СТ

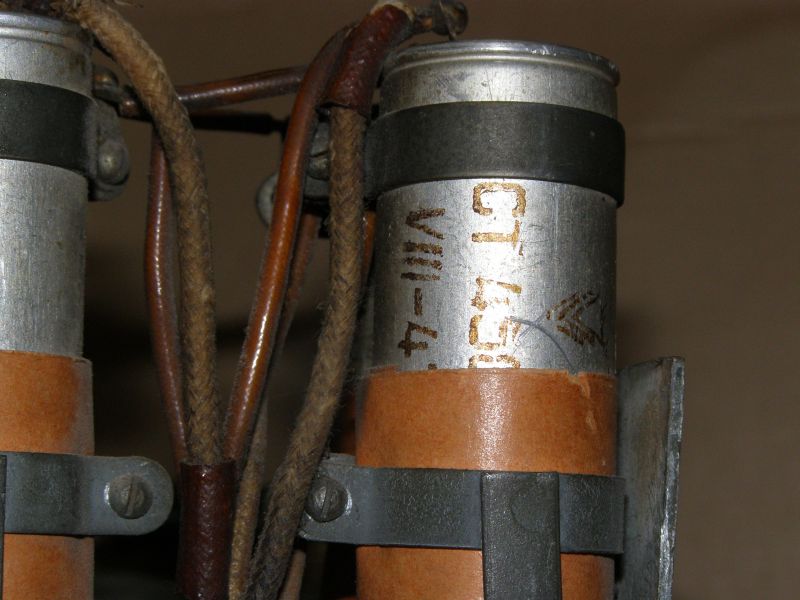

(фото с форума Портативное ретрорадио)

Ранний тип электролитических конденсаторов, (С)ухие (Т)емпературостойкие. Выпускались во второй половине 40-х годов, в дальнейшем были вытеснены конденсаторами КЭ.

Как я понимаю, представляют собой результат модернизации конденсаторов С.

Производитель - "Гириконд", Санкт-Петербург.

Корпус этих конденсаторов представляет собой небольшой алюминиевый сосуд, закрывающийся сверху круглой текстолитовой или фибровой крышкой. Обкладками служат длинные полосы фольги из электролитического алюминия, между которыми проложена фильтровальная бумага, пропитанная электролитом. Одна из этих полос (анодная) оксидируется, т. е. покрывается электрическим путем тонким слоем окиси. Отрицательная (катодная) алюминиевая пластина не обрабатывается и служит лишь для контакта с электролитом, являющимся фактически второй рабочей обкладкой конденсатора. Диэлектриком служит чрезвычайно тонкая оксидная пленка, отделяющая анодную алюминиевую пластику от электролита. Вывод от положительной обкладки конденсатора проходит через центр крышки, а вывод отрицательной обкладки соединен с алюминиевым корпусом.

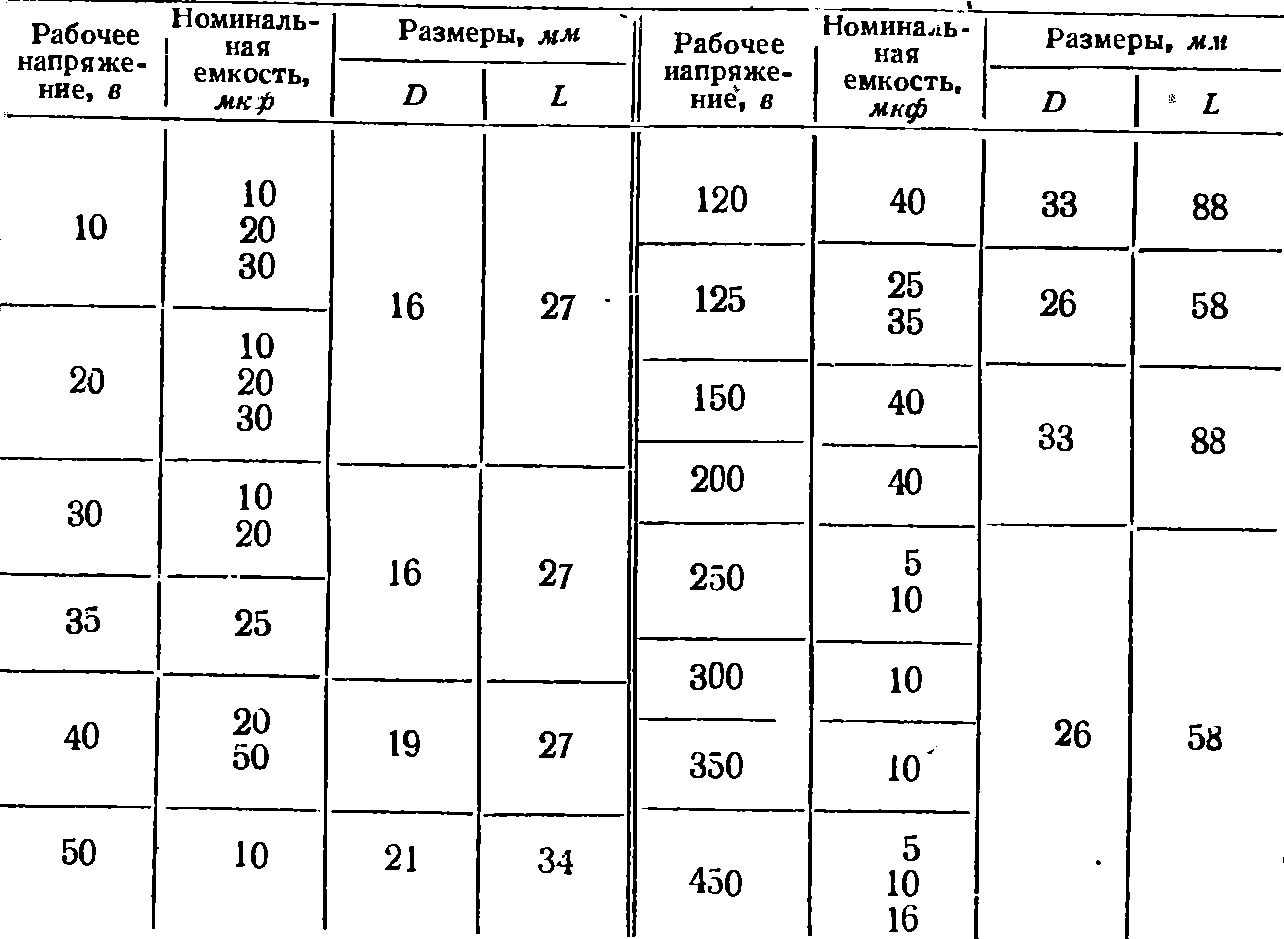

Диапазон емкостей от 5 до 40 мкФ, рабочее напряжение 10-450 В:

Ток утечки конденсаторов хорошего качества не превышает 1—2 мА. Отклонение величины емкости от номинальных значений при нормальной температуре достигает от —20% до +50%.
Конденсаторы допускают включение их в цепь выпрямленного переменного тока при амплитудном значении переменной составляющей не более 20% от номинального рабочего напряжения для низковольтных конденсаторов и не более 8% для высоковольтных.

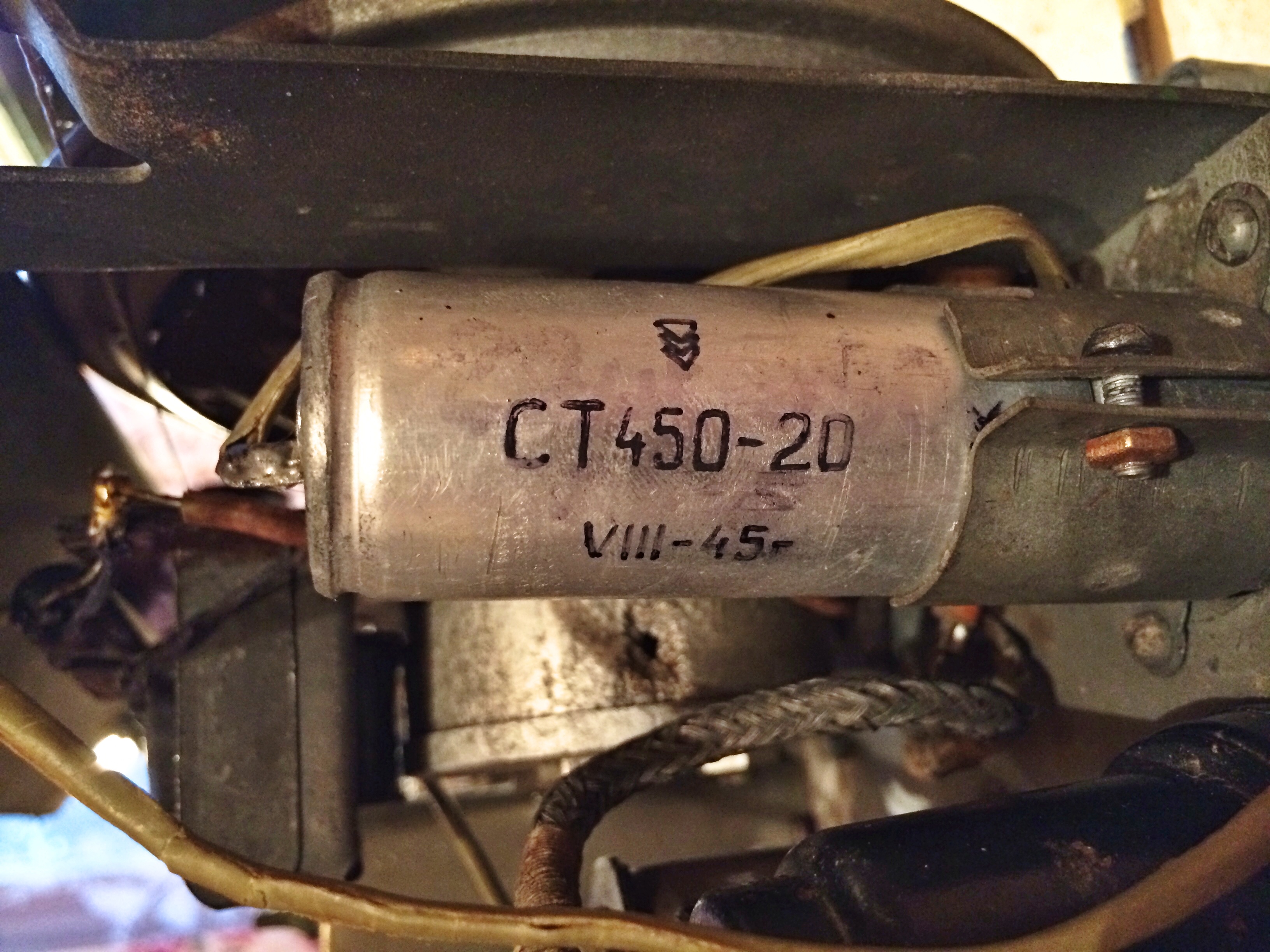

(фото с форума Радионостальгия)

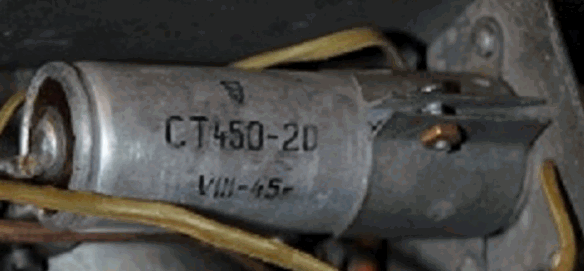

(фото с форума Радионостальгия)

Источники:

1. В. Н. Логинов. Справочник по радиодеталям. М.-Л., Госэнергоиздат, 1949. (Массовая радиобиблиотека. Вып. 41).
