разъемы СШР

разъем СШР

(С)пециальный вариант известных разъемов ШР.

Они были разработаны в 1950 году силами СКБ завода № 794 Минавиапрома (вошедшим позднее в НИИ Радиоэлектроники). Для серийного выпуска с 1951 года были назначены заводы Минавиапрома № 794 (Ленинградский завод "Радиоприбор"), № 371 (Казанский завод штепсельных разъемов, ныне Элекон) и № 379 (полагаю, это Каменск-Уральский радиозавод, ныне ПО "Октябрь"). Но довольно быстро из тройки остался лишь казанский завод, чьё ОКБ (ставшее затем Казанским конструкторским бюро штепсельных разъемов) проводило дальнейшие работы по модернизации и сопровождению производства.

разъем СШР От ШР соединители СШР незначительно отличаются конструкцией деталей, а также чуть большей теплостойкостью - до +85°С, против +60°С у ШР.

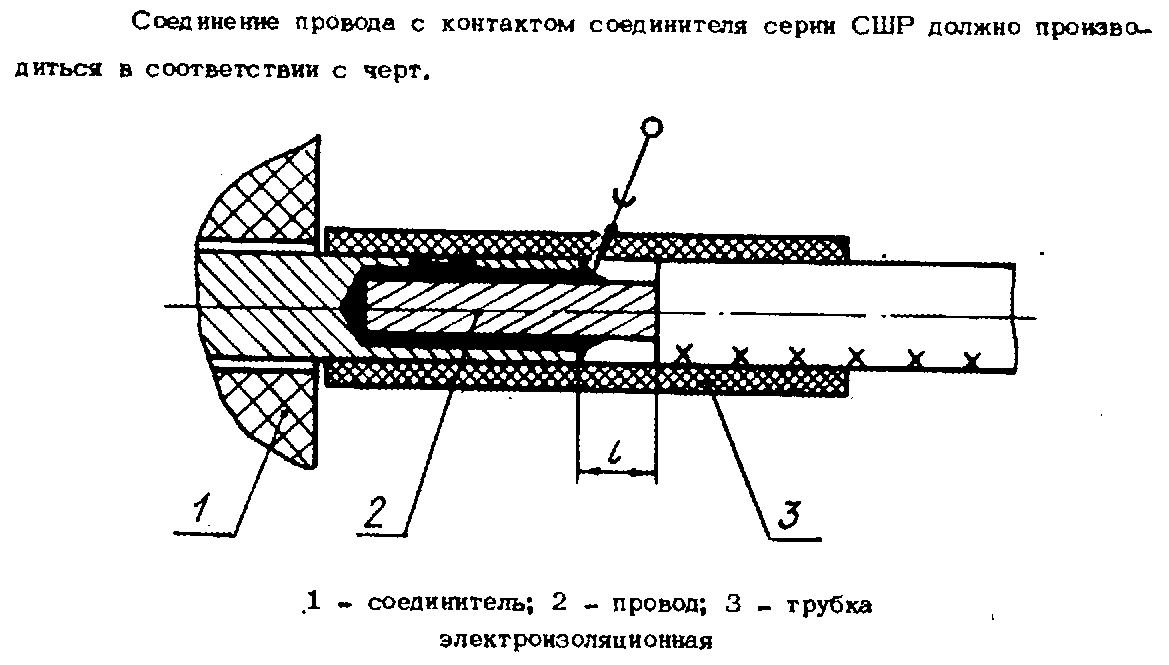

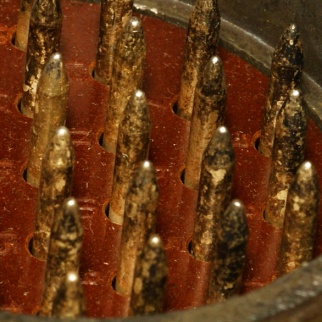

Так, их контакты имеют только один диаметр 2,5мм (что значительно сужает разъем СШР ассортимент соединителей, всего 11 типоразмеров), и отличаются формой хвостовика и заходной части штыря (с конусным, а не сферическим концом).

Изоляторы крепятся в корпусе с помощью круглых гаек (у ШР - кольцевой пружиной).

Блочные части СШР выпускаются только без кожуха.

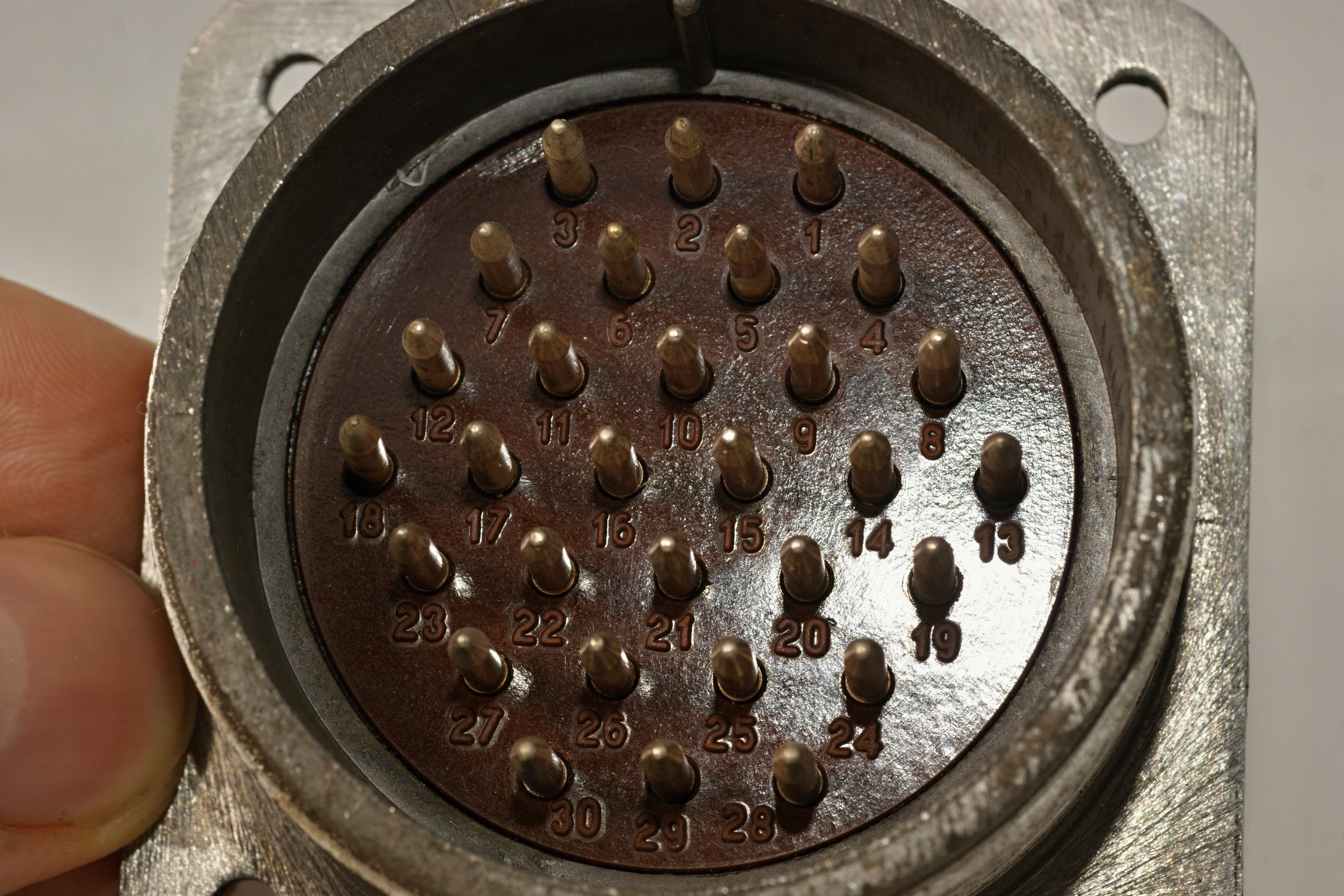

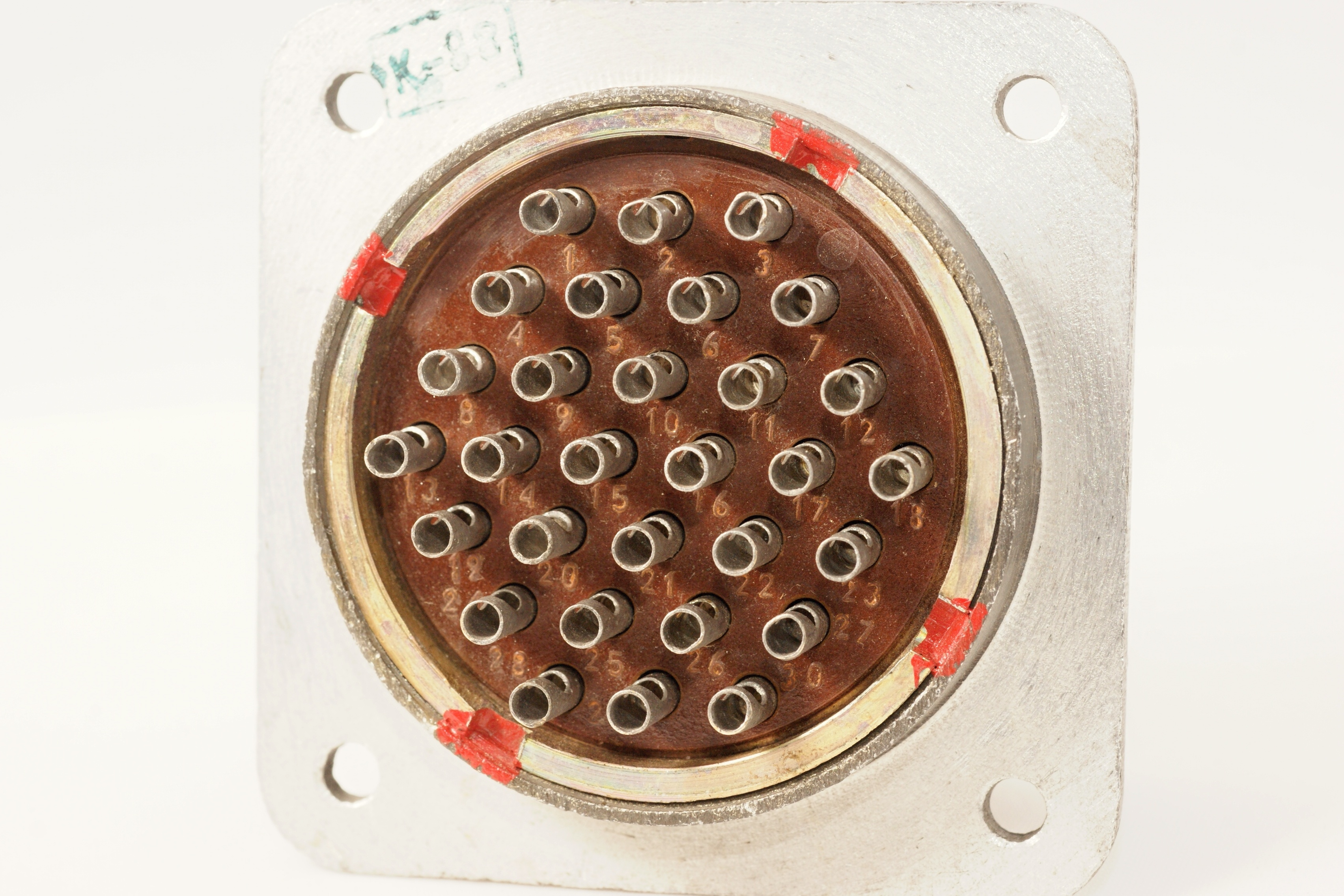

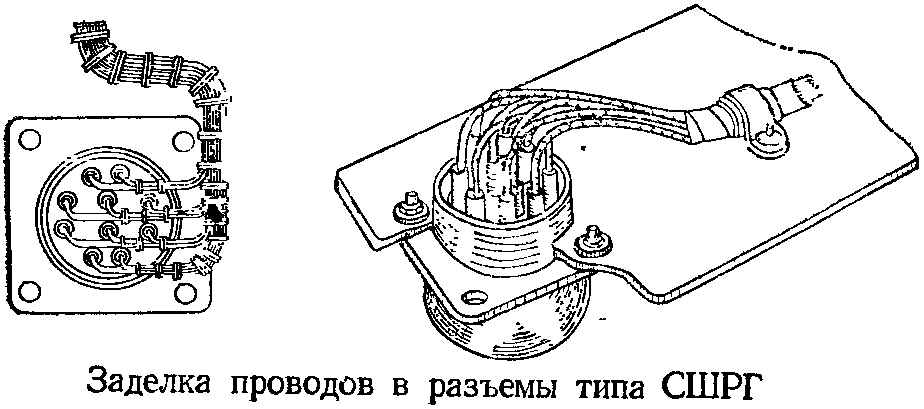

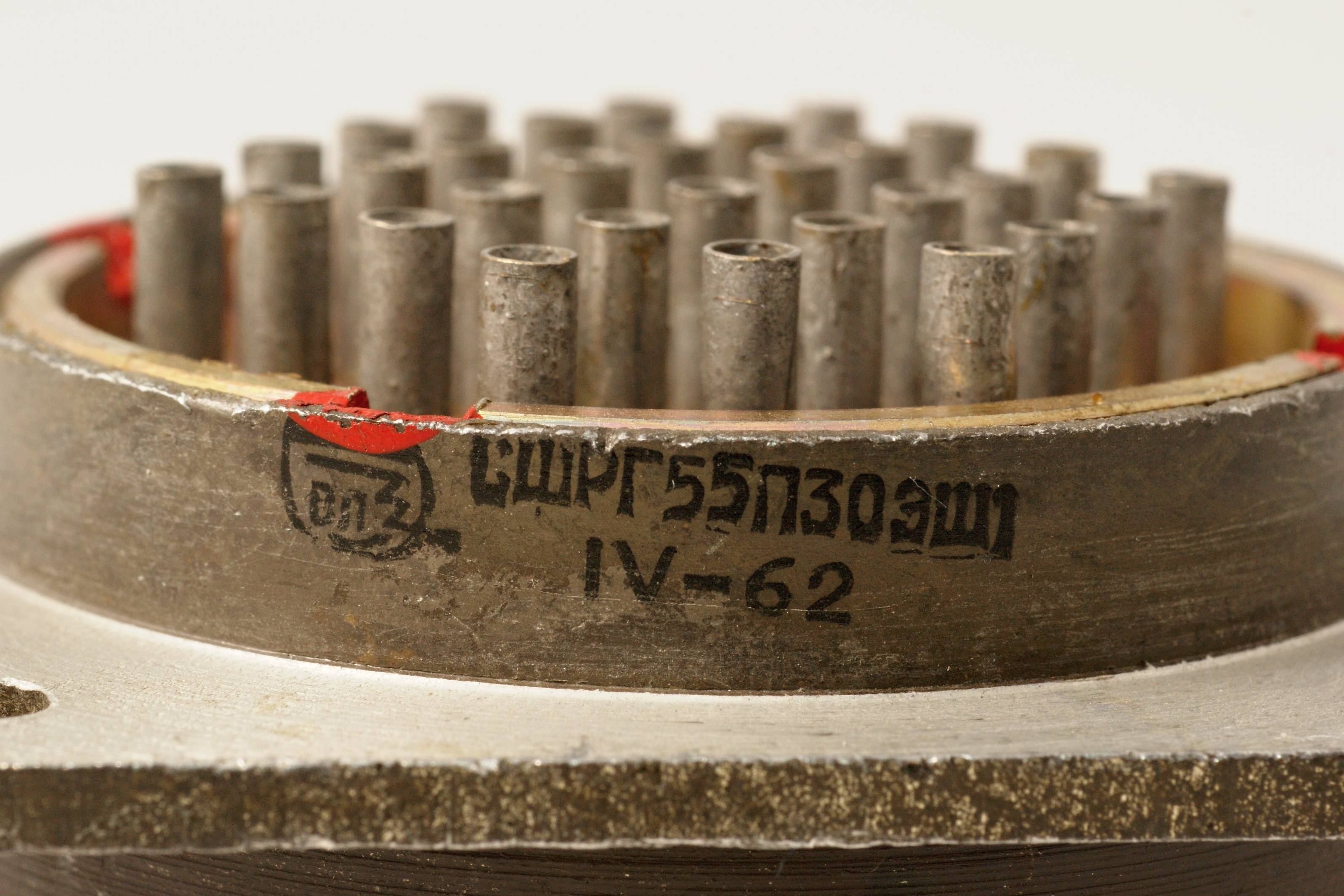

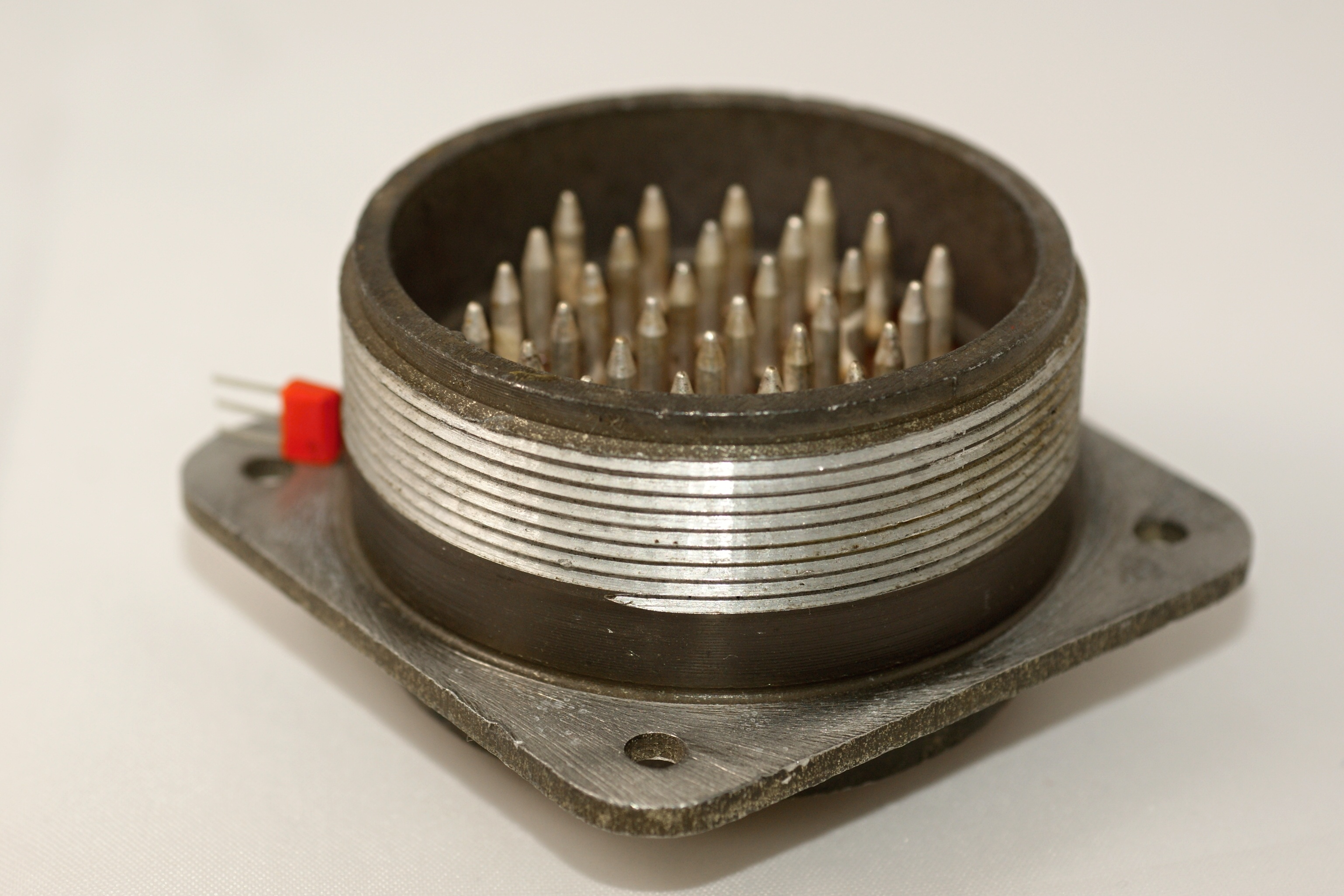

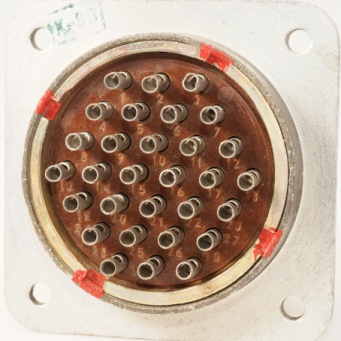

Еще примечательный момент - у СШРГ, в отличие от ШРГ, герметичными могут быть не только вилки, но и розетки.

   Справочные листы на них, из отраслевых каталогов 1978, 1988 (на СШР и СШРГ) и 2005 годов (на соединители по ГЕ0.364.107ТУ и АСЛР.434410.017ТУ/АСЛР.434410.019ТУ).

   Технические условия старого образца, ГЕ0.364.107 ТУ в редакции 1976 года, ГЕ0.364.108 ТУ (на герметичные версии) 1988 года, и свежие АСЛР434410.019 ТУ 1997 года.

   И, к примеру, паспорта от СШР20П2ЭГ6, СШР28П4ЭШ8 и СШР60П45ЭГ3.

разъем СШР

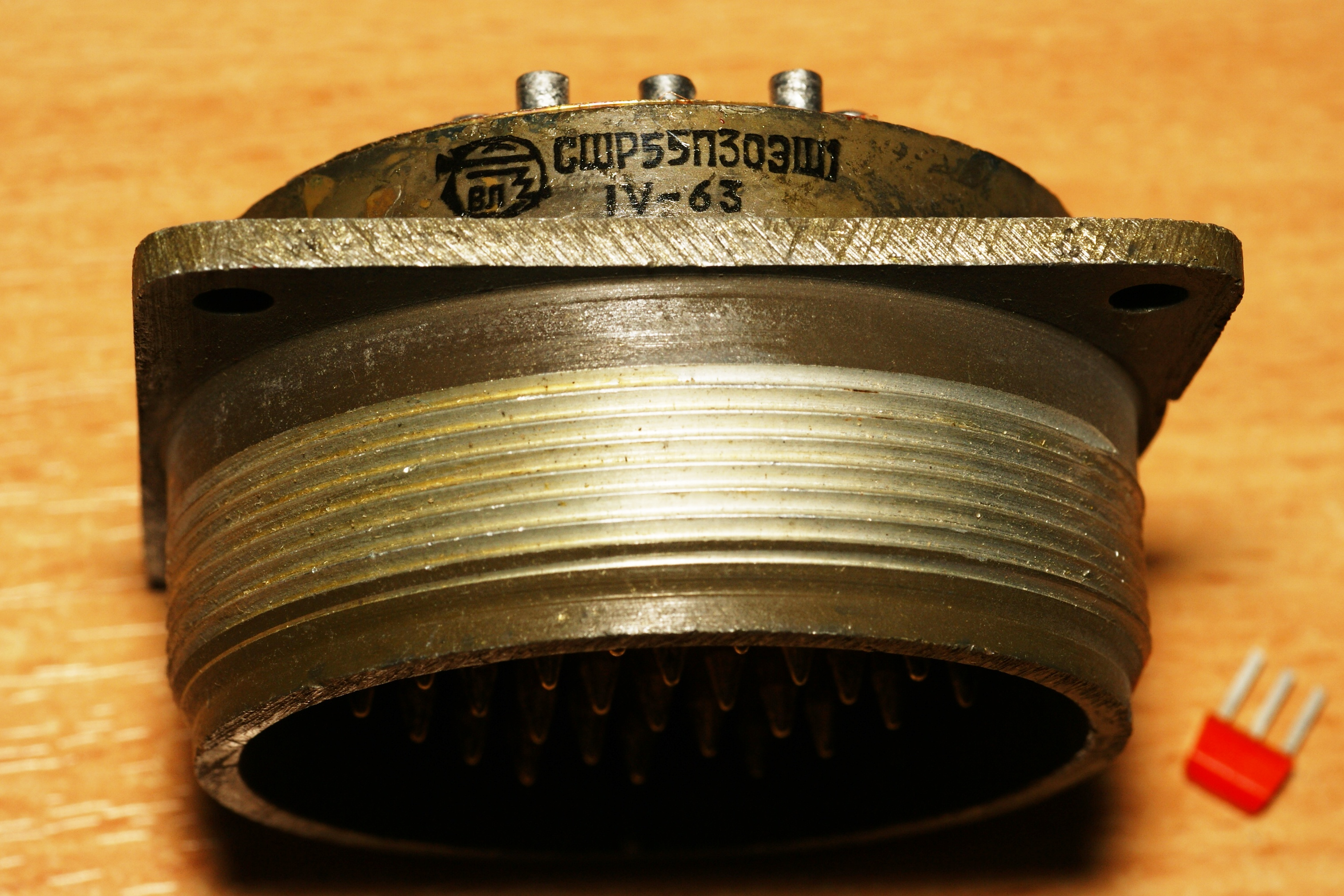

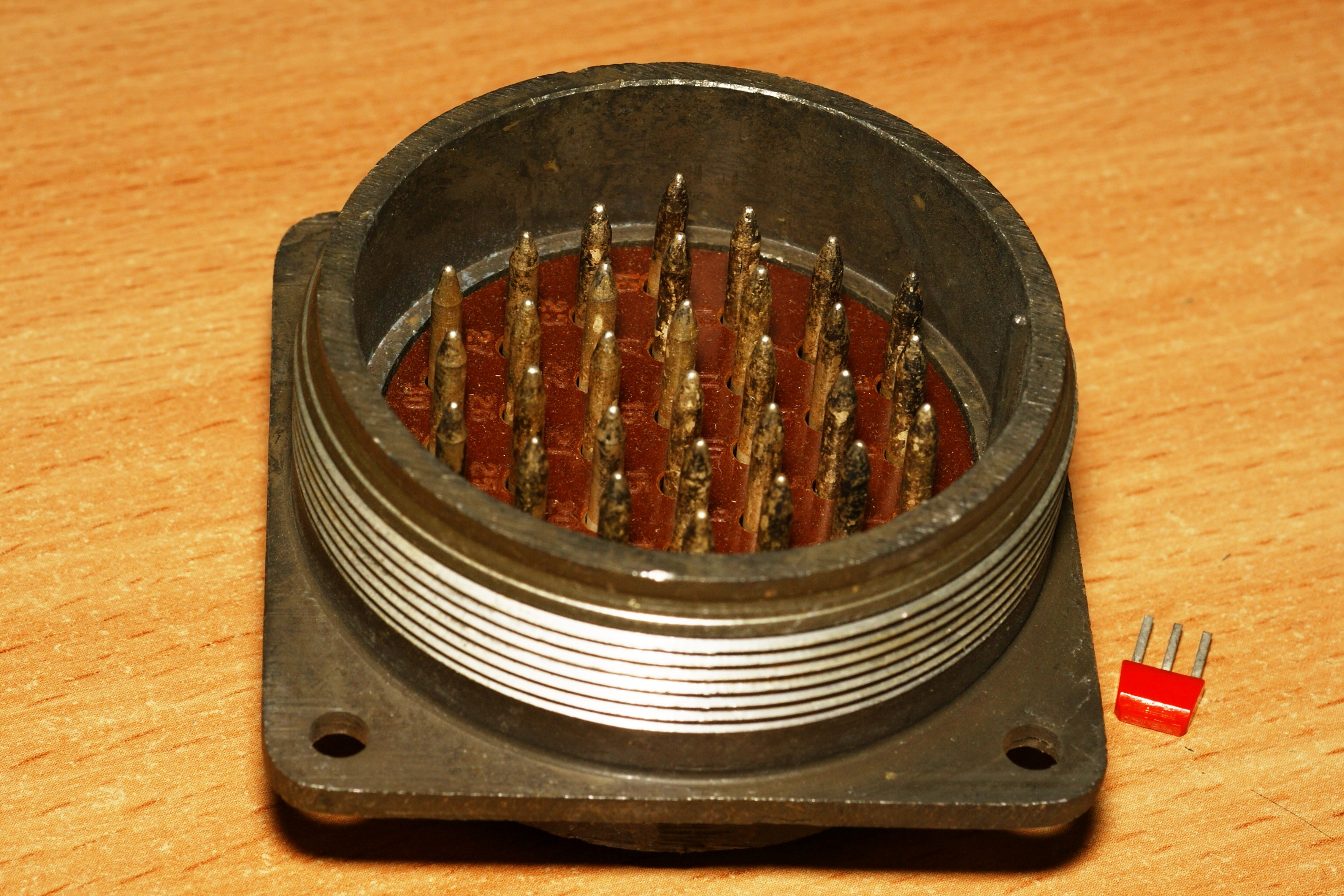

Образцы 60-х годов

разъем СШР

Производитель - завод из авиапрома с буквами "ВЛ" на логотипе; это Казанский завод радиокомпонентов (ныне Элекон), в то время завод № 371 МАП.

разъем СШР

разъем СШР

Источники:

1. Справочник. Часть III. Выпуск 6. Изделия присоединительные. 1966.
2. ОСТ 1 01032-82. Соединения проводов с элементами электрорадиотехнических устройств. Технические требования.
3. ОСТ 1 04013-83. Заделки жгутов (кабелей) бортовой электрической сети летательных аппаратов, приборов и агрегатов в низковольтные низкочастотные цилиндрические соединители. Типы, основные размеры и технические требования.
4. Лярский В.Ф., Мурадян О.Б. Электрические соединители: Справочник. - М.: Радио и связь, 1988.
5. Изделия соединительные и установочные. Группа 6313. Сборник справочных листов. РД 11 0620.1-88. Издание официальное. - Всесоюзный научно-исследовательский институт "Электронстандарт", 1990.
6. Отраслевой руководящий документ. Изделия соединительные и установочные. Сборник справочных листов. РД 11 0620.1-2005. Книга 1. ОАО "Российский научно-исследовательский институт "Электронстадарт". 2005.
