СНЦ30, СНЦ31

Субминиатюрные разъемы (С)пециального применения, (Н)изкочастотные, (Ц)илиндрические, (31)ая разработка. Это герметичные блочные вилки, сопрягаемые с кабельными розетками СНЦ22.

Разъемы эти относятся к семейству байонетных авиационных соединителей, "тысячи их!". Самые известные, наверное - СНЦ23. "Тридцатые" и "тридцать первые" среди них занимают скромное место, массовостью они похвастаться не могут. Тем не менее, производство их завод Атлант (г.Изобильный, Ставропольский край) продолжает и поныне.

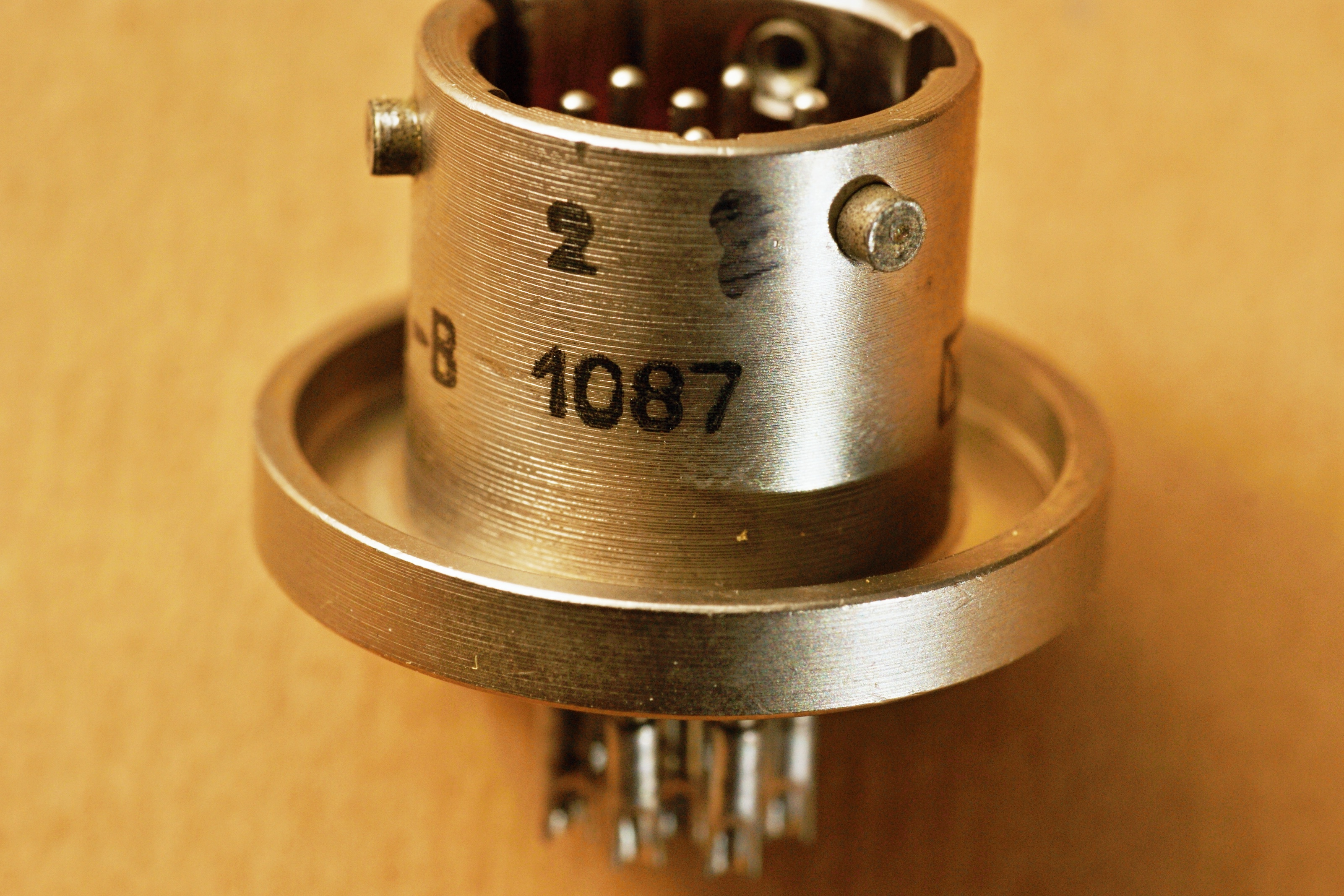

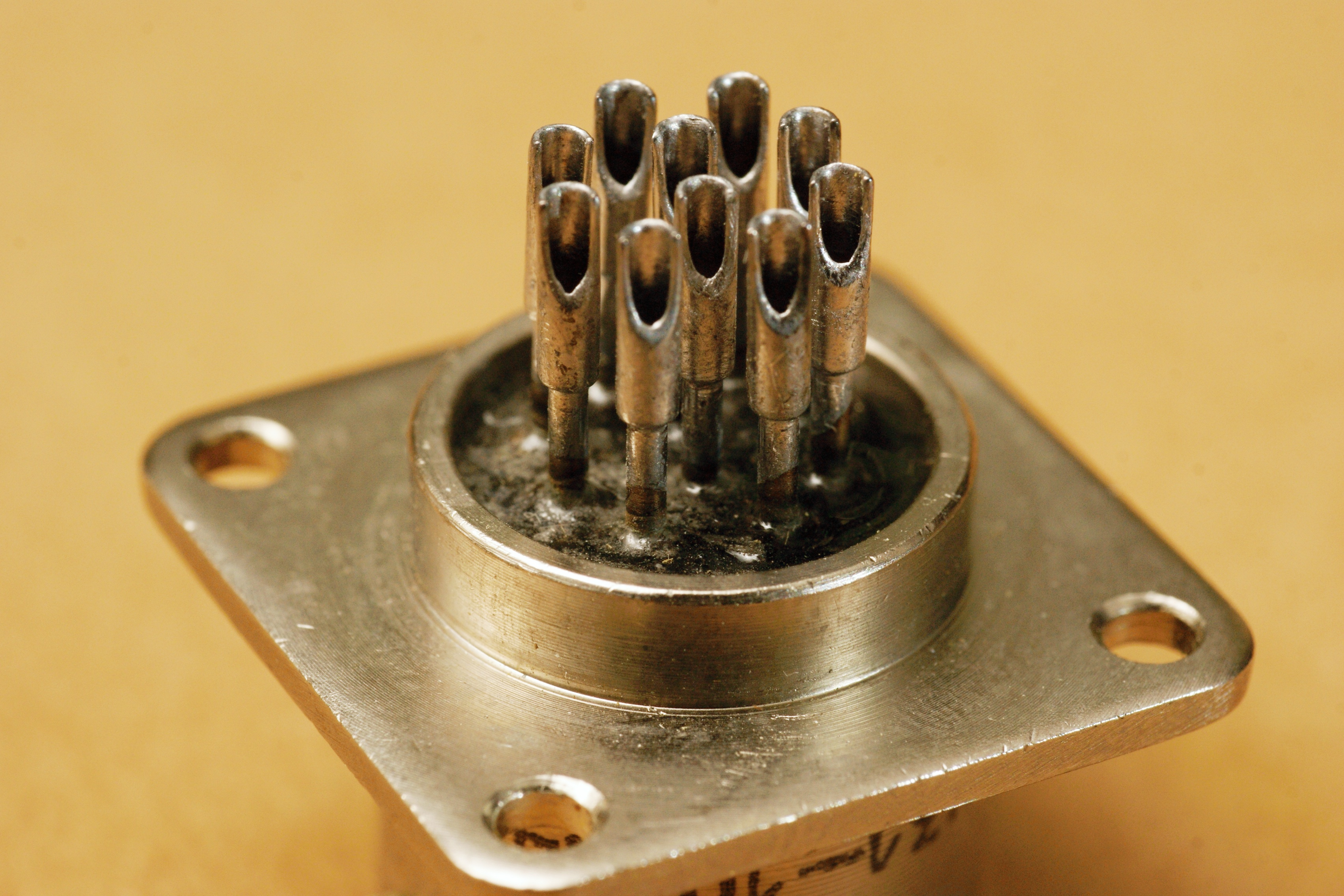

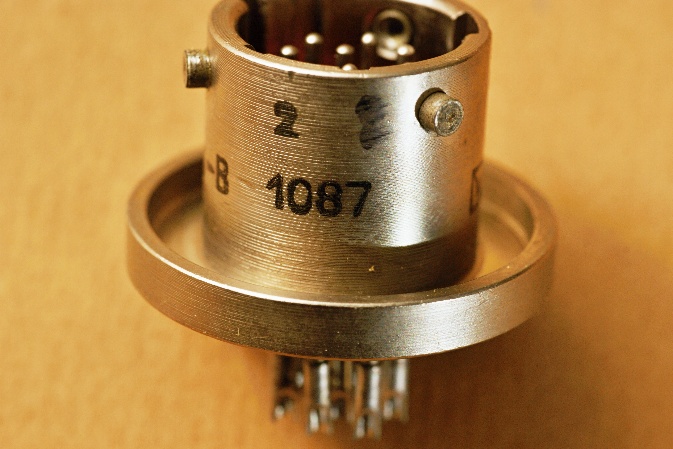

Корпуса вилок изготовлены из сплава 47НД ГОСТ 10994—74 с покрытием H18. Покрытие контактов - никель. После монтажа проводов для обеспечения электрических параметров и локализации электрических цепей, монтажное пространство вилок заливают компаундом «Виксинт К-18» ТУ 38-103233-78 или другим герметизирующим материалом. Вообще, исполнение у них весьма достойное - корпус делается из общего куска стали (токарится/фрезеруется все: и блочный крепеж, и все канавки, и все габаритные диаметры). Даже байонетные "пипки" имеют внутренний шестигранник (видимо для вкручивания в корпус) и после установки изнутри заливаются компаундом.

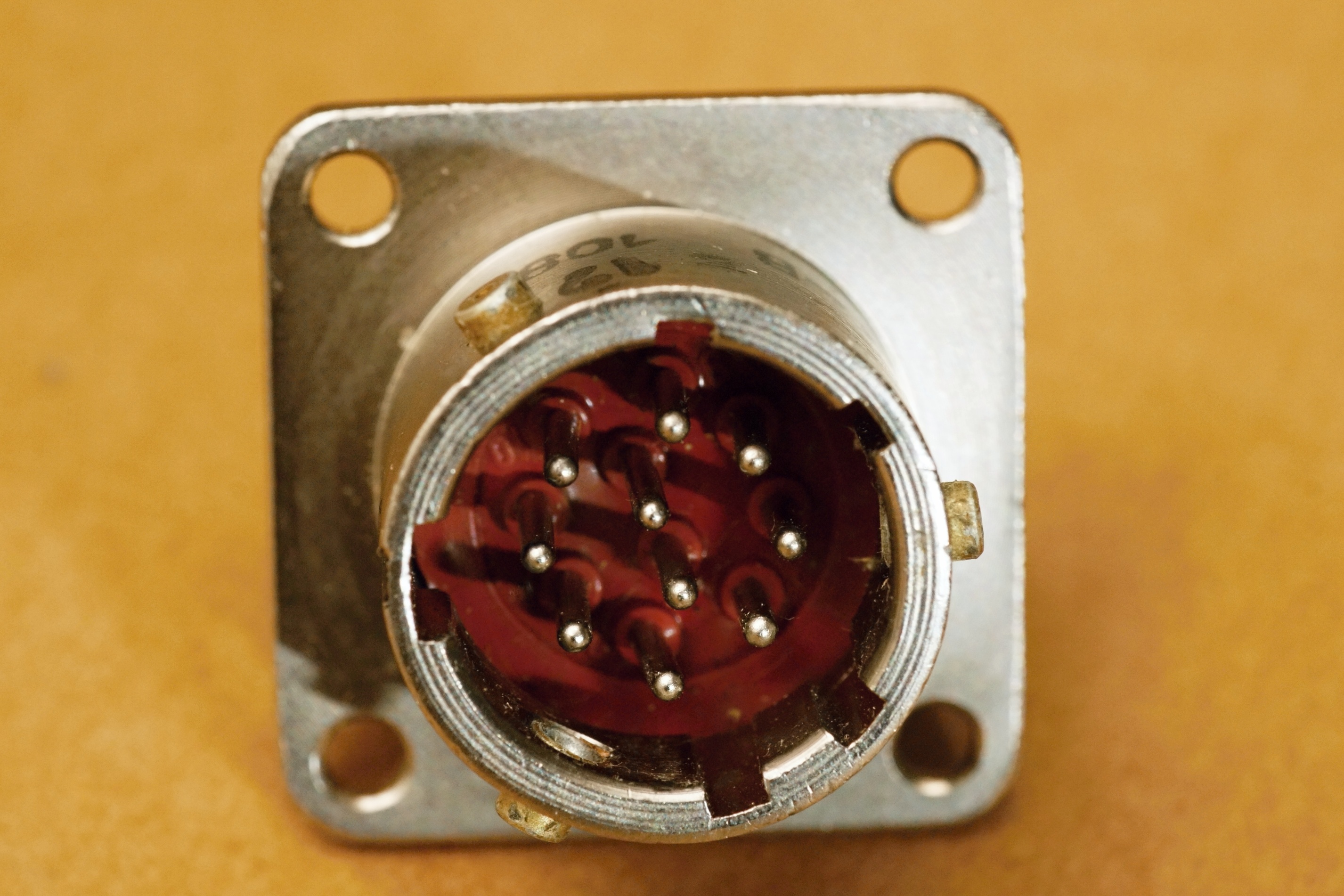

Каждый из разъемов имеет шесть типономиналов, с тремя вариантами ключей в каждом. При использовании соединителей в аппаратуре с большим числом однотипных разъемов наличие разных ключей (направляющих шпонок с установкой на разный угол) обеспечивается многопозиционность, что позволяет исключить ошибочное соединение цепей аппаратуры.

Соединители устойчивы к воздействию климатических факторов (иней, роса, среда, зараженная плесневыми грибами, солнечная радиация, соляной туман), допускают степень биологического обрастания 2 балла.

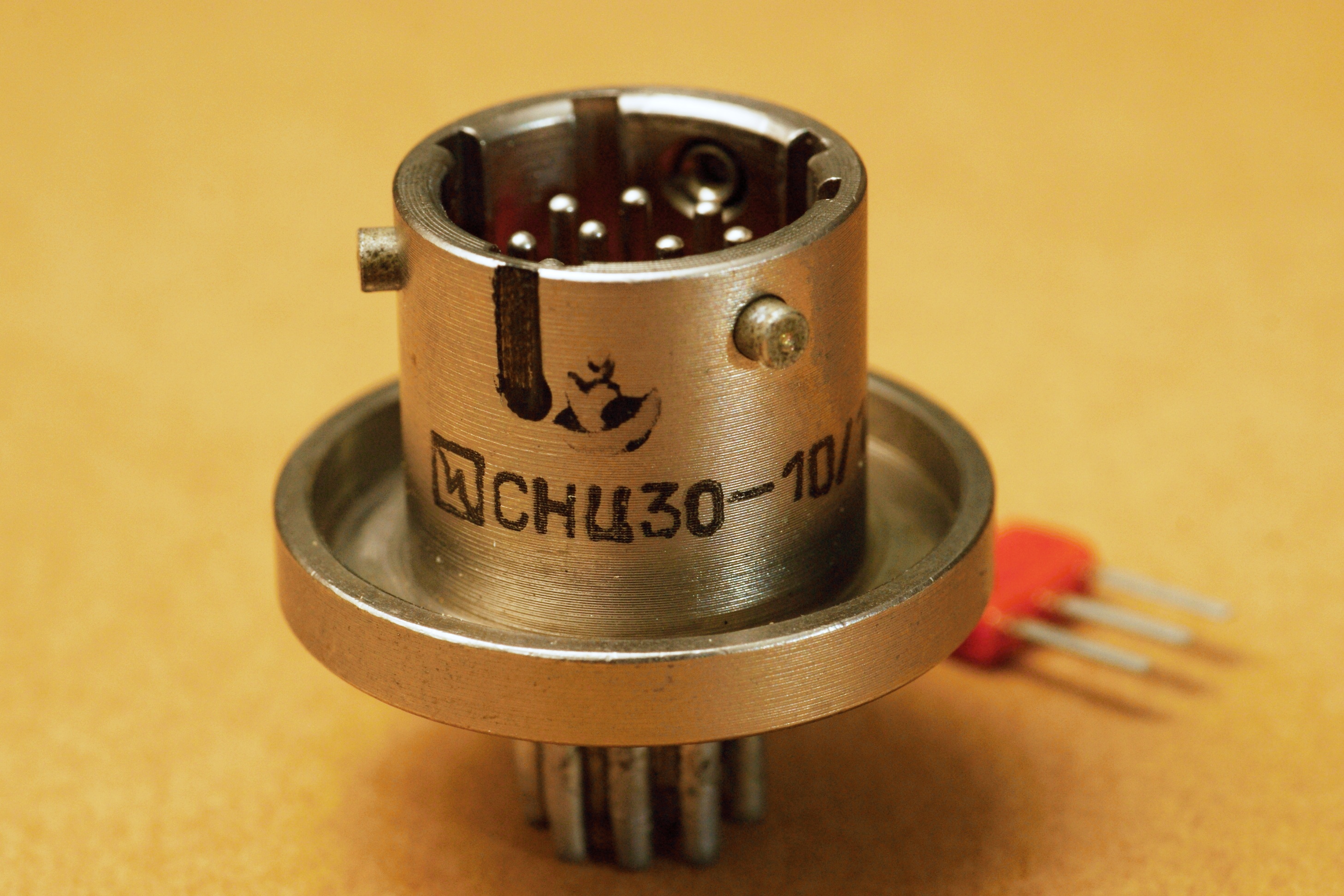

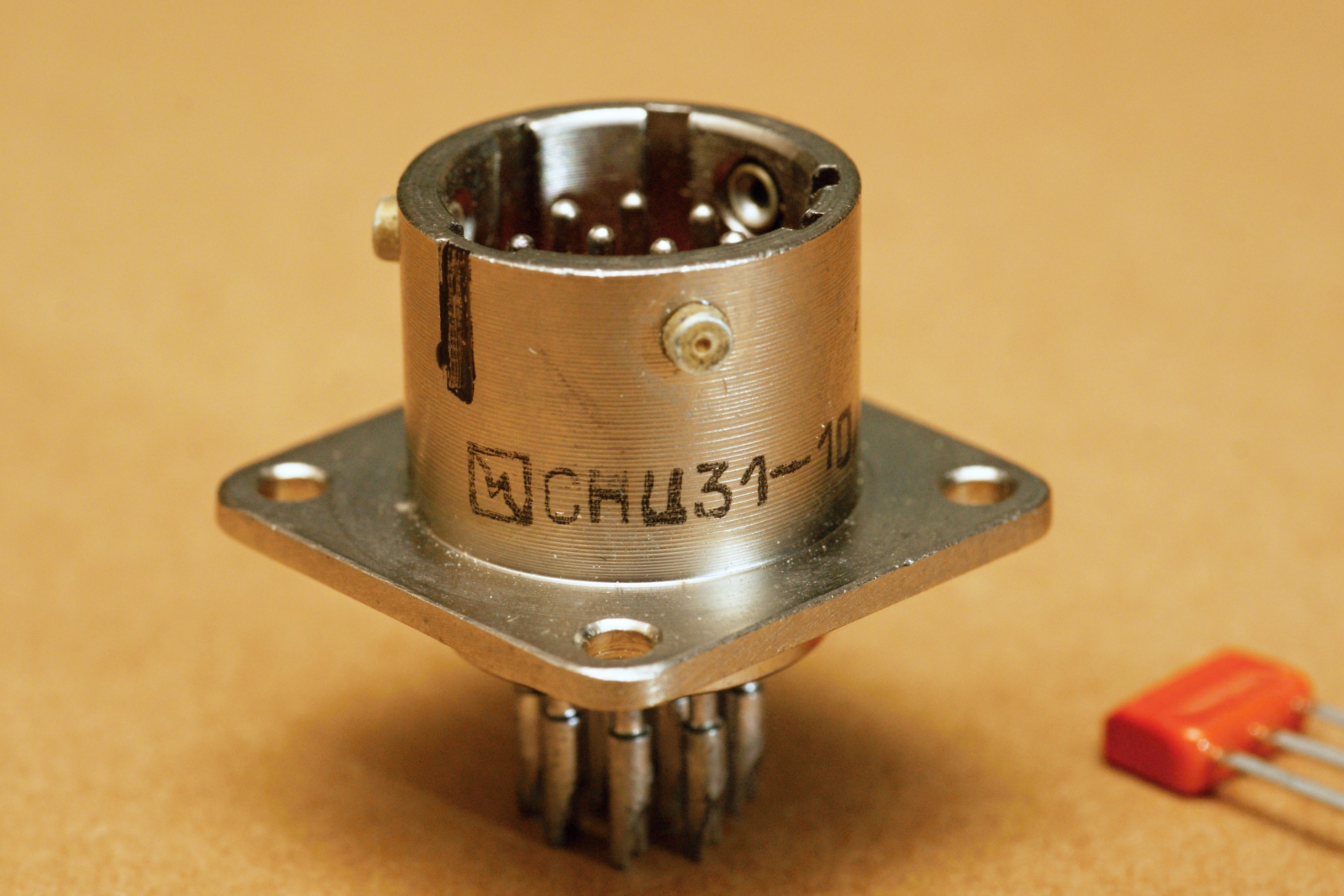

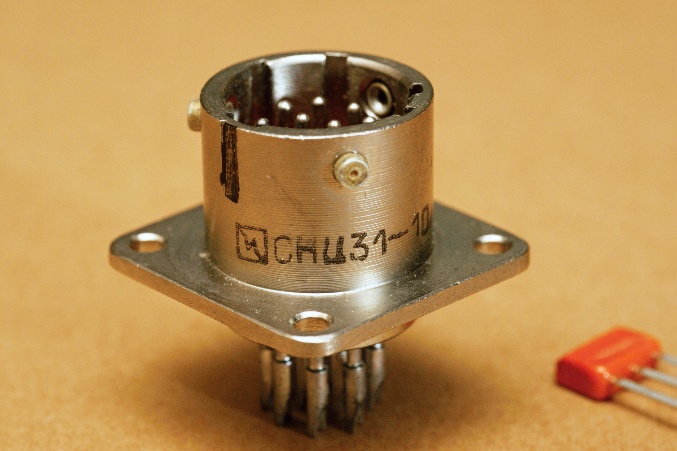

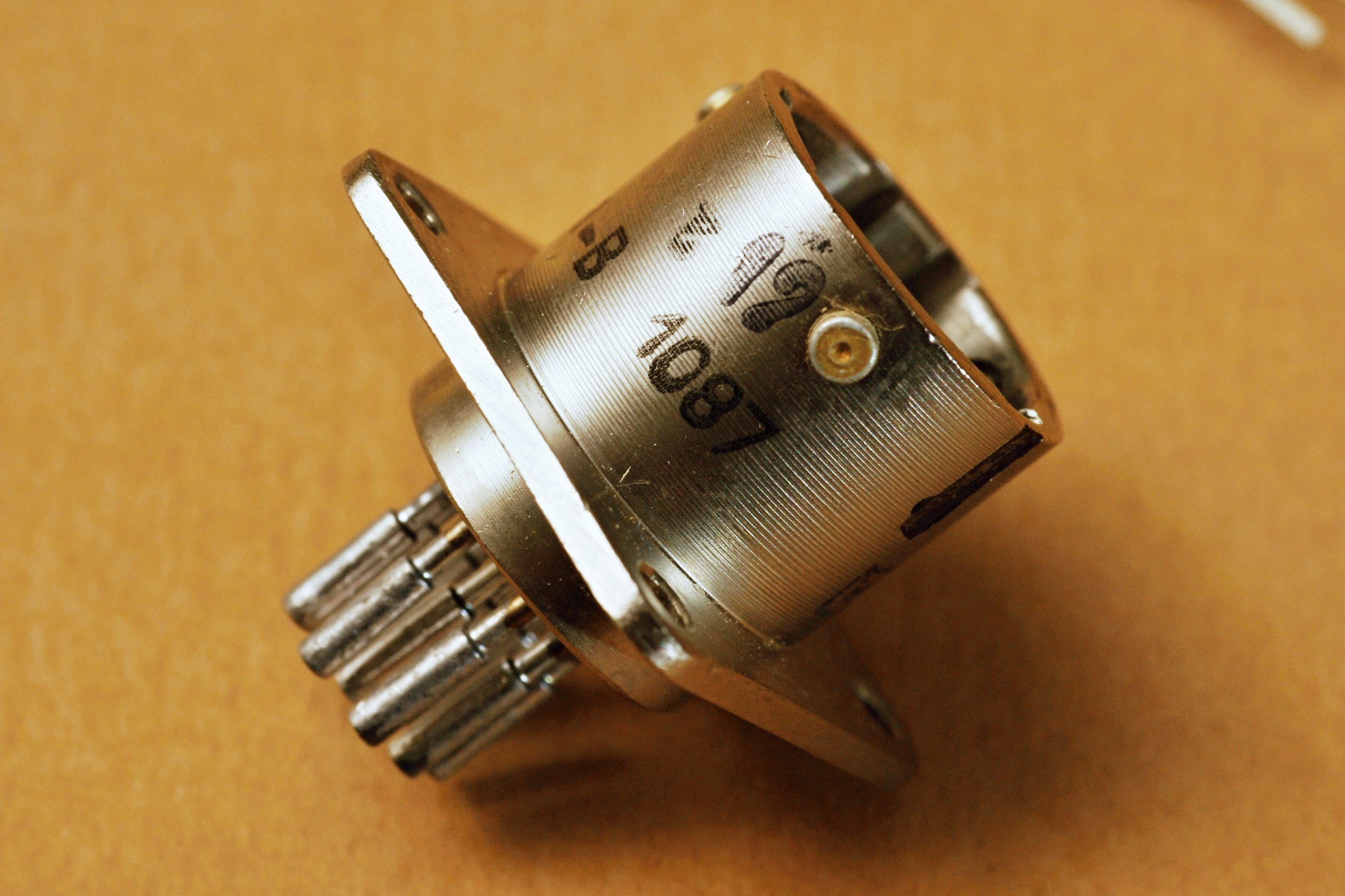

Серии разъемов между собой отличаются только способом крепления; СНЦ30 к панели прибора крепятся сваркой, СНЦ31 - винтами. Как пишет завод, "Вилки изготавливаются по уникальной технологии: спай стекла с прецизионным сплавом с байонетным замком". Ну, не знаю, таких разъёмов вроде бы пруд пруди, что уж тут уникального... Справочные листы на них из отраслевого каталога.

Источники:

1. Лярский В.Ф., Мурадян О.Б. Электрические соединители: Справочник. - М.: Радио и связь, 1988.
2. Информационный каталог "Радиокомпоненты" Том 1. Москва, РКЦ "Риком".
3. Изделия соединительные и установочные. Группа 6313. Сборник справочных листов. РД 11 0620.1-88. Издание официальное. - Всесоюзный научно-исследовательский институт "Электронстандарт", 1990.
