Результатом модернизации (главный конструктор И.П. Таран) резисторов ПЭВ стали С5-35. У них стеклоэмалевое покрытие заменено на многослойное, состоящее из цемента АСФ-3 и органосиликатного материала В-58, а для изготовления контактов токосъемных узлов применяется лента из нейзильбера МНЦ15-20 в мягком состоянии толщиной 0,5 мм. В результате значительно возросла надёжность и устойчивость к внешним воздействиям. К тому же добавлен вариант с повышенной мощностью, 160 Вт.
Эти резисторы завершают цепочку развития отечественных проволочных резисторов на керамической основе Тип I...VI -> ПО -> ПЭ -> ПЭВ -> С5-21 -> С5-35.
Они массово выпускаются, широко известны, поэтому особых подробностей
по ним приводить не буду; разве что данные из отраслевого каталога -
1970 и
1983 (вариант 1 и
вариант 2) годов -
и технические условия 1986 года
ОЖ0.467.541.
В общем, найти в них что-то необычное достаточно сложно, но
пару образцов я всё-таки представлю.

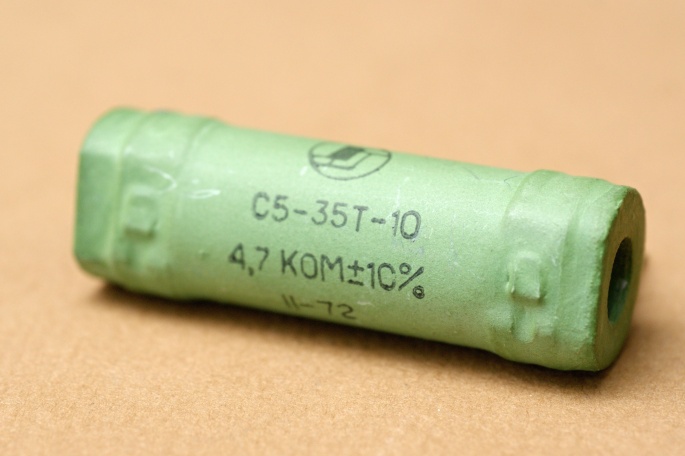

Старый и уже очень редкий тропикоустойчивый вариант, С5-35Т, от пензенского НИИ ЭМП; в дальнейшем он был заменён на С5-35В:

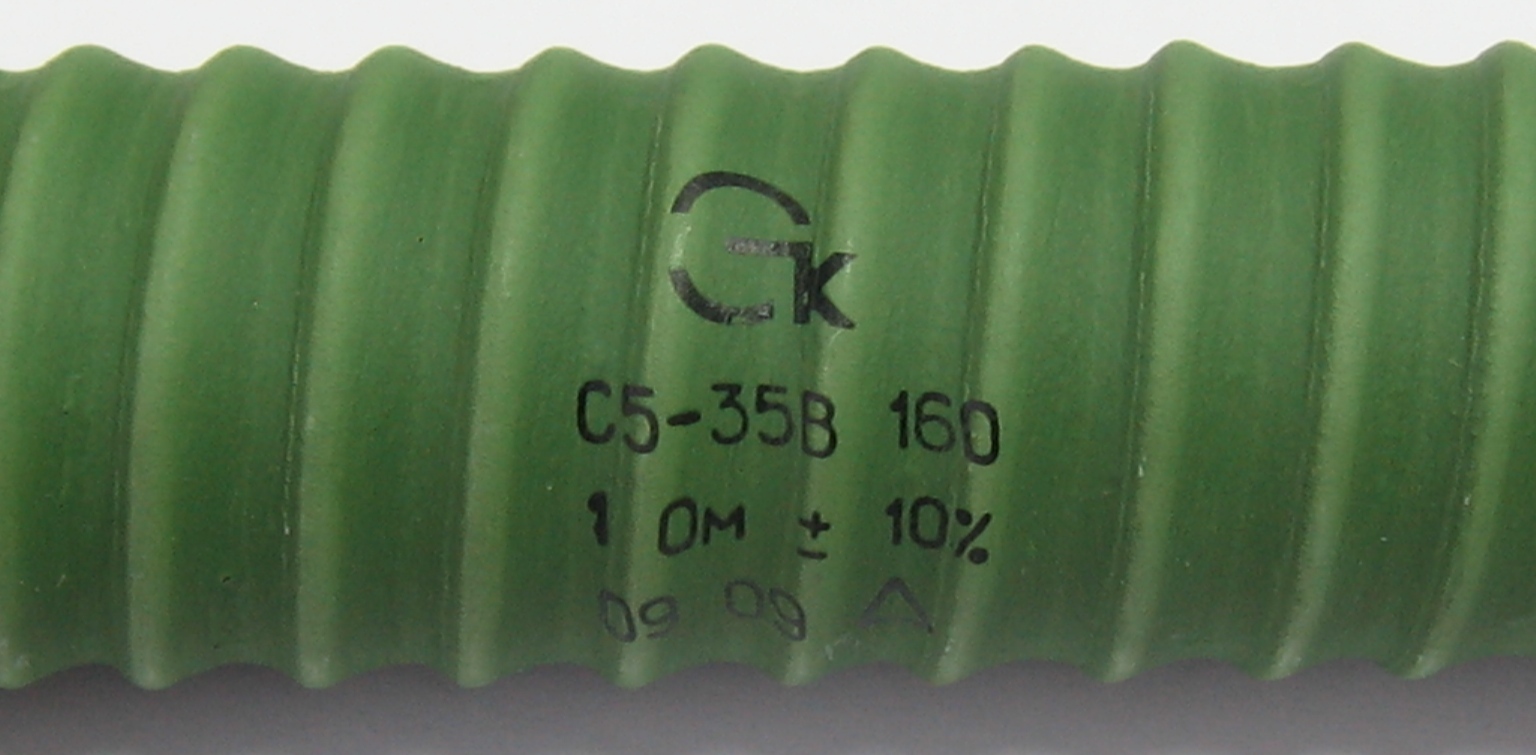

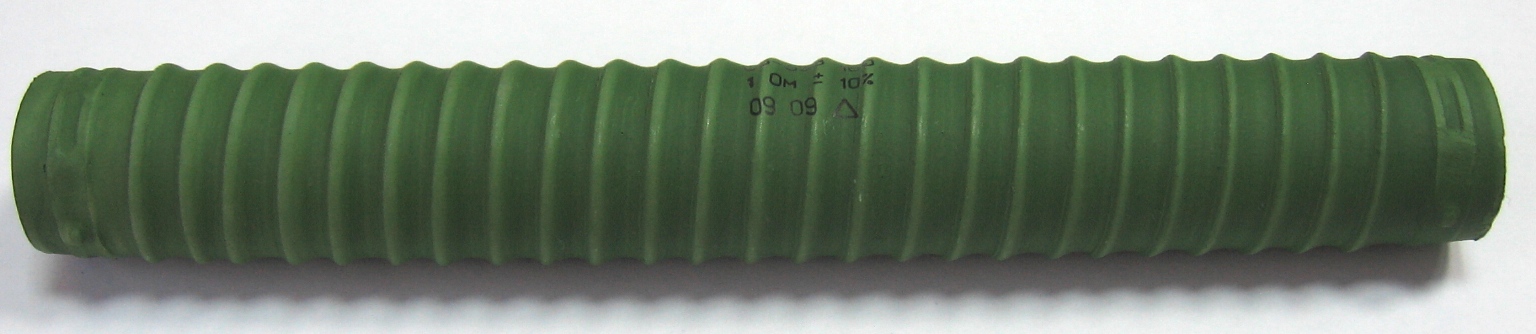

Вот наоборот, современный - самый мощный вариант, 160-ваттный, к тому же самый низкоомный, всего на 1 Ом. В результате его наматывают таким толстым проводом, что поверхность резистора получается не гладкой, а ребристой, подобно радиатору.
Производитель - пензенское "Элеком-ПЭК".
(фото Дмитрия Литвинова)

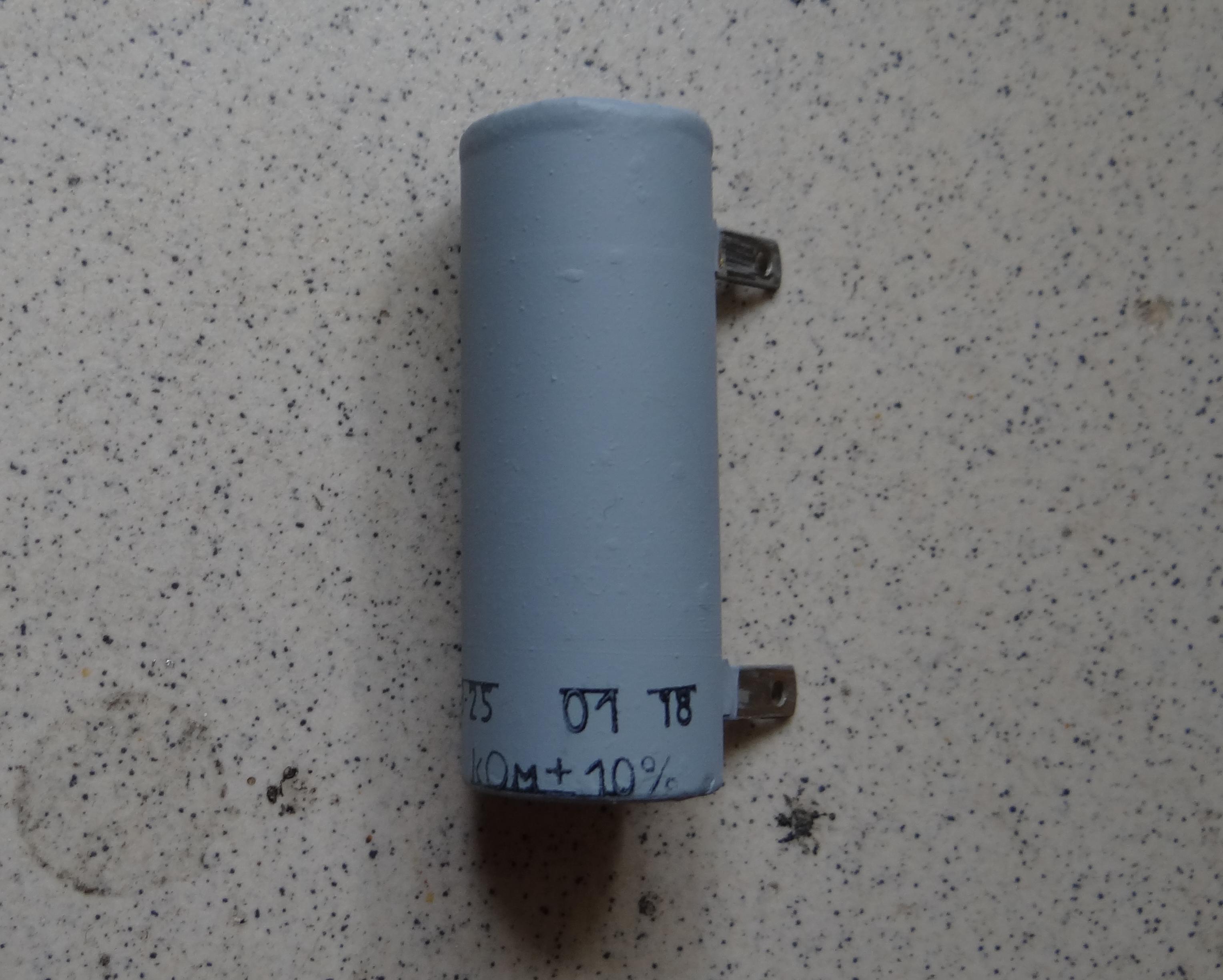

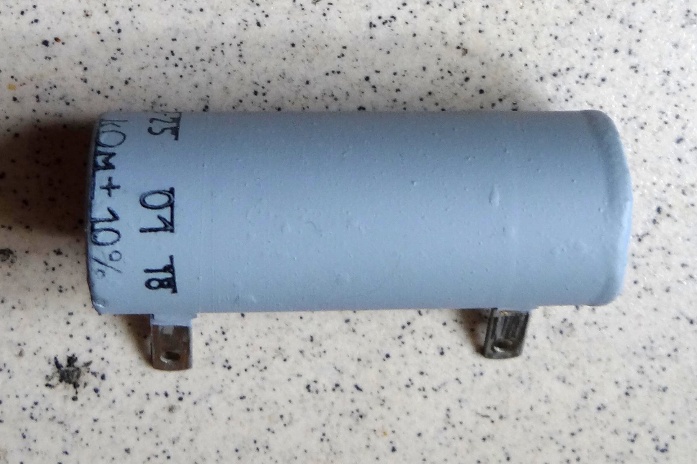

А вот немного странный образец. Видно, что конструкция заметно
отличается от стандартных, ну и серая окраска для них нетипична. Резисторы такого
типа выпускаются в последнее время - как минимум с 1999 года по 2018. При этом
товарный знак предприятия мне не знаком.
Предположительно, делает их какое-то украинское предприятие. Но кто именно -
пока для меня это загадка...
(фото с интернет-аукциона Aukro.ua)
Источники:
1. Сопротивления.
Справочник. Том II. Научно-исследовательский
институт, 1968.
2. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
3. Резисторы. Группы 6010, 6020. Сборник справочных листов. РМ 11 074.022.1-83. Издание официальное. ВНИИ "Электронстандарт", 1984.
4. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
5. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991.
