С3А - С4Г

Первые отечественные точечные транзисторы С1 и С2 имели малый срок службы из-за низкой герметичности паяного корпуса. Для решения этой же проблемы у плоскостных транзисторов (П1 и П2) были разработаны транзисторы П6, корпус которых герметизировался с применением точечной и кольцевой сварки. Этот же корпус применили и для точечных. В результате получились транзисторы С3 и С4, которые представляли собой кристаллы транзисторов С1 (С2), помещенные в корпус, разработанный для П6. Электрические и эксплуатационные параметры при этом остались прежними, увеличилась надежность и срок службы.

Дальнейшая их судьба мне неизвестна. Скорее всего, как и все отечественные транзисторы первого поколения, они были сняты с производства к 1960 году.

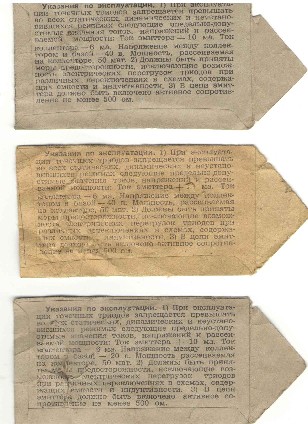

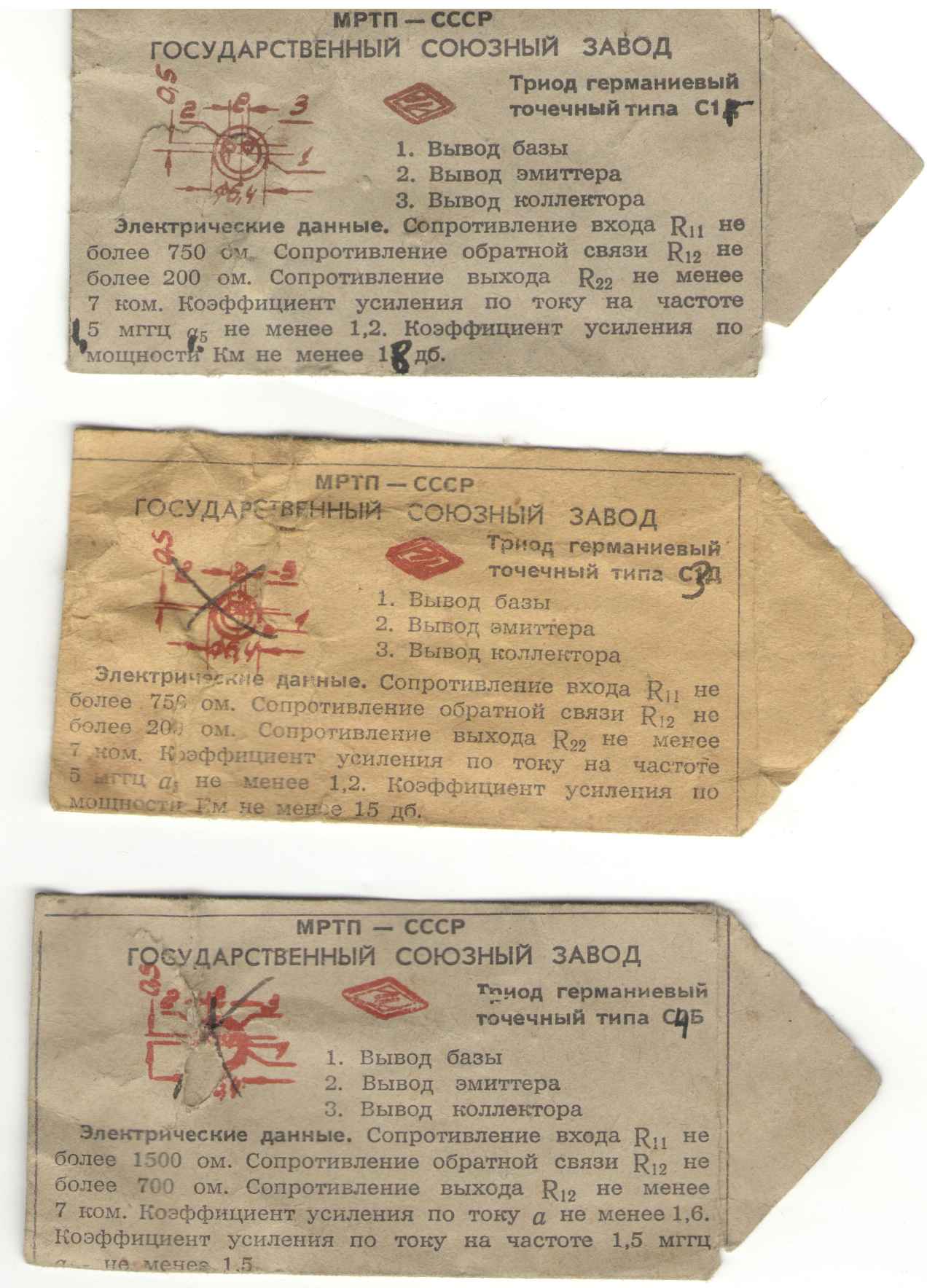

Производитель - московское предприятие п/я 1531 ГКРЭ, ныне ОАО "Плутон". Справочный лист на них.

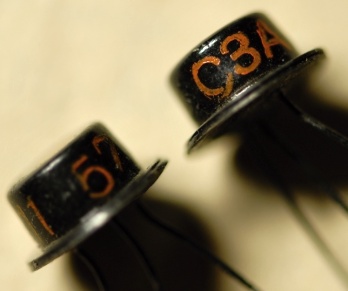

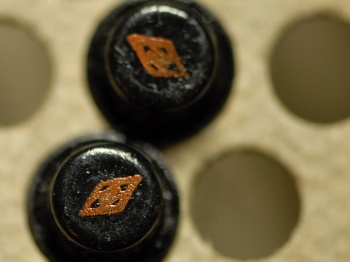

Транзисторы эти ныне даже более редки, чем их "прародители". Эти экземпляры мне прислал доктор Лютц Линденау из Магдебурга, за что выражаю ему глубочайшую благодарность. А до этого я не встречал даже фотографий...

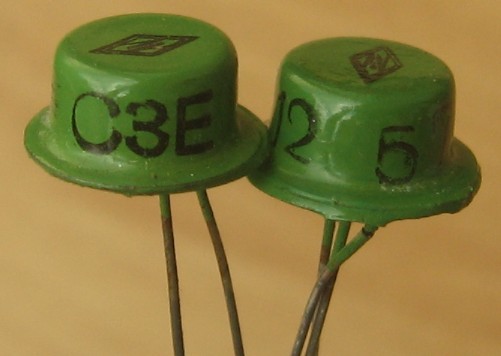

(фото с форума Портативное ретрорадио)

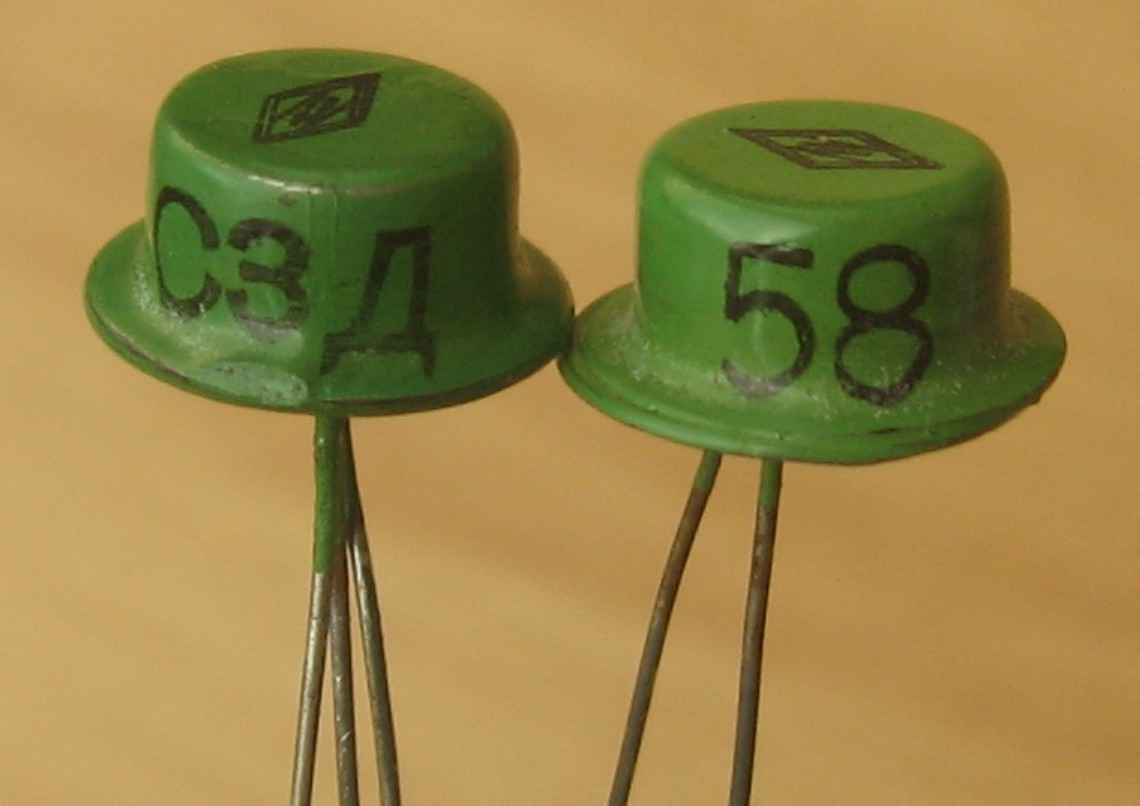

(фото с форума Портативное ретрорадио)

Источники:

1. Электровакуумные приборы (Справочник). - М.-Л. Государственное энергетическое издательство, 1956.
2. А. М. Бройде. Справочник по электровакуумным и полупроводниковым приборам. - М.-Л. Государственное энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 269).
3. Полупроводниковые приборы. - Всесоюзная промышленная выставка. 1957.
4. А. М. Бройде. Справочник по электровакуумным и полупроводниковым приборам (Издание сокращенное, без характеристик и габаритных чертежей). - М.-Л. Государственное энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 276).
5. Справочник радиолюбителя. Издание второе. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1958 (Массовая радиобиблиотека, вып. 286)
6. Полупроводниковые триоды в радиотехнических схемах (Сборник переводов с английского). Военное издательство Министерства Обороны Союза ССР. Москва - 1958.
7. Я. А. Федотов, Ю. В. Шмарцев. "Транзисторы", Издательство "Советское Радио", Москва - 1960 (Массовая радиобиблиотека, вып. 394).
8. Виртуальный компьютерный музей - "Ферритовая память ЭВМ "Урал" Г.С. Смирнов, Пенза, 2006г.
