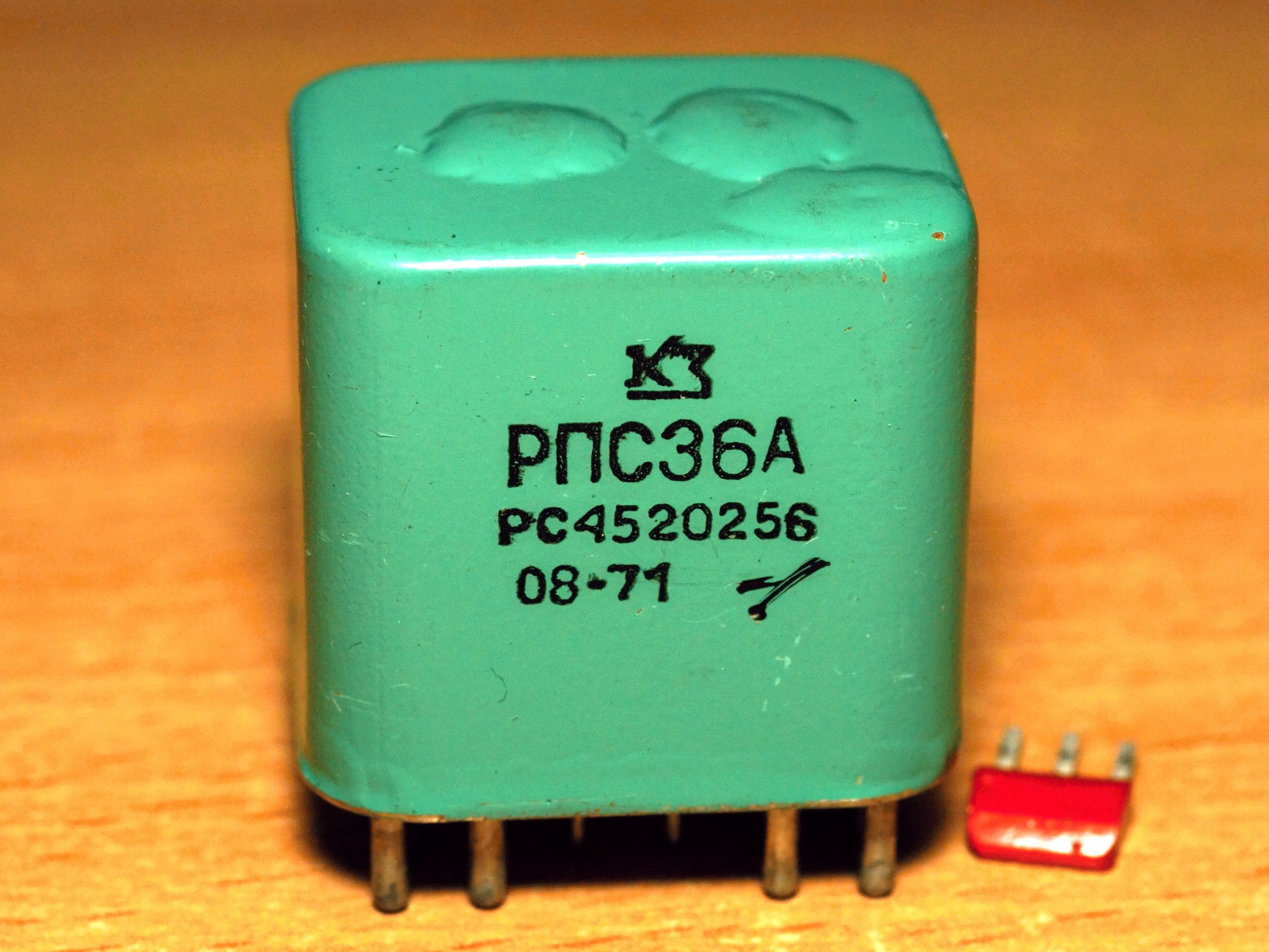

Нельзя сказать, что эти реле представляют собой большую редкость. Но этот экземпляр - из старых, тем и интересен.
Реле РПС36 - герметичные, поляризованные, двустабильные двухпозиционные реле (реле-переключатели), с шестью переключающими контактами. Они предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 1100 Гц. Справочная информация на них, и заводские этикетки на РПС36А-ОС и РПС36Б-ОС.
Разработаны они были в конце 60-х годов в ОКБ-3 питерского завода "Северная Заря" (в то время он назывался "Красная Заря") под руководством Розенталя Н.К. Серийный выпуск - с 1968 года.
Контактная система этого реле (а также и РПС32, РПС34) отличается от базовой конструкции, принятой для ранних образцов реле в СССР, РПС20 и пр. Контактные пружины совместно с опорными и ограничительными пластинами прикреплены к якорю и электрически от него изолированы. Якорь закреплен на подвесных пружинах, которые одновременно служат токоподводами контактных групп. Такая контактная система обладает рядом преимуществ. В узле крепления якоря отсутствуют элементы трения, что приводит к существенному увеличению срока службы переключателя. Кроме того, контактные пружины якоря не создают противодействия движению якоря вблизи нейтрального положения последнего, что устраняет «зависание» якоря. Контактные пружины изготавливаются из бериллиевой бронзы.
Из интересных особенностей этих реле можно упомянуть такой параметр, как устойчивость к воздействие акустических шумов - они гарантируют работоспособность при звуковом давлении до 196 Па.
Что это за цифра? Она соответствует уровню звукового давления в 140 дБ - это громкость реактивного самолёта при взлете на расстоянии 25 м; для человека это приводит к травмам внутреннего уха.

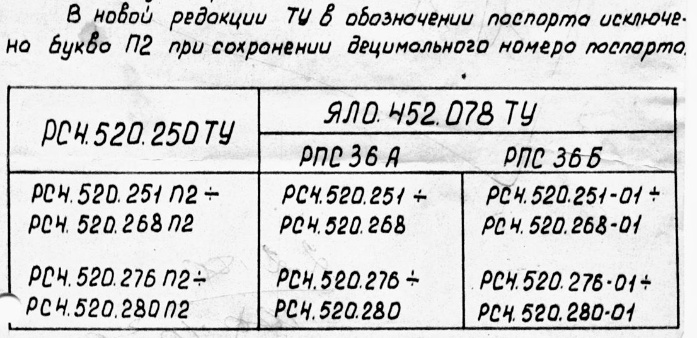

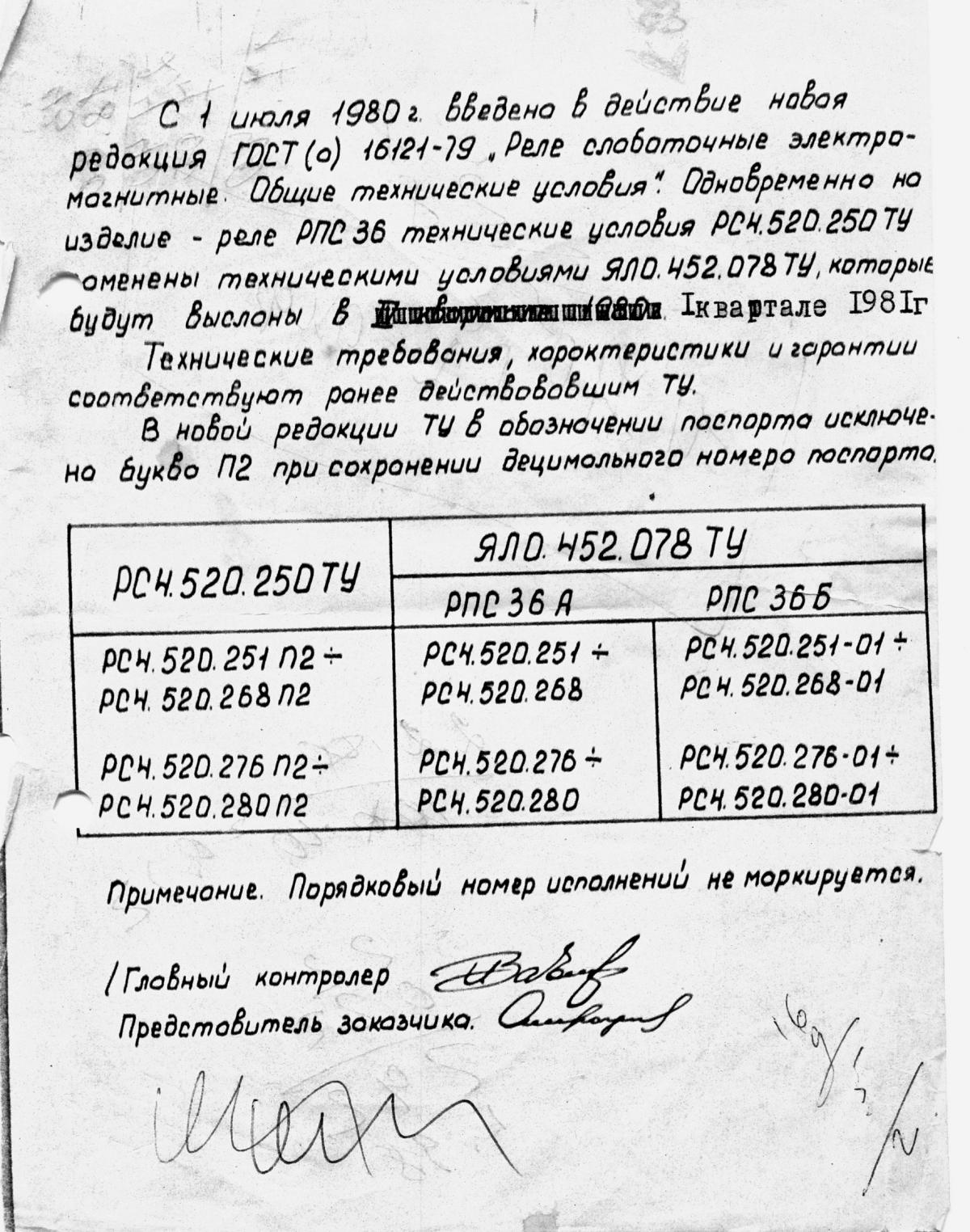

Любопытный документ - письмо изготовителя о смене ТУ и системы обозначения в 1980 году:
Источники:
1. Ройзен В.З.
Малогабаритные поляризованные реле и
дистанционные переключатели. "Энергия",
Л., 1969 (Библиотека по автоматике. Выпуск 365).
2. Слаботочные реле/Г.Я. Рыбин, Б.Ф. Ивакин, А.Д. Животченко,
В.В. Соболев. - М.: Радио и связь, 1982. (Элементы
радиоэлектронной аппаратуры).
3. Каталог "Изделия промышленности
средств связи". Номенклатурный
справочник на 1982 год. Электромагнитные
механизмы (реле). - Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1982.
4. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным
электрическим реле.- 2-е изд., перераб. и доп.- Л.:
Энергоатомиздат. Ленингр. отд-ние, 1984.
5. Ройзен В.З. Электромагнитные
малогабаритные реле. - Л.: Энергоатомиздат.
Ленингр. отд-ние, 1986.
6. Картотека серийных приборов и средств
автоматизации. Раздел 41. Реле контактные
двух- и трехпозиционные.- Гос. проектный и
конструкторский институт "Проектмонтажавтоматика",
Москва, 1989.
7. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным
электрическим реле.- 3-е изд., перераб. и доп.- Л.:
Энергоатомиздат. Ленингр. отд-ние, 1990.
