РПС24

Довольно редкое нынче поляризованное реле. Видимо, выпускалось оно не очень долго, но, как минимум, до 1977 года. Хотя в справочнике встречается год прекращения производства - 1984, с заменой на РПС-34.

Реле РПС24 - негерметичные, поляризованные, двустабильные двухпозиционные реле (дистанционные переключатели), с четырьмя переключающими контактами. Они предназначены для коммутации электрических цепей постоянного и переменного тока. Справочная информация и данные из отраслевого каталога на них.

При подключении плюса батареи к началам обмоток, обозначенным "1" и "3", а минуса к концам этих же обмоток, обозначенным '"5" и "7", происходит замыкание контактов 21-22 с контактами 31-32 и контактов 51-52 с контактами 61-62 и соответственно при подключении плюса к началам обмоток, обозначенным "2" и "4", а минуса к концам этих же обмоток, обозначенным "6" и "8", происходит замыкание контактов 51-52 с контактами 41-42 и контактов 21-22 с контактами 11-12.
Подача напряжения другой полярности и одновременная подача напряжения на прямые и отбойные обмотки не допускается.
Как и все реле такого принципа, РПС24 допускает лишь импульсное, а не потенциальное управление. Его работоспособность гарантируется при непрерывном пребывании обмоток под напряжением не более 1 минуты (при скважности включения обмоток не менее 20).

Разработаны они были в первой половине 60-х годов (начало серийного производства - 1962г.) в ОКБ-3 питерского завода "Северная Заря" (в то время он назывался "Красная Заря") под руководством Розенталя Н.К.; основой послужила конструкция реле РПС20.

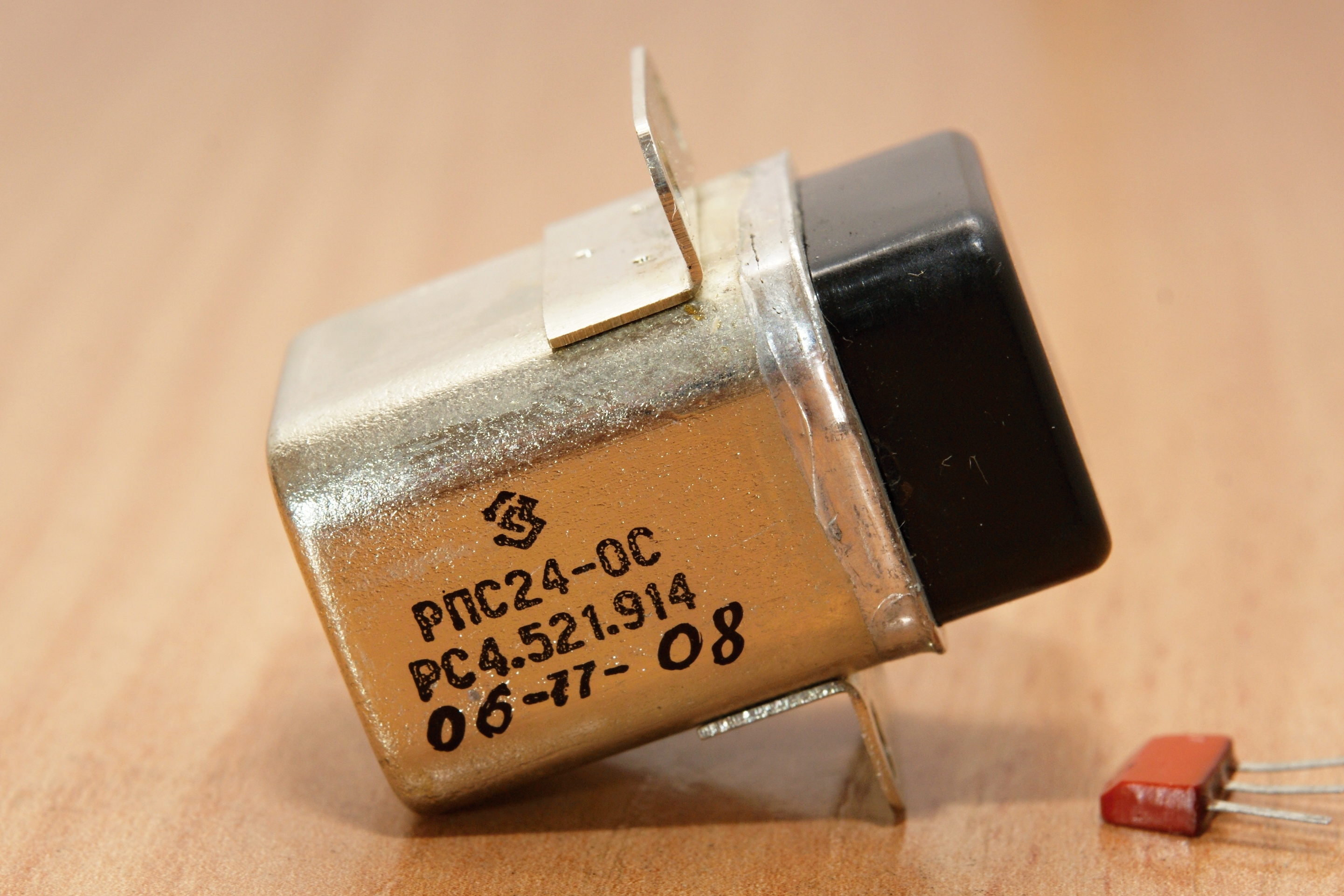

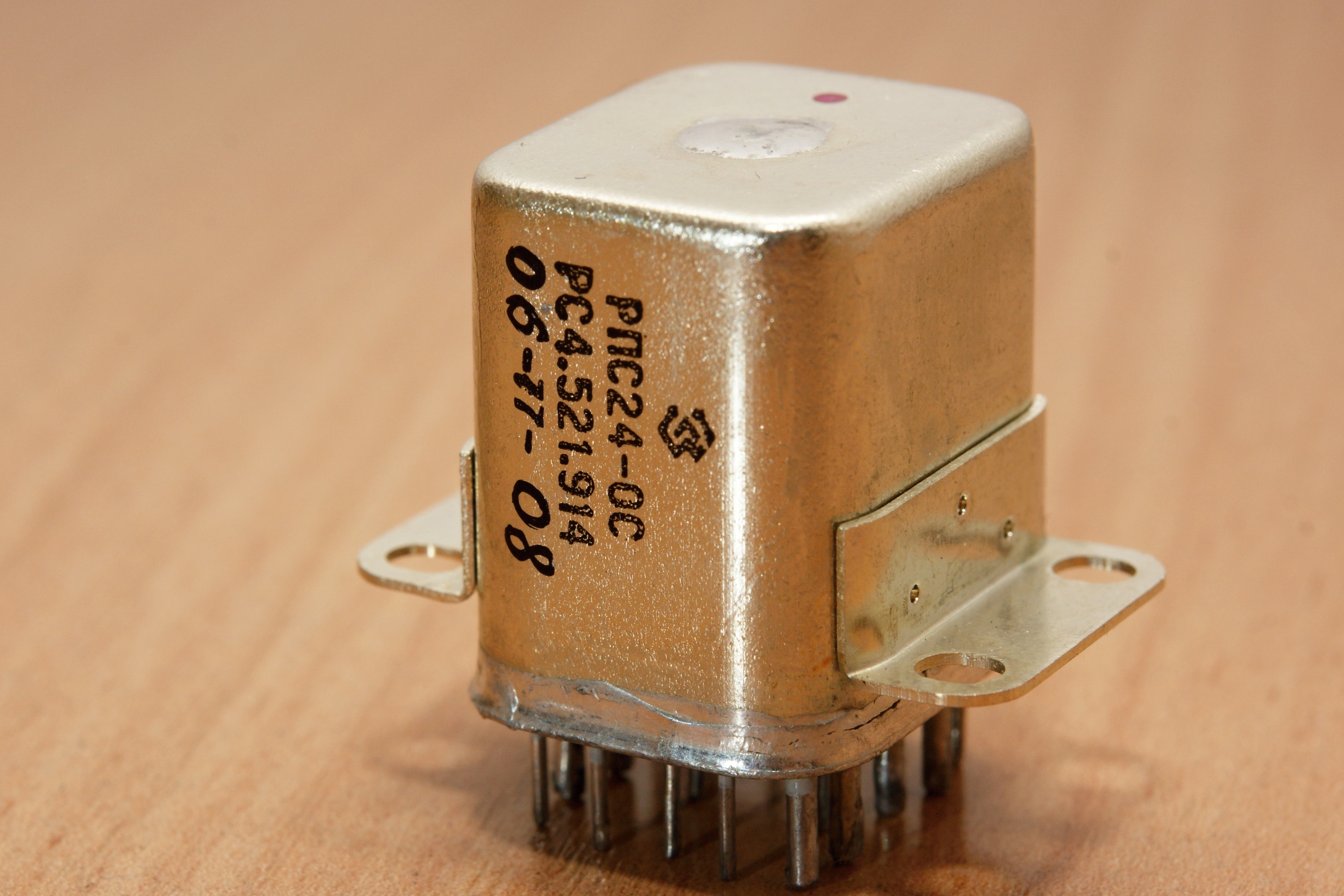

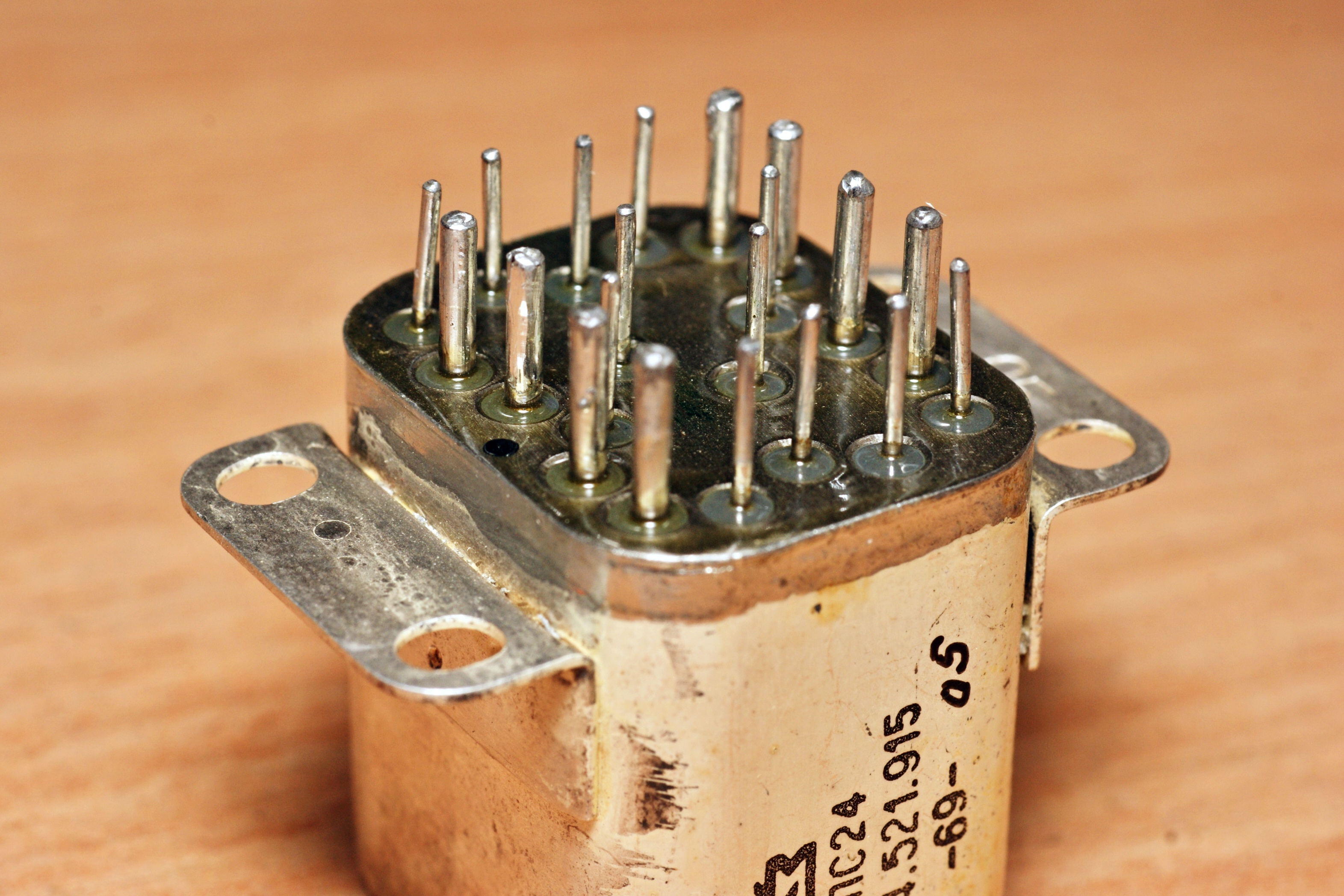

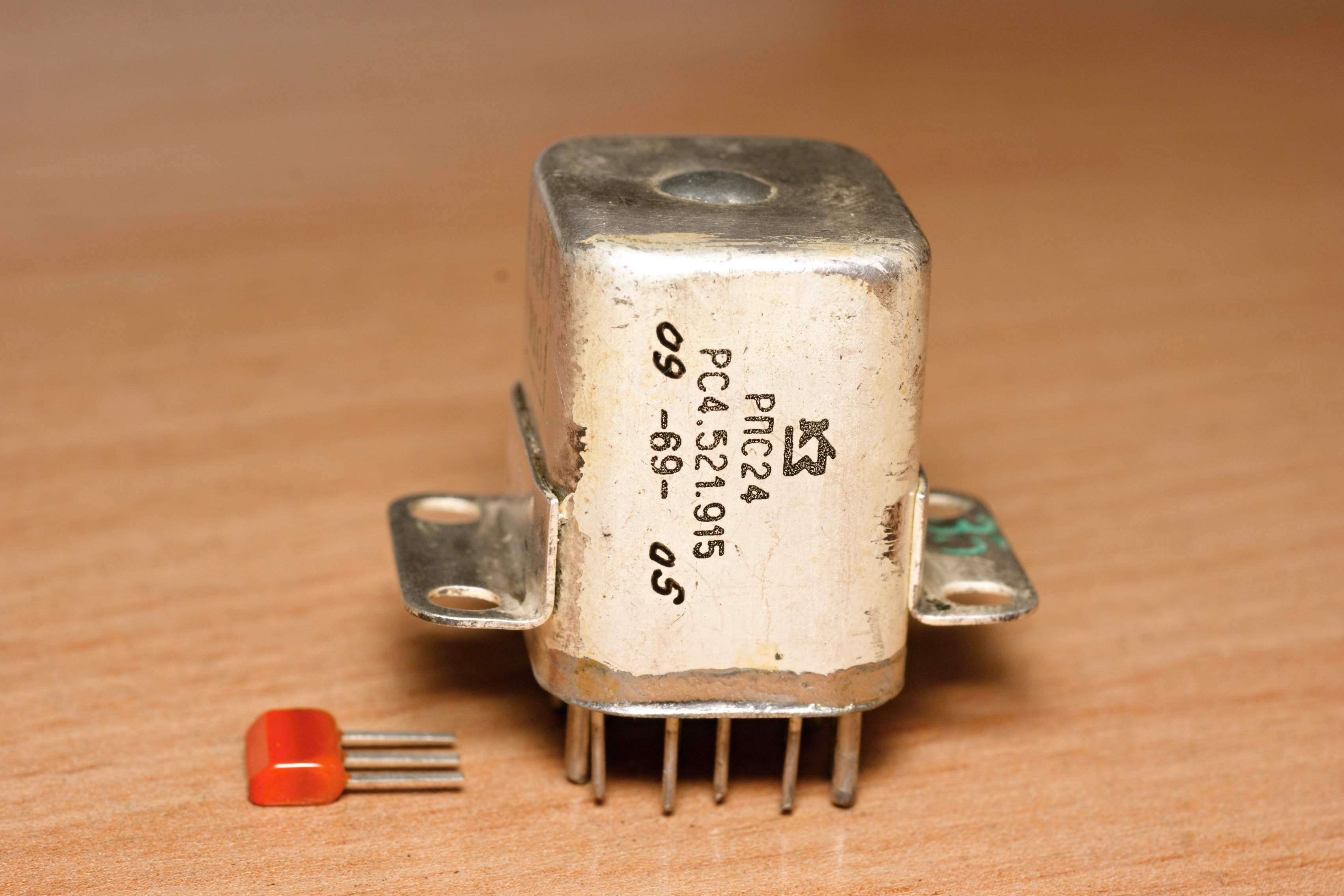

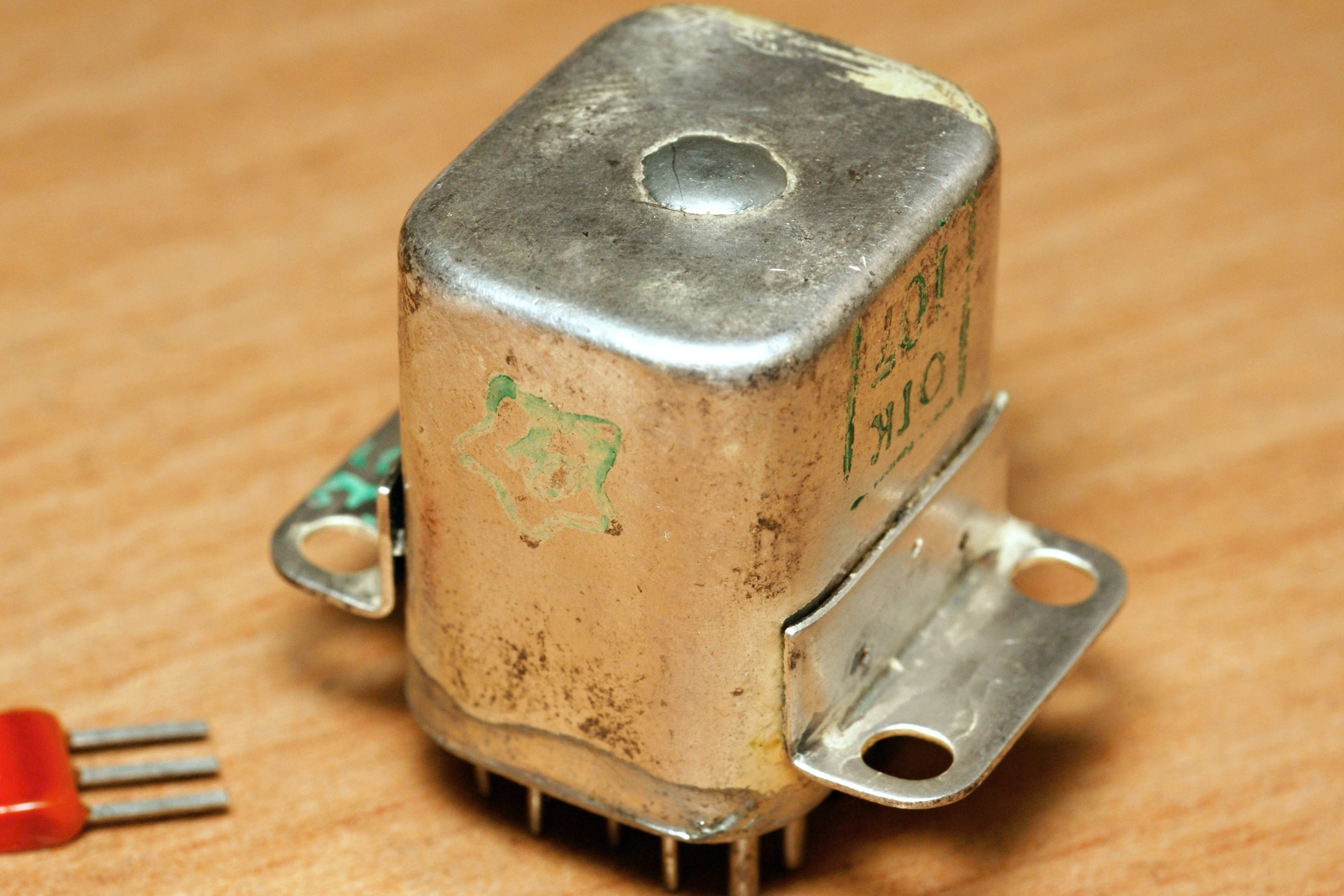

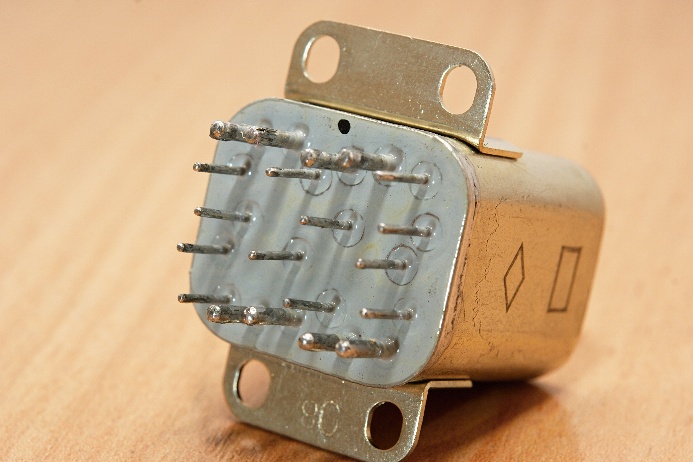

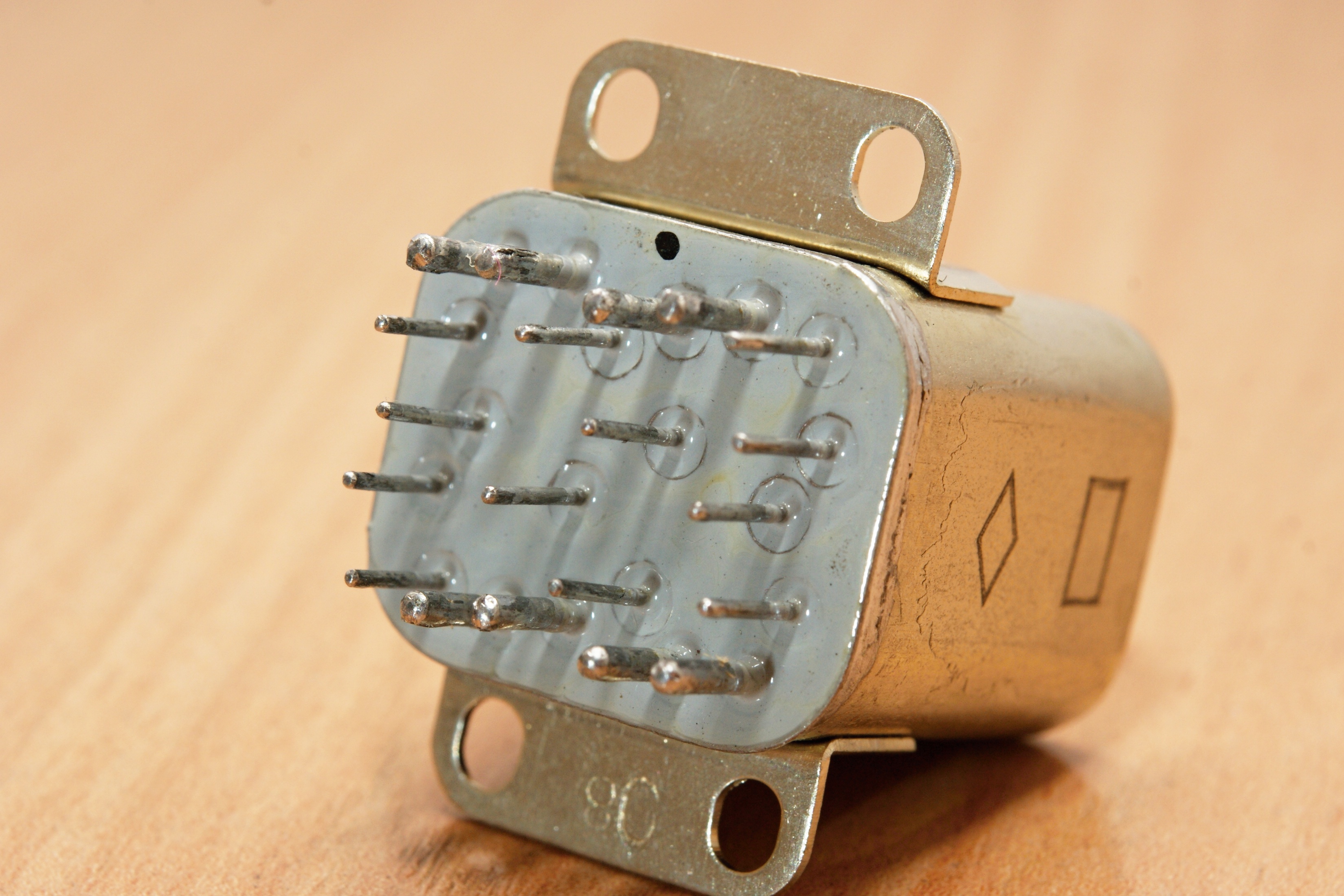

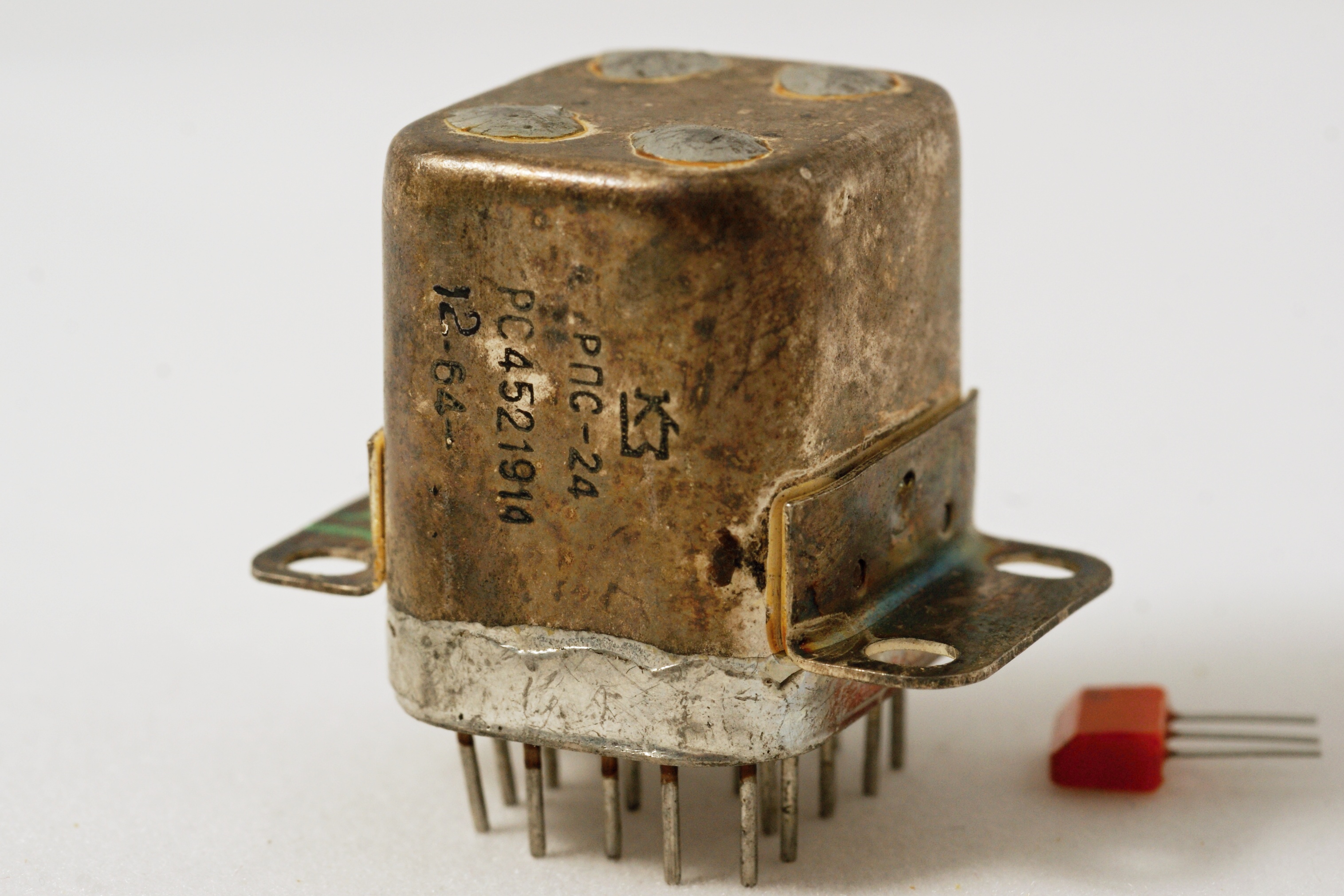

Образец 1964 года, ещё из опытных партий:

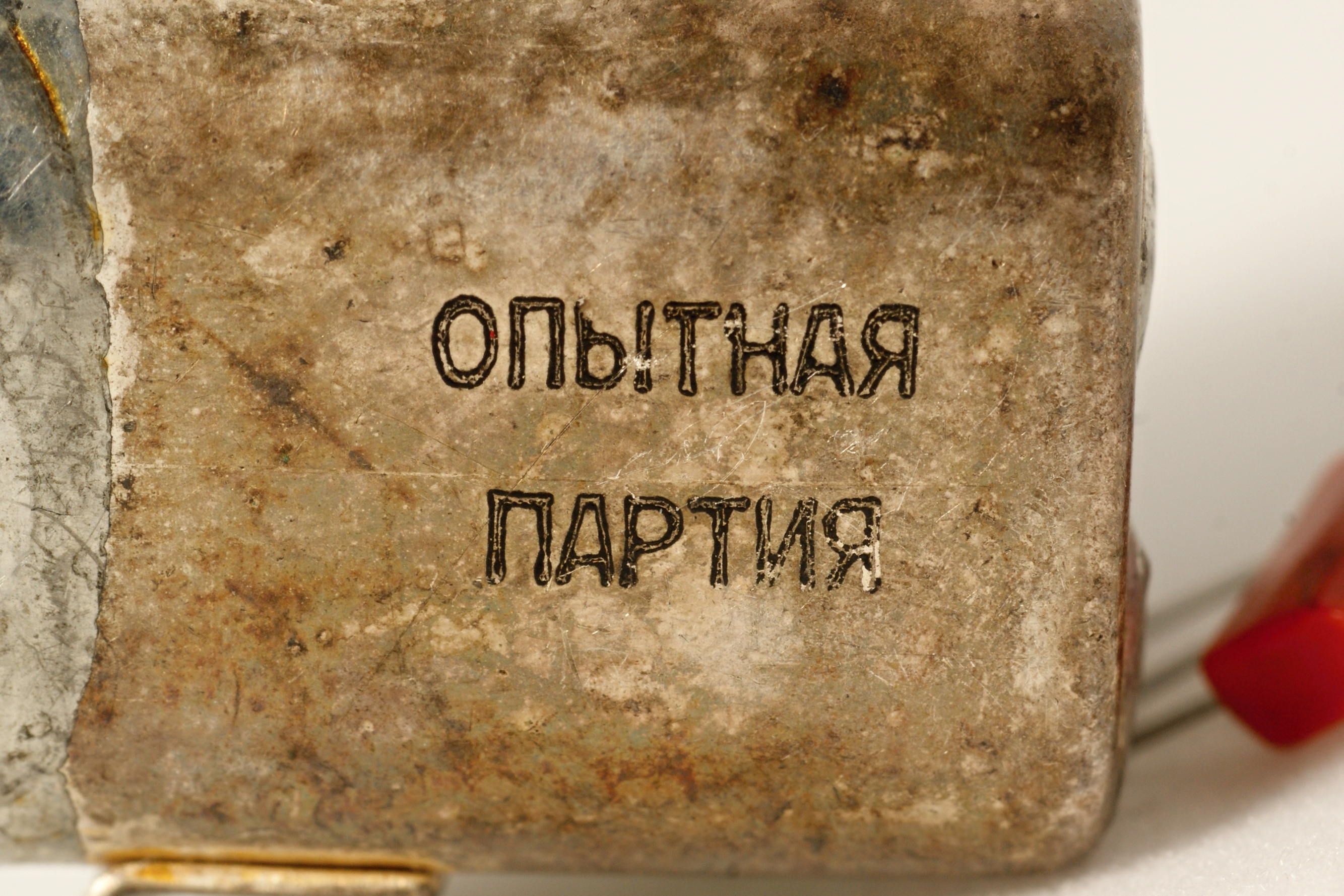

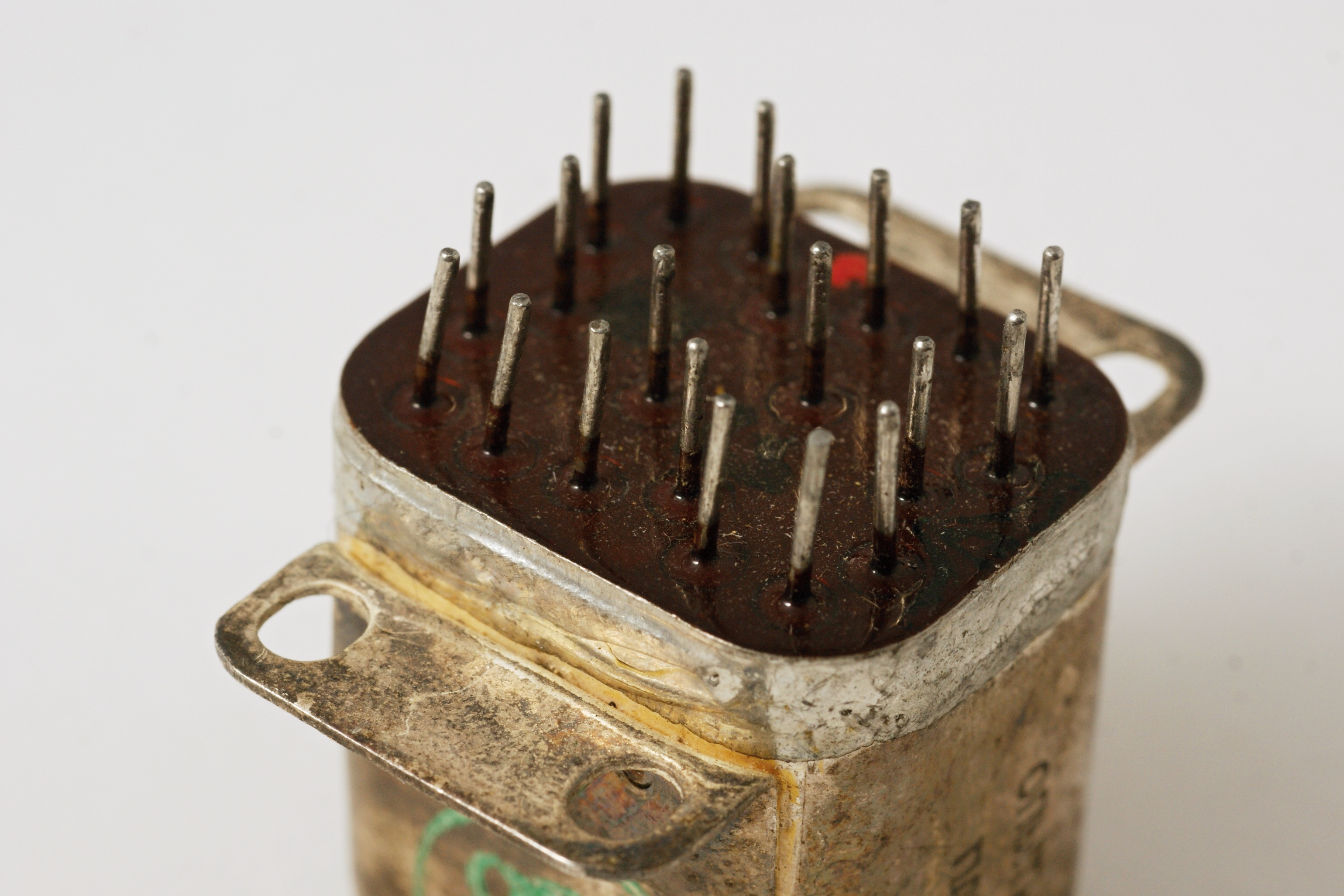

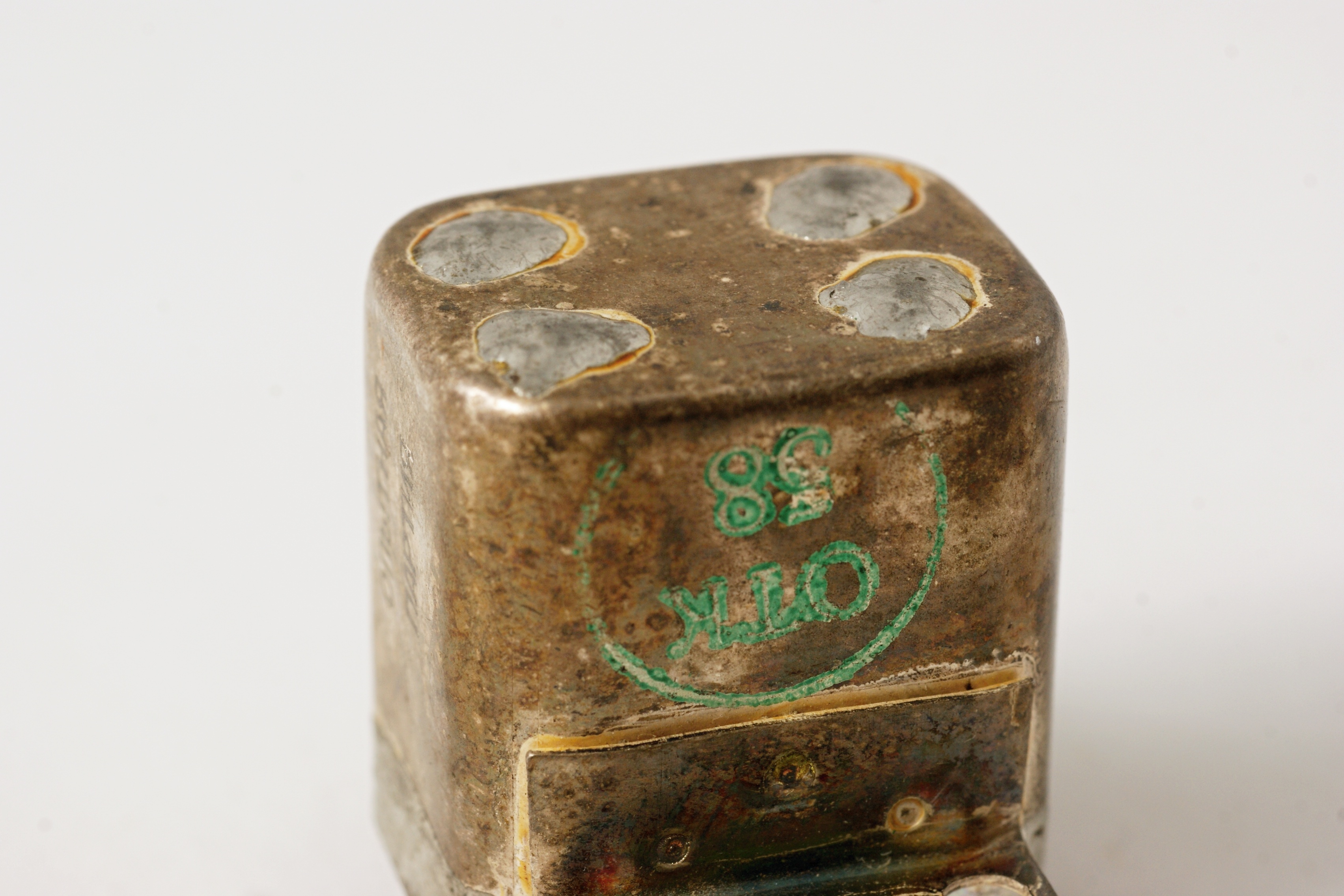

Опытный образец отличается от серийных заливкой выводов каким-то тёмным, почти чёрным лаком и аж четырьмя отпаечными штенгелями на верхней крышке.

Источники:

1. Реле и контакторы. Справочник. Том I. Проектно-конструкторское бюро. 1962.
2. Справочник. Часть III. Выпуск 5. Реле и контакторы. - 1966.
3. Переключатель дистанционный типа РПС24. ОСТ4 Г0.452.006. Редакция 1-72.
4. Игловский И.Г. и Владимиров Г.В. Справочник по электромагнитным реле. Л., "Энергия", 1975.
