РМУ

реле РМУ

(Р)еле (М)алогабаритное (У)правляющее. Старое реле, ставшее основой для разработки целого релейного семейства. Но по порядку...

Реле РМУ - негерметичное (отметим это!) нейтральное одностабильное реле постоянного тока. Первоначально оно было разработано для самолётной техники, но диапазон применения расширился и использовалось оно в разнообразной малогабаритной аппаратуре автоматики, сигнализации и связи. Количество размыкающих, замыкающих и переключающих контактов - от одного до четырех, материал контактов - Ср999. Есть одно- и двухобмоточные версии (т.е. два независимых реле в одном корпусе).

Контакты реле выдерживают 100 000 циклов при активной нагрузке 1А/27В или 0,1А/300В постоянного тока, а также 0,1А/115В переменного тока 400 Гц. Реле выдерживает 250 ударов с ускорением до 150 g.

Справочные данных на них.

Реле РМУ было разработано в начале 50-х годов специалистами ОКБ-3 вместе с работниками ОГТ и ОГК завода питерского завода "Красная Заря"; в справке 1954 года у них ещё стоит пометка "в массовом производстве не освоены". Дальнейшая модернизация производилась Ереванским релейным заводом.

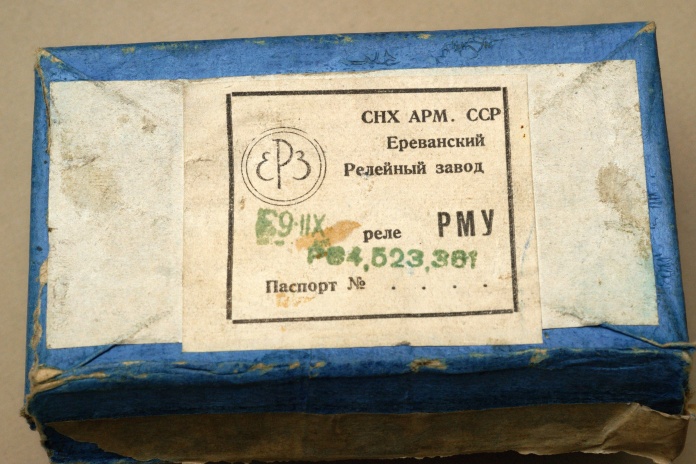

Выпускала их поначалу, с 1953 года, та же "Красная Заря" (цех № 4), а далее производство было перенесено на Капанский релейный завод (Армения).

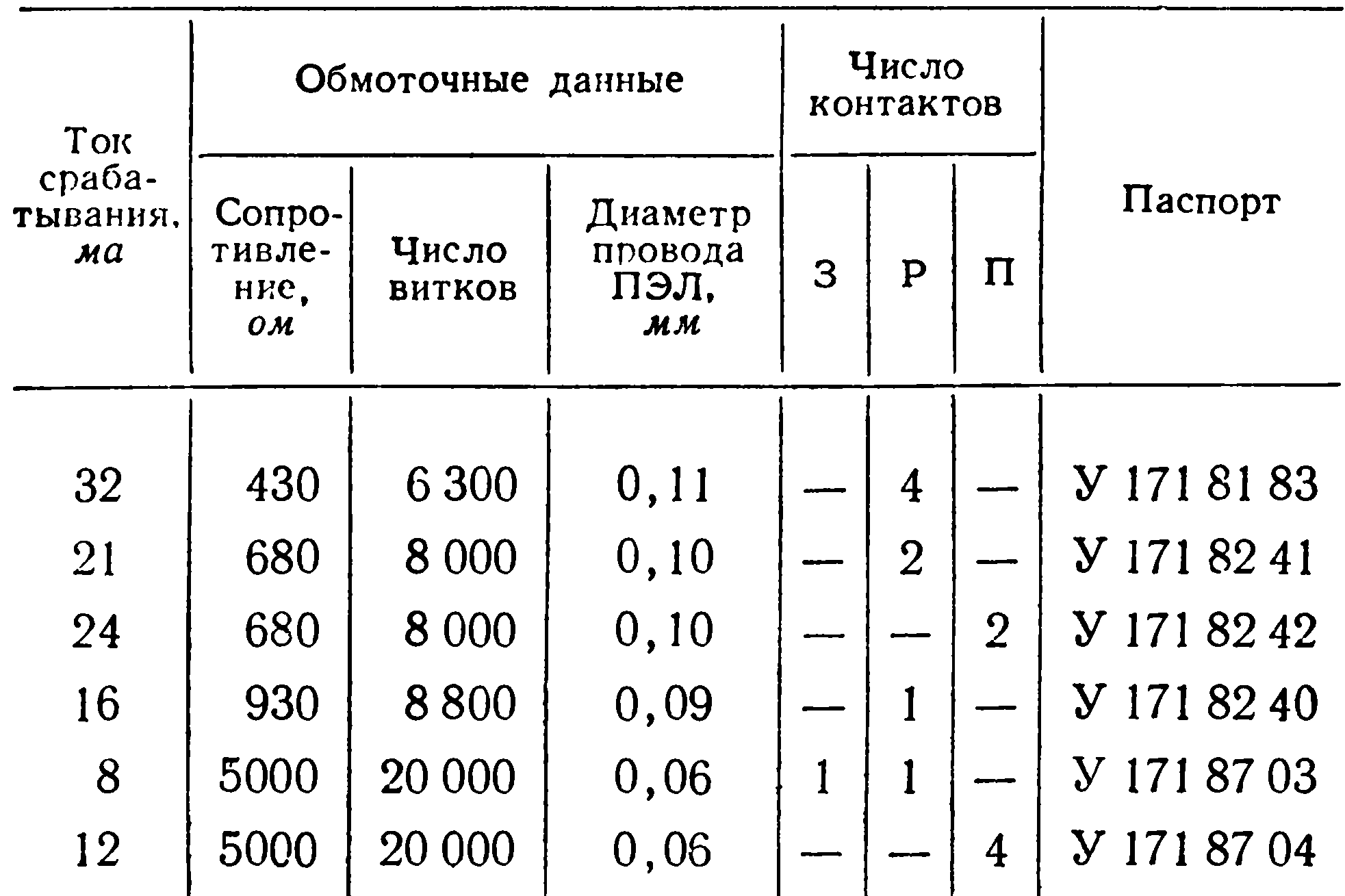

Ассортимент номиналов поначалу состоял всего из шести типов, в дальнейшем их число было увеличено до 31:

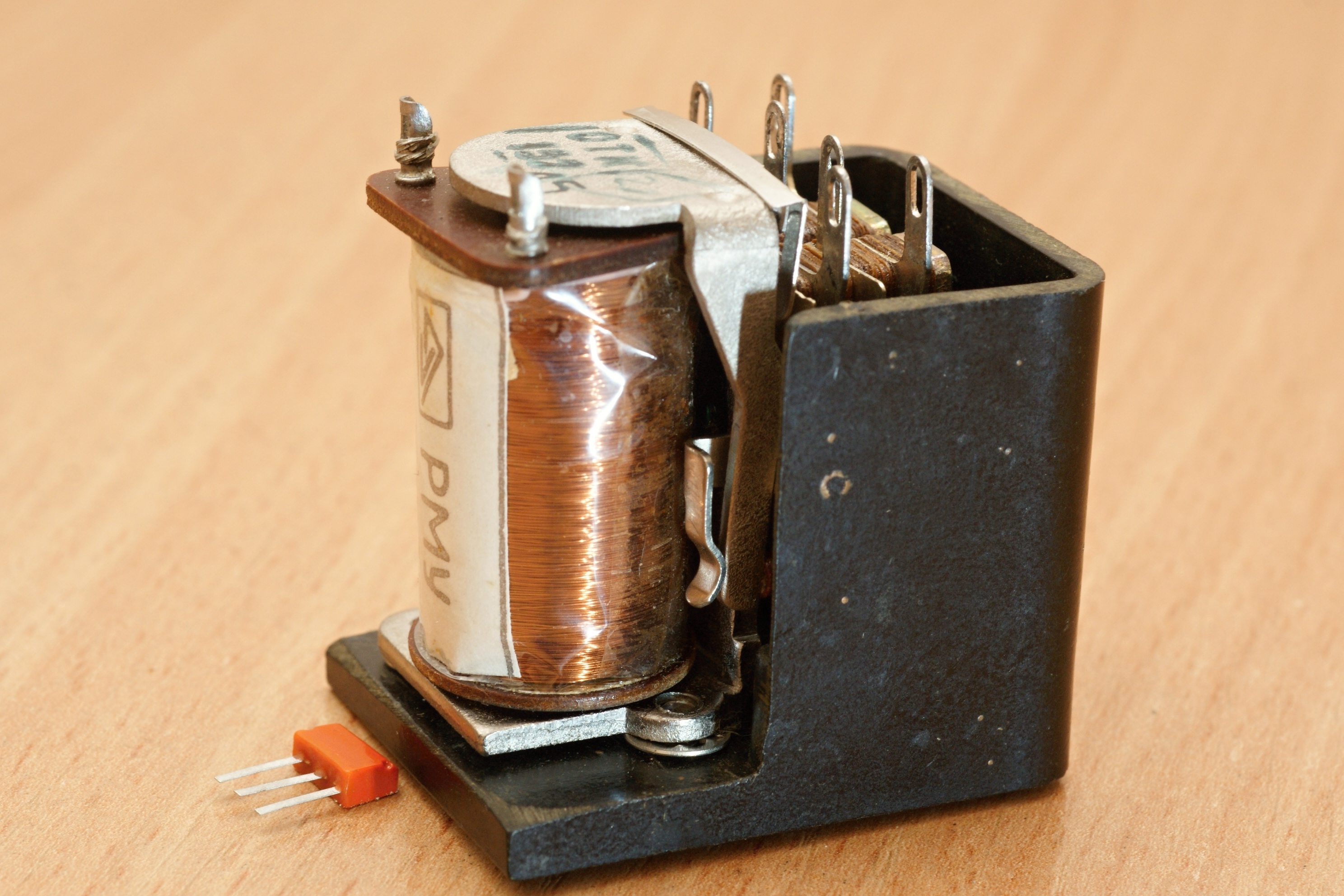

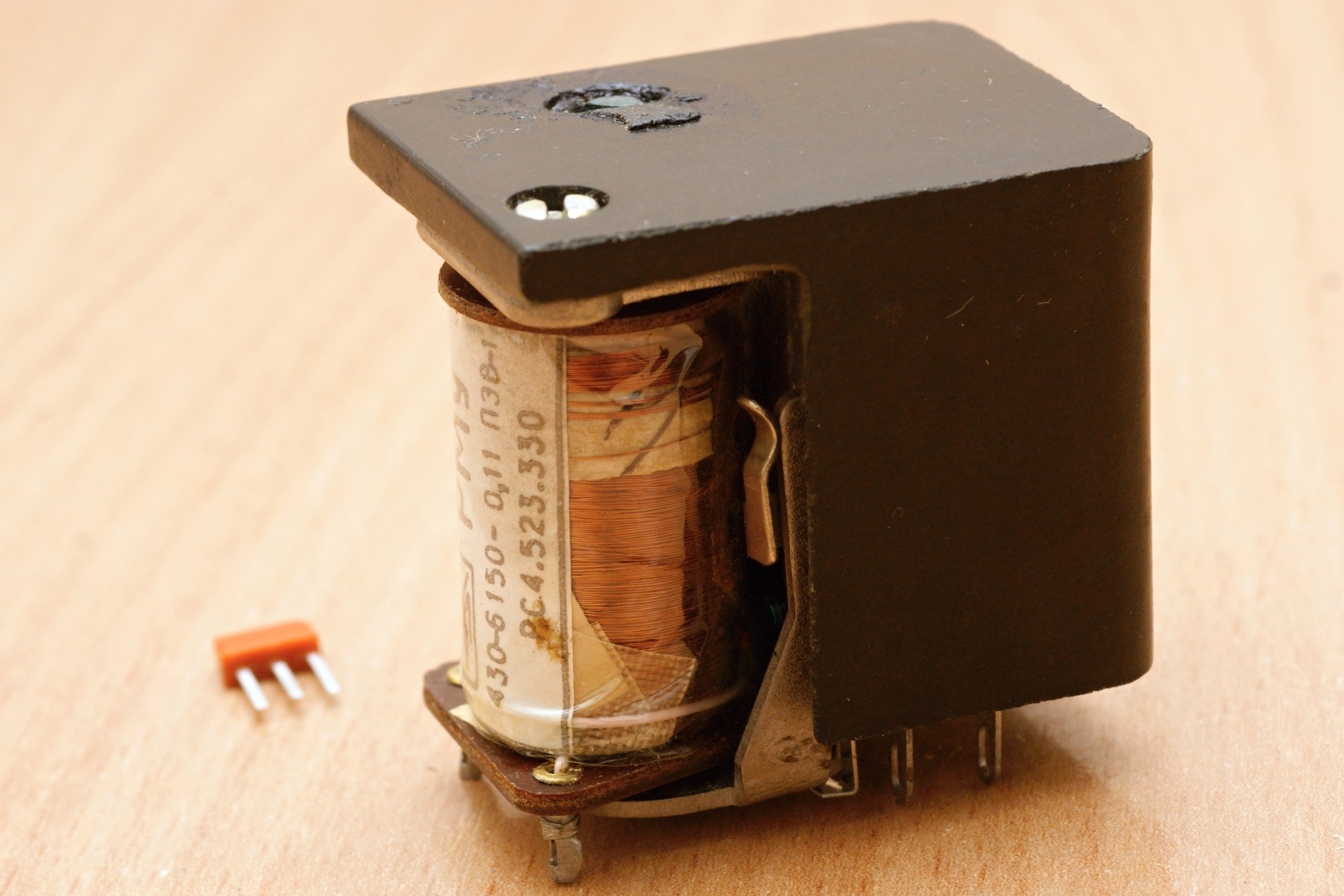

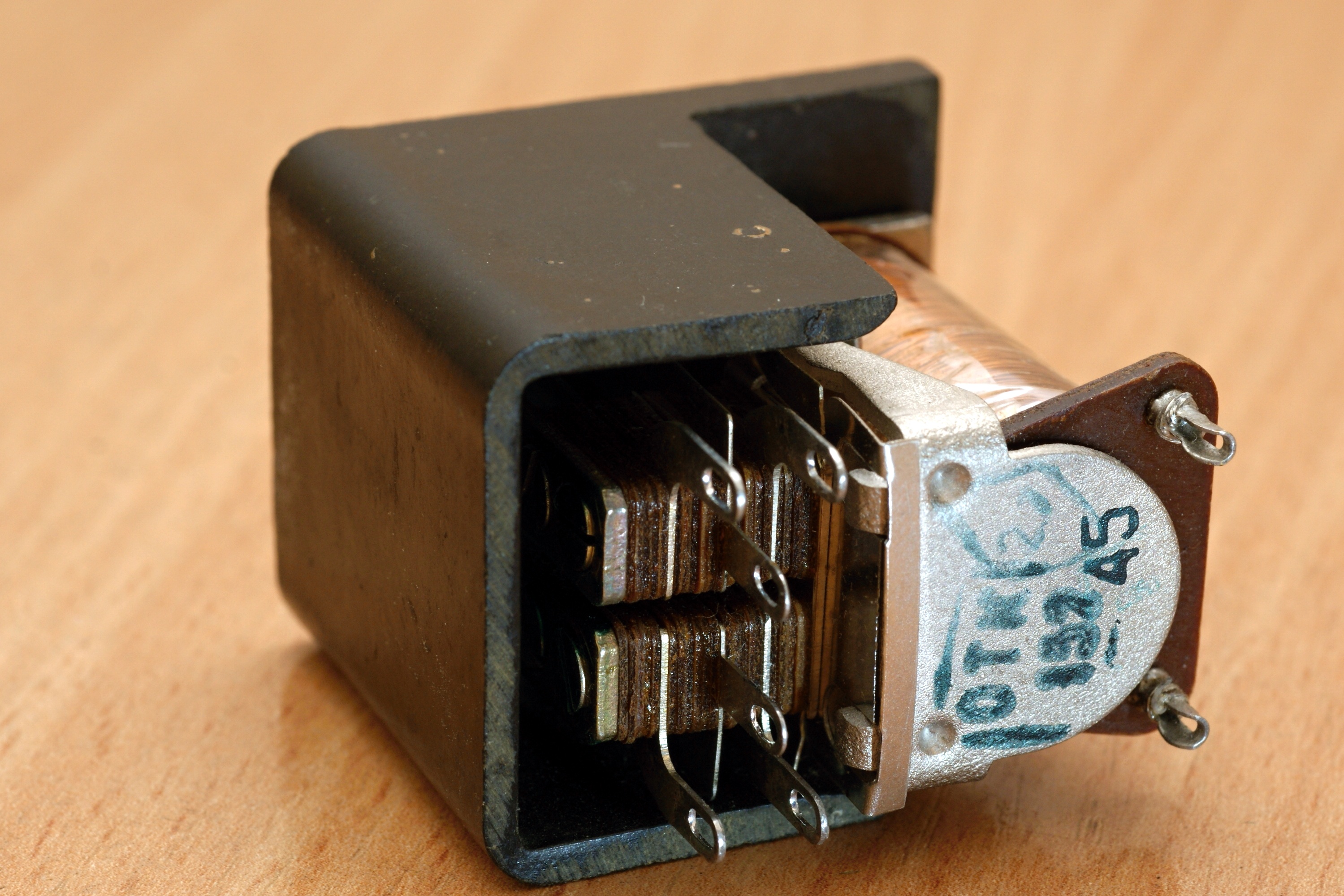

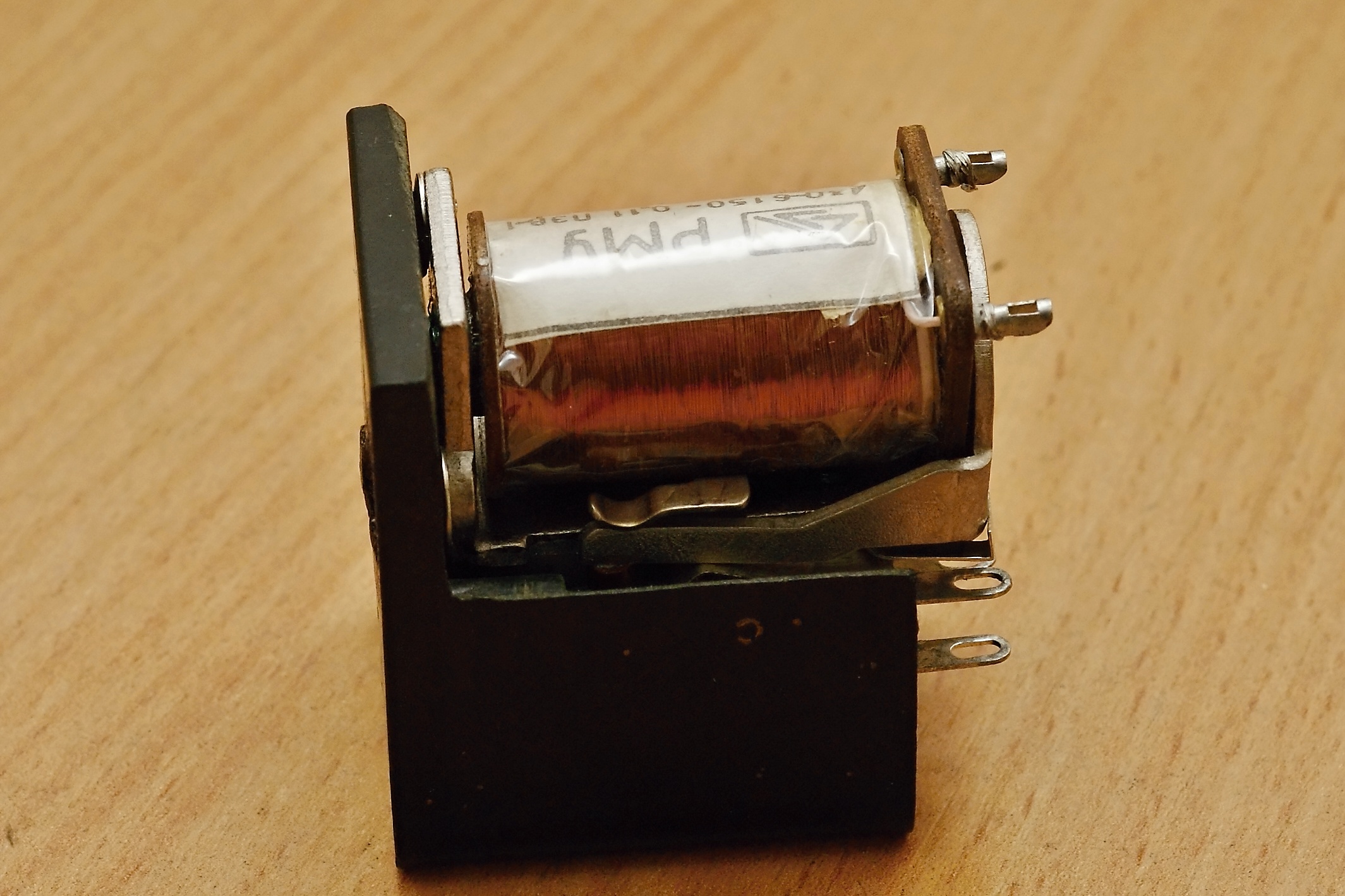

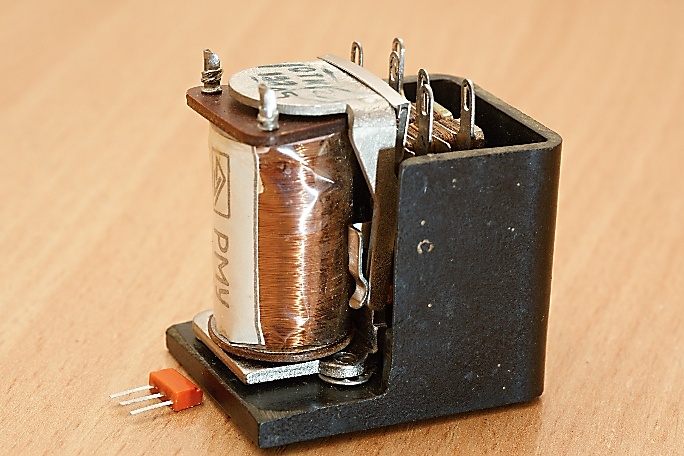

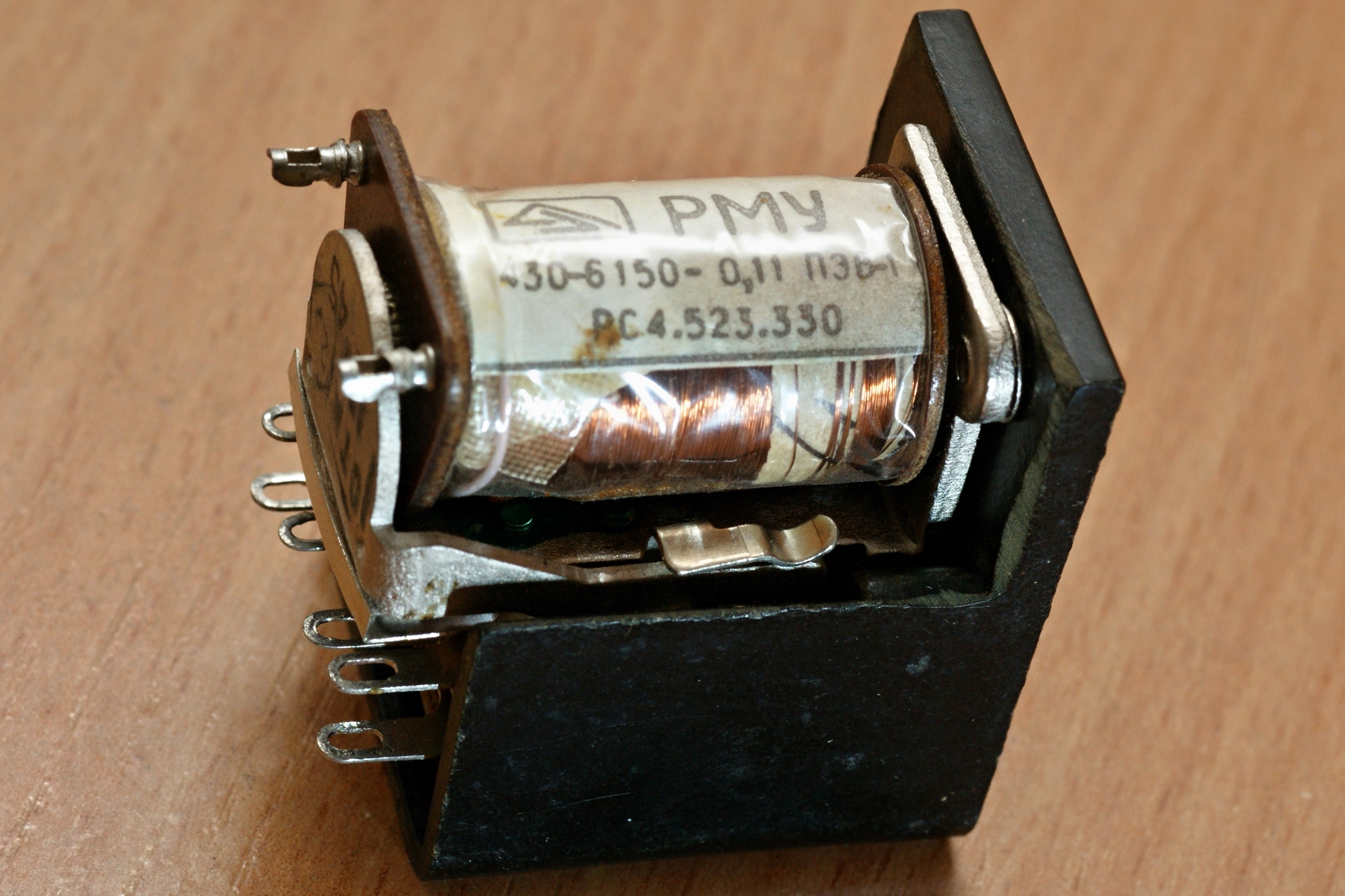

реле РМУ

реле РМУ

реле РМУ

реле РМУ

реле РМУ

реле РМУ

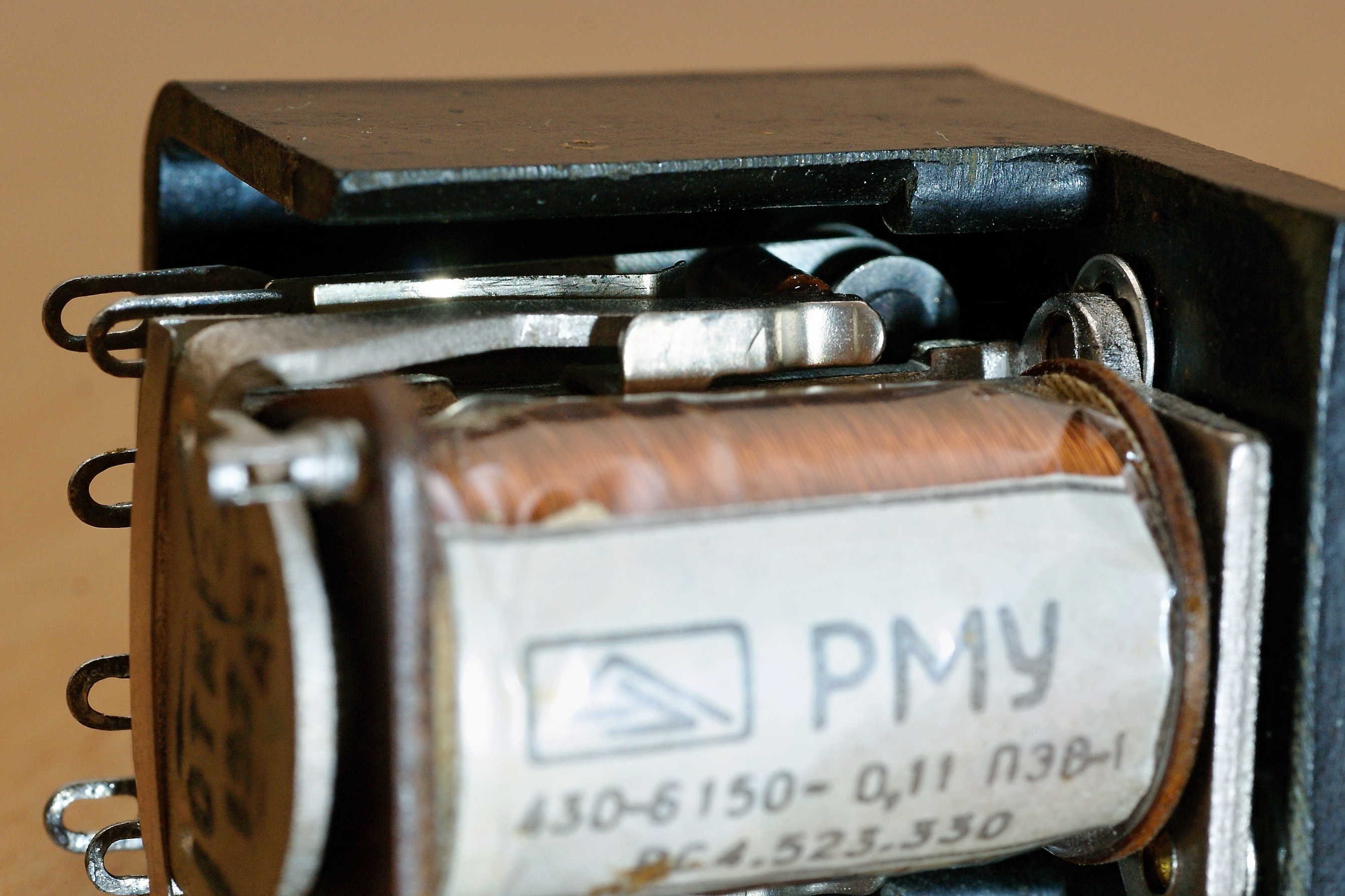

Конструкция реле

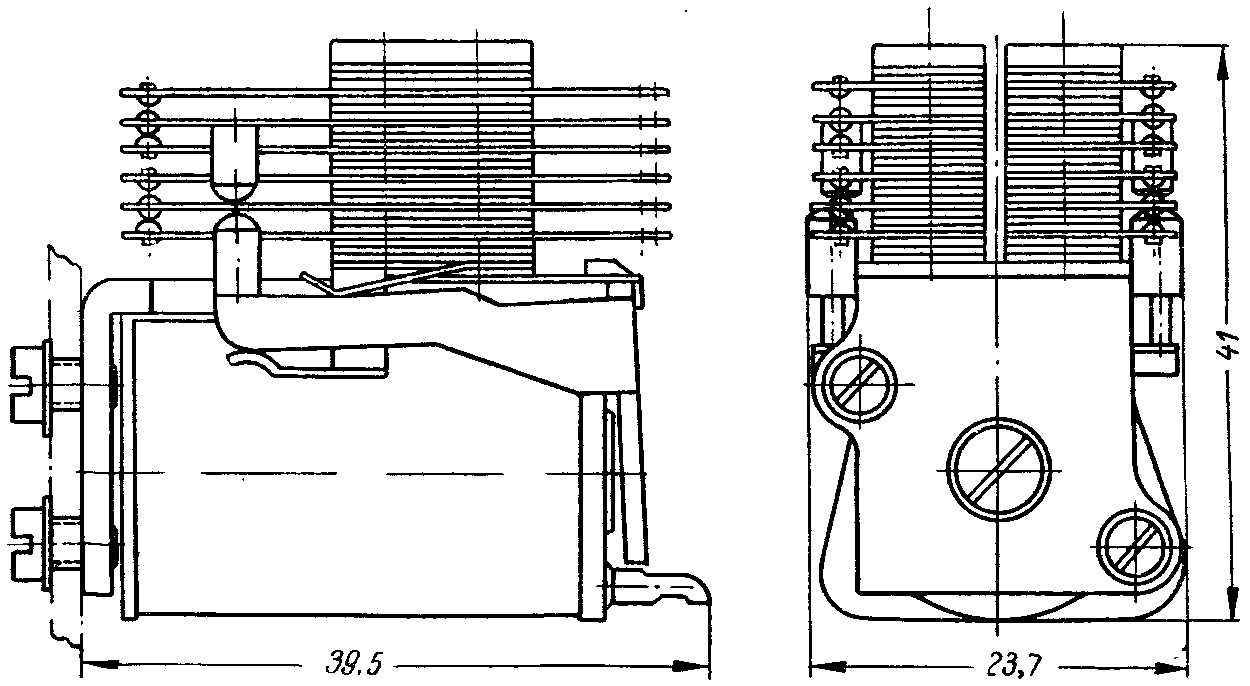

реле РМУ Магнитная система реле клапанного типа, диаметр сердечника 8 мм, длина его 32 мм, толщина корпуса 2 мм, ширина его 17,5 мм и толщина якоря 1,3 мм. Выводы катушки и контактных пружин расположены со стороны якоря.

Якорь имеет по бокам два удлиненных рычага с изолирующими буксами на концах для перемещения подвижных контактных пружин.

Отношение плеча якоря и рычагов равно 2,2. Ход якоря 0,4 мм. Штифта отлипания якорь не имеет. Возвратные пружины плоские, давление возвратных пружин 20—30 Г.

Якорь удерживается на корпусе с помощью специальной плоской пружины, ограничивающей боковое смещение якоря. Контактная система реле состоит из двух групп; каждая группа может иметь от двух до шести контактных пружин. Контактные пружины изготовлены из нейзильбера. Подвижные пружины имеют рабочую длину 21 мм, ширину 3,2 мм и толщину 0,3 мм. Неподвижные пружины имеют трапецеидальную форму и толщину 0,45 мм. Контакты одинарные; диаметр контактов 1,8 мм, высота 0,45 мм. Катушка реле имеет два или четыре вывода. Изоляция обмотки и контактных пружин выдерживает испытательное напряжение 1000 В эфф.

Источники:

1. Справочник по элементам автоматики и телемеханики. Электромагнитные реле. Под редакцией Б. С. Сотскова. Издательство: М.-Л.: ГЭИ, 1958.
2. Витенберг М.И. Расчет электромагнитных реле для аппаратуры автоматики и связи. М.-Л : Госэнергоиздат, 1961.
3. Справочник электротехника в двух томах. Под общей редакцией инж. А.Д. Смирнова. Том второй. Выпуск третий. Реле защиты и автоматики. М.-Л., "Энергия", 1965.
4. Витенберг М.И. Расчет электромагнитных реле для аппаратуры автоматики и связи. Изд.3, перераб. и доп., М.-Л : Энергия, 1966.
5. Игловский И.Г. и Владимиров Г.В. Справочник по электромагнитным реле. Л., "Энергия", 1975.
6. Каталог "Изделия промышленности средств связи". Номенклатурный справочник на 1982 год. Электромагнитные механизмы (реле). - Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1982.
7. Каталог "Изделия промышленности средств связи". Серия 4. Электромагнитные механизмы (реле). Тематический выпуск "Электромагнитные механизмы (реле)". Часть I. - Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1983.
8. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 2-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1984.
9. Каталог "Изделия промышленности средств связи". Серия 4. Реле слаботочные. Тематический выпуск "Реле слаботочные". Часть I. - Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1988.
