РМА, РМАВ

реле РМА

Крайне интересные реле, привет из тёплых ламповых времён. РМА и РМАВ - это (Р)еле (М)аксимальные (А)нодные (РМАВ - высоковольтный вариант, с рабочим напряжением до 5 кВ); они предназначены для защиты электровакуумных приборов и элементов анодных цепей в радиотехнической и электронной аппаратуре от перегрузок. Фактически, они исполняют роль многоразовых предохранителей - при превышении в цепи анодного питания максимально допустимой силы тока реле срабатывает и переключает свои контакты.

Справочные данные на них. В литературе они практически не встречаются, видимо из-за специфичности применения.

Появились они в 50-ые годы; в номенклатуре реле от 1953 года они числятся, но в справке 1954 года ещё стоит пометка "в массовом производстве не освоены". Разработчик - питерское ГСКБ-678 (ЦКБ им. Коминтерна), ныне Российский институт мощного радиостроения. А выпуском занимался опытный завод при институте, который с 80-х годов носит название "Завод "Прибой". Как видно по образцам, нужда в этих реле не увяла вплоть до середины 90-х годов. Но при столь долгой жизни они весьма редки - надо полагать, в последние годы выпуск их был небольшим.

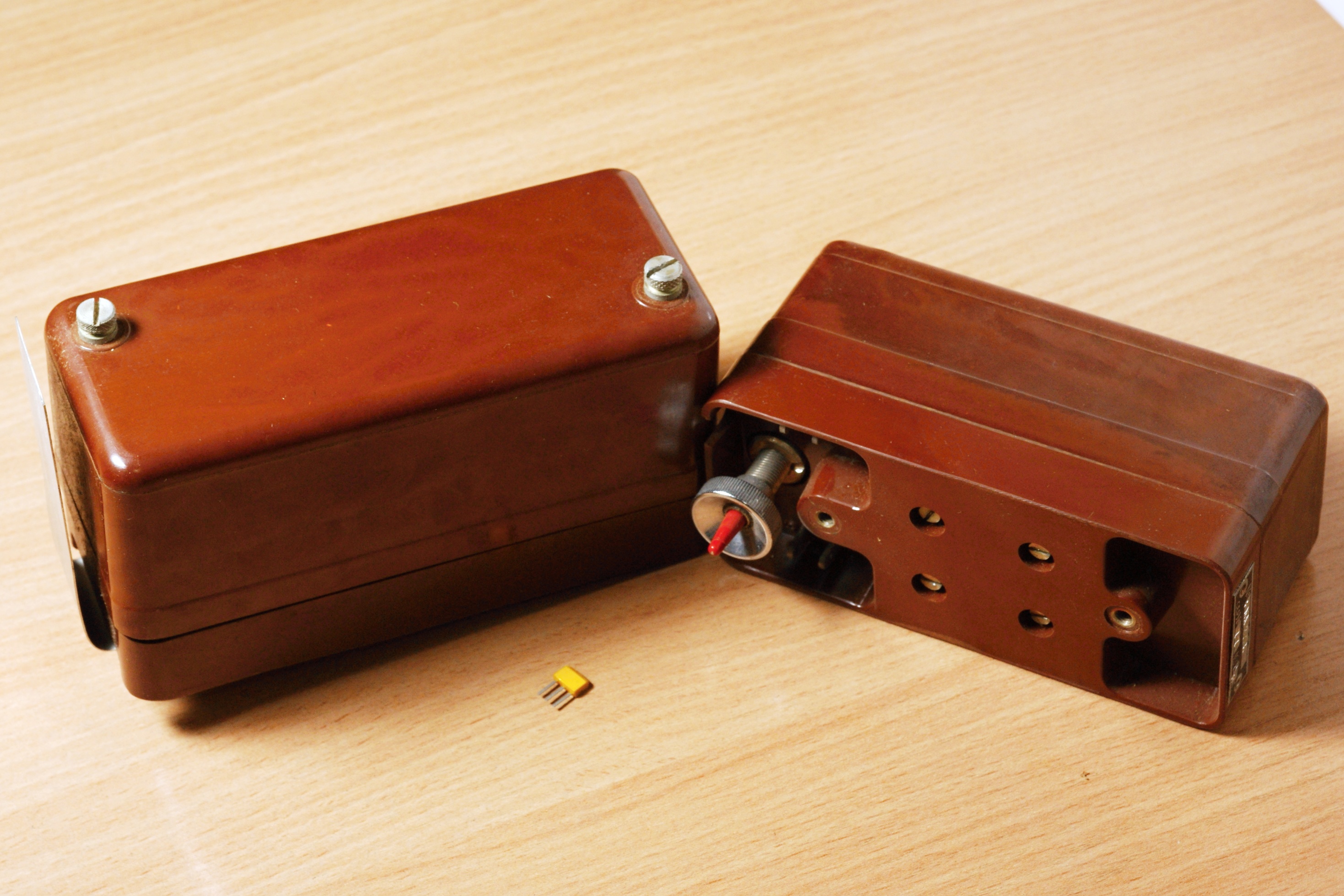

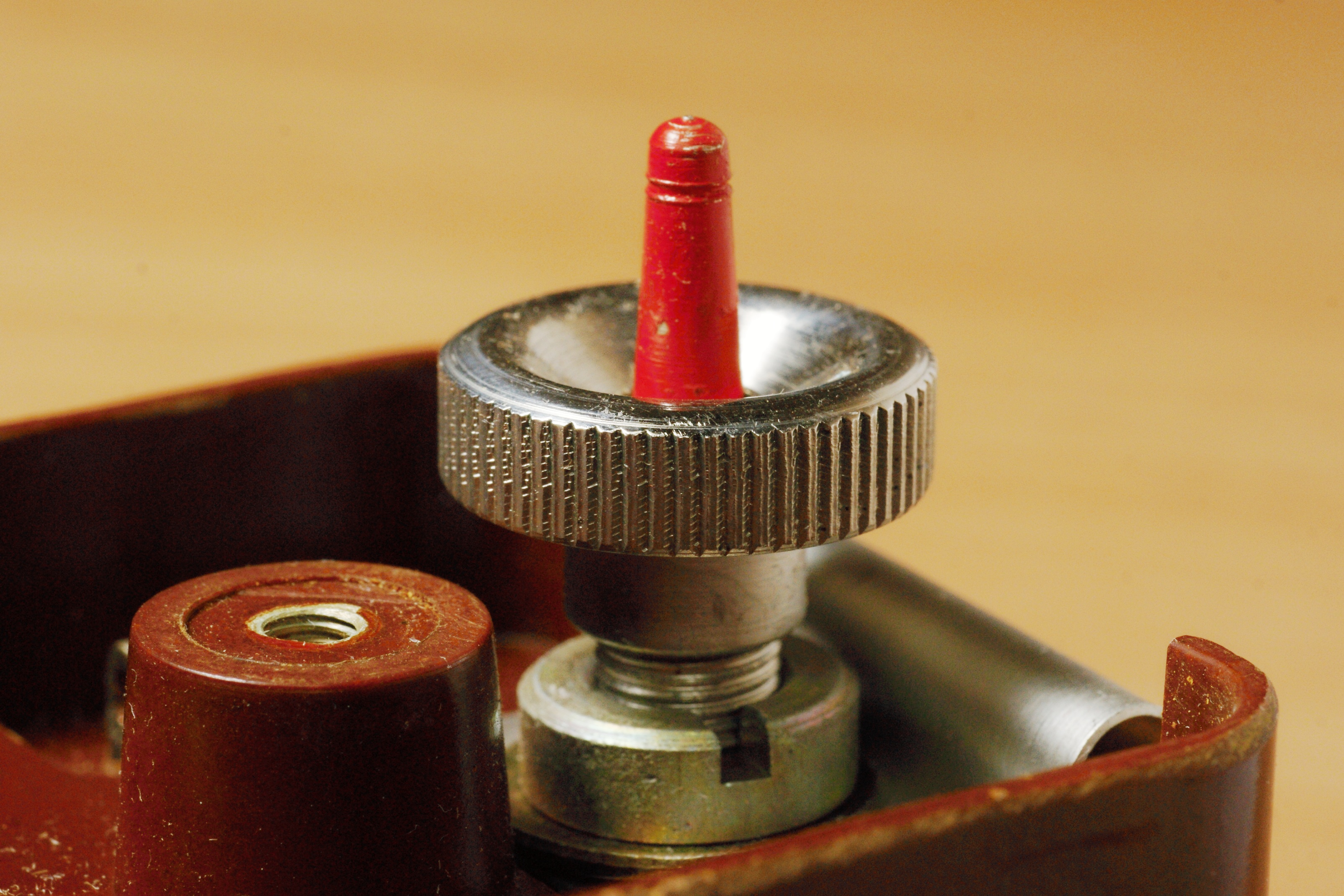

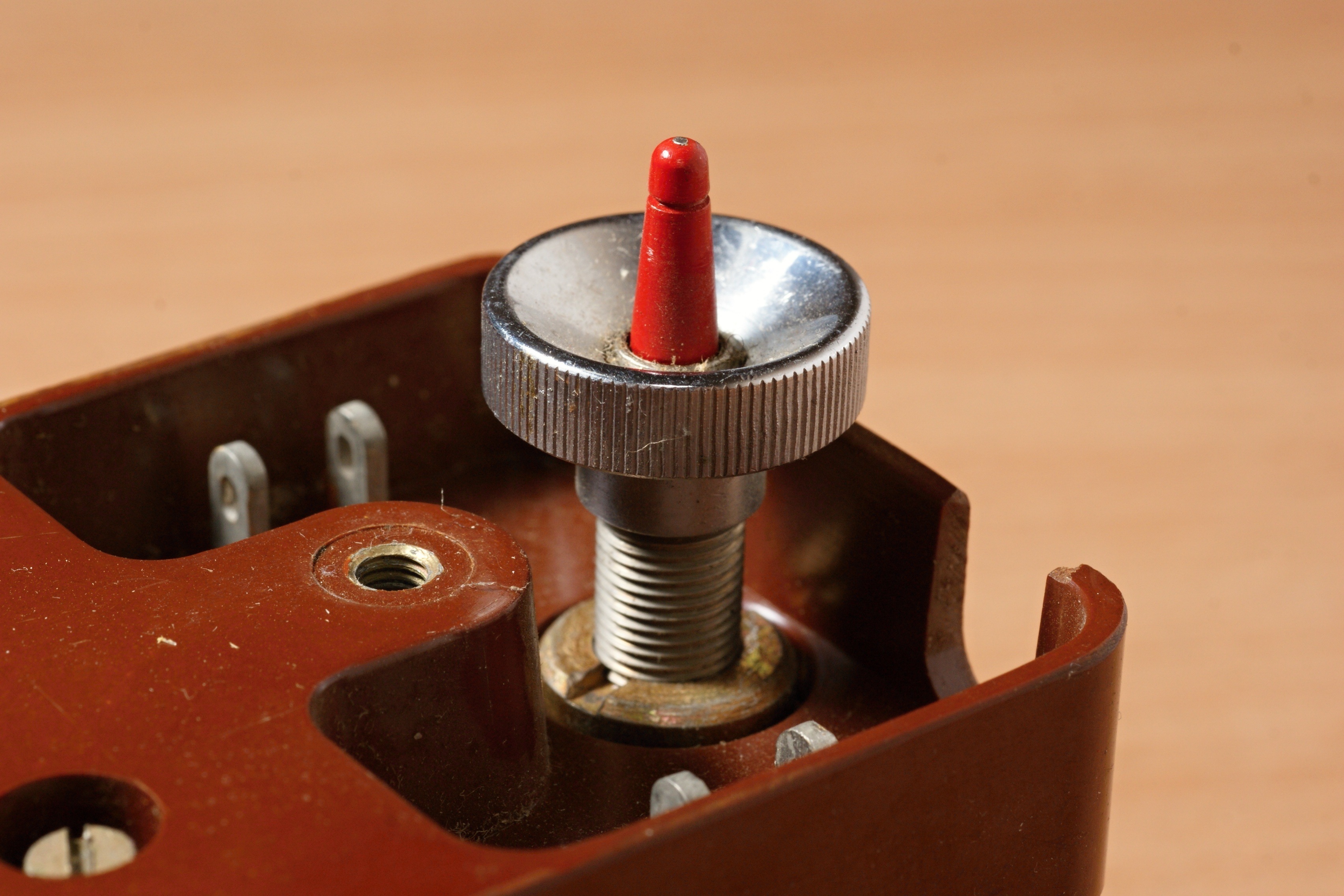

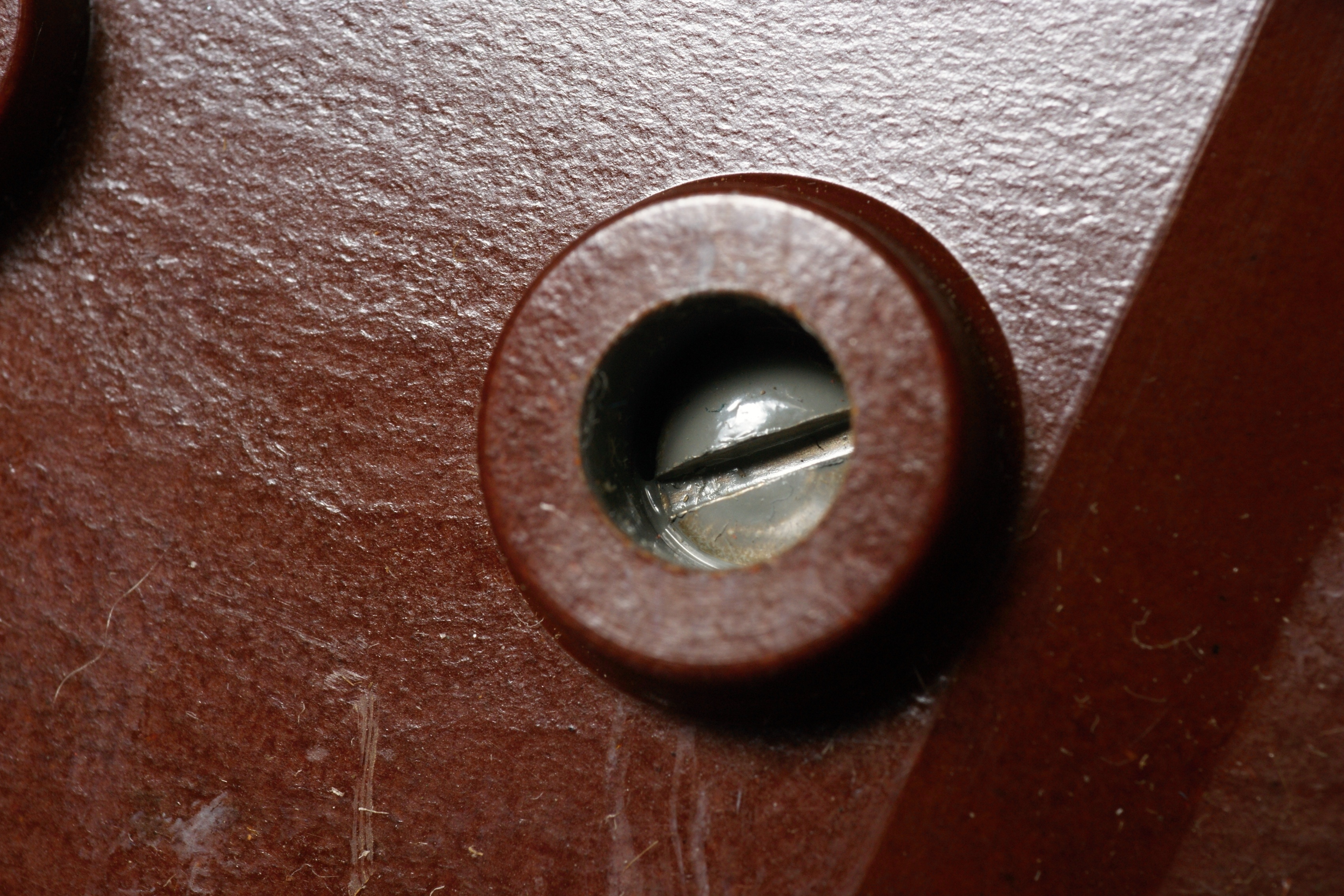

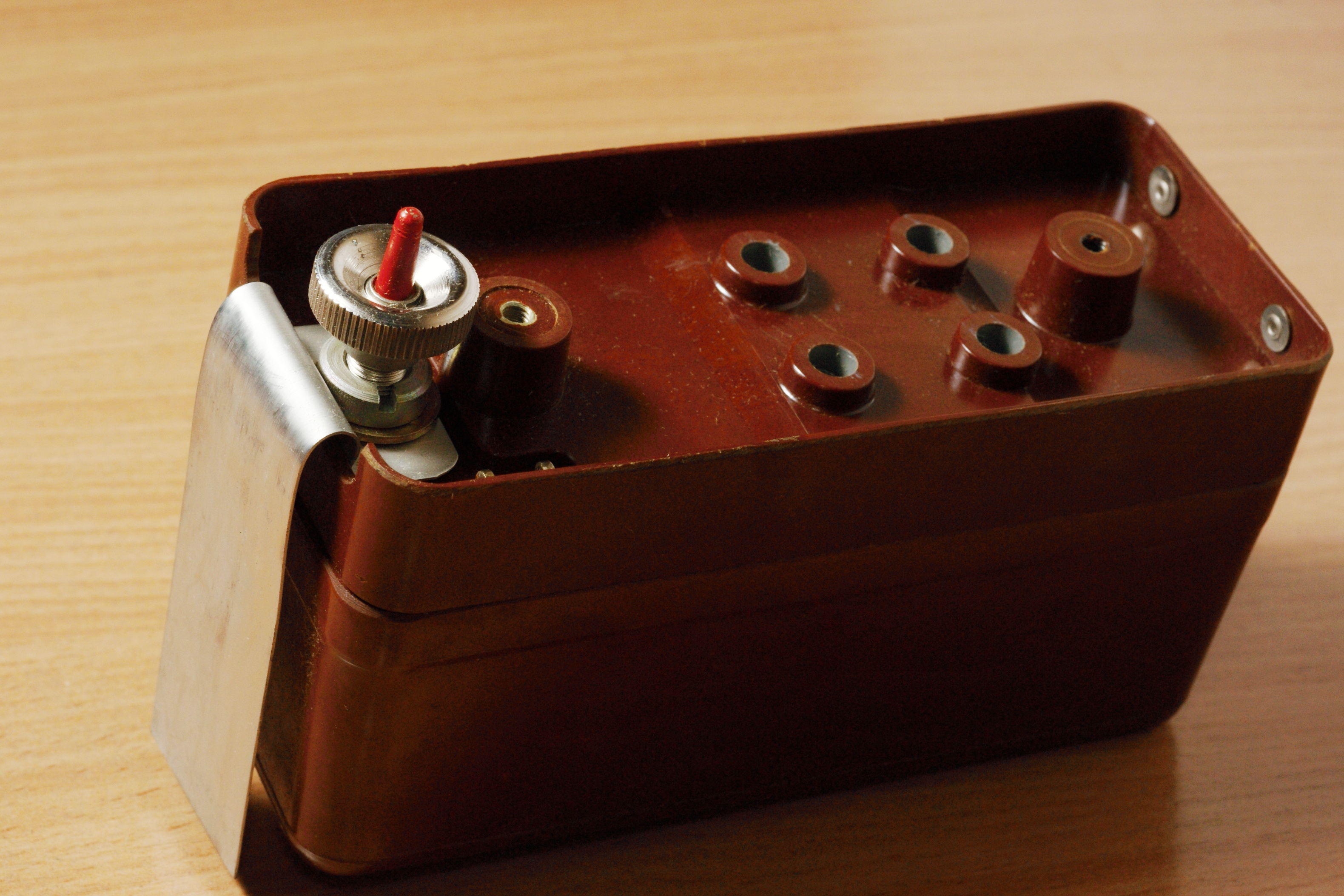

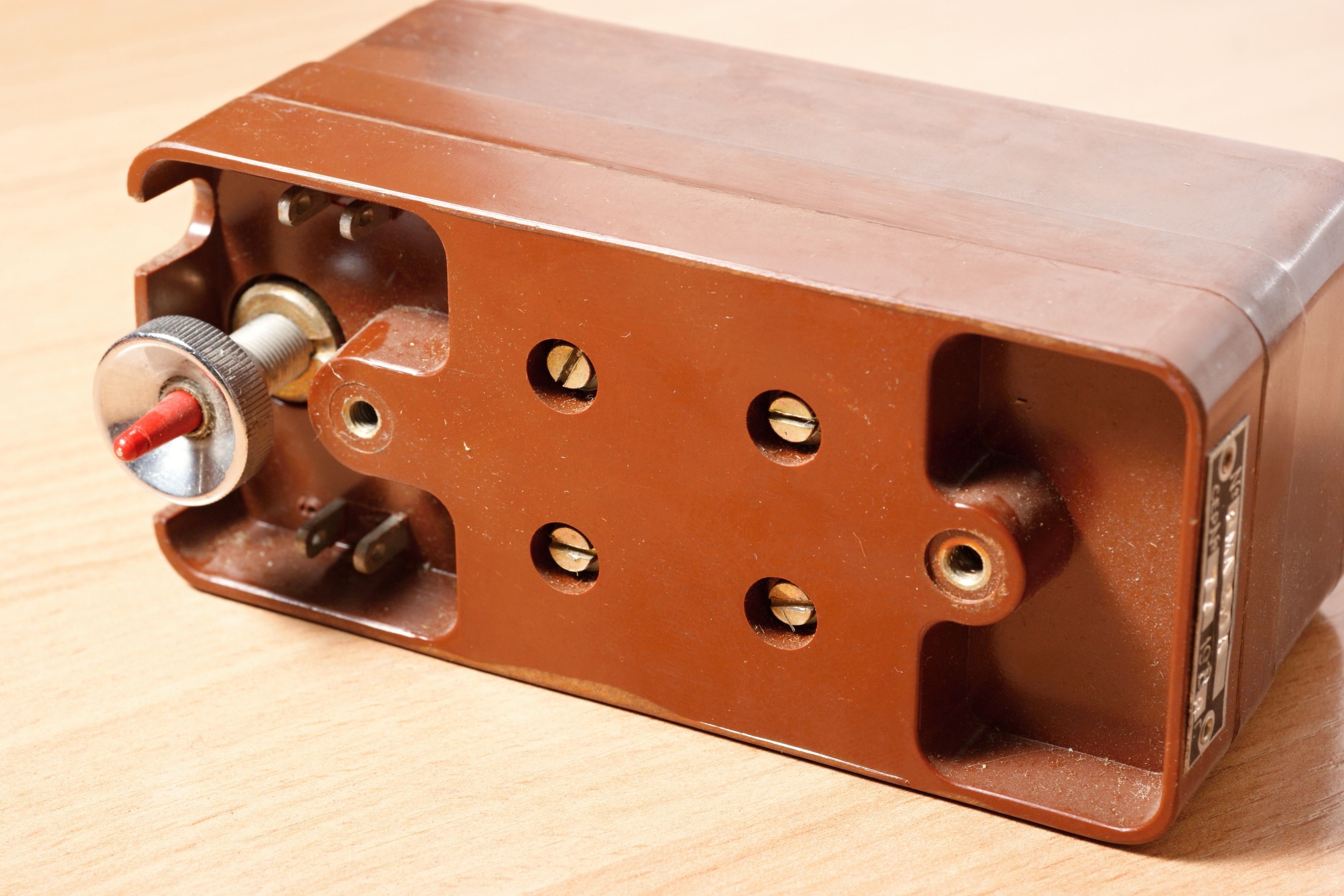

Оригинально решен вопрос об индикации срабатывания: вкладыш сигнализатора, окрашенный в красный цвет, выдвигается наружу и отражается в зеркале сигнализатора. Возврат вкладыша в исходное положение производится вручную.

Любопытно, что эти реле похожи на предохранители ещё и своим сопротивлением. Так, реле на ток срабатывания 2,5 ампера имеет сопротивление обмотки всего 0,269 Ом, а на 35 ампер - 20 миллиОм! Подозреваю, что при таких параметрах обеспечить надежное переключение довольно мощных сигнальных контактов было непростой инженерной задачей...

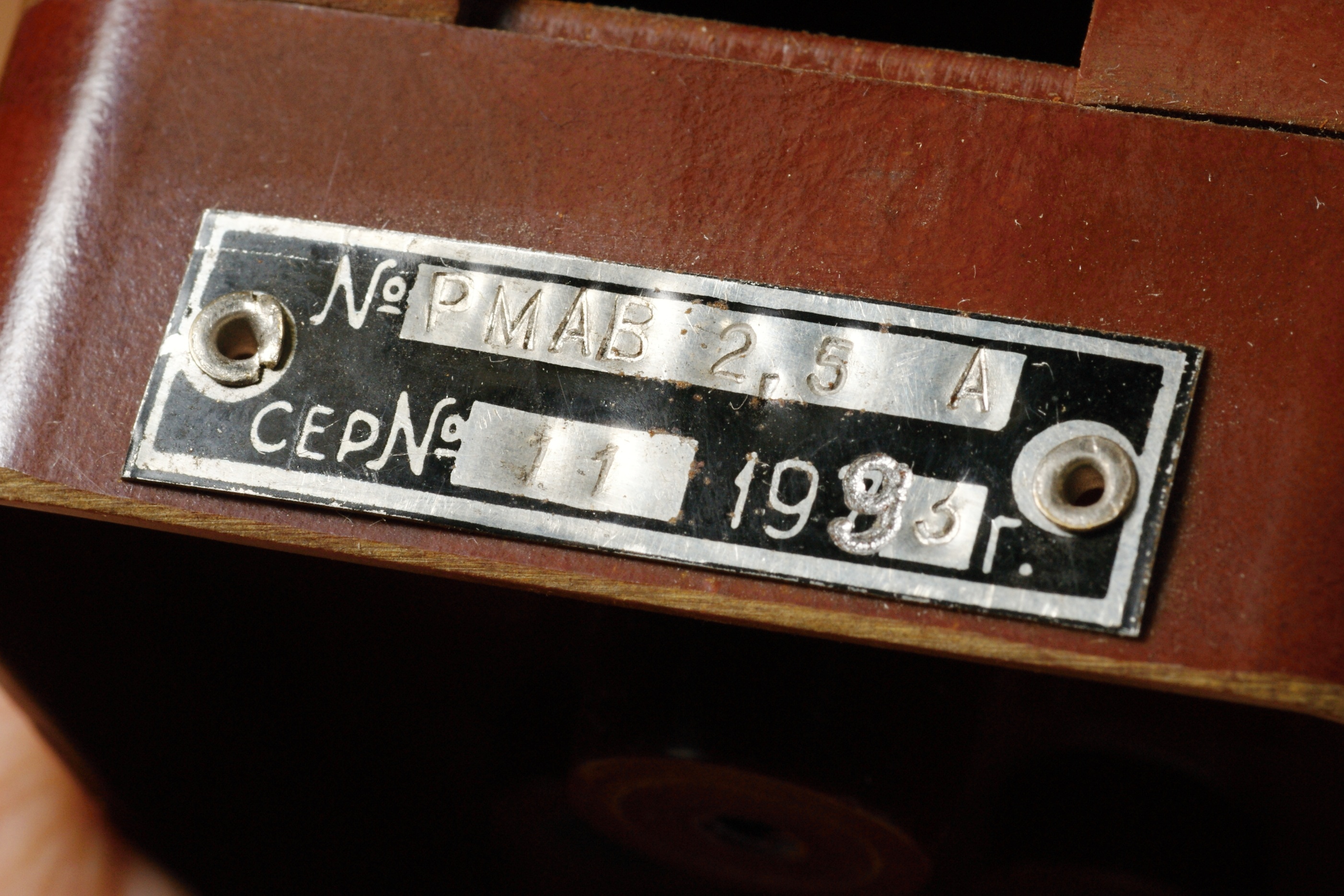

реле РМА

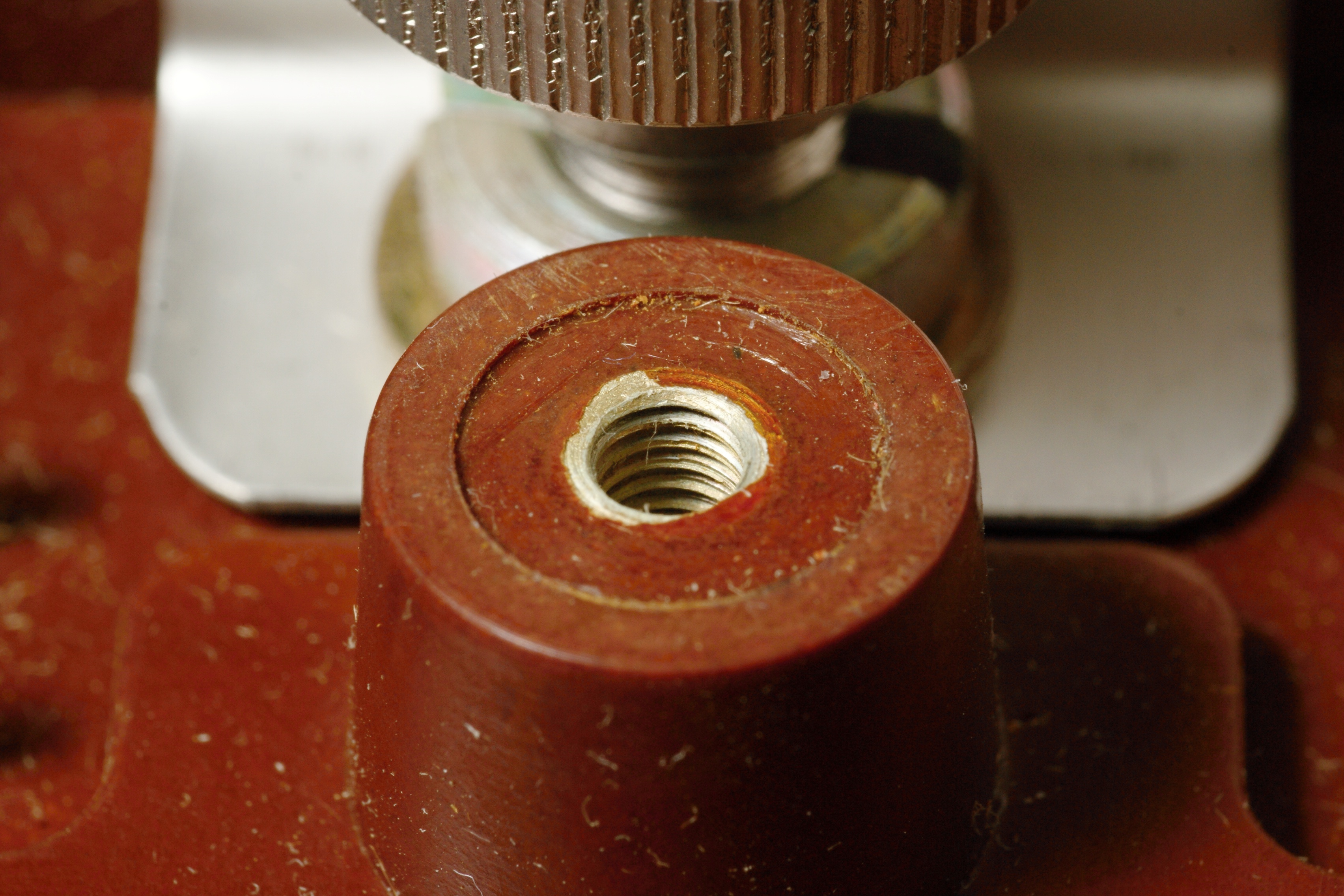

реле РМА

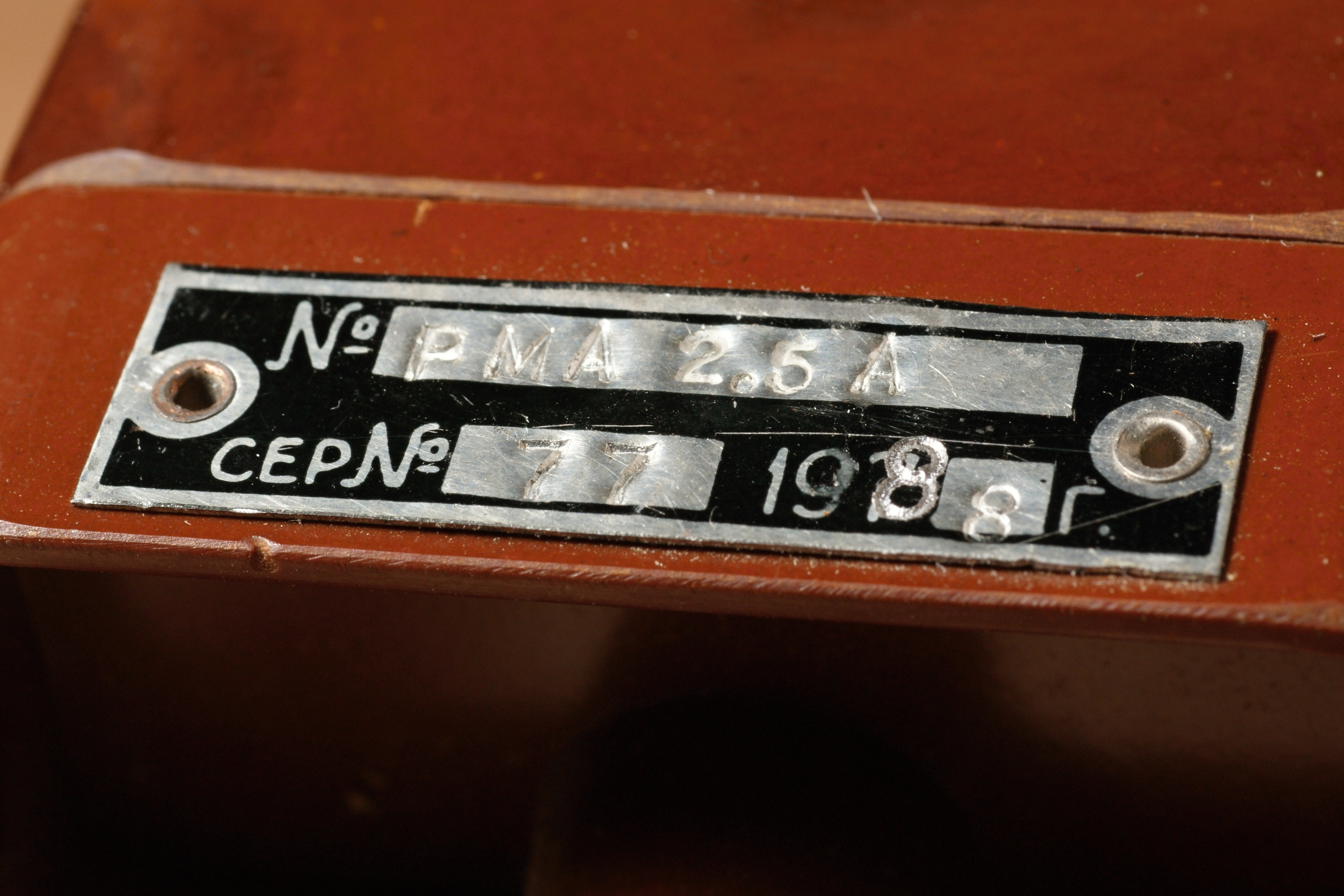

реле РМА

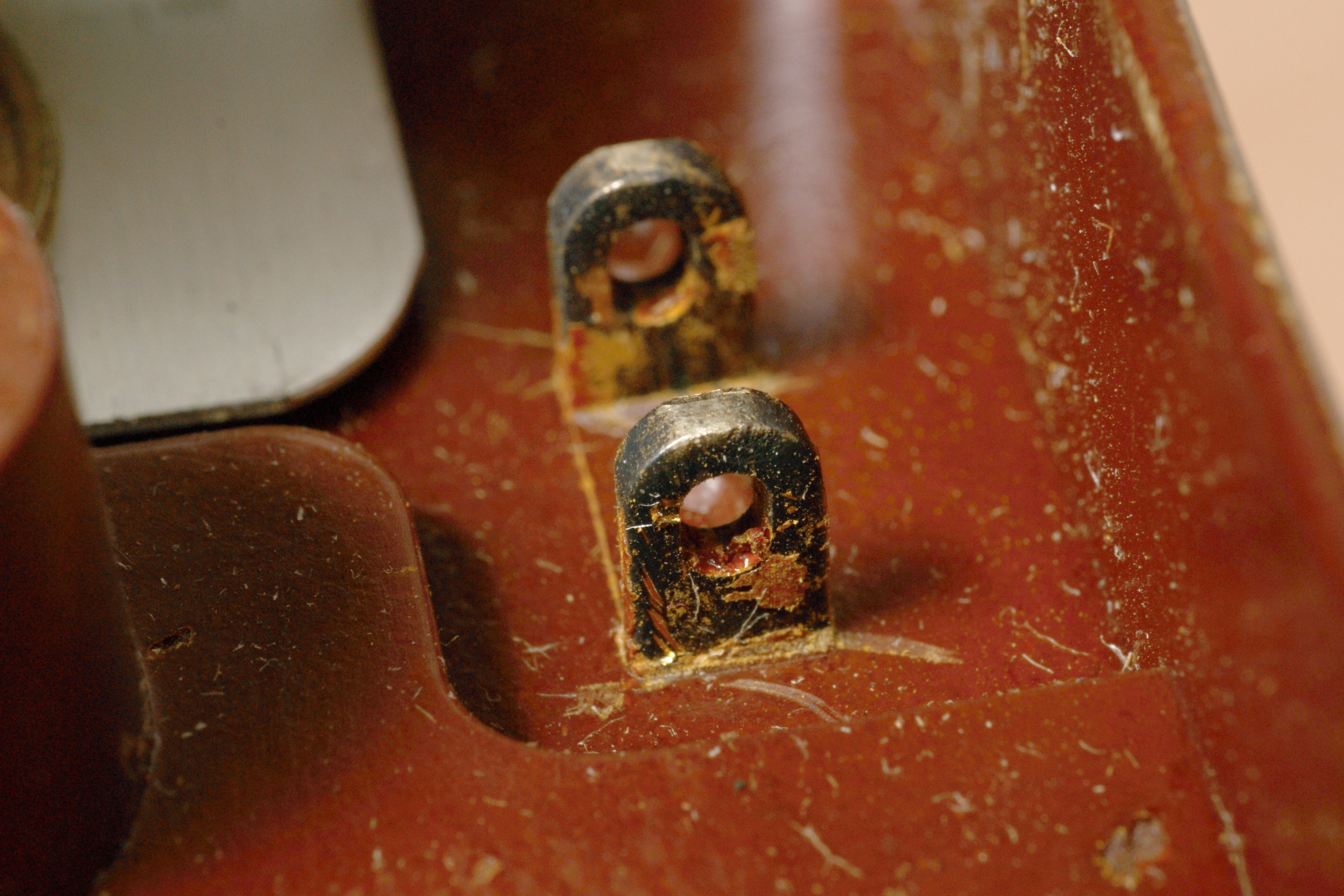

реле РМА

реле РМА

реле РМА

реле РМА

реле РМА

реле РМА

реле РМА

реле РМА

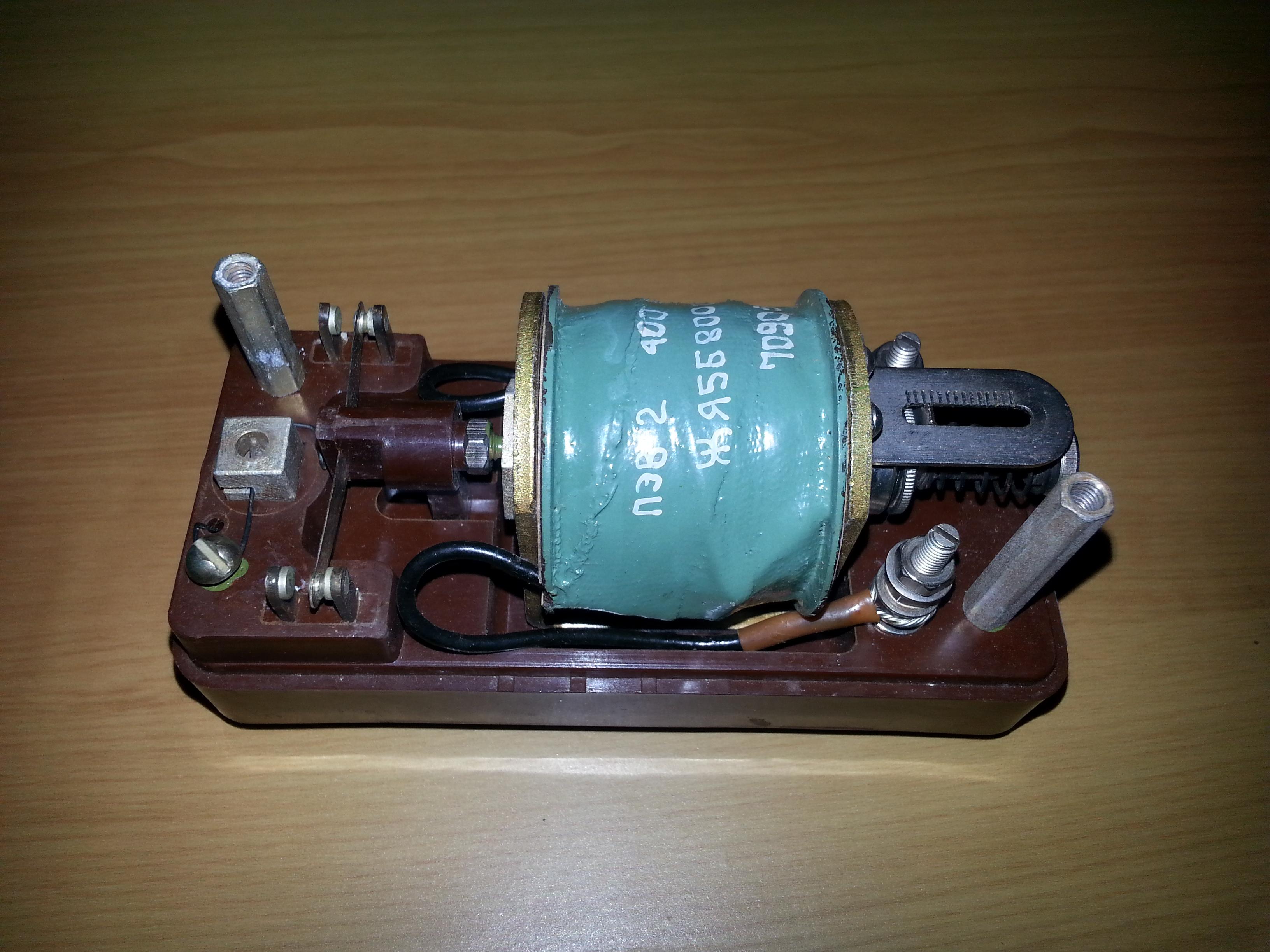

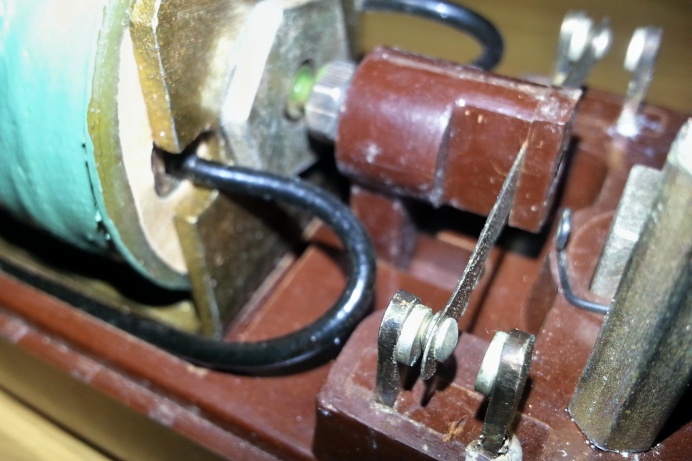

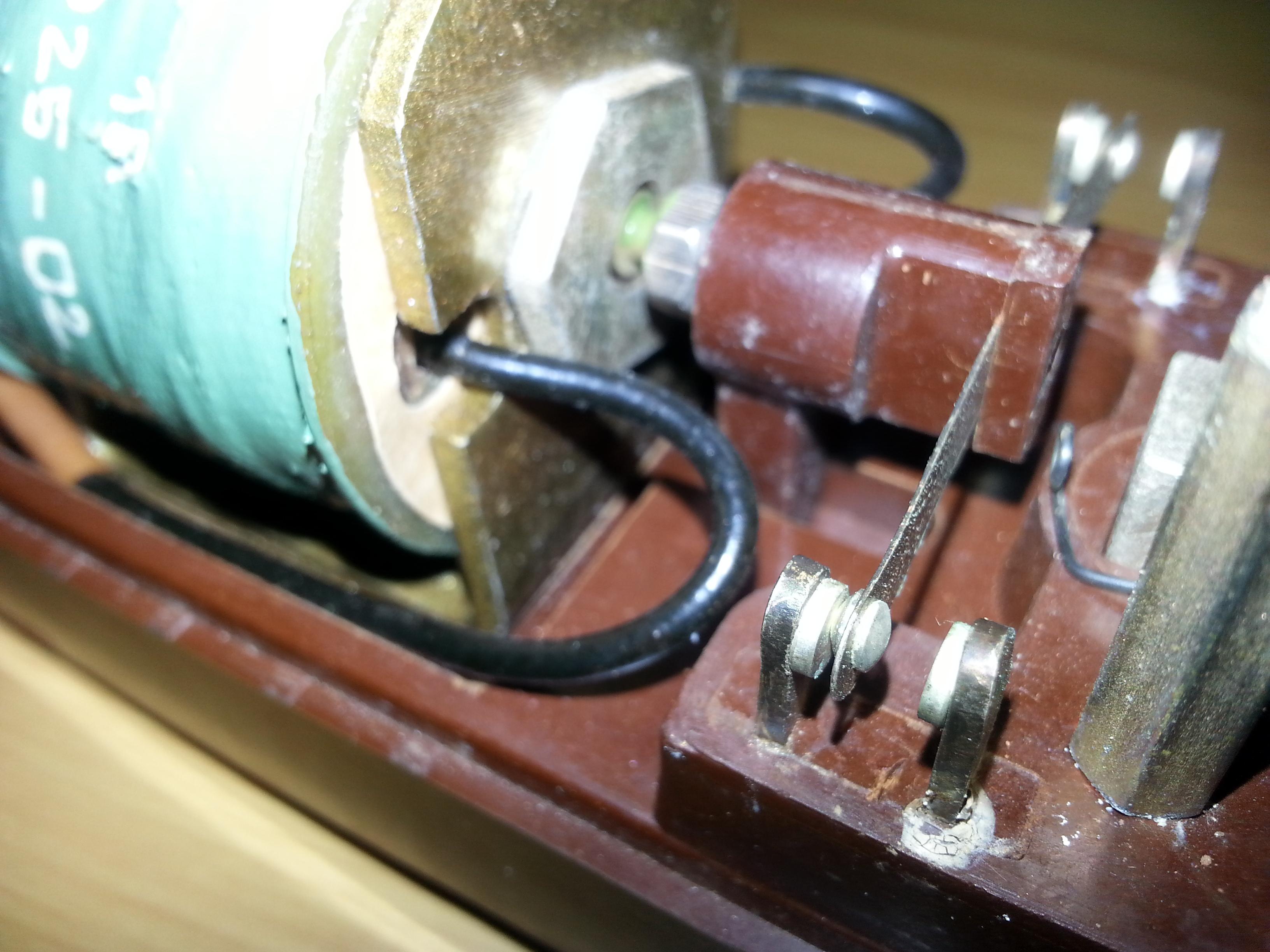

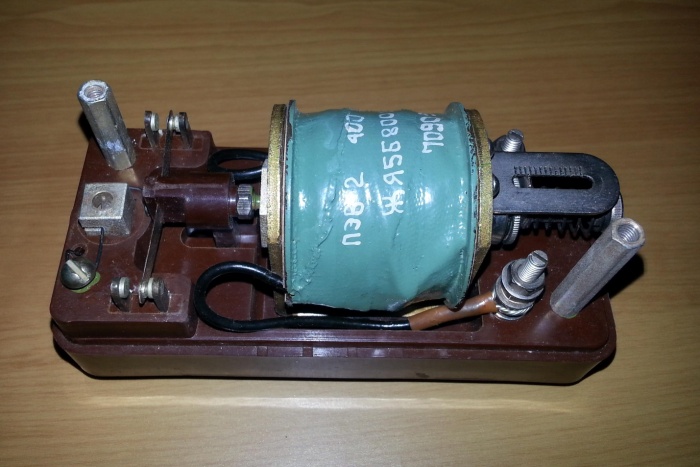

(фото с форума Портативное ретрорадио)

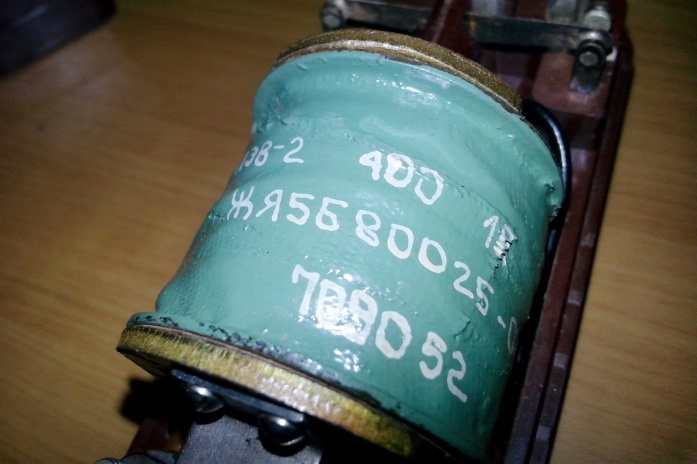

реле РМА
(фото с форума Портативное ретрорадио)

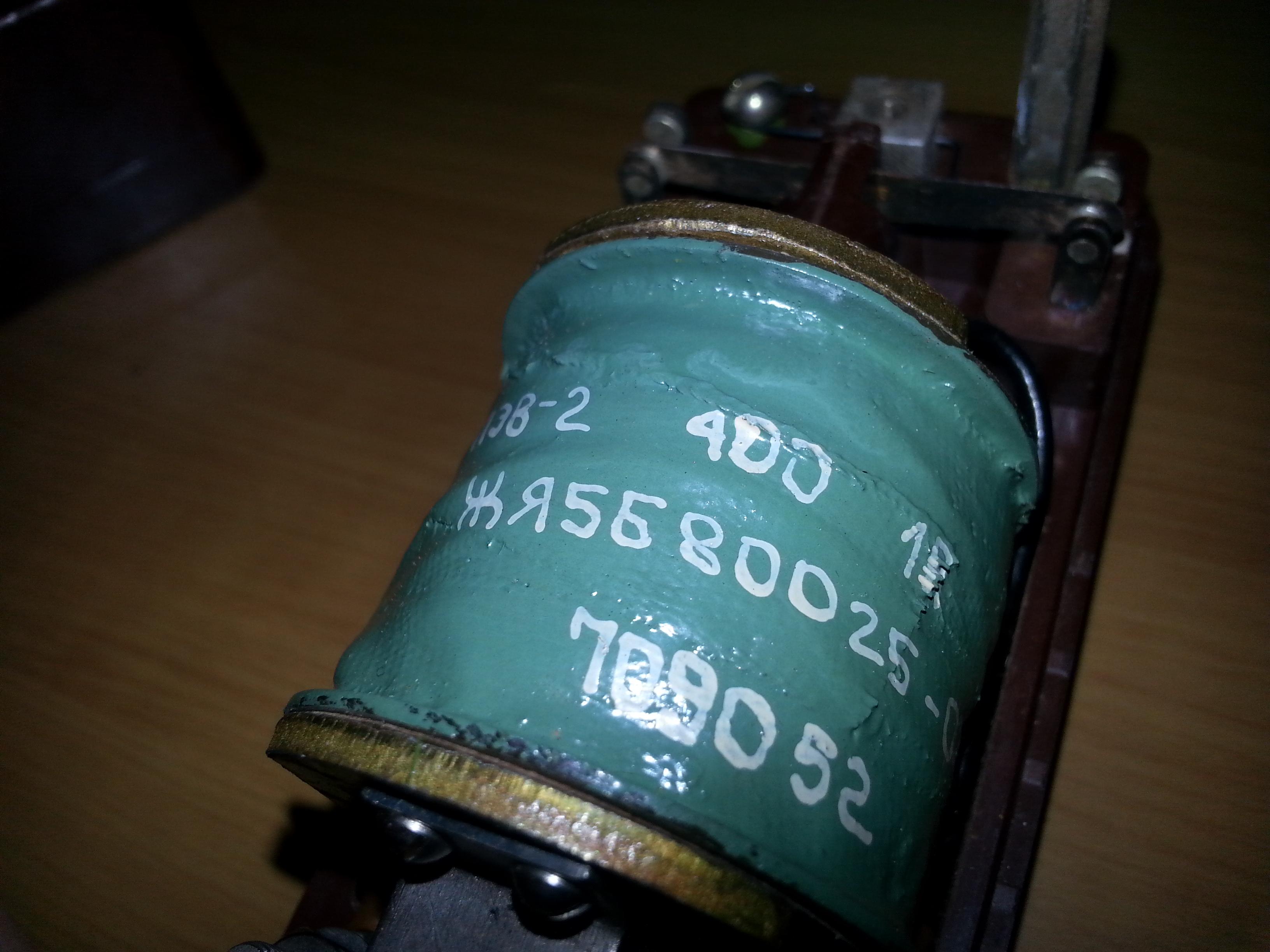

реле РМА
(фото с форума Портативное ретрорадио)

Источники:

1. Реле и контакторы. Справочник. Том III. Проектно-конструкторское бюро. 1964.
