РКЛ-45

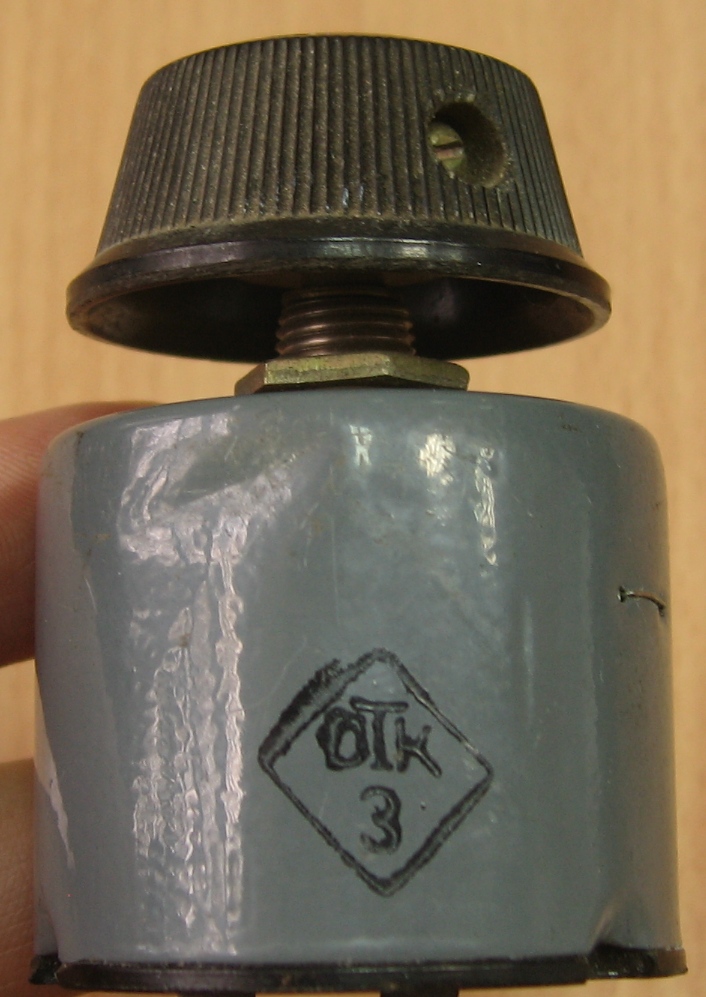

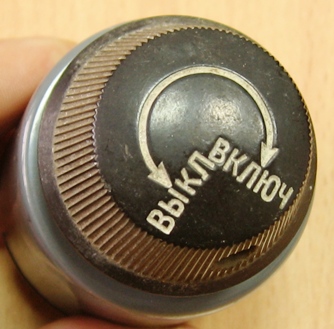

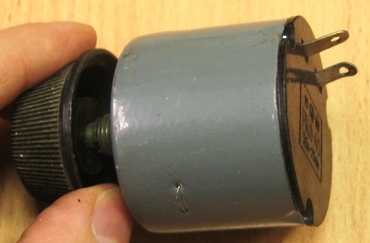

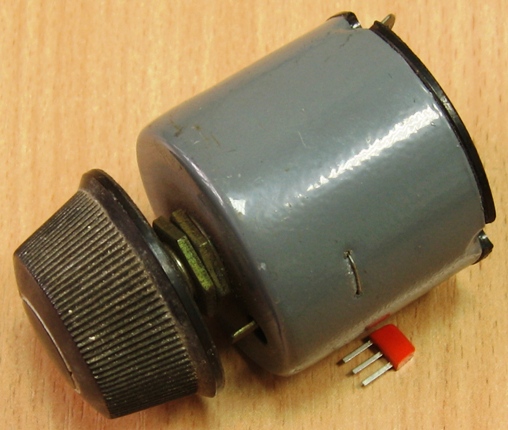

Вот тоже авиационный реостат. Сопротивление 25 Ом, регулируемая мощность 25 Вт.

Применялся, к примеру, для регулировки интенсивности свечения ламп ультрафиолетового облучения УФО-4А, использовавшихся для подсветки приборов в самолете Ту-22Р при пилотировании ночью.

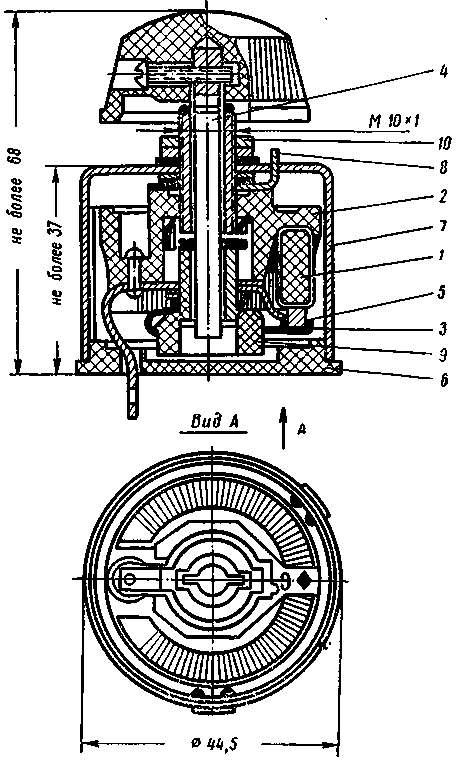

Сопротивление реостата выполнено из нихромовой проволоки, намотанной на фарфоровый сердечник 1. Сердечник укреплен на фарфоровом основании 2 с помощью глазури. Подвижный контакт 3, укрепленный и изолированный относительно оси 4 фарфоровой головкой 9, осуществляет скользящее соединение с обмоткой через медно-графитовую щетку 5. Реостат помещен в стальной кожух 7, закрытый крышкой 6.

Производитель - Кашинский завод электроаппаратуры.

Источники:

1. Техническое описание и инструкция по эксплуатации 0ДХ.141.014ТО.
