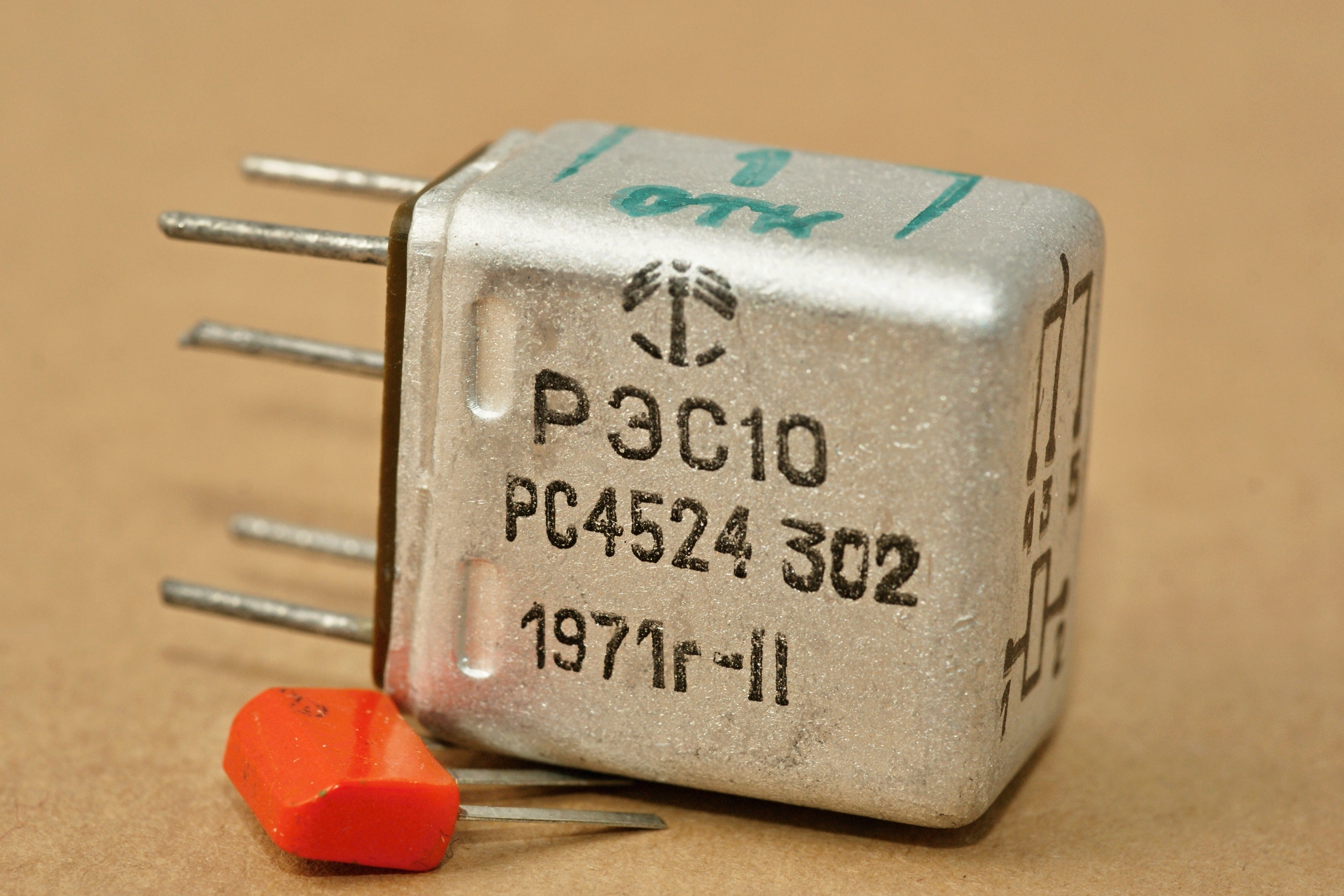

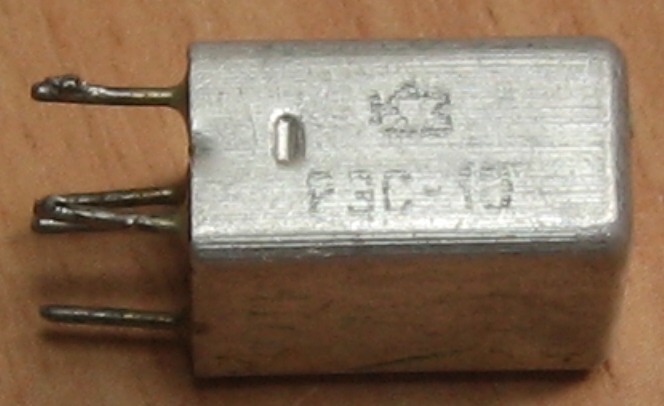

РЭС10 - первое отечественное миниатюрное реле, при этом одно из самых "долгоживущих". Разработано оно было в 50-х годах в ОКБ-3 питерского завода "Северная Заря" (в то время он назывался "Красная Заря") Семеном Михайловичем Шульманом.

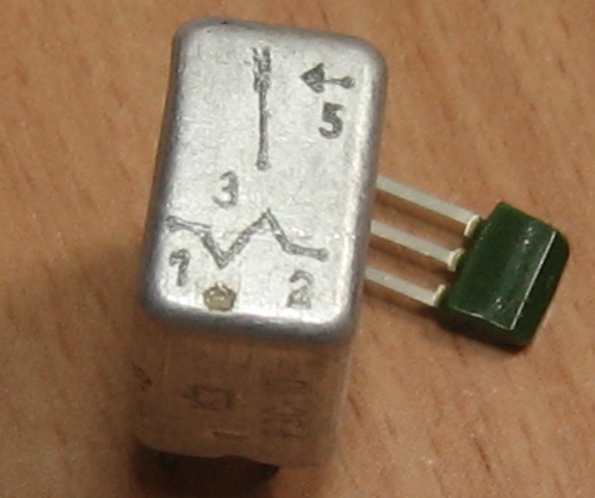

Оно представляет собой миниатюрное реле с одним переключающим контактом, предназначенное для эксплуатации в передвижной аппаратуре. Заводской паспорт от такого реле исполнения 0901; и заводской же справочный лист.
Выпускали их различные заводы СССР, в том числе такие экзотические для отрасли, как Кировский завод "Маяк".

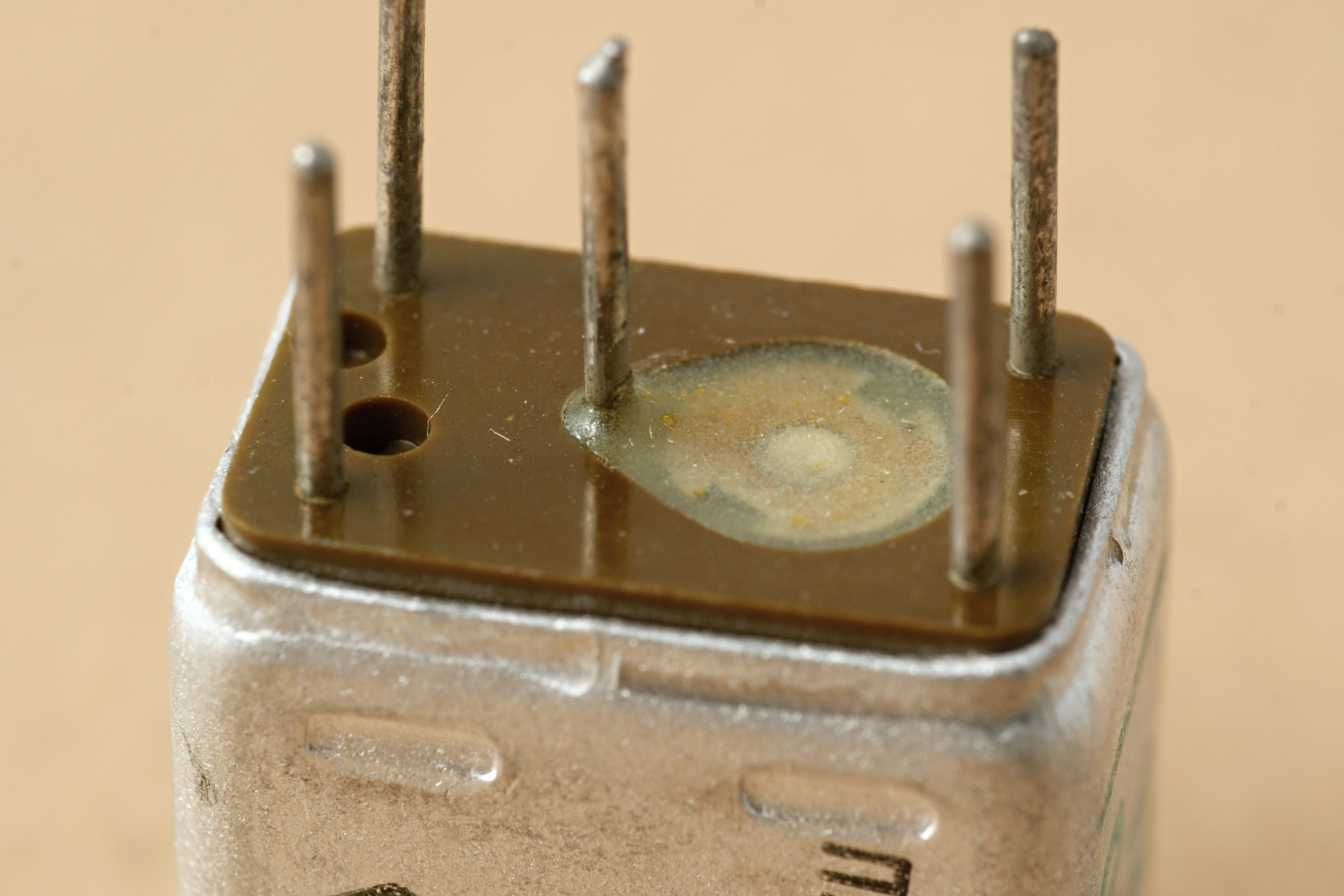

Реле имеет пылезащитный алюминиевый чехол и залито со стороны основания
эпоксидной смолой.

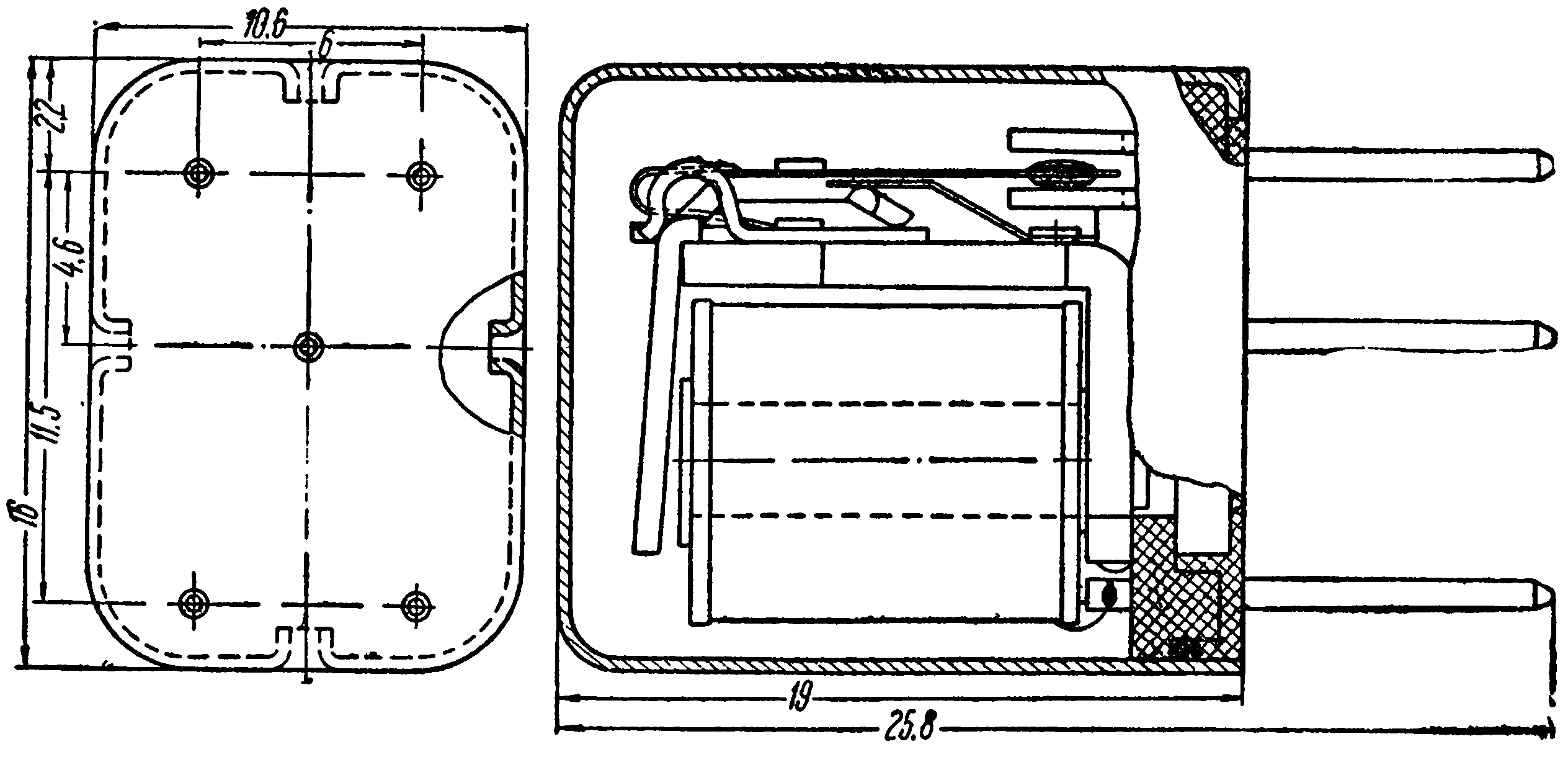

Магнитная система реле - Г-образная однокатушечная клапанного типа.
Диаметр сердечника 3 мм, длина его 11 мм. Диаметр
полюсного наконечника 4,5 мм. Ширина корпуса 8,5 мм, толщина 1,2 мм.
Якорь фиксируется на корпусе двумя ушками
специальной скобки, приклепанной к корпусу, и удерживается двумя
возвратными пружинами из бериллиевой бронзы. Толщина якоря 0,7 мм.
Сердечник и корпус крепятся с помощью круглой гайки
к основанию из теплостойкой пластмассы. Каркас катушки
отпрессован из той же пластмассы.
Обмотка выполнена из теплостойкой проволоки марки
ПЭТВ и защищена снаружи лентой из фторопласта. Внутренний
диаметр обмотки 3,5 мм, длина ее 8,9 мм, высота 1,8-2,2 мм.
Неподвижные контакты имеют цилиндрическую форму,
они приварены к внутренним торцам выводных штырьков,
запрессованных в основание реле. Подвижной контакт укреплен на
подвижной контактной пружине, приклепанной к якорю реле и
соединенной с корпусом тонкой бронзовой ленточкой. Контактная
пружина изготовлена из бериллиевой бронзы; рабочая длина пружины
5,3 мм, ширина ее 2,5 мм и толщина 0,15 мм. Диаметр подвижного
контакта 1,5 мм, неподвижных - 0,8 мм. Материал контактов - ПлИ-10.
В основание реле запрессовано пять выводных штырьков для
включения в печатную схему.
Ход якоря реле 0,3-0,4 мм, штифта отлипания нет. Зазор
между контактами 0,15-0,2 мм, давление в контактах 8-12 Г.
Давление возвратных пружин 17-25 Г.
Мощность, потребляемая реле при срабатывании, 0,29
- 0,34 Вт (с замыкающим контактом 0,16-0,18 Вт).
Наибольшее сопротивление обмотки 4500 Ом (d = 0,03
мм); минимальный ток срабатывания при замыкающем контакте 6 мА,
и при переключающем контакте 8 мА. Коэффициент возврата реле
0,12-0,40.
Контакты реле выдерживают 106 циклов при
активной нагрузке 2А-30 В или 0,3 А-250 В постоянного тока, а
также 0,25-115 В переменного тока частотой от 50 до 400 Гц.
Время срабатывания реле при номинальном напряжении
не более 5 мсек, время отпускания не более 3 мсек.

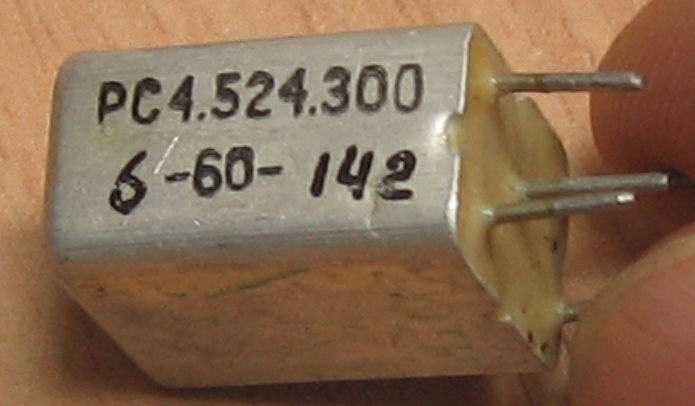

Здесь паспорт еще с обозначением по старой системе, ныне это РС4.529.031-01. Один контакт на замыкание, сопротивление обмотки 4500 Ом, ток срабатывания/отпускания - 6/0,8 мА.
сплошная линия - теория; пунктир - эксперимент

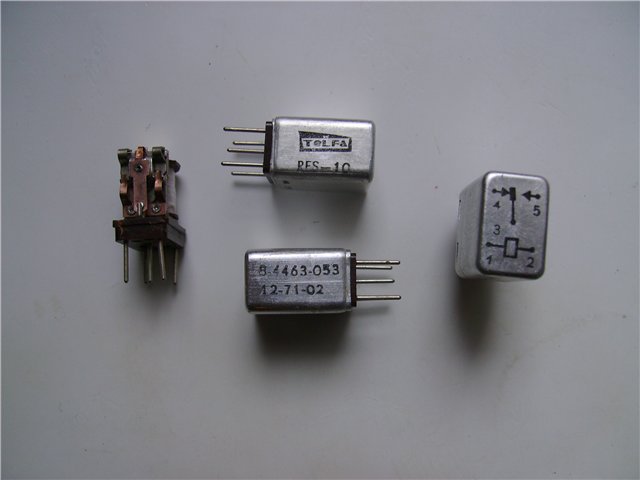

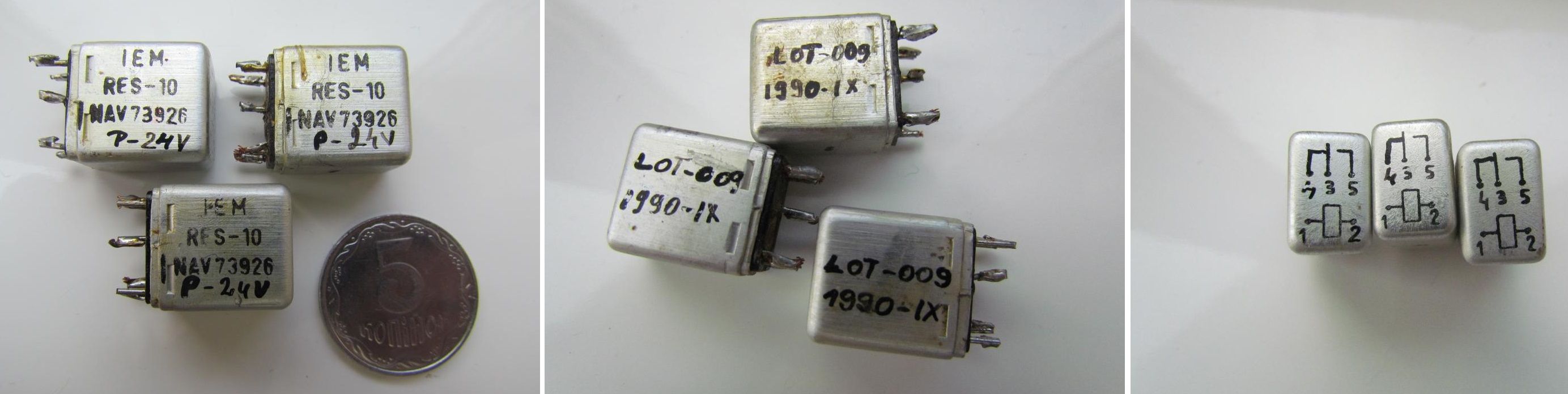

Эти реле выпускались и в Польше. Надо полагать, по лицензии:
(фото с форума Портативное ретрорадио)
(фото с аукциона Aukro.ua)
Источники:
1. Справочник по элементам автоматики и телемеханики.
Электромагнитные реле. Под редакцией Б. С. Сотскова. Издательство: М.-Л.: ГЭИ, 1958.
2. Витенберг М.И. Расчет
электромагнитных реле для аппаратуры автоматики и связи. М.-Л
: Госэнергоиздат, 1961.
3. Аранович Б.И., Шамрай Б.В. Электромагнитные устройства автоматики. М.-Л.,
издательство «Энергия», 1965.
4. Справочник электротехника в двух томах. Под общей редакцией инж. А.Д. Смирнова. Том второй.
Выпуск третий. Реле защиты и автоматики. М.-Л., "Энергия", 1965.
5. Справочник. Часть III. Выпуск 5. Реле и контакторы. - 1966.
6. Витенберг М.И. Расчет электромагнитных реле для аппаратуры
автоматики и связи. Изд.3, перераб. и доп., М.-Л : Энергия, 1966.
7. Игловский И.Г. и Владимиров Г.В. Справочник по
электромагнитным реле. Л., "Энергия", 1975.
8. Каталог "Изделия промышленности
средств связи". Номенклатурный
справочник на 1982 год. Электромагнитные
механизмы (реле). - Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1982.
9. Слаботочные реле/Г.Я. Рыбин, Б.Ф. Ивакин, А.Д. Животченко,
В.В. Соболев. - М.: Радио и связь, 1982. (Элементы радиоэлектронной аппаратуры).
10. Каталог "Изделия промышленности
средств связи". Серия 4. Электромагнитные
механизмы (реле). Тематический выпуск "Электромагнитные
механизмы (реле)". Часть I. - Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1983.
11. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным
электрическим реле.- 2-е изд., перераб. и доп.- Л.:
Энергоатомиздат. Ленингр. отд-ние, 1984.
12. Каталог "Изделия промышленности средств связи". Серия 4. Реле слаботочные. Тематический
выпуск "Реле слаботочные". Часть I. - Центральный отраслевой орган научно-технической
информации «ЭКОС», Москва, 1988.
13. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным
электрическим реле.- 3-е изд., перераб. и доп.- Л.:
Энергоатомиздат. Ленингр. отд-ние, 1990.
