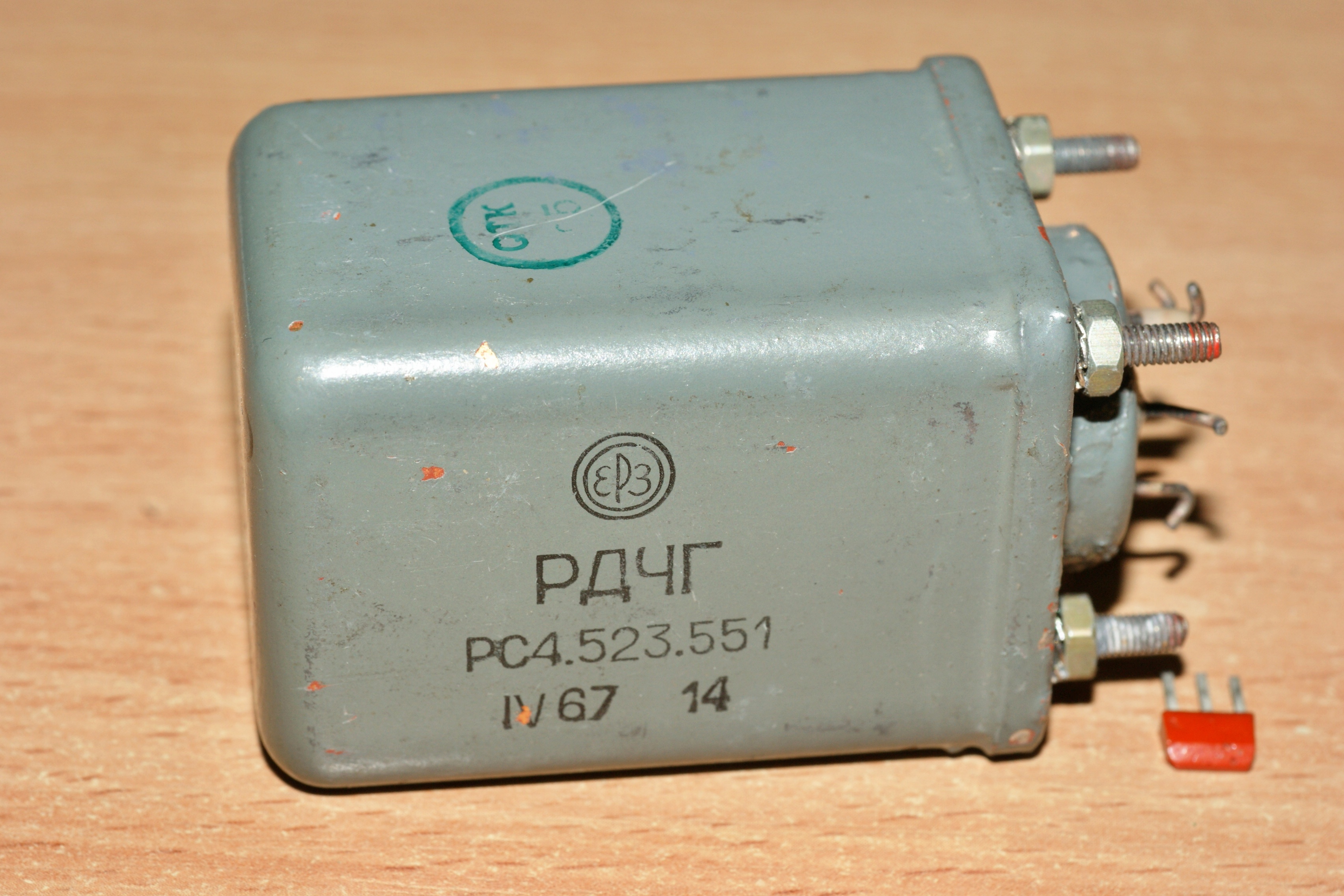

(Р)еле (Д)вухкатушечное (Ч)увствительное (Г)ерметичное; оно
представляет собой электромагнитное реле с одним переключающим контактом, предназначенное для
эксплуатации в передвижной аппаратуре автоматики.
Реле соответствует общим техническим условиям РХ0.074.005ТУ и
техническим условиям РС0.452.026ТУ.
Разработаны они были в 50-х годах в лаборатории специальных реле ОКБ-3 питерского завода "Северная Заря" (в то время он назывался "Красная Заря"); в номенклатуре реле от 1951 года оно числится, но в справке 1954 года ещё стоит пометка "в массовом производстве не освоены".
"Красная Заря" довольно быстро передала их производство на Ереванский релейный завод. Выпуск РДЧГ был прекращён в 1979 году, с рекомендуемой заменой на РЭС59.
Конструкция магнитной системы с двумя сердечниками (П-образная) клапанного типа получается более компактной, виброустойчивой и чувствительной. Обмотки у реле РДЧГ соединены последовательно.
Сопротивление электрического контакта не более 0,6 Ом.
Номинальная нагрузка контактов 0,4 А, 27 В постоянного тока.
Срок службы контактов при активной нагрузке 10б циклов.
Время непрерывной работы реле: при нормальном атмосферном давлении и
температуре окружающей среды +85°С - 150ч,
при пониженном атмосферном давлении (15 мм рт. ст.) и температуре окружающей среды +20°С
- 40 ч.
Изоляция обмотки реле выдерживает испытательное напряжение 1500 В (эфф.) переменного тока, контактов — 500 В (эфф.)
Сопротивление изоляции не менее 5000 Мом, после пребывания в условиях повышенной
влажности — не менее 100 МОм.
Условия применения - колебания температуры от —60 до +85° С,
в условиях тропической влажности (относительная влажность до 98% и температура до +40° С),
атмосферное давление до 41 мм.
Виброустойчивость - в диапазоне частот от 16 до 80 Гц и ускорении до 4 g
(в обесточенном состоянии допускается вибрация размыкающих контактов,
замыкания замыкающих контактов не должно быть), центробежные ускорения до 8 g.
Реле выдерживает 1000 ударов с ускорением 4 g;
поздние выпуски - 10000 ударов.

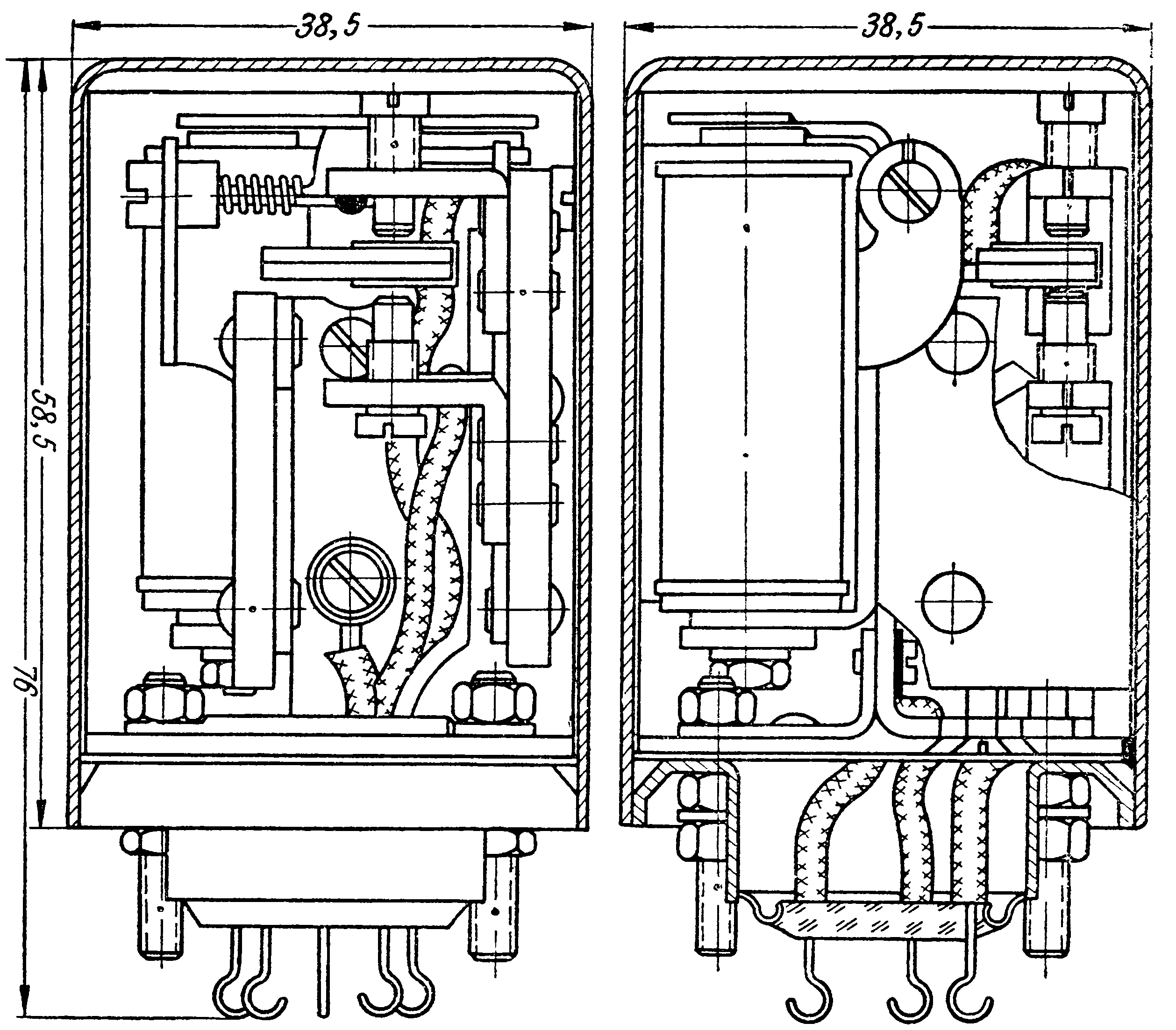

Магнитная система реле имеет П-образную форму
и состоит из двух катушек с сердечниками, замыкаемых плоским якорем. Сердечники,
основание и якорь реле изготовлены из пермаллоя марки 50НХС.
Контактная система реле жесткая. Неподвижные контакты укреплены на двух регулируемых винтах,
расположенных на латунных угольниках, приклепанных к плате из текстолита.
Размыкающий контакт изготовлен из вольфрама, замыкающий контакт — из серебра Ср999.
Подвижный серебряный контакт припаян к латунному рычагу якоря.
Якорь уравновешен относительно оси вращения и имеет спиральную возвратную пружину.
Зазор между контактами 0,09 мм. Давление в размыкающем контакте 50 Г, в замыкающем — 125 Г.

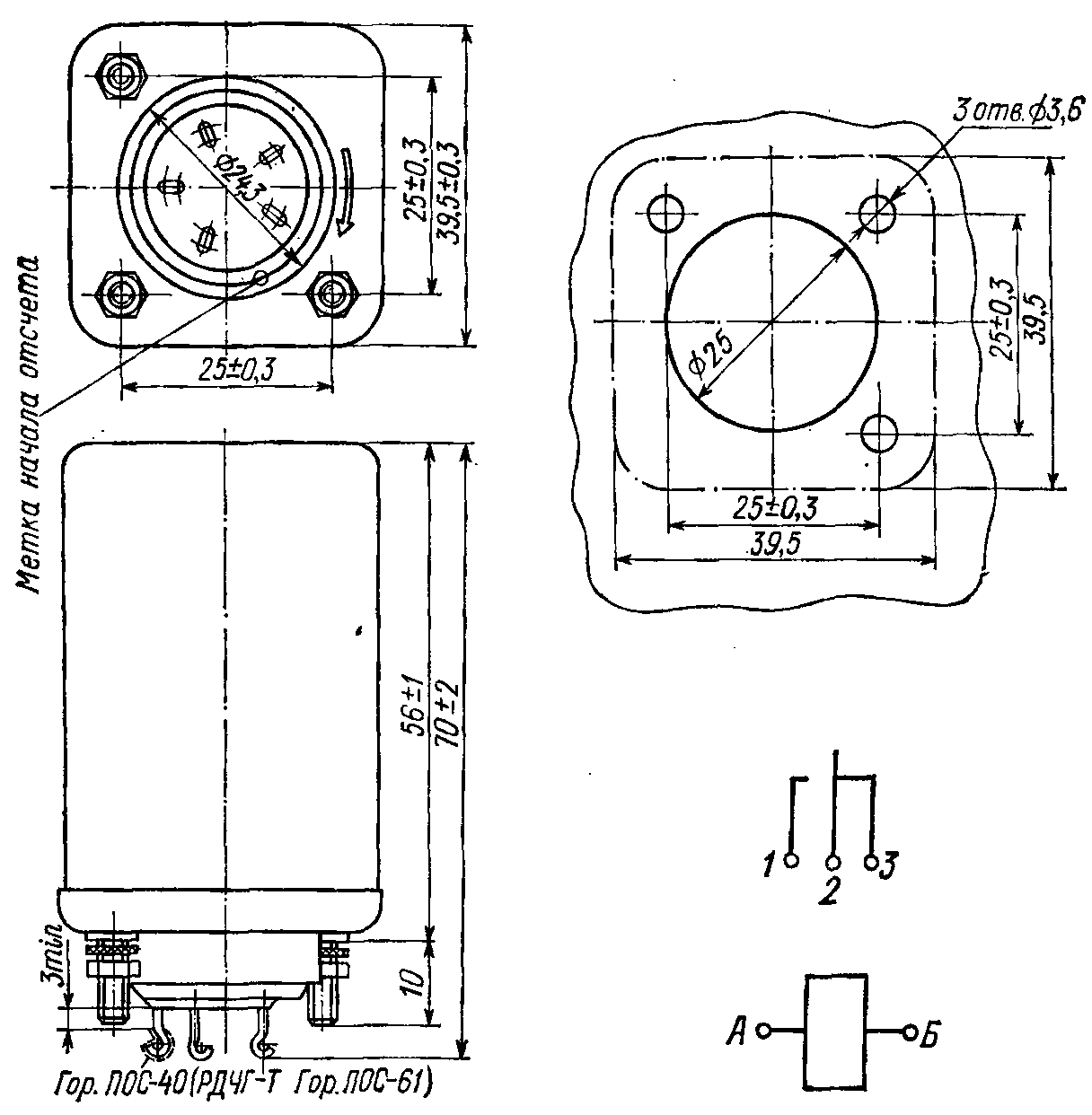

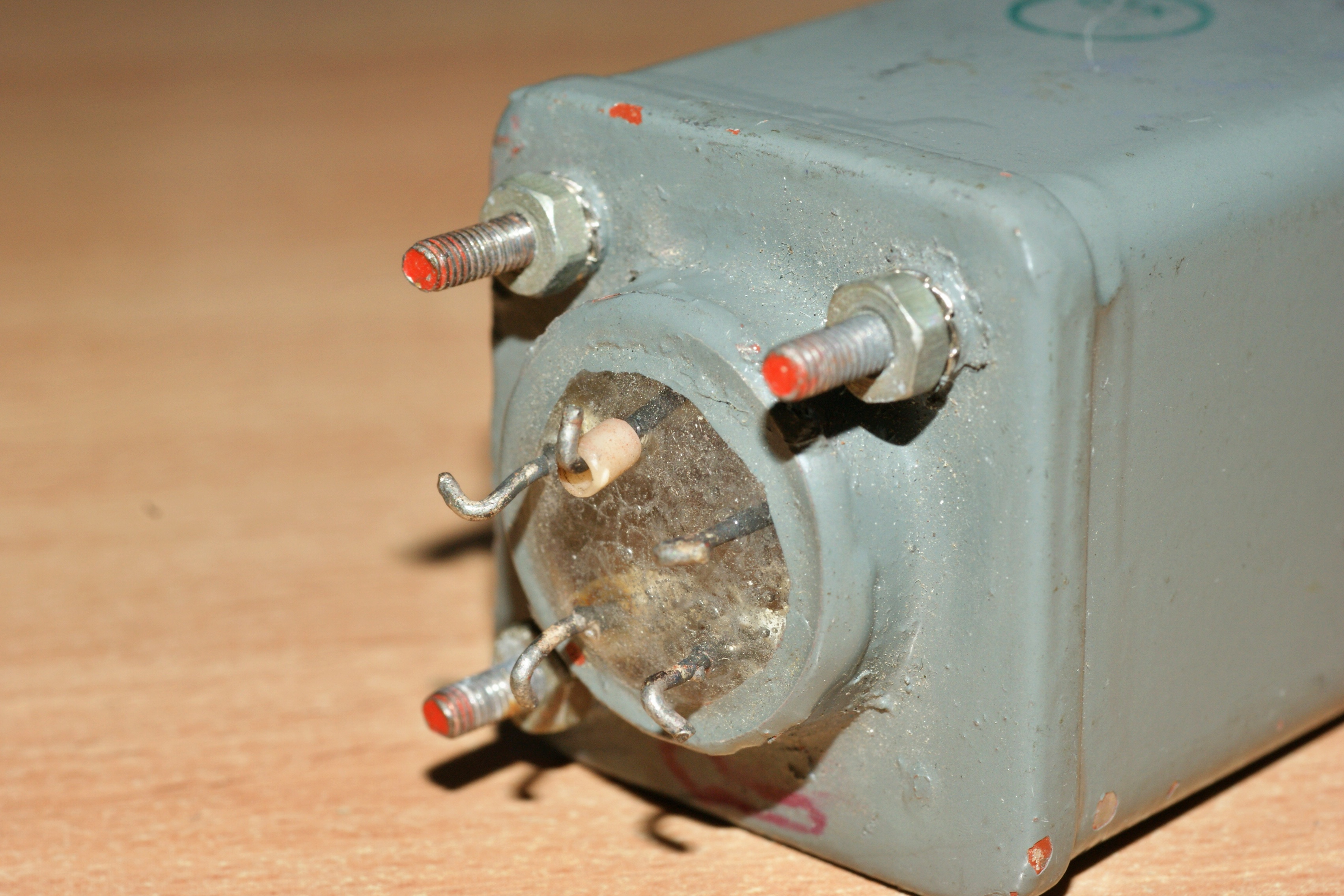

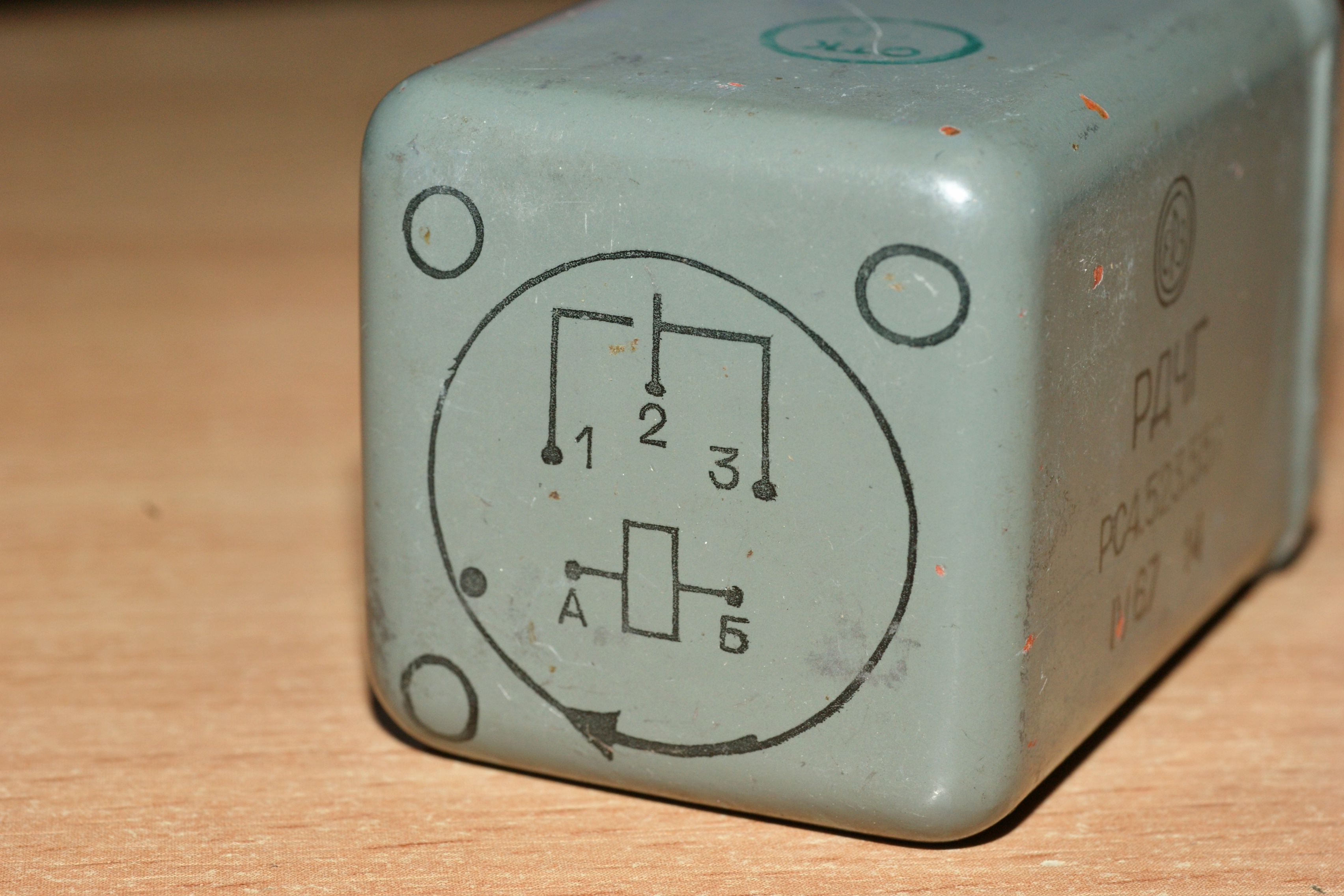

Кожух реле изготовлен из латуни и окрашен в серый цвет. Герметизация осуществлена
с помощью стеклянного цоколя с пятью выводными крючками.

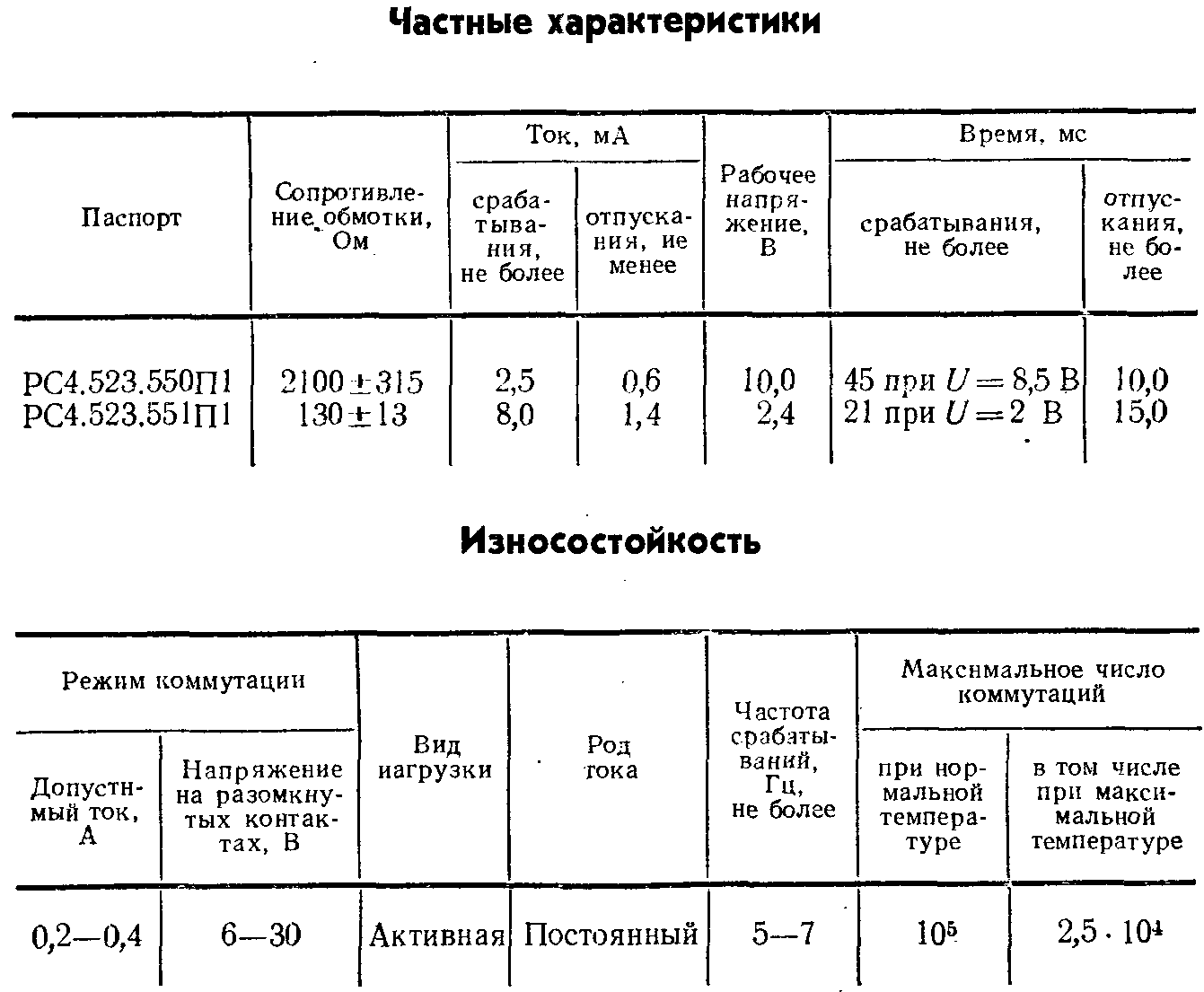

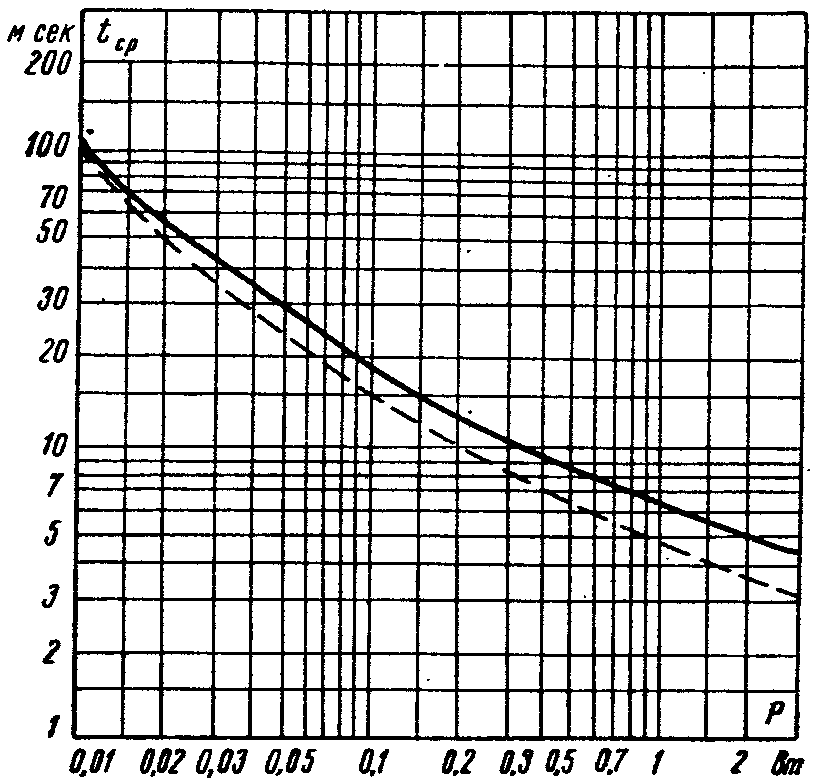

Мощность, потребляемая реле при срабатывании, не более 13,2 мВт
(ток срабатывания не более 2,5 мА при сопротивлении обмотки 2100 Ом и числе витков 2x11000
провода диаметром 0,08 мм марки ПЭЛ, ток отпускания не менее 0,6 мА).
Коэффициент возврата реле не менее 0,24. При увеличении остаточного воздушного зазора
между сердечником и якорем до 0,3—0,4 мм (вместо 0,05—0,1 мм) коэффициент возврата реле
возрастает до 0,65—0,75, но мощность срабатывания увеличивается до 35—50 мВт (AWс = 86...102).
Наибольшее сопротивление обмотки реле 14000 ом при проволоке диаметром 0,05 мм марки ПЭЛ;
число витков обмотки 2 X 28000.
Источники:
1. Справочник по элементам автоматики и телемеханики.
Электромагнитные реле. Под редакцией Б. С. Сотскова. Издательство: М.-Л.: ГЭИ, 1958.
2. Витенберг М.И. Расчет
электромагнитных реле для аппаратуры автоматики и связи. М.-Л
: Госэнергоиздат, 1961.
3. Справочник электротехника в двух томах. Под общей редакцией инж. А.Д. Смирнова. Том второй.
Выпуск третий. Реле защиты и автоматики. М.-Л., "Энергия", 1965.
4. Витенберг М.И. Расчет электромагнитных реле для аппаратуры
автоматики и связи. Изд.3, перераб. и доп., М.-Л : Энергия, 1966.
5. Игловский И.Г. и Владимиров Г.В. Справочник по
электромагнитным реле. Л., "Энергия", 1975.
6. Слаботочные реле/Г.Я. Рыбин, Б.Ф. Ивакин, А.Д. Животченко, В.В. Соболев. - М.:
Радио и связь, 1982. (Элементы радиоэлектронной аппаратуры).
