ПТМК

Один из весьма редких членов семейства резисторов ПТх - (П)роволочный (Т)очный (М)алогабаритный (К)онстантановый. Любопытно, что иногда встречается расшифровка "... из "(М)ягкой (К)онстантановой проволоки"

Резисторы выполнены на основе константанового провода с многослойной намоткой.

Электрические параметры

Диапазон выпускаемых номиналов - ПТМК-0,5 200 Ом ... 3 кОм; ПТМК-1 1 ... 100 Ом
Максимально допустимая рассеиваемая мощность - 0,5 и (редко) 1 Вт
Допускаемое отклонение от номинального сопротивления - судя по справочникам, +0,25% +0,5% +1%; но вот на фото явно 5-процентный...
Рабочее напряжение 400 В
Диапазон рабочих температур -60 ... +125°С

Производитель - Алагирский завод сопротивлений

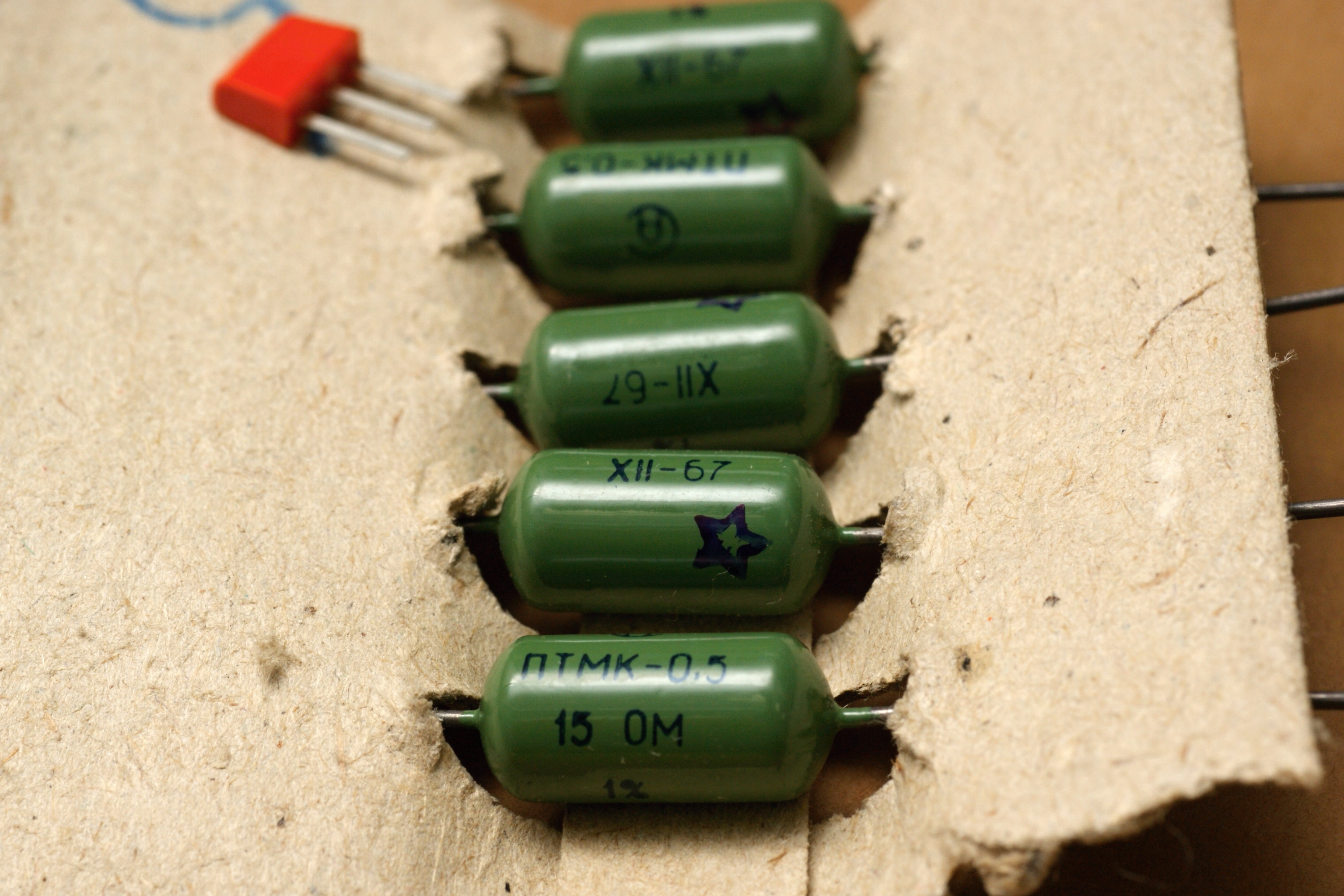

(фото с форума "Портативное ретрорадио")

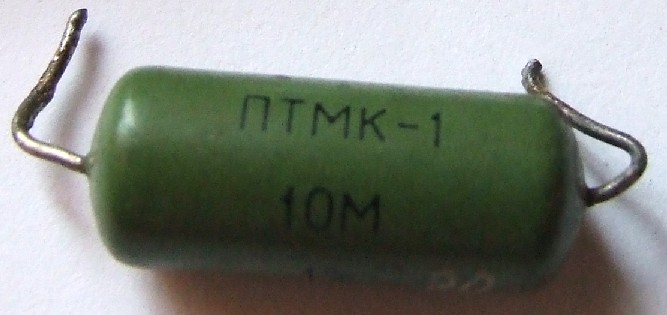

(фото с форума "Портативное ретрорадио")

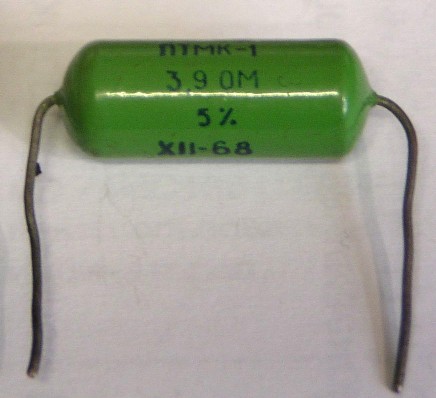

(фото с форума "Портативное ретрорадио")

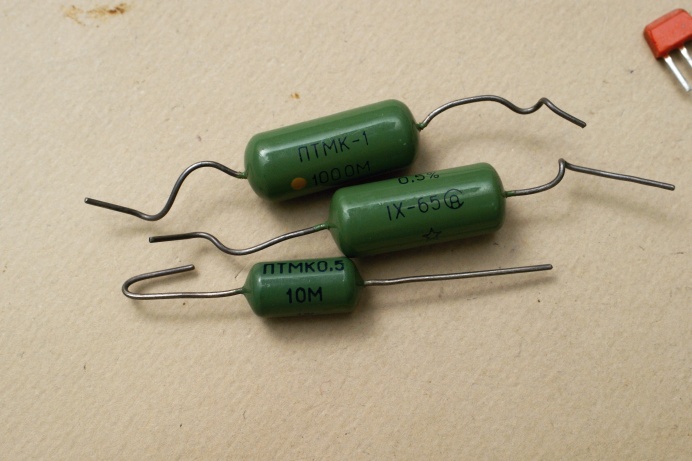

(фото с форума "Портативное ретрорадио")

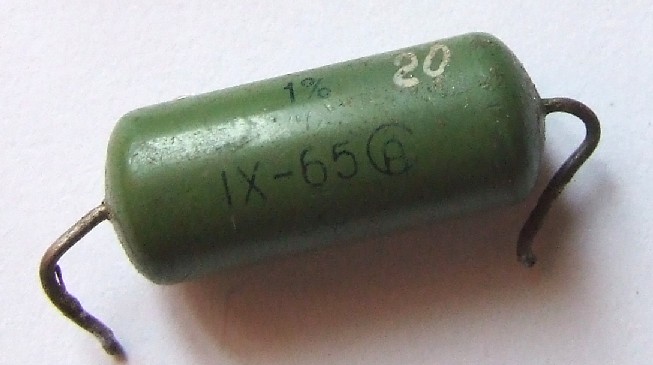

(фото с форума "Портативное ретрорадио")

Источники:

1. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
2. Справочник. Часть III. Выпуск 3. Сопротивления (резисторы). Редакция 2-67. 1967.
3. Рогинский И.Ю. Детали миниатюрной радиоаппаратуры. "Энергия", Л., 1970 (Массовая радиобиблиотека, вып. 748)
4. Яманов С.А. Химия и радиоматериалы. Учебник для радиотехнических специальностей вузов. М., "Высшая школа", 1970.
5. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
6. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977.
7. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
