ППМЛ-И, ППМЛ-ИМ, ППМЛ-М

потенциометр ППМЛ-И

Очень известные отечественные много(десяти)оборотные прецизионные переменные резисторы.

(П)отенциометр (П)рецизионный (М)ногооборотный (Л)инейный - (И)зносоустойчивый и/или (М)одернизированный - далее номинальное сопротивление в кОм, допускаемое отклонение от номинального сопротивления, допускаемое отклонение от линейной зависимости, количество отводов от резистивного элемента (чаще всего 3; может быть и больше, но не более 19).

потенциометр ППМЛ-И   Справочный лист на них и паспорта на ППМЛ-М и ППМЛ-И (вариант 1 и вариант 2).

   История их не читается не вполне однозначно.

   Есть документы, которые свидетельствуют, что потенциометры были разработаны в ОКБ-794 17ГУ Минавиапрома, ставшим затем СКБ-3 НИИ-131 (институт, в дальнейшем превратившийся в Ленинградский завод "Радиоприбор"). Опытный выпуск был начат в 1957 году, серийный - в 1958; на заводе № 483 КСНХ (завод "Коммунист", ныне "Радар").

   Однако вот цитата из истории завода "Коммунист", относящаяся к заметно более раннему 1954 году:
   "Для выполнения этих же тактических задач было разработано изделие «Инициатива-2К», устанавливаемое на вертолетах К-25 и изделие «Инициатива-2Б», устанавливаемое на борт гидросамолетов Бе-12 и Б-14. В состав данных изделий входил счетно-решающий прибор (первая в стране бортовая вычислительная машина), исполненный на синусно-косинусных вращающихся трансформаторах (СКТ) и многооборотных прецизионных потенциометрах (ППМЛ). Вращающиеся трансформаторы и потенциометры, очень сложные по своему конструктивному исполнению, изготавливались на нашем предприятии. Сложность их изготовления состояла в том, что выходные параметры при вращении съемного механизма должны были в точности изменяться по законам тригонометрических функций. Техническая сложность этих изделий потребовала создание новых цехов, лабораторий и отделов."

Кроме того, в документации к ним прослеживаются и следы киевского НИИ-132 (более известного как Киевский научно-исследовательский институт радиоэлектроники, ныне НПО «Квант»), который "вырос" из КБ завода № 483...

потенциометр ППМЛ-И

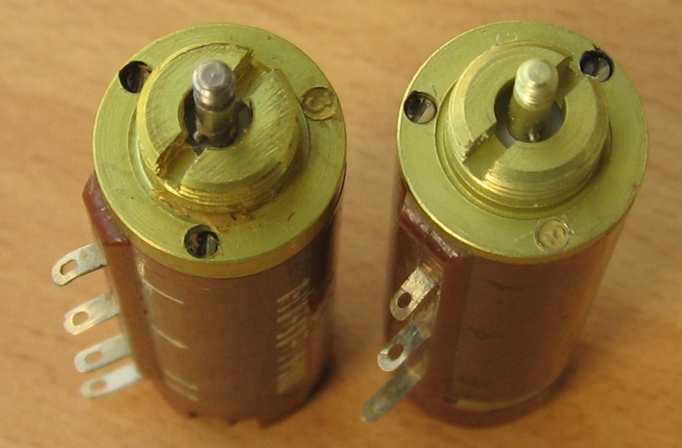

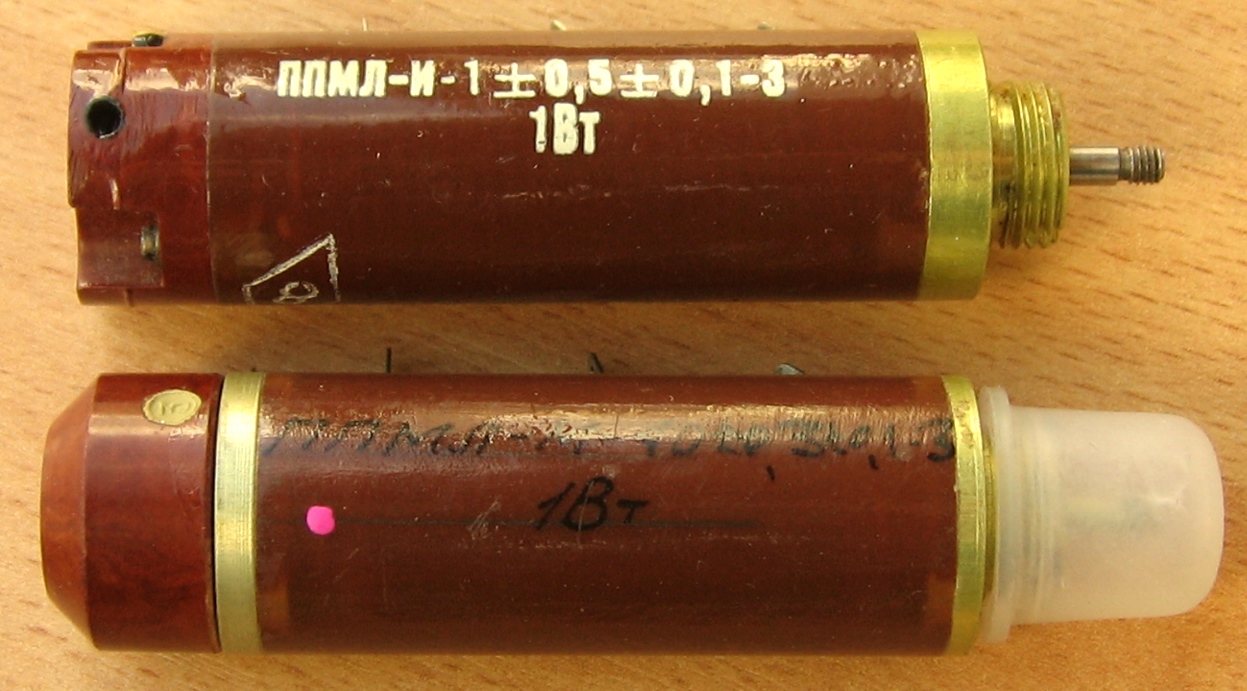

потенциометр ППМЛ-М потенциометр ППМЛ-И

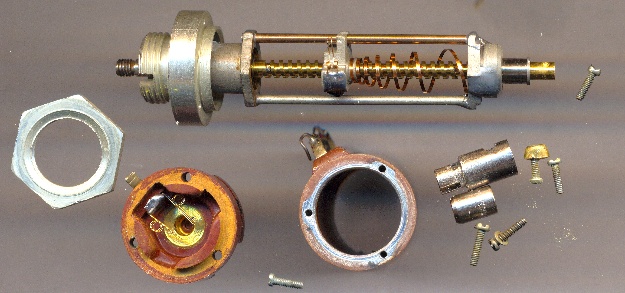

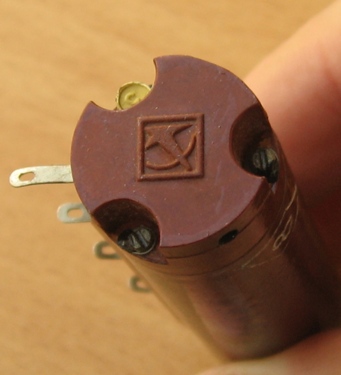

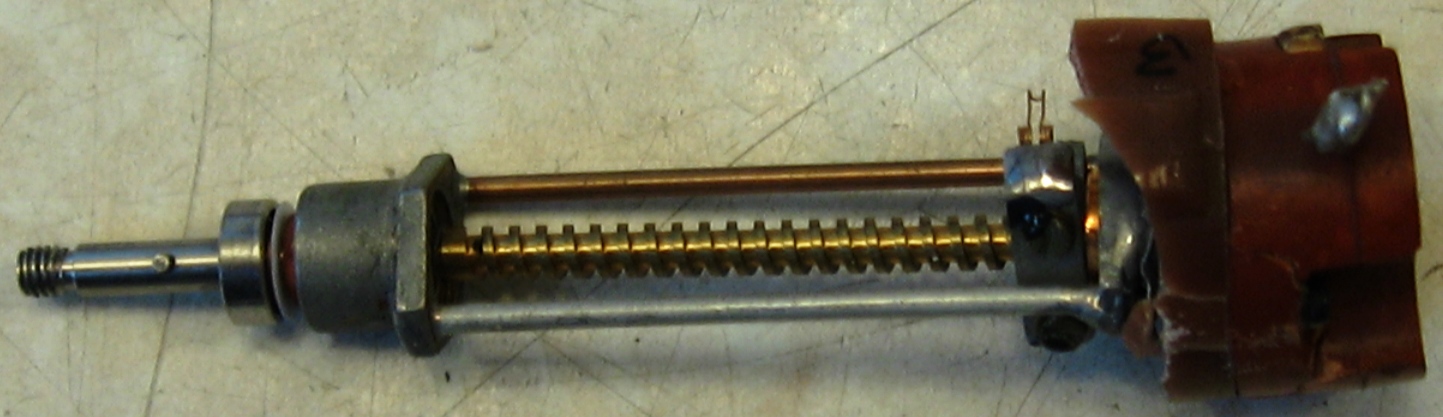

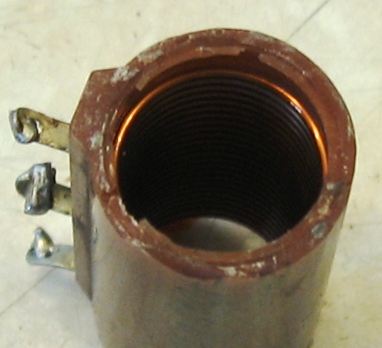

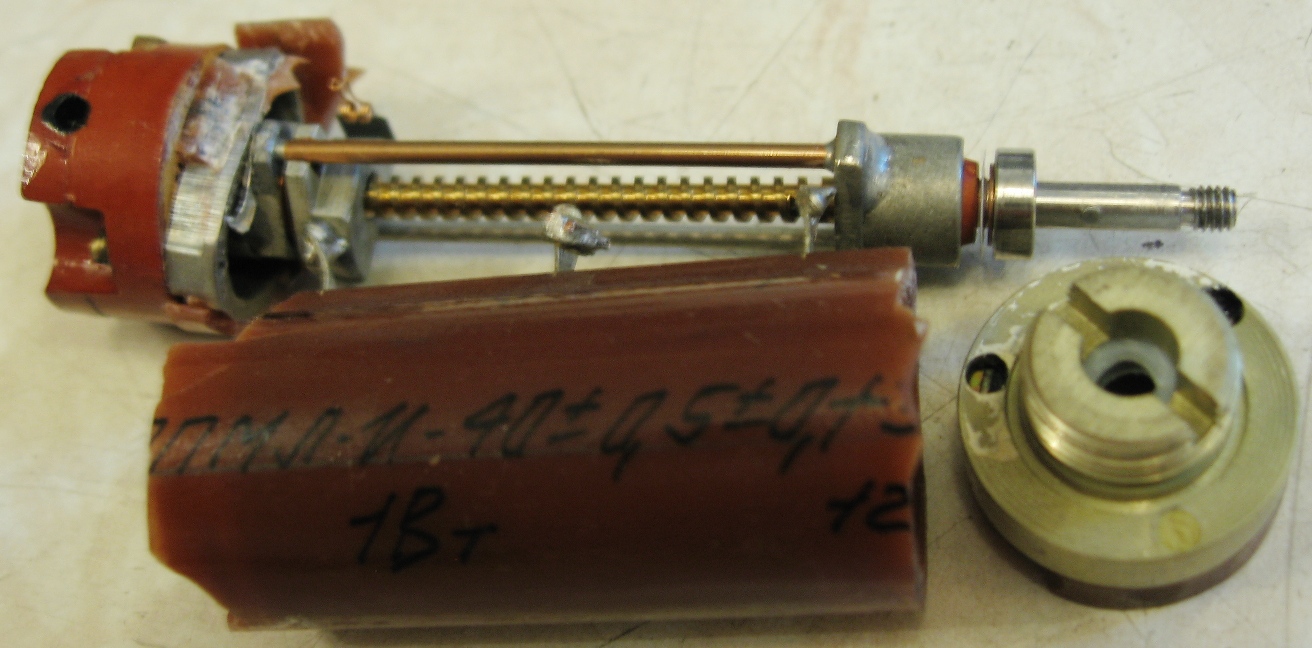

ППМЛ-И

потенциометр ППМЛ-И

потенциометр ППМЛ-И

потенциометр ППМЛ-И
(фото с форума Радиокартинки)

ППМЛ-ИМ

потенциометр ППМЛ-ИМ

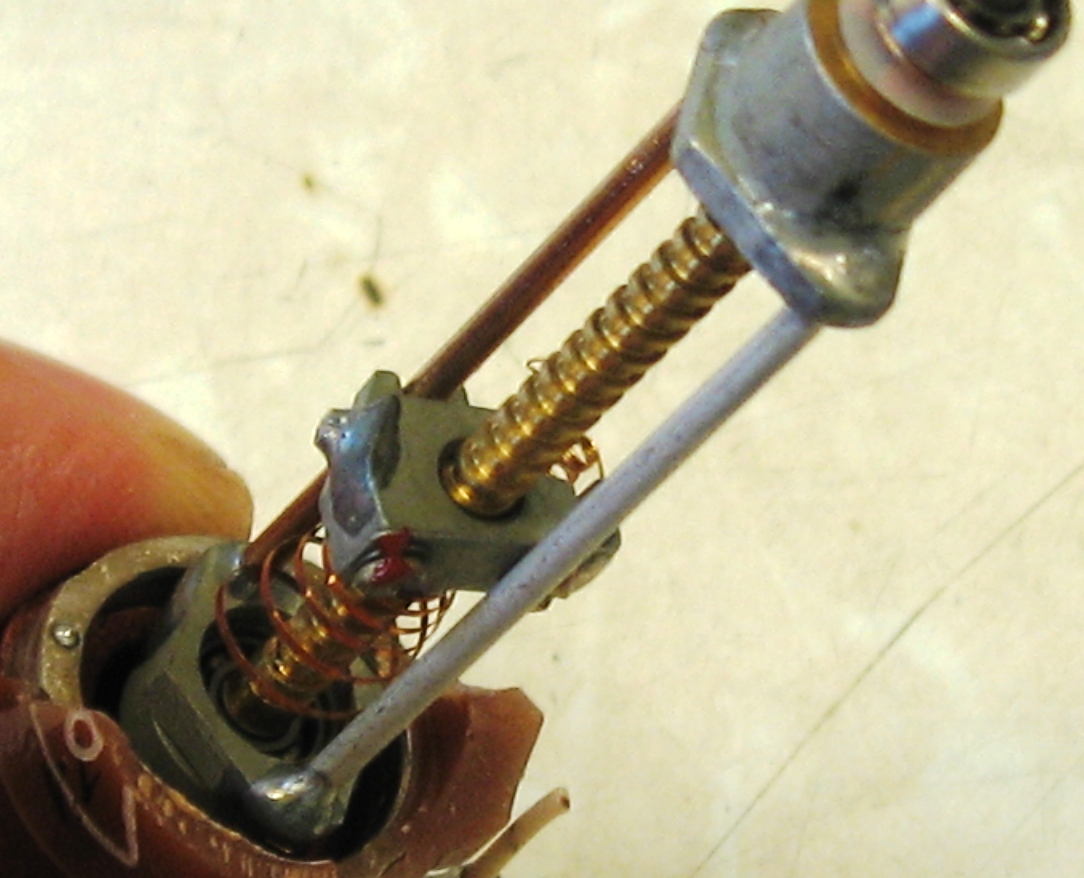

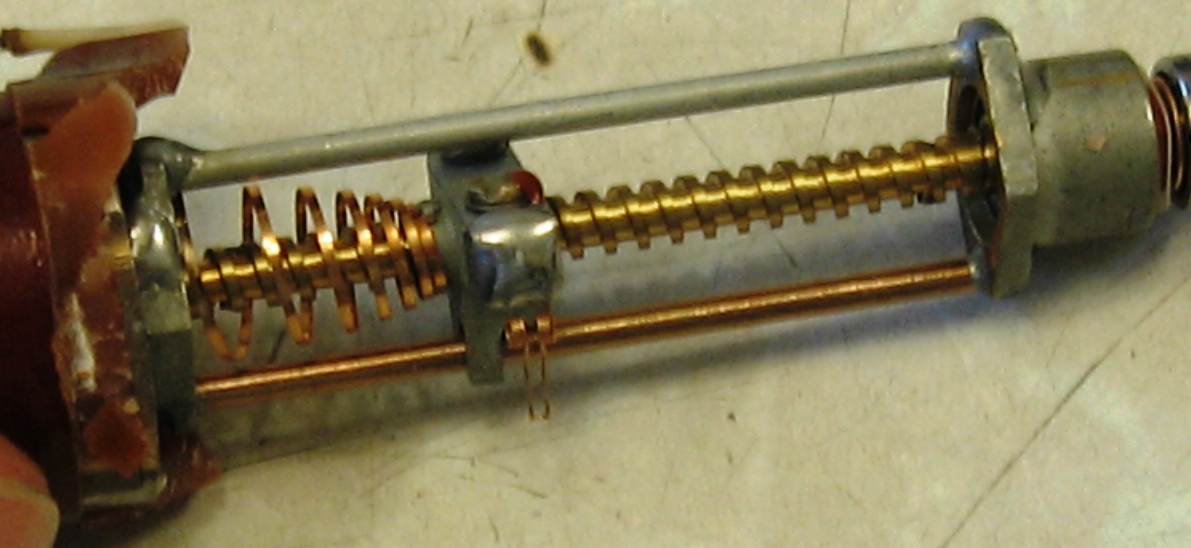

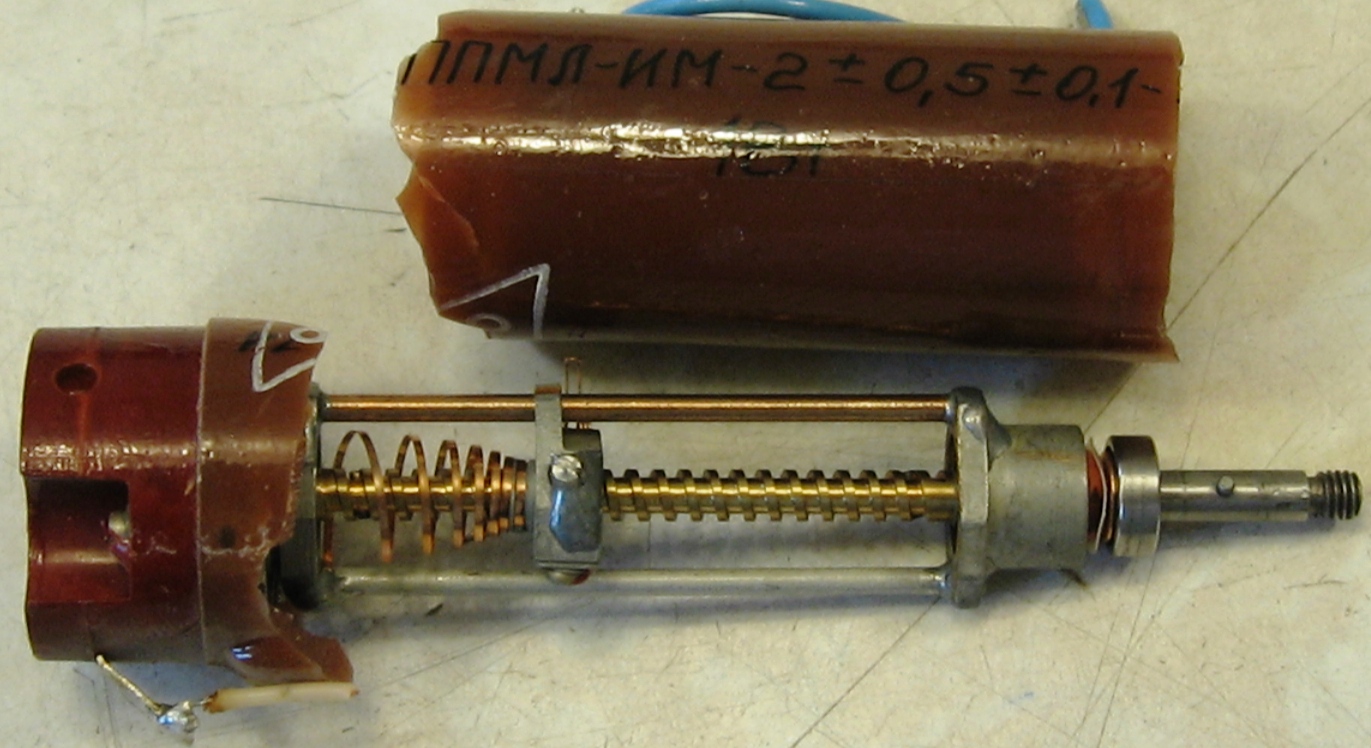

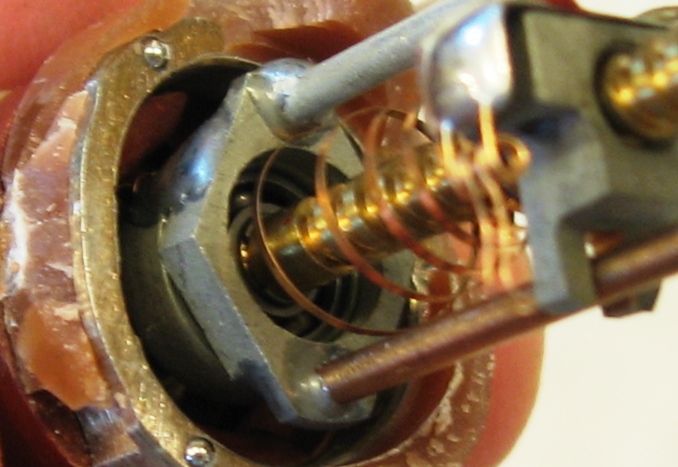

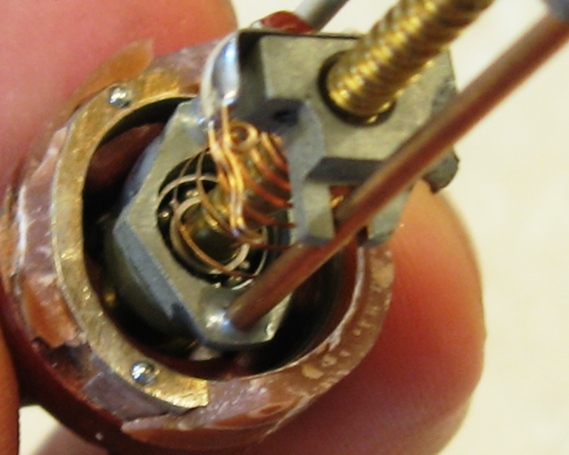

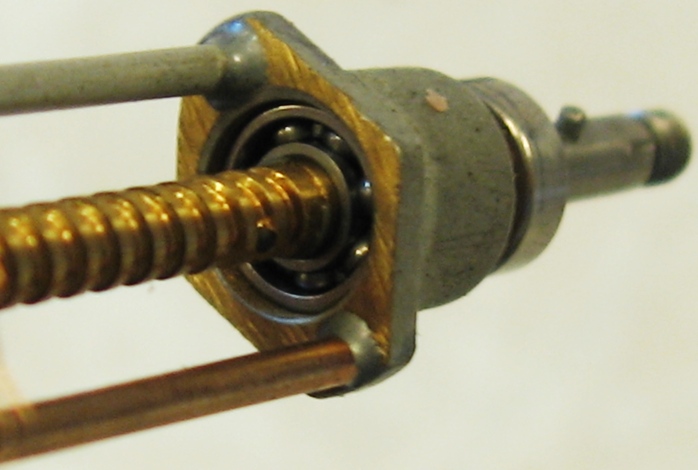

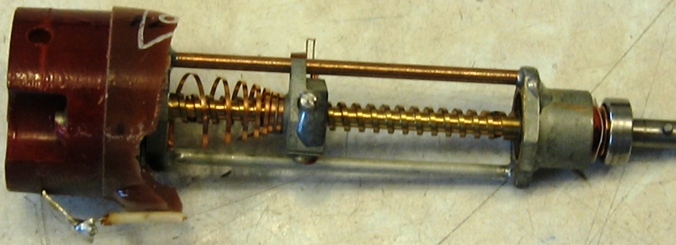

Резисторы ППМЛ-ИМ имеют весьма схожую с ППМЛ-И конструкцию:

потенциометр ППМЛ-ИМ

потенциометр ППМЛ-ИМ

потенциометр ППМЛ-ИМ

потенциометр ППМЛ-ИМ

потенциометр ППМЛ-ИМ

потенциометр ППМЛ-ИМ

ППМЛ-М

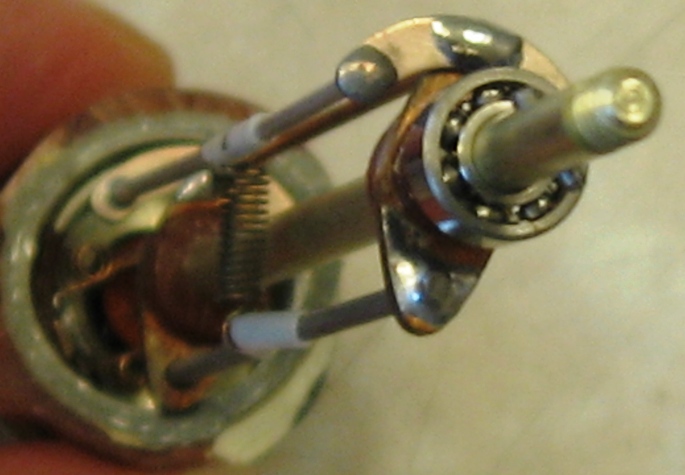

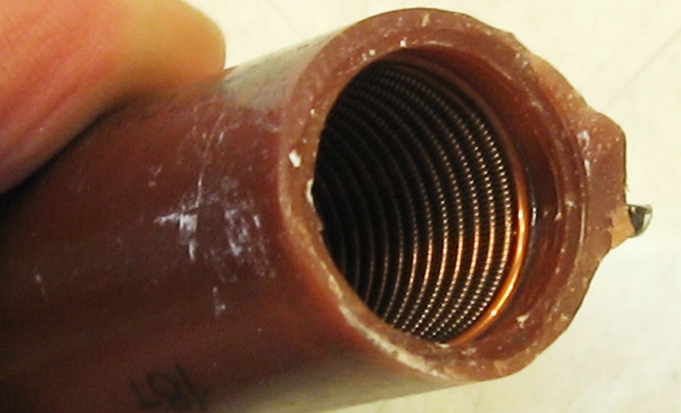

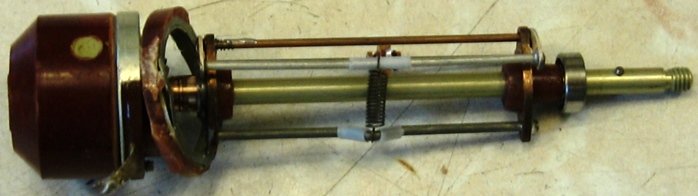

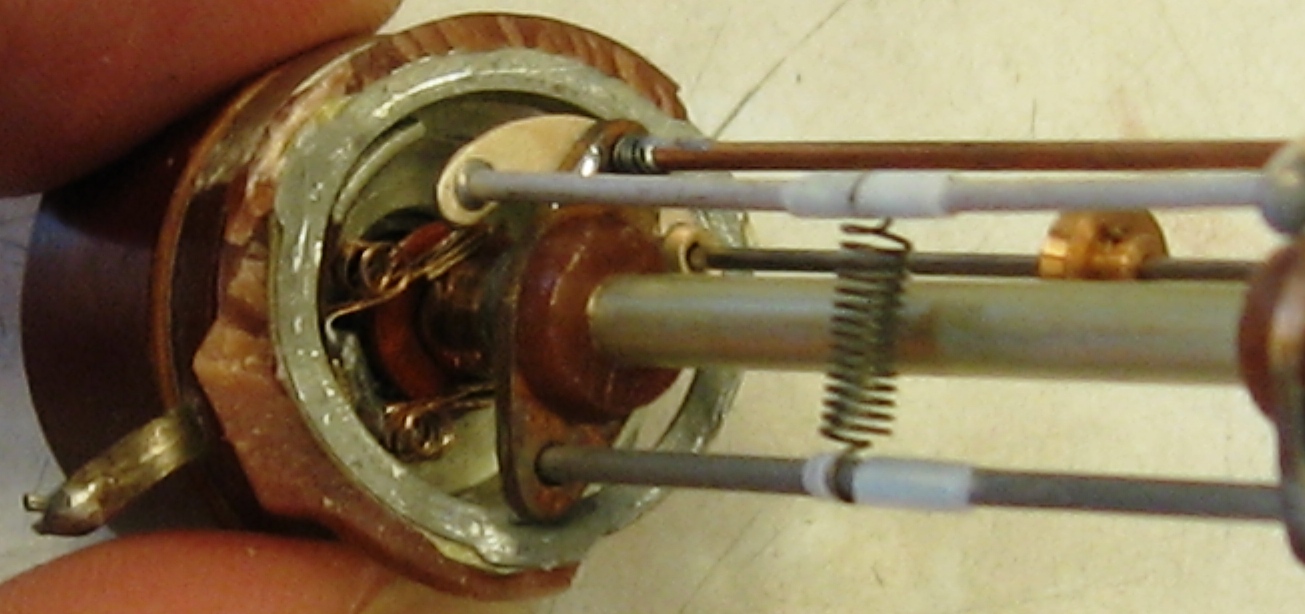

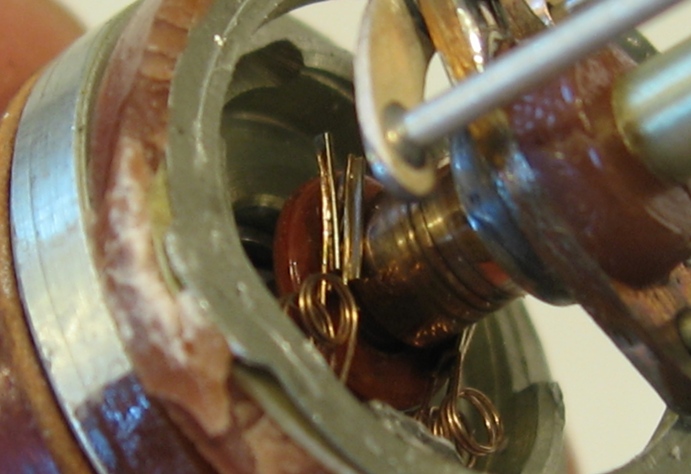

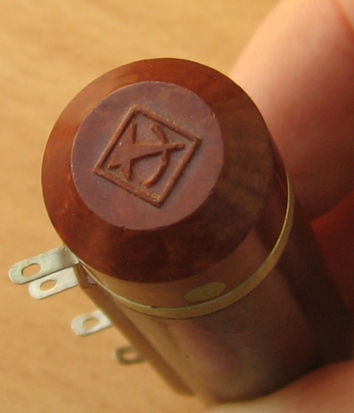

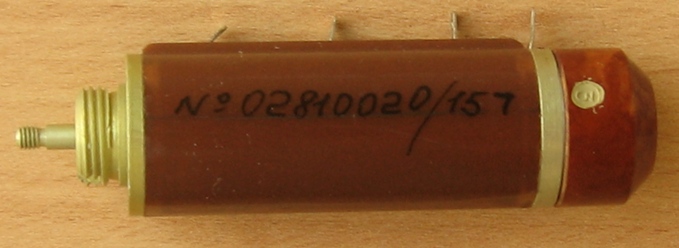

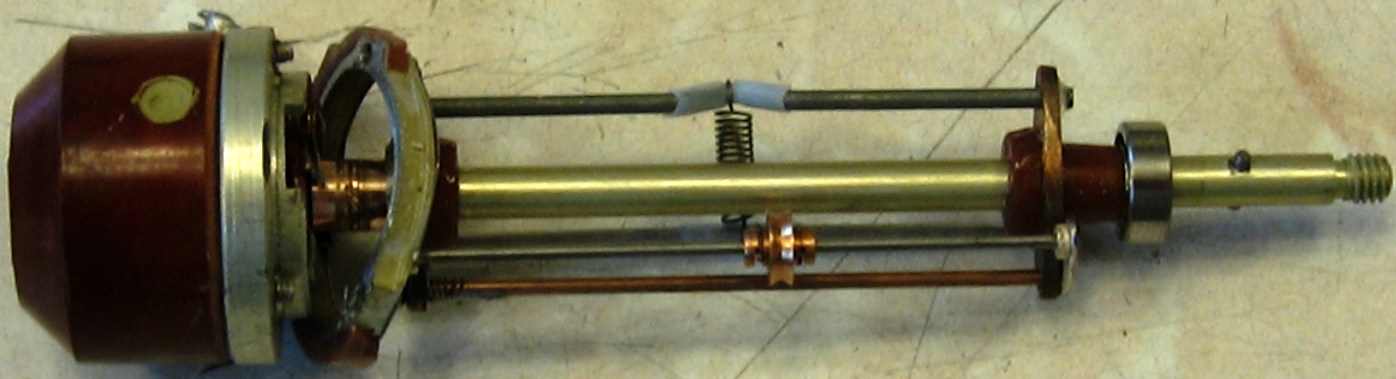

А вот ППМЛ-М значительно отличаются от своих собратьев, как внешне - у них хвостовик со скосом, так и внутри - конструкцией вала и токосъёмника:

потенциометр ППМЛ-М

потенциометр ППМЛ-М

потенциометр ППМЛ-М

потенциометр ППМЛ-М

потенциометр ППМЛ-М

потенциометр ППМЛ-М

Источники:

1. Кабеш К. Прецизионные потенциометры для автоматизации. Пер. с чеш. под ред. М. М. Цегельницкого, М., "Энергия" (Б-ка по автоматике. Вып. 336).
