ПП3-1 ... ПП3-22

(П)отенциометры (П)роволочные, мощность 3 Ватта, (хх) - номер варианта.

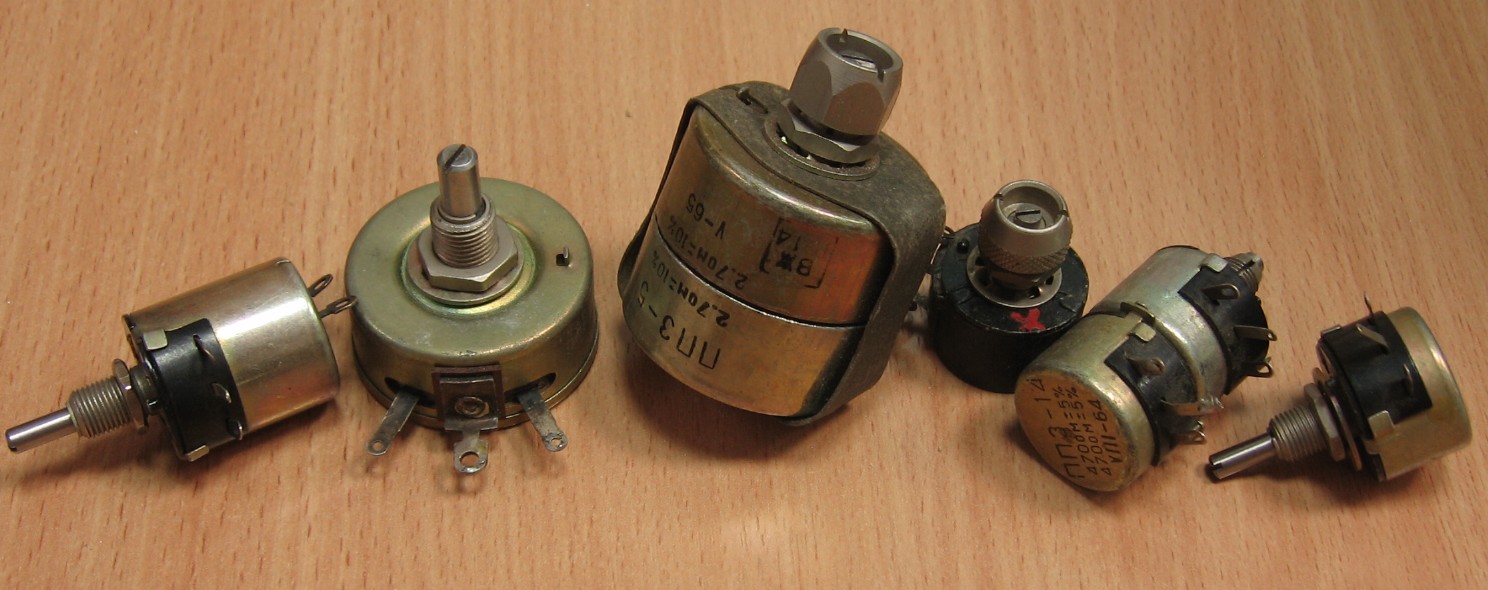

Серия регулировочных однооборотных проволочных резисторов, предназначенных для работы в цепях постоянного и переменного тока. Выпуск их был начат в конце 50-х годов, а их потомки - ПП3-40...ПП3-47 выпускаются до сих пор.

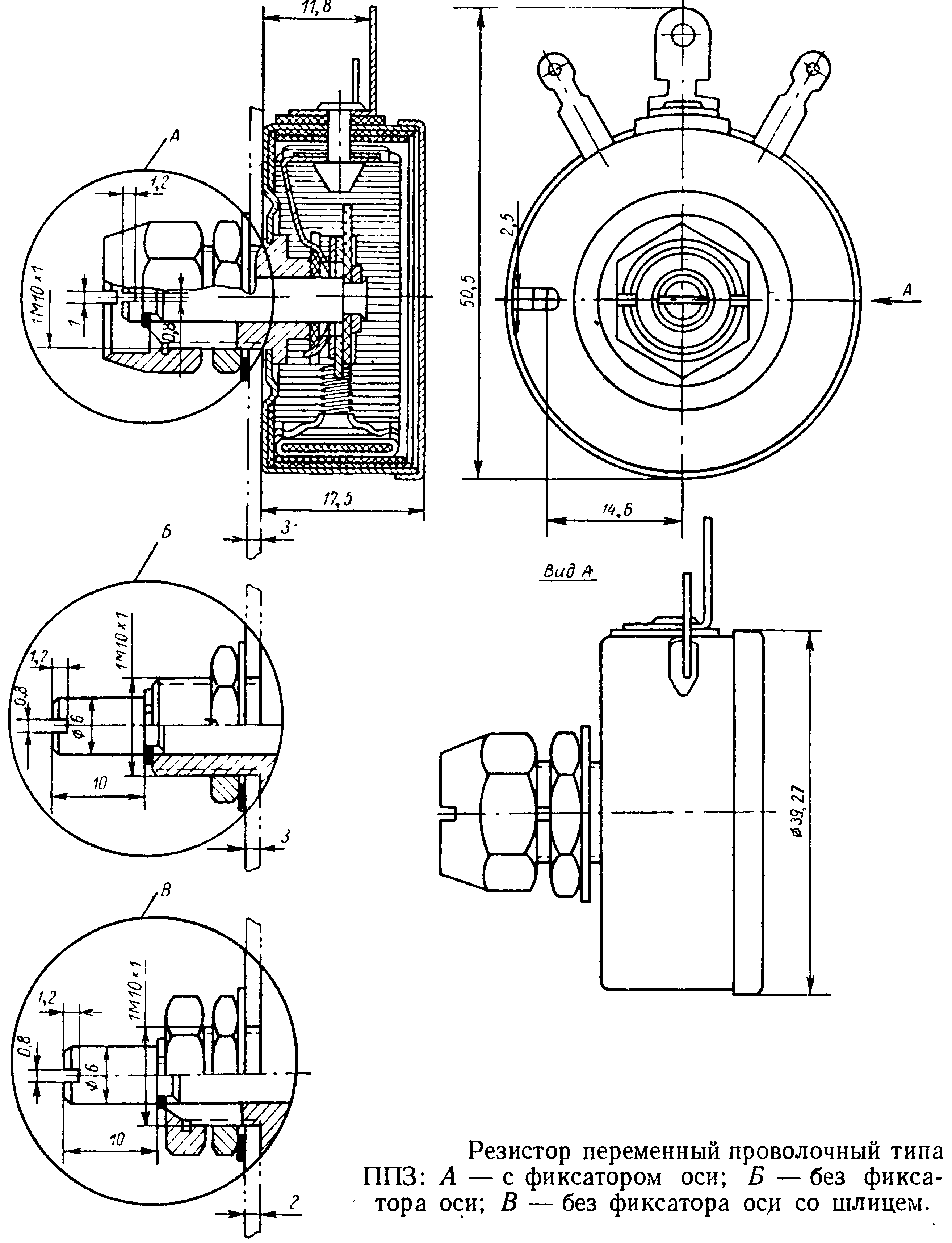

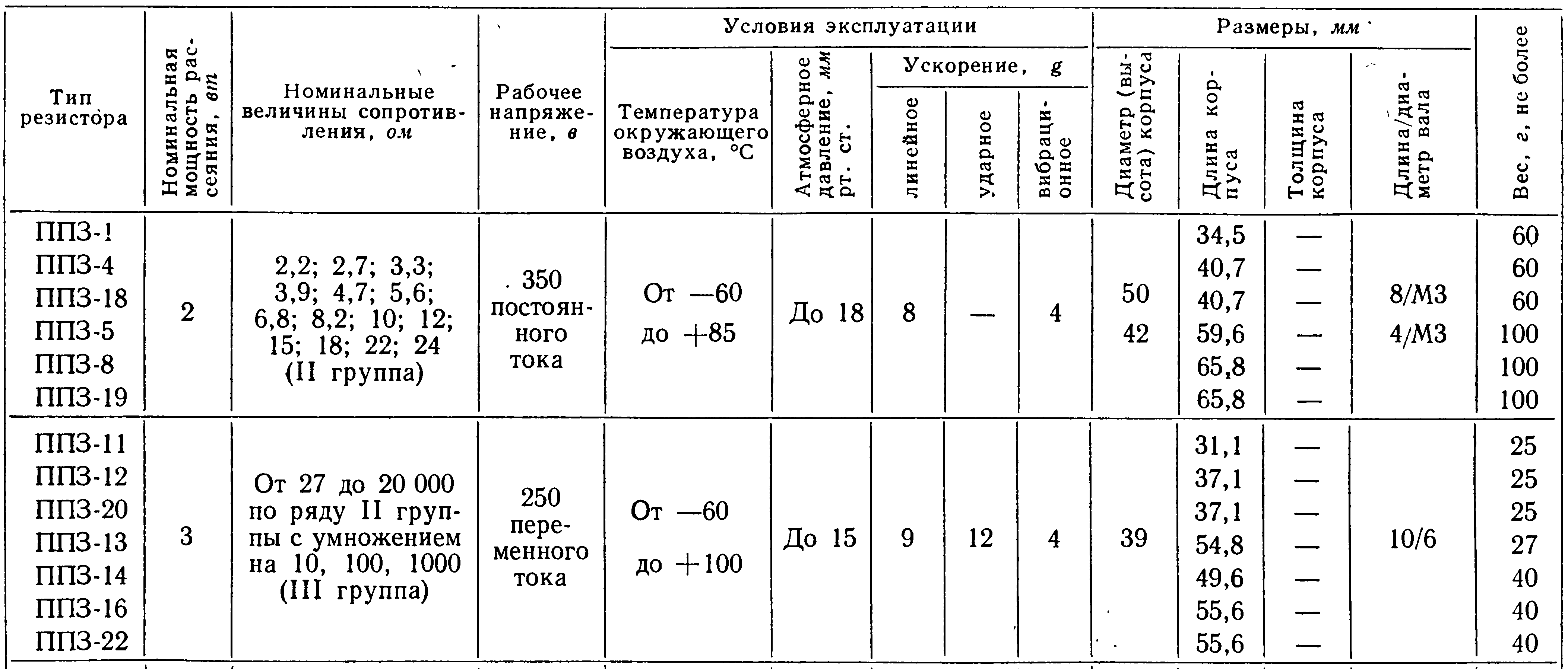

 Справочный листок на них. Функциональная характеристика - линейная; допускаемое отклонение от характеристики не более 10%. Токопроводящий элемент намотан на пластмассовом каркасе. Полный угол поворота оси около 300°, сопротивление изоляции между выводами и корпусом не менее 10 МОм, износоустойчивость 5000 поворотов оси от упора до упора.

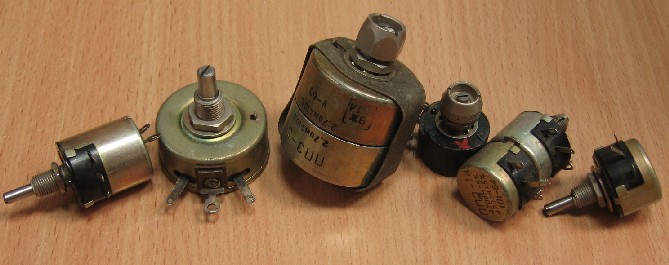

ПП3-1 ПП3-10 ПП3-20
ПП3-4 ПП3-11 ПП3-21
ПП3-5 ПП3-12 ПП3-22
ПП3-8 ПП3-13
ПП3-14
ПП3-16
ПП3-18
ПП3-19

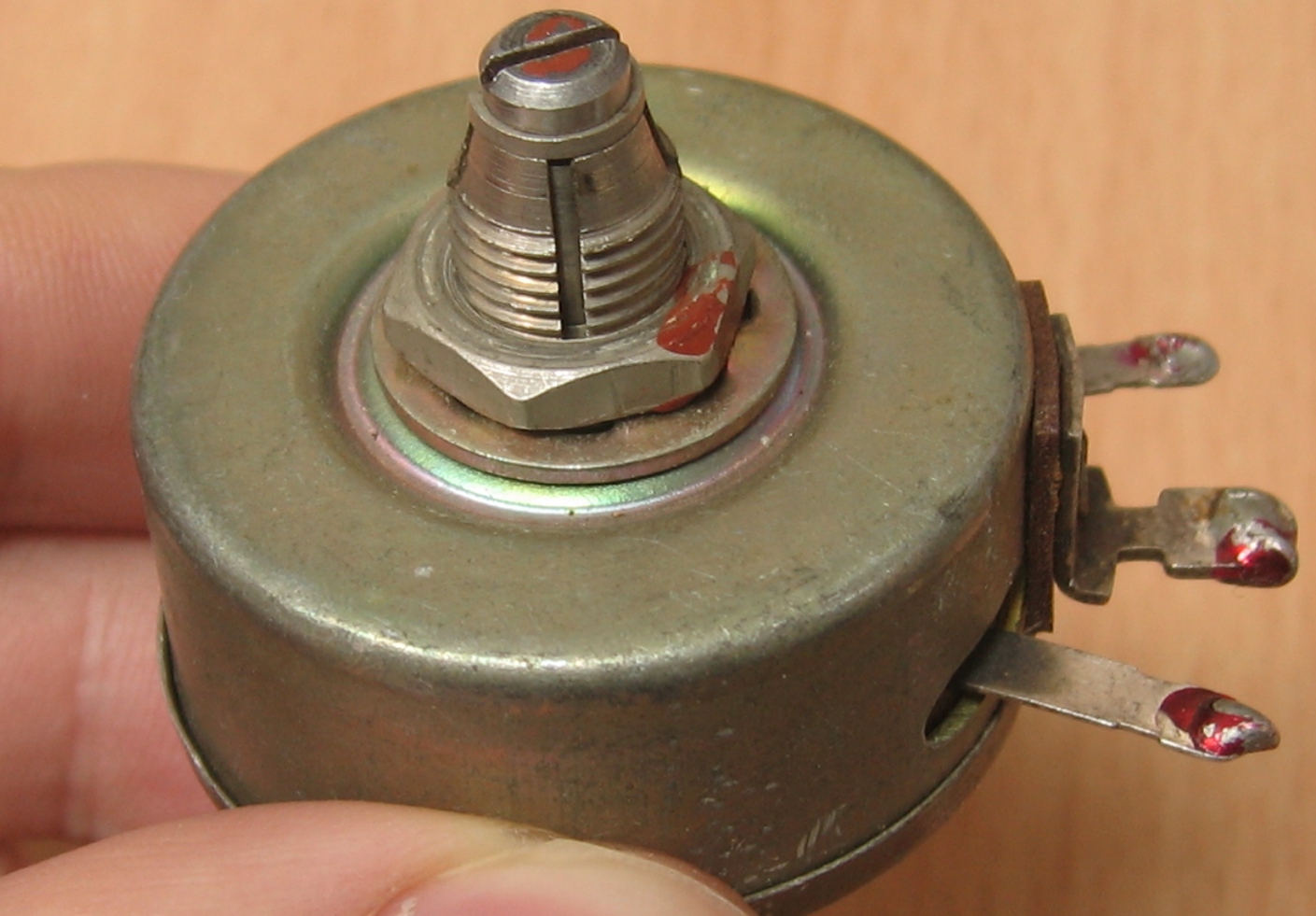

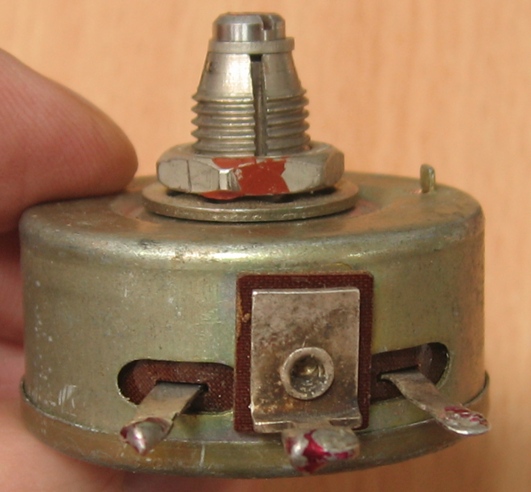

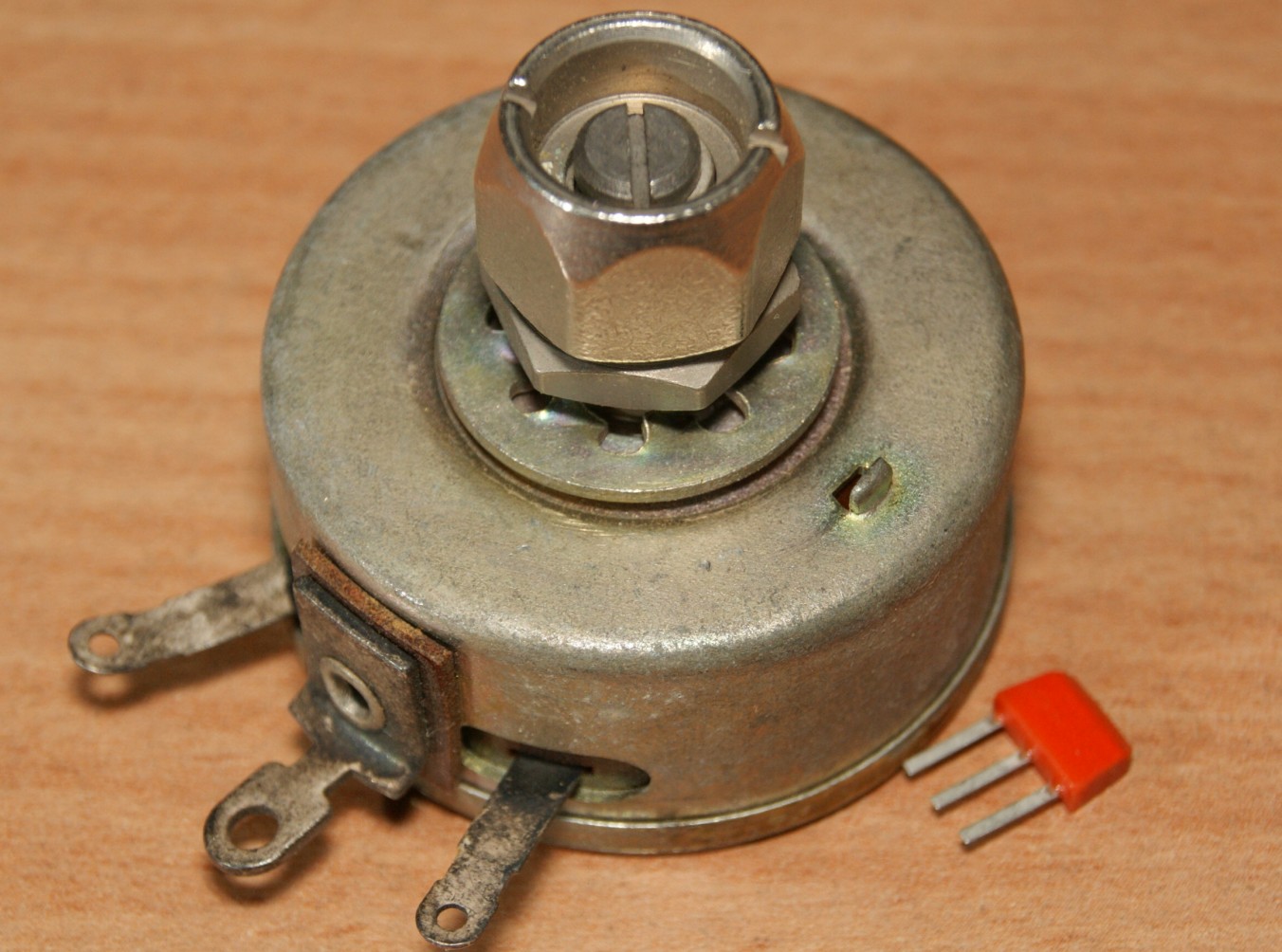

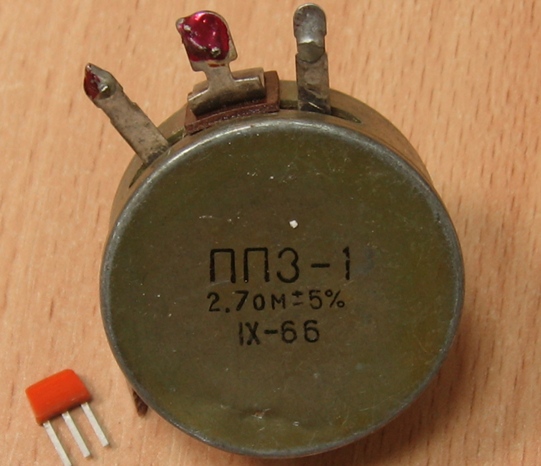

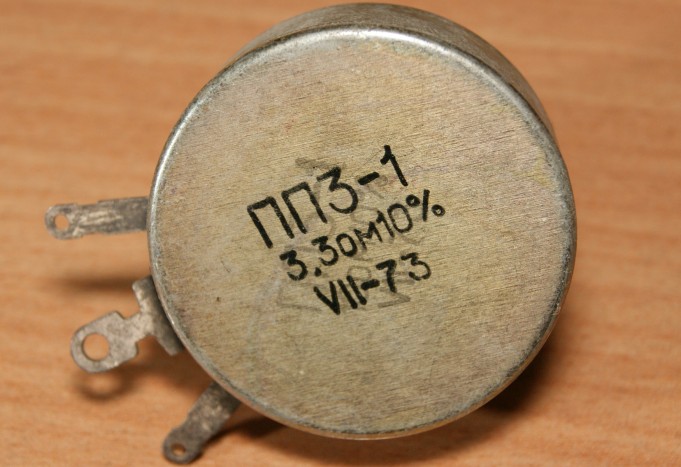

ПП3-1

Одинарный переменный резистор со стопорением вала. Производитель неизвестен.

Потенциометры ПП3-1 выпускались с номинальными величинами активного сопротивления 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2; 10; 12; 15; 18; 22; 24 ом. Они были предназначены для работы в цепях постоянного и переменного тока с рабочим напряжением до 400 В.

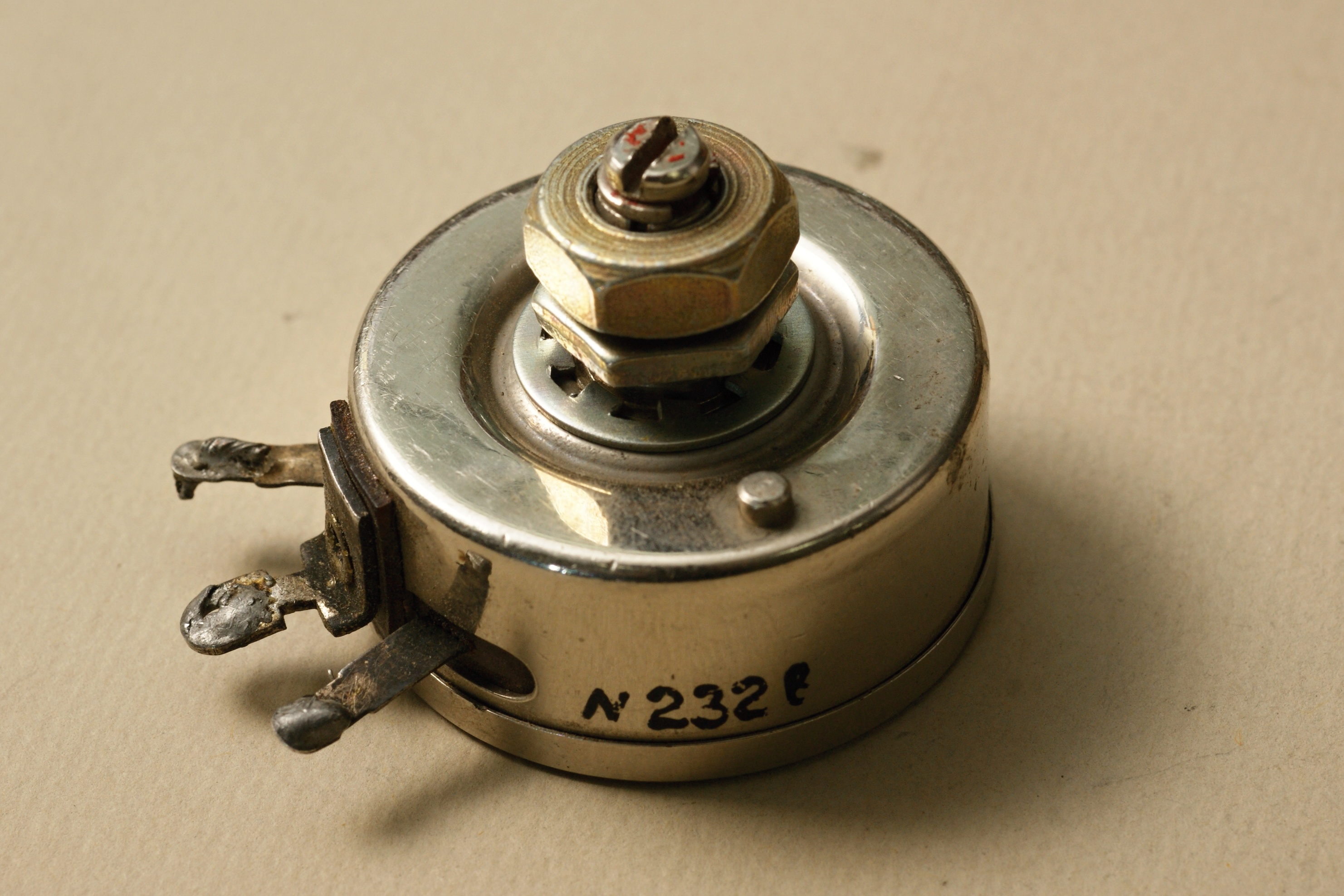

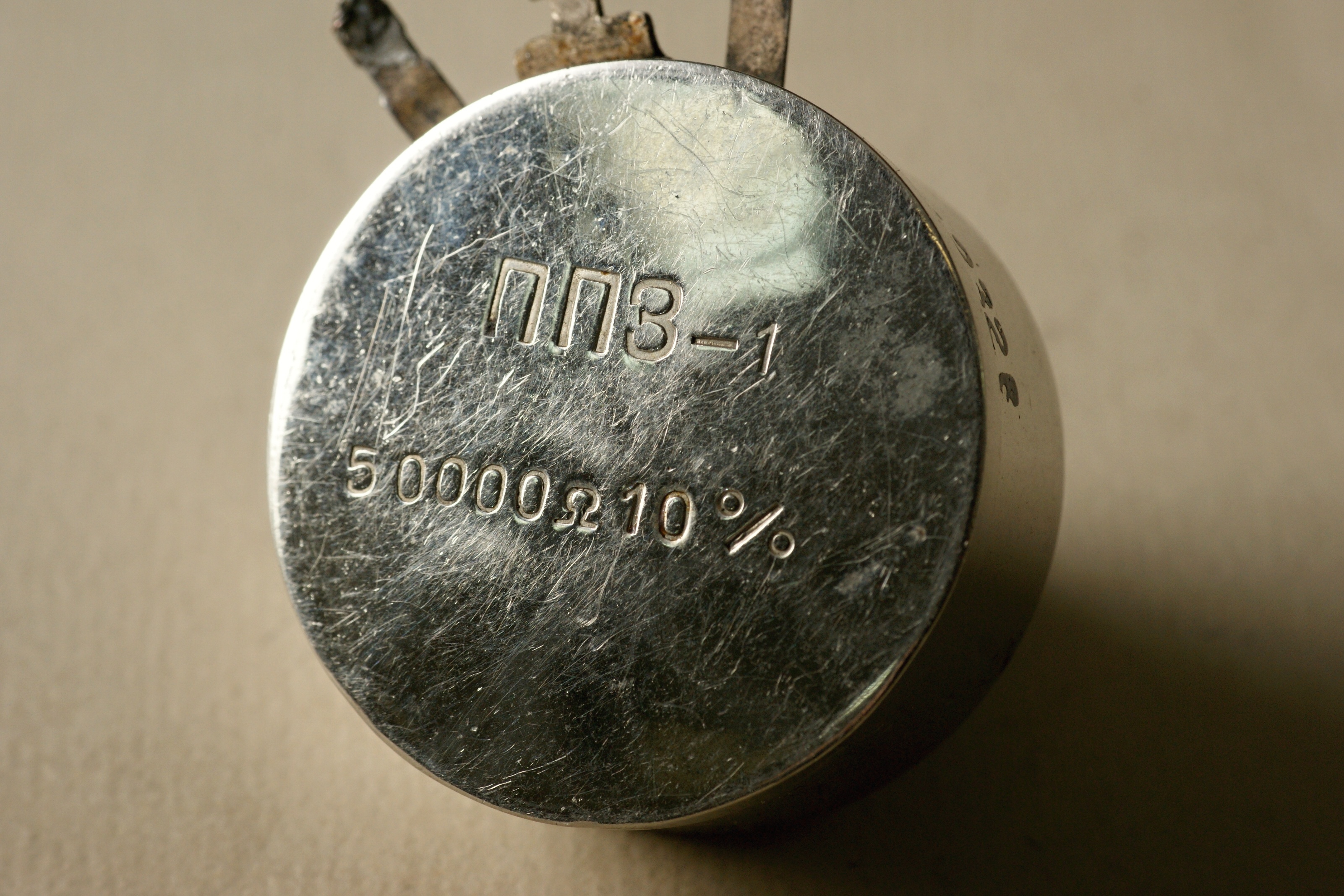

Вот весьма интересный экземпляр:

Корпус у него полированный, в отличие от всех иных образцов, но не это главное. Согласно всем справочникам, ПП3-1 - низкоомные, до 24 Ом. Этот же экземпляр - на 50 кОм!

Ни даты выпуска, ни маркировки производителя на нём нет, так что он полон загадок

Забавный образец - с явно перемаркированным номиналом:

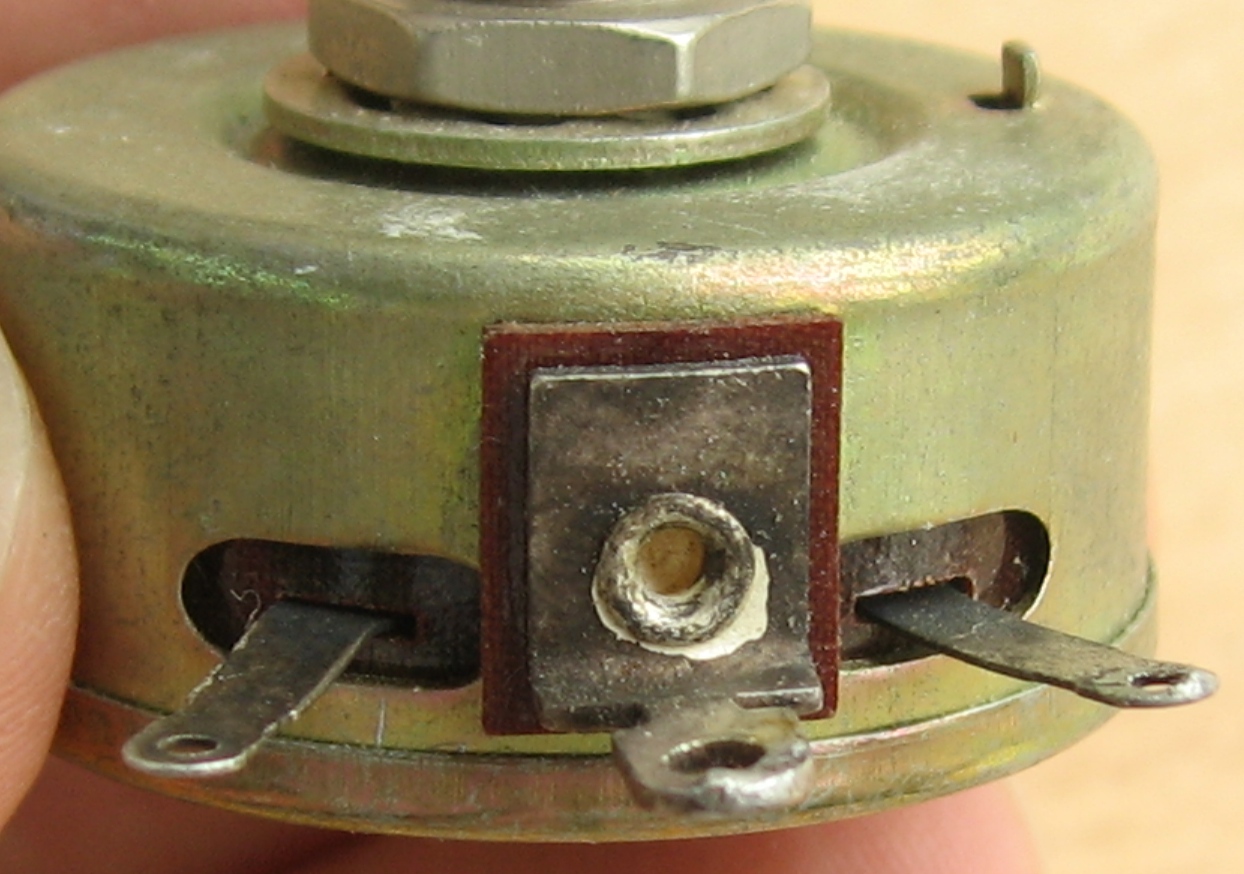

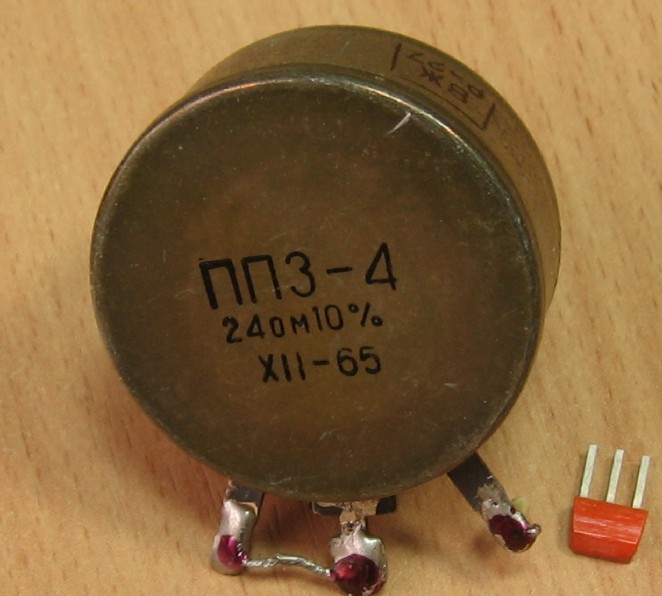

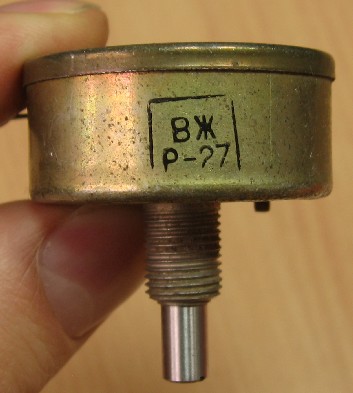

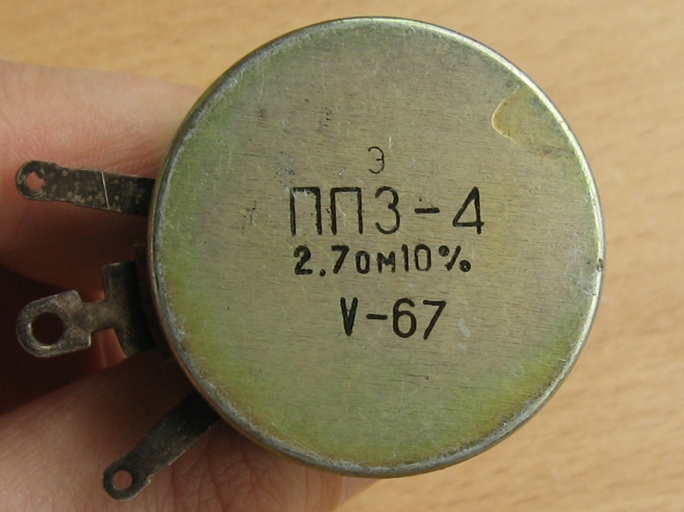

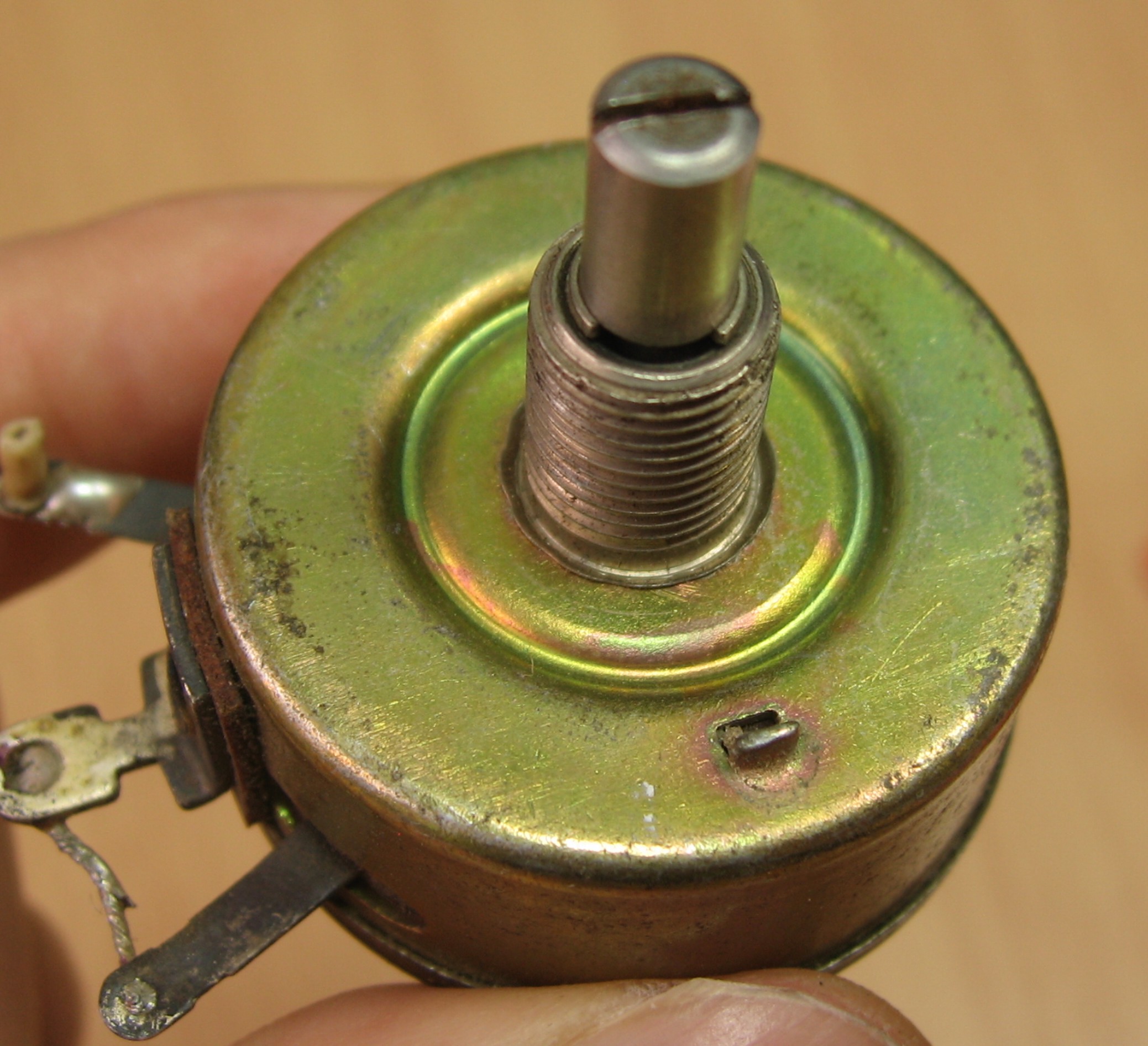

ПП3-4

Одинарный переменный резистор, от ПП3-1 отличается конструкцией свободного конца оси - без фиксатора. Производитель - Куйбышевский завод № 281 МАП (ныне Самарский завод "Экран").

Что интересно, диапазон номиналов у этих резисторов, указываемый в большинстве справочниках - 3,3...22 Ом. Однако выпускались резисторы и вне его :)))

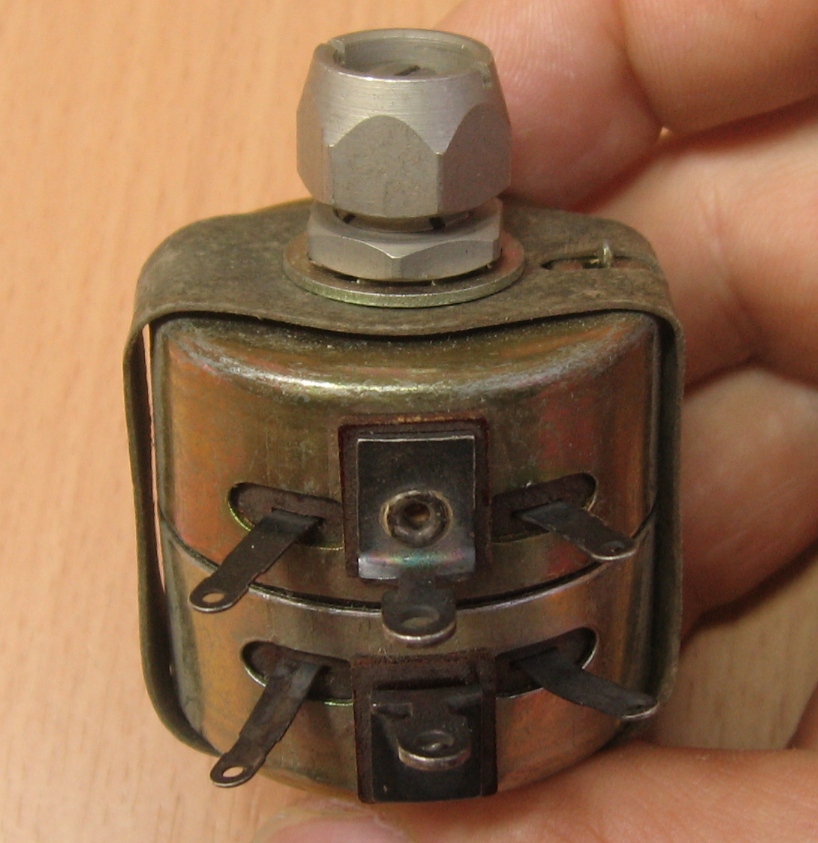

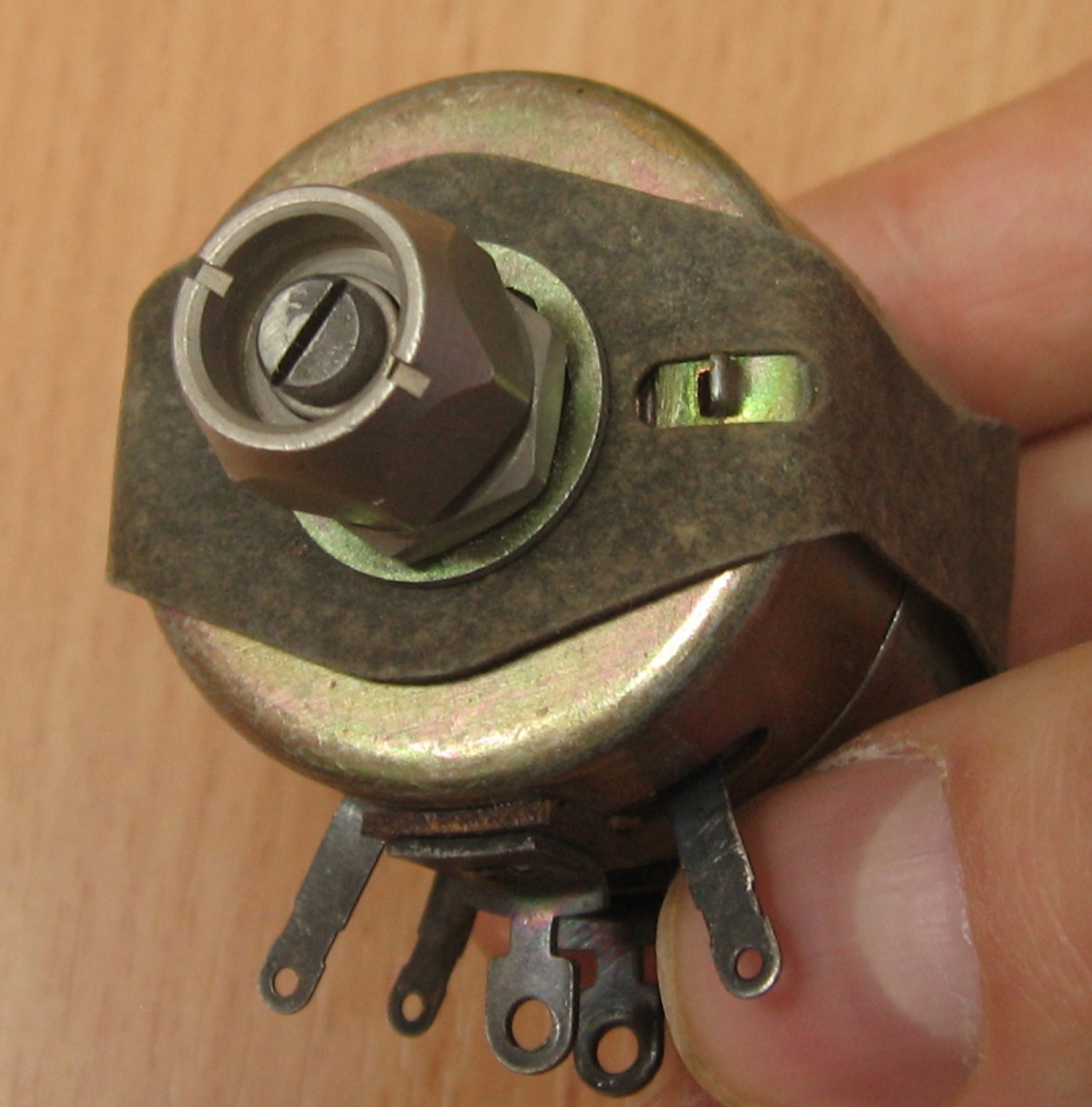

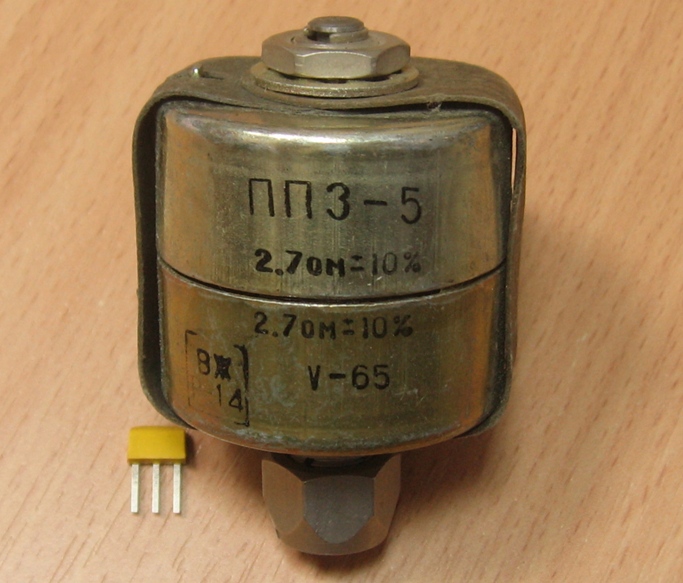

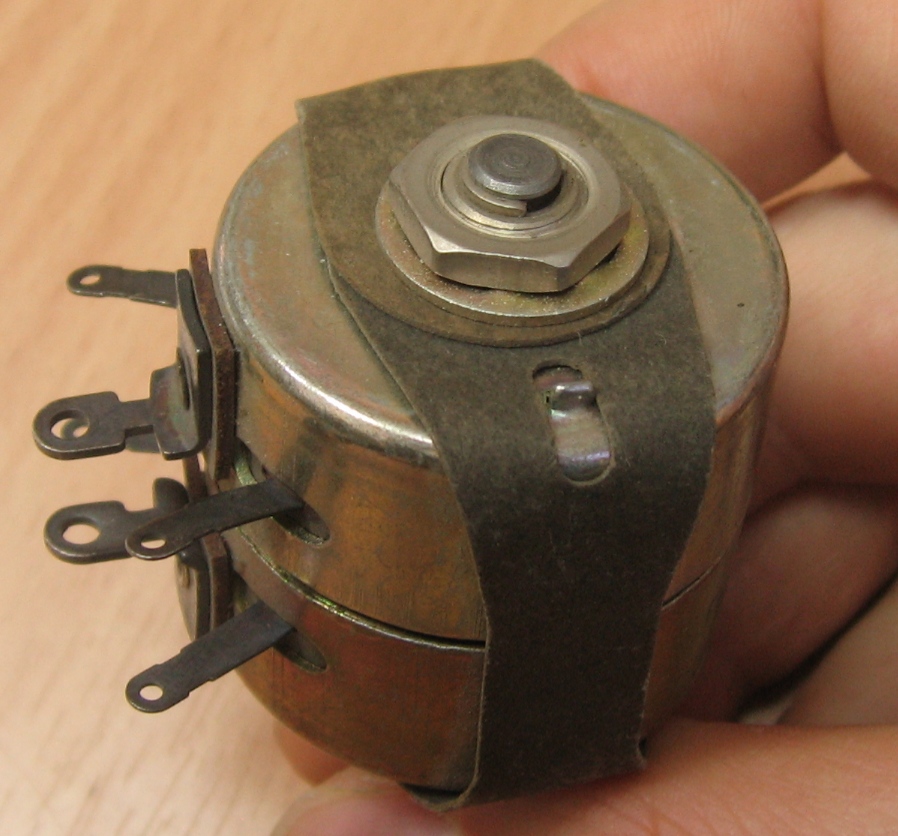

ПП3-5

Пожалуй, самый необычный резистор из этой группы. Он представляет собой сдвоенные потенциометры с одной общей осью, со стопорением вала.

Конструктивное оформление ПП3-5 аналогично оформлению одинарного однотипного потенциометра типа ПП3-1; он имеет те же основные технические данные и условия эксплуатации, что и одинарный, отличаясь от него увеличенными габаритными размерами по высоте (до 65,8 мм), и весом (до 105 г).

Производитель - Куйбышевский завод № 281 МАП (ныне Самарский завод "Экран").

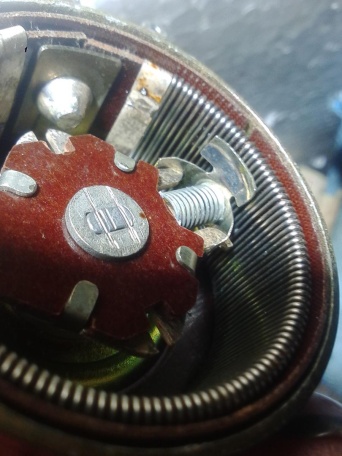

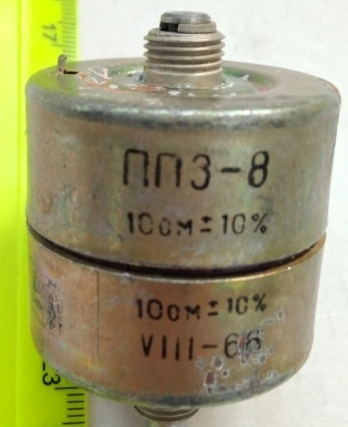

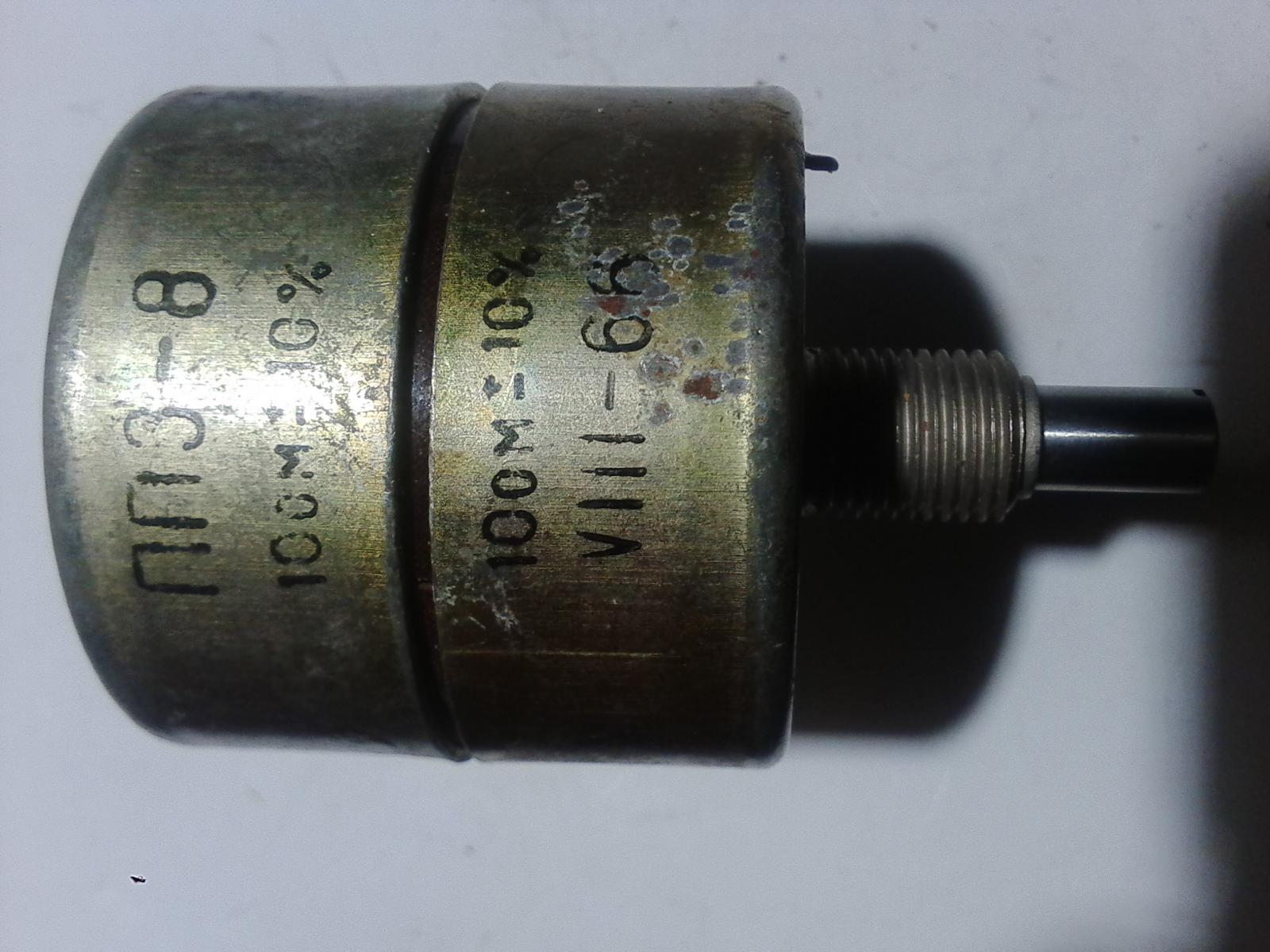

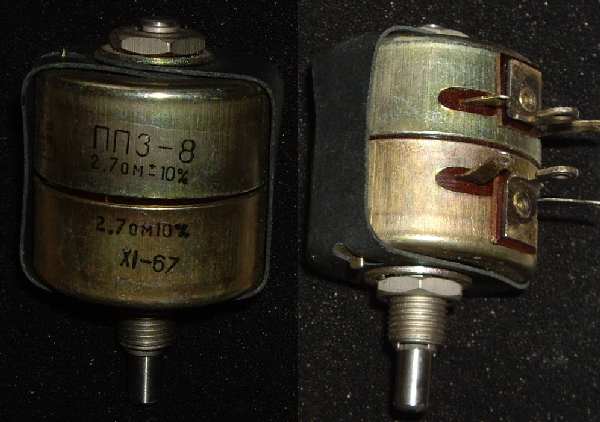

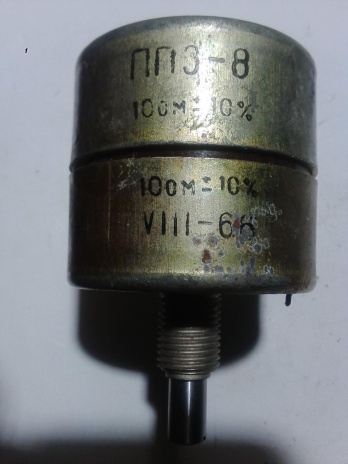

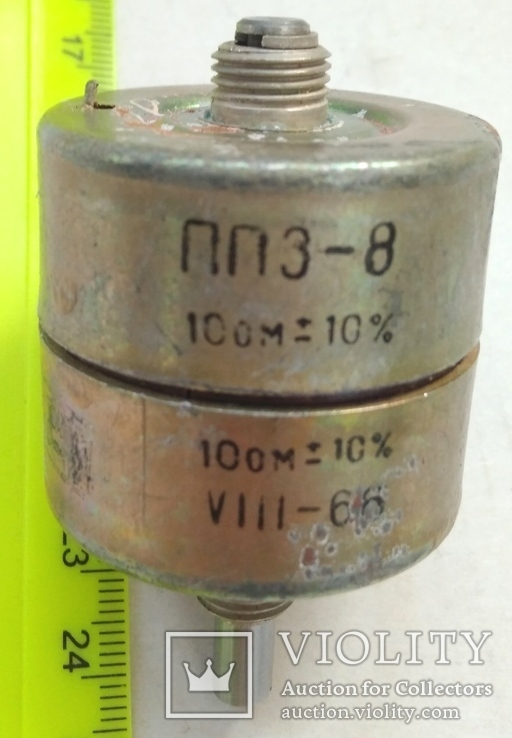

ПП3-8


(фото с Форума радиодеталей)

(фото с Форума радиодеталей)

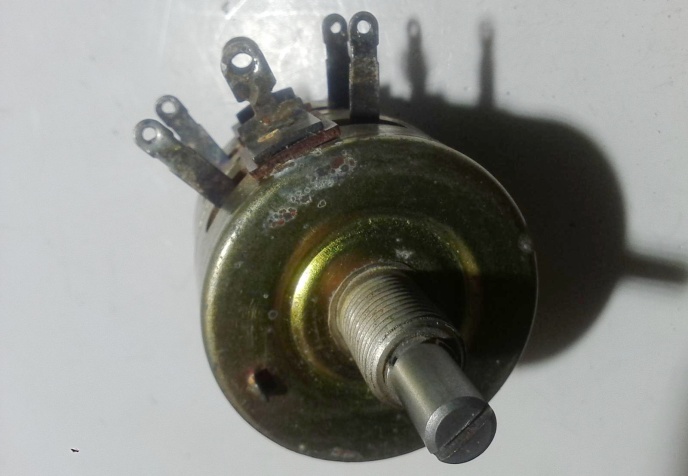

Сдвоенный потенциометр, аналогичный ПП3-5. Странно то, что известны совершенно разные образцы - с раздельной регулировкой и фиксацией вала, и с общим длинным валом.

Производитель - Куйбышевский (ныне Самарский) завод "Экран".

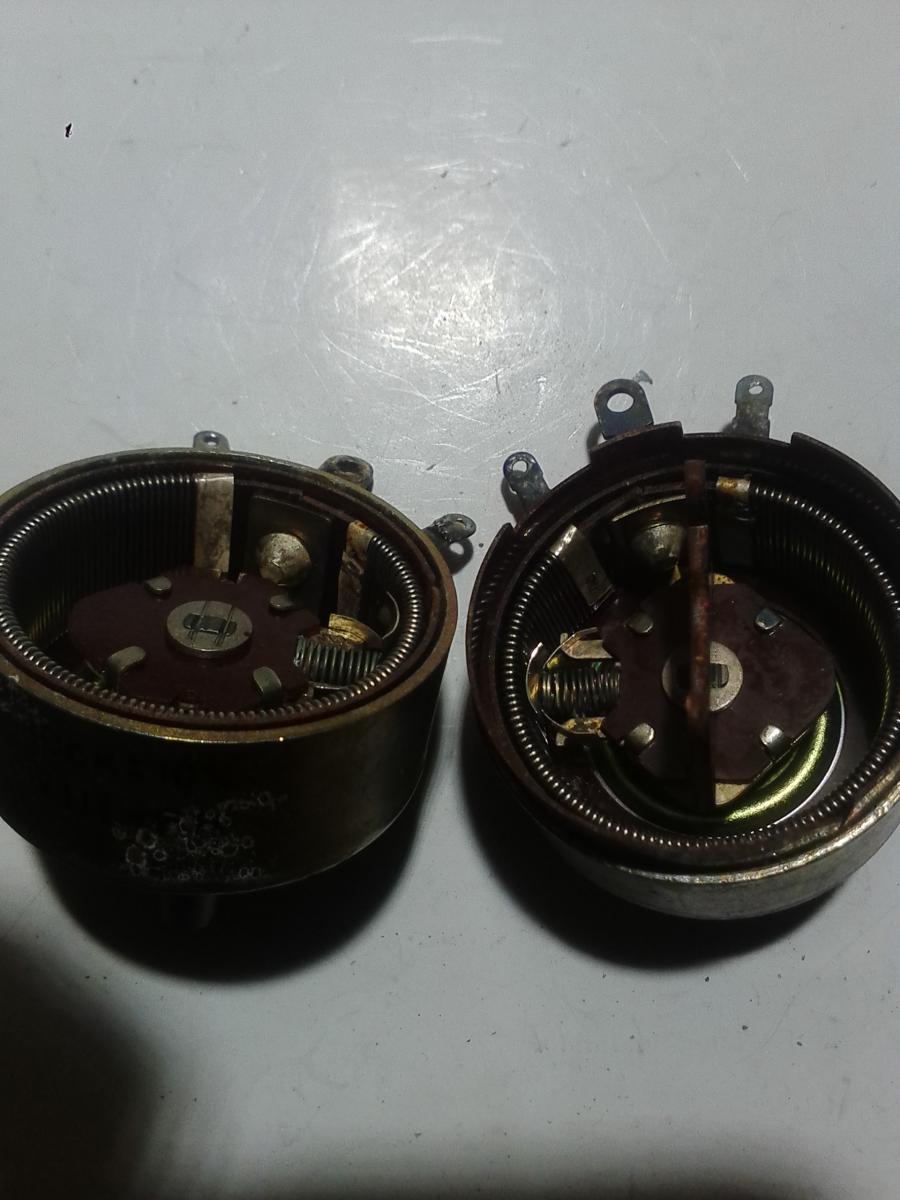

резистор ПП3-8
(фото с форума "Портативное ретрорадио")


(фото с Форума радиодеталей)

(фото с Форума радиодеталей)

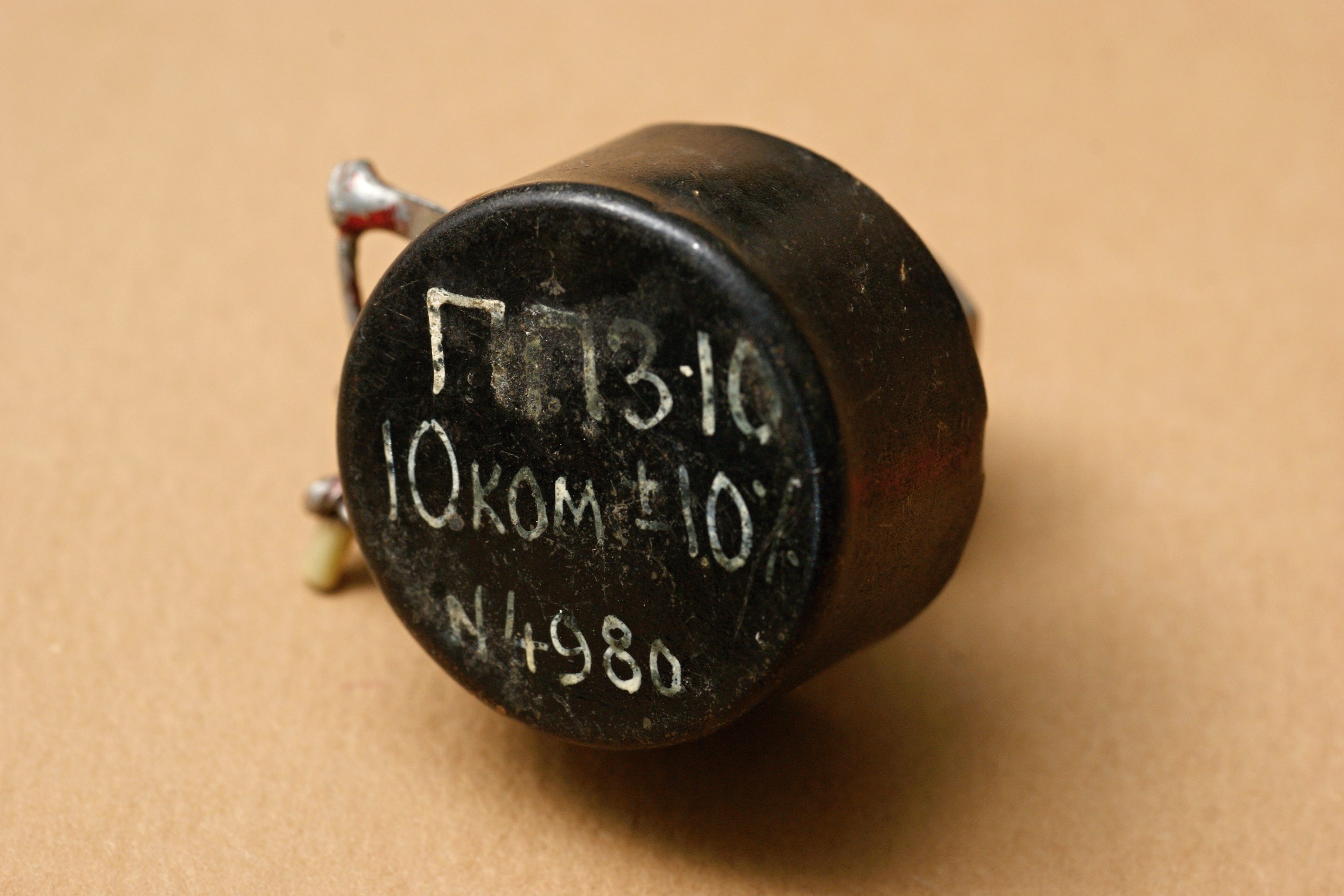

ПП3-10

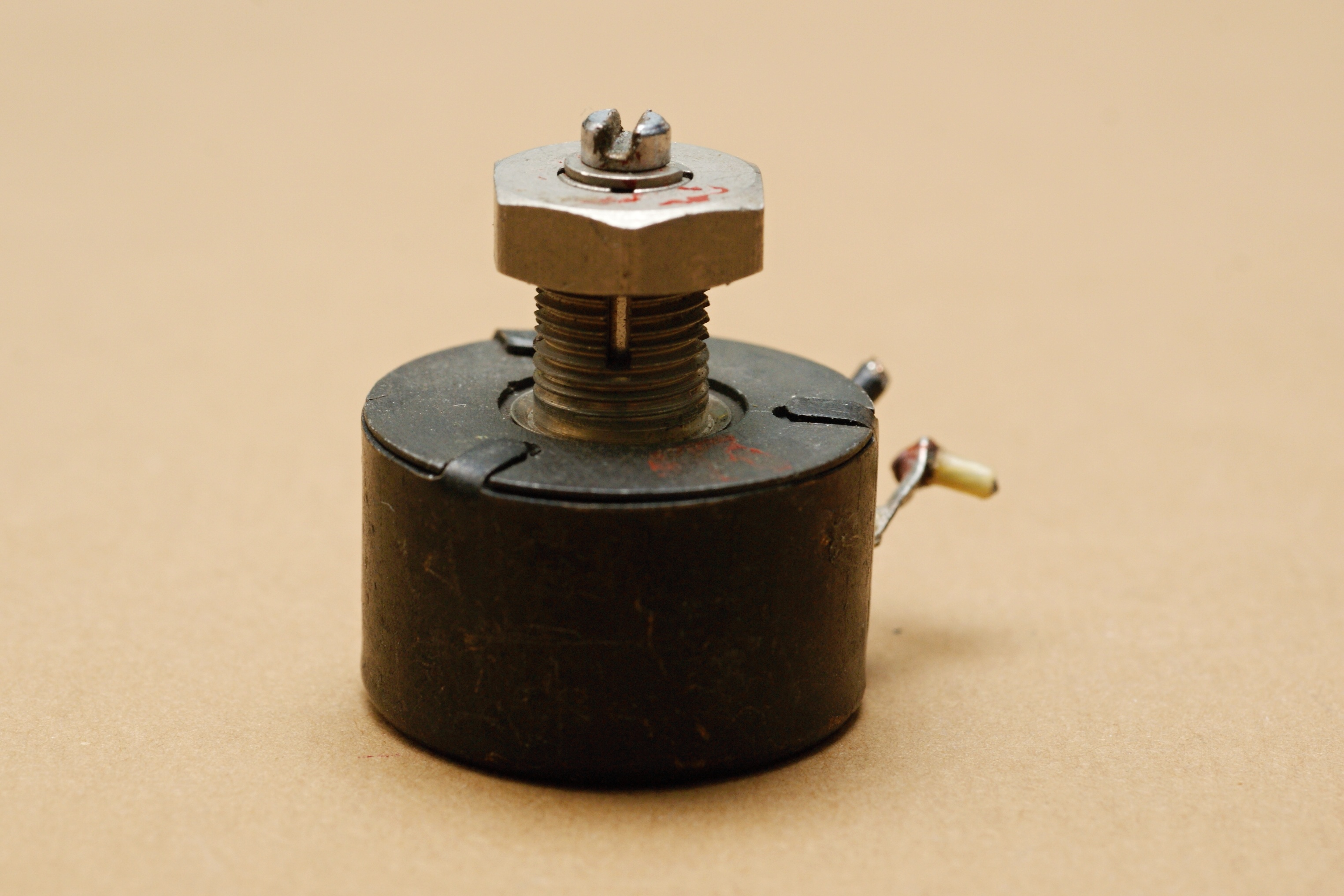

А вот образец из "несуществующих" - порядковый номер его пропущен во всех справочниках. Видимо, выпускались они весьма недолго. Это подстроечный резистор со стопорением вала; пока непонятно, в чём его отличие от аналогичного ПП3-11.

Интересно, что ни даты выпуска, ни штампа завода на нём нет. Только порядковый номер.

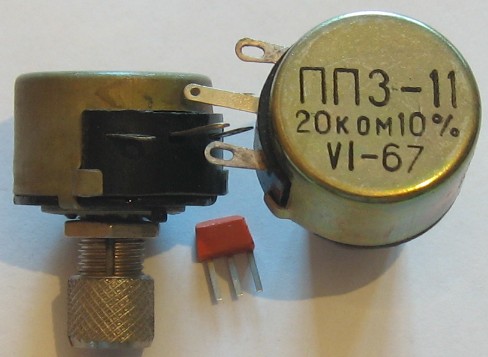

ПП3-11

Одинарный переменный резистор со стопорением вала. Из всей первой очереди резисторов ПП3, эти - самые массовые.


   Потенциометры ПП3-11 по своему конструктивному оформлению аналогичны потенциометрам ПП3-1, но имеют несколько меньшие габаритные размеры. Резисторы предназначены для работы в цепях постоянного и переменного тока для регулирования рабочего напряжения до 400 В. Они обладают линейной зависимостью величины активного сопротивления от угла поворота подвижного контакта.

   Потенциометры выпускаются на следующие номинальные значения активного сопротивления в омах: 27; 33; 39; 47; 56; 68; 82; 100; 120; 150; 180; 220; 270; 330; 390; 470; 510; 560; 680; 820; 1000; 1200; 1500; 1800; 2200; 2700; 3300; 3900; 4700; 5100; 5600; 6800; 8200; 10 000; 12 000; 15 000; 18 000; 20 000 с допускаемым отклонением величины активного сопротивления от номинального значения от ±5 до ±10%.

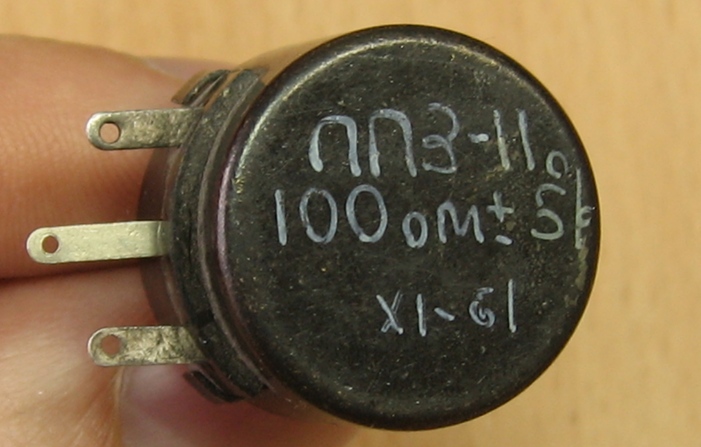

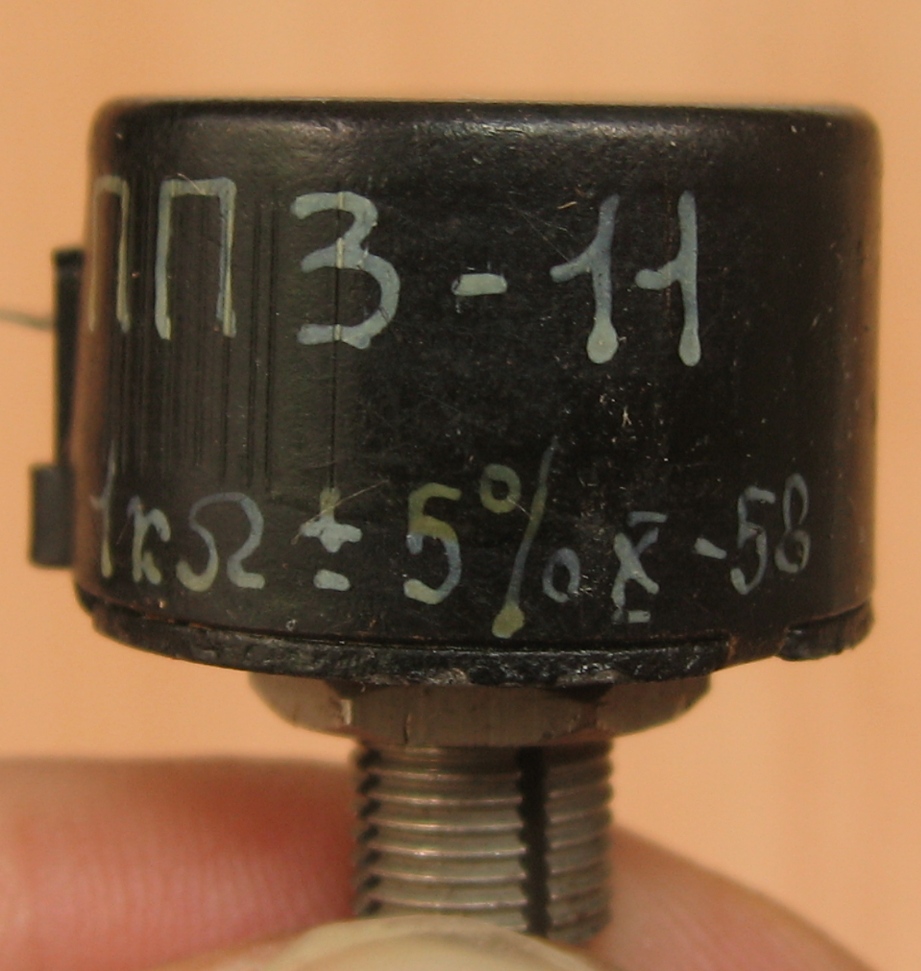

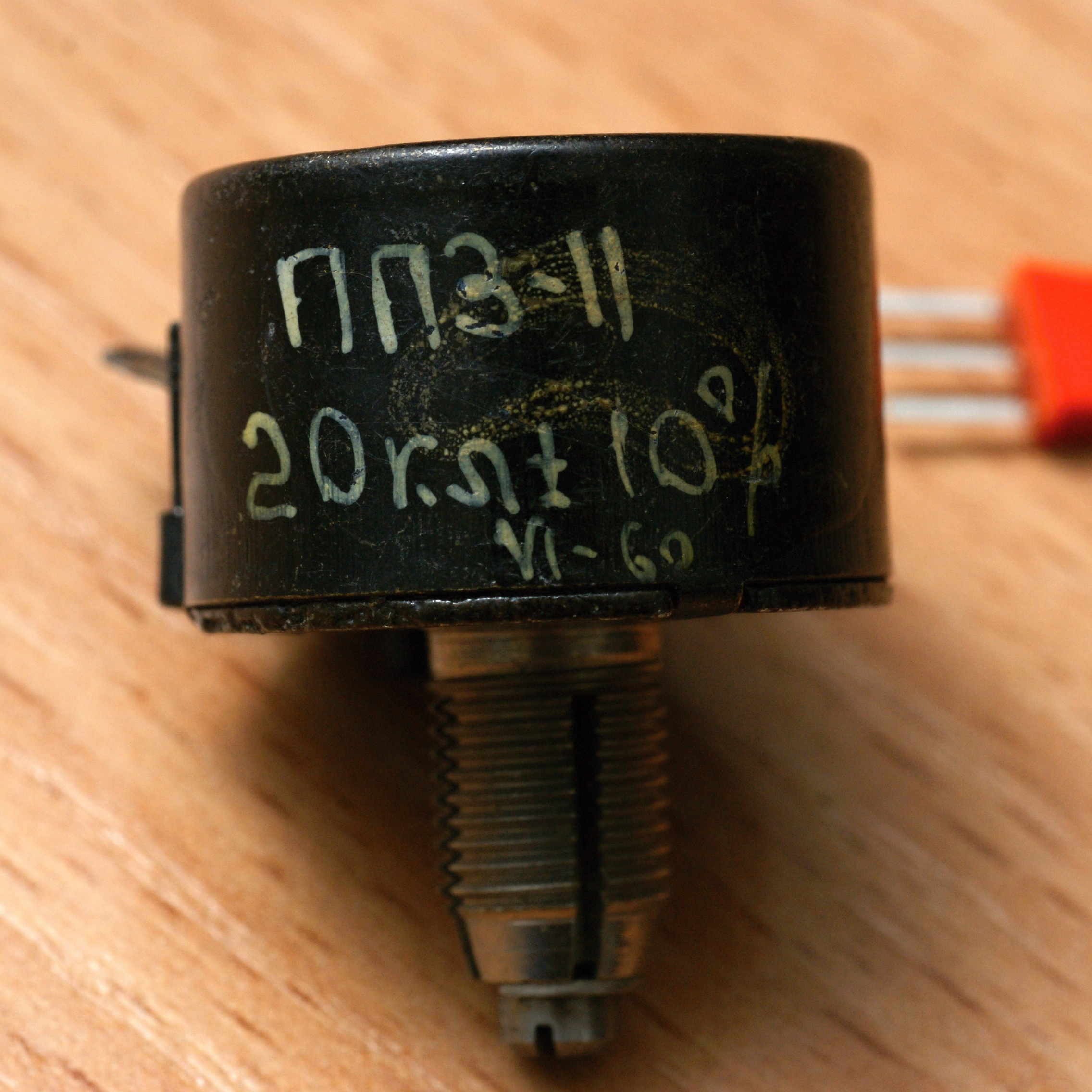

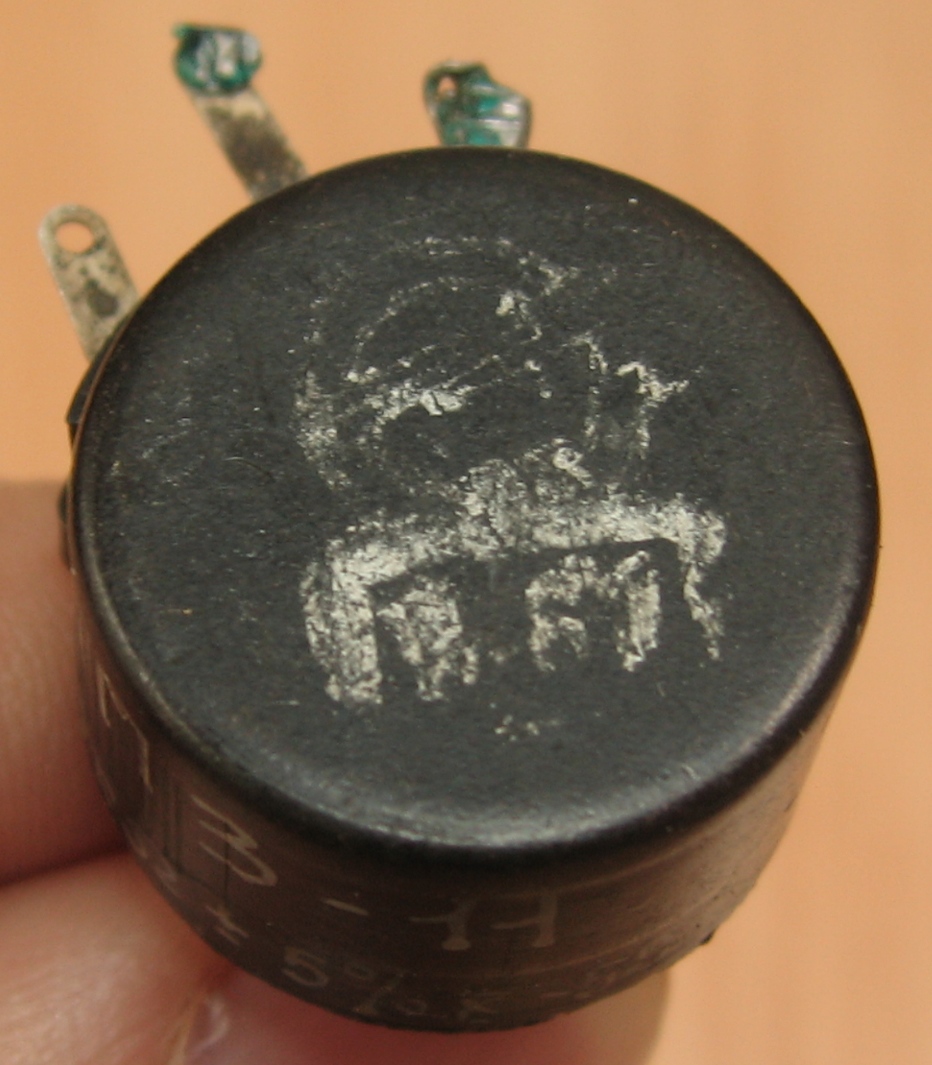

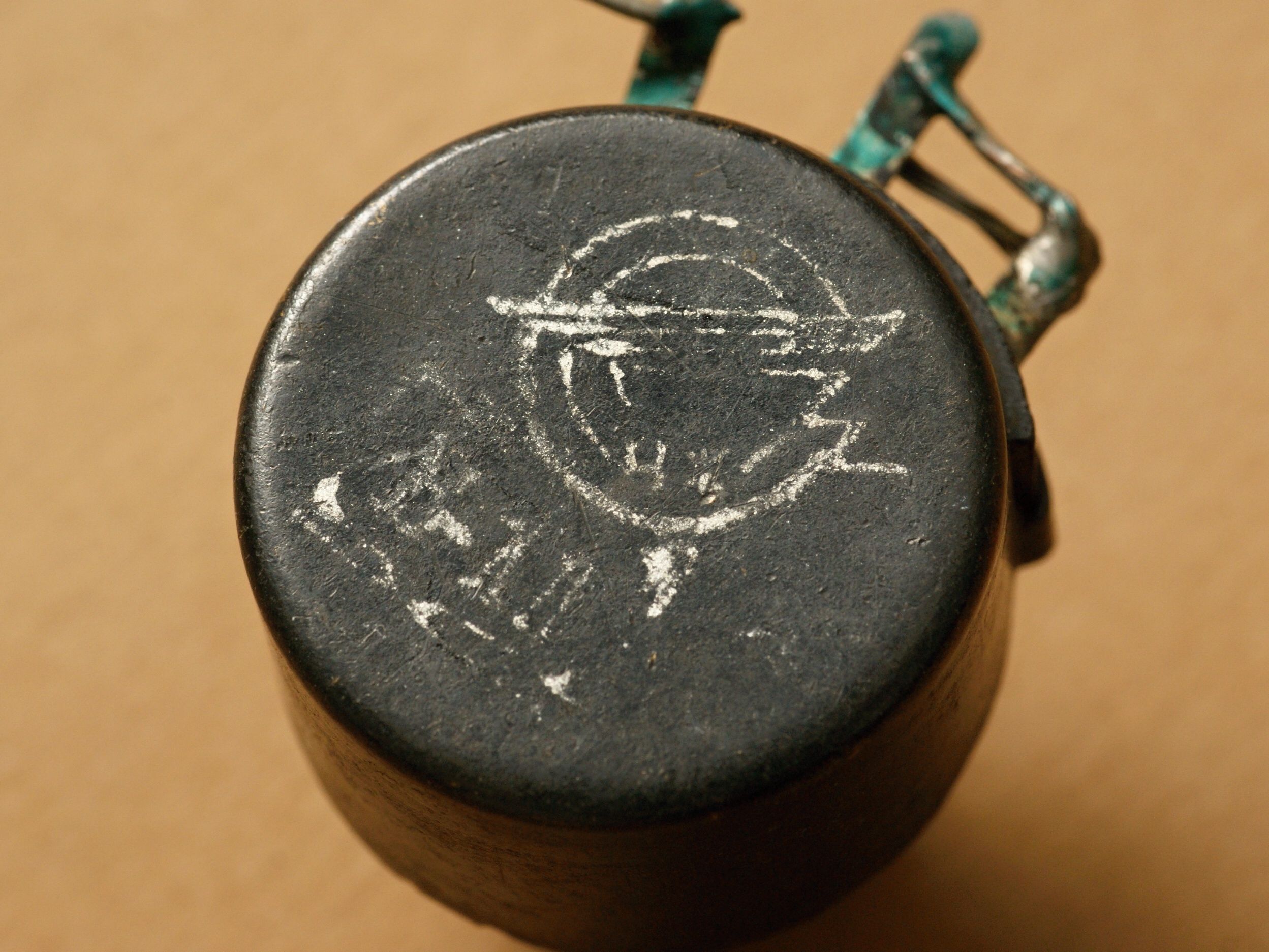

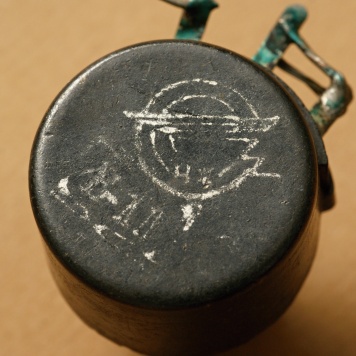

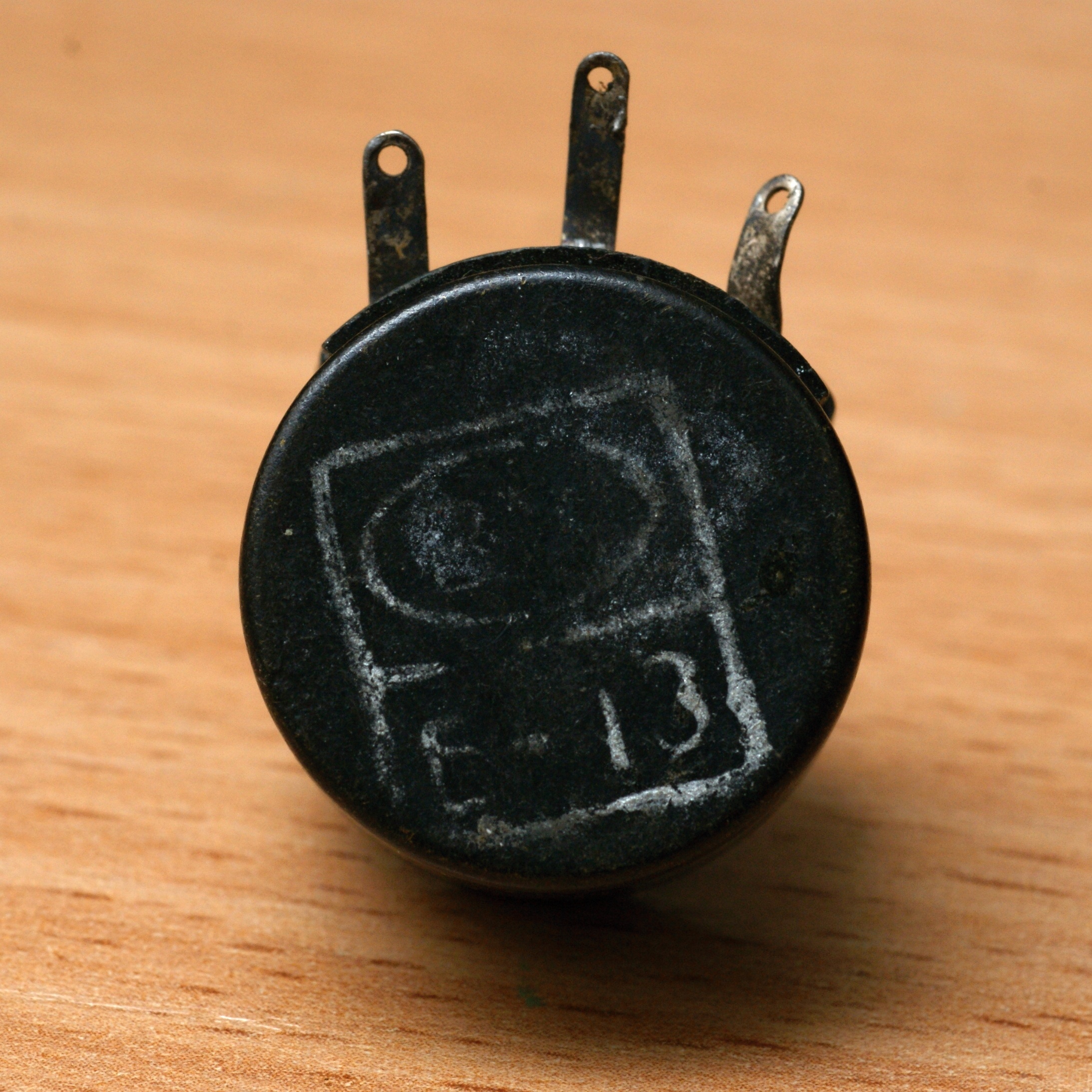

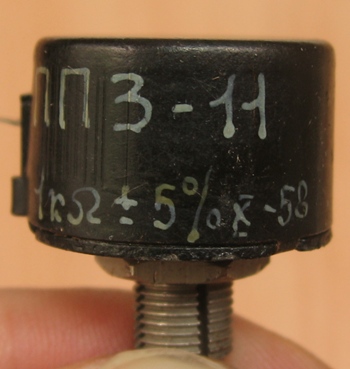

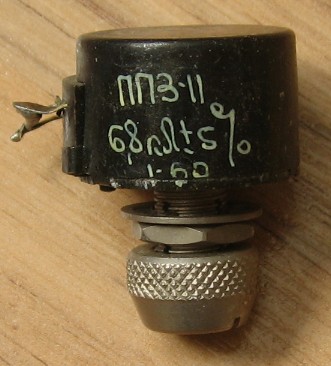

   Ранние образцы имели чернёный корпус и маркировку, выполненную вручную.

   Производители -  Куйбышевский завод №281 МАП (ныне Самарский завод "Экран") и завод "Мегомметр", г.Умань (Украина).

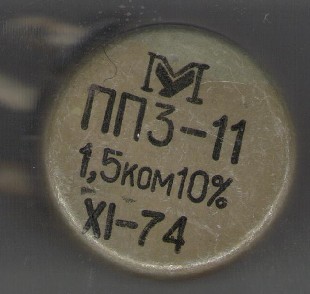

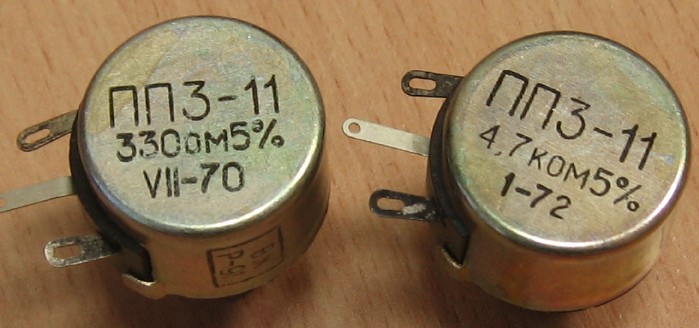

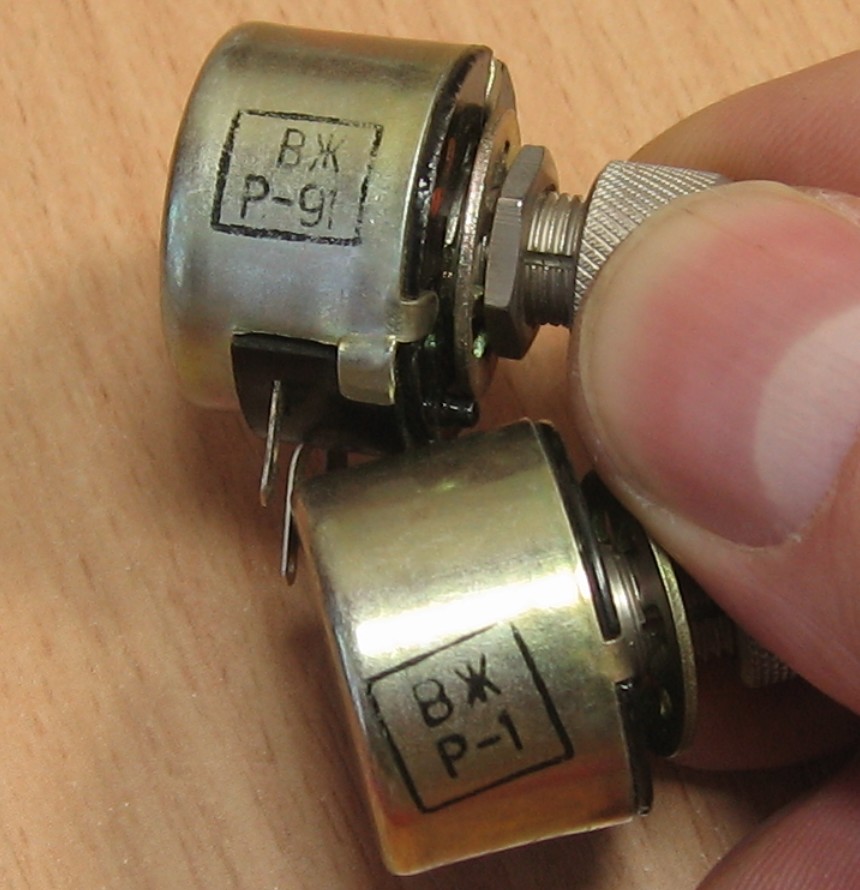

Вот более поздние варианты этого резистора:

Интересный момент - разные ТУ.

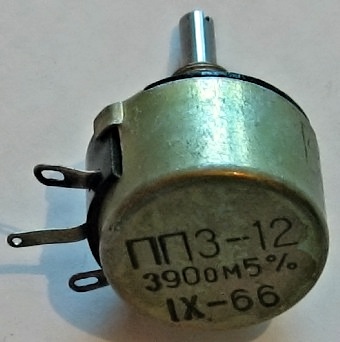

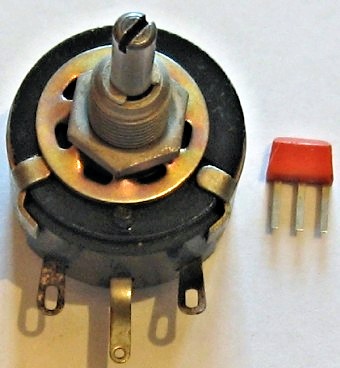

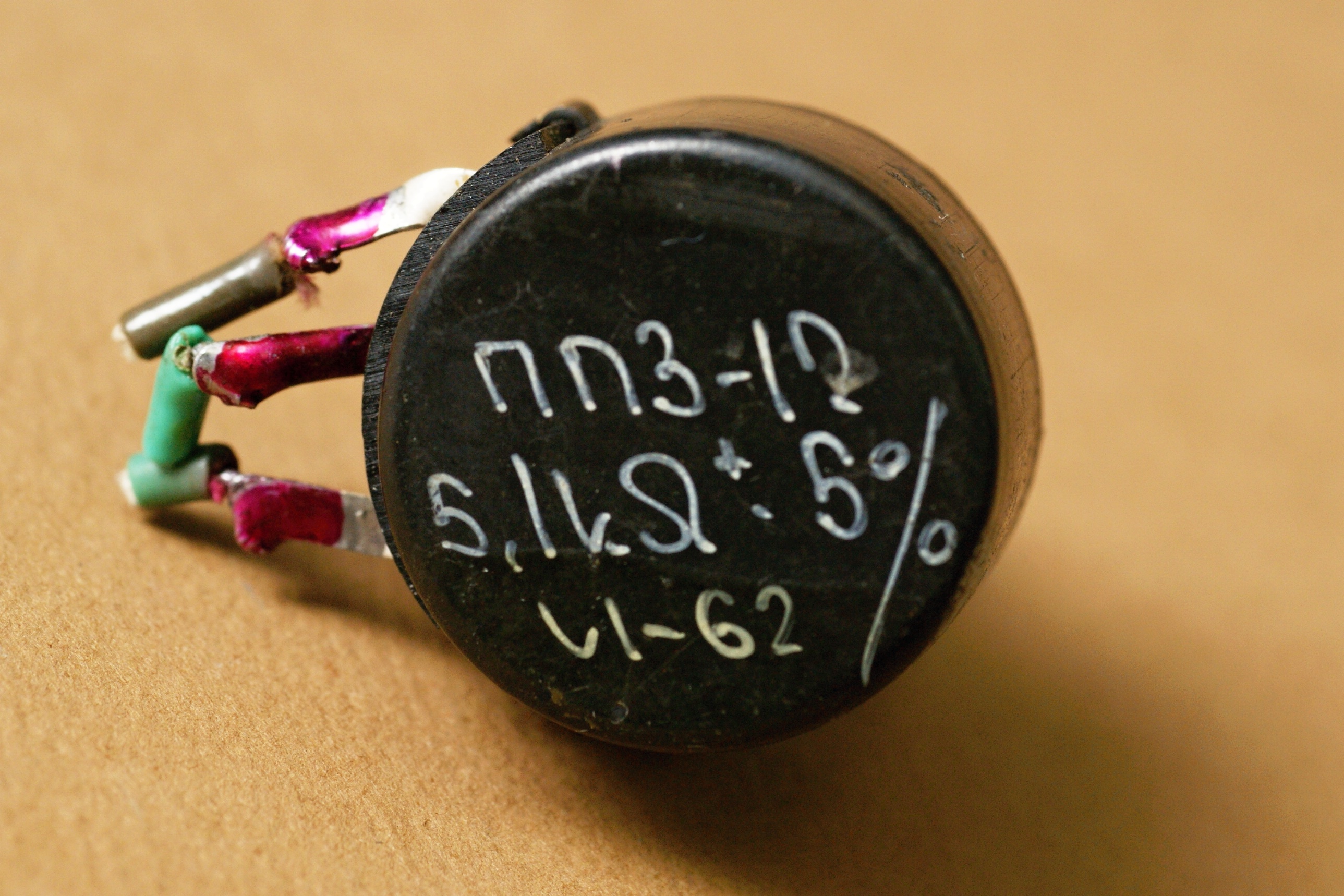

ПП3-12

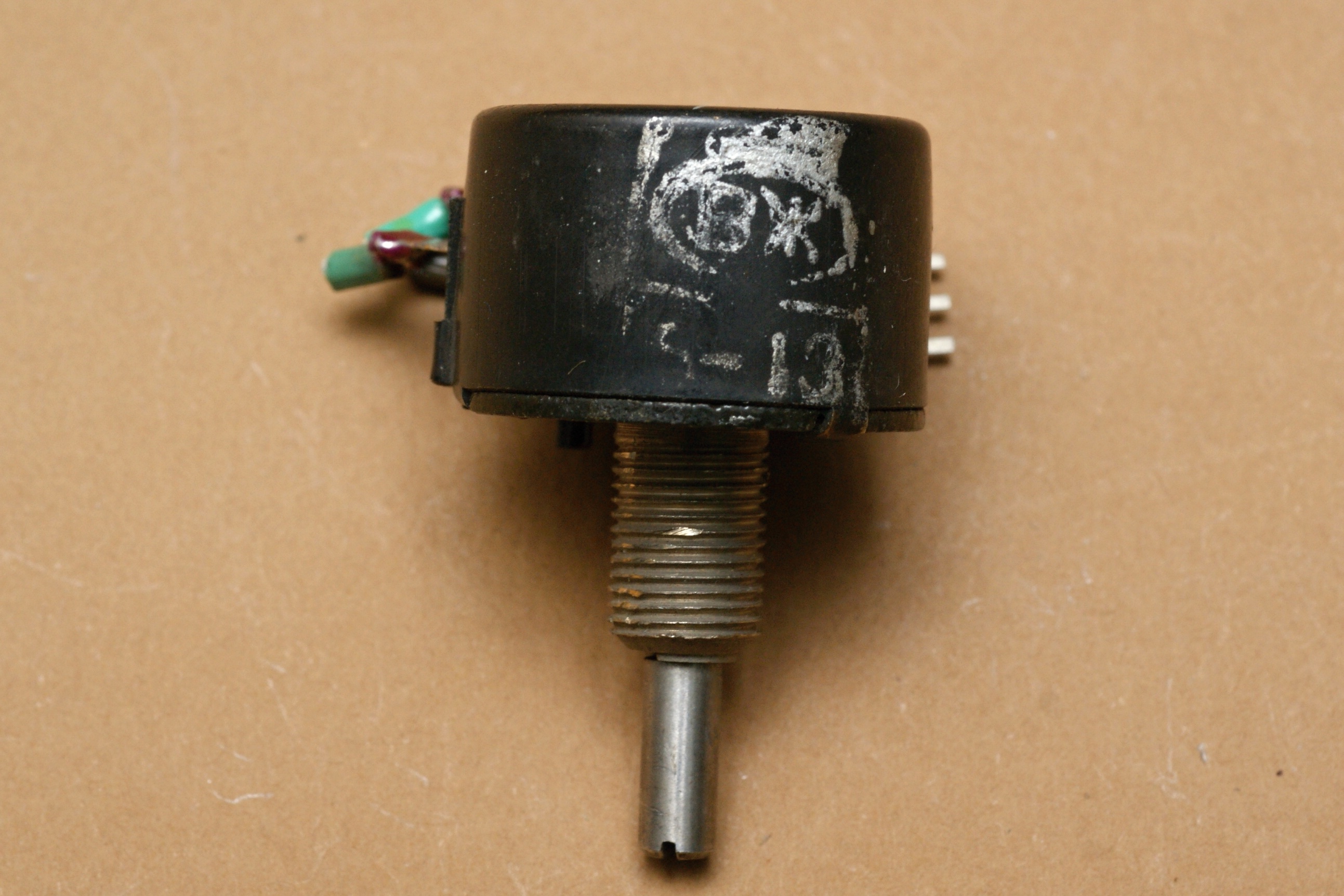

Одинарный переменный резистор без стопорения вала, по своему конструктивному оформлению аналогичный потенциометру ПП3-4, но имеющий несколько меньшие габаритные размеры.

Потенциометры этого типа предназначены для работы в цепях постоянного и переменного тока для регулирования рабочего напряжения до 400 В. Они обладают линейной зависимостью величины активного сопротивления от угла поворота подвижного контакта.

Потенциометры выпускаются на следующие номинальные значения активного сопротивления в омах: 27; 33; 39; 47; 56; 68; 82; 100; 120; 150; 180; 220; 270; 330; 390; 470; 510; 560; 680; 820; 1000; 1200; 1500; 1800; 2200; 2700; 3300; 3900; 4700; 5100; 5600; 6800; 8200; 10 000; 12 000; 15 000; 18 000; 20 000 с допускаемым отклонением величины активного сопротивления от номинального значения от ±5 до ±10%.

Производители - Куйбышевский завод № 281 МАП (ныне Самарский завод "Экран") и завод "Мегомметр", г.Умань (Украина).


(фото Александра Назаренко)

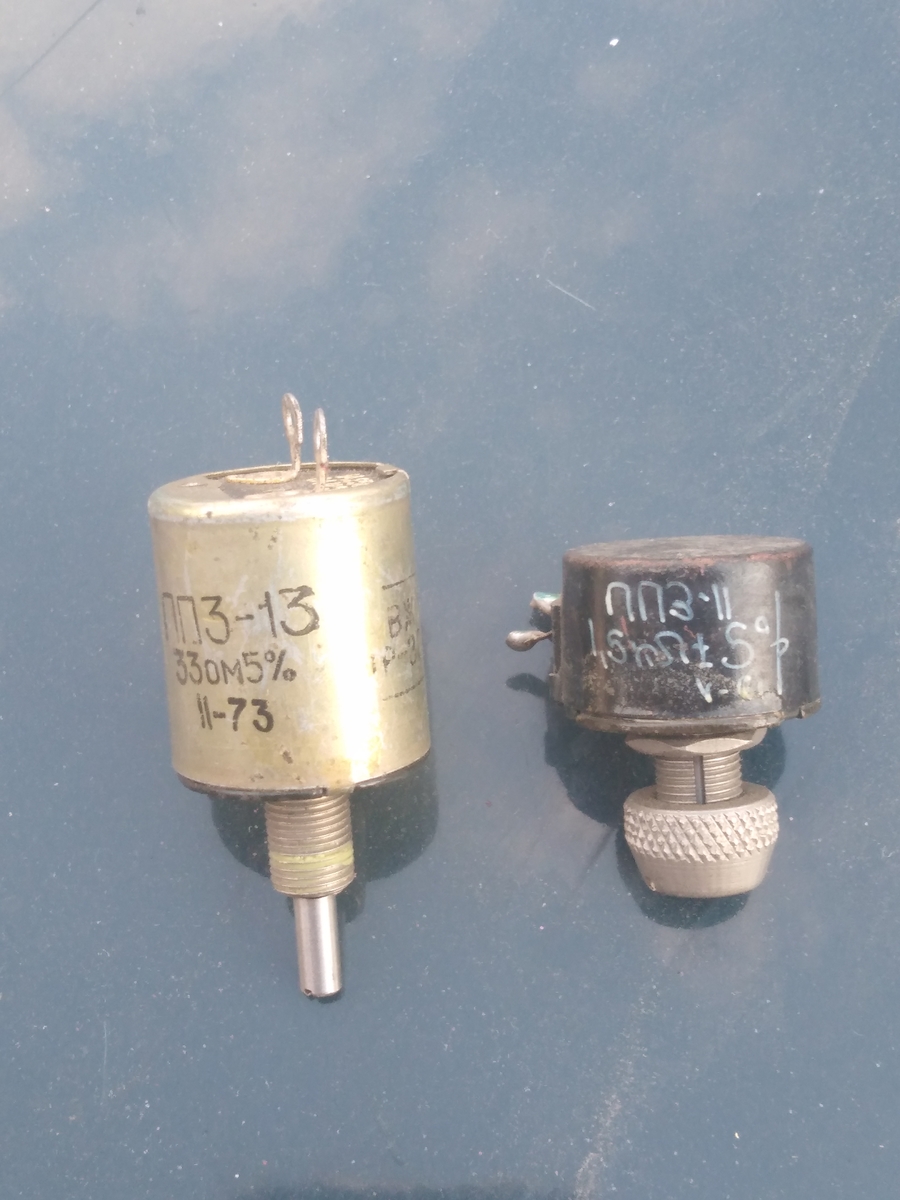

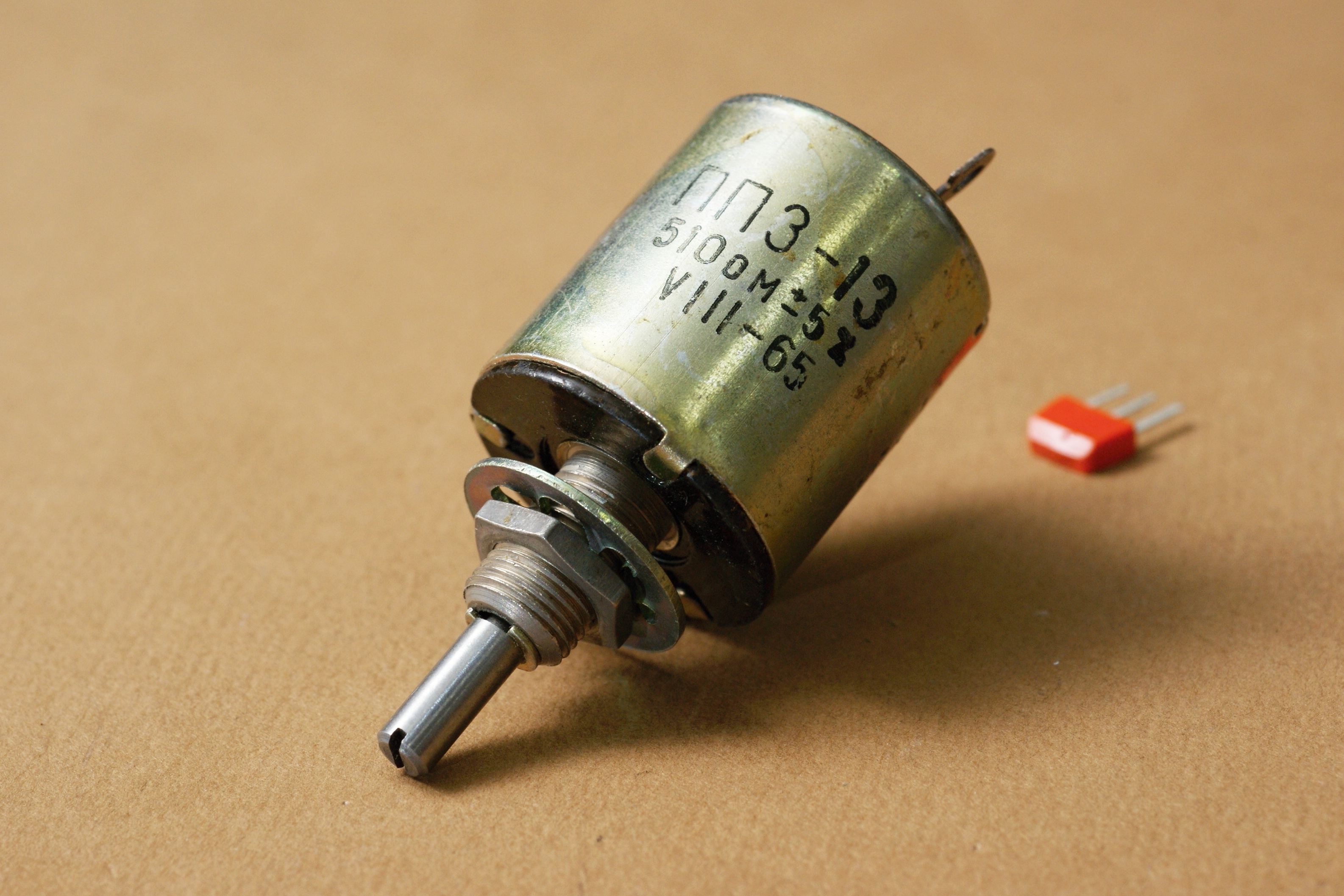

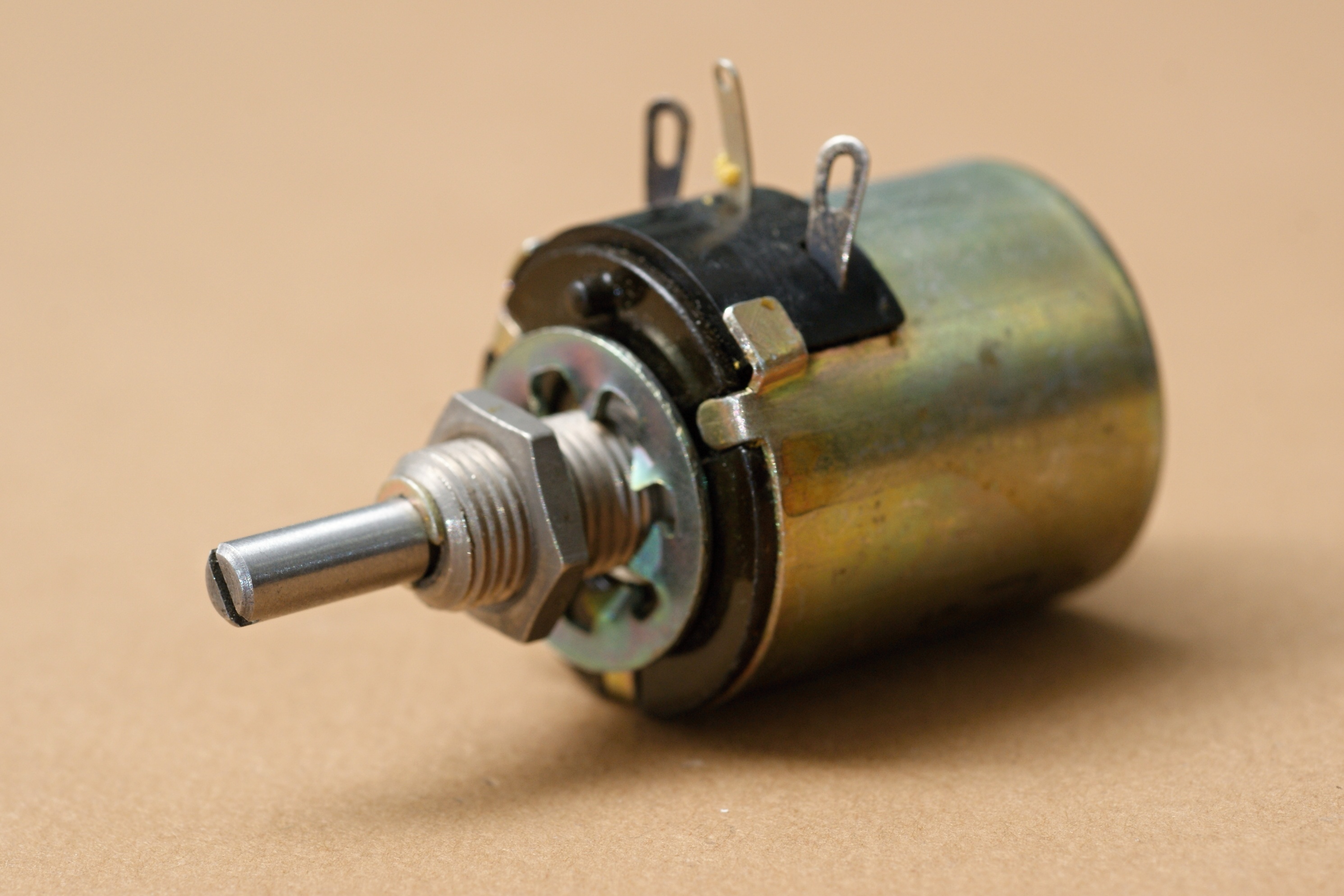

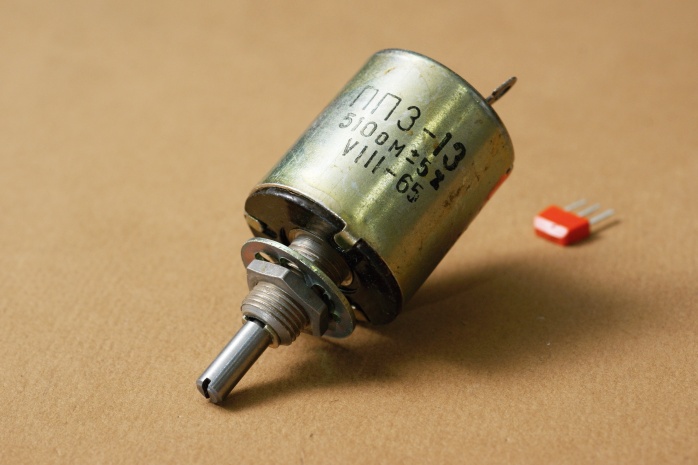

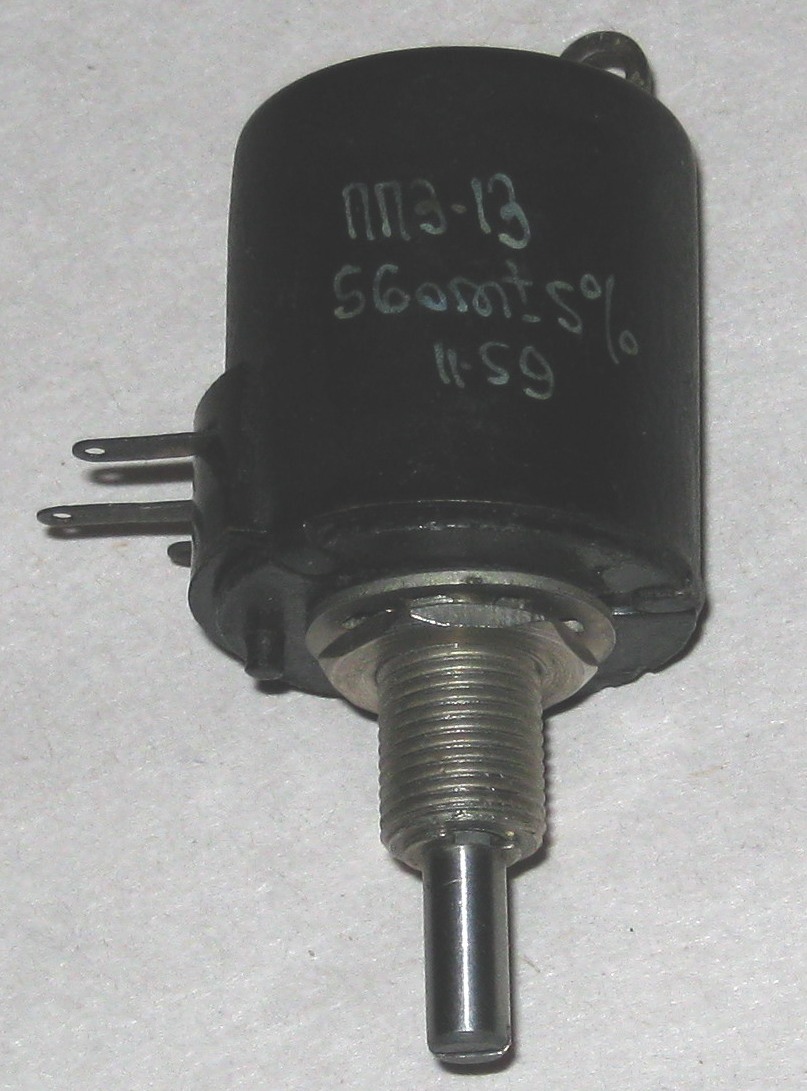

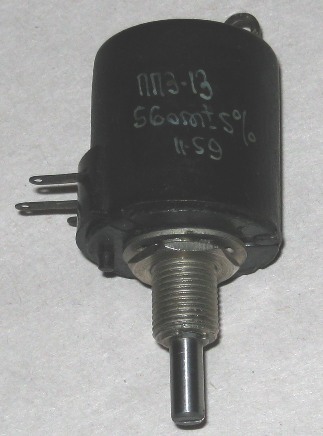

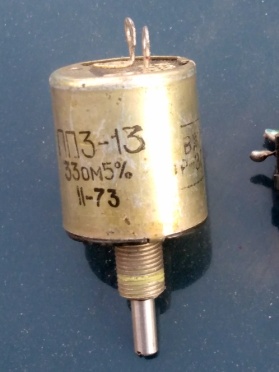

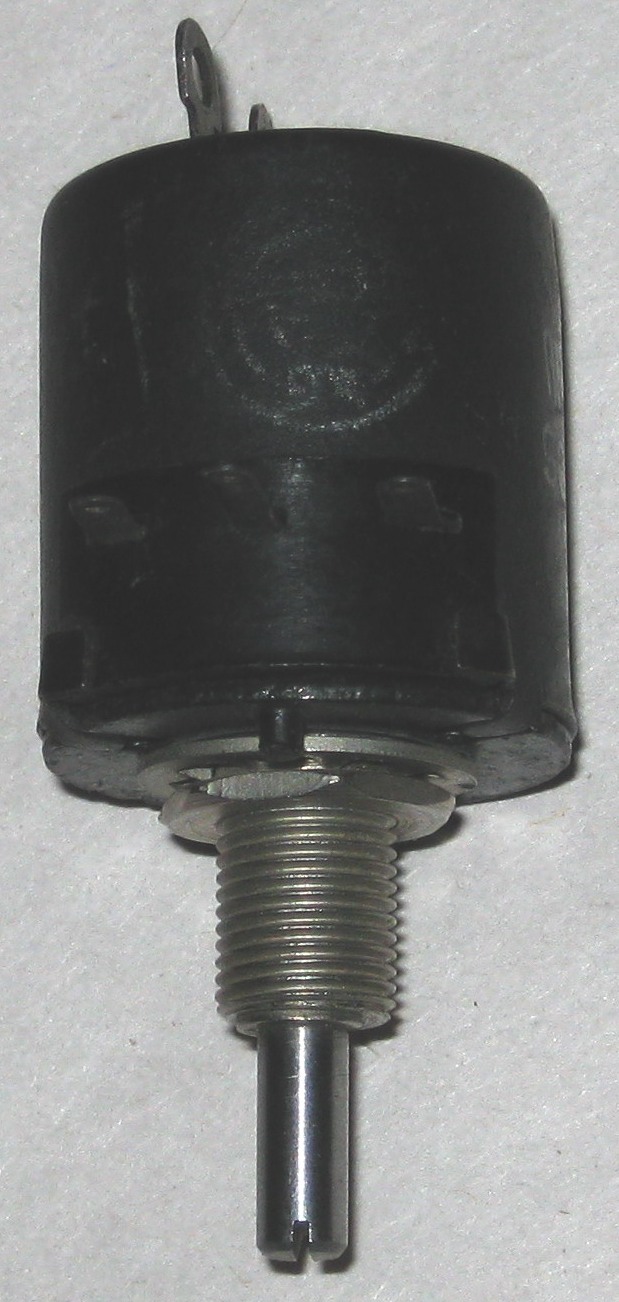

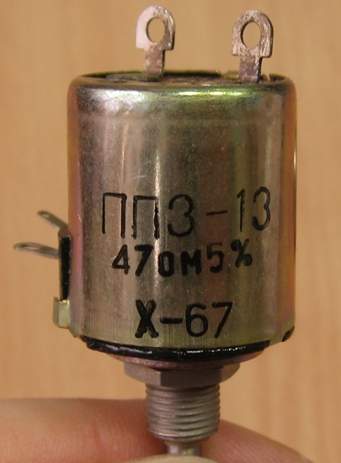

ПП3-13

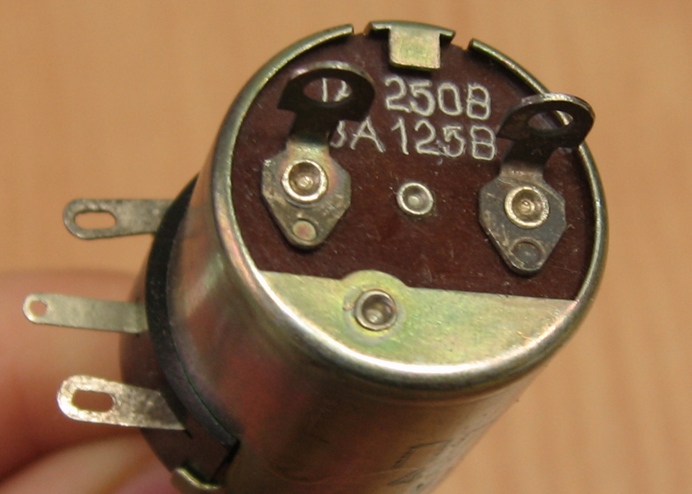

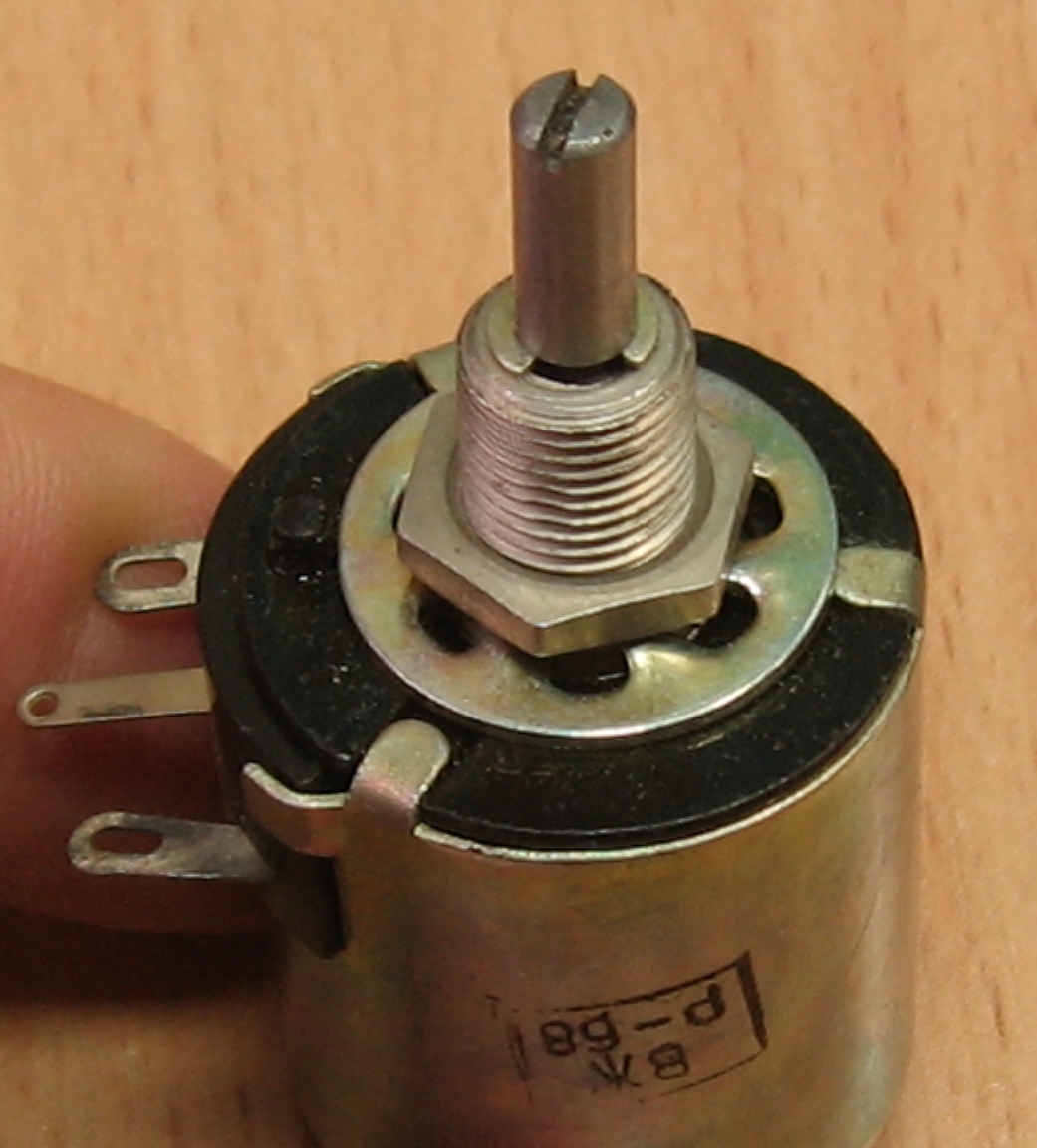

Потенциометры ПП3-13 представляют собой модификацию потенциометров ПП3-12, отличаясь только наличием встроенного выключателя и некоторым увеличением длины (с 36,5 до 54,6 мм).

Потенциометры этих типов имеют следующие дополнительные параметры:

а) допустимая нагрузка выключателя 125В/3А или 250В/1А;
б) переходное сопротивление контактов выключателя 0,03 ом;
в) износоустойчивость выключателя — до 2500 включений и выключений.

Производитель - Куйбышевский завод №281 МАП (ныне Самарский завод "Экран").


(фото с Форума радиодеталей)


(фото Владимира, г.Пермь)


(фото Владимира, г.Пермь)

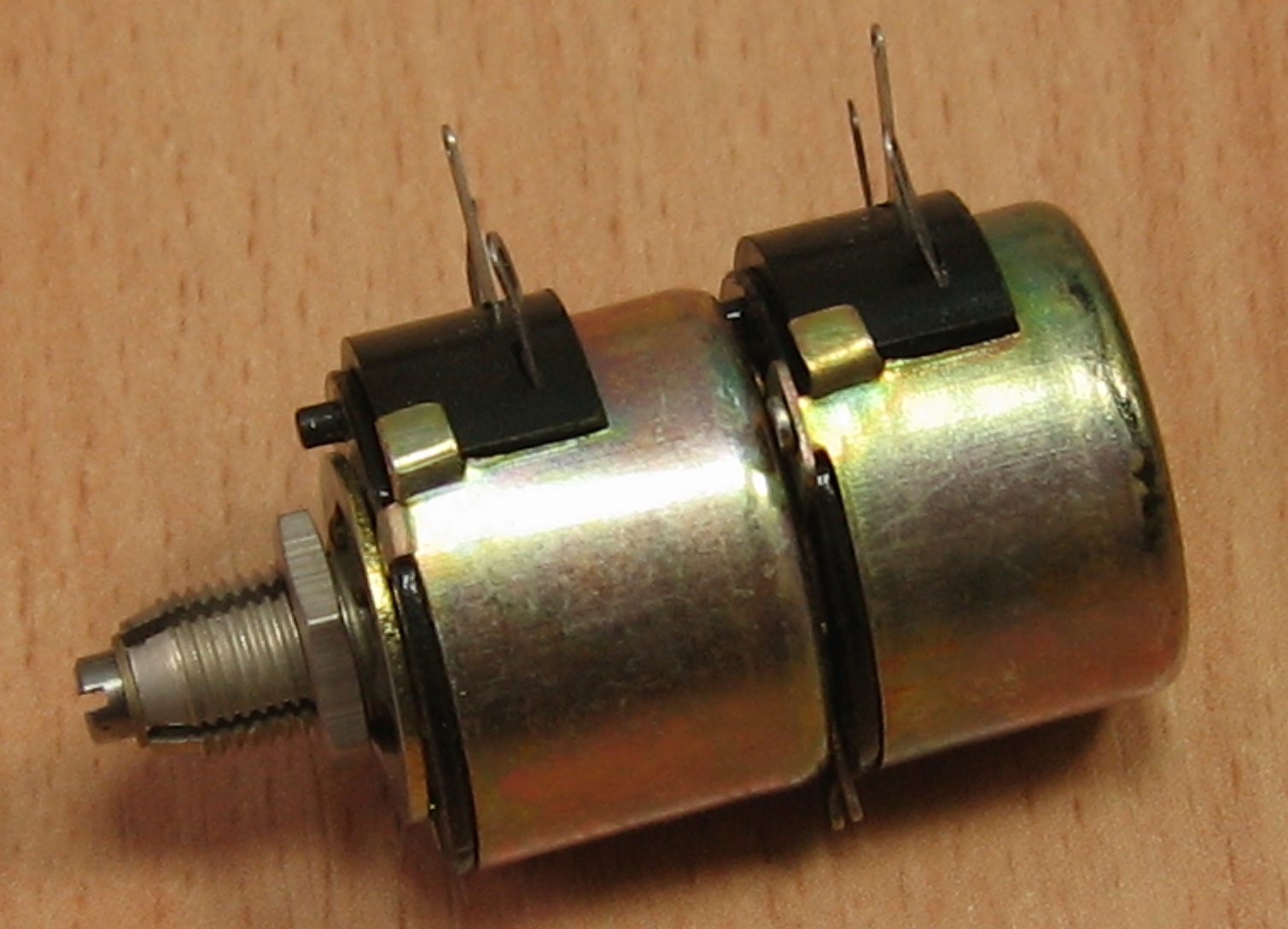

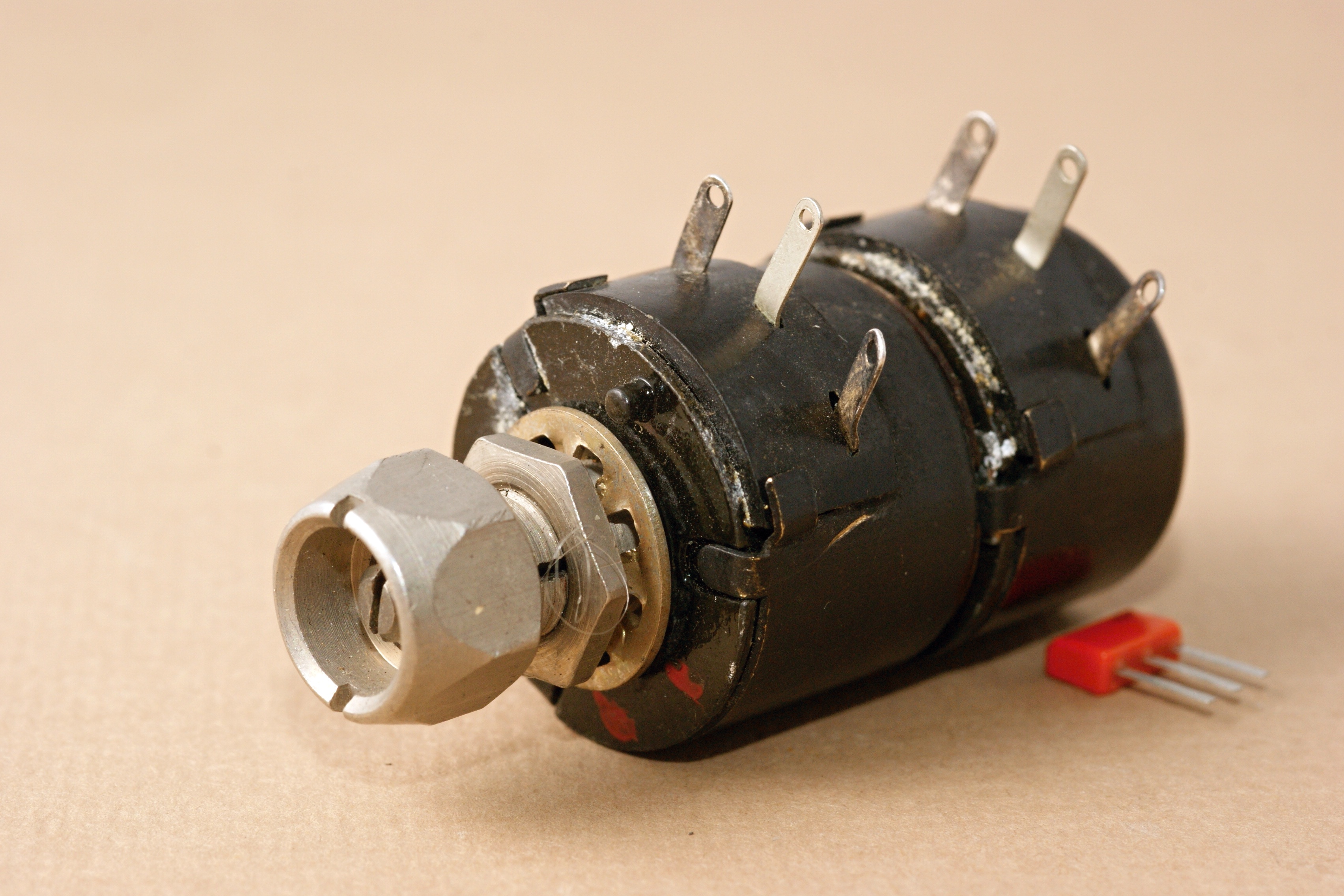

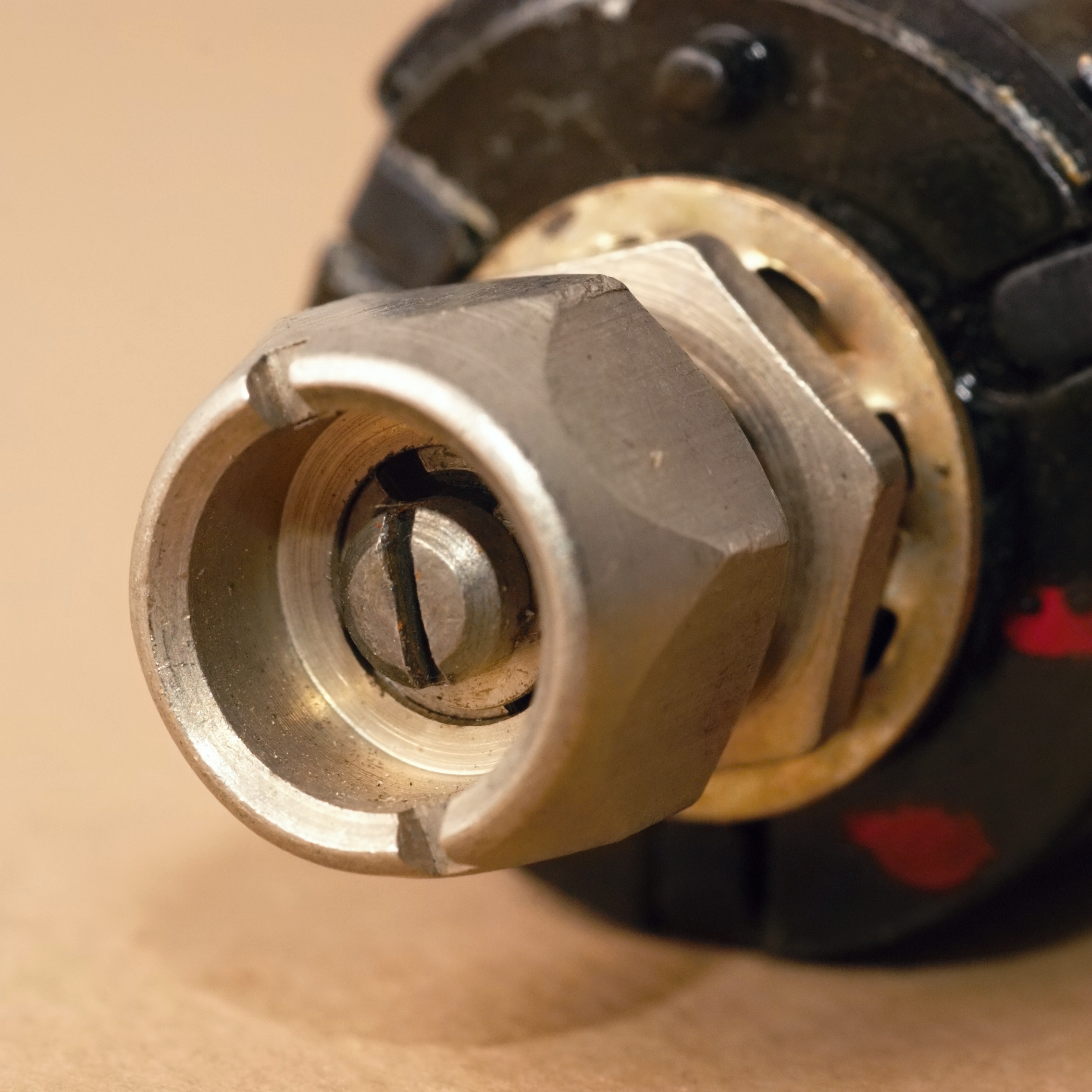

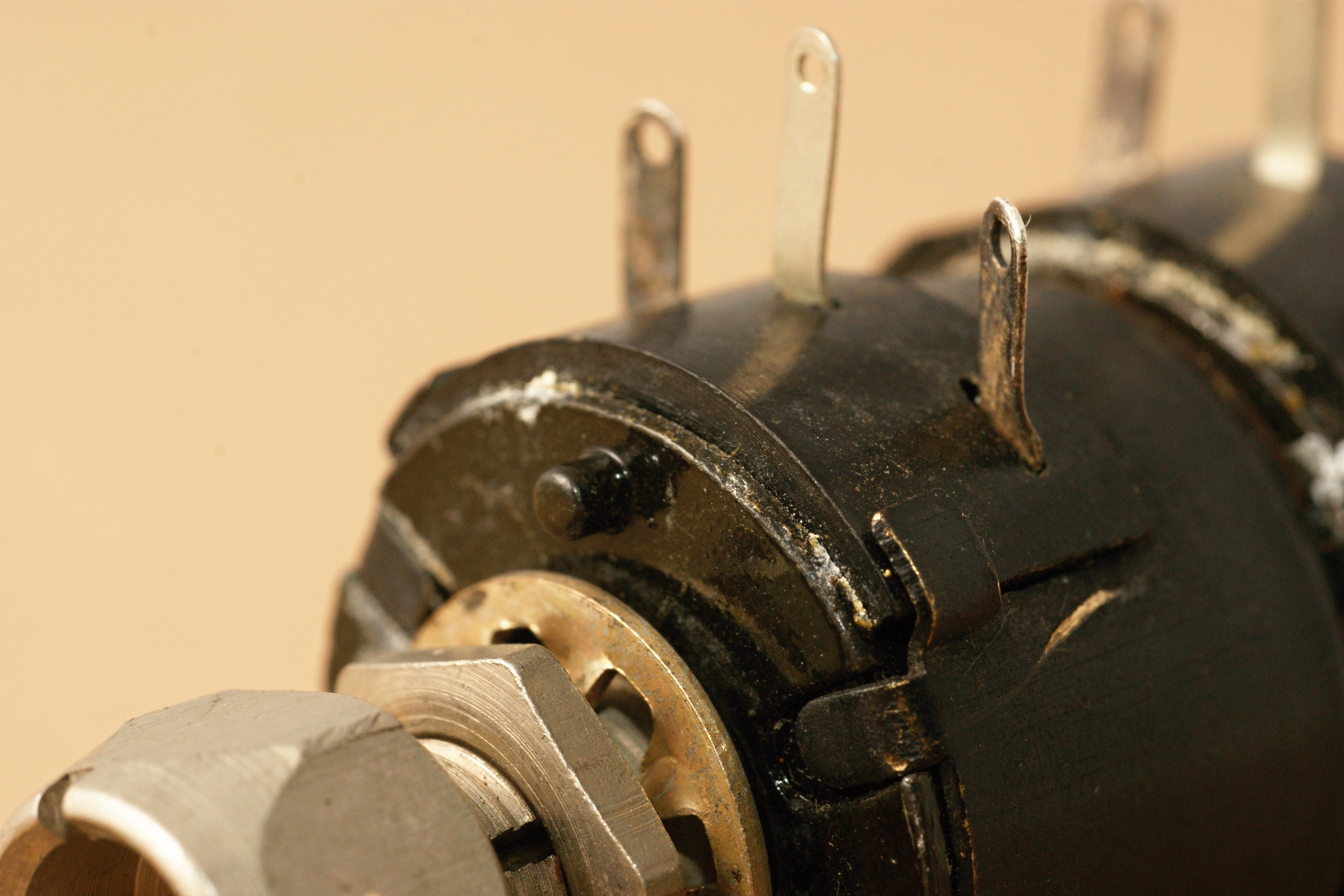

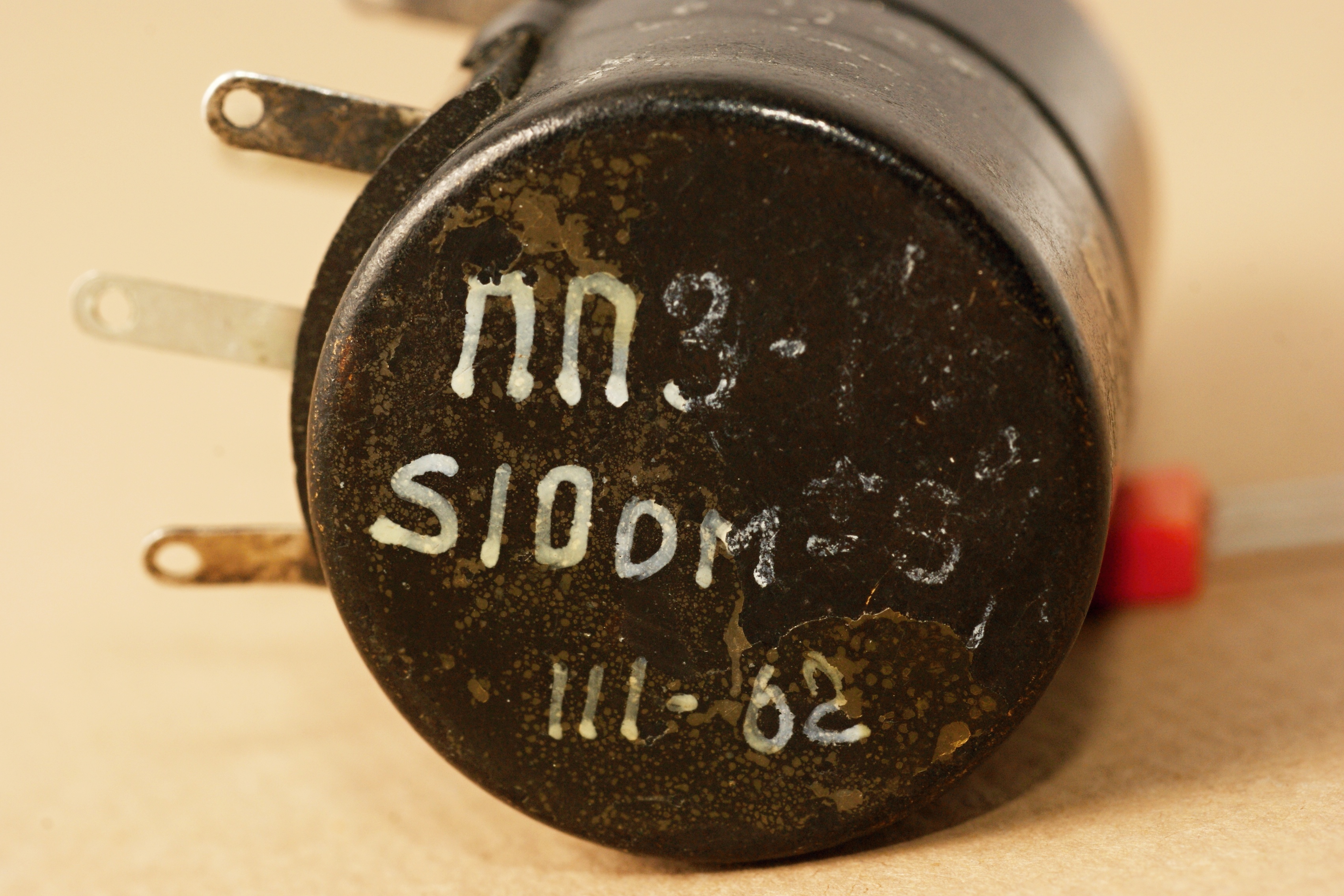

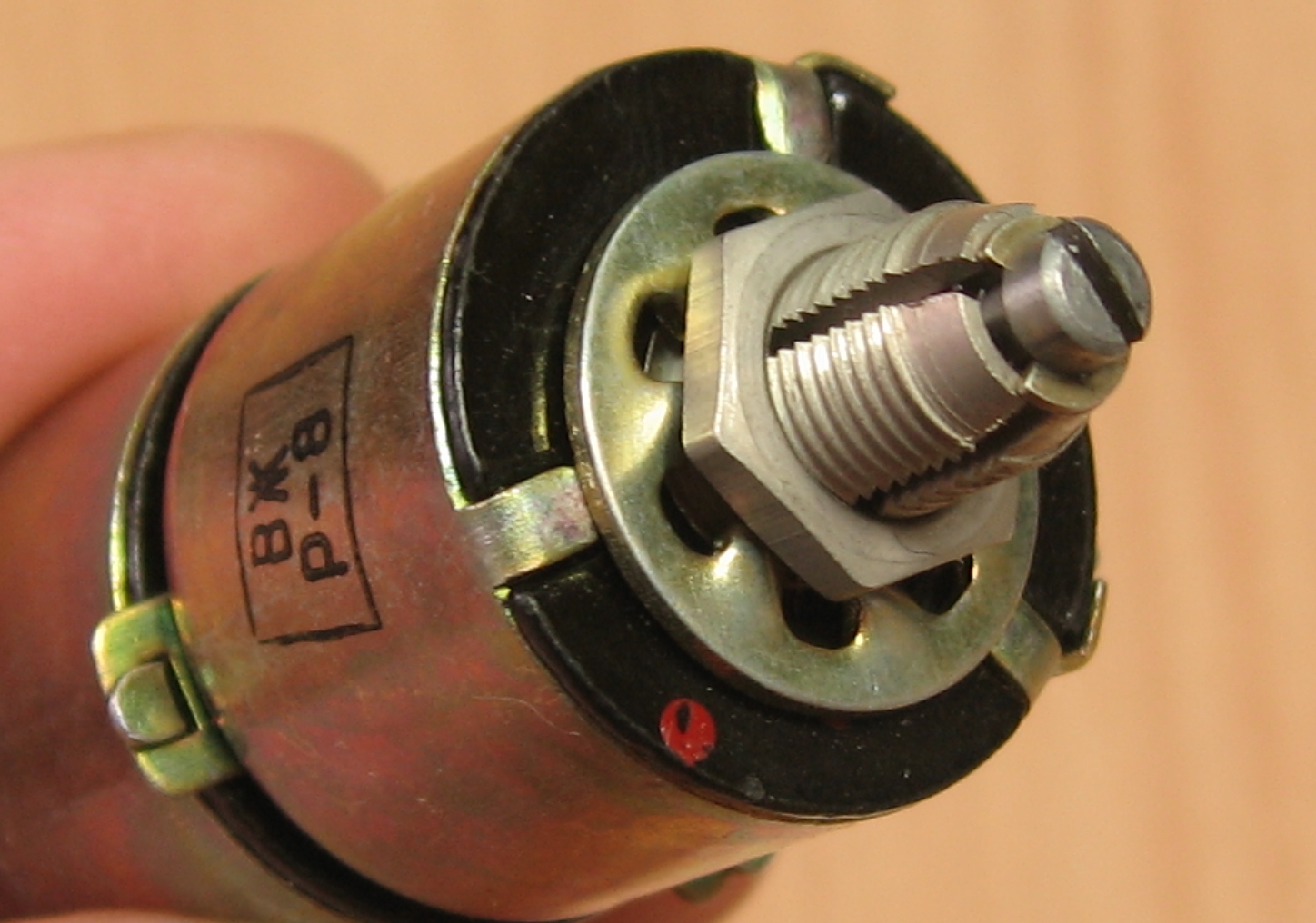

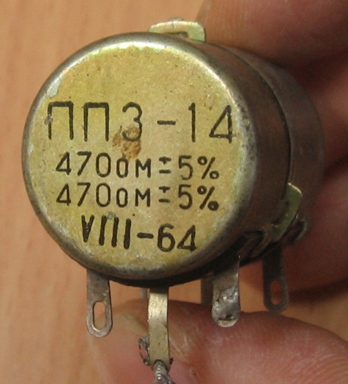

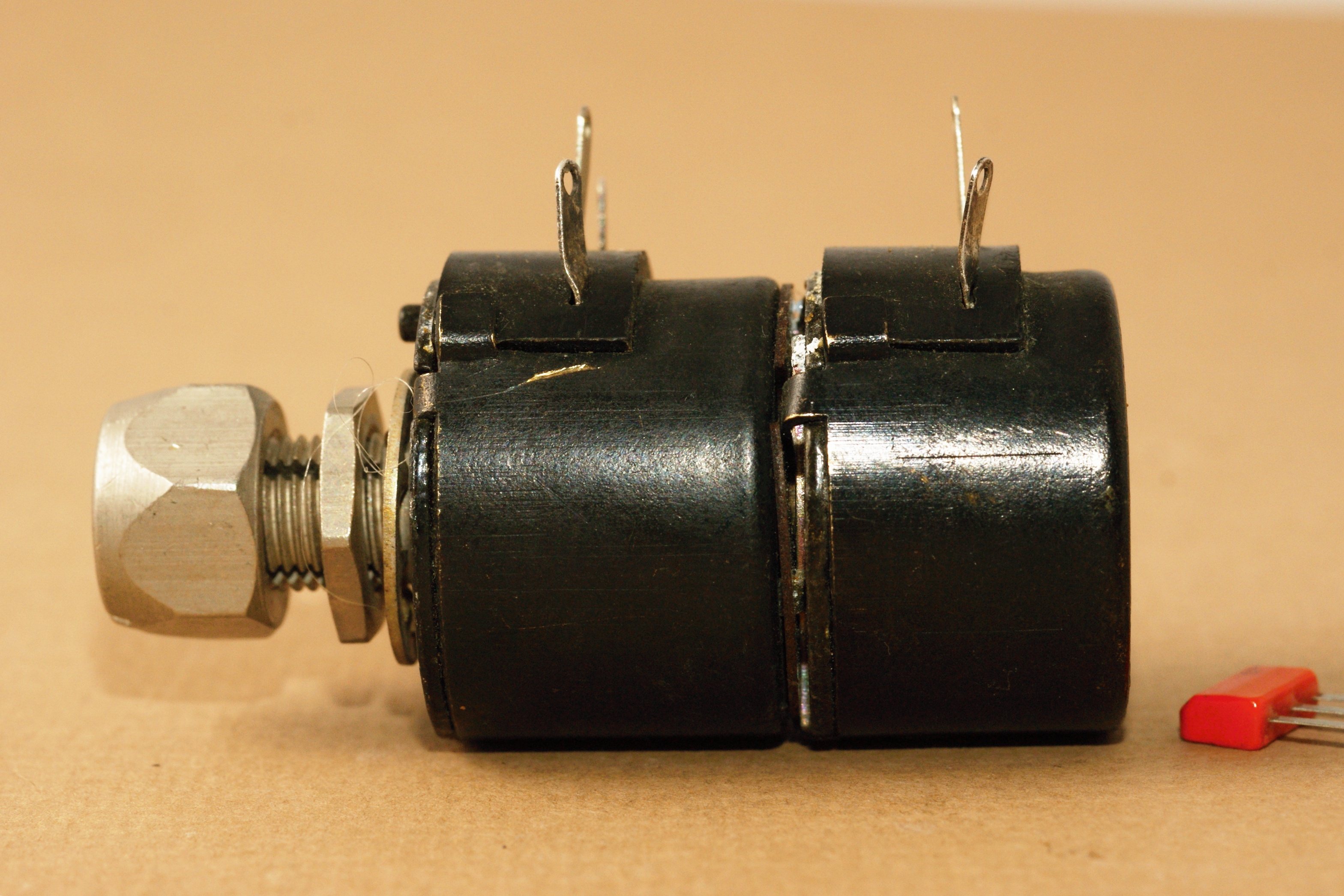

ПП3-14

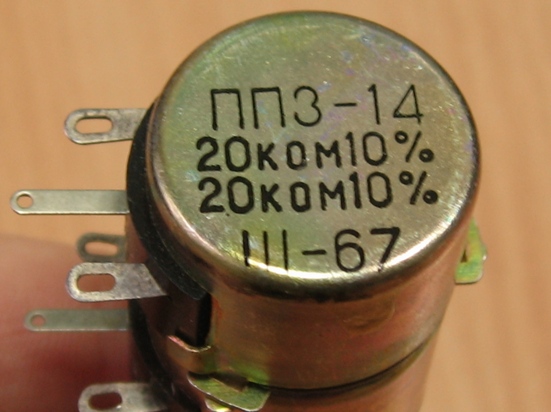

Потенциометры представляют собой сдвоенные потенциометры с одной общей осью. По всем техническим и электрическим характеристикам, а также условиям эксплуатации они совершенно аналогичны одинарным потенциометрам типа ПП3-11, отличаясь от них только размерами, весом и моментом вращения.

Производитель - Куйбышевский завод №281 МАП (ныне Самарский завод "Экран").

Подробностей про него в справочниках нет... вероятно, выпускался недолго. От такого же сдвоенного ПП3-22 отличается длиной вала.

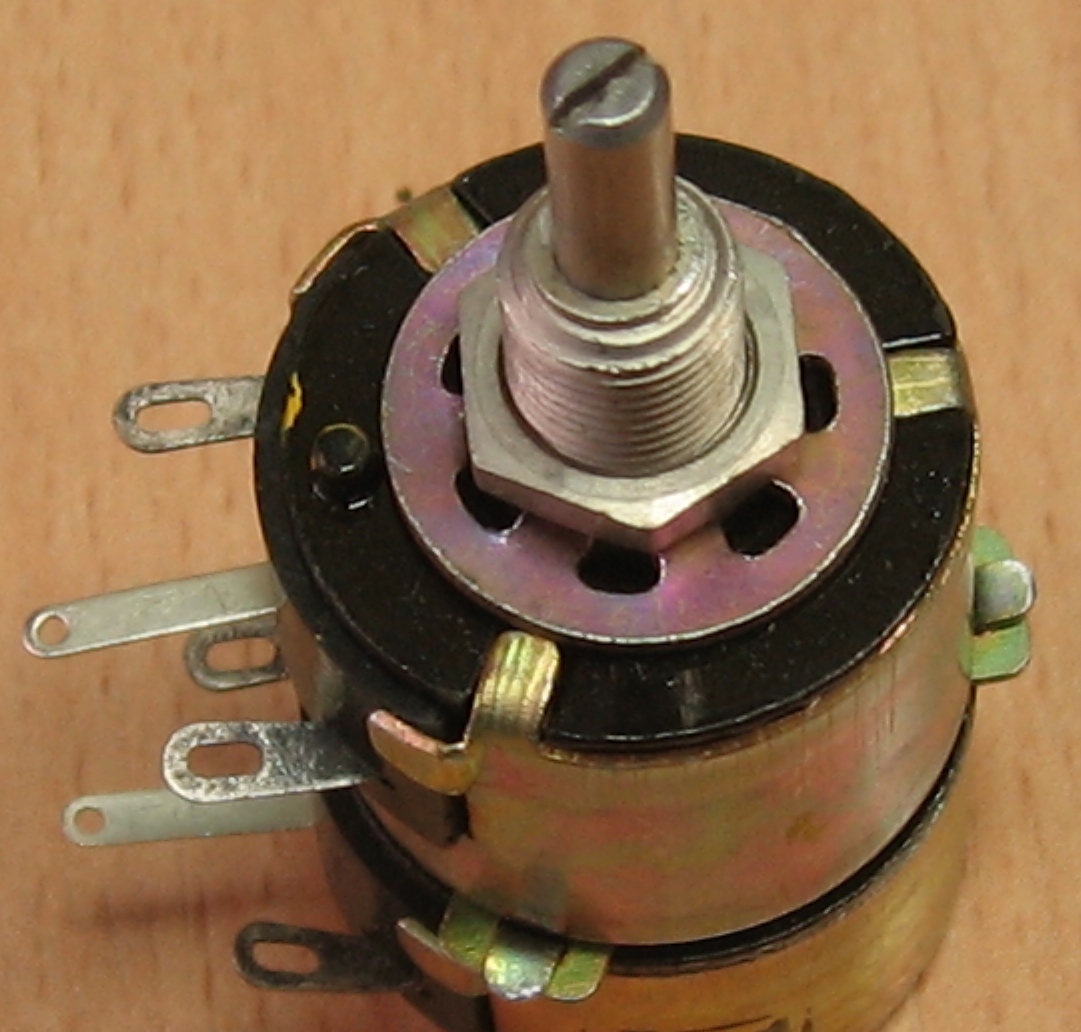

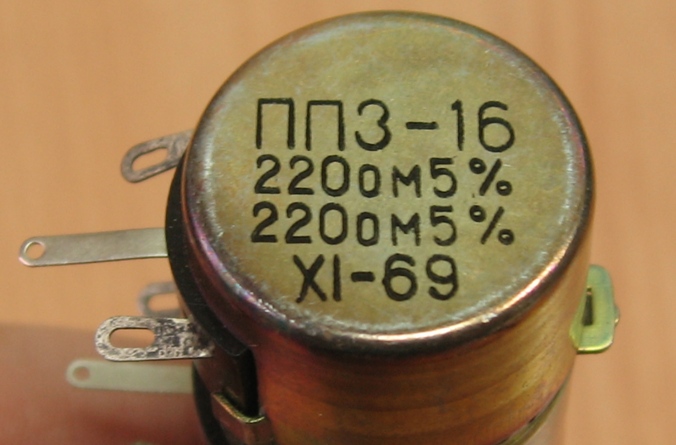

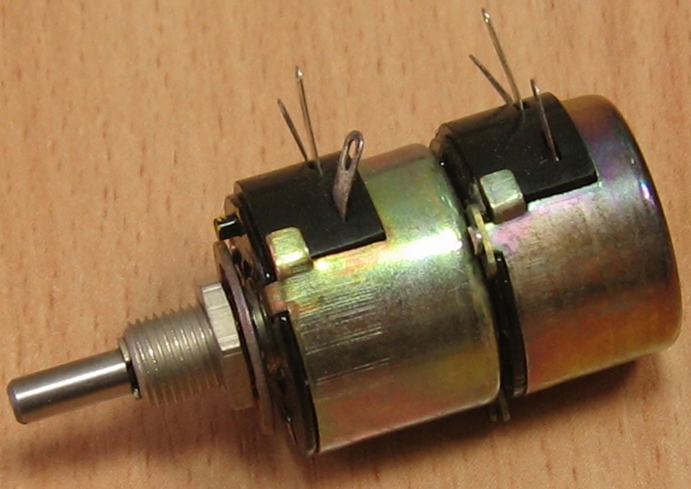

ПП3-16

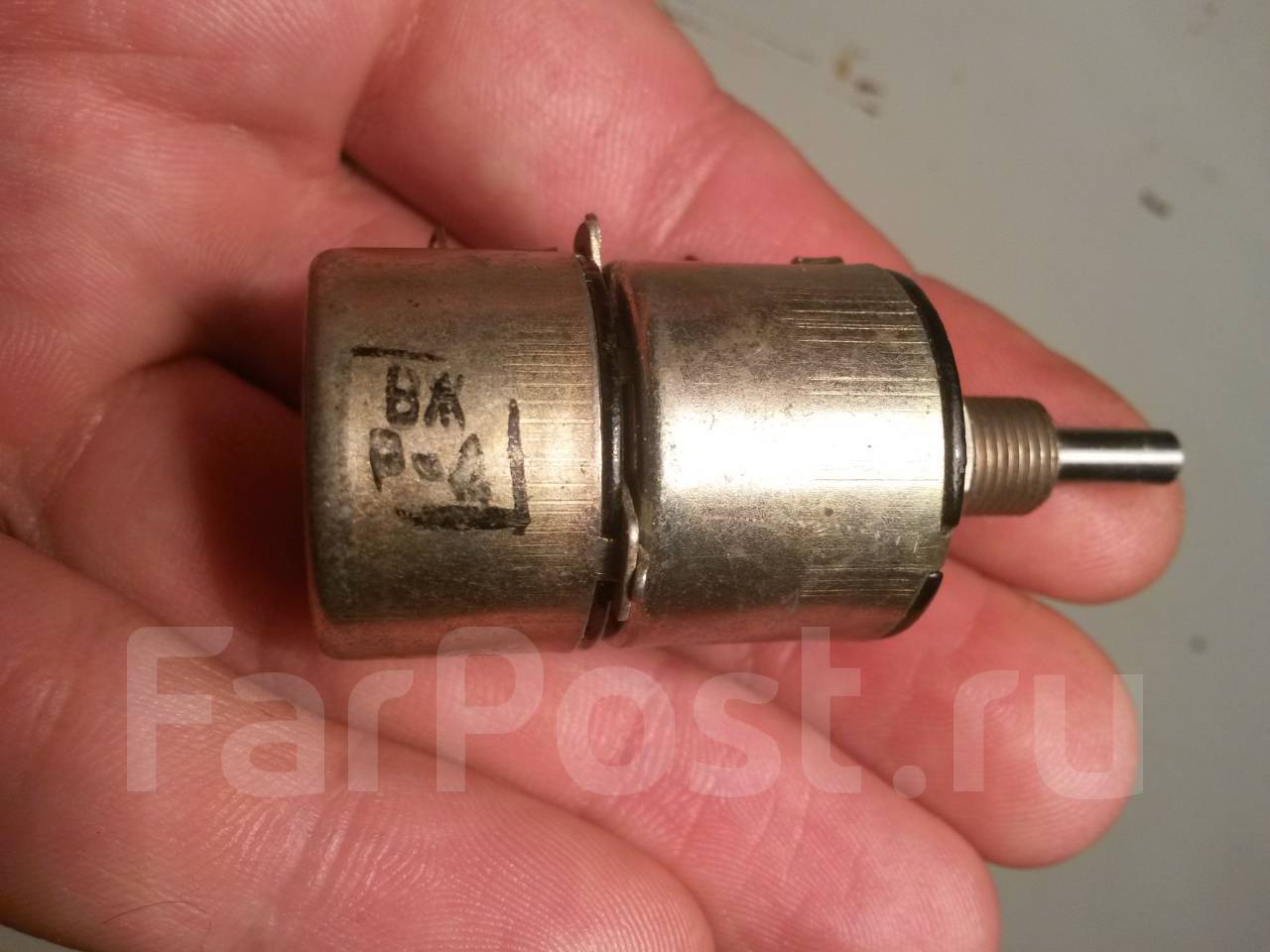

Резисторы ПП3-16 представляют собой сдвоенные потенциометры с одной общей осью.

По всем техническим и электрическим характеристикам, а также условиям эксплуатации они совершенно аналогичны одинарным потенциометрам типа ПП3-15, отличаясь от них только размерами, весом и моментом вращения.

Производитель - Куйбышевский (ныне Самарский) завод "Экран".


(фото с форума "Портативное ретрорадио")

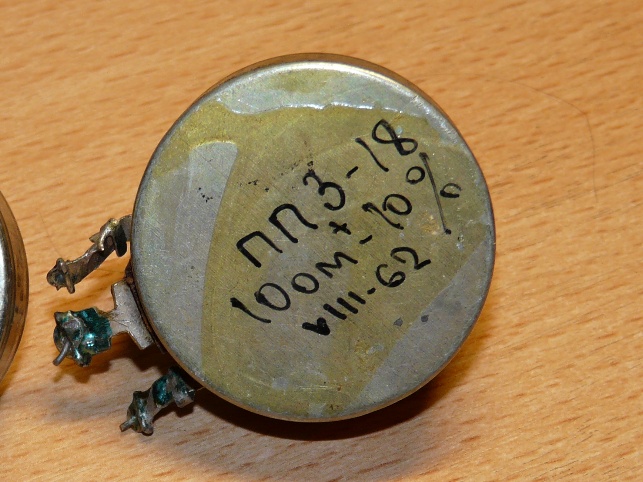

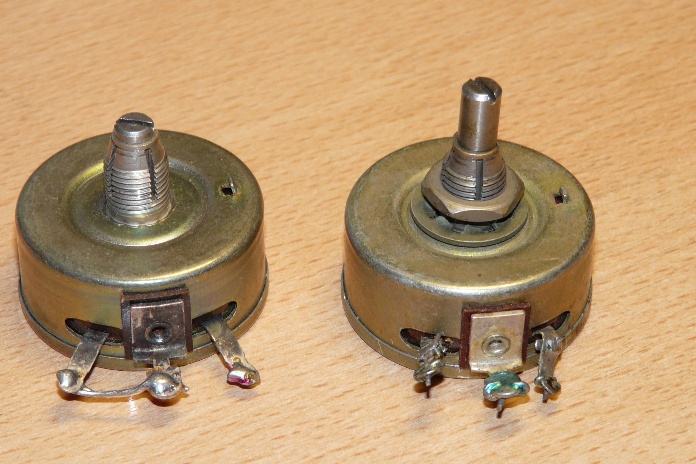

ПП3-18


(фото с форума "Портативное ретрорадио")

Потенциометры ПП3-18 от ПП3-1 отличаются только удлиненным валом.

Производитель неизвестен.


(фото с форума "Портативное ретрорадио")

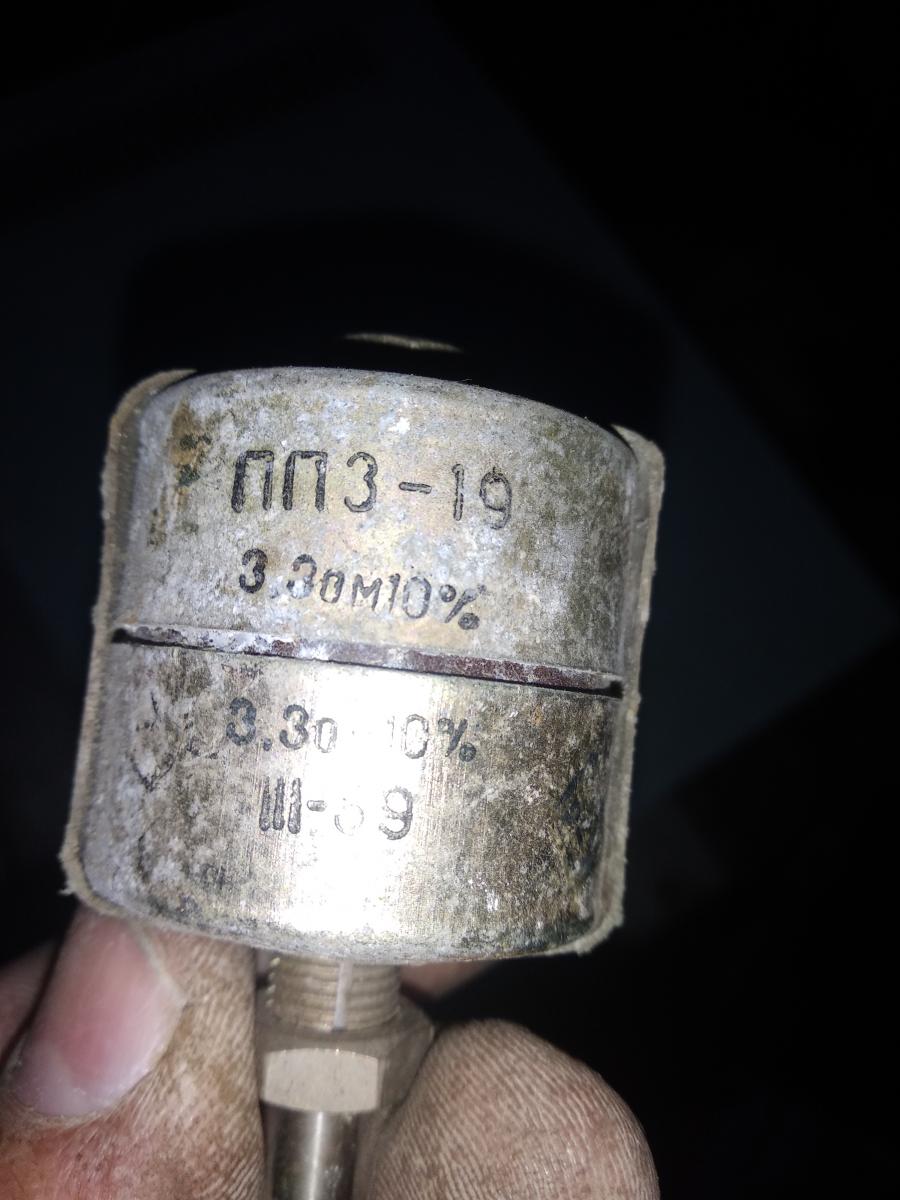

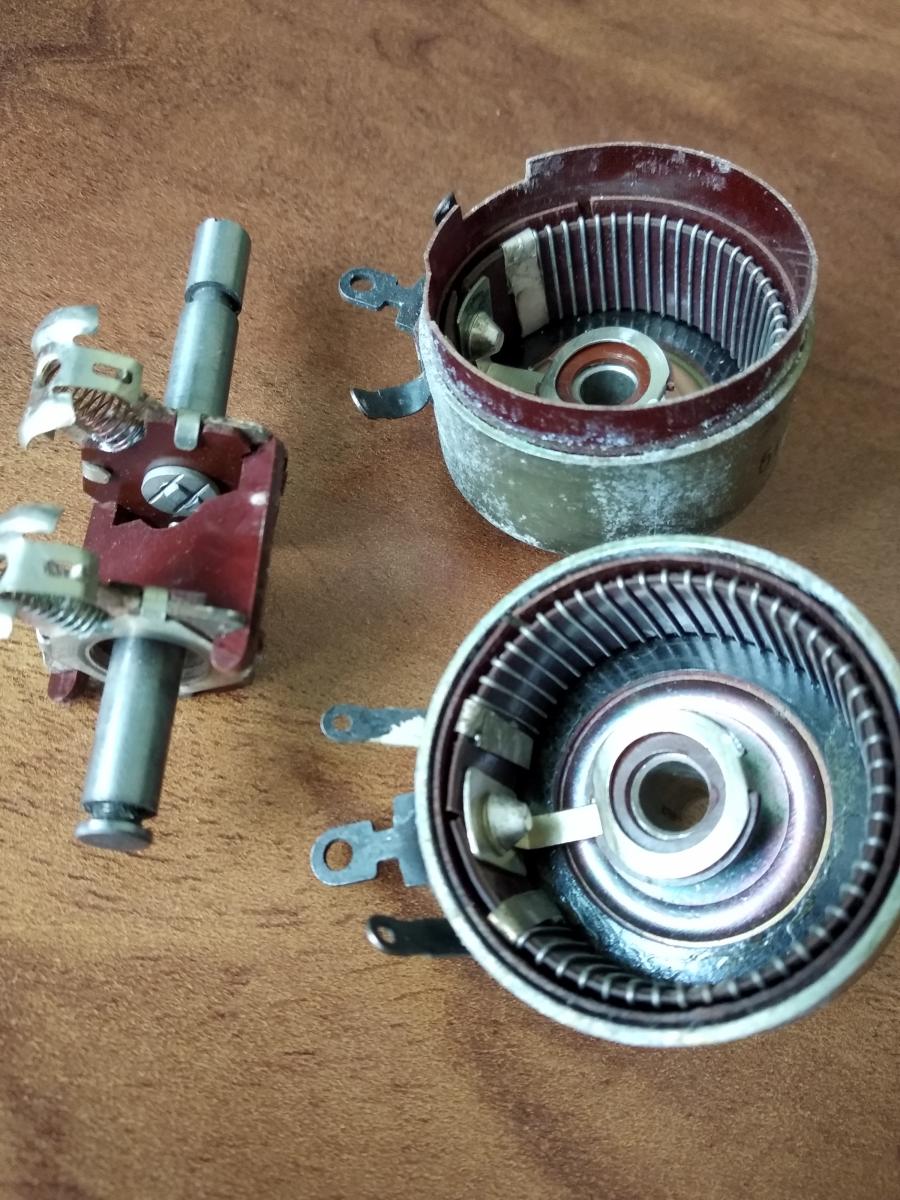

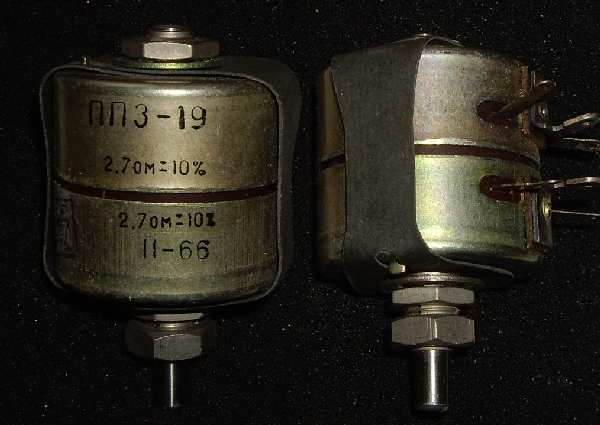

ПП3-19

ПП3-19
(фото с форума "Портативное ретрорадио")

Сдвоенный вариант резистора ПП3-18, из крупногабаритной части этого семейства.

Производитель неизвестен.


(фото с Форума радиодеталей)

(фото с Форума радиодеталей)

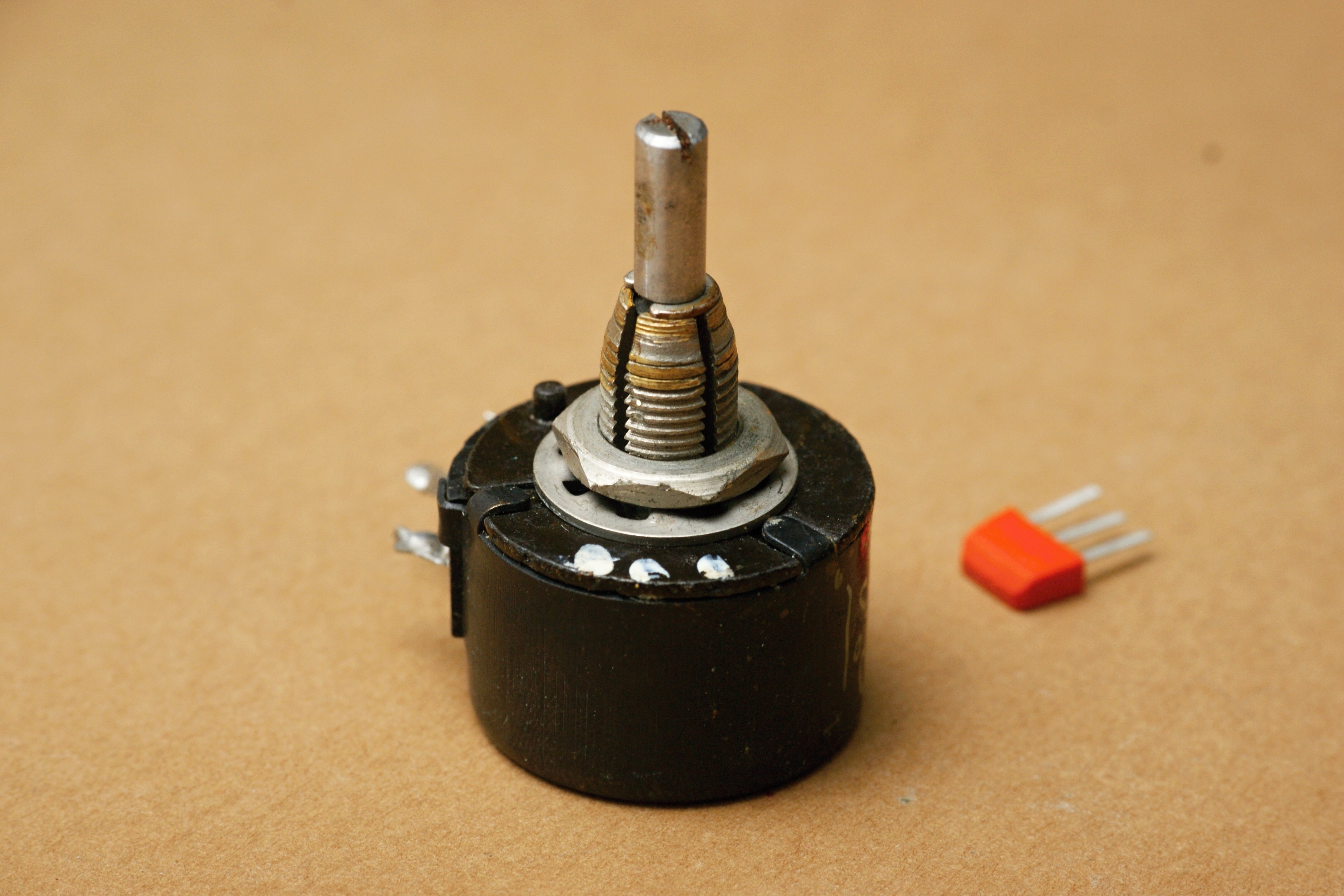

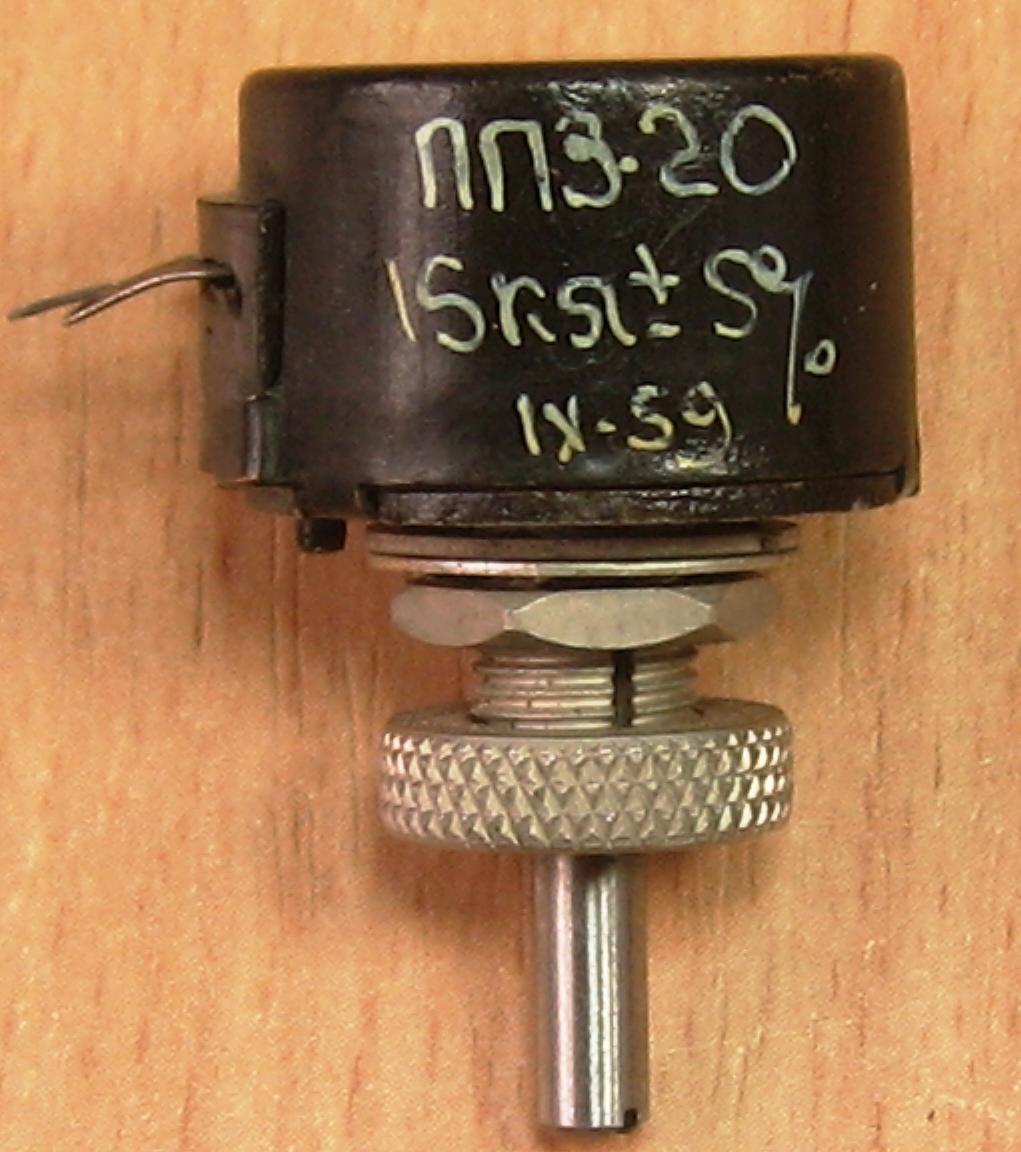

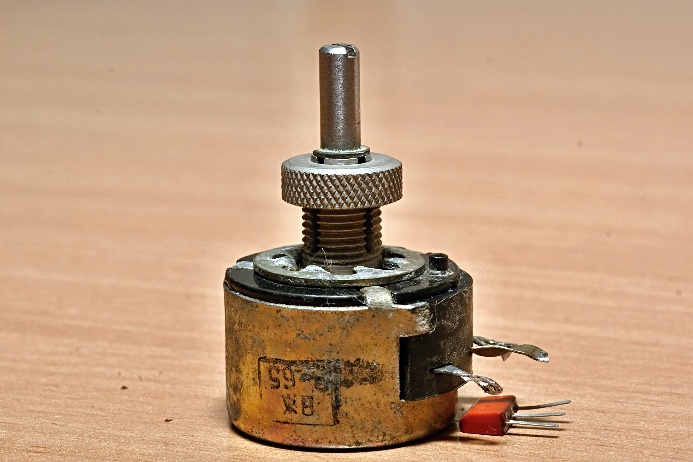

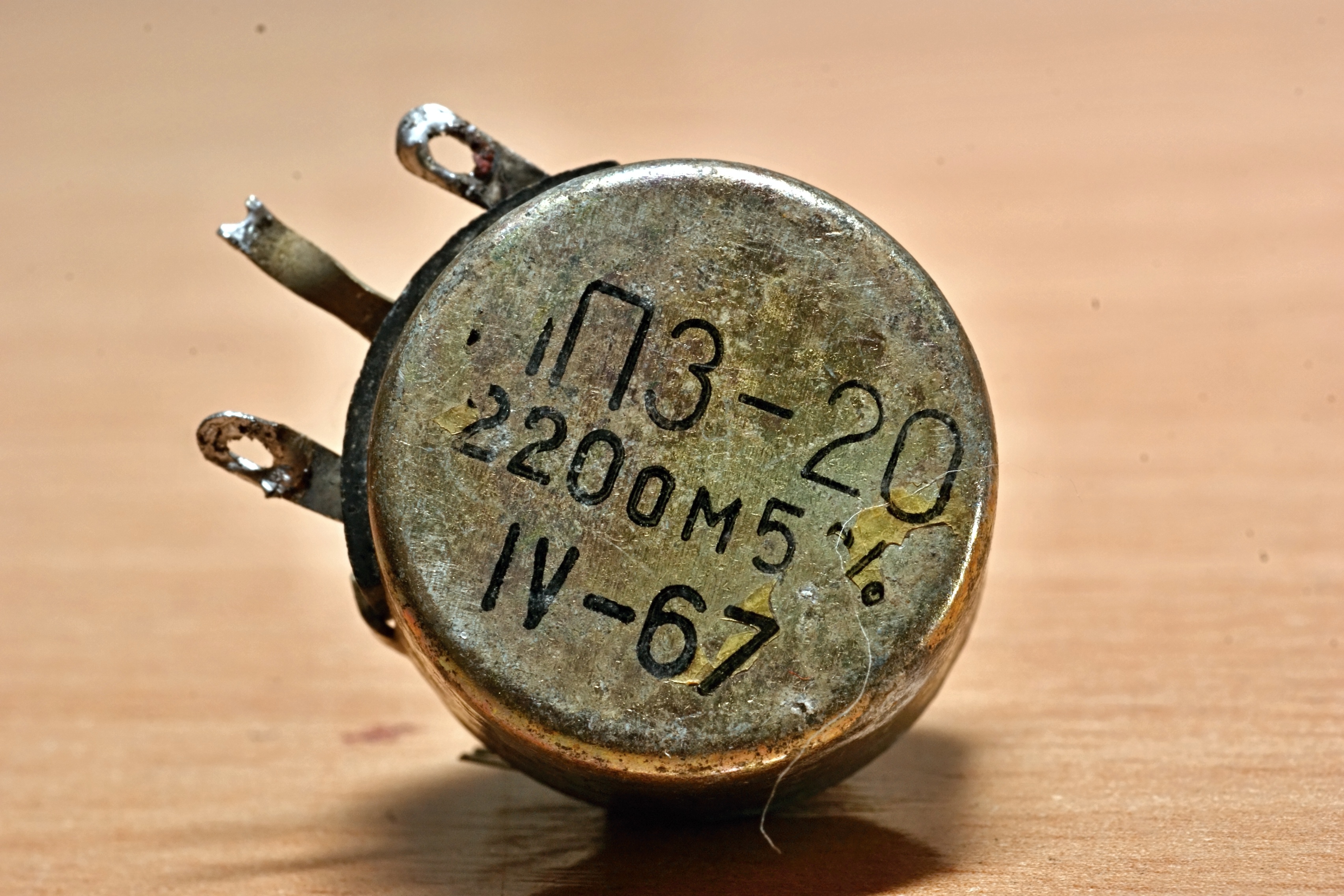

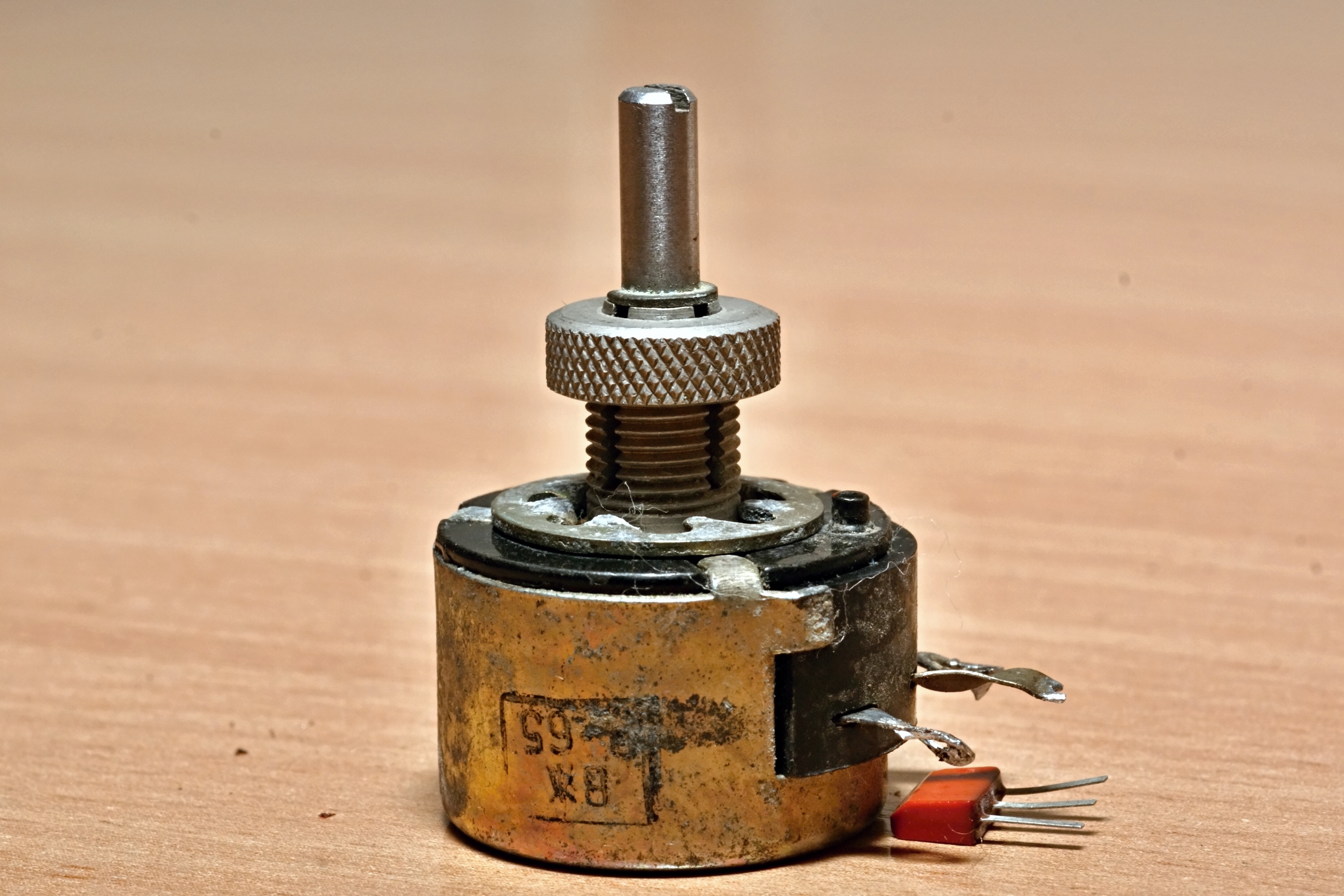

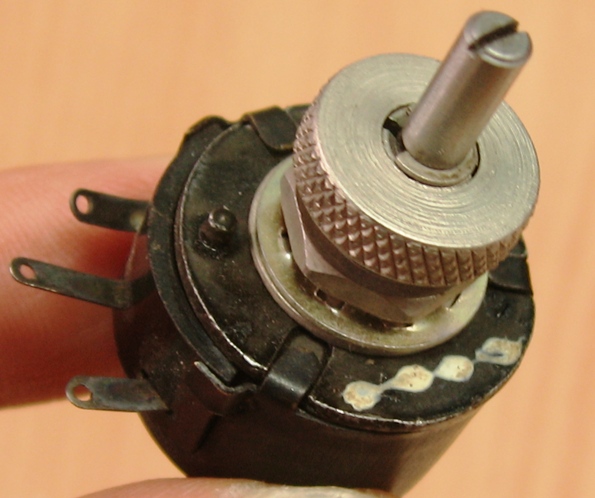

ПП3-20

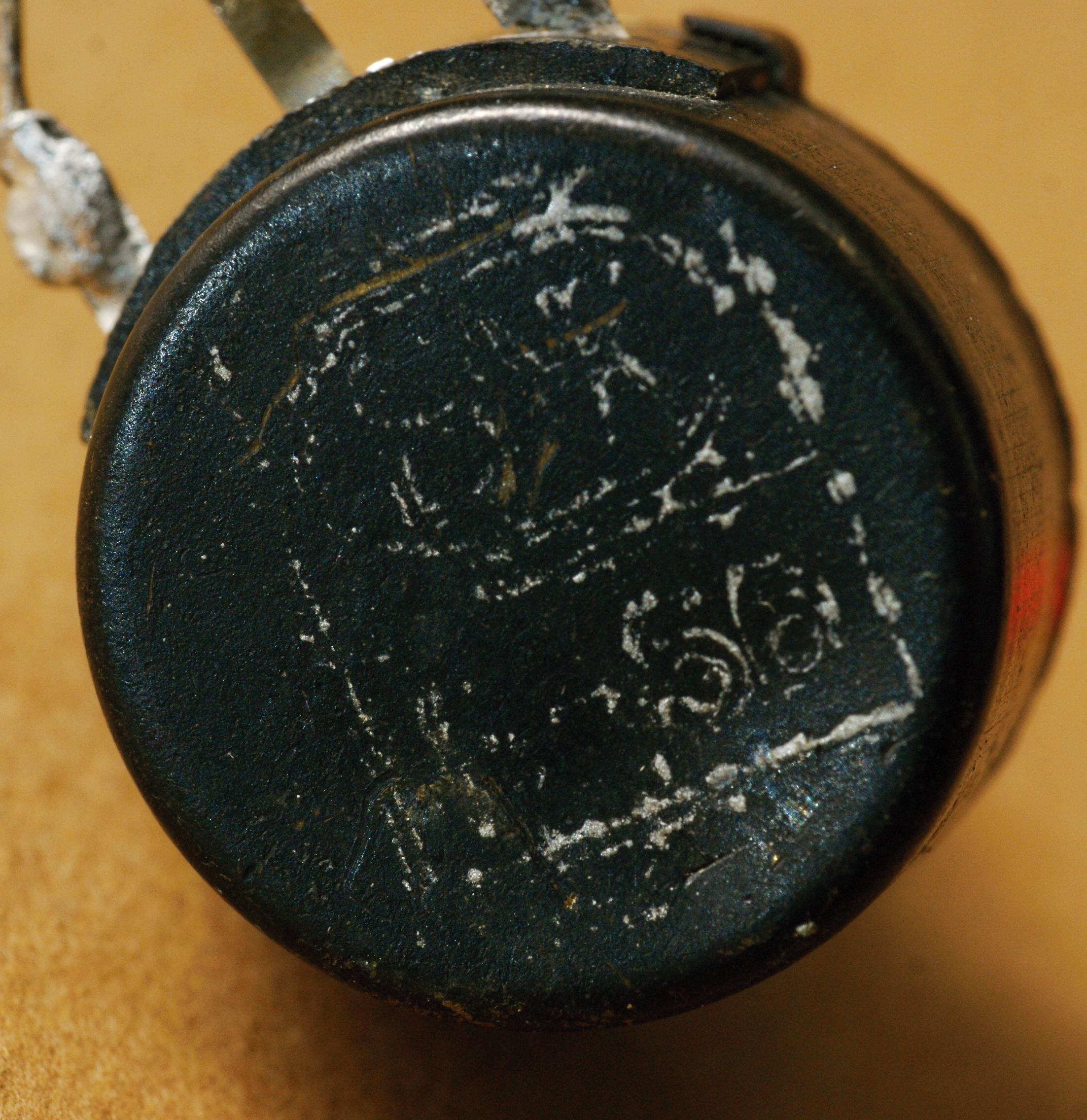

Весьма редкий одиночный переменный резистор со стопорением вала. Производитель - Куйбышевский завод №281 МАП (ныне Самарский завод "Экран").

Подробностей про него в справочниках практически нет...

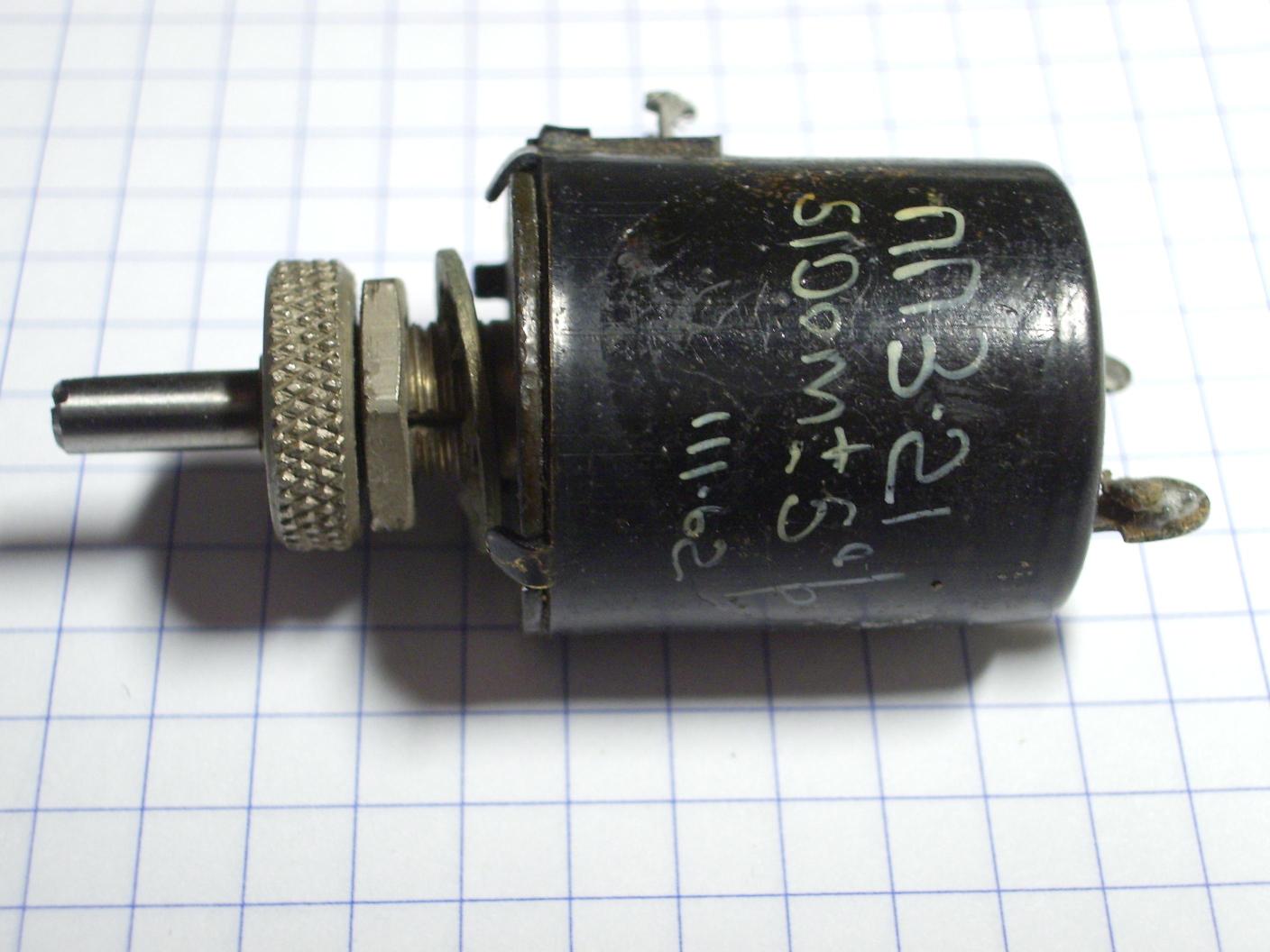

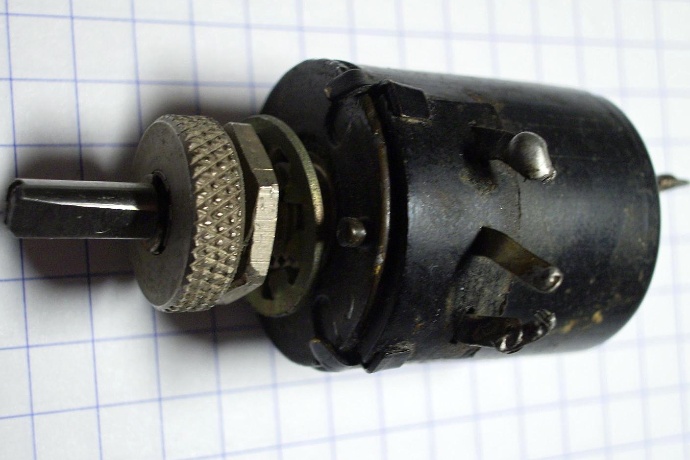

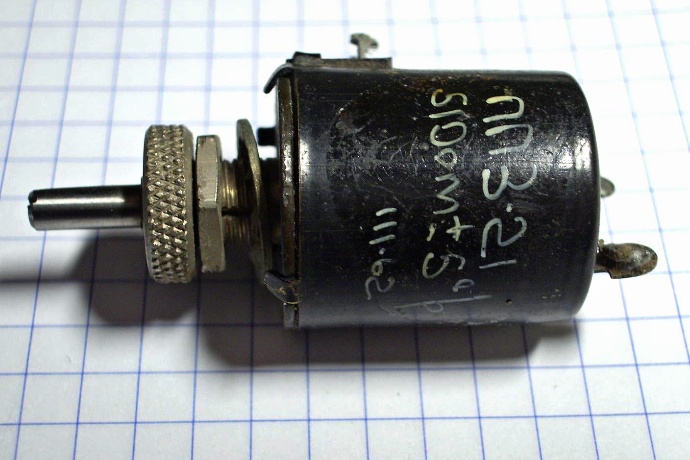

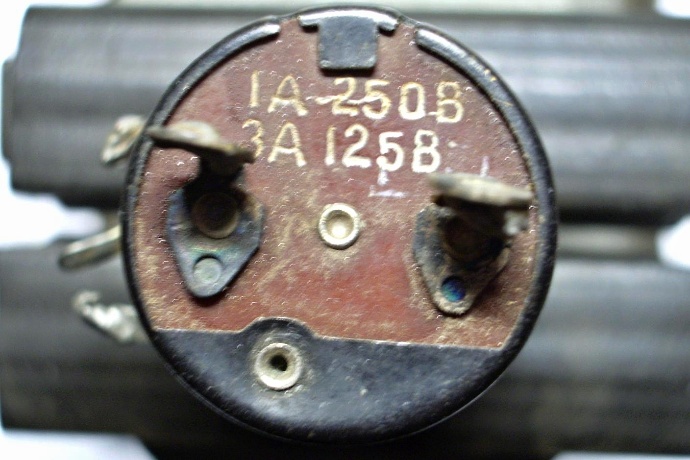

ПП3-21


(фото с форума "Портативное ретрорадио")

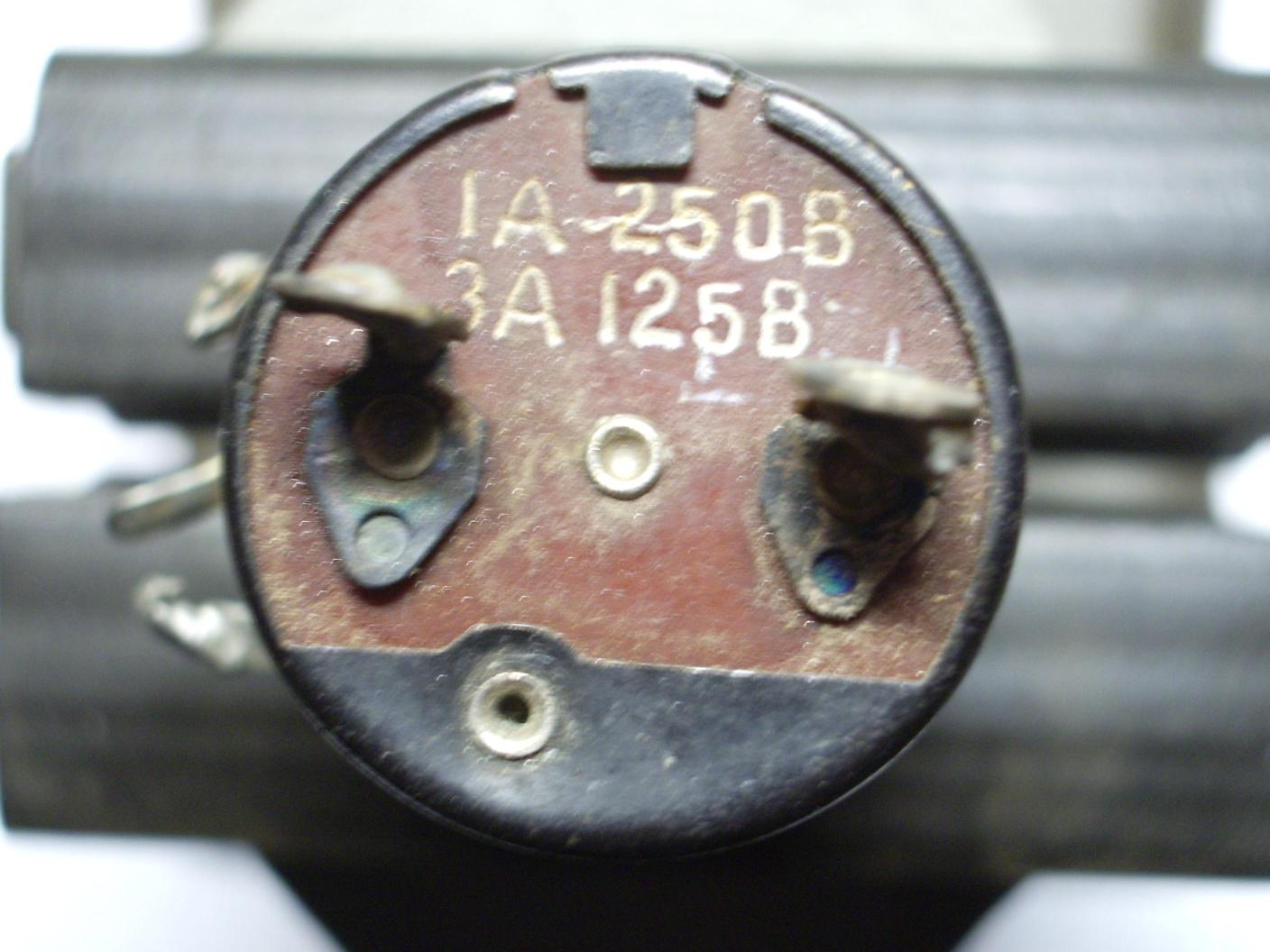

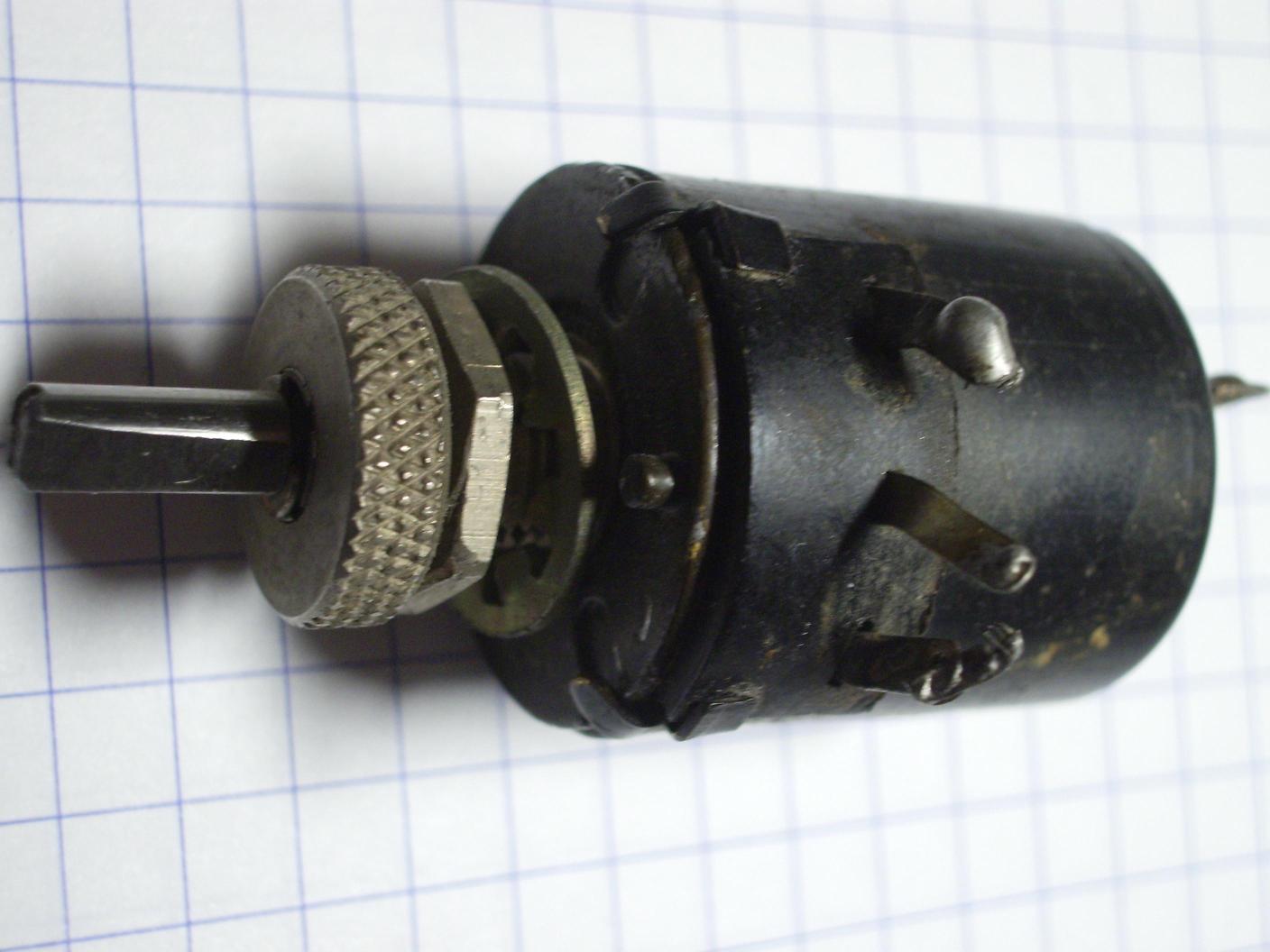

Потенциометры ПП3-21 представляют собой модификацию потенциометров ПП3-20, отличаясь только наличием встроенного выключателя и некоторым увеличением длины (с 36,5 до 54,6 мм). Потенциометры этих типов имеют следующие дополнительные параметры:

а) допустимая нагрузка выключателя 125В/3А или 250В/1А;
б) переходное сопротивление контактов выключателя 0,03 ом;
в) износоустойчивость выключателя — до 2500 включений и выключений.

Производитель неизвестен.


(фото с форума "Портативное ретрорадио")


(фото с форума "Портативное ретрорадио")

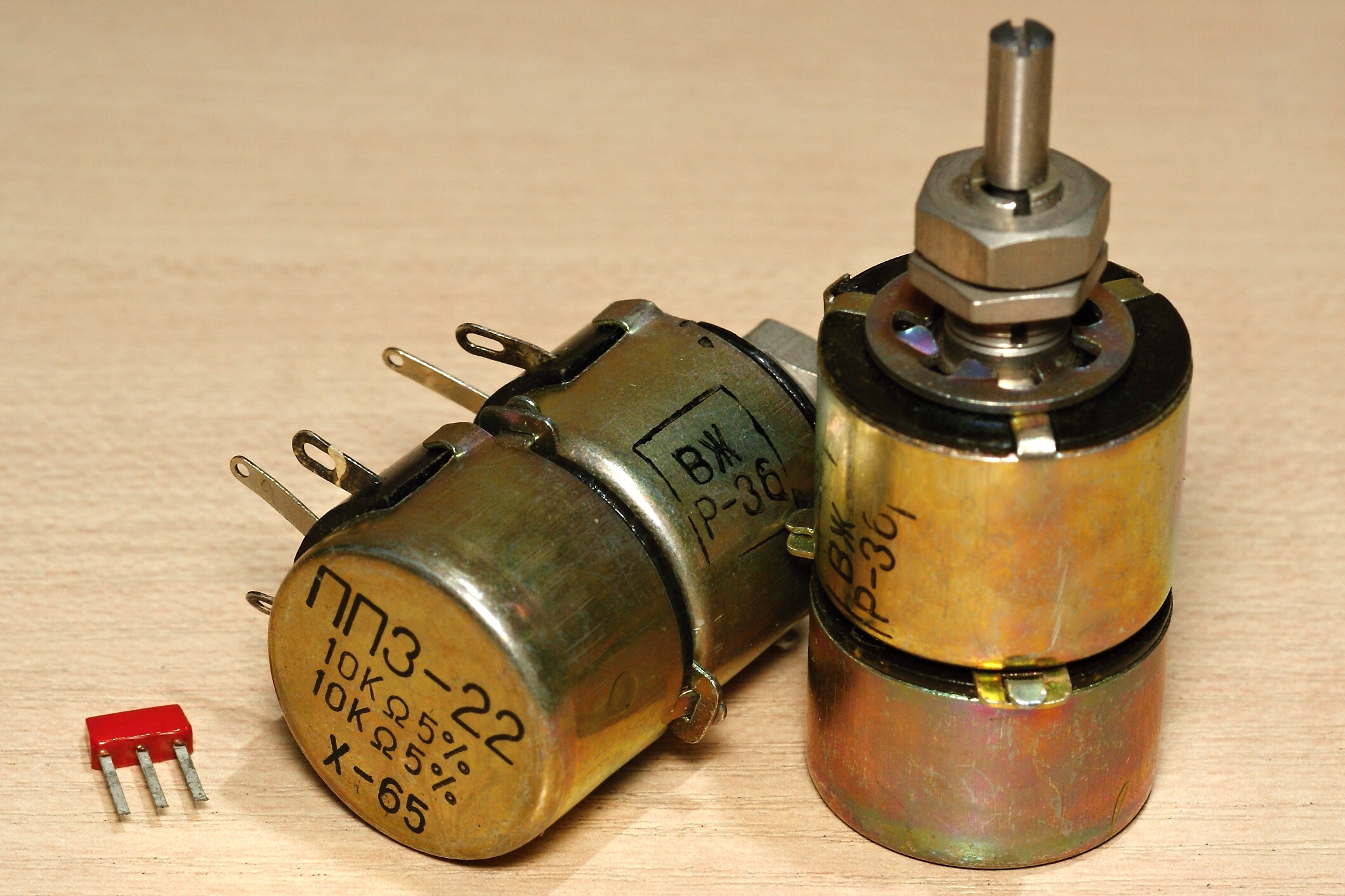

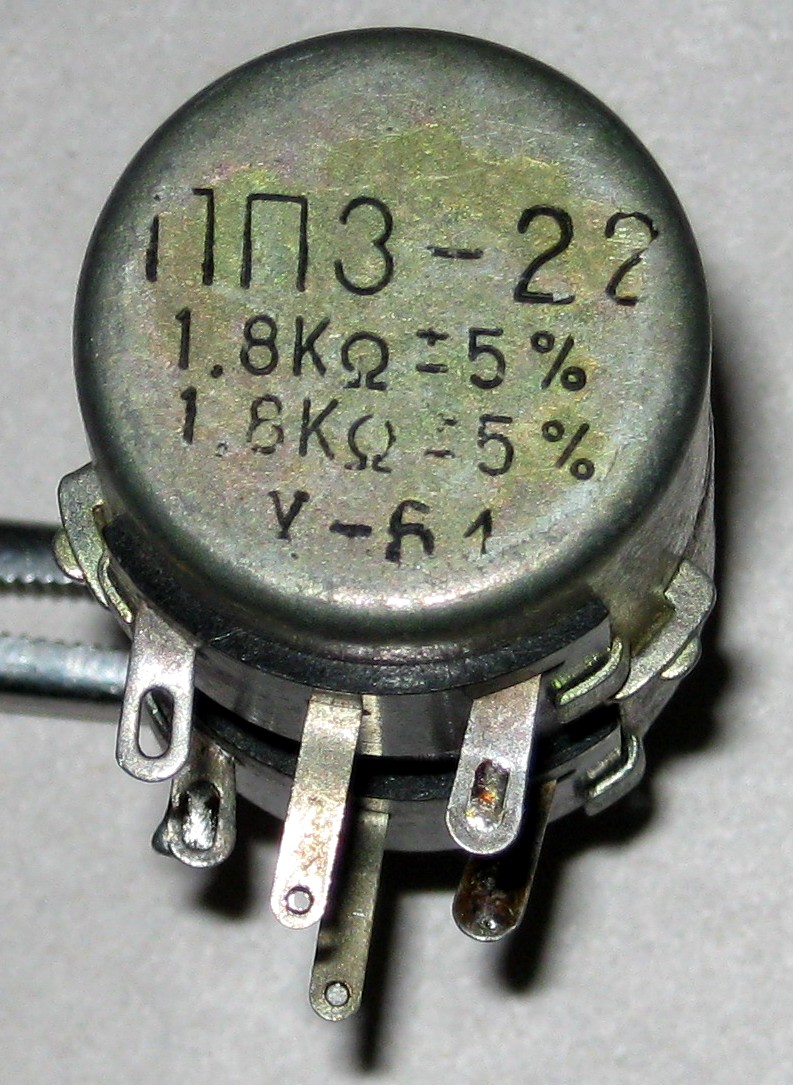

ПП3-22


(фото Владимира, г.Пермь)

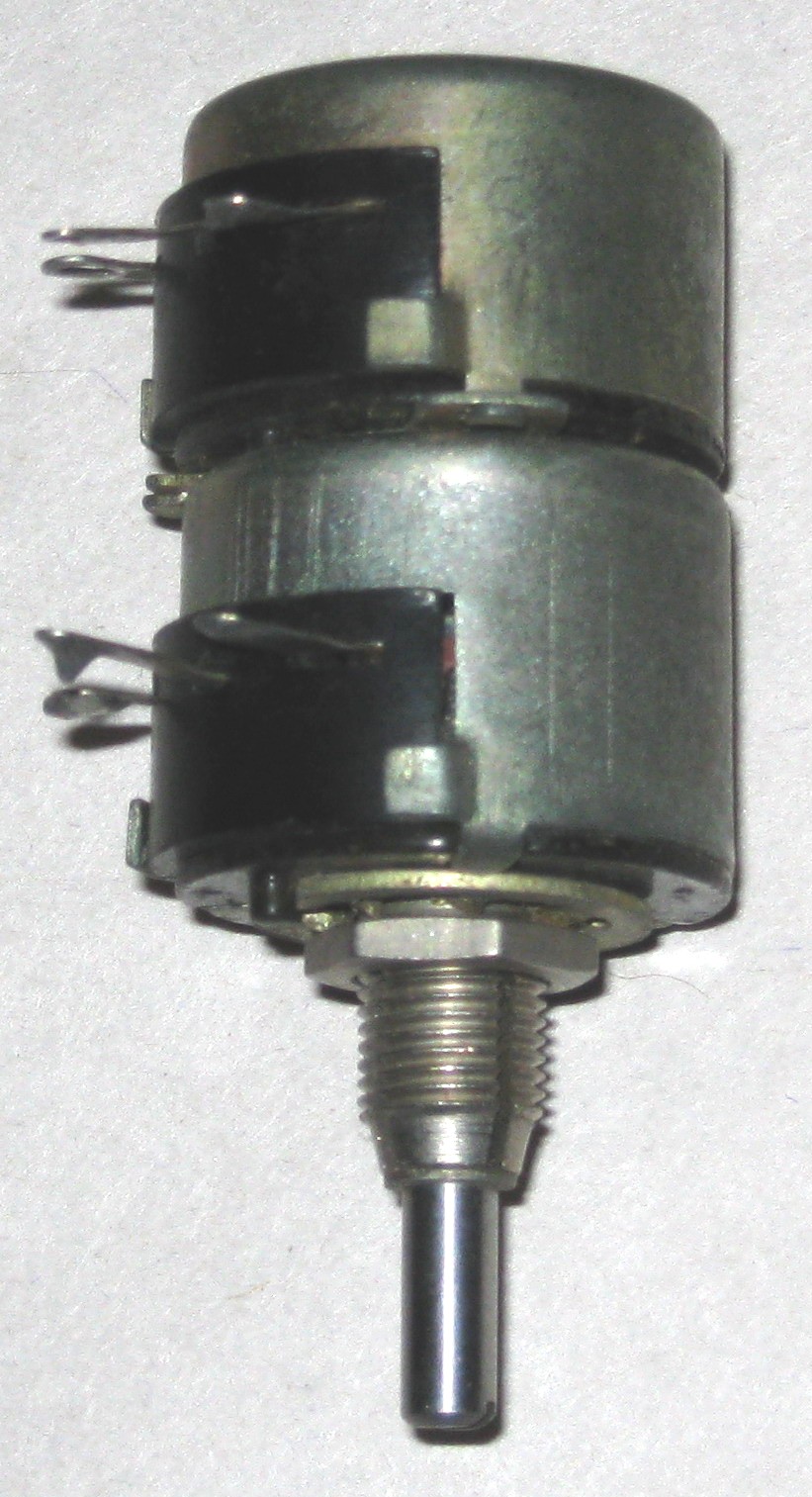

ПП3-22 представляют собой сдвоенные потенциометры с одной общей осью. По всем техническим и электрическим характеристикам, а также условиям эксплуатации они совершенно аналогичны одинарным потенциометрам типа ПП3-11, отличаясь от них только размерами, весом и моментом вращения.

Весьма редок, в справочниках почти не встречается, а там где и есть - без подробностей.

Производитель - Куйбышевский завод №281 МАП (ныне Самарский завод "Экран").


(фото Владимира, г.Пермь)

Источники:

1. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965
2. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
3. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
4. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970
5. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
6. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
7. Иванов Д.М. Переменные резисторы / Д.М. Иванов, В.В. Стальбовский, И.И. Четвертков. – М. : Энергия, 1982.
