Отечественные низкочастотные разъемы для аудиоаппаратуры у нас в основном регулировались ГОСТ 28752-90 (отечественным аналогом международного стандарта IEC 130-9). Всем известные СШ-5/СГ-5, соединители для колонок и т.п. Почему же я не указал в заголовке именно ГОСТ?
Дело в том, что выпускалось и некоторое количество соединителей, хоть и в целом подходящих под стандарт, но в указанный ГОСТ не вошедших. А вот международный ассортимент гораздо шире. Так что эти образцы соответствуют именно ему, если и не по букве, то уж по духу явно.
ОНЦ-ВГ-5-8/16В
ОНЦ-ВГ-10-5/16В
ОНЦ-ВГ-10-5/16Р
ОНЦ-ВГ-12-5/16Р
ОНЦ-КГ-5-8/16Р
ОНЦ-КГ-11-5/16Р

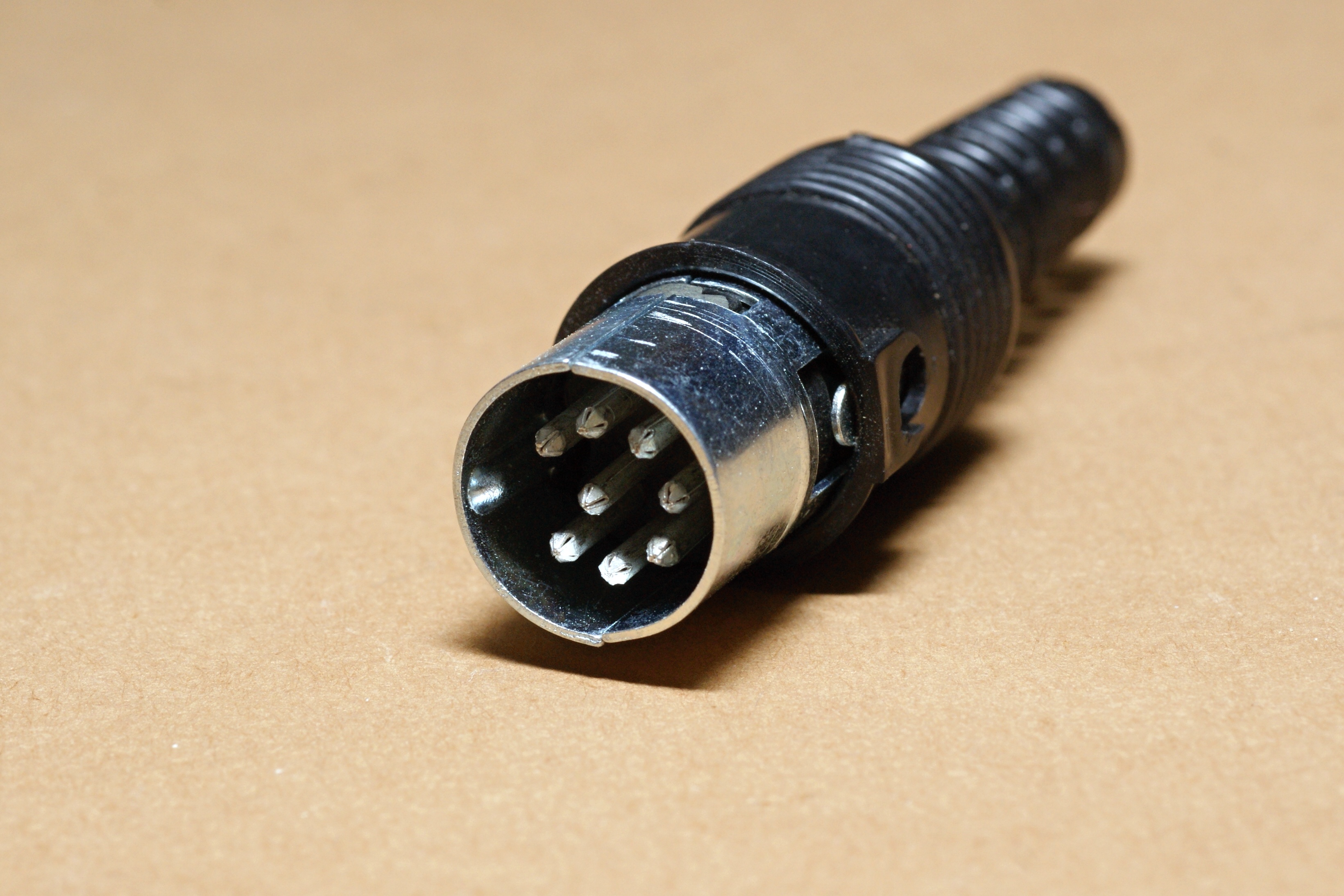

Восьмиконтактная вилка, ответная к появившейся у меня раньше розетке. Вроде как для микрофонов...

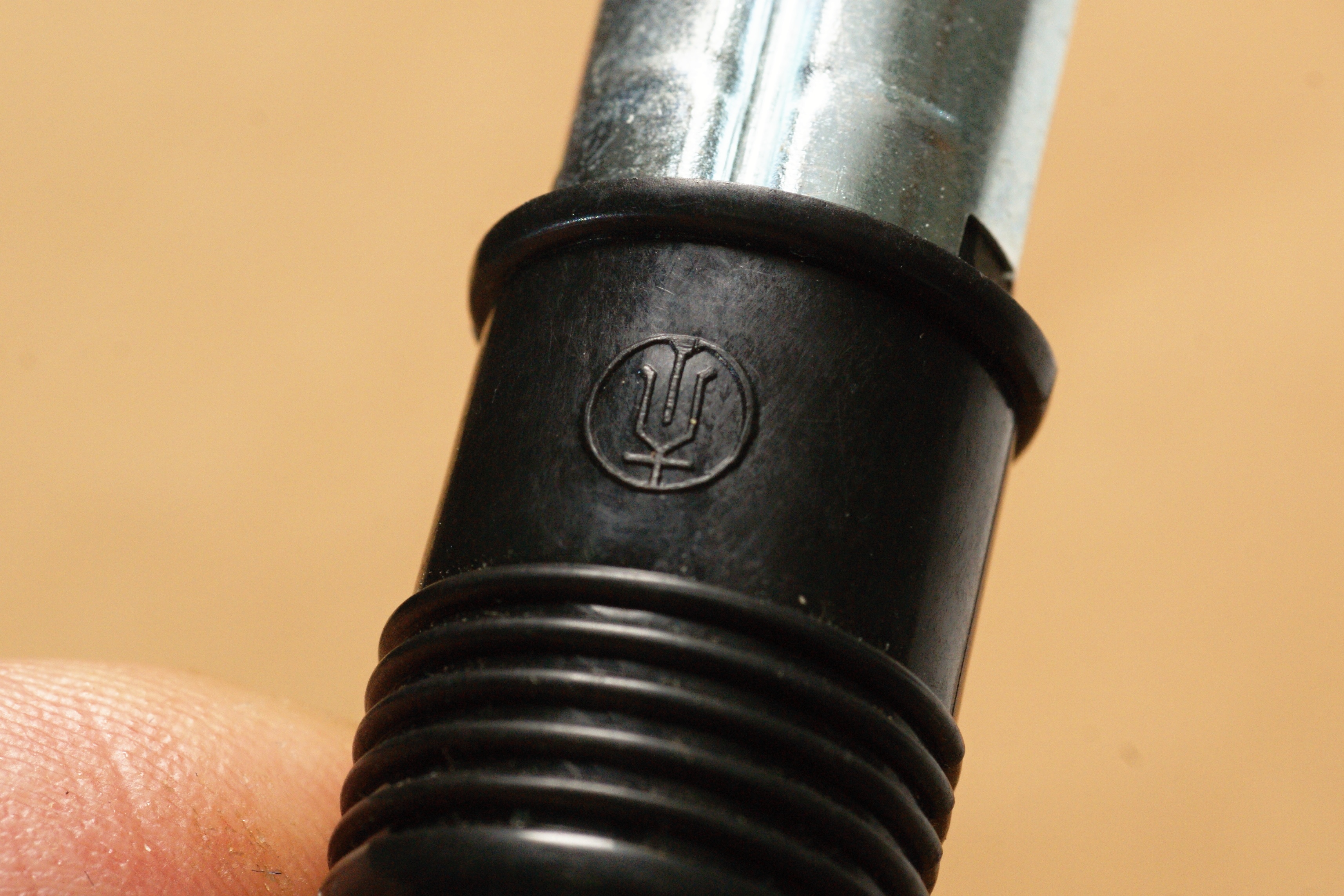

Выпущена она Козьмодемьянским заводом "Копир".

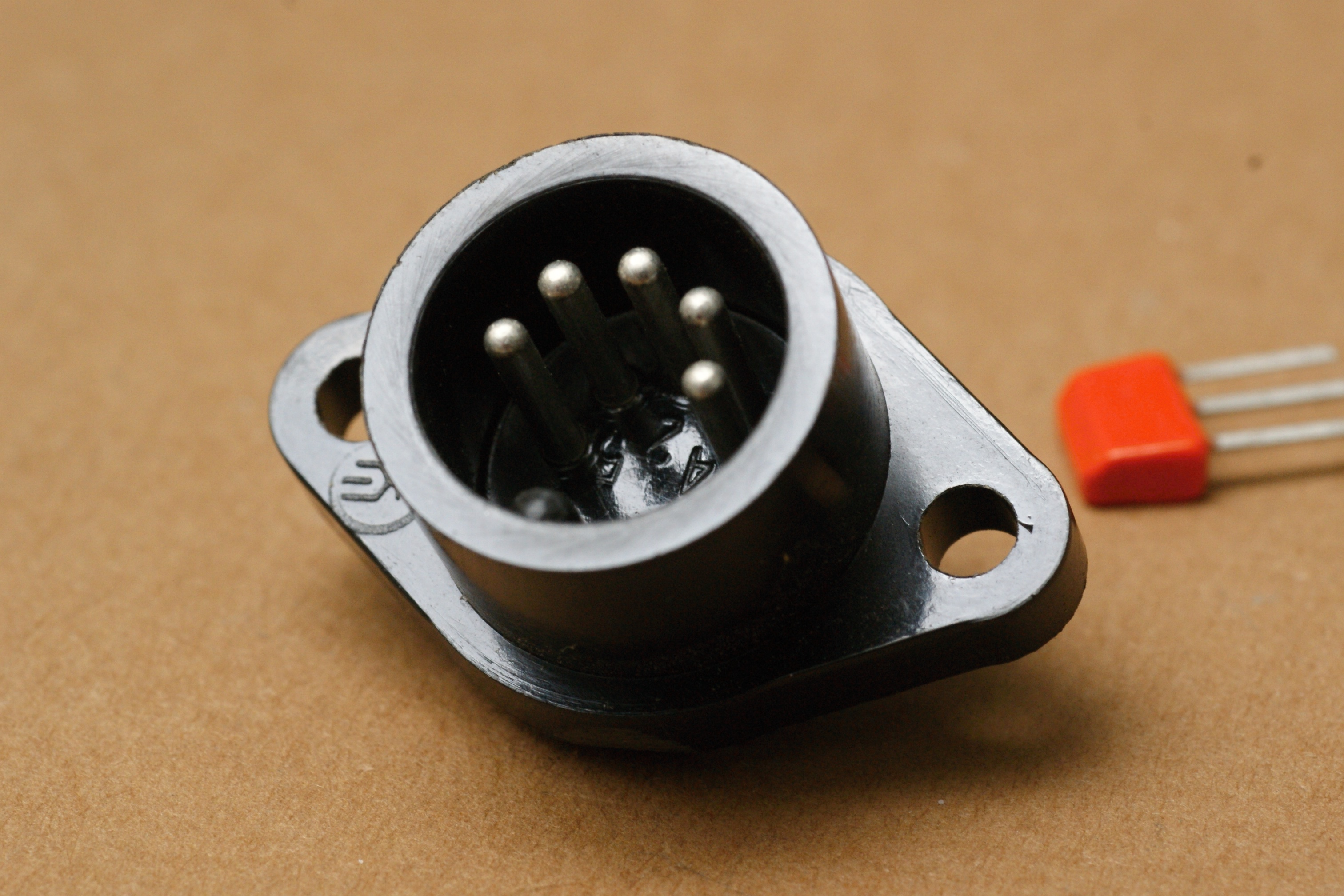

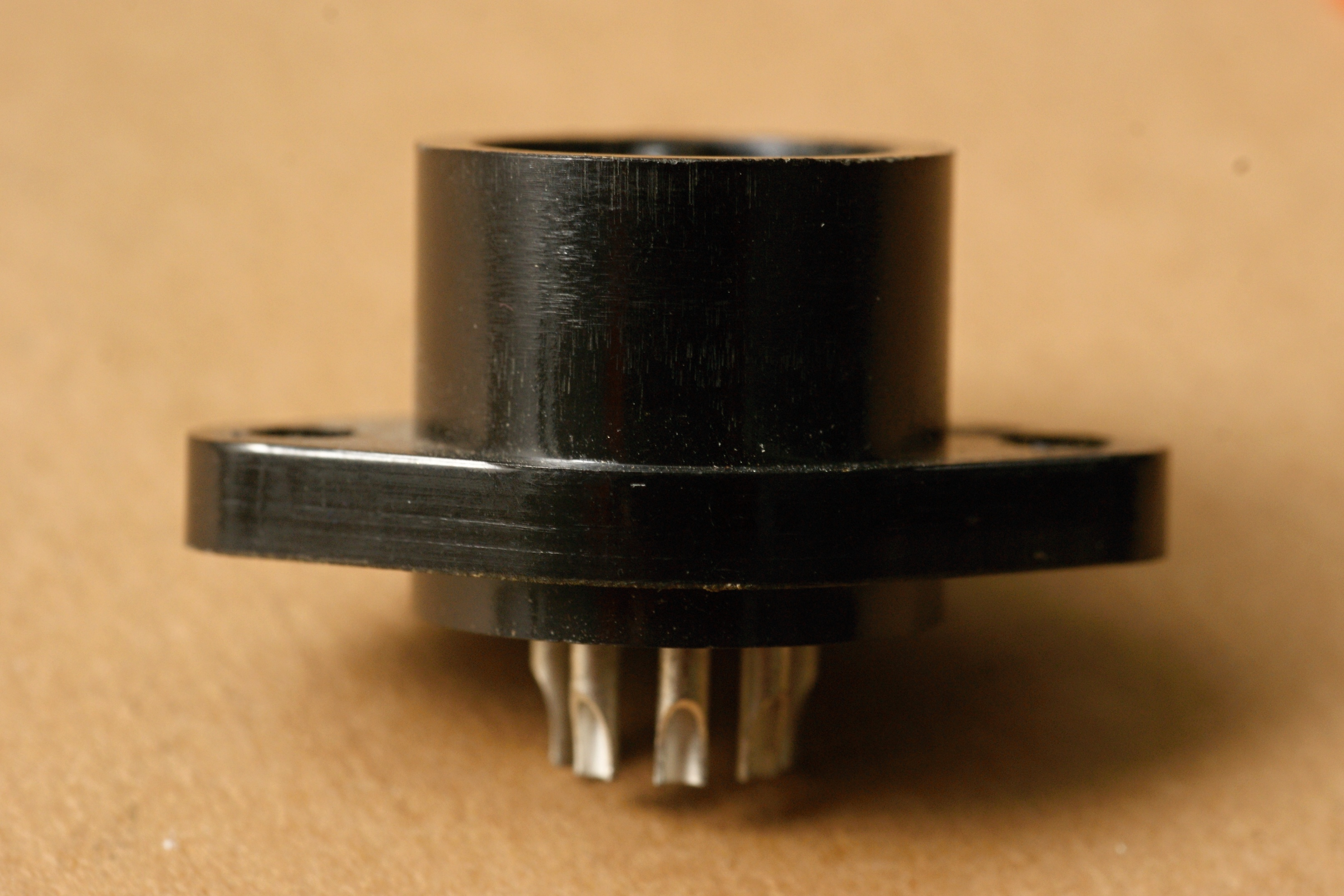

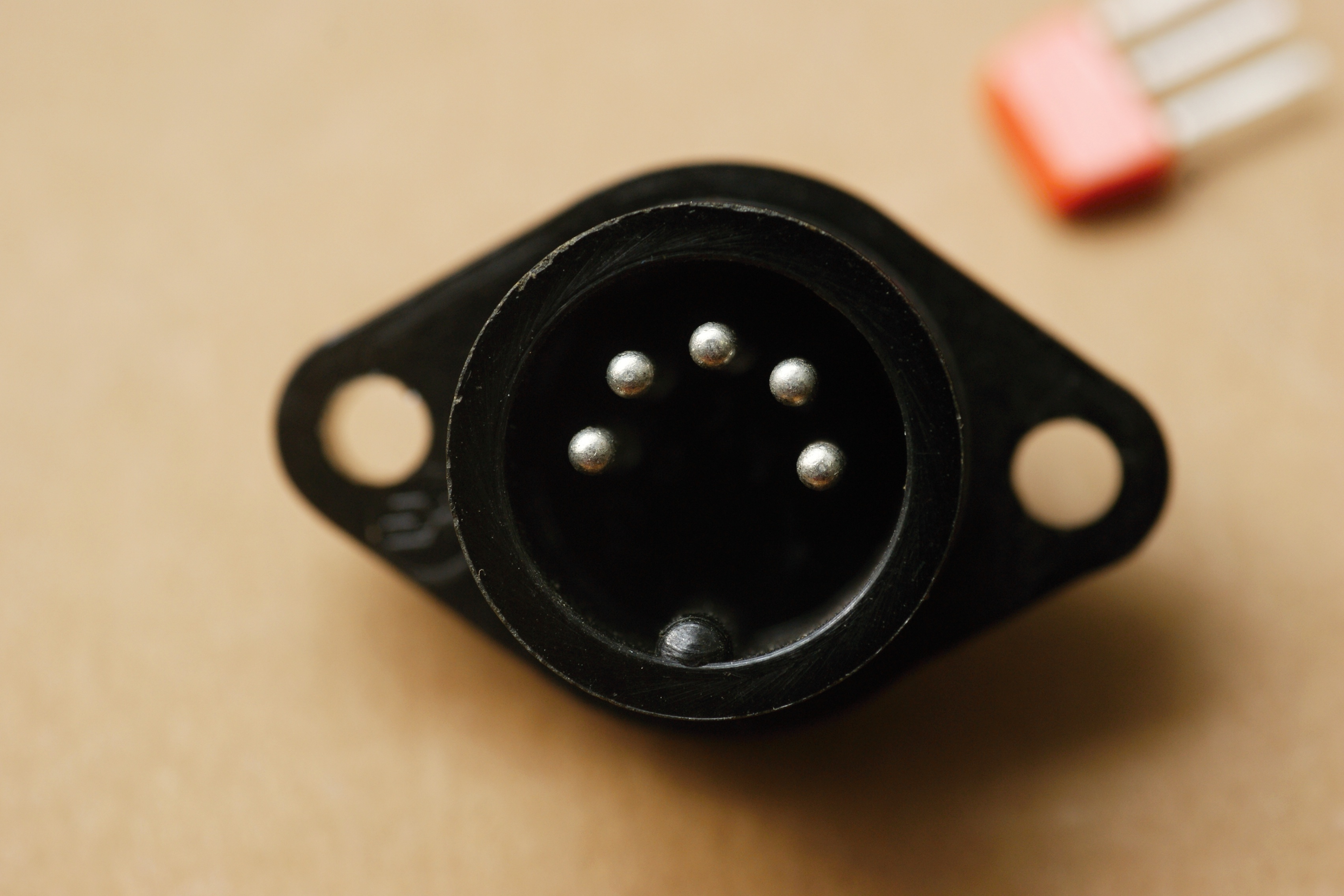

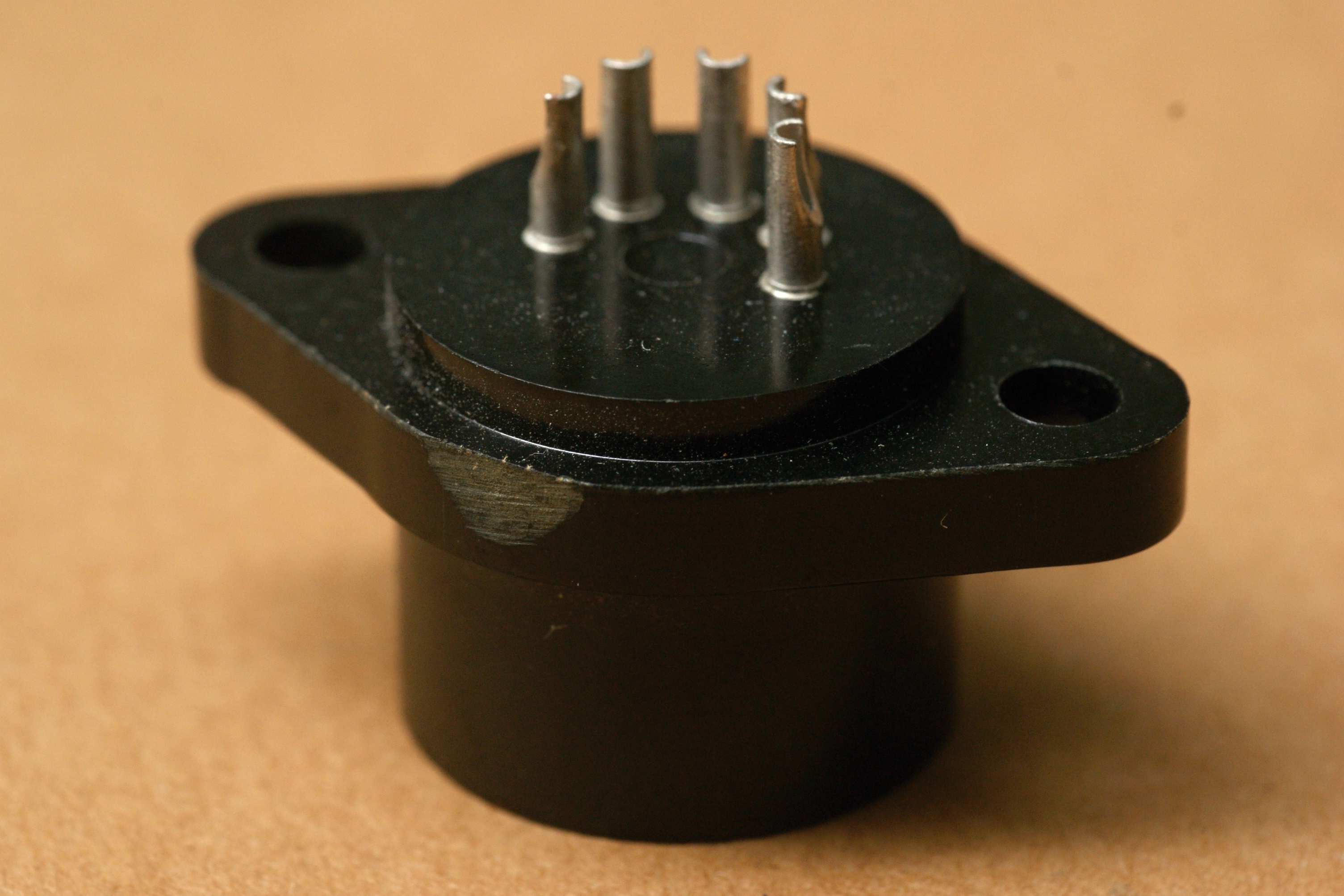

"Десятая" версия соединителей врубного сочленения представляет собой блочную пятиконтактную вилку. Впервые в жизни увидел такой разъём, можно считать что он крайне редок. Пока у меня нет данных, в какой именно аппаратуре он применялся.
Всем известны СШ-5/СГ-5, здесь же образец из зеркального комплекта. Надо полагать, где-то в мире меня ждёт и кабельная розетка.

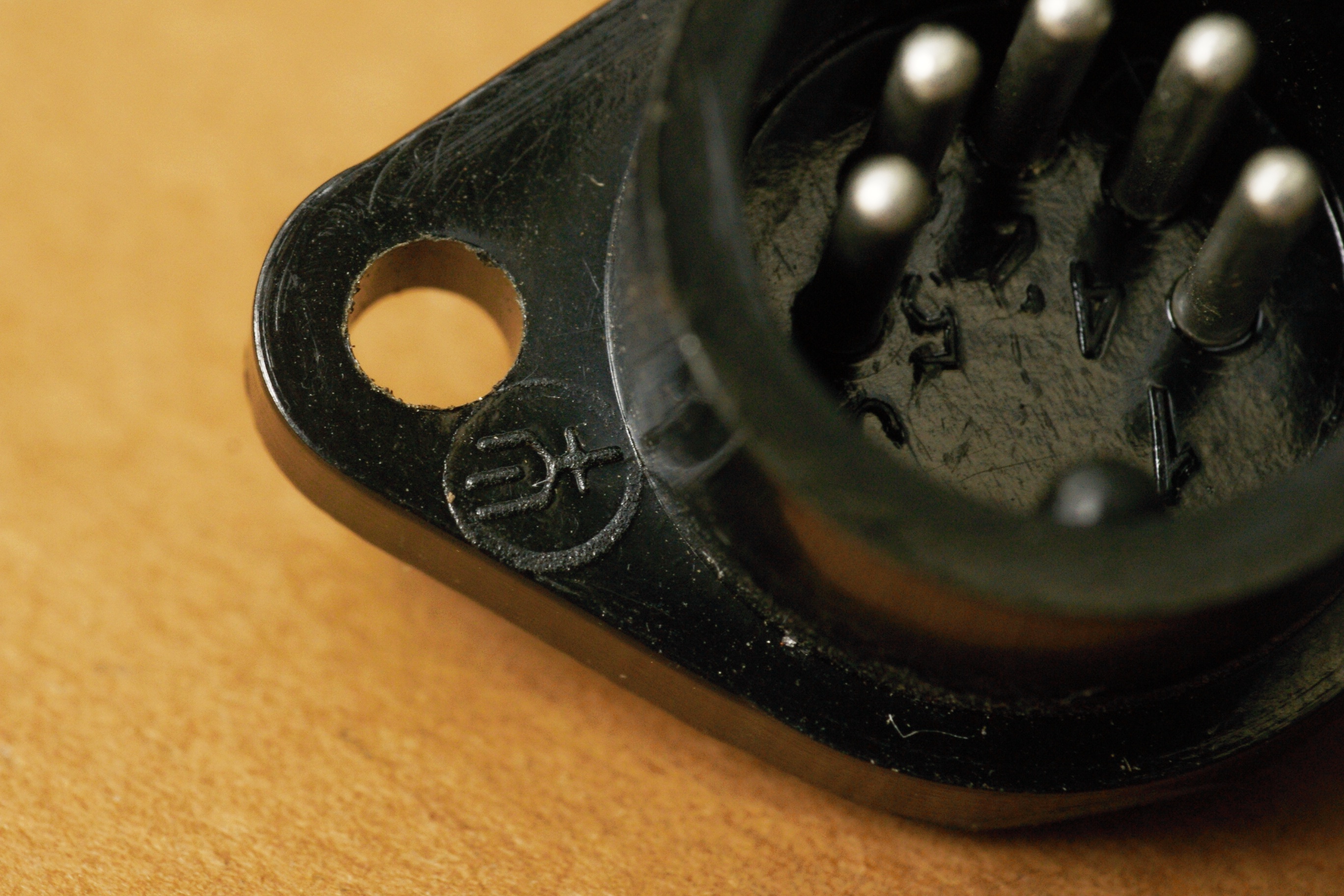

Выпускал их Козьмодемьянский завод "Копир". Интересно, что в заводской справке по этим разъёмам такая вилка на общем фото есть, а вот в перечне выпускаемых её уже нет. А вот розетка, видимо, продержалась дольше....

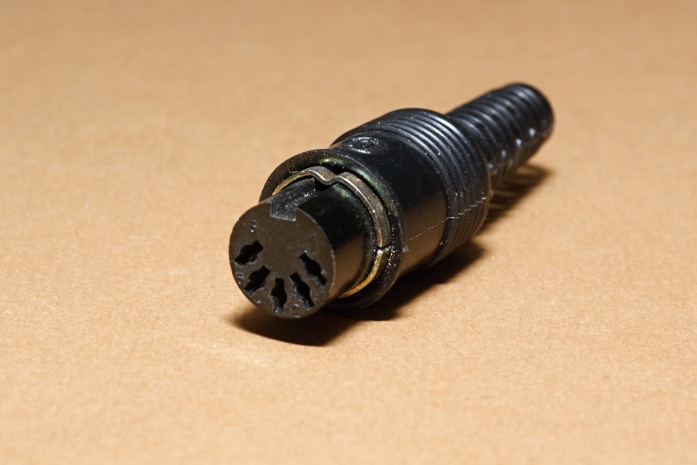

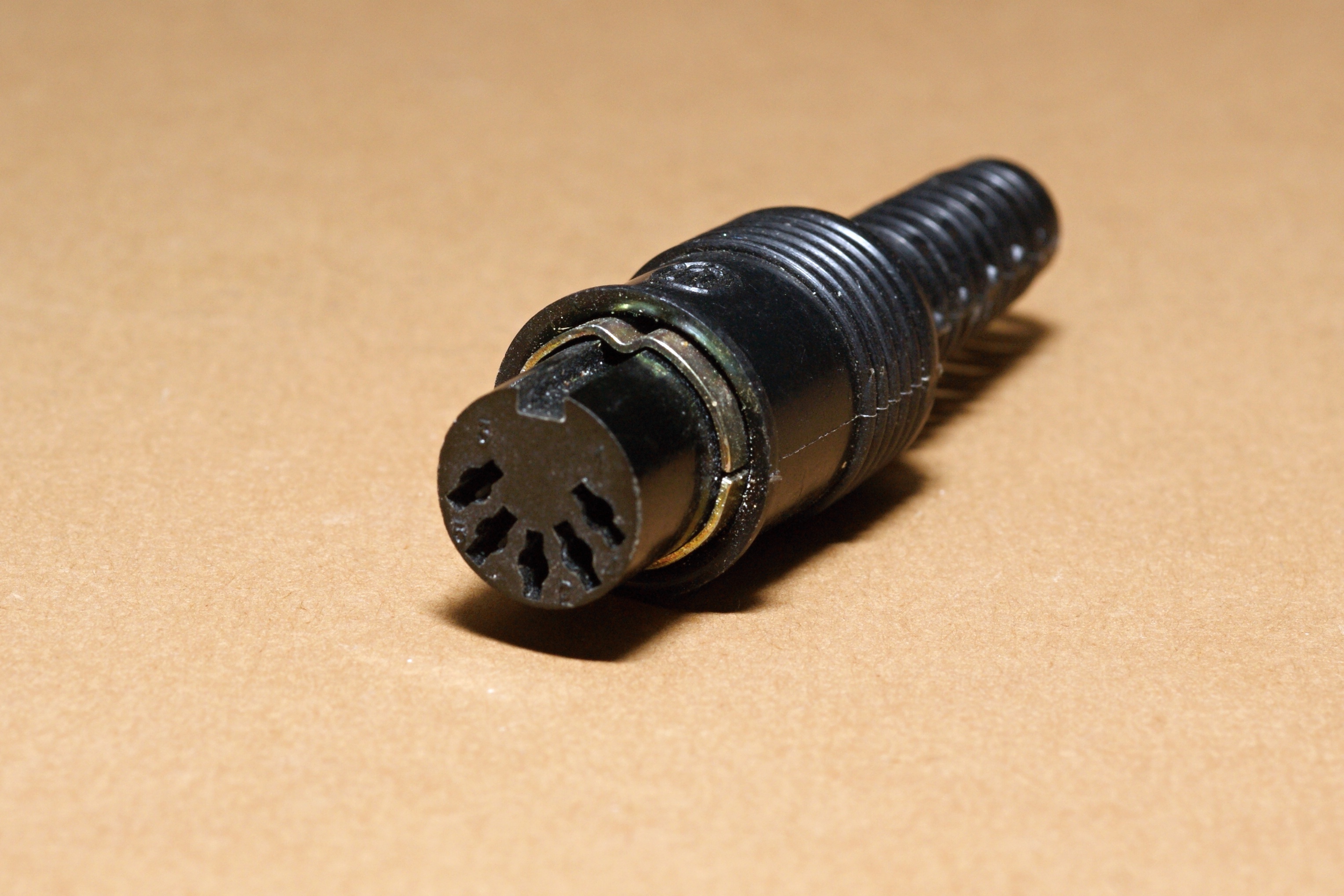

Да! Во и она - "вывернутая" пятиконтактная розетка. Обратная от обычной, где розетка была блочной, а вилка кабельной.

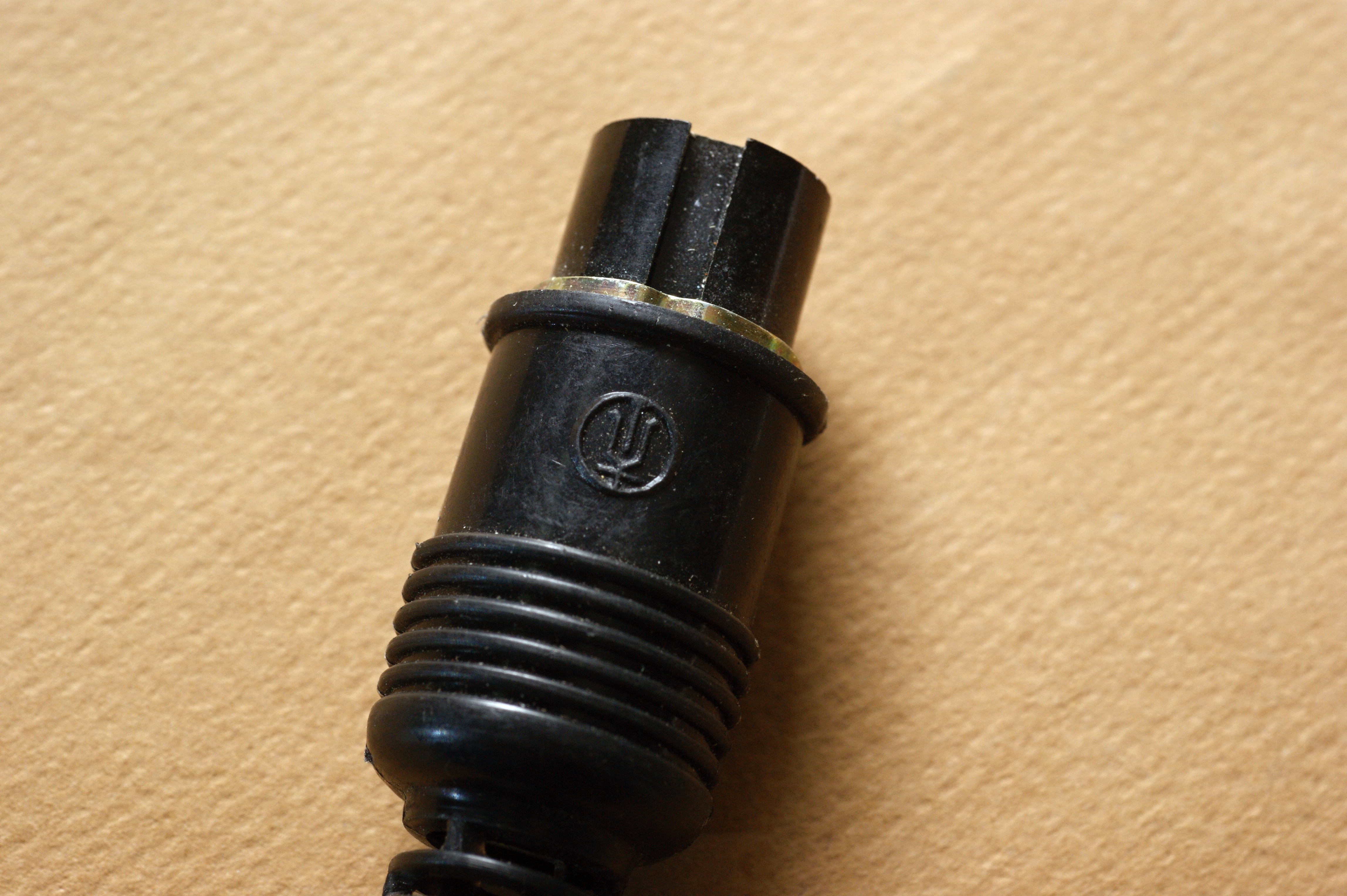

Выпущена она также Козьмодемьянским заводом "Копир".

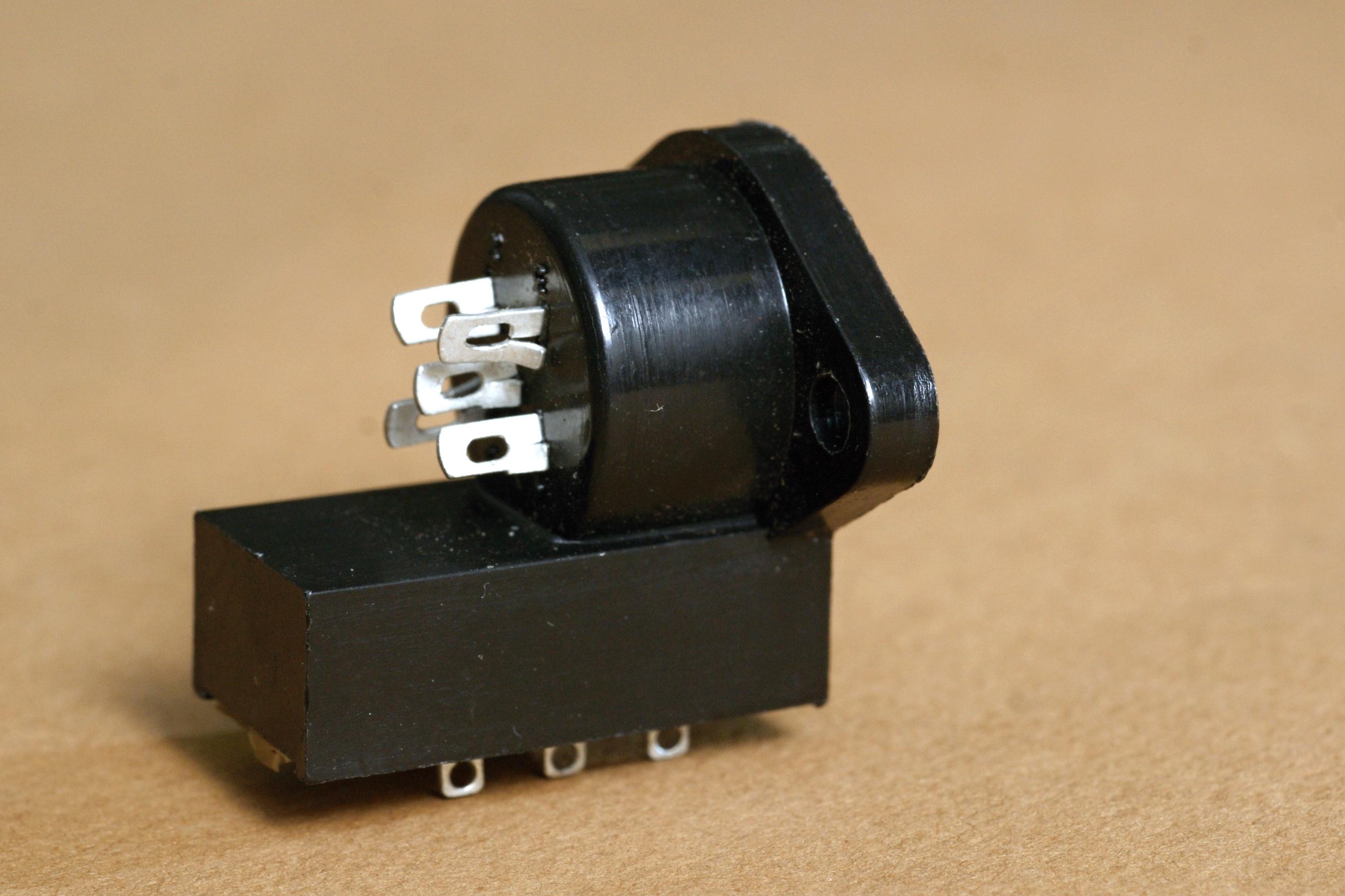

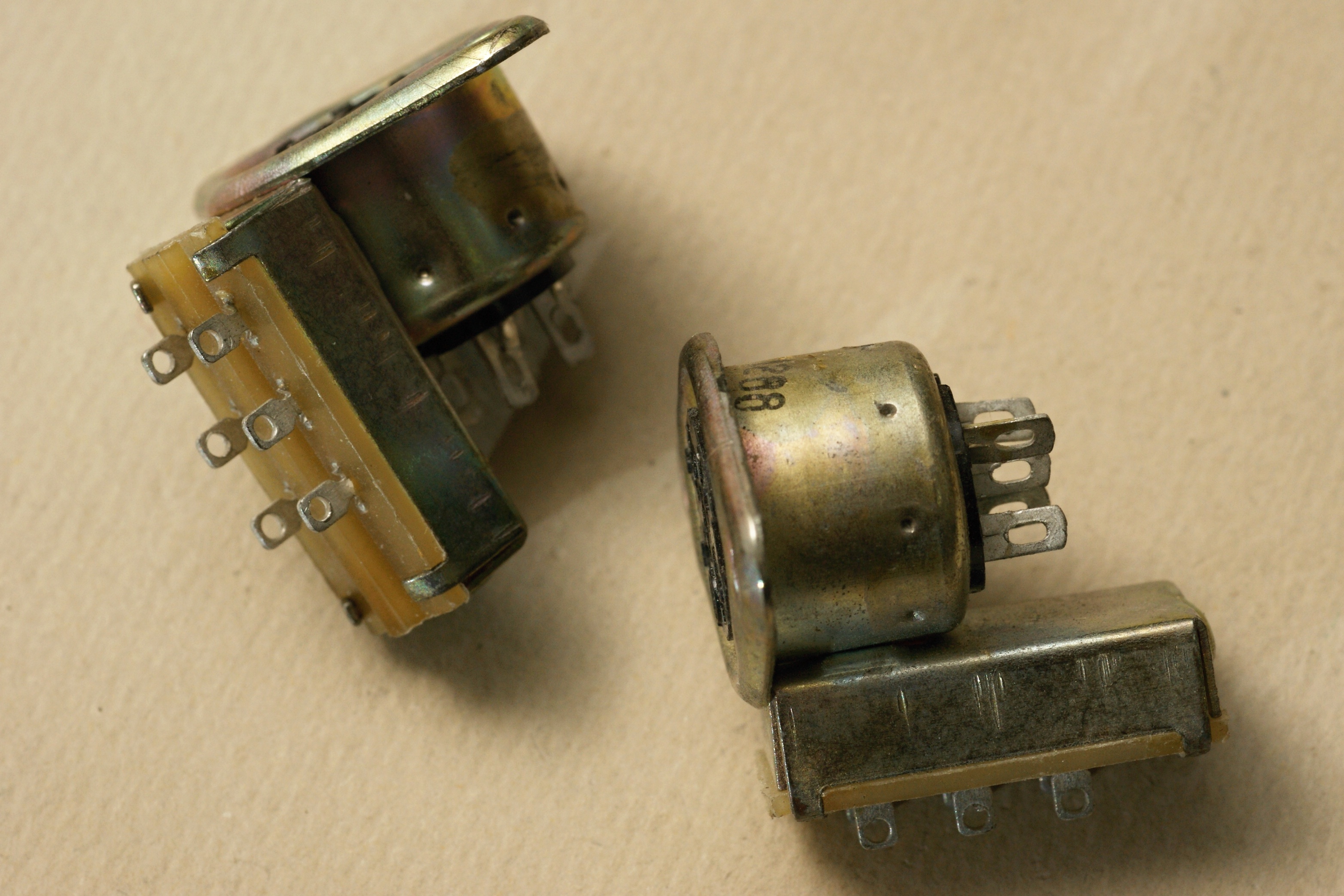

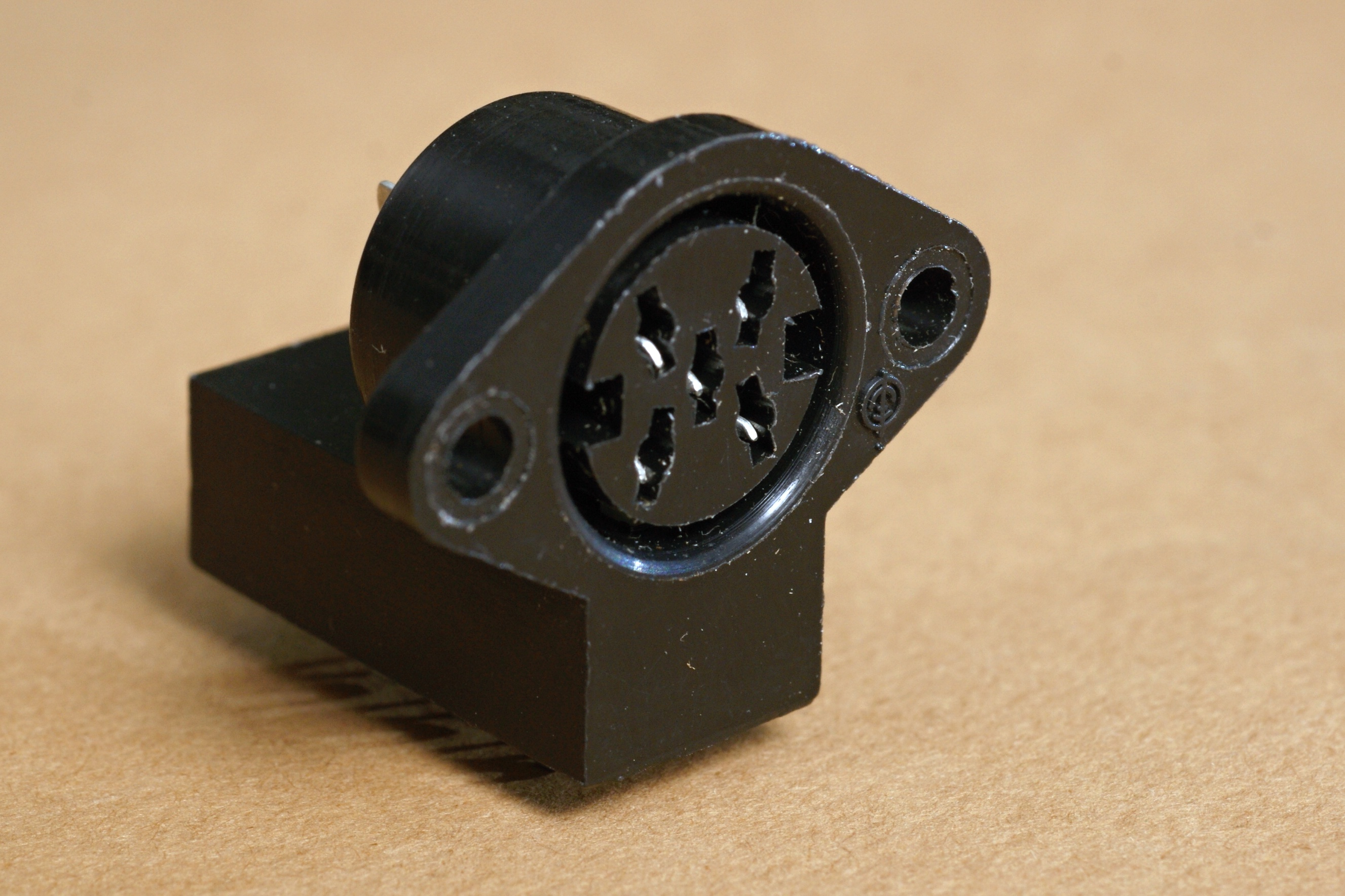

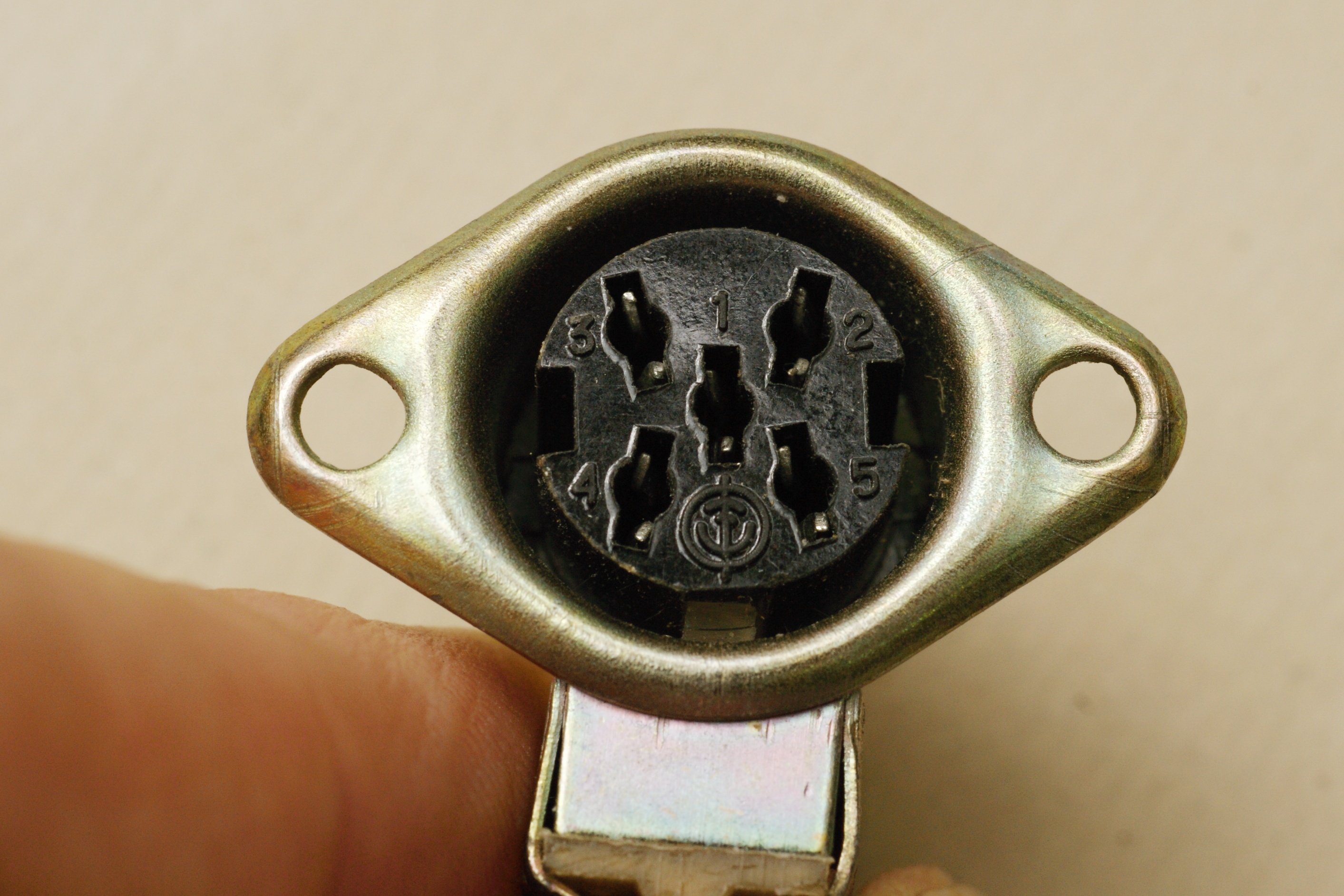

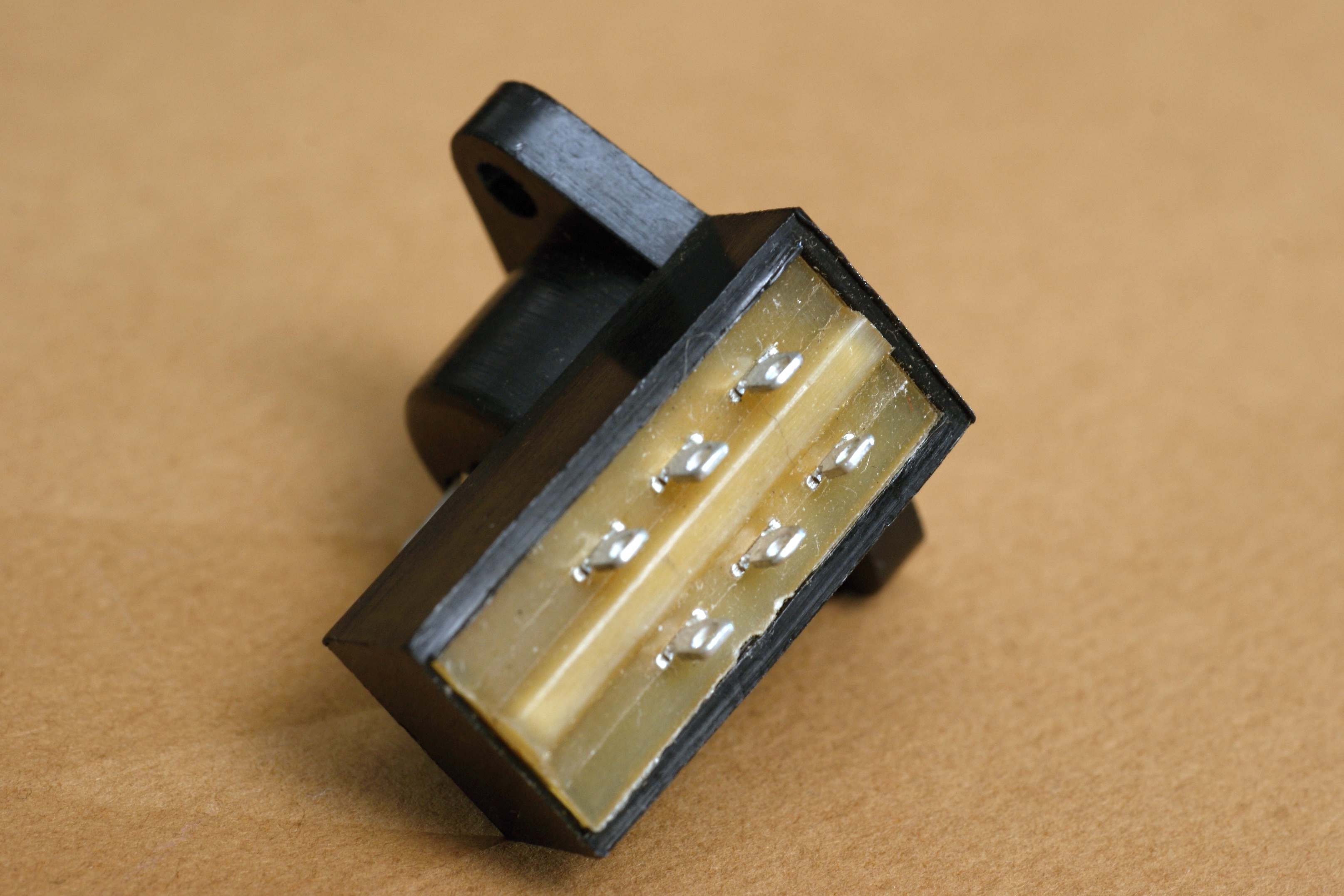

Ещё довольно неожиданный образец - приборная розетка с монтажом на корпус, совмещённая с двухполюсным движковым переключателем.

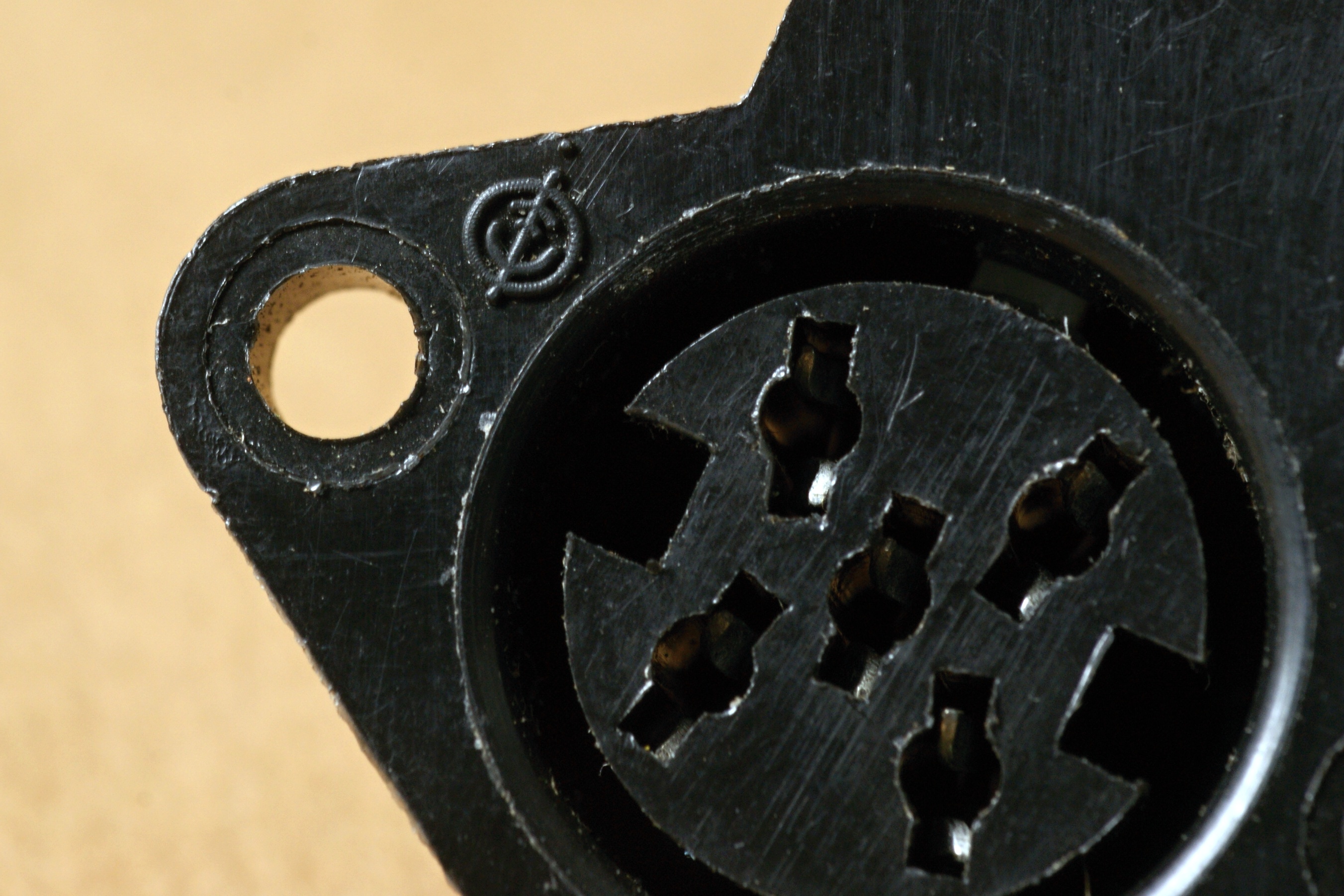

Производитель - Ивано-Франковский завод "Индуктор" (Украина).

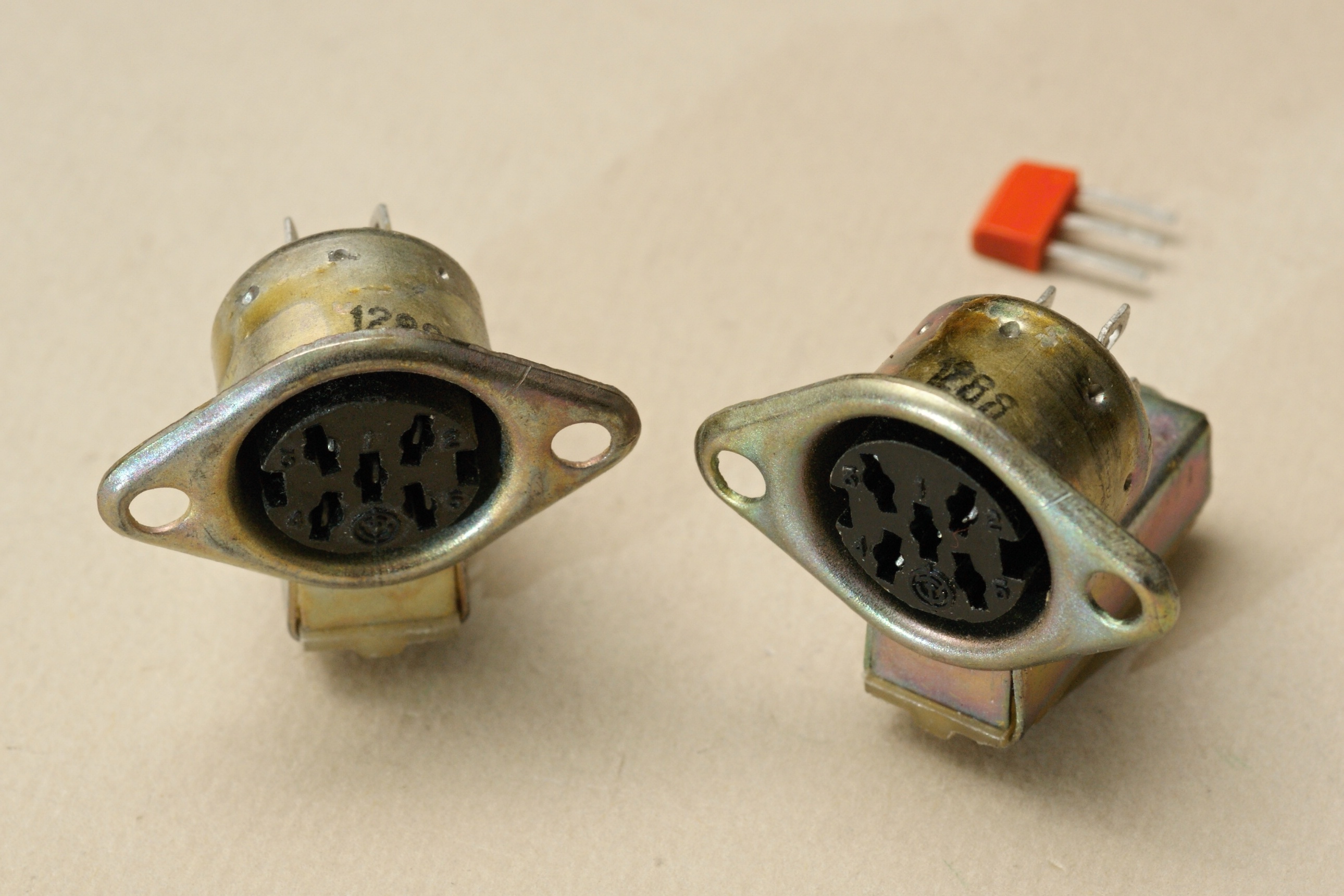

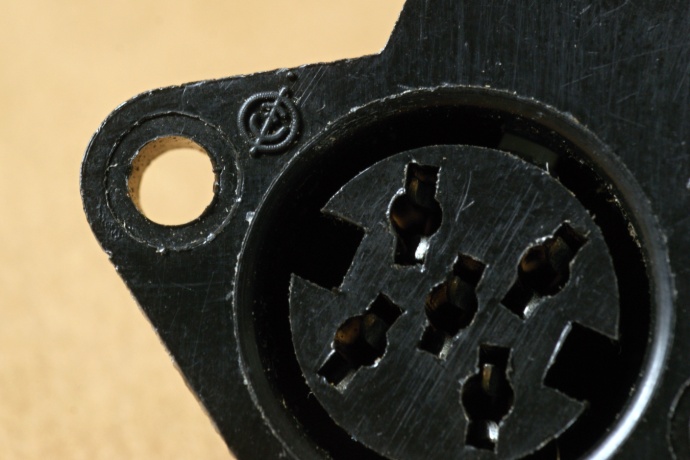

Они были и в пластмассовом исполнении:

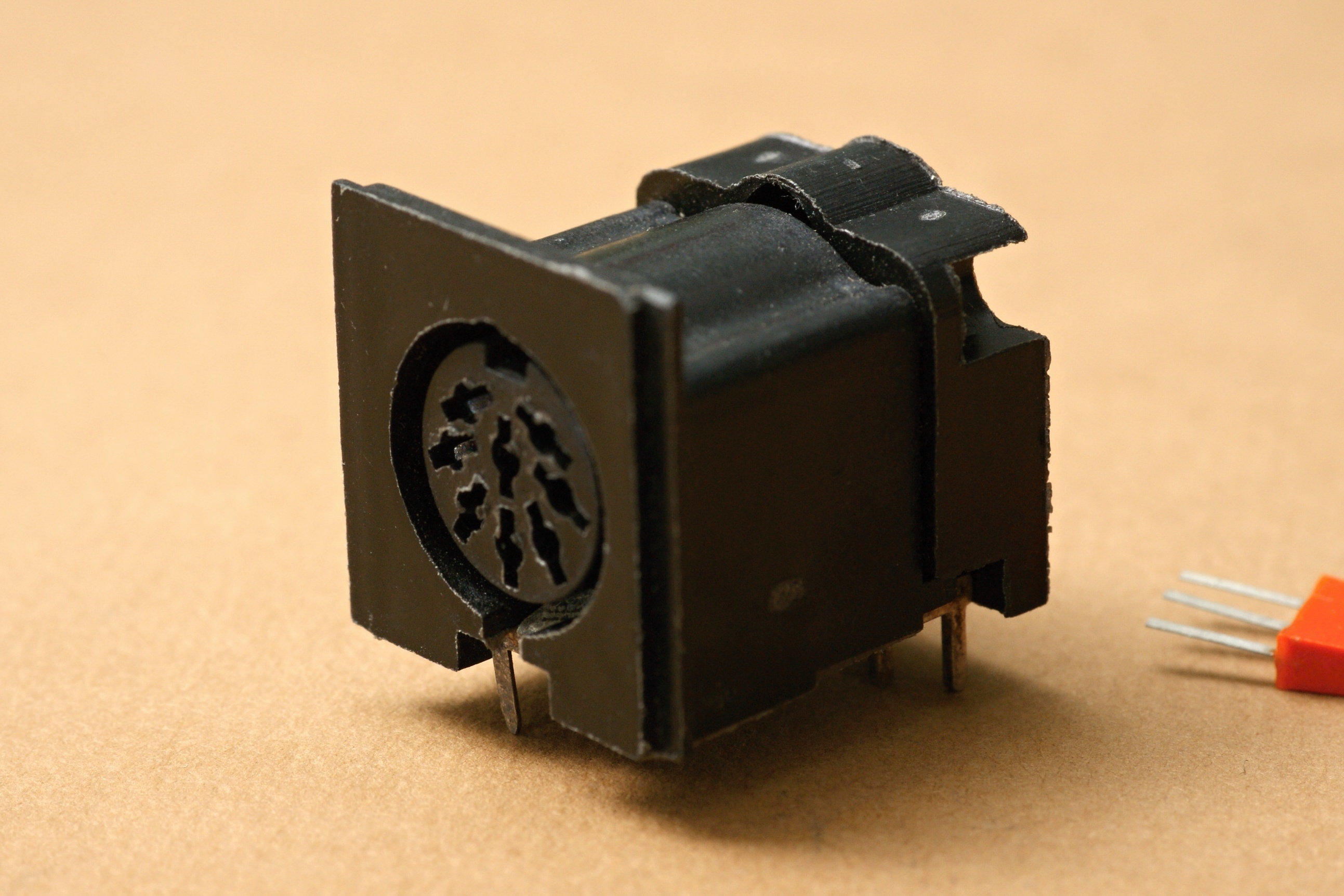

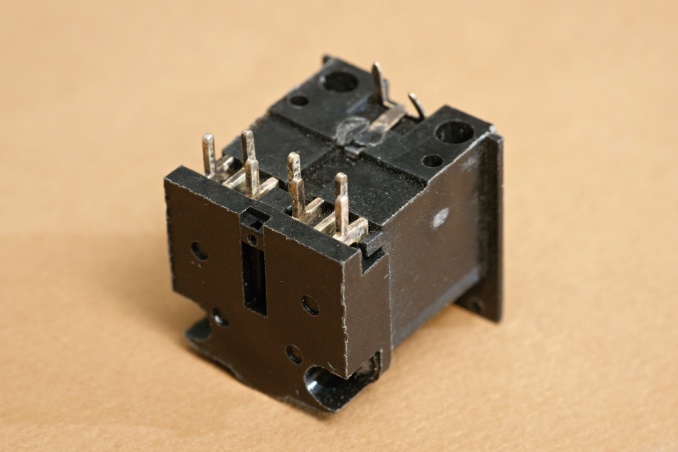

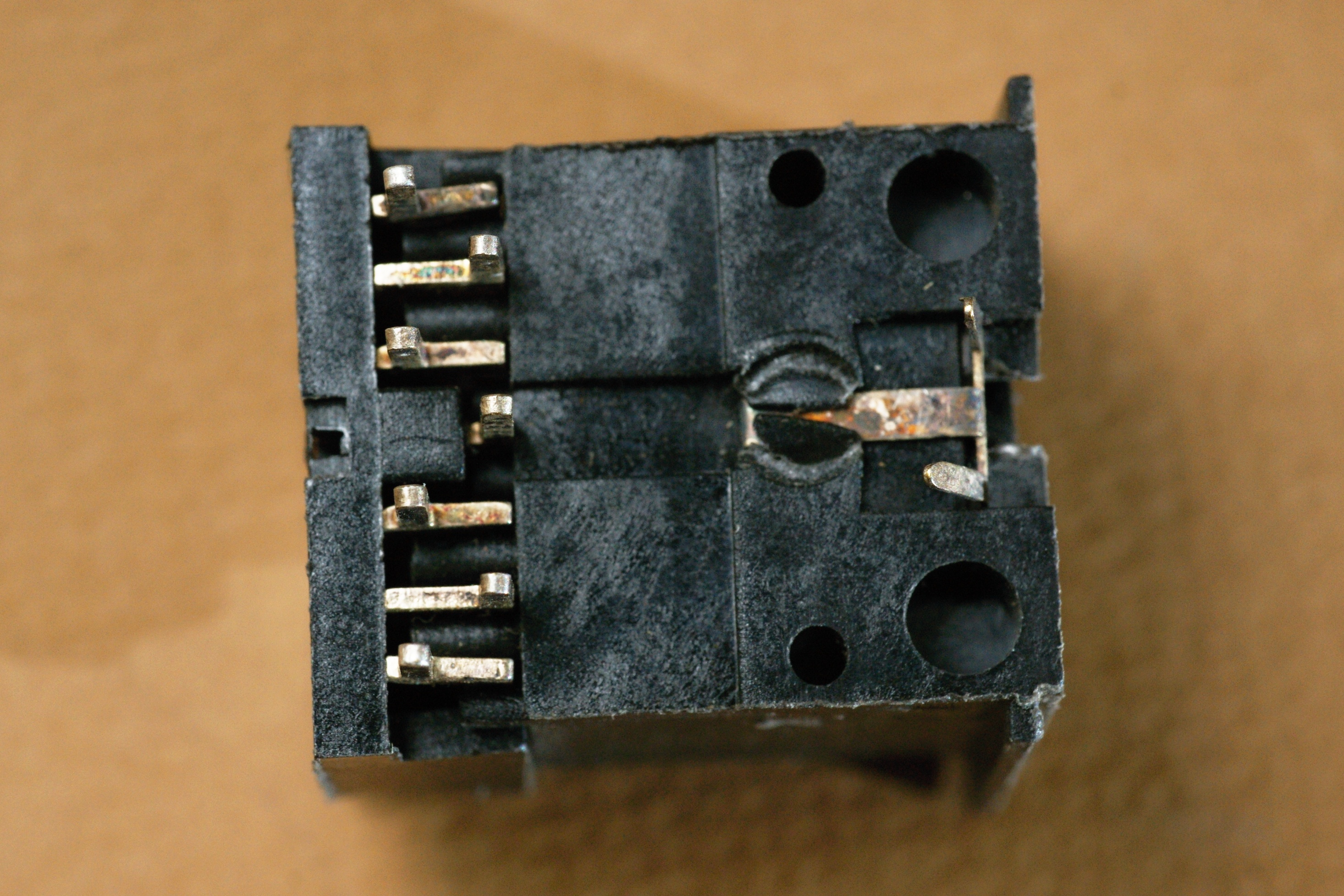

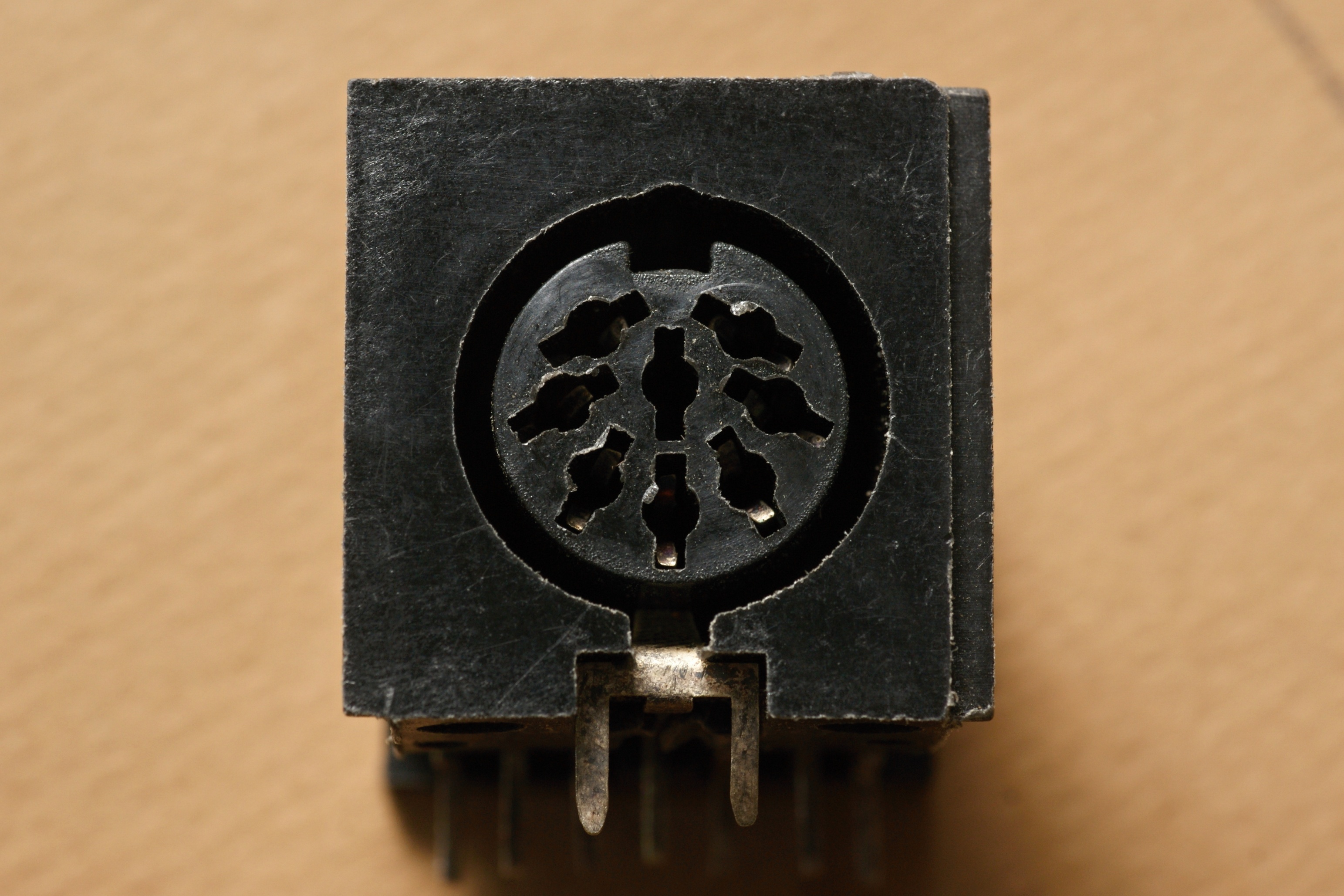

Крайне редкая штука - восьмиконтактный соединитель! Согласно ГОСТу, такие применялись "для микрофонов, используемых в нормальных условиях". Что бы это ни значило...

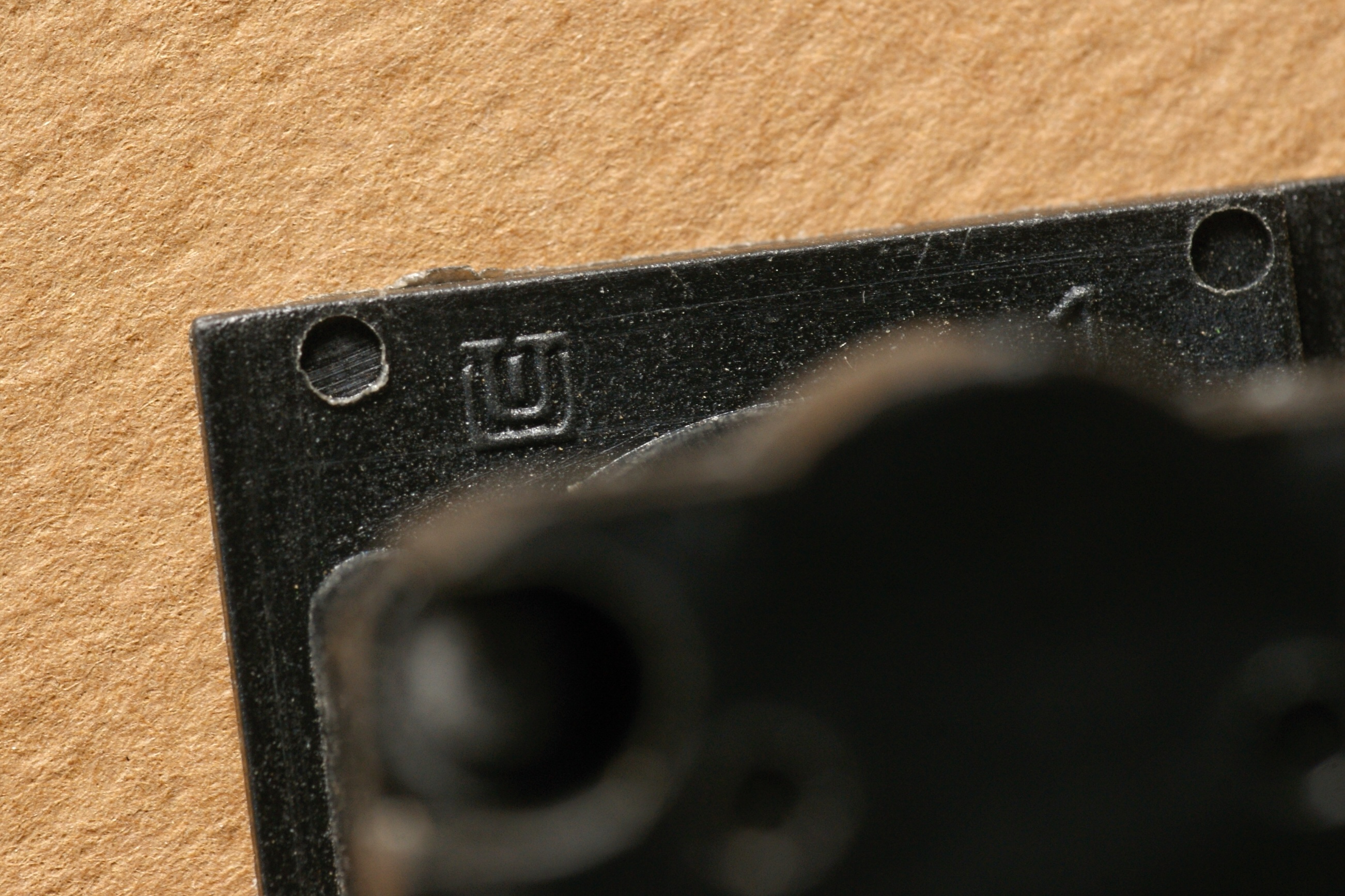

Штамп производителя мне показался неожиданным. Это польская компания Unitra!

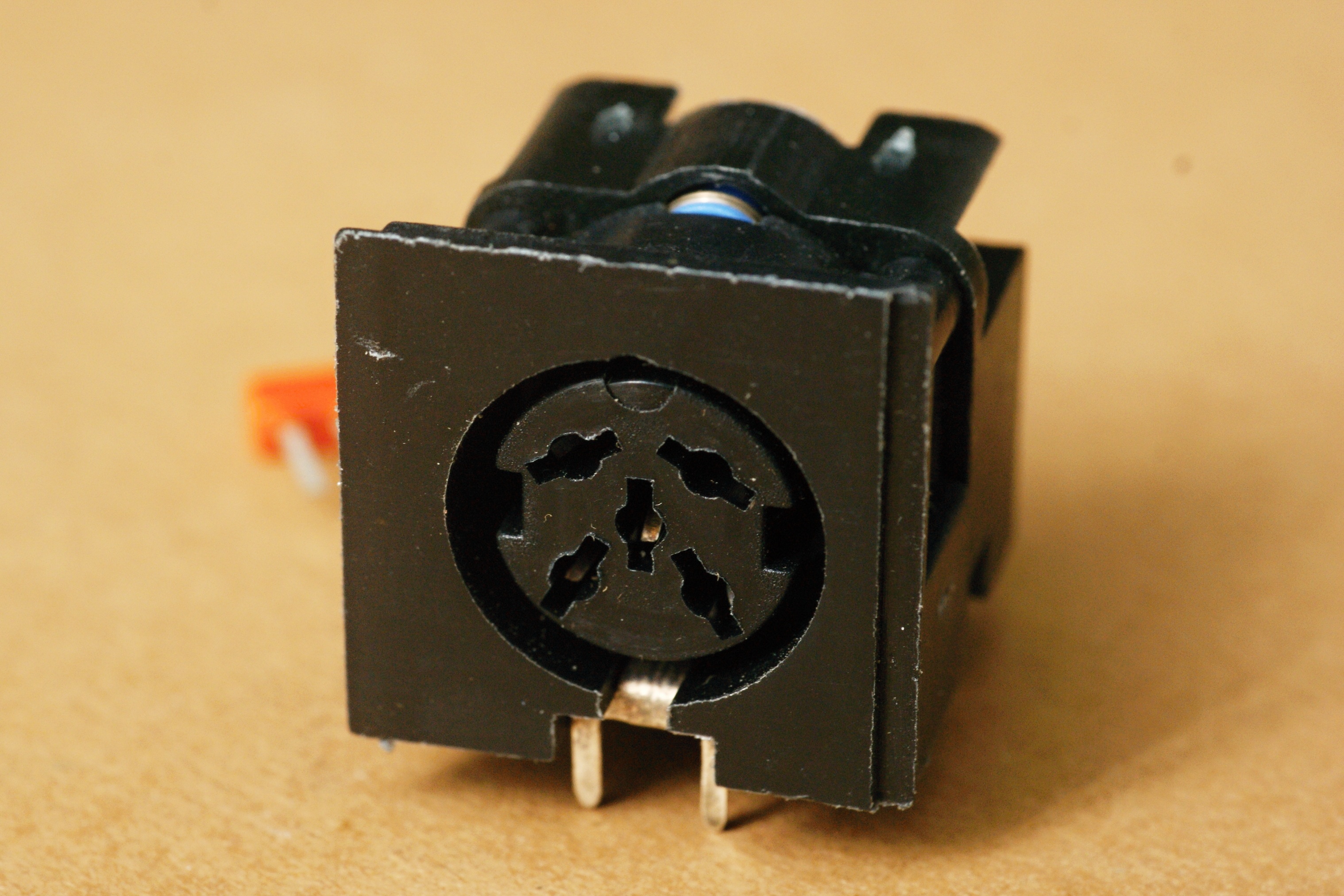

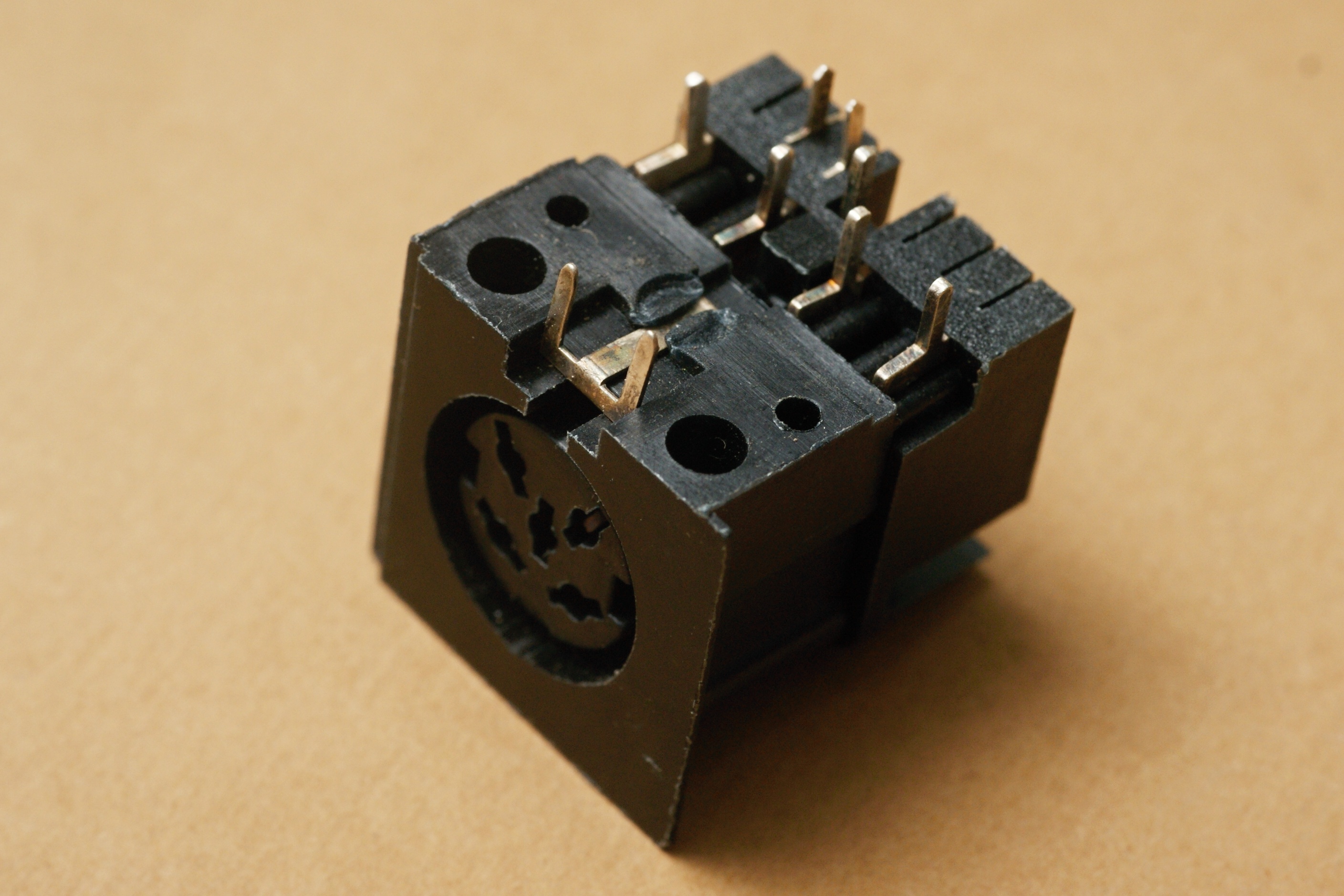

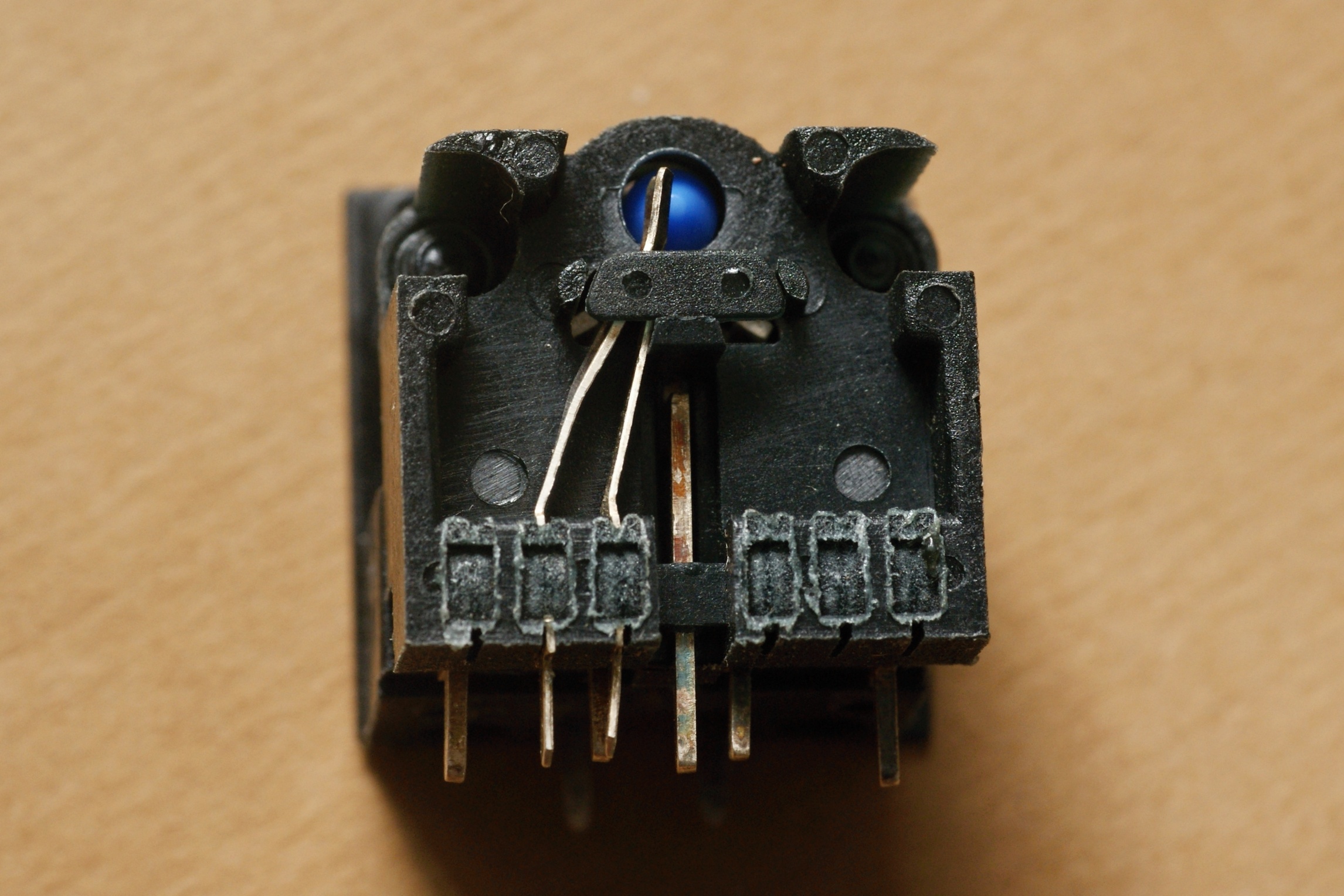

Буква "К" в обозначении говорит нам, что это соединители косвенного сочленения с печатной платой, а номер разработки "11" - что это пятиконтактный соединитель, но не обычный, у которого контакты идут по кругу, а с Х-образным их расположением.
Согласно ГОСТу, такие разъемы применялись для соединений "... между усилителем и стереофоническими головными телефонами". Возможно. Но, честно говоря, не помню наушников с таким разъемом...

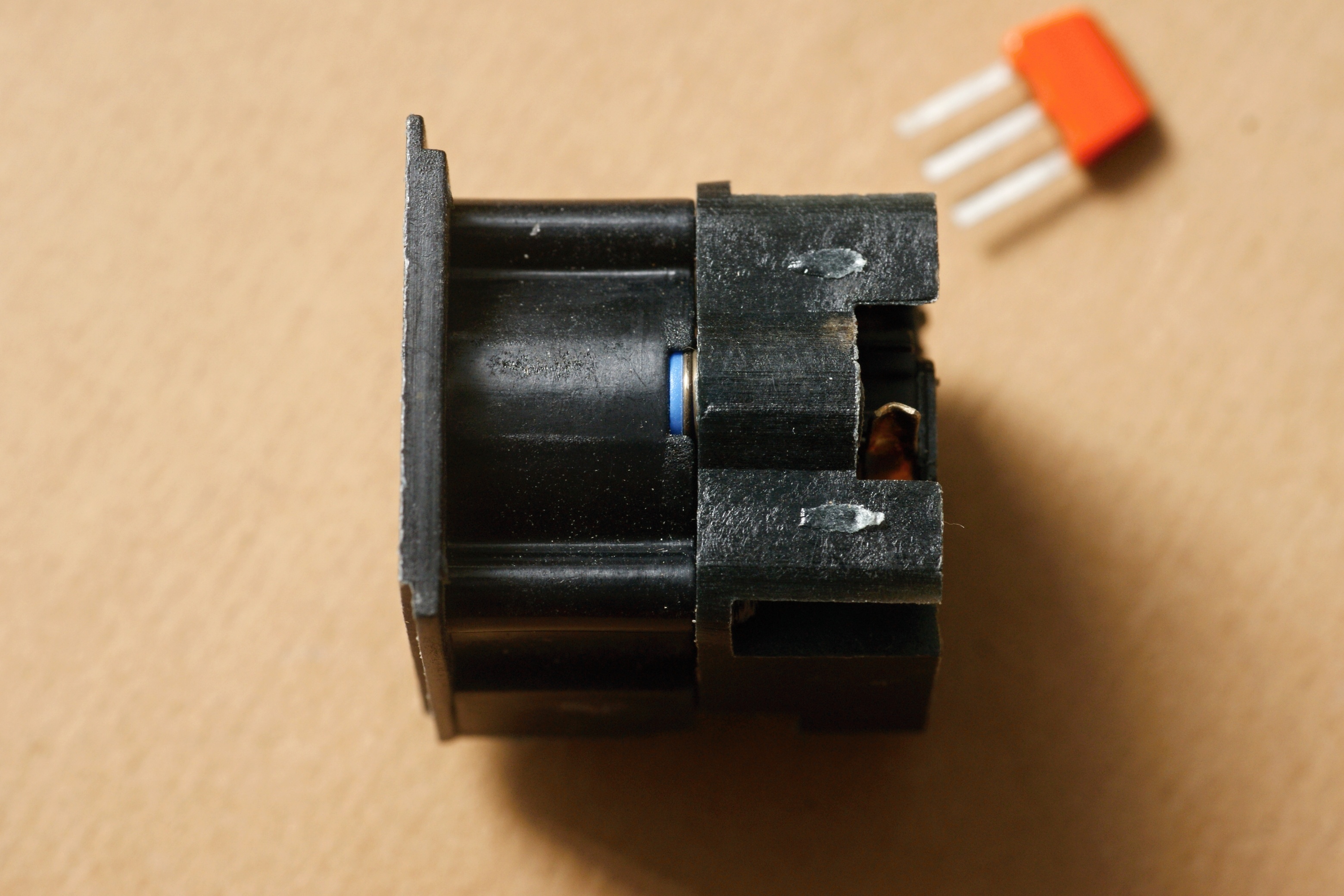

Эта розетка имеет и ещё одну особенность, в ней помимо сигнальных контактов есть и простейший выключатель.
Метки производителя я на ней нигде не обнаружил; он пока под вопросом.
