ОКПп-ВС-1

Неравнодушен я к комбинированным разъёмам, которые содержат как низкочастотные, так и коаксиальные составляющие. Есть в них что-то такое... "коня и трепетную лань".

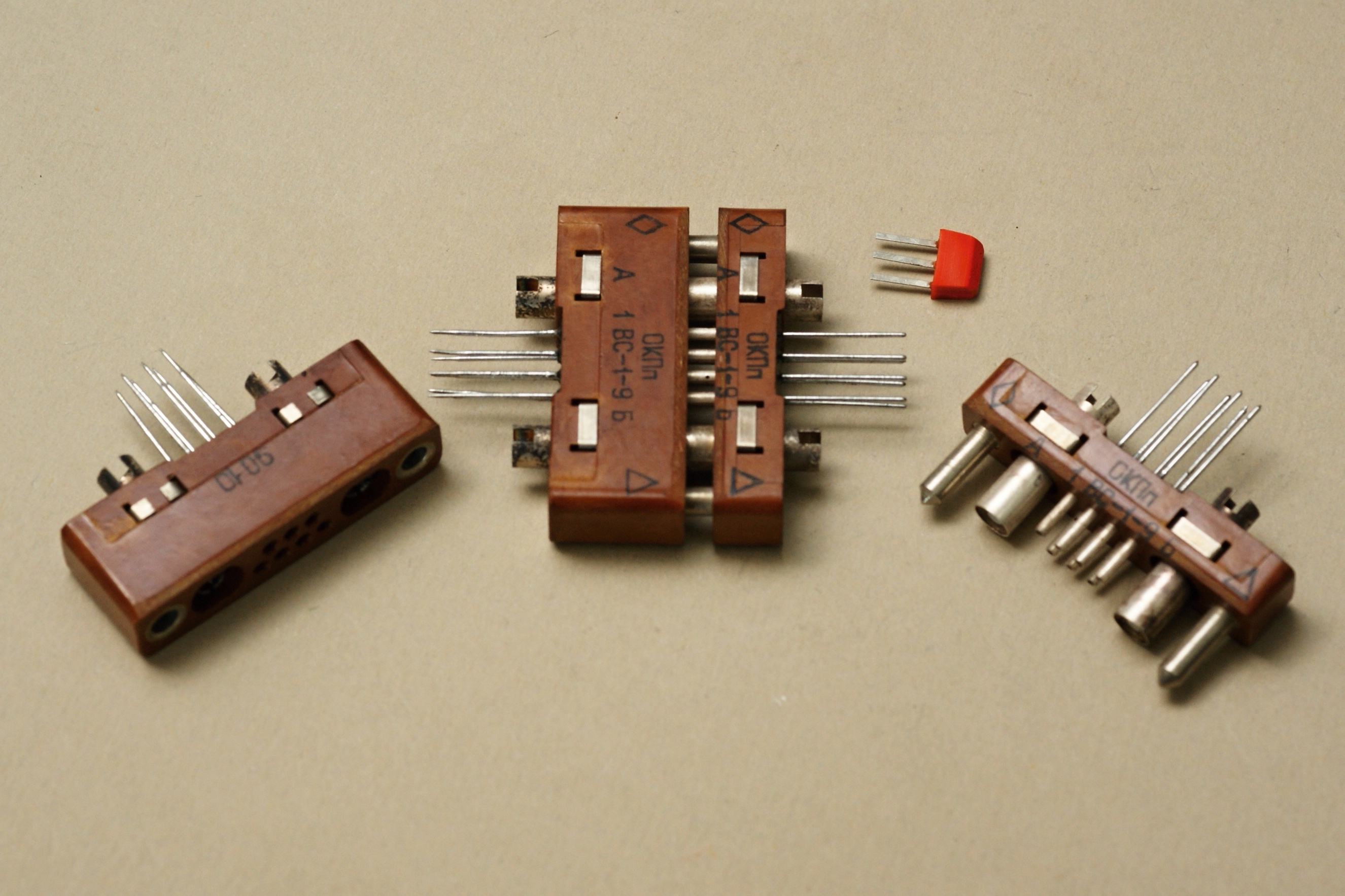

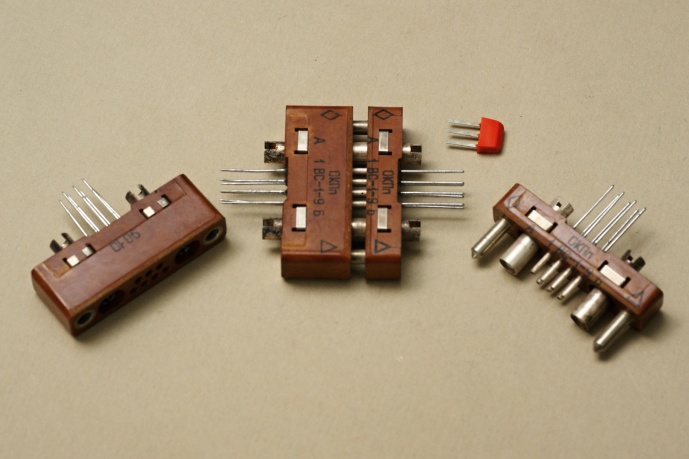

Вот пример таких, причём из относительно новых, позднесоветских типов. Разъёмы (О)бщего назначения, (К)омбинированные, (П)рямоугольные, для (п)ечатного монтажа, с (В)рубным соединением, (С)убминиатюрные, (1)ого типа.

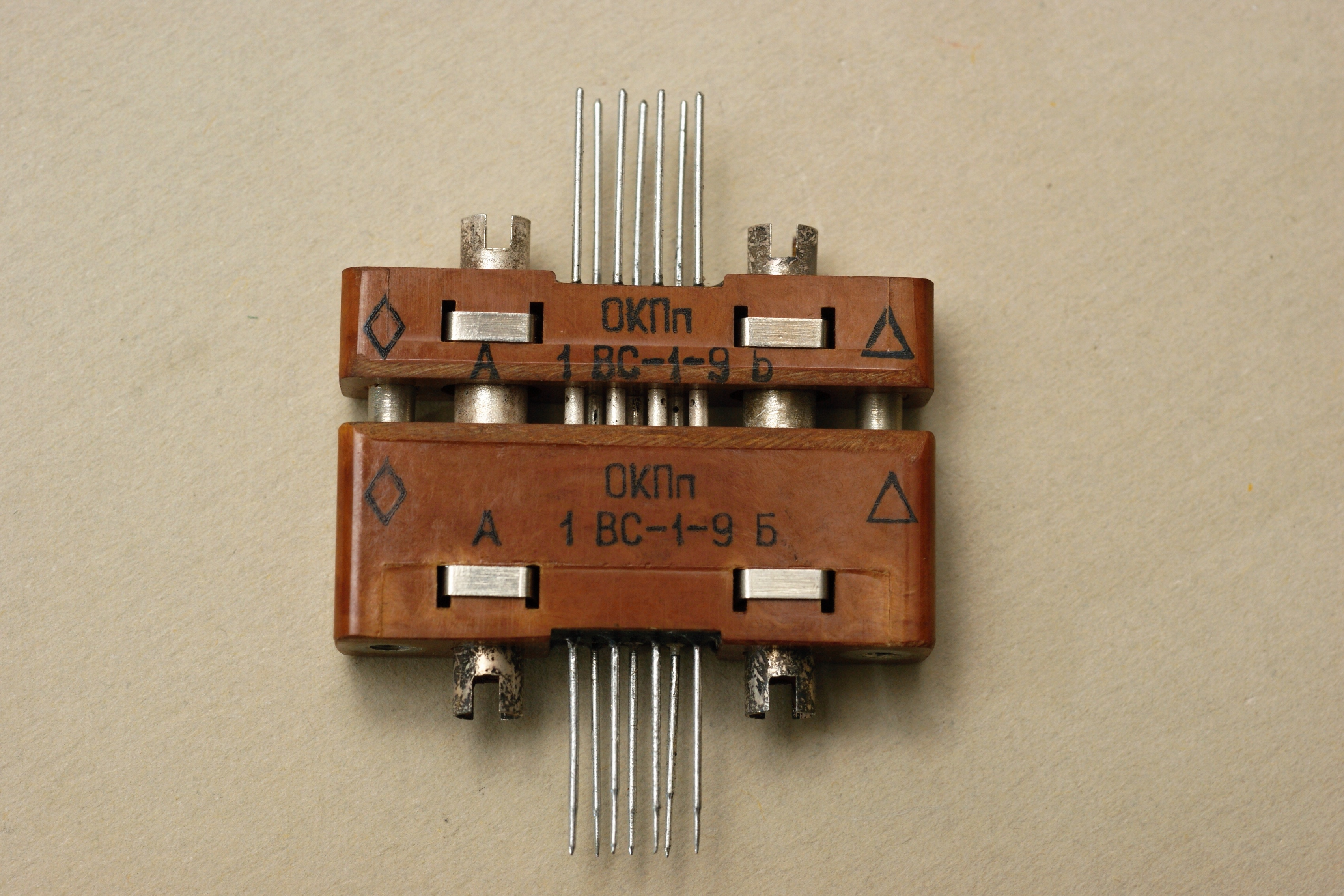

Должен отметить, что с точки зрения инженера они выглядят гораздо более продвинуто, чем аналогичные разъёмы старых разработок. Соединители представляют собой разъемную конструкцию, состоящую из вилки и розетки с подпружиненными контактами главной и вспомогательной цепи. Конструктивно вилка и розетка выполнены одинаковыми.

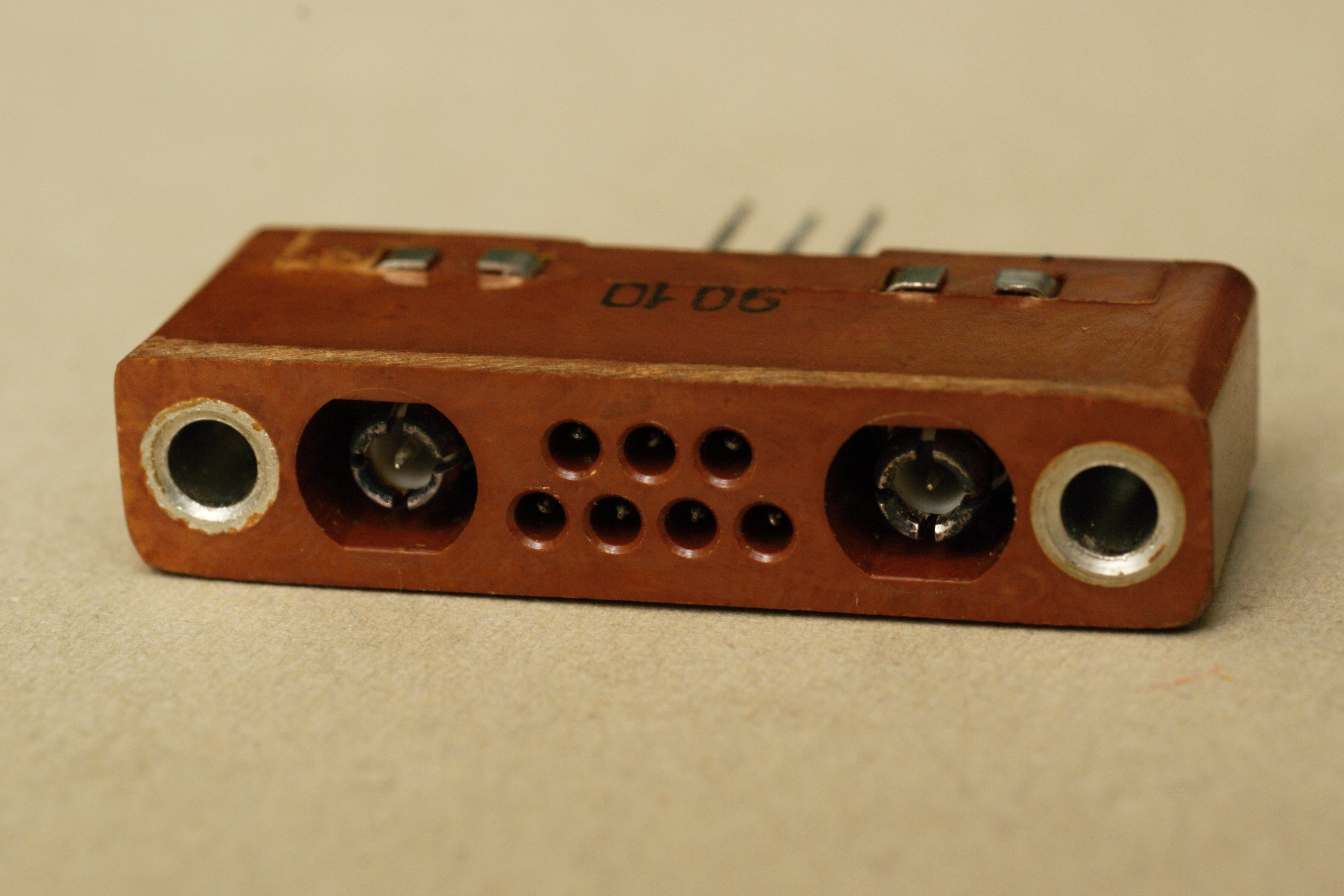

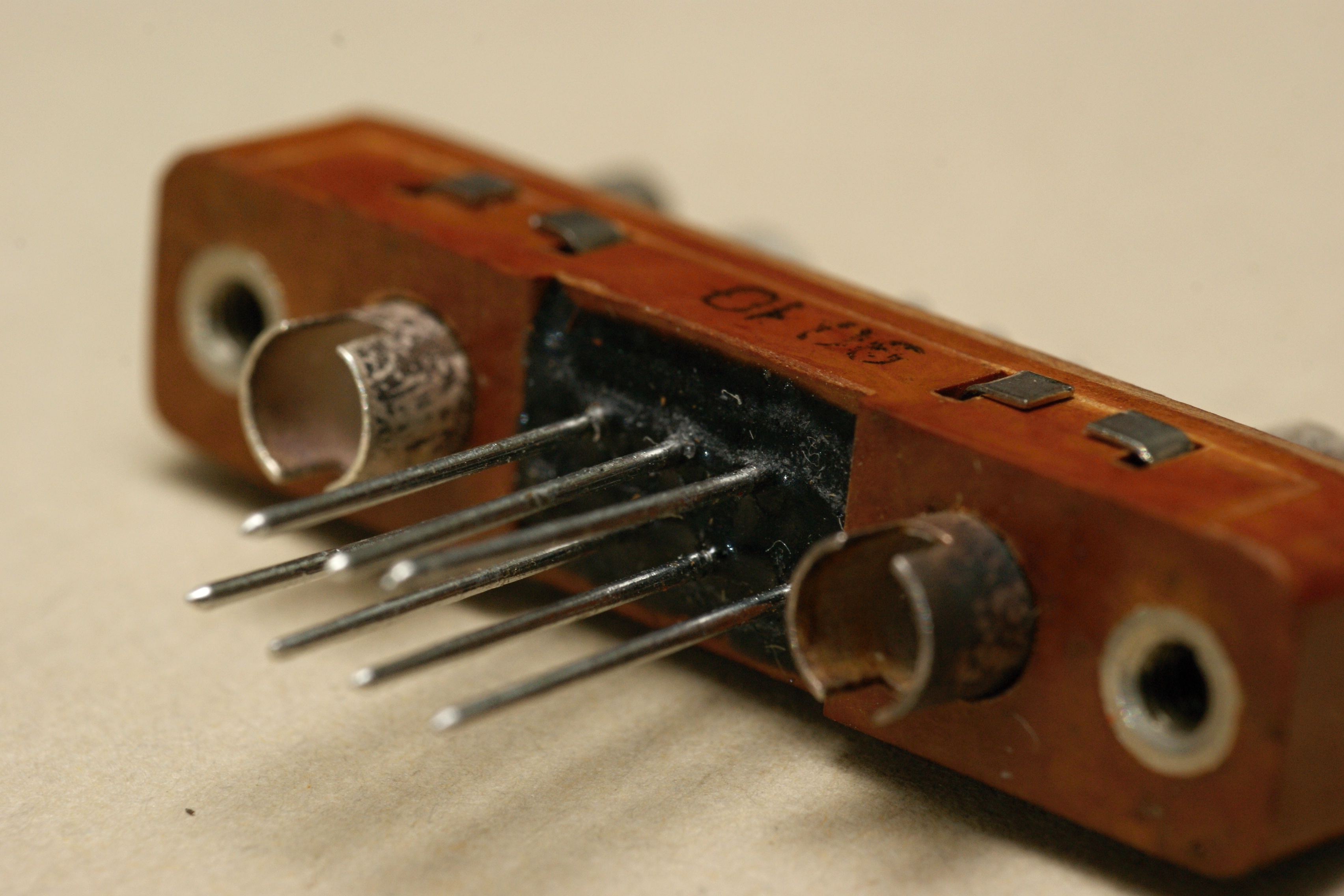

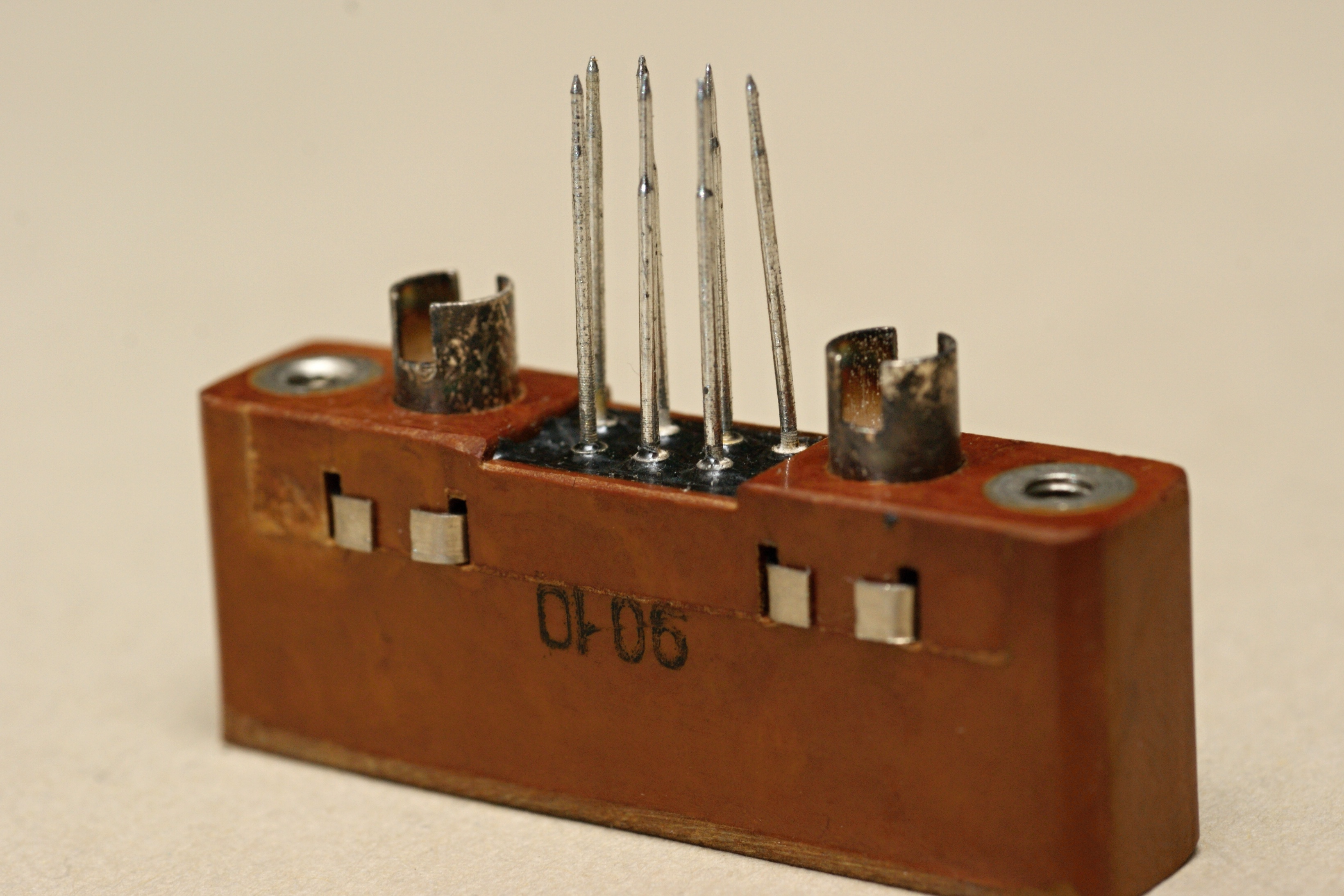

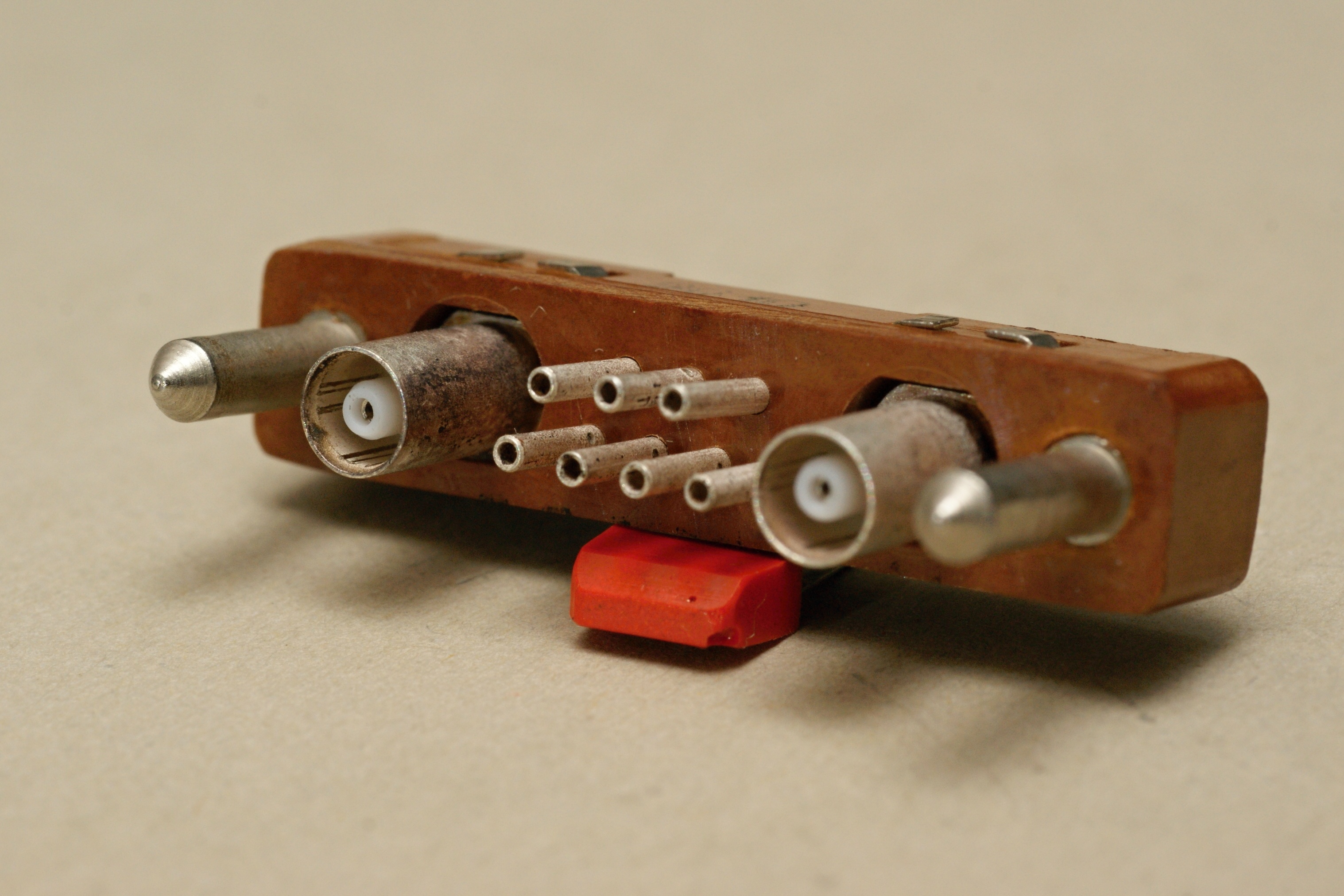

Розетка представляет собой изолятор с низкочастотными гнездами и радиочастотными контактными гнездами. По краям в изоляторах запрессованы направляющие, имеющие крепежные отверстия М2,5 глубиной 3 мм. Вилка соединителя состоит из изолятора низкочастотных контактных штырей, утопленных в изоляторе, и радиочастотных контактных штырей, утопленных в цанге. В изоляторе запрессованы буксы, имеющие отверстия для направляющих и крепежные отверстия М2,5 глубиной 3 мм. Сочленение вилки с розеткой возможно при однозначном положении вилки относительно розетки.

Производитель у них для разъемов несколько неожиданный - Иркутский релейный завод.
