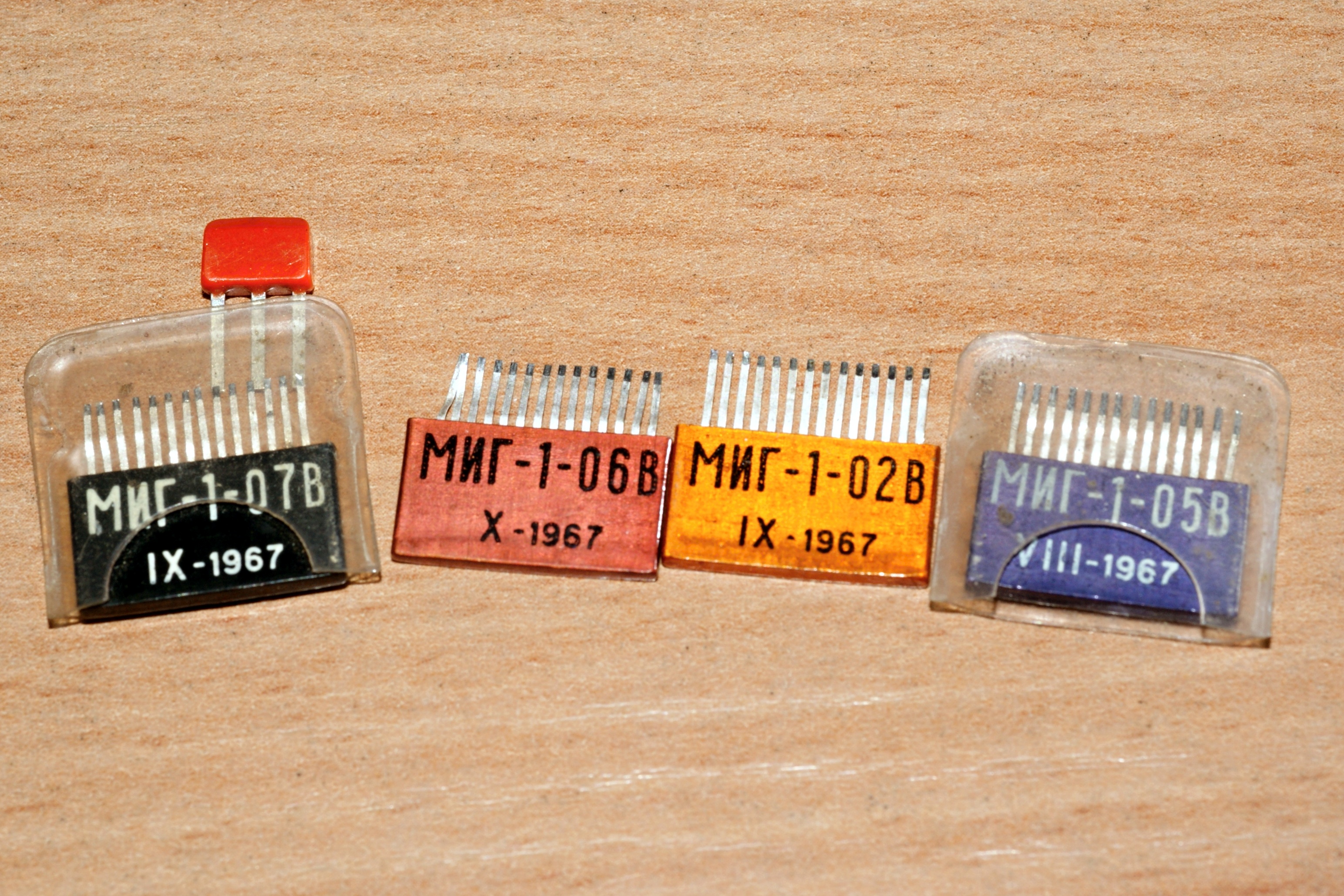

МИГ-1-02В ... МИГ-1-07В

Очень интересные микросборки. Это ранние варианты микросхем 2ИЛ063, 2ЛБ063, 2ЛБ066, 2УИ062 и 2ТР061/2ТР062 из 206ой серии, которая и сама-то по себе весьма редка, и про которую почти ничего не известно.

Серия состоит из семи логических и одной усилительной микросхем. Микросхемы построены на базе основного логического элемента — ячейке НЕ—ИЛИ (два микротранзистора 2Т317 с общим коллекторным сопротивлением).

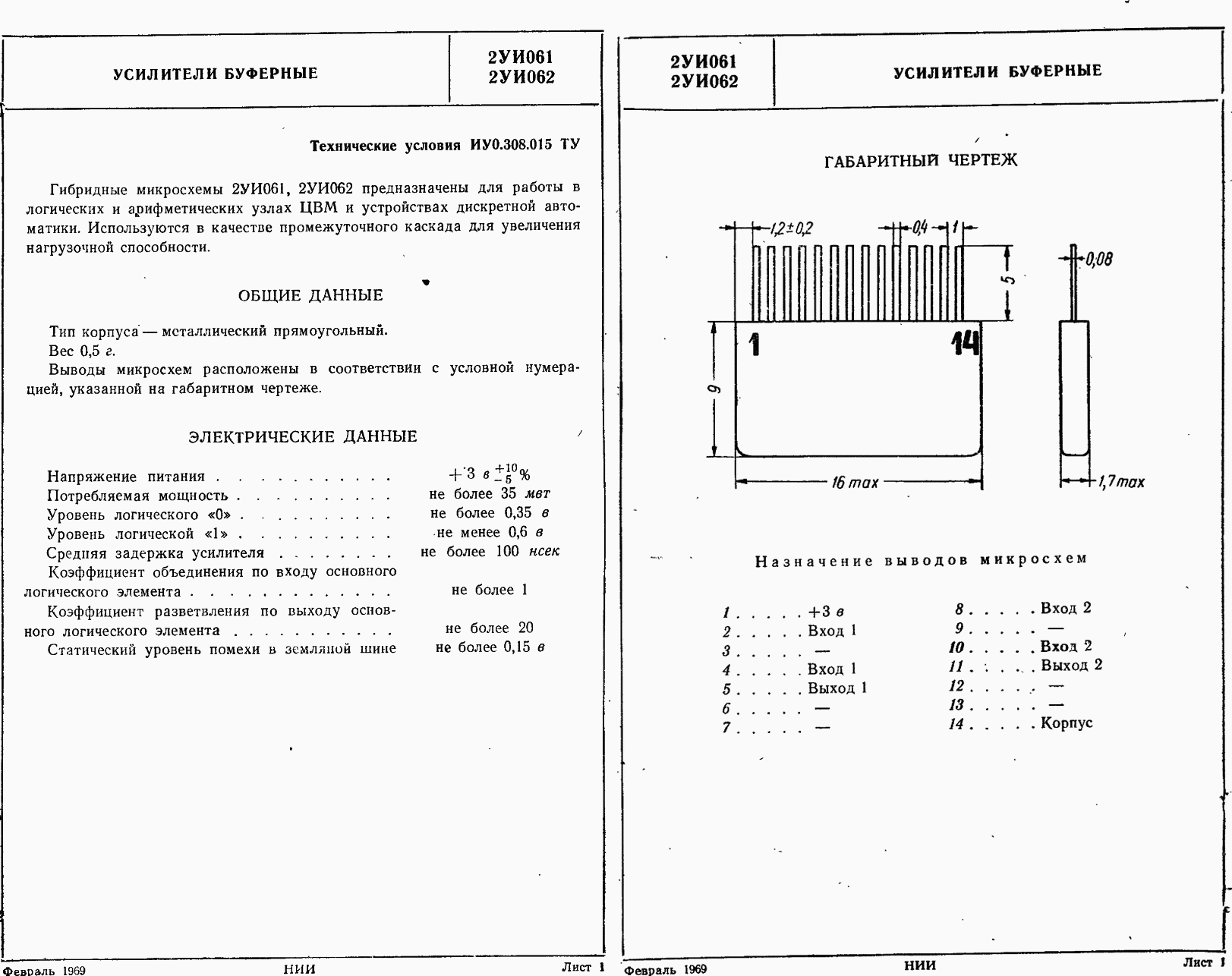

Напряжение питания 3 В, потребляемая мощность 25-50 мВт, максимальная частота следования импульсов 1,5 МГц, средняя задержка не более 100 нс на один логический элемент. Справочные данные на неё, за что я выражаю горячую признательность Александру Перебаскину!

Разработаны они были в КБ-2 Ф.Г. Староса, там же первоначально и выпускались, затем производство было передано на "Экситон" (г.Павловский Посад).

"Для обеспечения комплектации блоков оперативной памяти выпускался ряд специализированных гибридных схем (формирователи разрядных токов, усилители считывания, устройства временной селекции) в конструктиве МИГ–1".

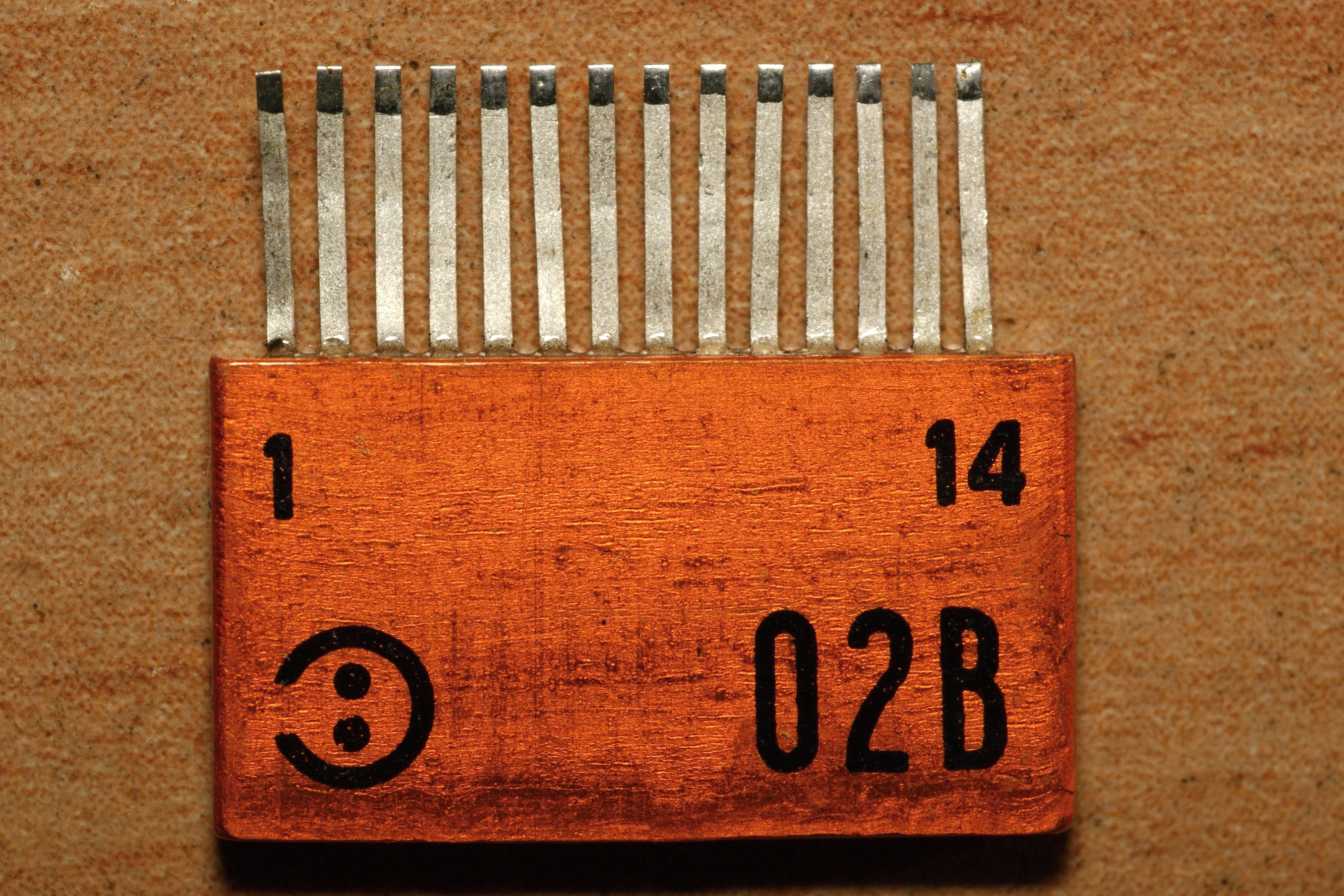

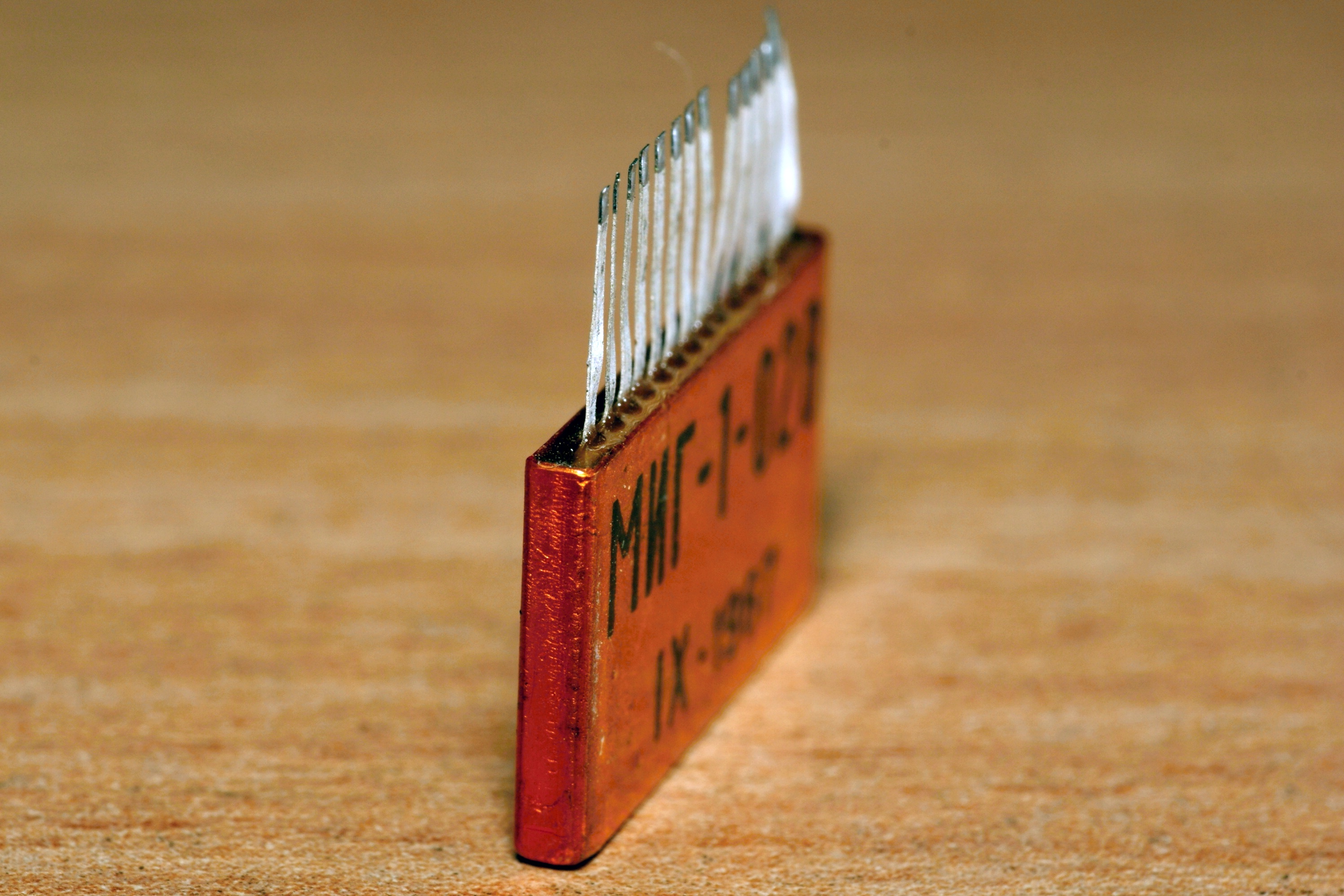

МИГ-1-02 - логический полусумматор. Подача на её входы двух переменных и их инверсий на выходе дает сумму этих переменных по модулю, а также конъюнкцию этих переменных

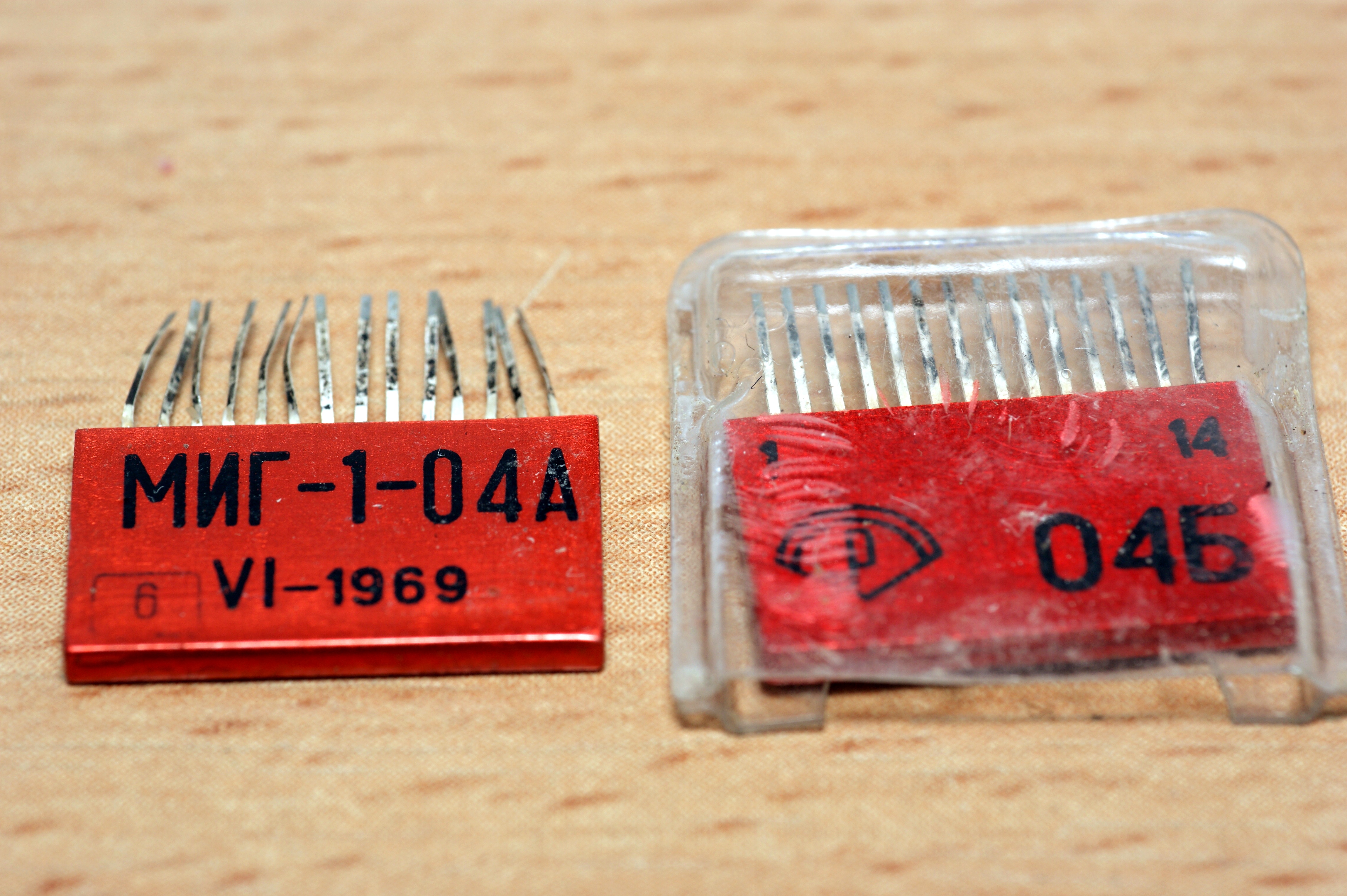

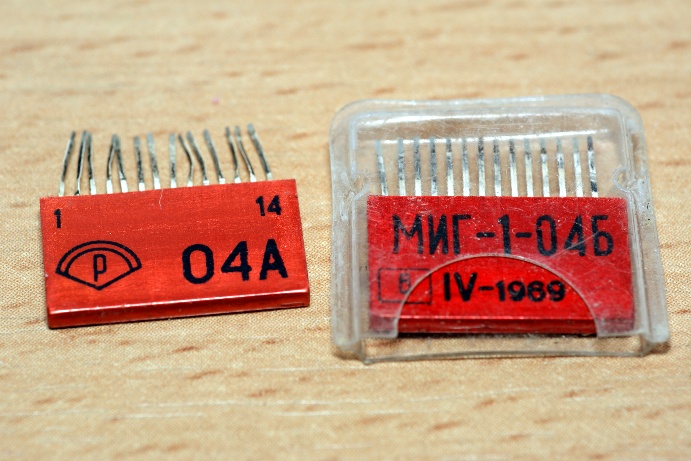

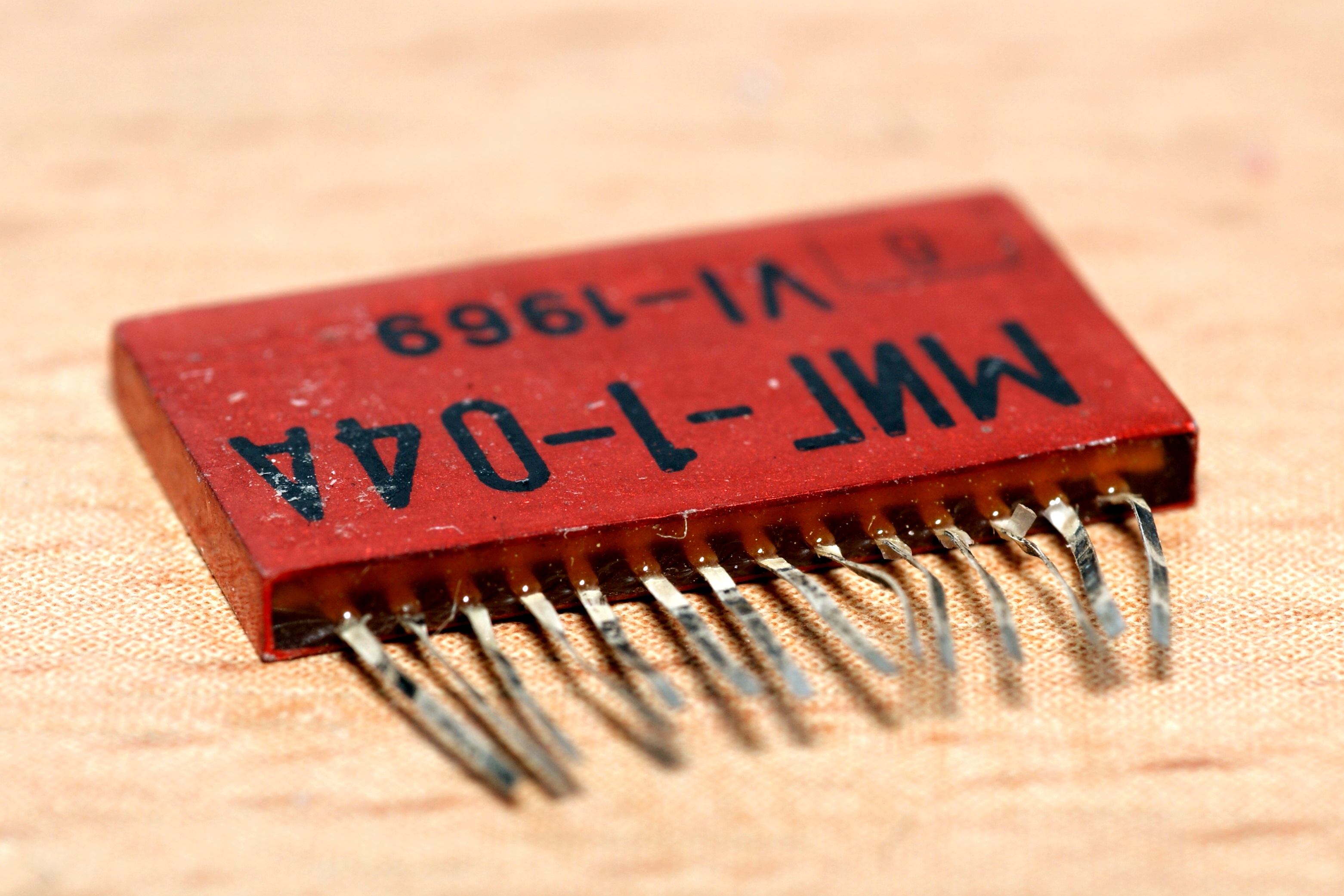

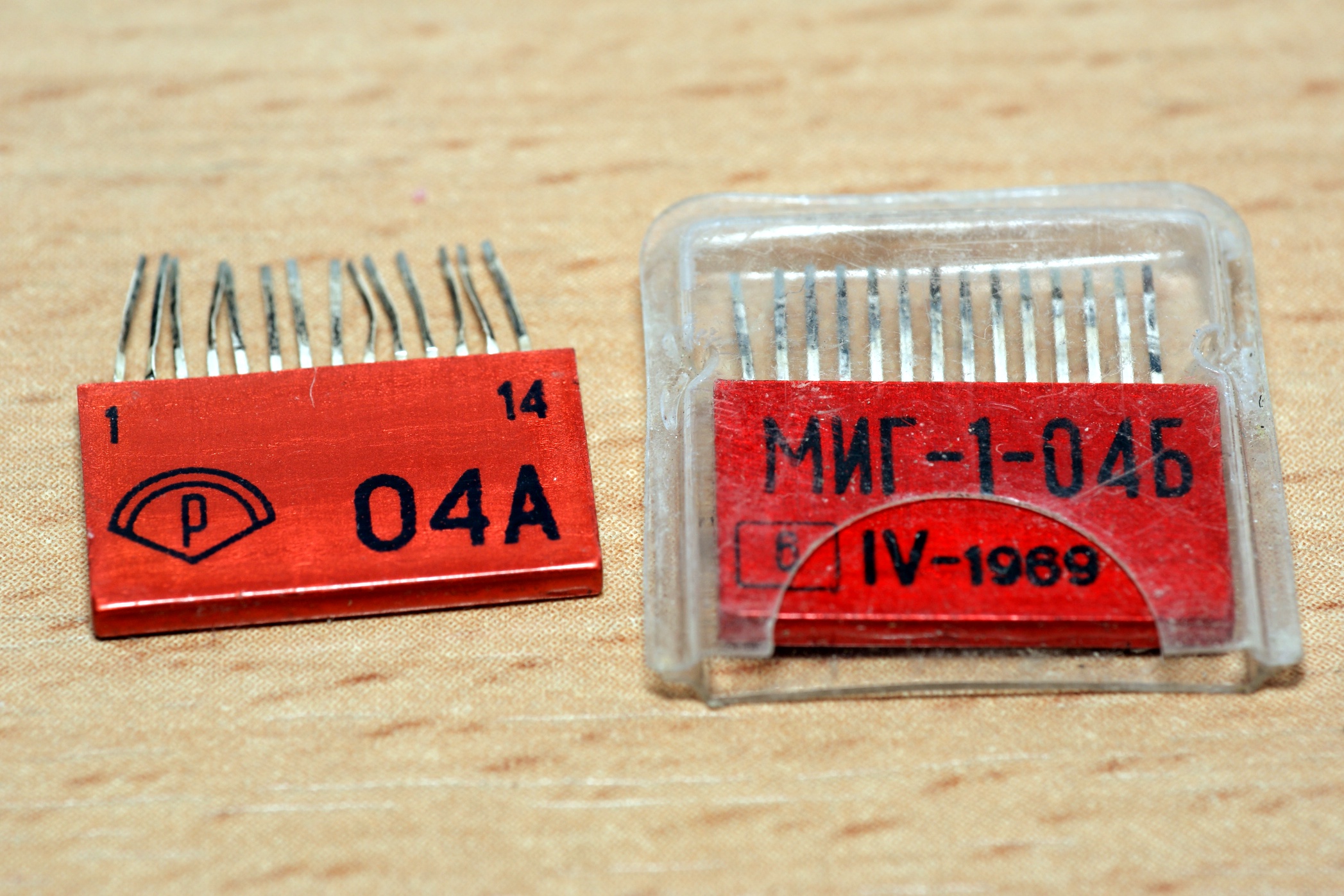

МИГ-1-04 - триггер. Содержит две триггерные ячейки с раздельными входами
МИГ-1-05 - четыре двухвходовых элемента НЕ-ИЛИ
МИГ-1-06 - универсальный набор элементов
МИГ-1-07 - сдвоенный буферный усилитель.

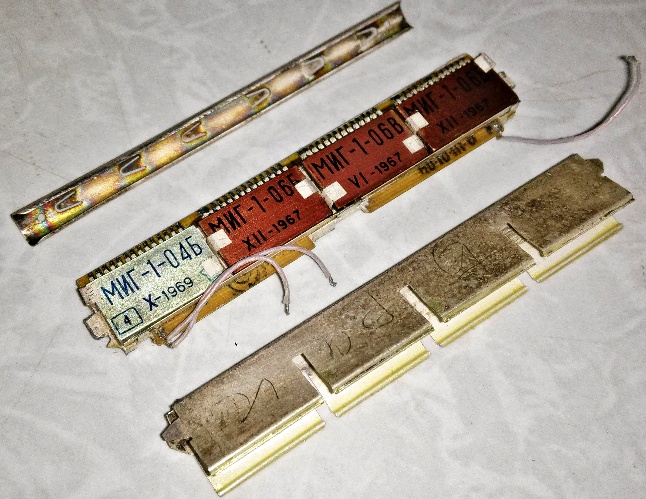

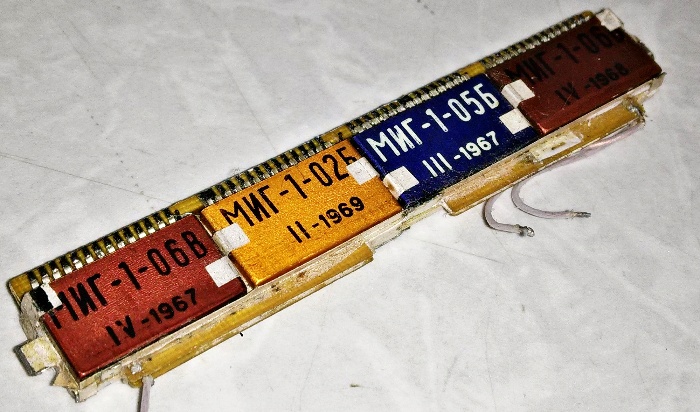

Линейка этих микросхем довольно специфической конструкции, из какой-то бортовой аппаратуры:


(фото Александра Назаренко)


(фото Александра Назаренко)

Источники:

1. Цветов В.П. История развития микроэлектроники в ленинградских КБ: (ЛКБ – ЛКТБ) - Труды SORUCOMM-2011. Вторая Международная конференция Развитие вычислительной техники и ее программного обеспечения в России и странах бывшего СССР, Великий Новгород, 2011.
