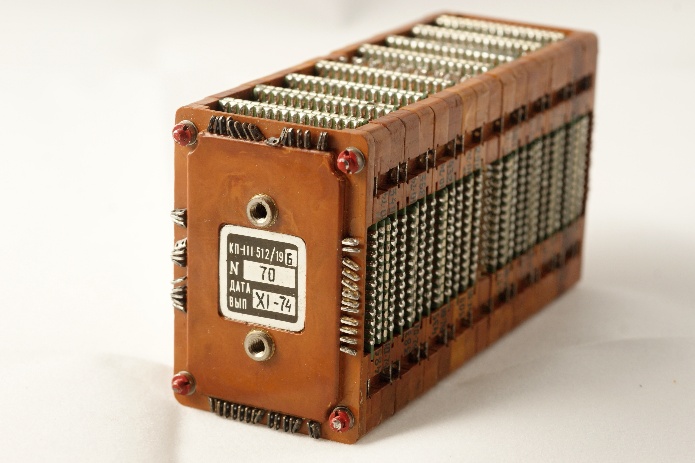

Куб памяти КП-III-512/19Б

Ещё один Куб Памяти, более древний по своей конструкции, чем КП128. Собственно, он был разработан ещё в середине 60-х, в КБ-2 электронной техники под руководством Филиппа Георгиевича Староса.

Накопитель имеет емкость 512 19-разрядных чисел, т.е. примерно 1 килобайт; а вообще они выпускались размерностью 64, 128, 256 и 512 чисел.
Время обращения 5 мкс, время выборки 1,2 мкс, частота считывания до 0,5 МГц, рабочий диапазон температур -60...+70°С.

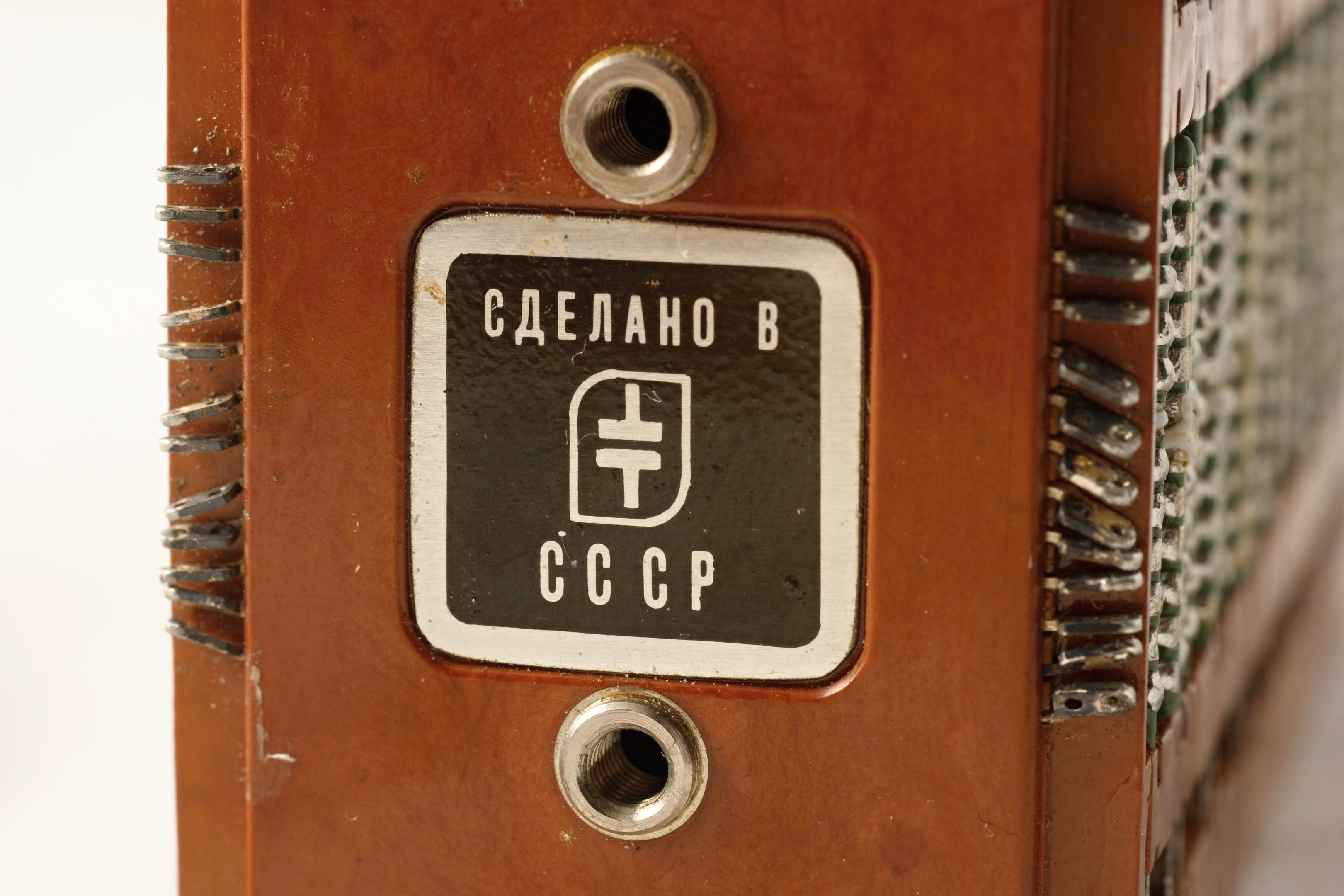

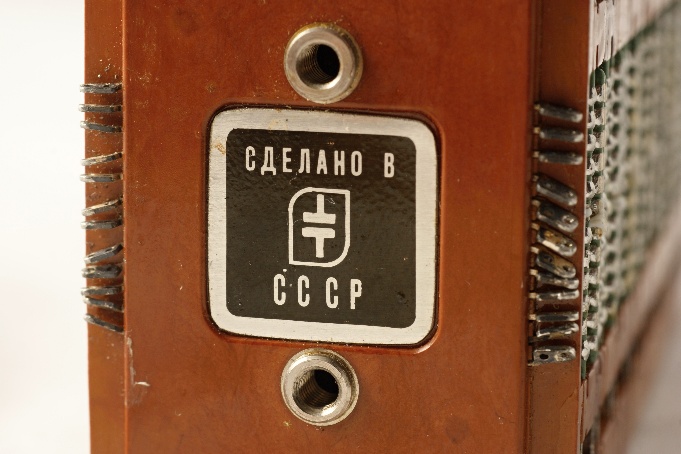

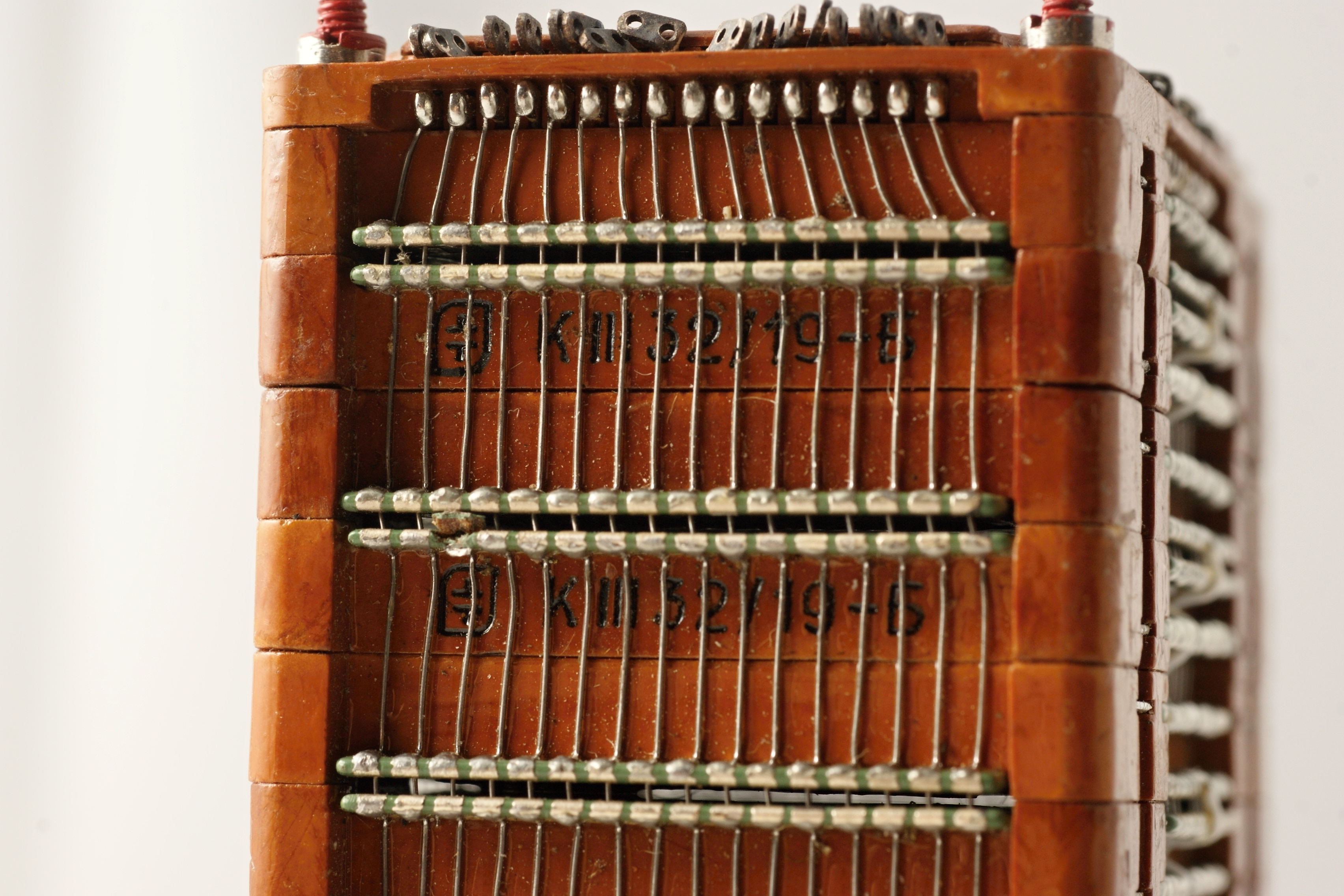

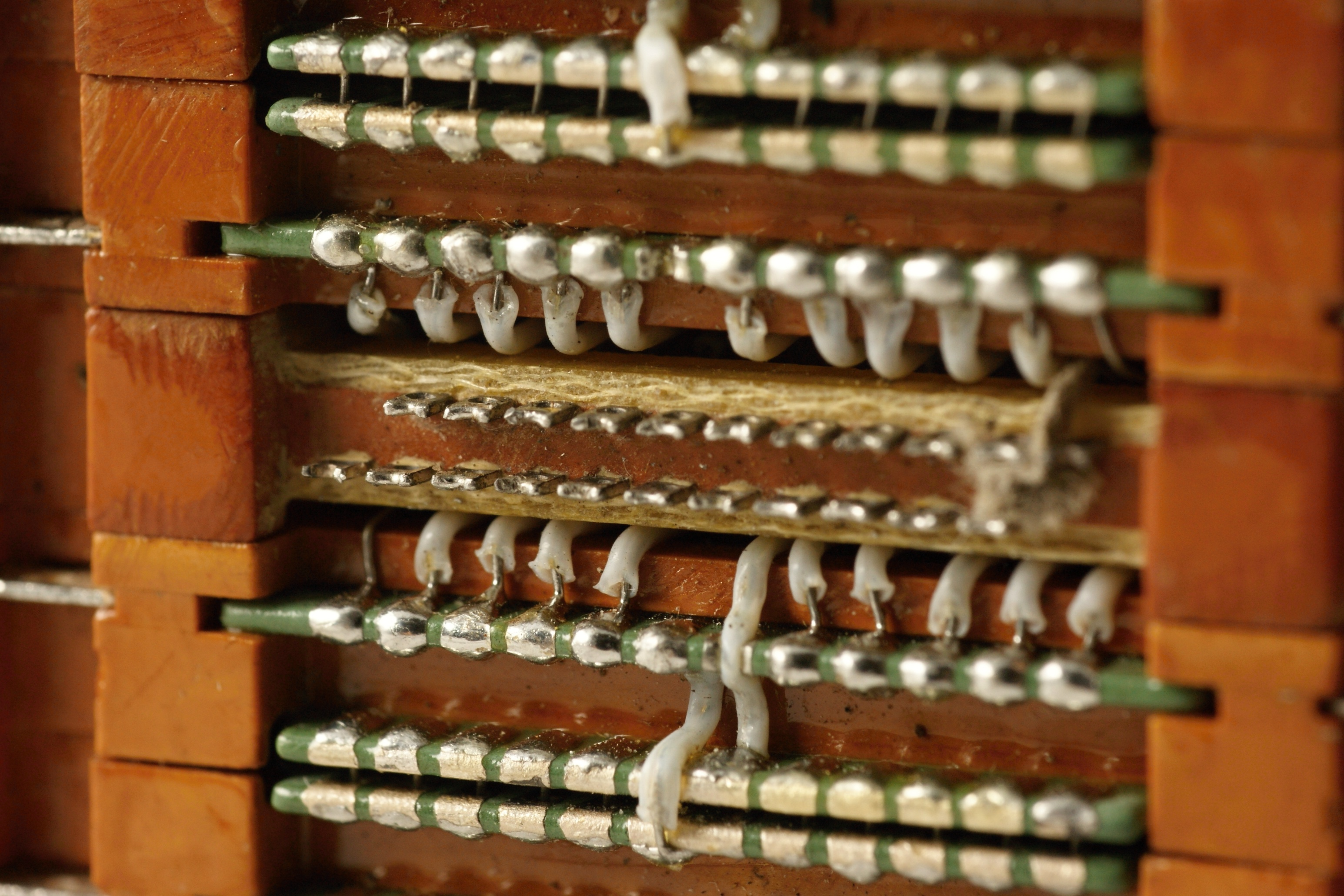

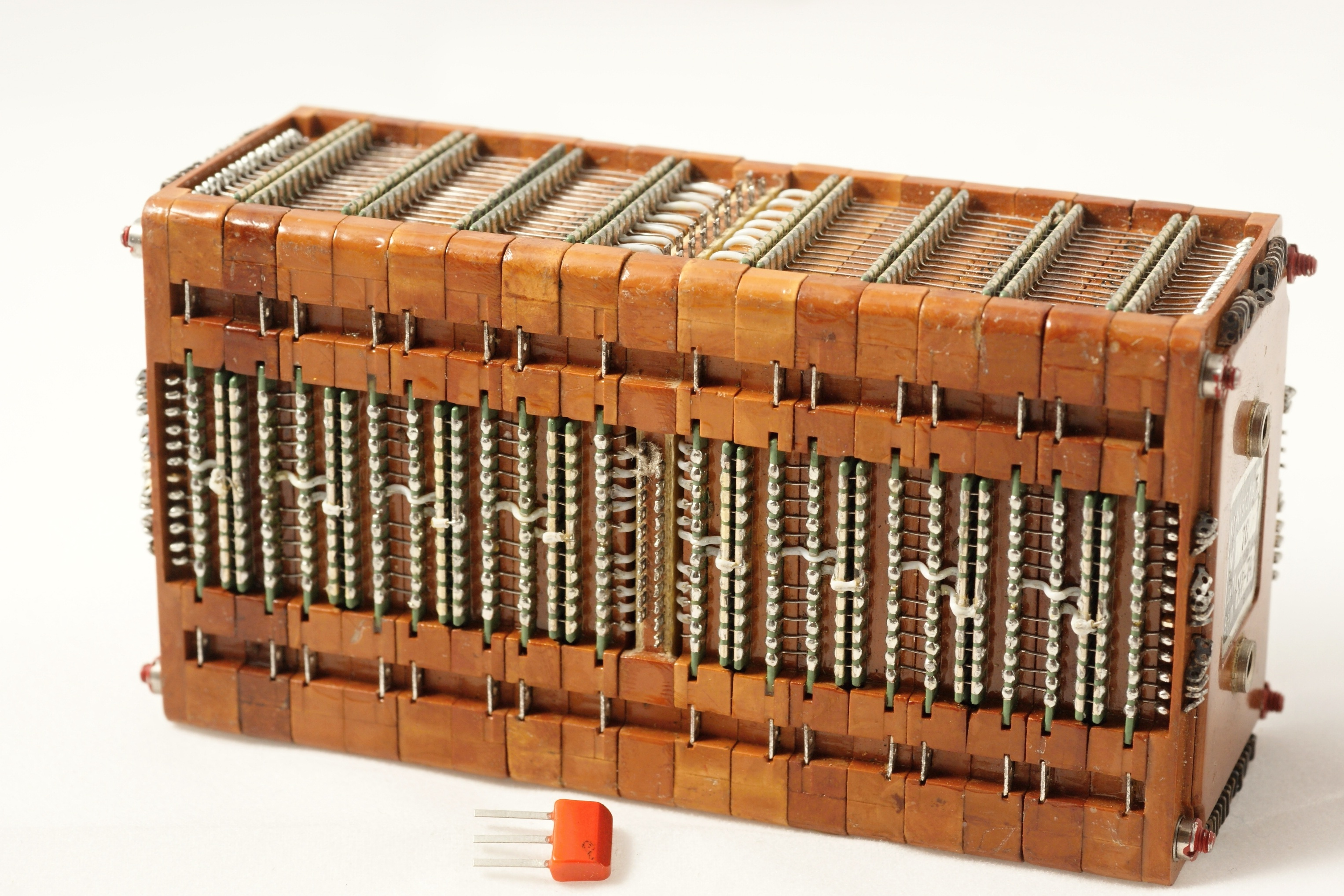

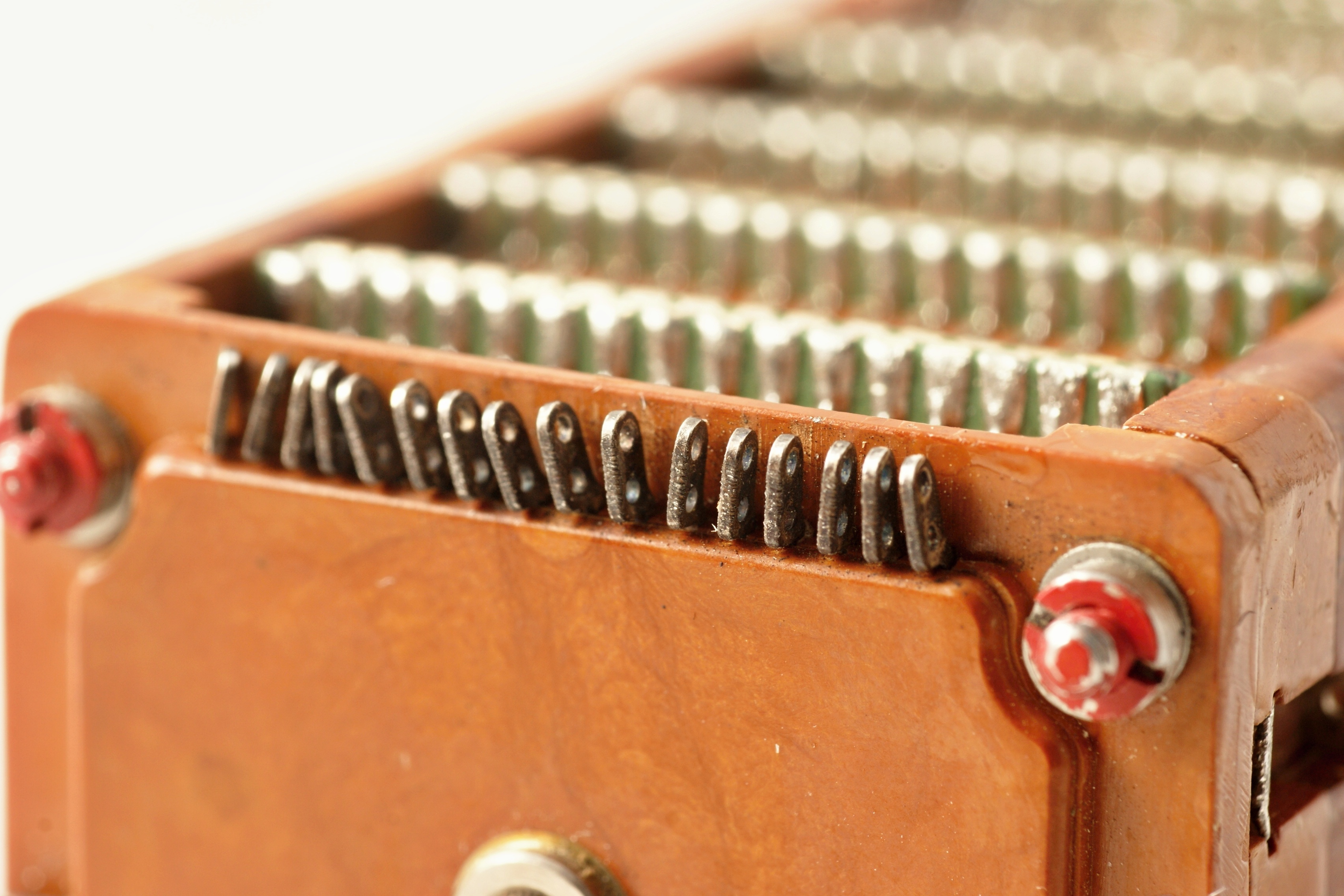

 Он состоит из из шестнадцати унифицированных кассет памяти К-III-32/19, собранных в трёхмерную конструкцию. Кассеты выполнены на числовых линейках со встроенным диодно-магнитным координатным дешифратором; также они содержат элементы формирования входных/выходных токов.

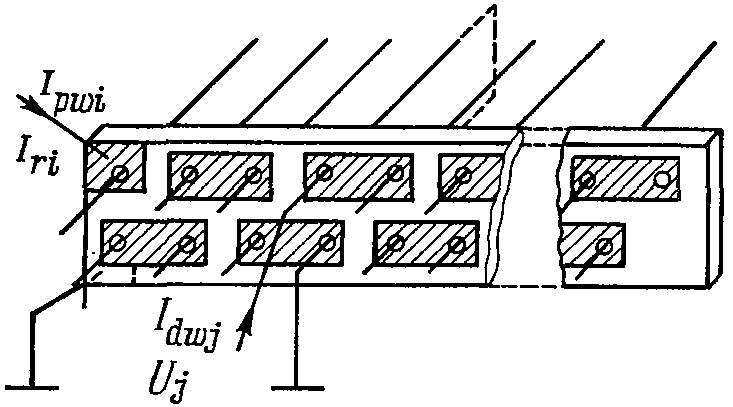

Линейки собраны на основе многоотверстных ферритовых пластин с печатной обмоткой. Каждая пластина размером 21х3х0,46 мм имеет 39+2 отверстия диаметром 0,18/0,5мм.

Конструкцию кассет можно увидеть на сайте Soviet CPU Collection или, к примеру, здесь.

Производитель - Ленинградский ферритовый завод (ныне "Магнетон").

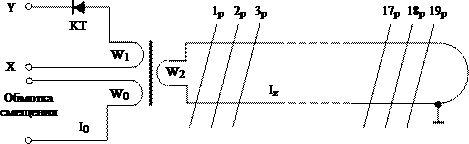

Принцип действия магнитного накопителя с диодно-магнитным дешифратором

Накопитель работает следующим образом: при подаче сигналов в координатные шины X и У накопителя выбирается координатный трансформатор КТ, который перемагничивается током выборки, проходящим по первичной обмотке W1, при этом в числовой провод W2 поступает ток считывания. Под действием тока считывания по данному адресу в разрядных обмотках наводятся ЭДС считанных сигналов, полярность которых зависит от ранее записанной информации.

По окончании тока выборки под действием постоянного тока смещения Iо координатный трансформатор возвращается в исходное состояние, и в числовой провод поступает ток записи. В накопителе применена система двухполярной записи. Под действием разрядного тока совпадающего во времени и полярности с током записи, записывается «1», при обратной полярности разрядного тока - записывается "0".

Источники:

1. Справочник по электротехническим материалам/ Под ред. Ю. В. Корицкого, В. В. Пасынкова, Б. М. Тареева. - Т. 3.- 3-е изд., перераб.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1988.
