МБГТ

Металлобумажные конденсаторы серии МБГх широко известны и выпускаются до сих пор. Но есть среди них и довольно редкие типы.

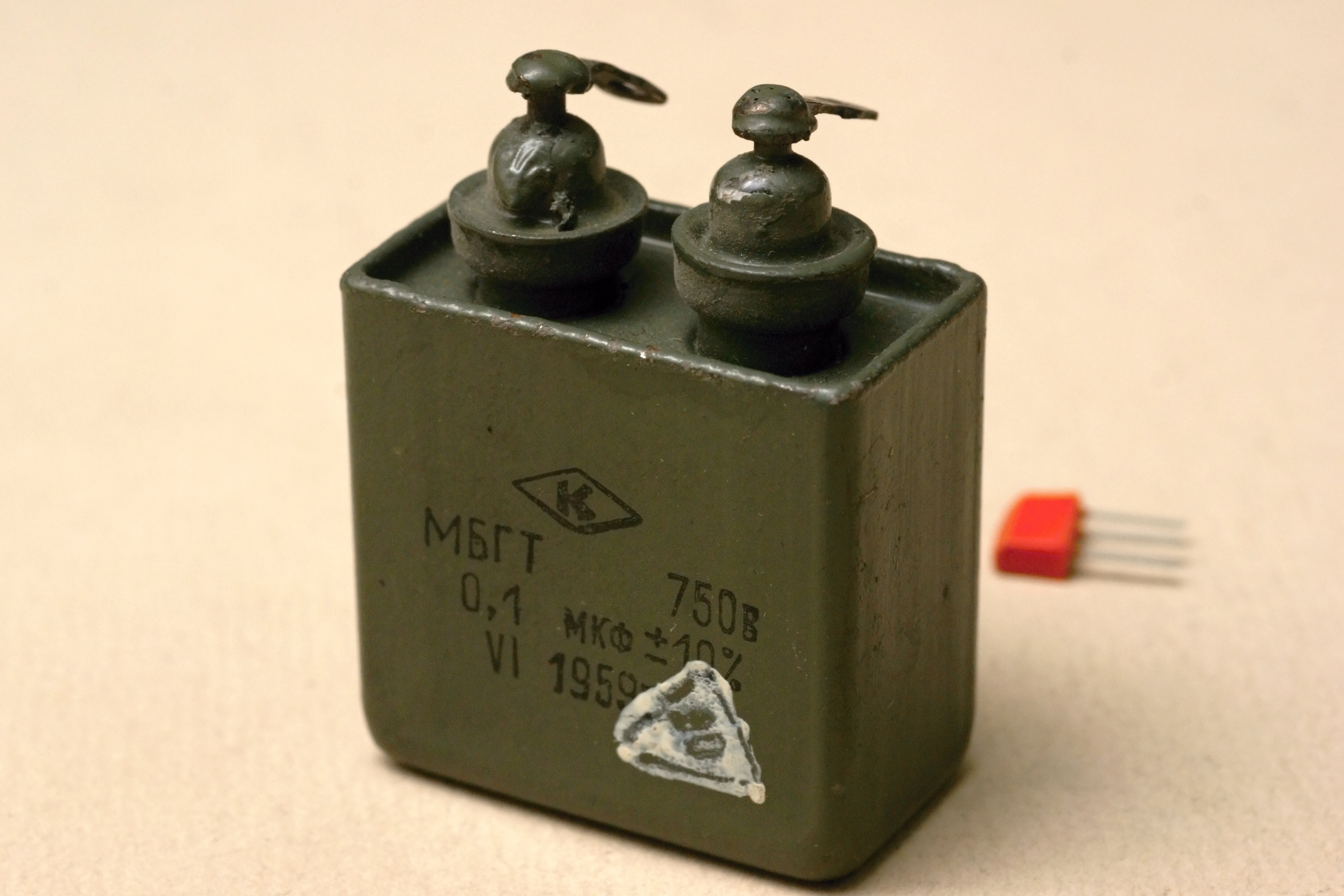

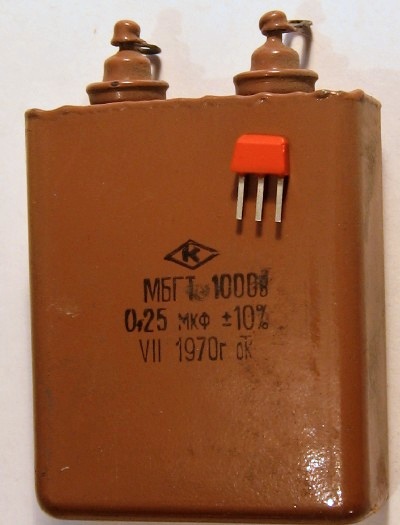

   (М)еталло-(Б)умажный (Г)ерметизированный (Т)ермостойкий конденсатор. Отличается от остальных конденсаторов серии расширенным до +100°C температурным диапазоном. Это весьма старый тип, вот рекламный листок на них с Всесоюзной промышленной выставки 1956 года.

Справочный лист на них, и данные из отраслевого каталога.

Разработаны они  по теме "Габарит" питерским ГосНИИ резисторов и конденсаторов (позднее ставшим НИИ "Гириконд"). В 1954 году опытный завод при НИИ выпустил установочную партию этих конденсаторов, первоначально на рабочую температуру +85°С, а к концу года и на +100°С. В самом конце 1955 года техническая документация для серийного производства была передана на Ленинградский конденсаторный завод (который нам известен как завод "Мезон"). В 80-х к нему подключился и его филиал, завод "Лаконд" (он же, ныне, "Амфи-Лаконд"; г.Новая Ладога, Ленинградская обл.).

Толщина бумаги - 4х10 мкм; максимальный удельный заряд 15 мкк/см³ (худший показатель среди всех металлобумажных, что логично).

Зависимость поправочного коэффициента интенсивности отказов от действия температуры

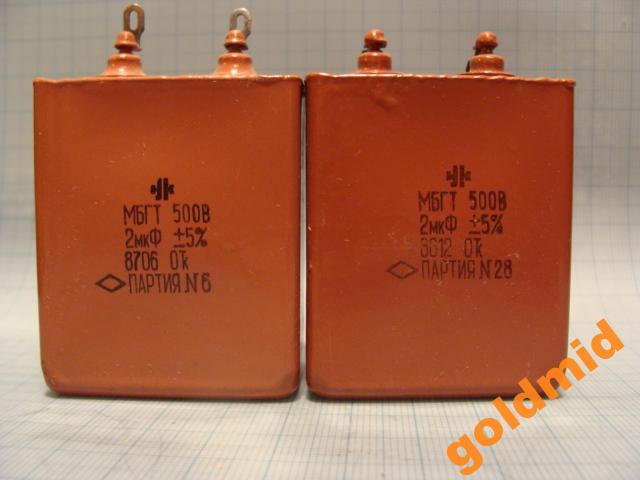

(фото с сайта Молоток.ру)

(фото с форума "Портативное ретрорадио")

Источники:

1. Всесоюзная промышленная выставка. Сборник справочных листков. 1956. - Министерство радиотехнической промышленности.
2. Малинин Р.М. Конденсаторы и сопротивления. М. Воениздат, 1959.
3. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 394).
4. Жовинский В.Н. Схемы запоминания напряжения и блоки запаздывания. - М.-Л. Госэнергоиздат, 1963.
5. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965.
6. Справочник. Часть III. Основные данные по комплектующим изделиям. Выпуск 4. Конденсаторы. 1965.
7. Расчет и конструирование конденсаторов : Учеб.пособие для электротехн.фак.вузов / В.Т.Ренне, Ю.В.Багалей, И.Д.Фридберг . – Киев : Техника, 1966.
8. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
9. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. М., изд-во «Энергия», 1967.
10. Конденсаторы. Справочник. Том II. Конденсаторы постоянной емкости. ВНИИ "Электронстандарт", 1973.
11. В.П. Градиль. Краткий справочник радиомонтажника. - Харьков, "Прапор", 1974.
12. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
13. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977.
14. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
15. Бодиловский З.Г. Справочник молодого радиста: 4-е изд., перераб. и доп. — М.: Высш. шк., 1983. (Профтехобразование. Библиотечная серия).
16. Горячева Г.А., Добромыслов Е.Р. Конденсаторы: Справочник.- М.: Радио и связь, 1984 (Массовая радиобиблиотека. Вып. 1079).
17. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
18. Конденсаторы: Справочник/И.И. Четвертков, М.Н. Дьяконов, В.И. Присняков и др.: Под ред. И.И. Четверткова, М.Н. Дьяконова. - М.: Радио и связь, 1993.
19. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203).
20. Меркулов В.И. Основы конденсаторостроения: Учебное пособие. - Томск: Изд. ТПУ, 2001.
