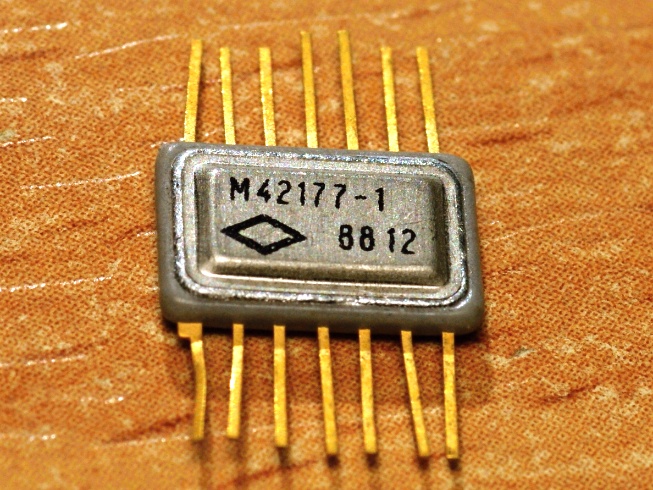

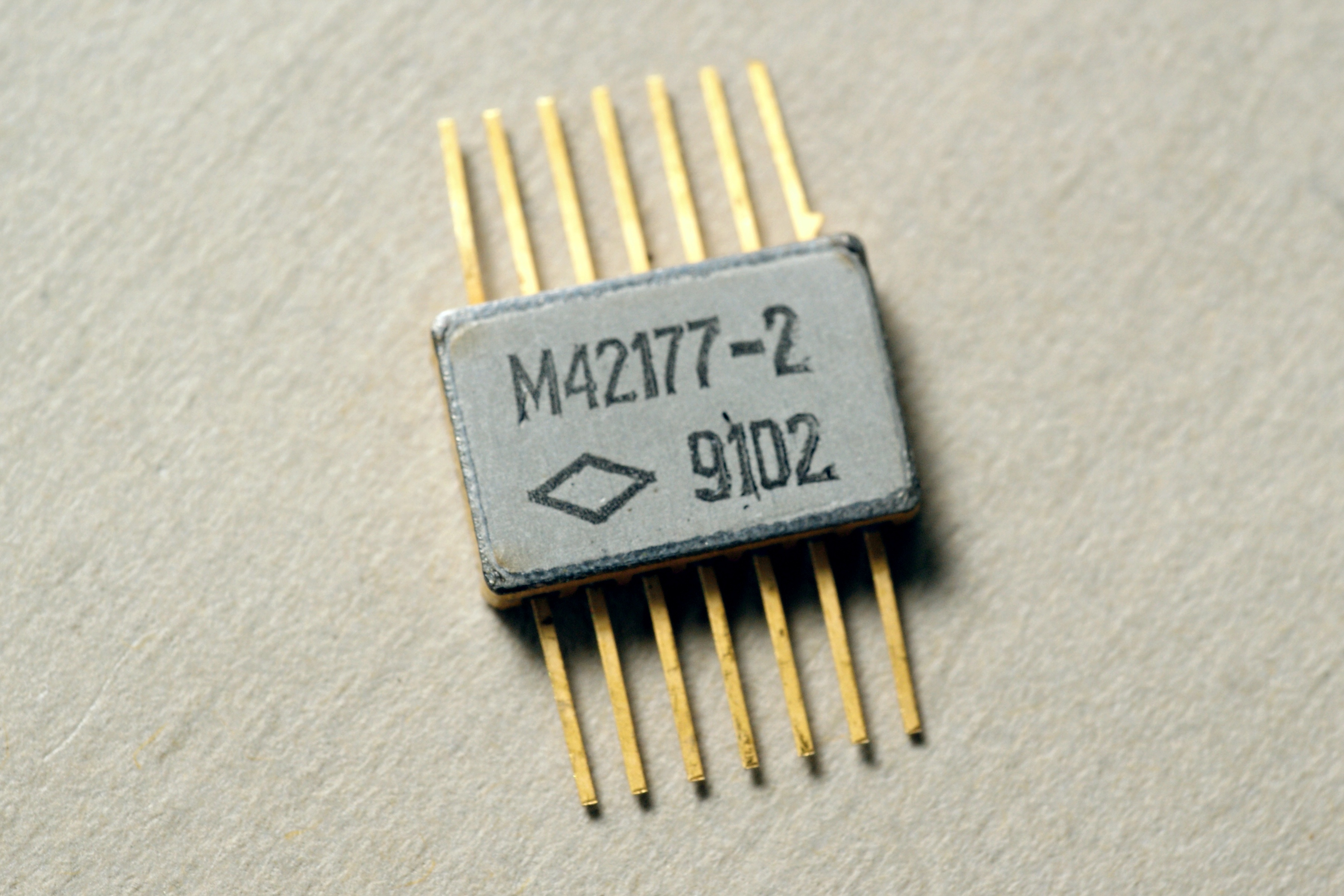

М42177-1, М42177-2

Широкополосный СВЧ усилитель непрерывного режима, 500 МГц, 20/16 мВт. Название ОКР - "Тюбик-3" :))) Производитель - Новосибирский электровакуумный завод.

Версии -1 и -2 отличаются параметрами (-1 лучше); вероятно, это результат разбраковки.

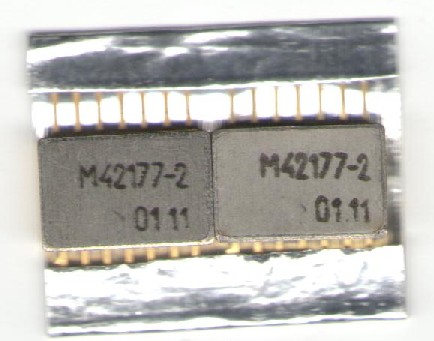

Поздние выпуски шли (и идут в нынешнее время) в другом корпусе:

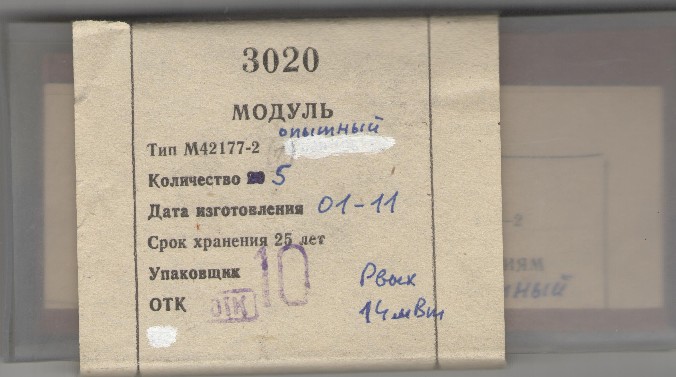

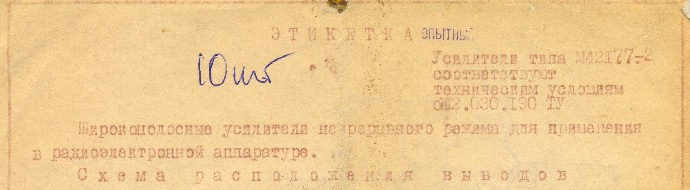

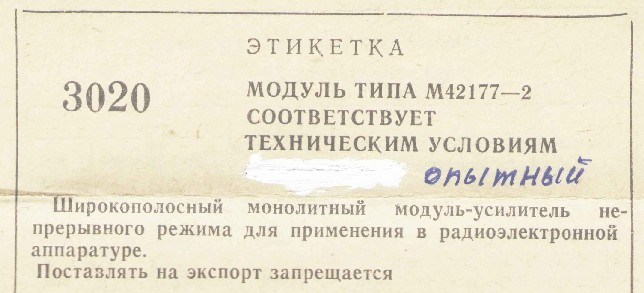

В разных версиях этикеток параметры несколько отличаются:

А вот и паспорт на М42177-1.

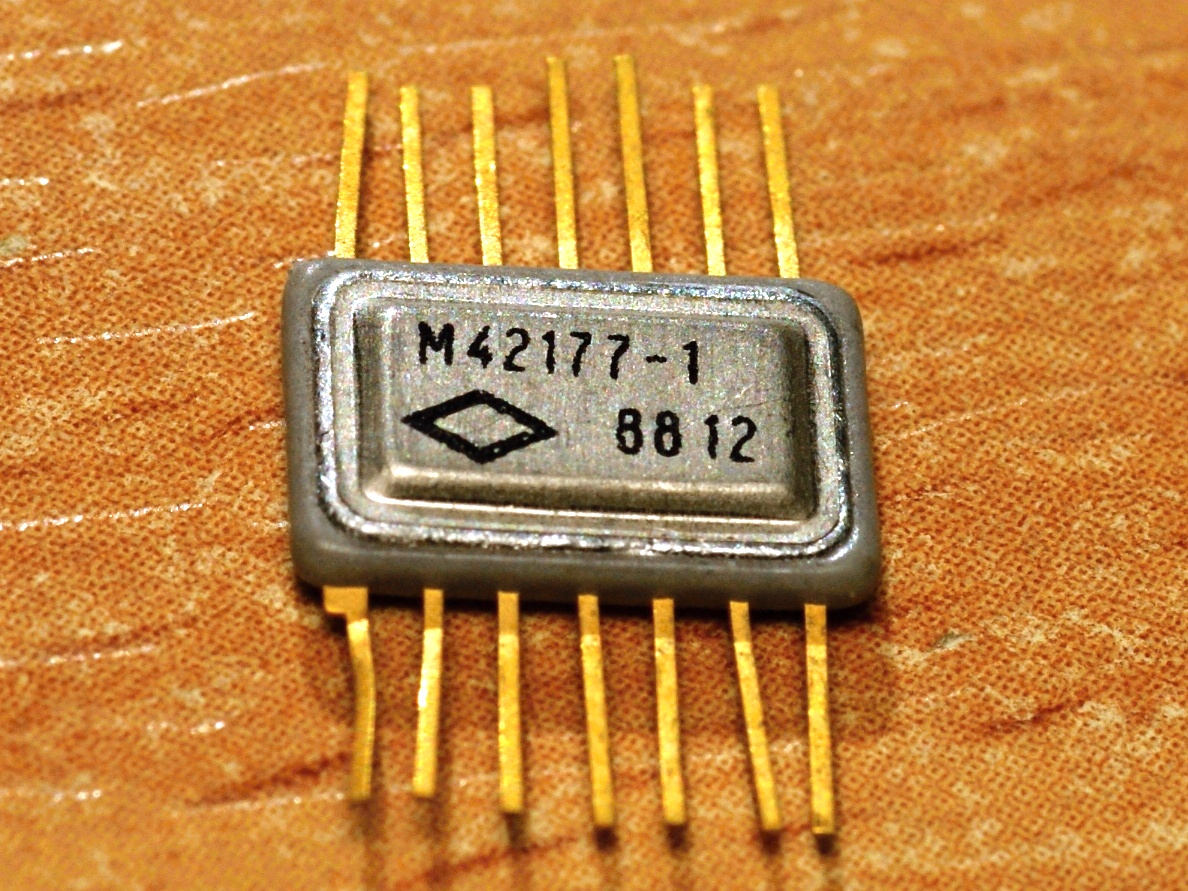

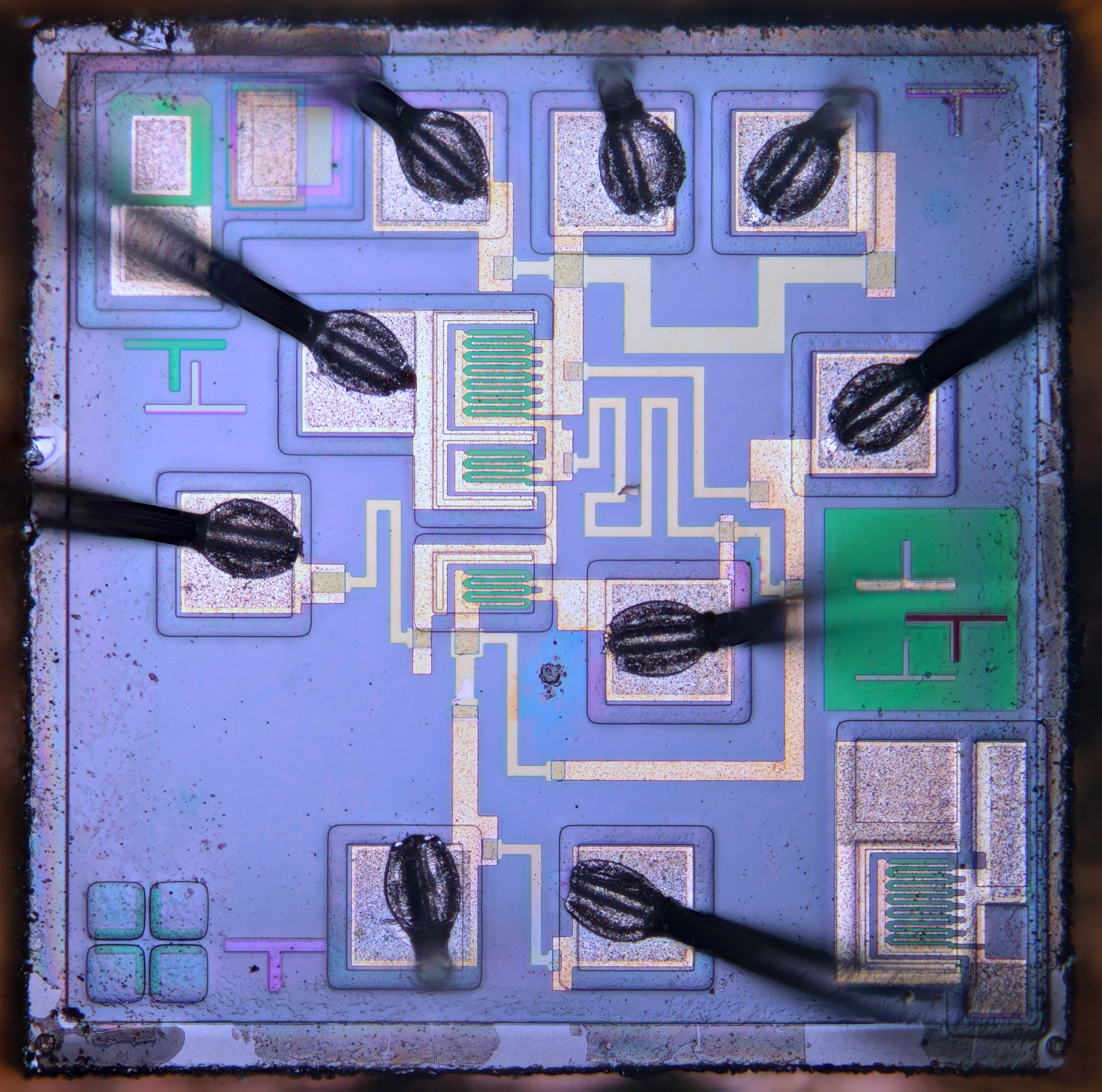

модуль М42177-1
(фото с форума Радиокартинки)

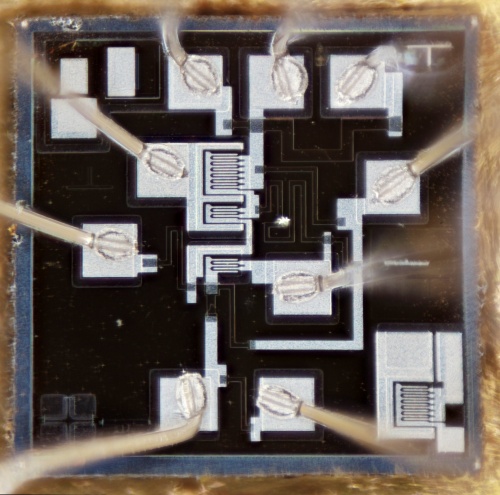

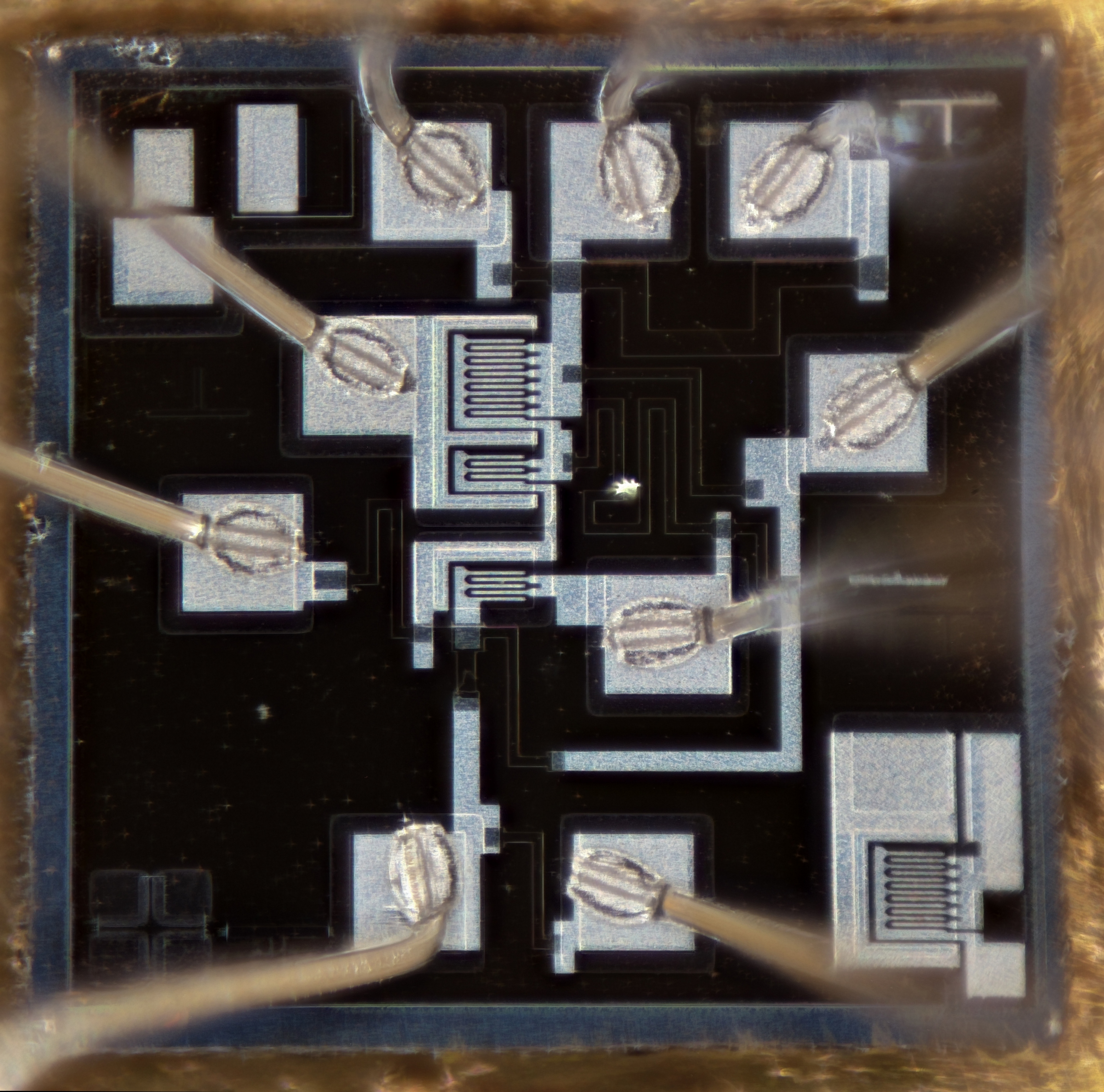

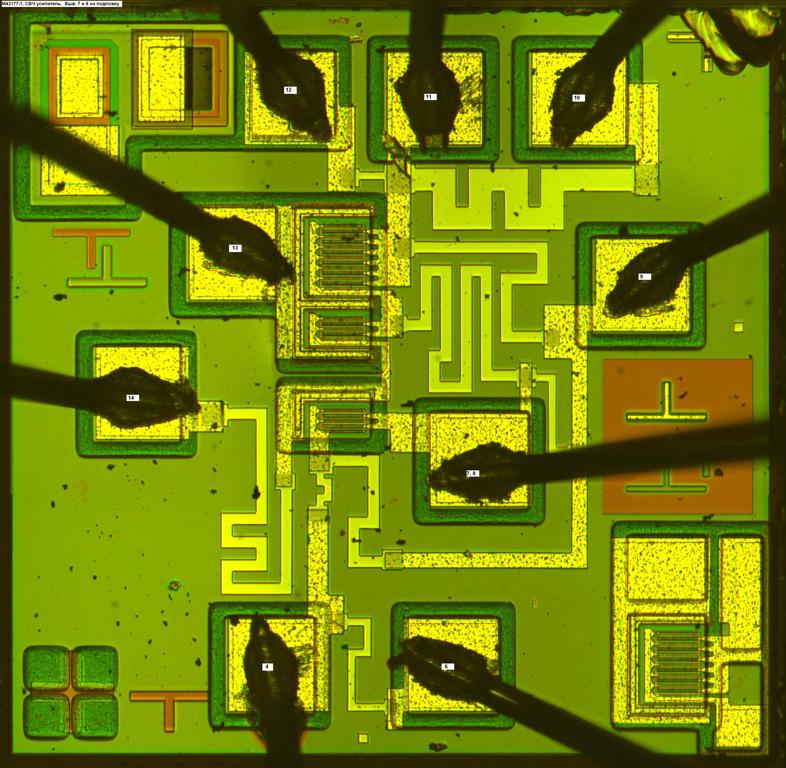

модуль М42177-1
(фото с форума Радиокартинки)

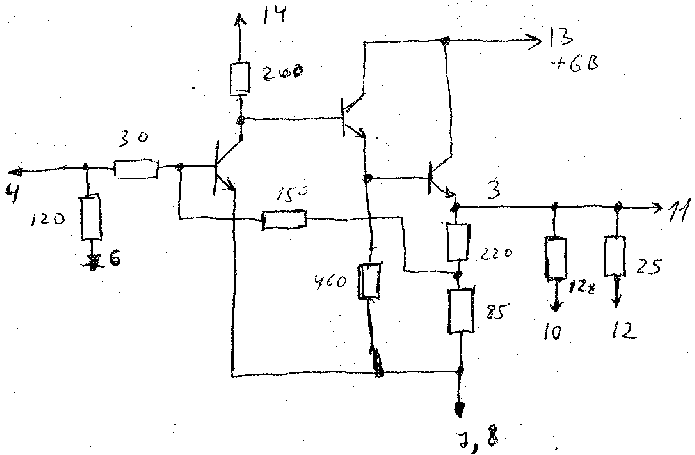

(фото от 1Ж24Б)
