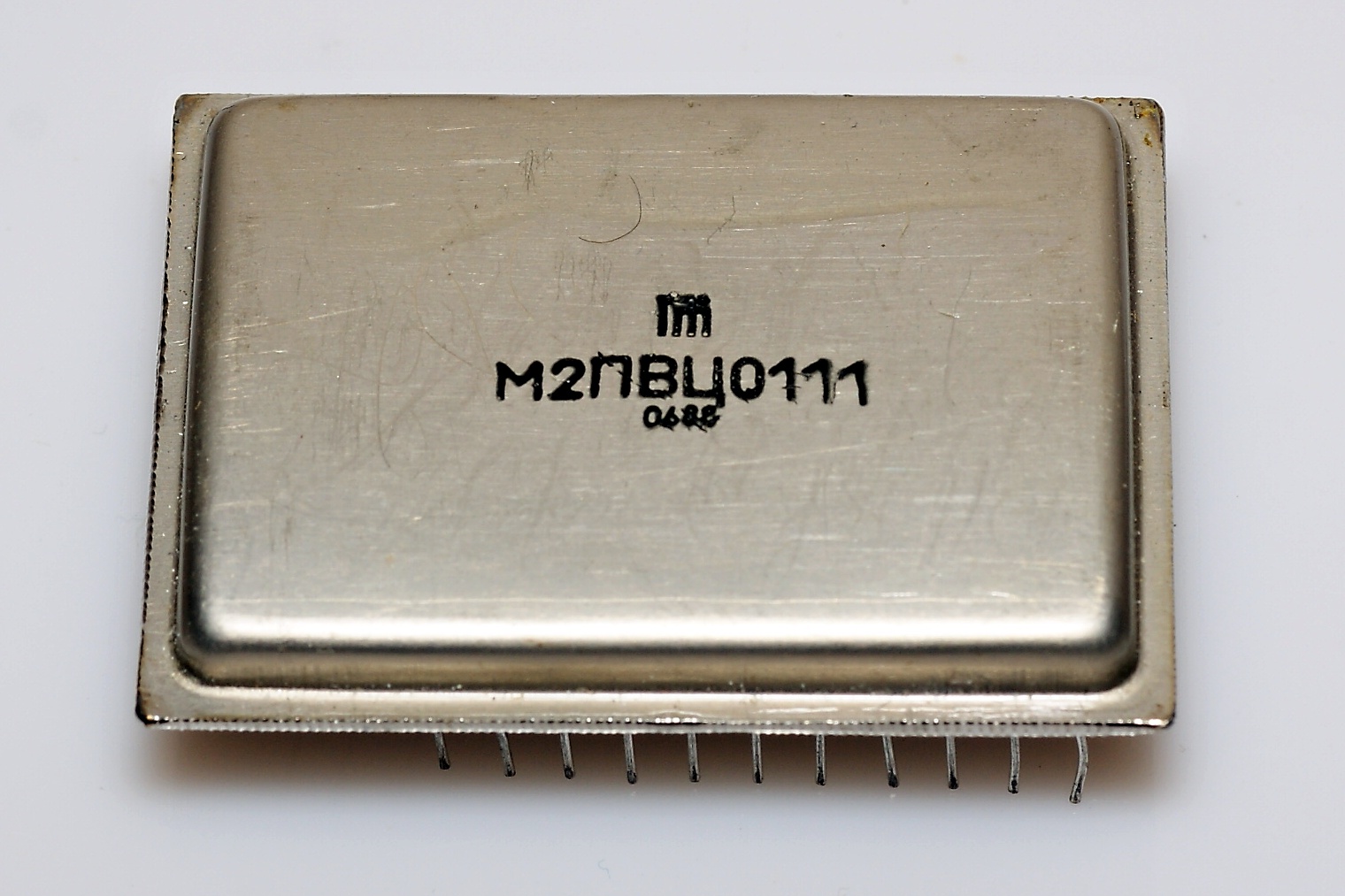

М2ПВЦ0111

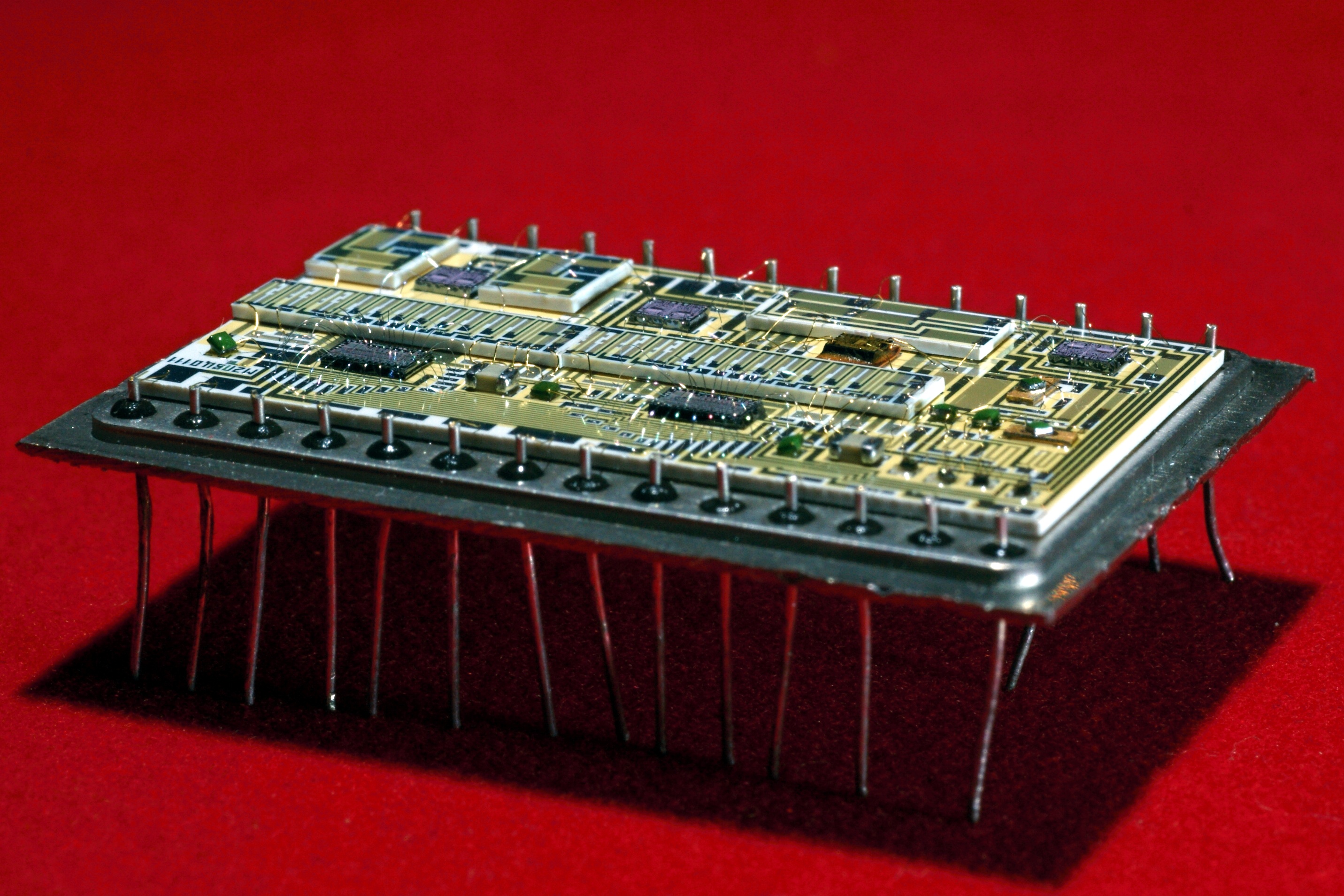

Какой-то аналого-цифровой преобразователь, подробности неизвестны. Производитель - опытный завод Ярославского Проектно-технологического и научно-исследовательского института.

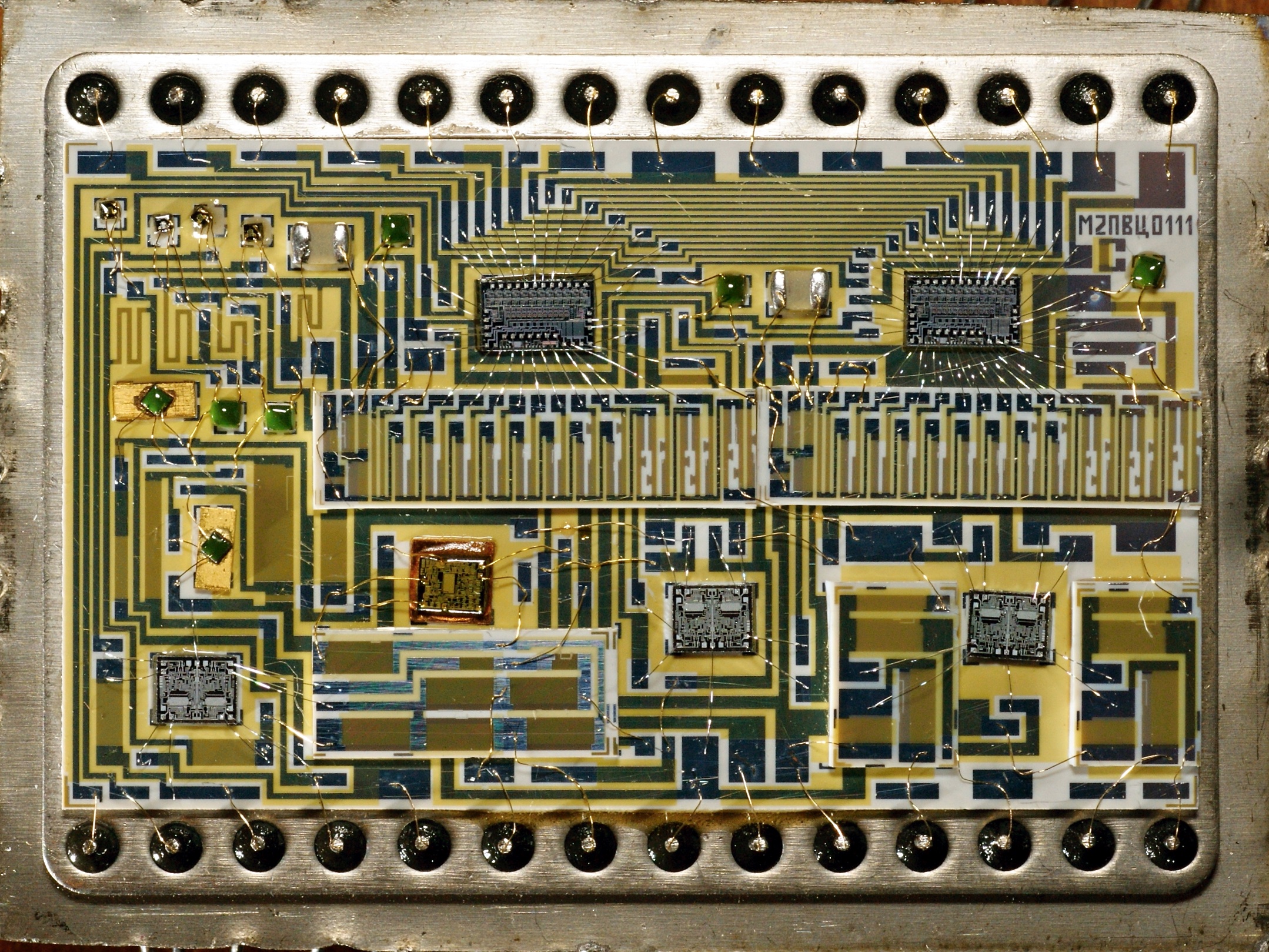

Рассмотрим её подробней.

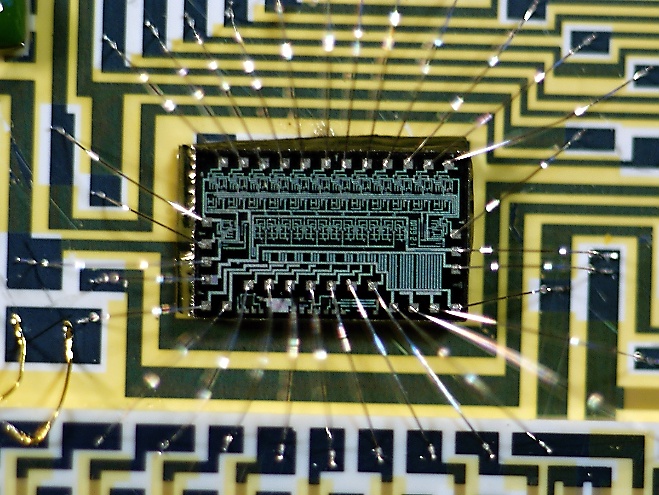

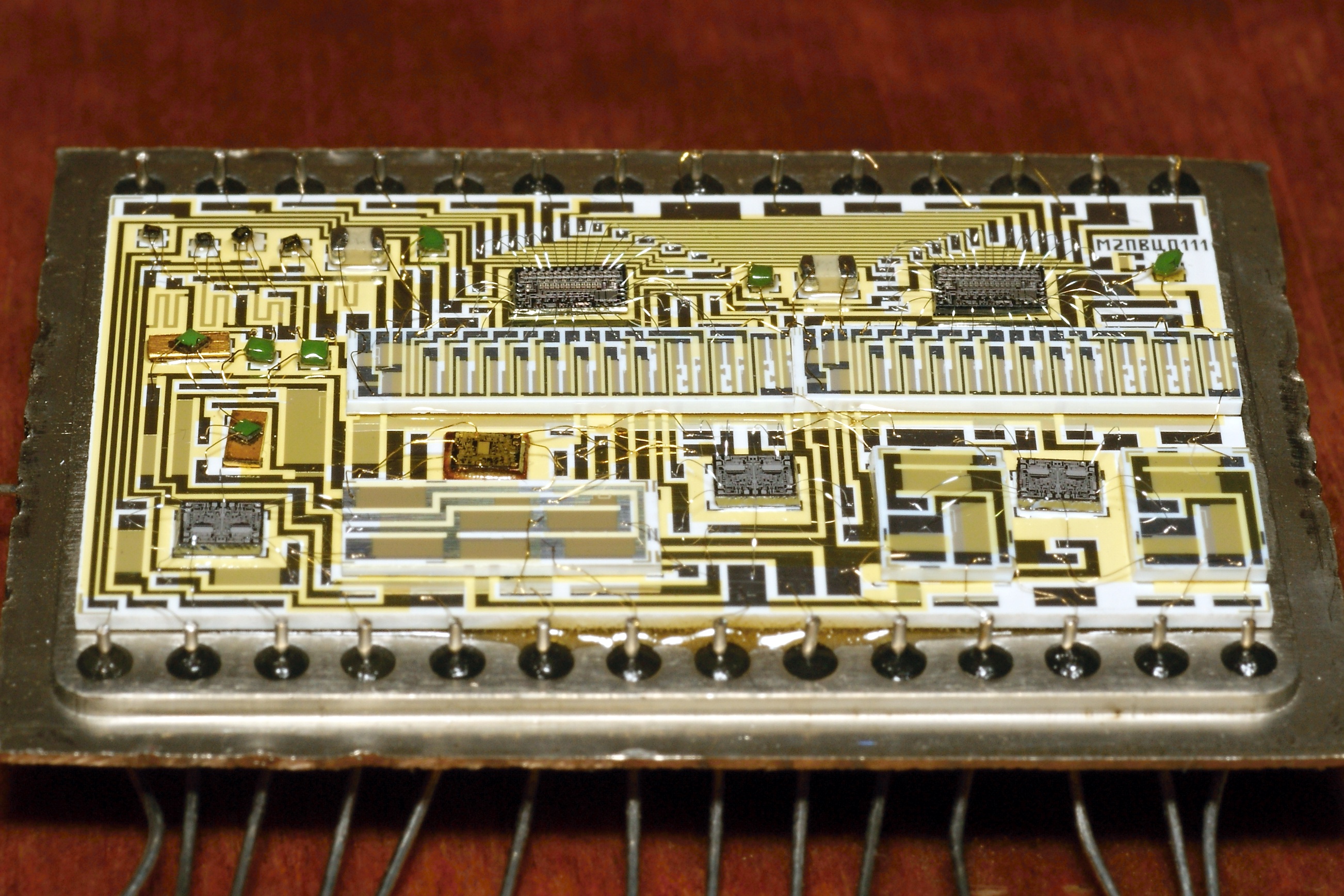

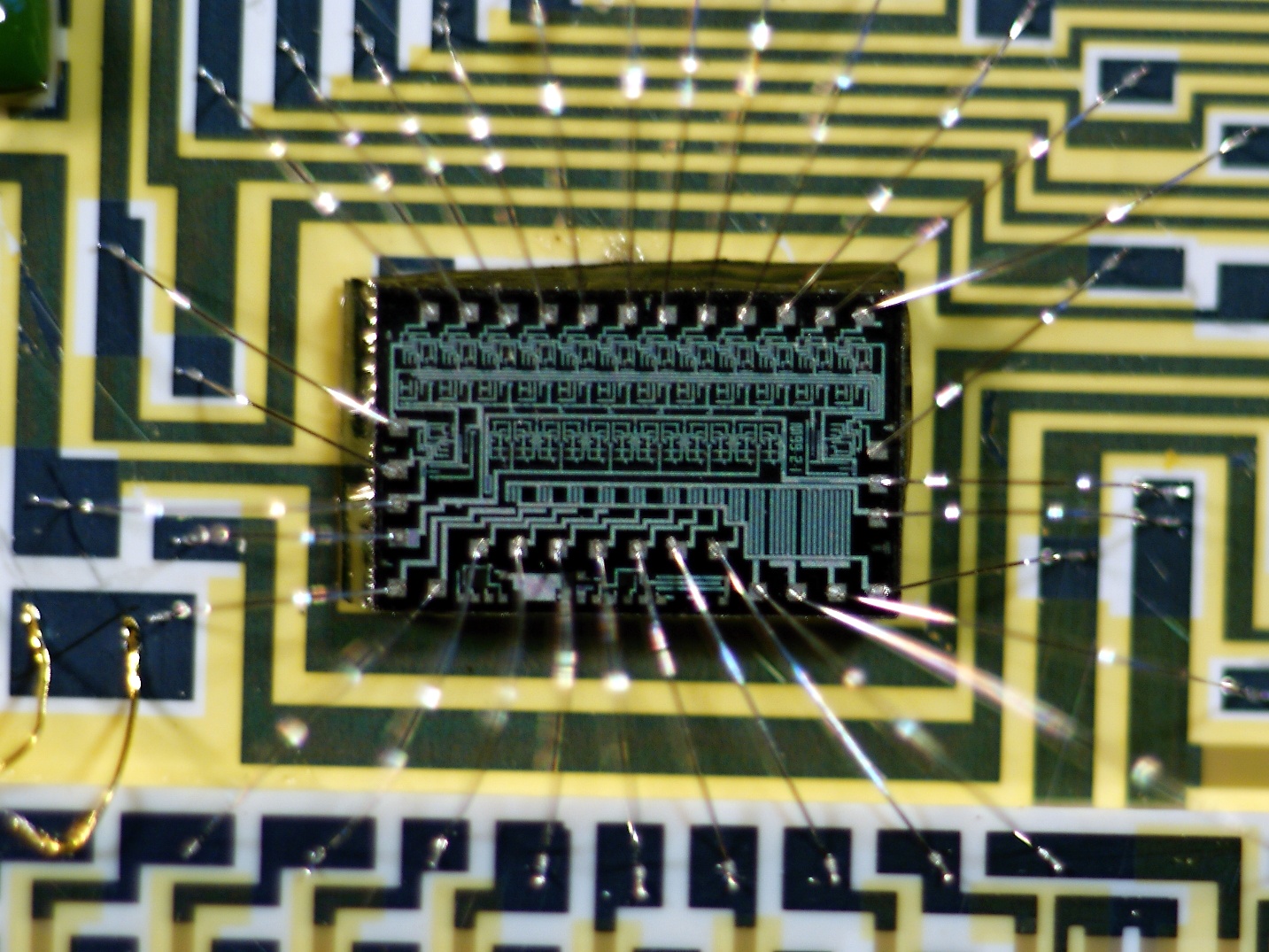

На плате есть три одинаковых кристалла (в нижней части платы) :

Опознать их можно, поглядев под микроскопом, благо что название написано прямо на поверхности :)))

По ссылке на фото ниже - полноразмер; осторожно, около 9 мб!

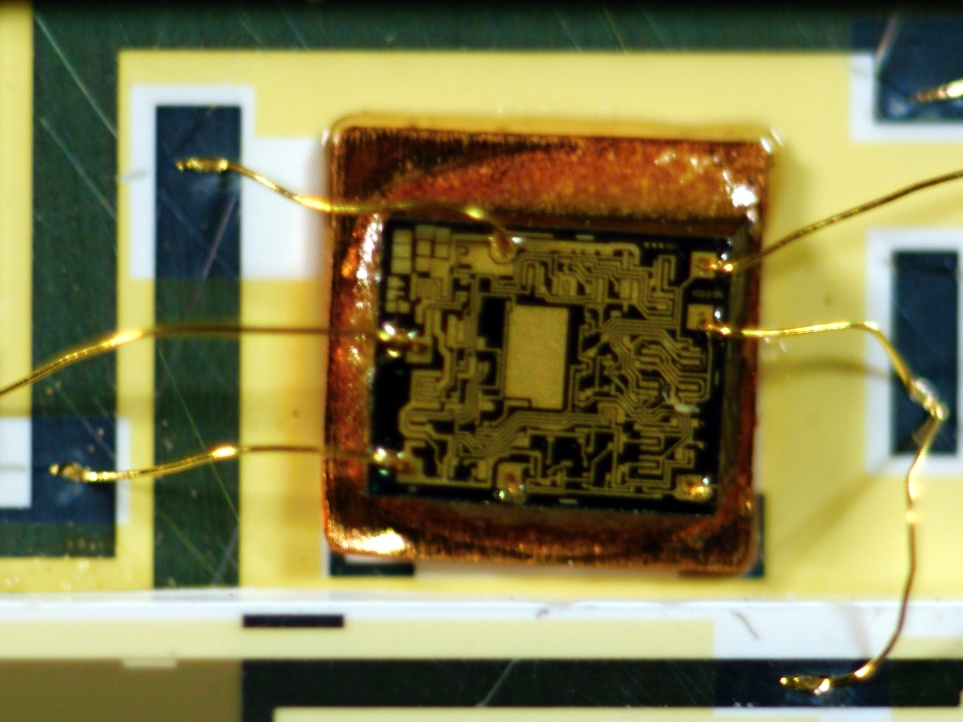

Некий кристалл на подложке красной меди:

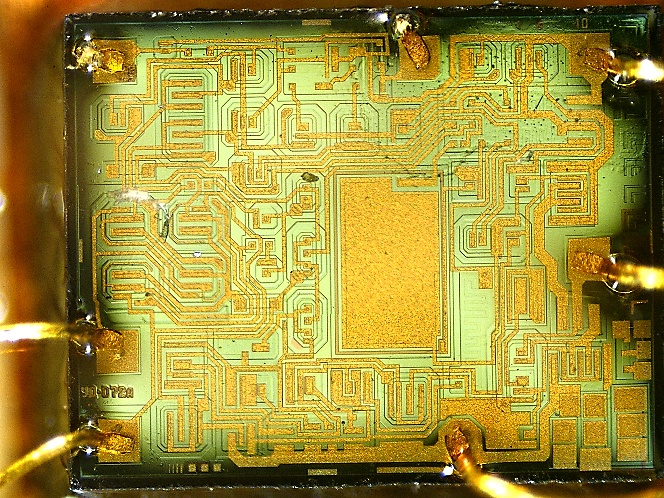

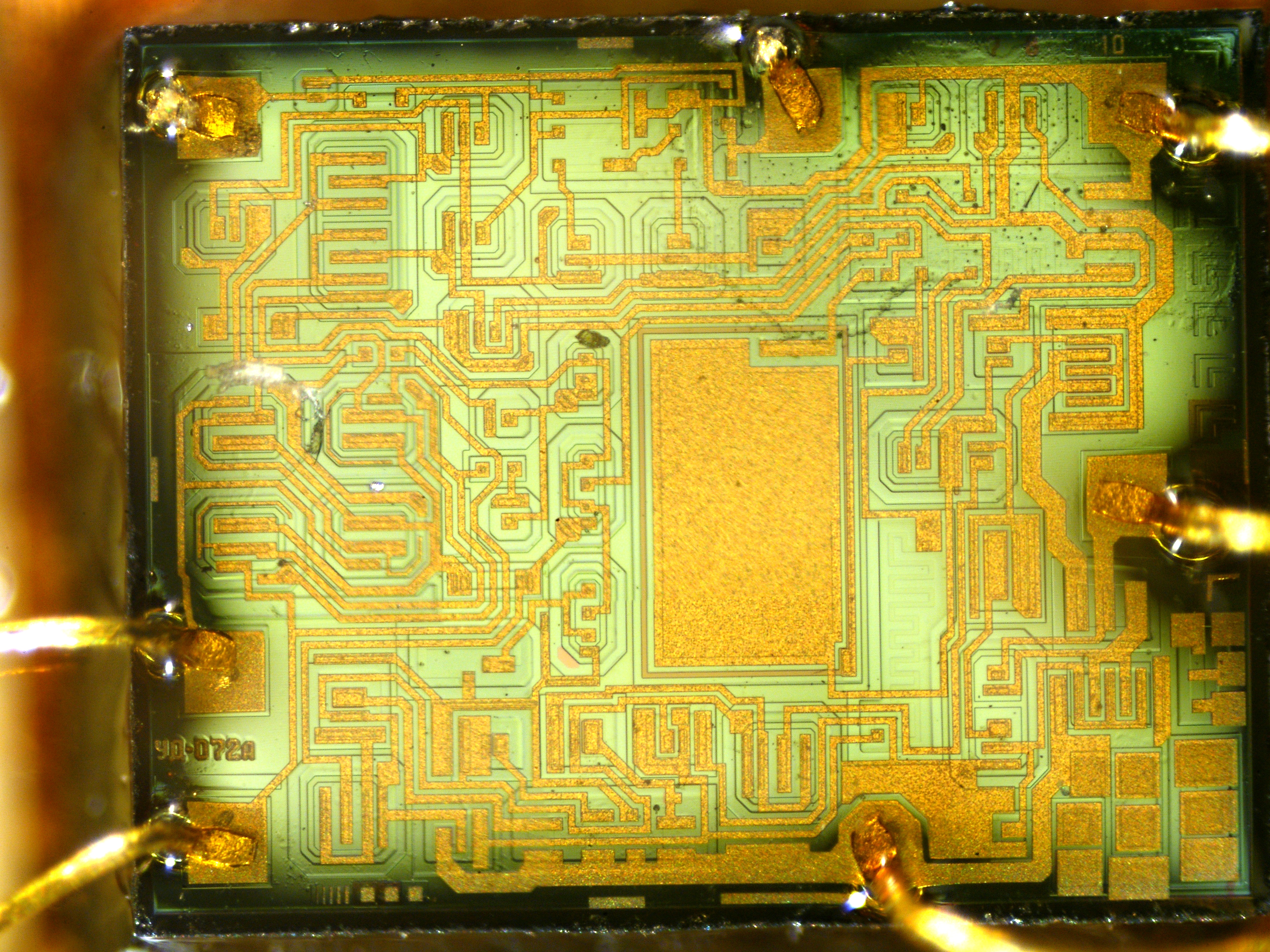

При взгляде вооруженным глазом становится видно, что это некий УД072А (кстати, такой же используется и в КМП204ФН1)

Скорее всего, это кристалл от К544УД1А, т.е. 744УД1А.

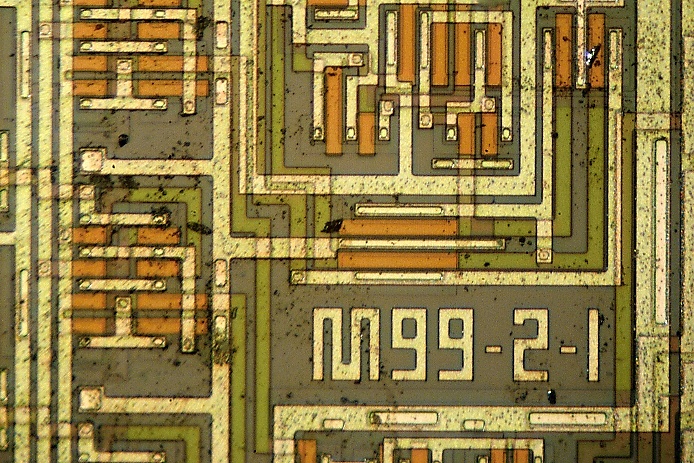

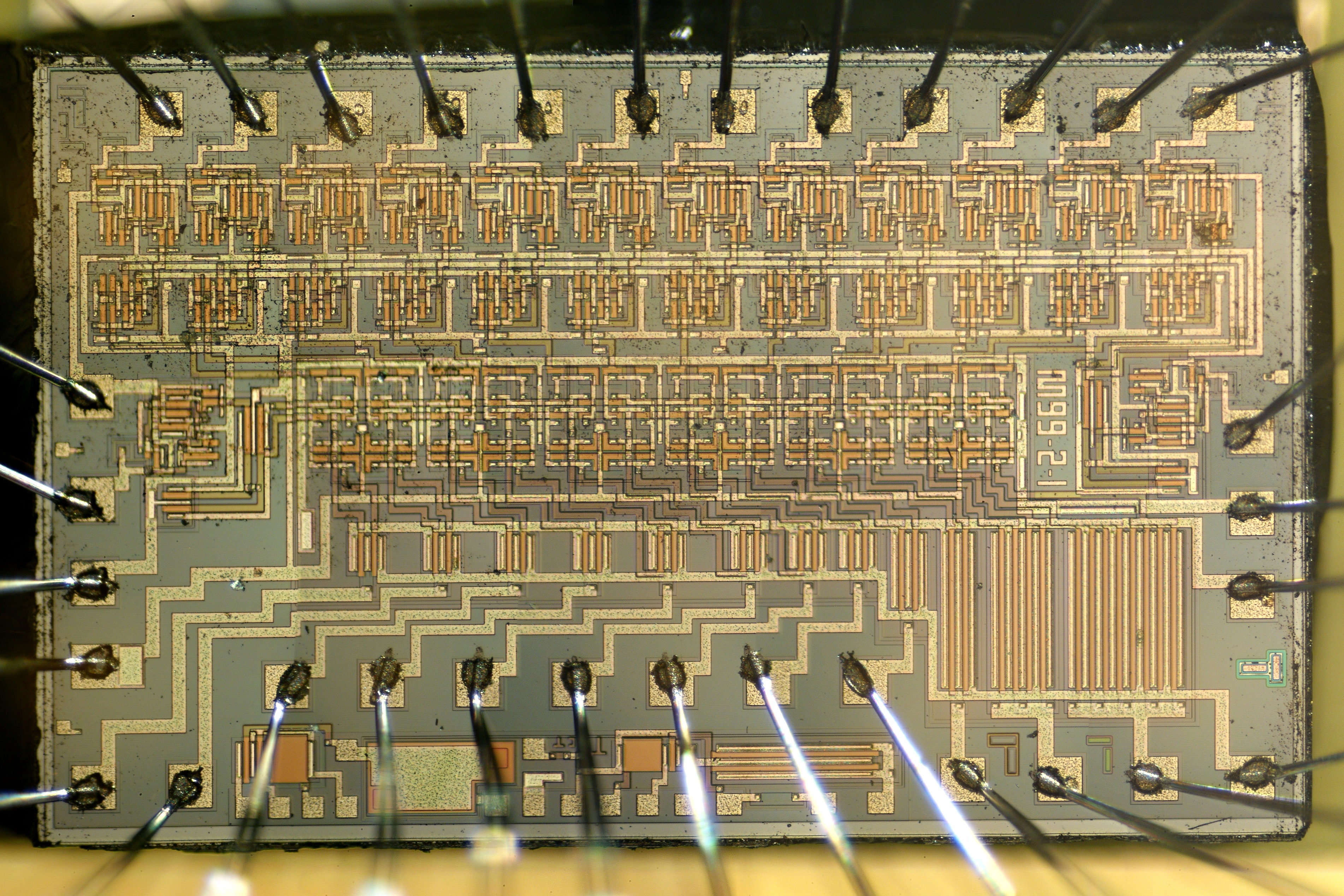

Пара кристаллов (ЦАП? коммутаторы?) с непонятной маркировкой:

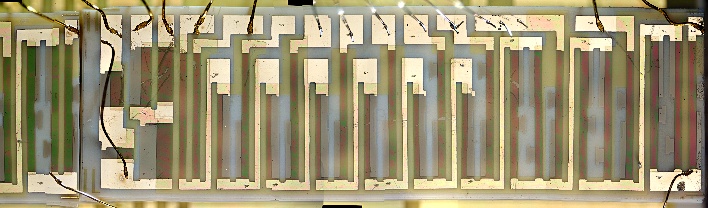

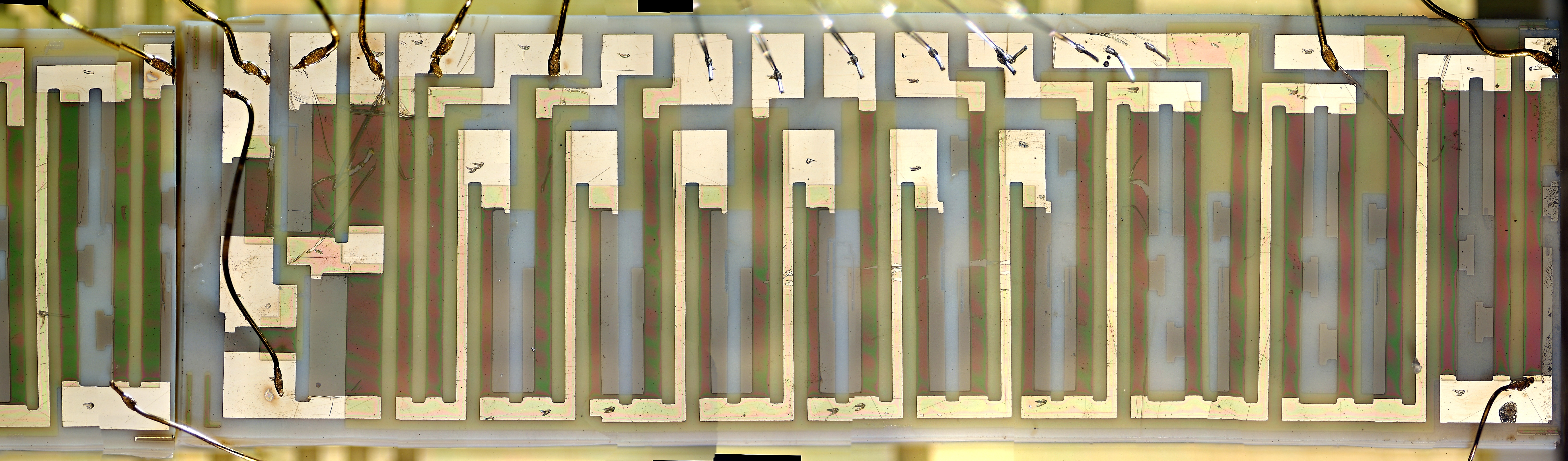

Они включены совместно с наборами резисторов (матрица R-2R ?):

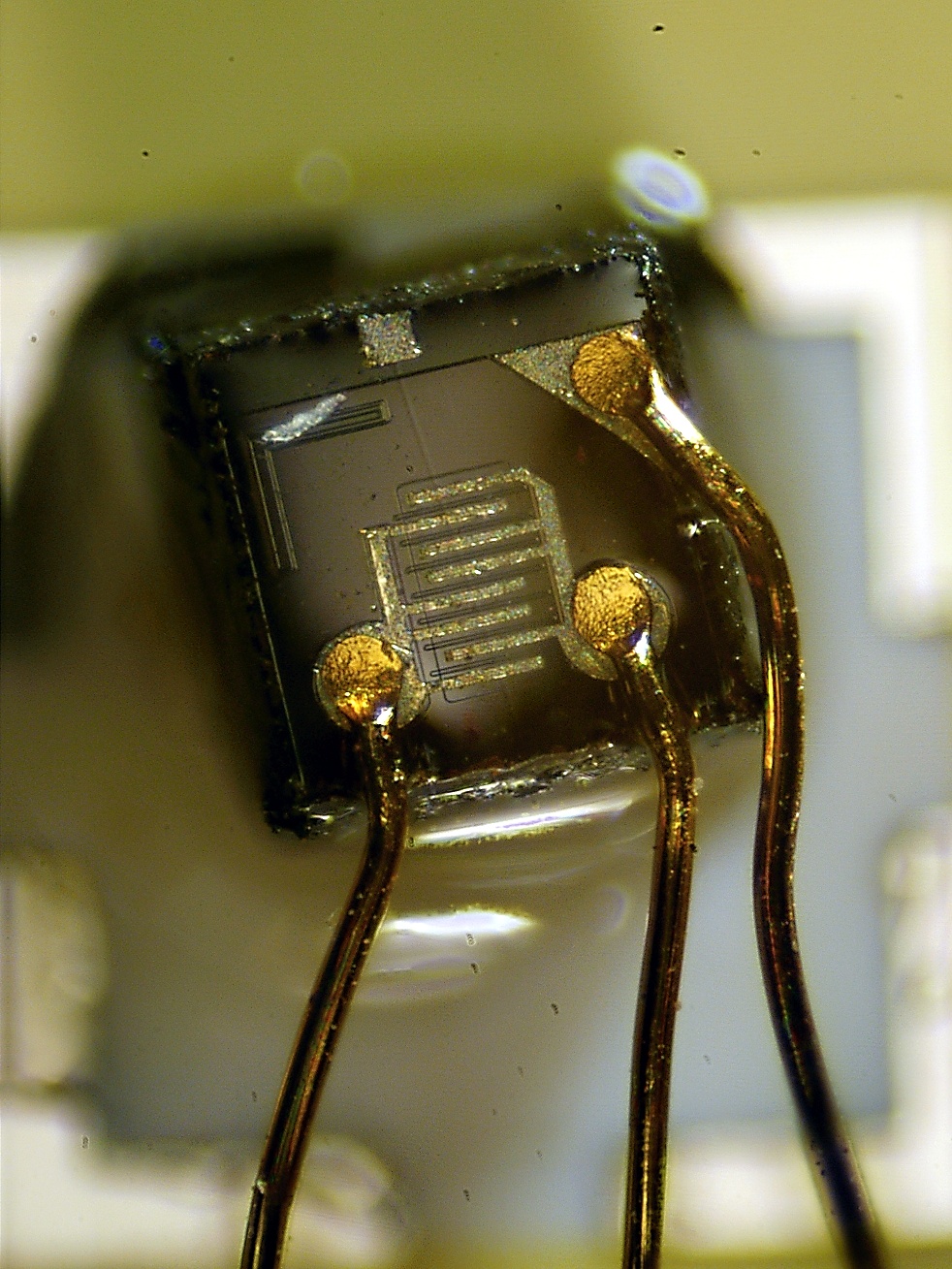

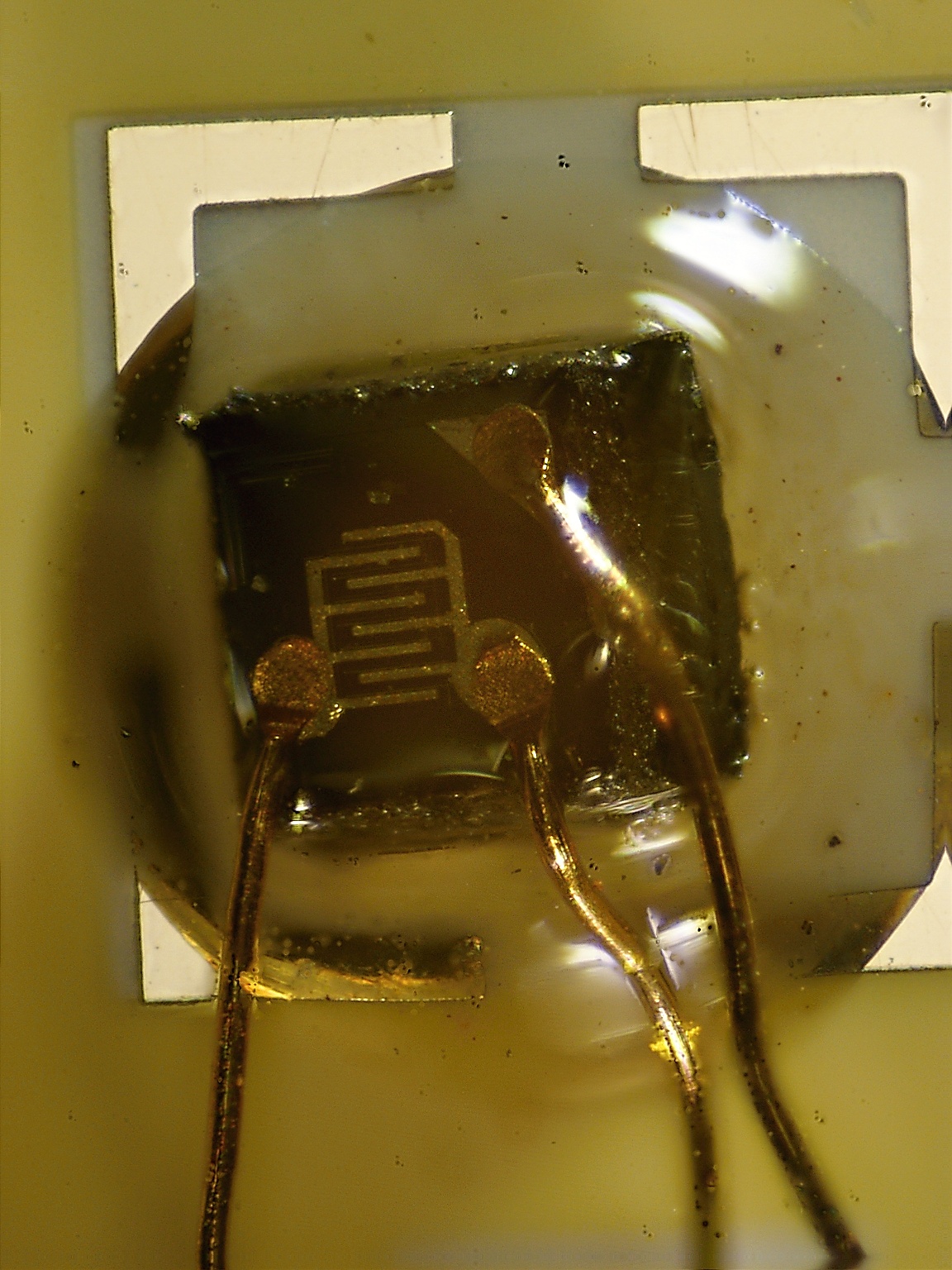

В схеме используется также небольшое количество дискретных транзисторов. Вот образцы из верхнего левого угла (несмотря на свою похожесть, они попарно разные) :
