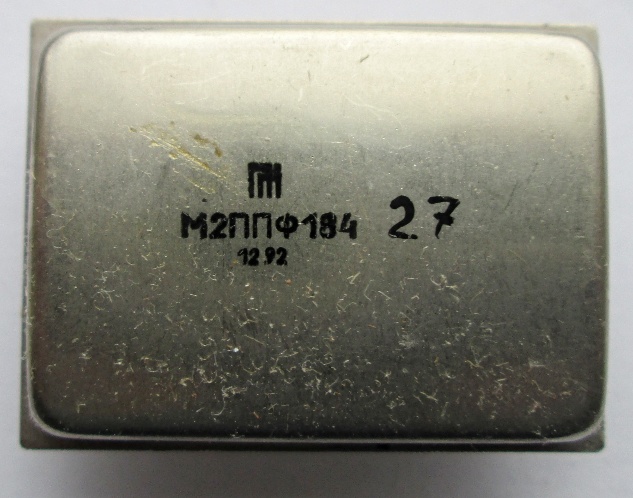

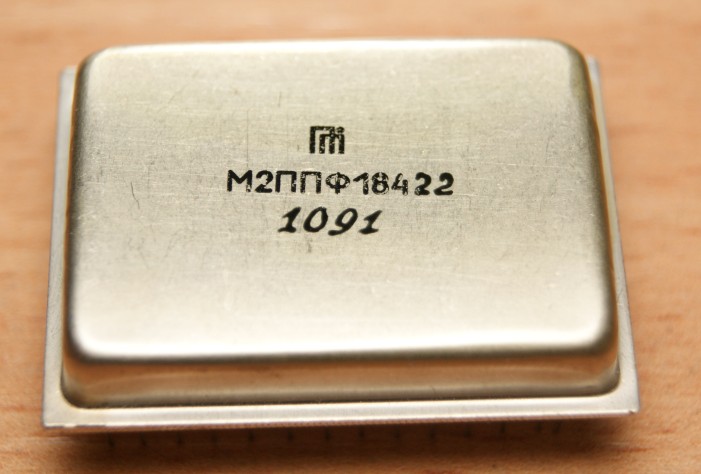

М2ППФ18422, М2ППФ18427

Серия М2ППФ184хх включает в себя 28 модификаций двухпроводных термопреобразователей. Они представляют собой прецизионные преобразователи сигналов датчиков температуры градуировок 50П, 50М, 100П, 100М и ХА в уннфицированный выходной сигнал 4-20 мА. Преобразователи имеют внутренний стабилизатор напряжения и источник питания термосопротивления. Подстройка начала и конца диапазона выходного тока под конкретный тип датчика осуществляется внешними резисторами. Для компенсации холодных концов термопары предусмотрено подключение термосопротивления градуировки 50М.

Основные параметры - напряжение питания от 12 до 45В, основная погрешность преобразования не более +0,1%, дополнительная температурная погрешность +0,01%/°С, пульсации выходного тока не более 16 мкА

Производитель - опытный завод Ярославского Проектно-технологического и научно-исследовательского института (НПО "Электронприбор").


(фото с форума Портативное ретрорадио)

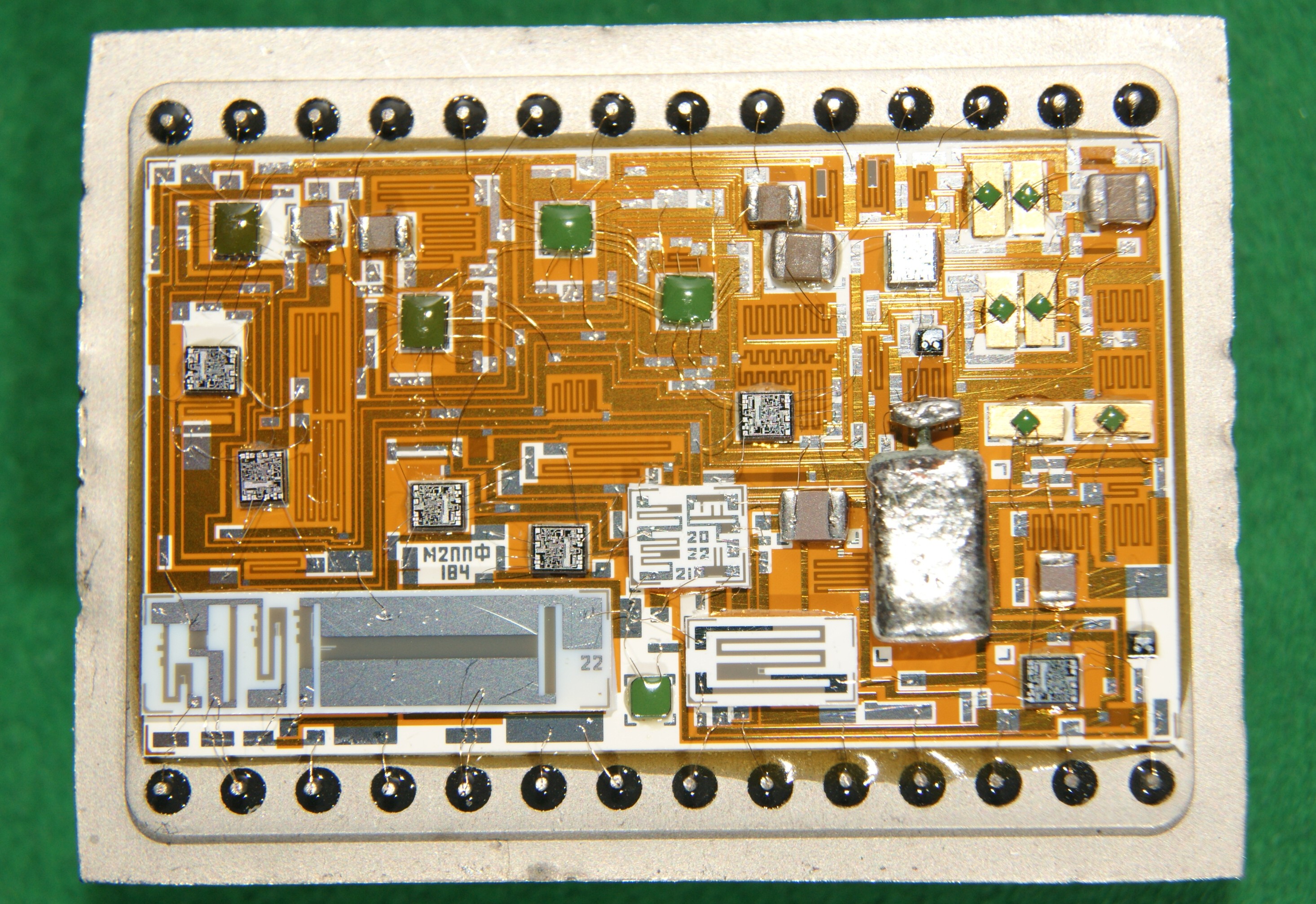

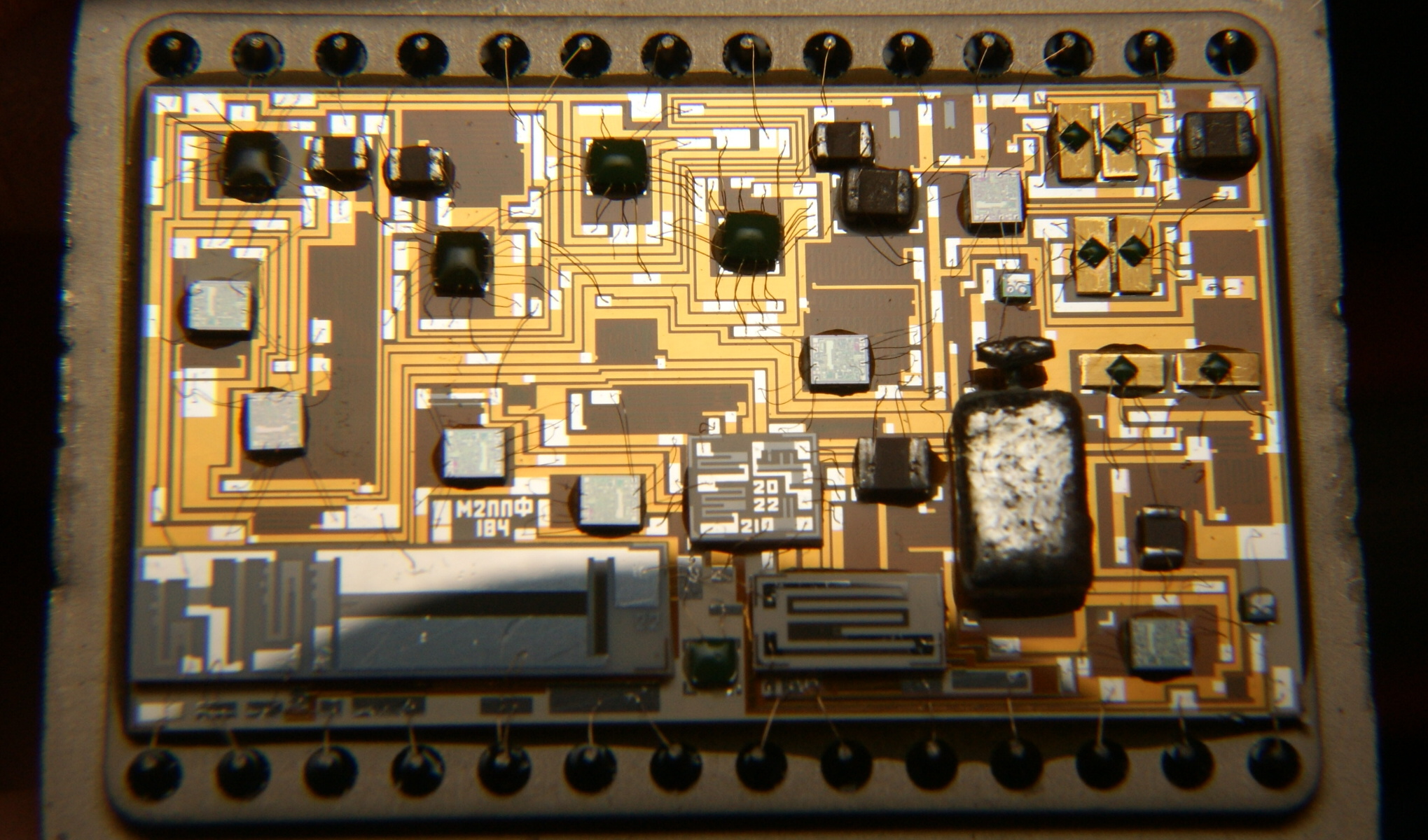

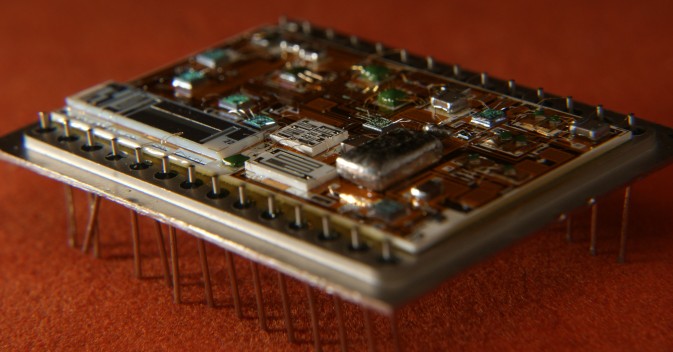

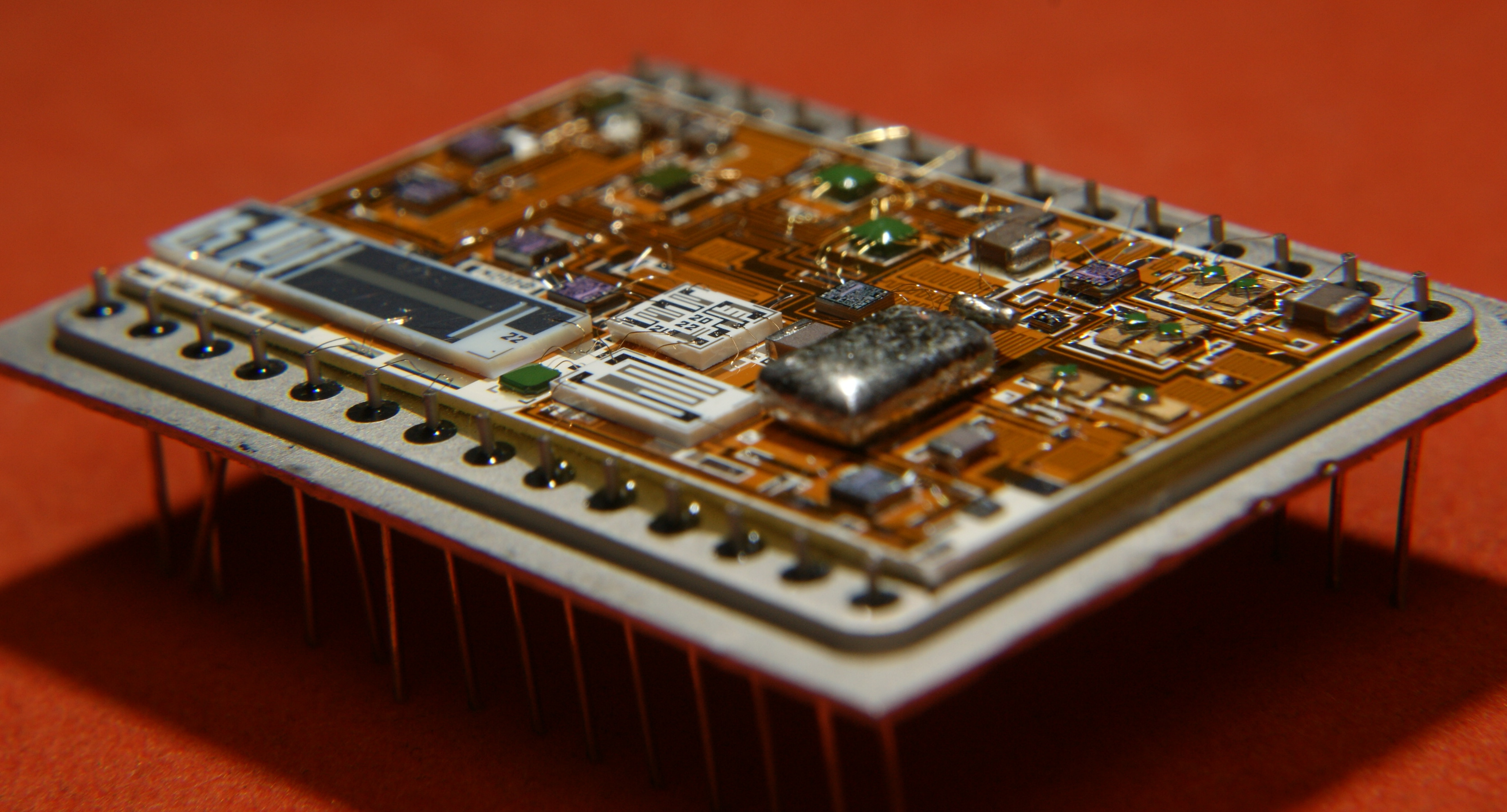

Надо сказать, что внутри микросхема чрезвычайно сложна и красива:

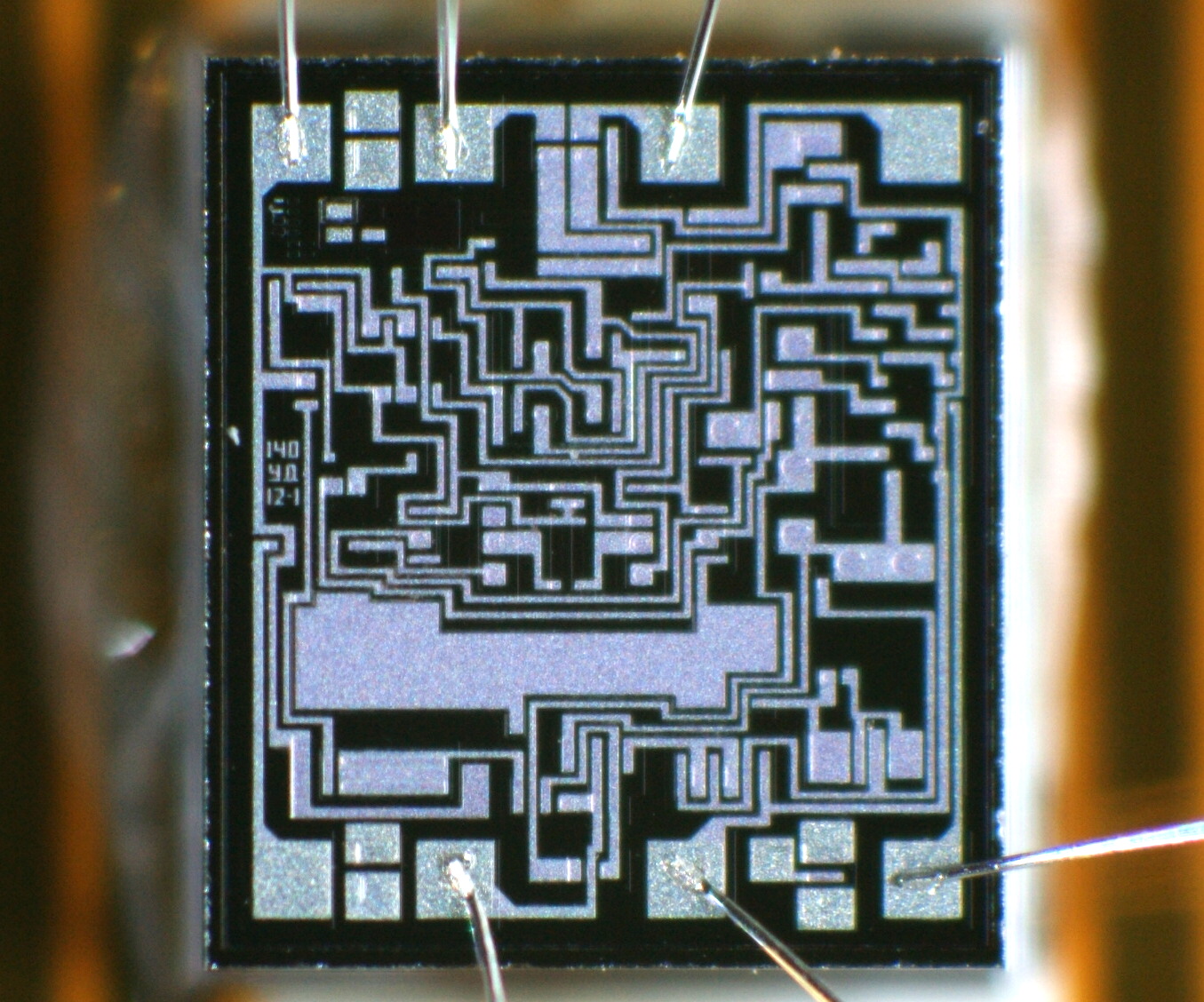

Аналоговая часть собрана на бескорпусных вариантах операционника 140УД12...

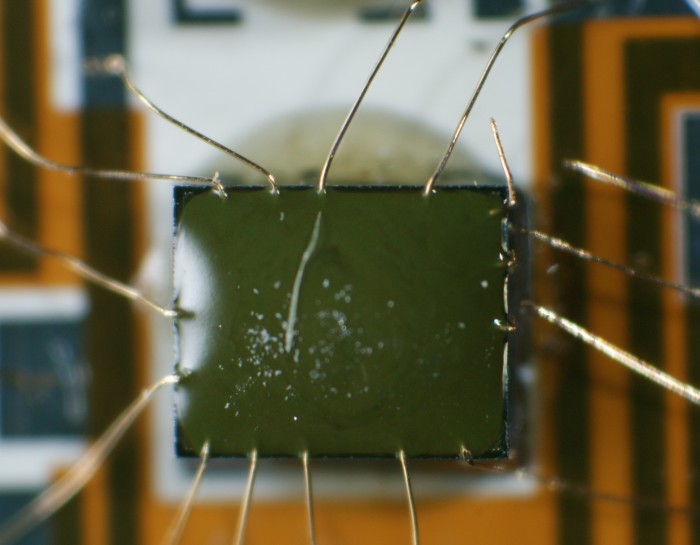

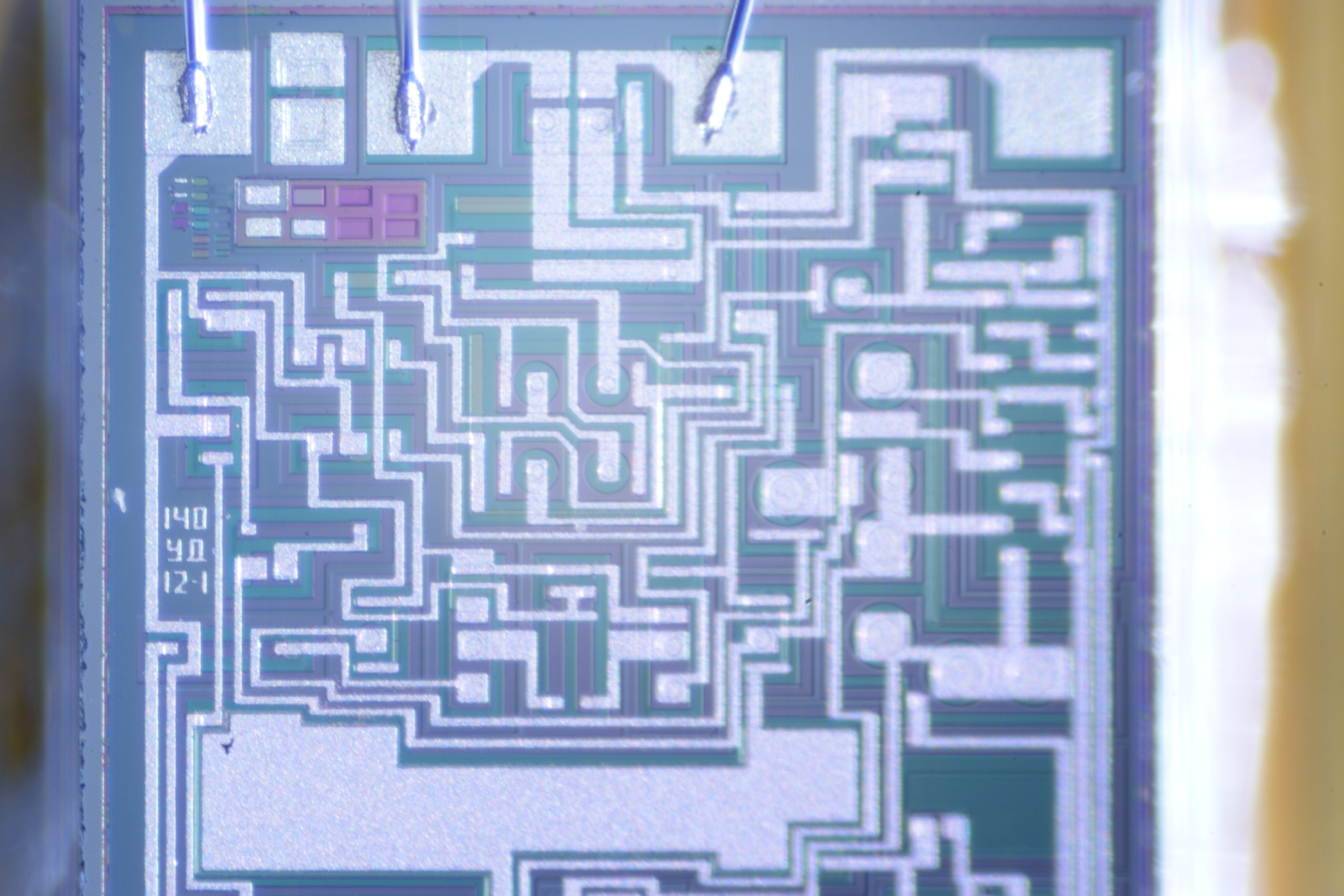

...а также различных неопознанных (залитых эмалью) кристаллах:

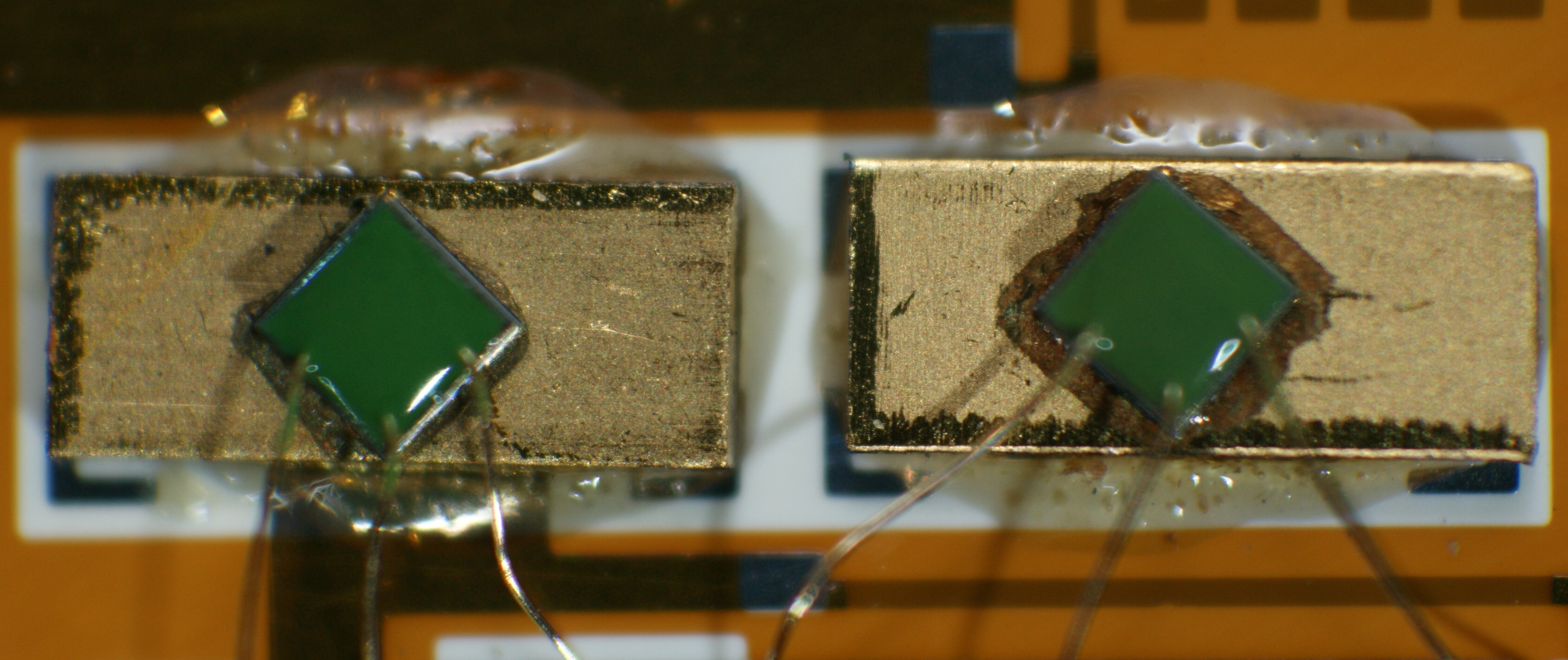

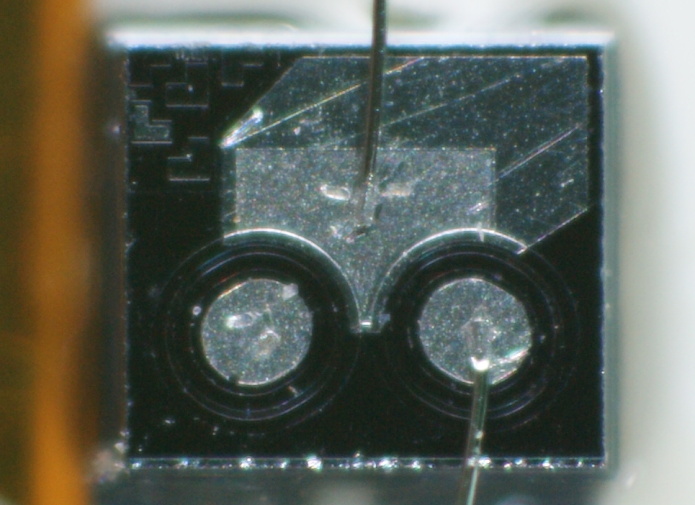

Ну и, разумеется, дискретные транзисторы... куда ж без них :)))

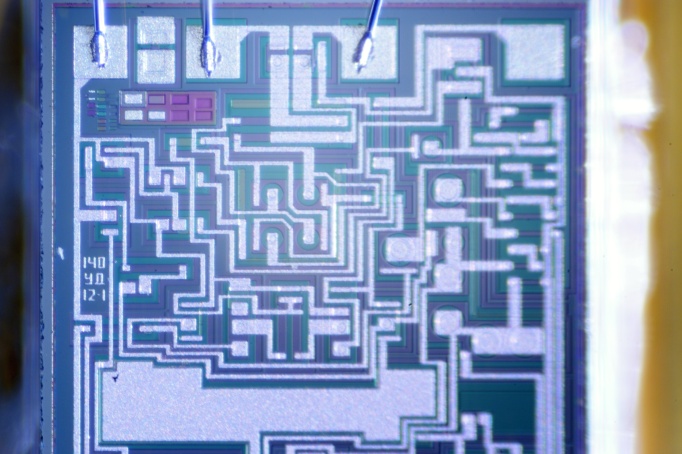

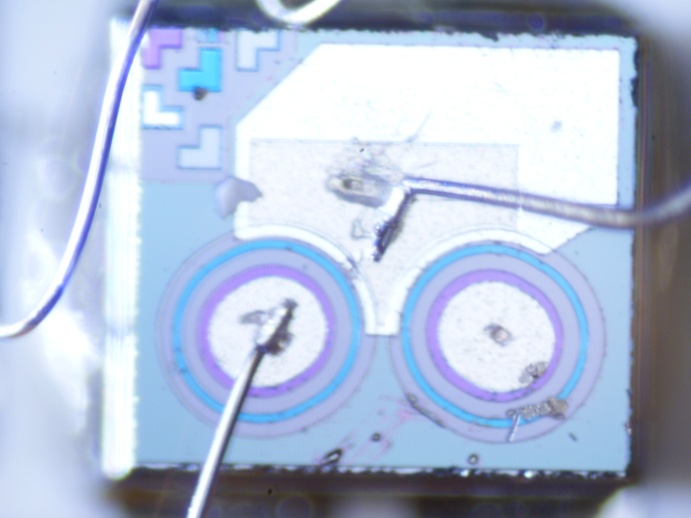

Он же, под микроскопом:
