Линии задержки ЛЗ-1

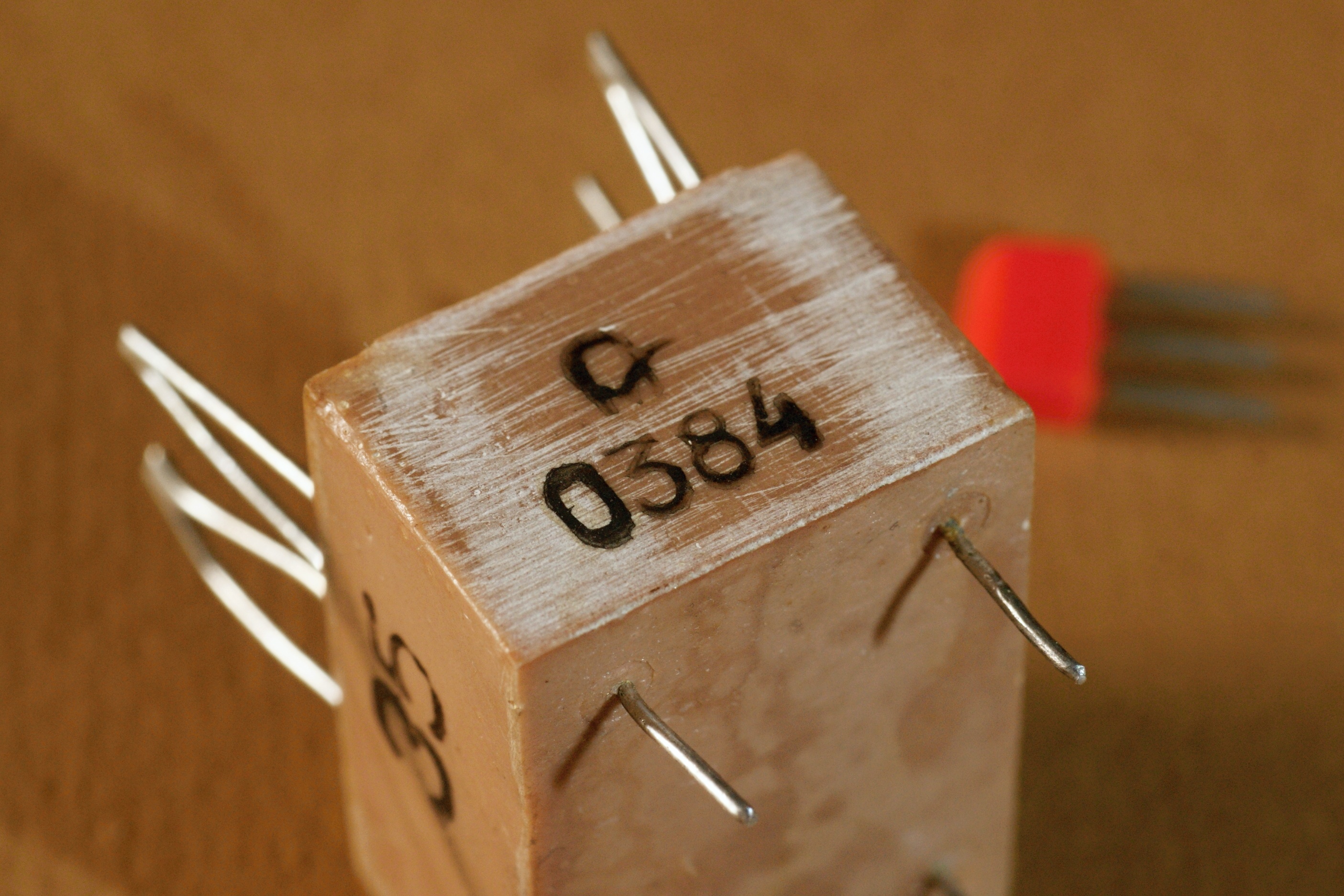

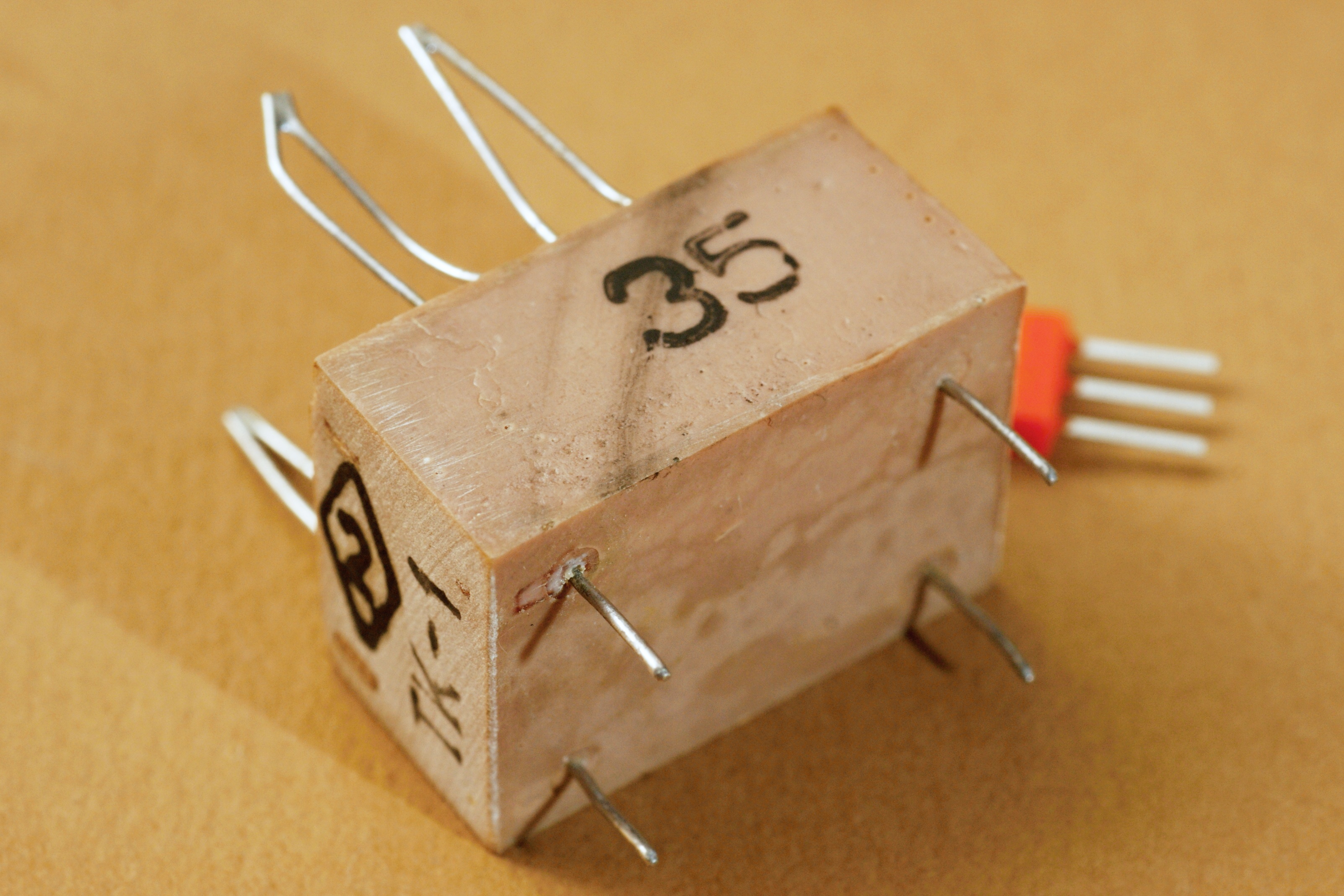

Интересная линия задержки в заливном корпусе, на 11 ячеек. Внешне она подобна ЛЗ, однако заметно отличается от неё. В этой серии было всего три типономинала линий, можно посмотреть справочные данные на них.

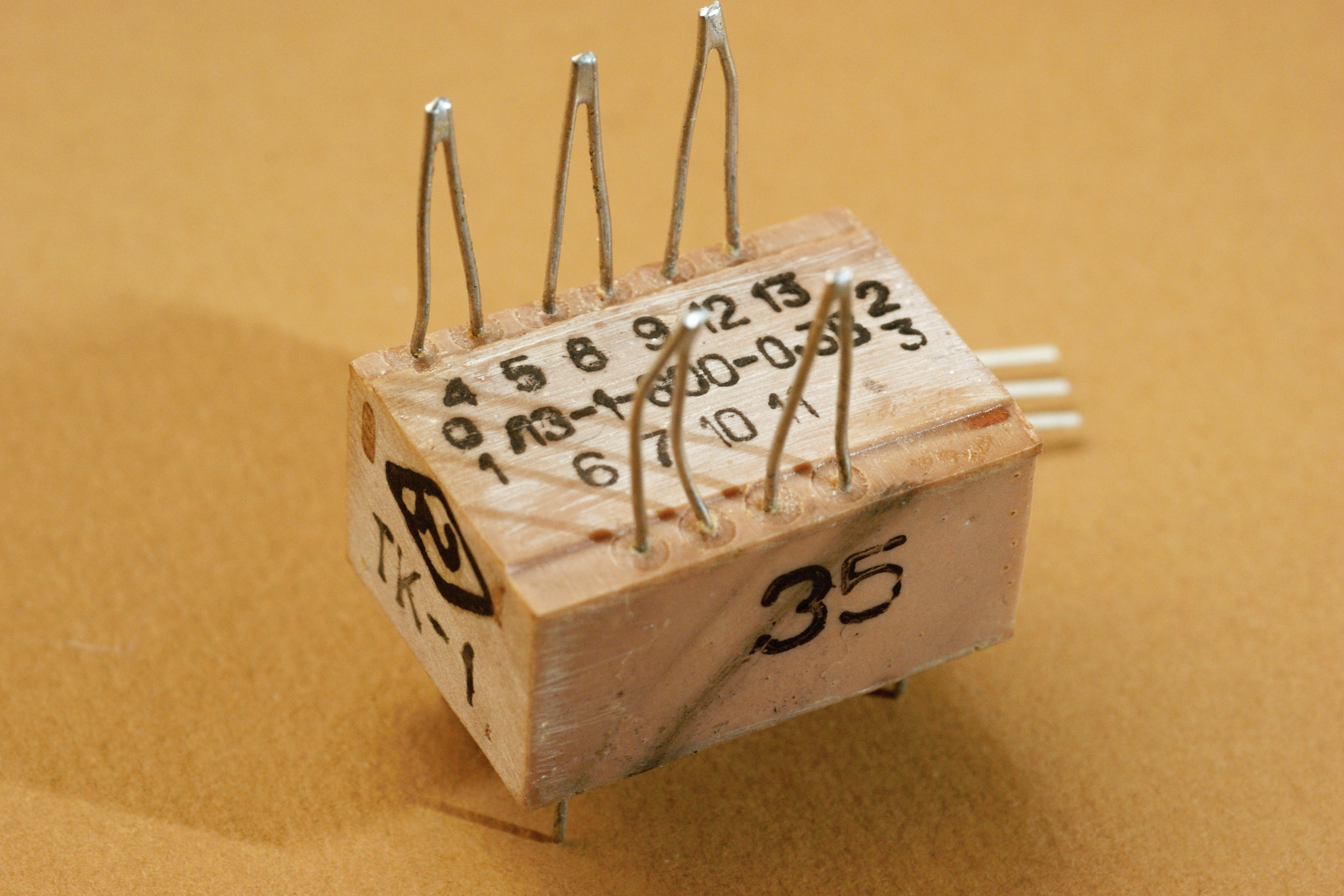

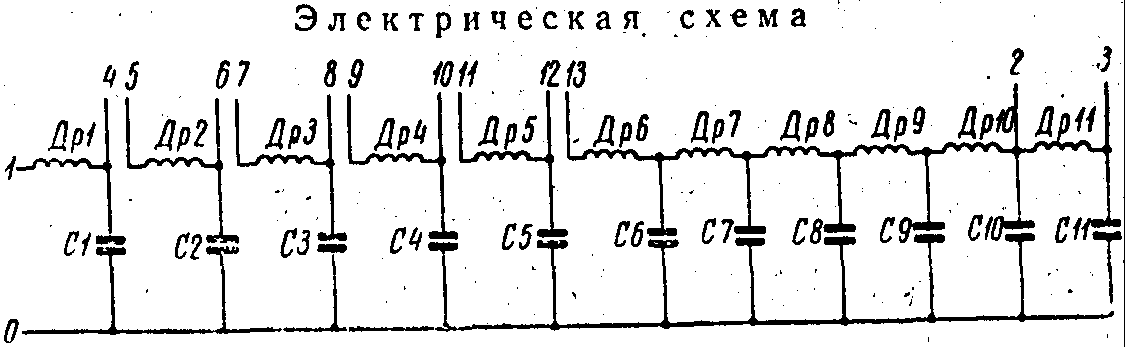

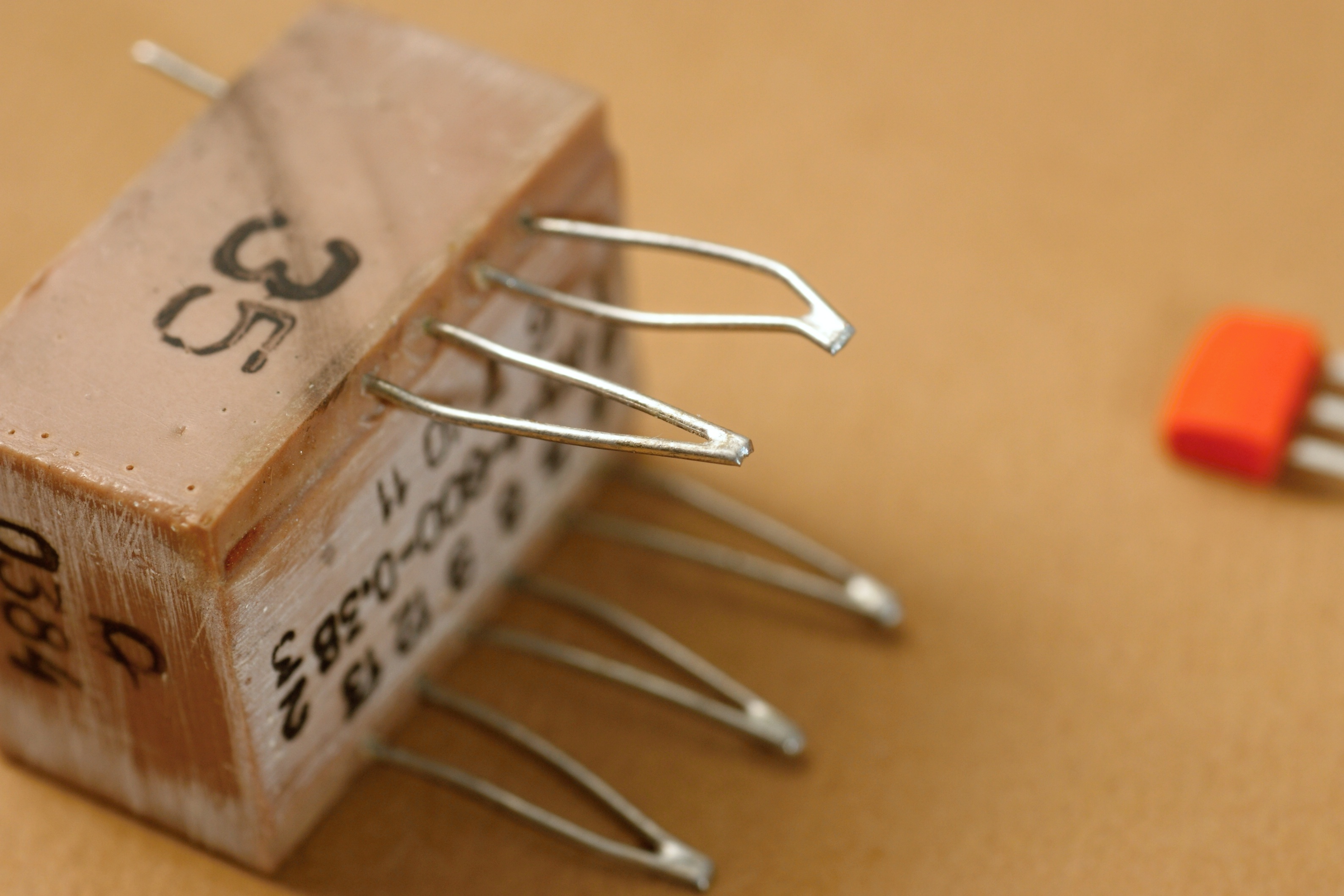

Любопытной особенностью этих линий можно отметить наличие специальных подстроечных выводов со стороны, противоположной основным; эти отводы попарно закорочены в момент поставки. В дальнейшем, полагаю, при настройке аппаратуры, межсоединения могли меняться.

В целом, по параметрам, можно сказать, что линия имеет время задержки 1 мкс, волновое сопротивление 600 Ом и рассчитана на работу с импульсами длительностью 0,3 мкс. Последняя буква "В" скорее всего обозначает всеклиматическое исполнение.

Разработчиком этих ЛЗ был Московский научно-исследовательский институт приборостроения (ныне входящий в Концерн "Вега"). Специализацией МНИИПа была разработка самолётных радиолокационных систем; и надо полагать, ЛЗ имеет именно такое применение.

А выпущена она заводом "Кечарк" (Раздан, Армения).

Источники:

1. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977.
