ЛП-4

трохотрон ЛП-4

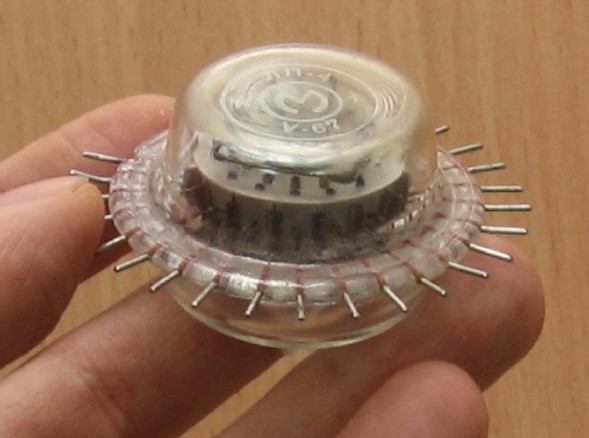

трохотрон ЛП-4    О-очень необычная лампа. Долгое время она у меня лежала неопознанная, я даже не мог представить себе что это такое.

   Электронный десятиканальный коммутатор с трохоидальным лучом. Предназначен для работы в качестве линейного переключателя в импульсных устройствах связи, при скорости счета до 105-106 Гц. Баллон стеклянный без цоколя, высота 48 мм, диаметр 60,6 мм. Выводов электродов 26.

   ЛП-4 - Логический Переключатель, четвертая разработка (а возможно, электронно-(Л)учевой (П)ереключательный прибор). Первоначально имел название КЛ-5.

   Паспорта на него, версия 1 и версия 2 (с сайта Музей старых радиодеталей) и данные из отраслевого каталога.

   Переключение луча из камеры в камеру (и тем самым поочередное включение цепей) производится подачей последовательности импульсов на пластины. С переключающих электродов (лопаток) можно снимать выходные импульсы (однако выходные цепи лопаток не могут выдерживать большой нагрузки).

   Производитель - Московский электроламповый завод. Судя по образцу с этого же сайта, он выпускался, как минимум до 80-х годов.

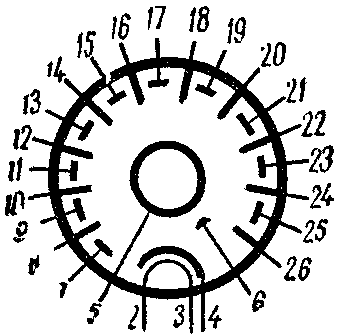

трохотрон ЛП-4

1 - свободный;
2 и 3 - подогреватель (нить накала);
4 - катод;
5 - рельс;
6 - анод;
7 - десятая пластина;
8 - десятая лопатка;
9 - девятая пластина;
10 - девятая лопатка;
11 - восьмая пластина;
12 - восьмая лопатка;
13 - седьмая пластина;
14 - седьмая лопатка;
15 - шестая пластина;
16 - шестая лопатка;
17 - пятая пластина;
18 - пятая лопатка;
19 - четвертая пластина;
20 - четвертая лопатка;
21 - третья пластина;
22 - третья лопатка;
23 - вторая пластина;
24 - вторая лопатка;
25 - первая пластина;
26 - первая лопатка.

Технические данные

Напряжение накала 4в
Ток накала 0,27а
Напряжение анода 150в
Напряжение рельса -70в
Напряжение лопаток и пластин 85в
Ток катода 2 ма
Ток каждой пластины не менее 1ма
Напряженность магнитного поля 2,56 х 104 А/м

Предельные электрические параметры

Напряжение накала 4,4...3,6в
Напряжение анода 250в
Напряжение рельса -150в
Напряжение лопаток 200в
Ток катода 3ма

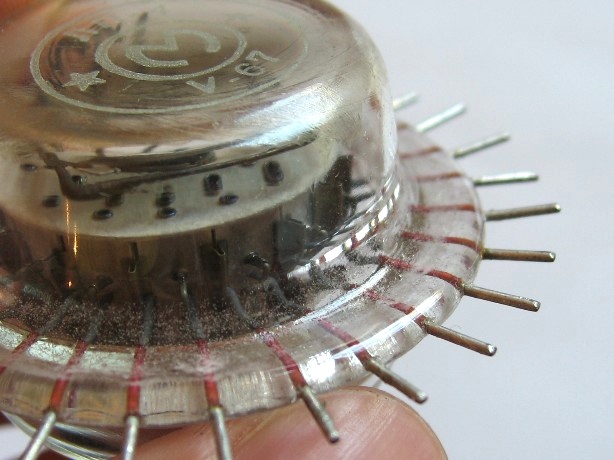

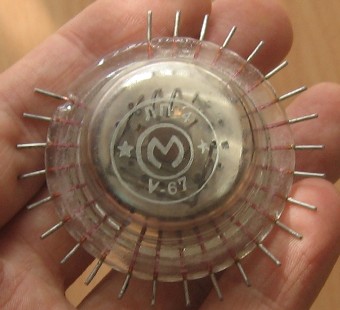

 трохотрон ЛП-4

Прибор поставлялся без магнитной системы; после сборки его с магнитной системой необходимо было произвести подъюстировку и проверку работы.

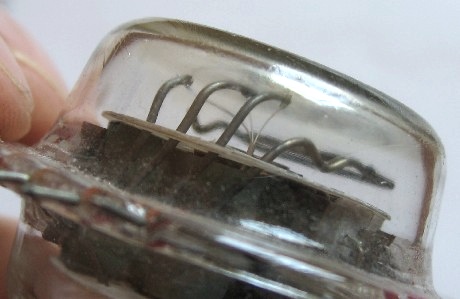

трохотрон ЛП-4

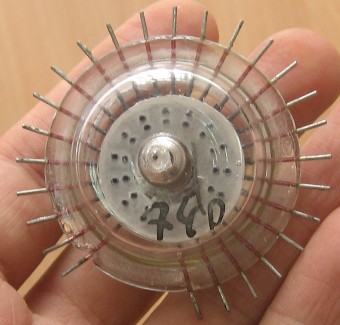

трохотрон ЛП-4

Источники:

1. МАКСИМОВ М. Трохотрон - "Радио", №11, 1953г.
2. Автоматизация производства и промышленная электроника. В 4 тт. Гл. ред. А.И. Берг и В.А. Трапезников. т. 2. М., "Современная энциклопедия", 1963 (Энциклопедии. Словари. Справочники). т. 2. К-Погрешность измерений. 1963.
3. Ложников Анатолий Петрович, Харченко Анатолий Михайлович. Импульсные устройства на трохотронах, М.-Л., Госэнергоиздат, 1963. (Массовая радиобиблиотека. Вып. 495).
4. Автоматизация производства и промышленная электроника. В 4 тт. Гл. ред. А.И. Берг и В.А. Трапезников. т. 3. М., "Современная энциклопедия", 1964 (Энциклопедия современной техники. Энциклопедии. Словари. Справочники). т. 3. Погрешность измерений-Телеизмерительная система частотная. 1964.
5. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и дополненное. "Технiка", 1974
