КВДС

Весьма редкие нынче конденсаторы, (К)ерамические (В)ысоковольтные (Д)исковые (С)егнетоэлектрические; предтеча К15-5.

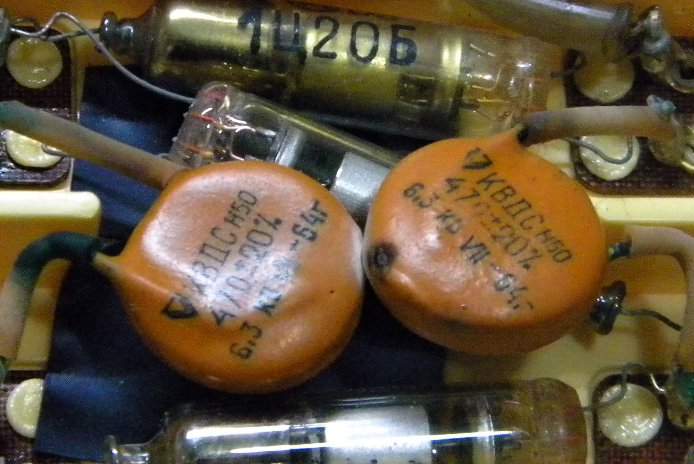

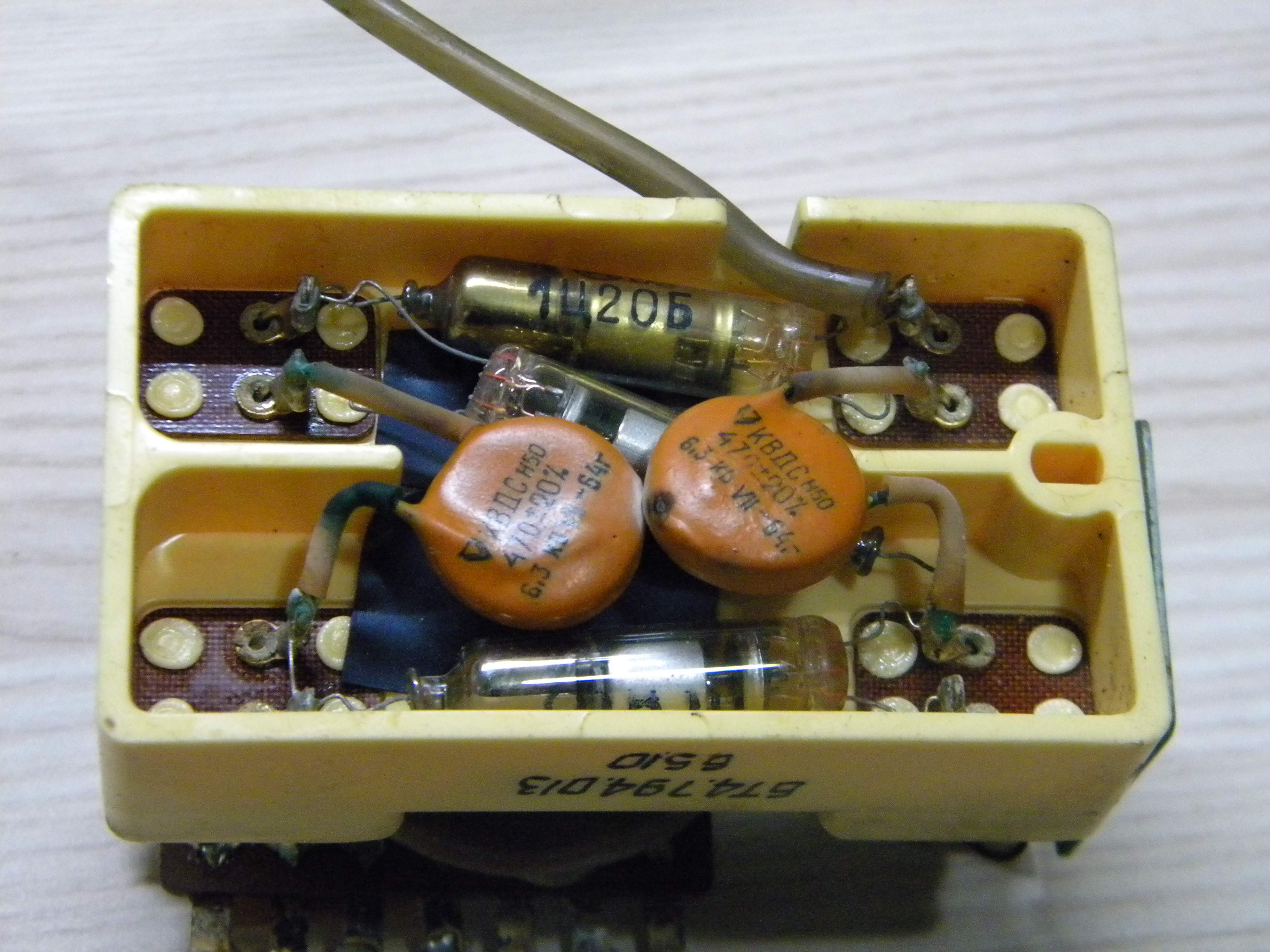

Согласно справочникам, выпускались на четыре номинала от 1000 до 10000 пФ, и единственное напряжение 1500 В, но на фото явно видно, что были и другие варианты :)))

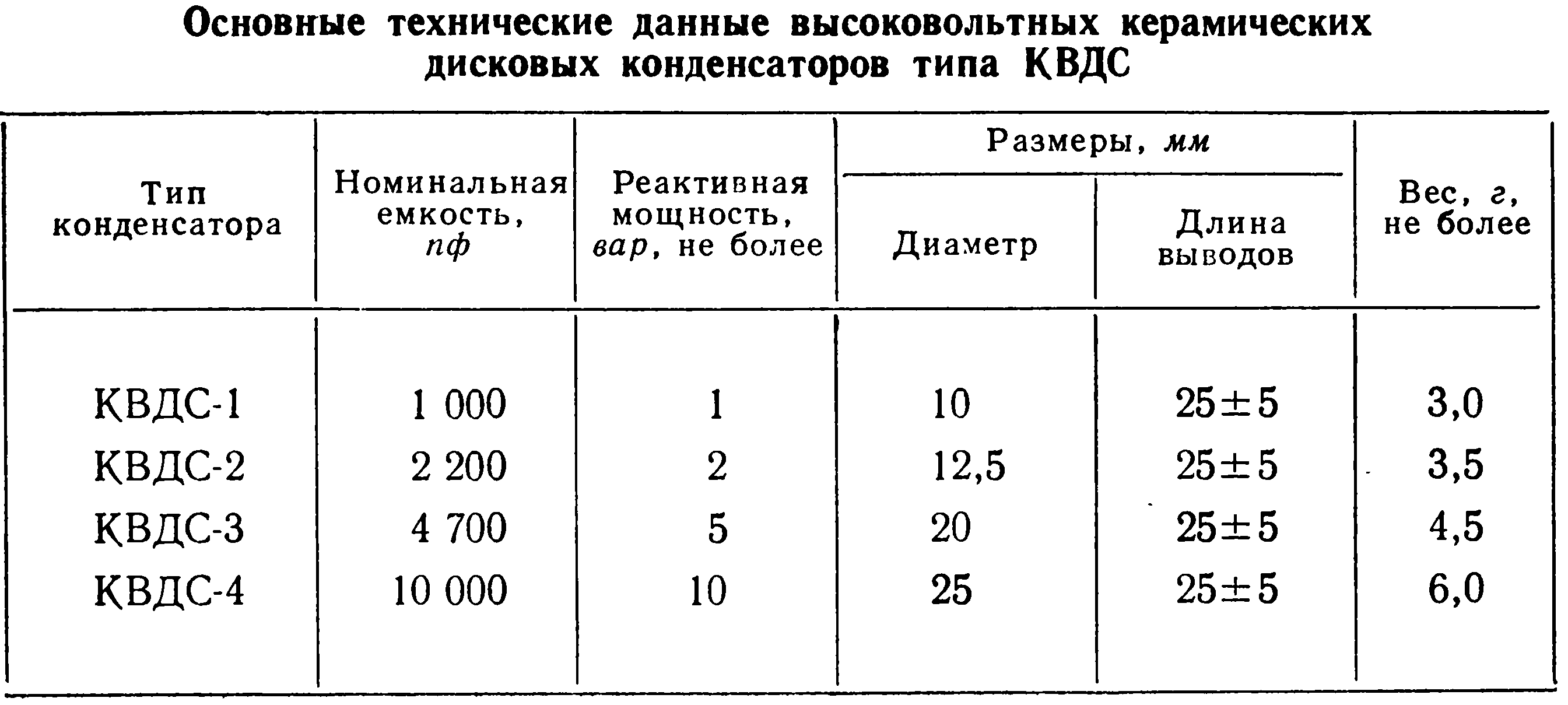

Справочные данные из отраслевого каталога на них.

Разработаны они были ленинградским ГосНИИ резисторов и конденсаторов (позднее ставший НИИ "Гириконд"). Выпуск первоначально шёл там же, на опытном заводе при НИИ (первые опытные партии отгружены потребителям в 1957 году), затем перенесён на Псковский завод радиодеталей (ныне "Плескава").

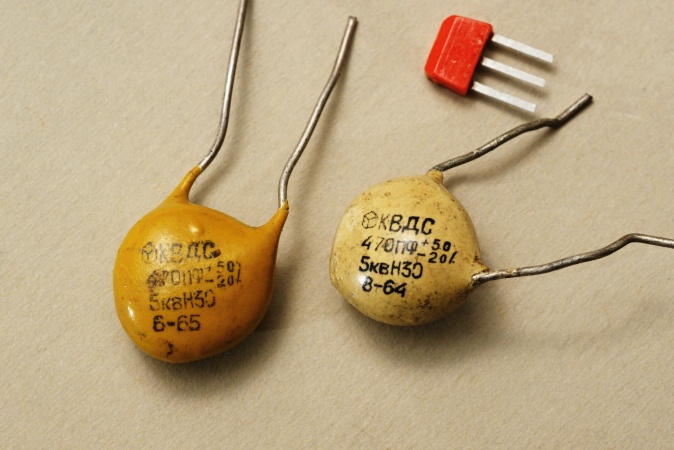

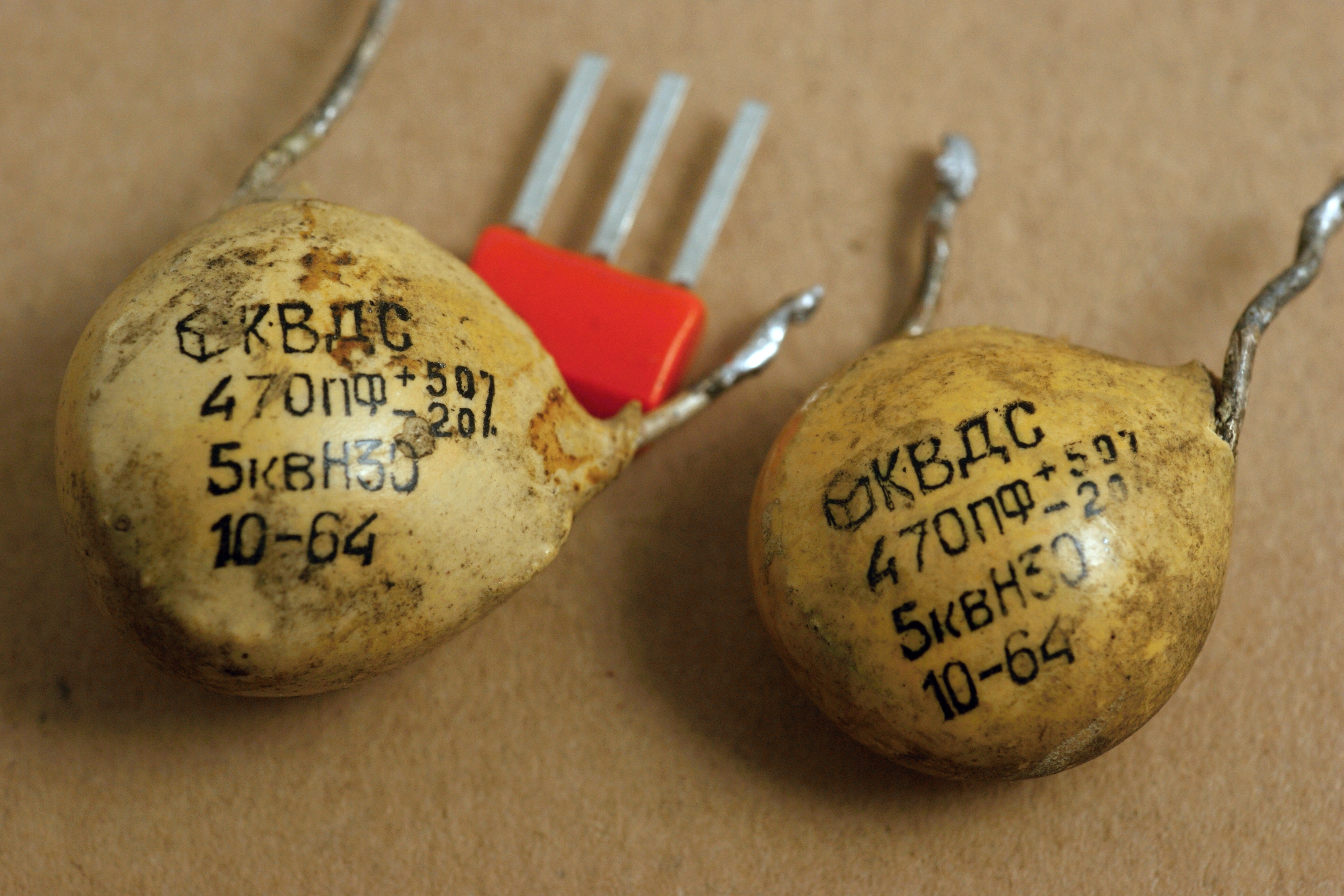

(фото с форума Портативное ретрорадио)

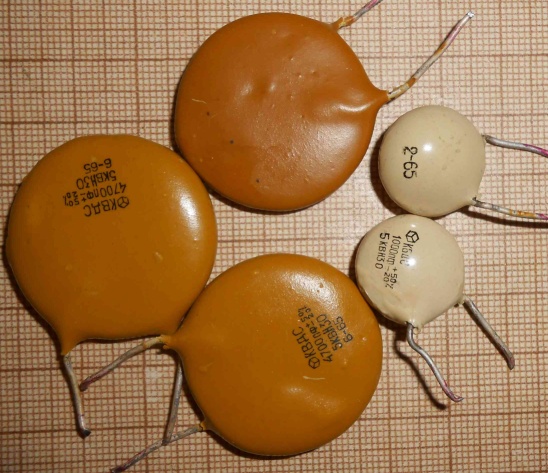

(фото с форума Портативное ретрорадио)

Источники:

1. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
2. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. М., изд-во «Энергия», 1967.
3. Рогинский И.Ю. Детали миниатюрной радиоаппаратуры. "Энергия", Л., 1970 (Массовая радиобиблиотека, вып. 748).
4. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
5. Конденсаторы. Справочник. Том I. Конденсаторы постоянной емкости. ВНИИ "Электронстандарт", 1976.
6. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977.
7. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977.
