КТ940

Посмотрим на не-экзотику. КТ940 - транзистор весьма массовый, и выпускающийся до сих пор. Изначально он был предназначен для работы в телевизорах (в выходных каскадах видеоусилителей), что и обусловило его широкое распространение.

Вырезка из справочника на него и заводские паспорта, от транзисторов завода "Искра", вариант 1 и вариант 2, а также от завода "Транзистор".

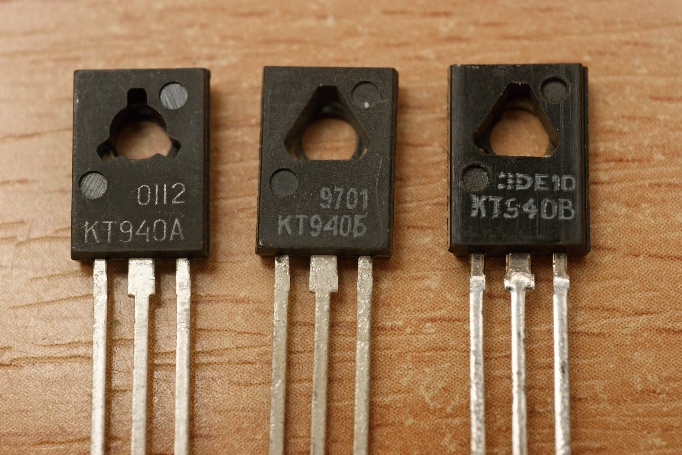

Интересно здесь что? Если КТ940А известен всем, то более низковольтный КТ940Б встречается нечасто, ну а уж КТ940В (отбраковка с допустимым напряжением всего 160 В) и вообще можно отнести к редкостям.

К тому же и выпущен он малоизвестным Махачкалинским заводом "Эльтав" (ныне выпускающее лишь пластиковые окна и т.п.); в то время как основное производство для КТ940А было развернуто на минском заводе "Транзистор" и ульяновском Заводе "Искра".

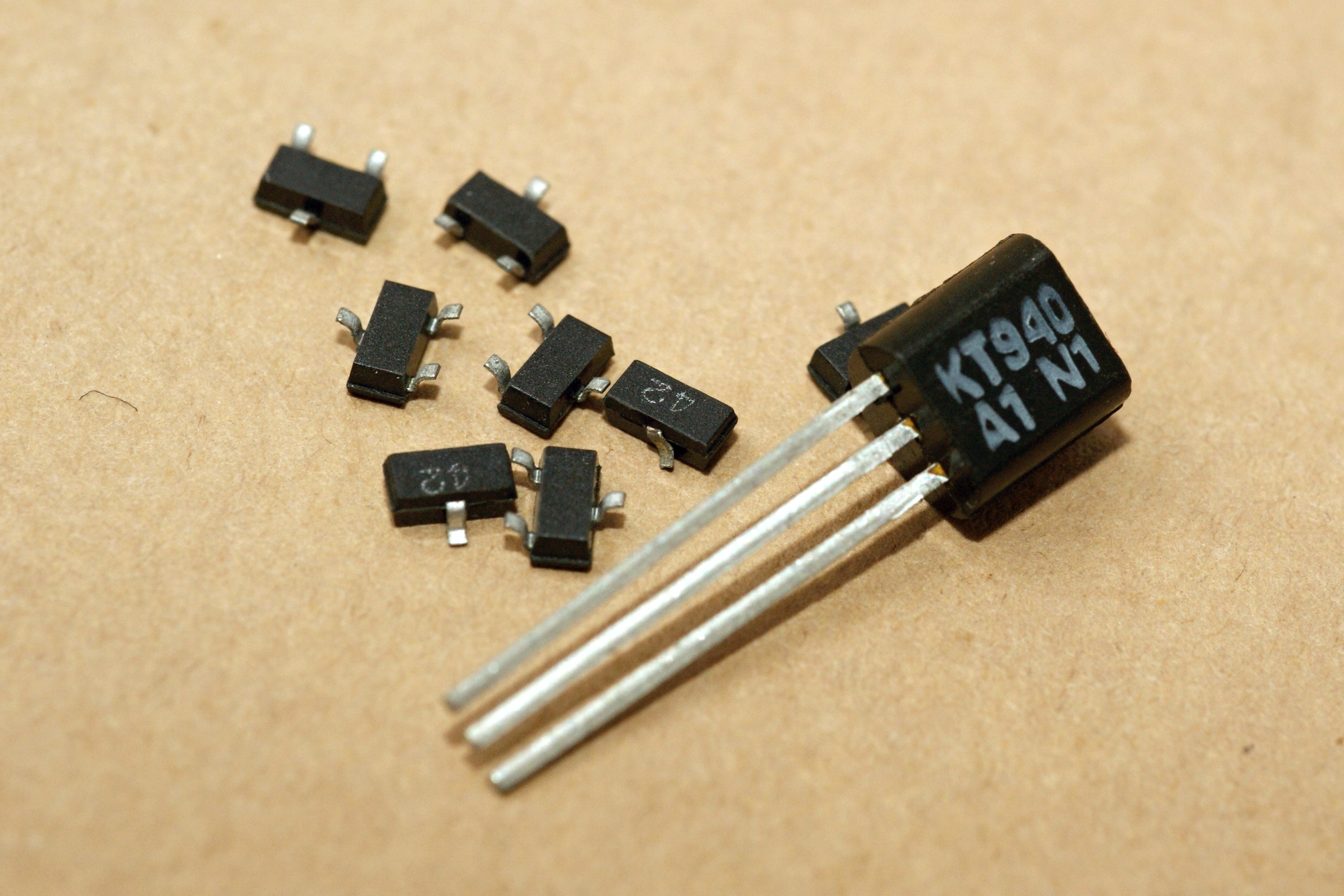

А вот современные редкие варианты этого транзистора - КТ940А1 в корпусе ТО-92 и КТ940А9 в SOT-23. При этом сам КТ940А - относительно мощный транзистор, как смогли обеспечить необходимое теплорассеивание в мелких корпусах, я не очень понимаю.

На вариант в ТО-92 есть заводские паспорта, от транзисторов завода "Искра", Александровского завода "Элекс", и его же, но уже с новым названием ПО "Далекс" (и новыми ТУ).
