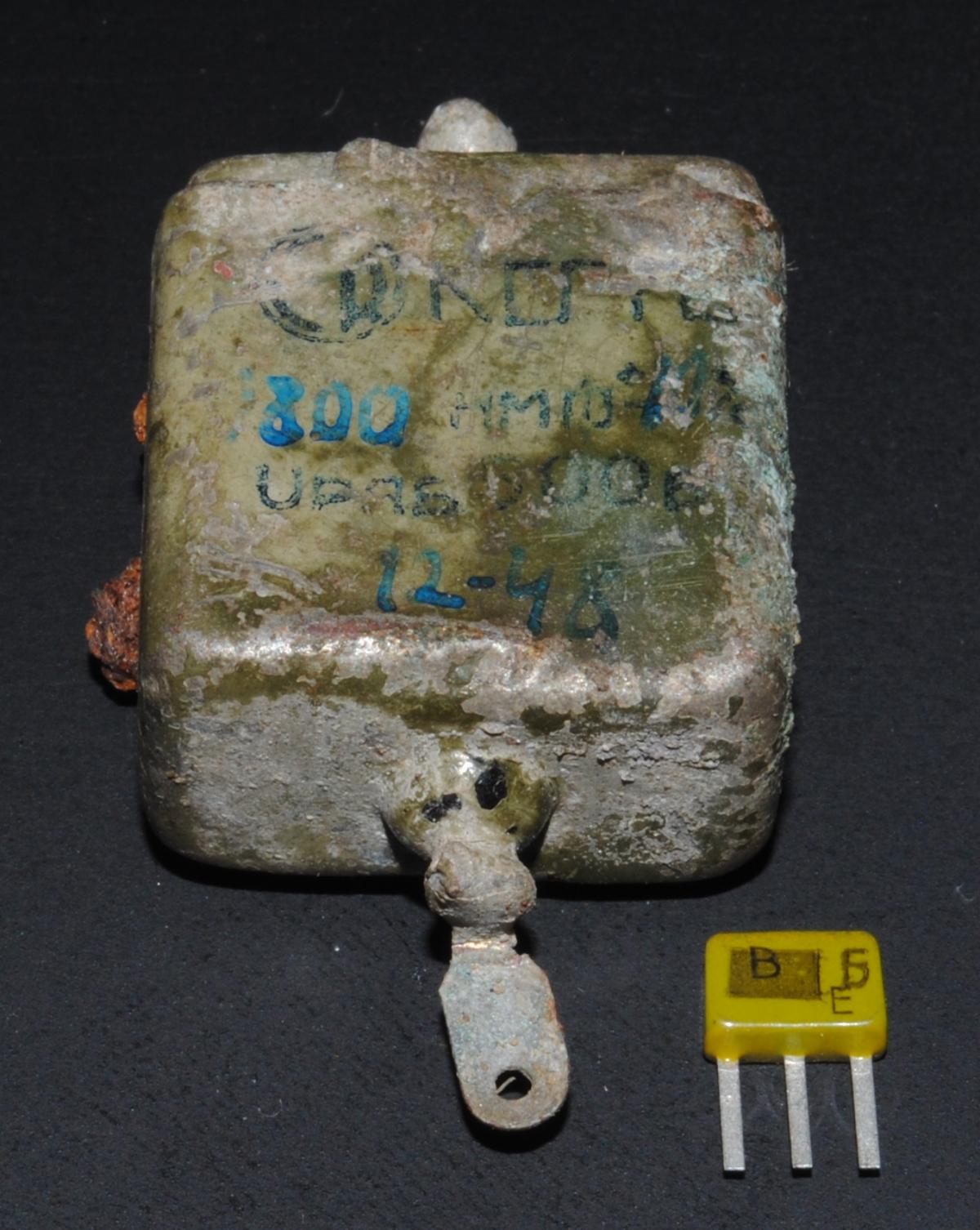

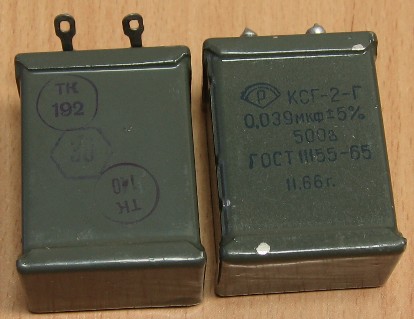

(К)онденсаторы (С)людяные (Г)ерметизированные, 1ый или 2ой конструктивный вариант. Начали выпускаться еще в 40-х годах (известен образец 1948 года). Предназначены для использования в условиях высокой влажности (рассчитаны на длительную работу и хранение при влажности 100%).
Конденсаторы состоят из пакета слюдяных пластинок с нанесенными на них
серебряными слоями (обкладками), оформлены в герметичном металлическом
паяном корпусе с использованием стеклянных изоляторов; окрашены влагостойкой эмалью.
Разработаны они были, скорее всего, питерским ГосНИИ резисторов и конденсаторов (более известным позднее как НИИ "Гириконд"). А серийный выпуск был развернут, помимо начального этапа в НИИ, на Павлово-Посадском заводе № 175 НКЭП, позднее ставшим "Экситоном" и заводе "Вектор" (г.Остров, Псковская область).
Технические параметры - в справочных листках номер 1 и номер 2, и ГОСТ 6116-52. И ещё рекламный листок с выставки 1956 года.
Точностные характеристики и стабильность этих конденсаторов значительно выше, чем у массовых слюдяных КСО. Дело в том, что при обкладках из фольги очень трудно получить высокую стабильность емкости. А у слюдяных конденсаторов с обкладками из вожженого серебра исключается возможность образования воздушного зазора между слюдой и обкладками, резко снижается температурный коэффициент емкости и возрастает ее стабильность; кроме того, отпадает необходимость осуществления при сборке большого удельного давления на активную площадь секции.
Технологический процесс производства конденсаторов КСГ в целом
совпадает с КСО, но после сортировки шаблонки по толщине и испытания на
электрическую прочность производится вжигание в нее серебра.
Для серебрения пластинок применяют специальную пасту, которую наносят
на поверхность слюдяной пластинки. Примерный состав
пасть следующий: 35% углекислого серебра, 65% канифольного лака и 0,5% от веса пасты окиси висмута. Нанесение
пасты производится пульверизатором с обеих сторон пластинки слюды в специальных вытяжных кабинах.
Покрытую пастой слюду подвергают термической обработке в конвейерных печах, обеспечивающих вжигание серебра в слюду :при температуре 480—490° С. В процессе вжигания происходит разложение углекислого серебра с выделением
металлического серебра, которое диффундирует на некоторую глубину в слюдяную пластинку и прочно с ней сцепляется. Органические вещества, входящие в состав
пасты, при этом выгорают.
Для уничтожения возникающих внутренних напряжений между металлическим слоем и поверхностью слюды вводится операция «температурной тренировки». Эта операция производится до подачи деталей на сборку и состоит в там, что слюду, покрытую серебром, насыпают на специальные противни и подвергают термической обработке. Вначале слюда помещается в термостат с температурой +70° С, после чего температура повышается в течение 30 мин до +200° С. При этой температуре детали выдерживаются 30 мин. Затем температура медленно снижается до +60°С, и .пластинки хранятся при этой температуре до момента передачи на сборочный участок.
Посеребренная шаблонка поступает на автомат для сортировки ее по величине емкости. Этот автомат работает по принципу сравнения емкости каждой слюдинки с эталонными емкостями, которые могут быть подобраны в соответствии с пределами измеряемых величин.
Далее следует сборка секций. Благодаря тому, что емкость каждой слюдинки известна и не меняется в процессе изготовления, конденсатор может быть собран с большой точностью по емкости. Обычно подгонка номинала осуществляется путем замены одной-двух последних слюдинок другими, имеющими большую или меньшую емкость.
Собранный пакет вынимается пинцетом из сборочного приспособления и погружается в расплавленный церезин.
Последующий технологический процесс сборки герметизированных конденсаторов включает следующие операции:
1) укладку пакетов в металлические или
керамические корпуса;
2) сушку при температуре 70° С в течение 30 мин;
3) заливку расплавленным церезином с температурой
+150° С;
4) пайку крышки и запайку выводов, продетых в отверстия стеклянных изоляторов;
5) проверку на герметичность;
6) обезжиривание;
7) окраску;
8) испытания на пробой и проверку сопротивления изоляции.
Перед укладкой в корпусы пакеты конденсаторов обертываются лакотканью, а в процессе укладки уплотняются прокладками из электрокартона.
Проверка на герметичность производится погружением запаянных корпусов в трансформаторное масло, нагретое до температуры
110-120° С. Нарушение герметичности обнаруживается по
выделению пузырьков воздуха в дефектных участках.
Для окраски корпусов применяют
пентафталевые эмали (серого или
коричневого цвета).

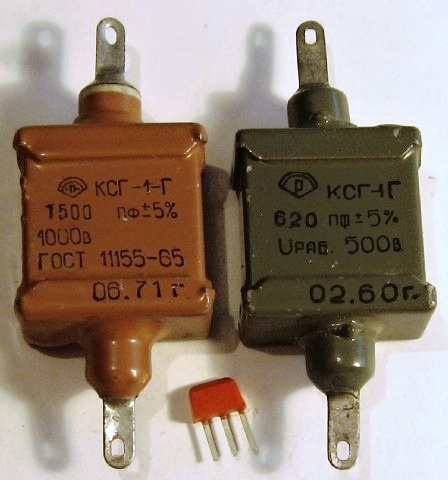

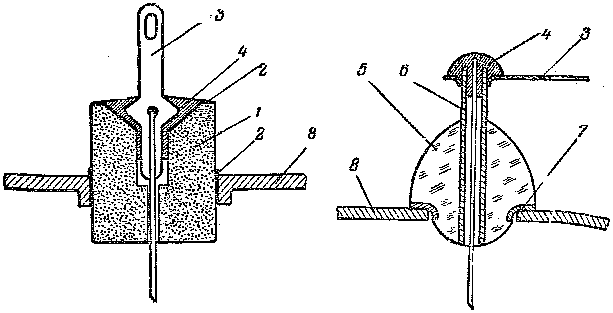

КСГ-1 и КСГ-2 отличаются друг от друга корпусом, расположением
и конструкцией выводов - у КСГ-1 они керамические, у КСГ-2 - стеклянные:
1 — керамический корпус; 2 — серебрение (место пайки к корпусу конденсатора); 3 — выводной лепесток;
4 — припой; 5 — стекло; 6 — трубка для выводного лепестка; 7 — шайба для припайки изолятора к корпусу
конденсатора; 8 — корпус конденсатора

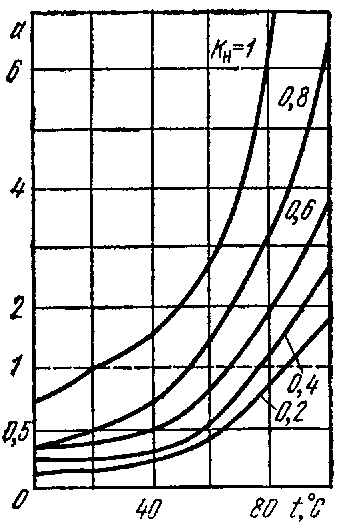

Зависимость поправочного коэффициента интенсивности отказов от действия температуры

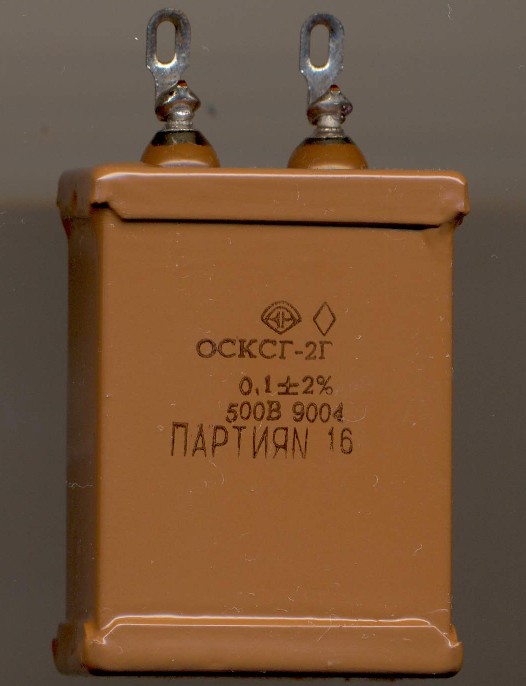

Глядя на этот образец, приведу фразу из справочника [2] - "Конденсаторы класса 0 (допуск 2% - К.) изготовляются по разрешению Главного управления" ;)))

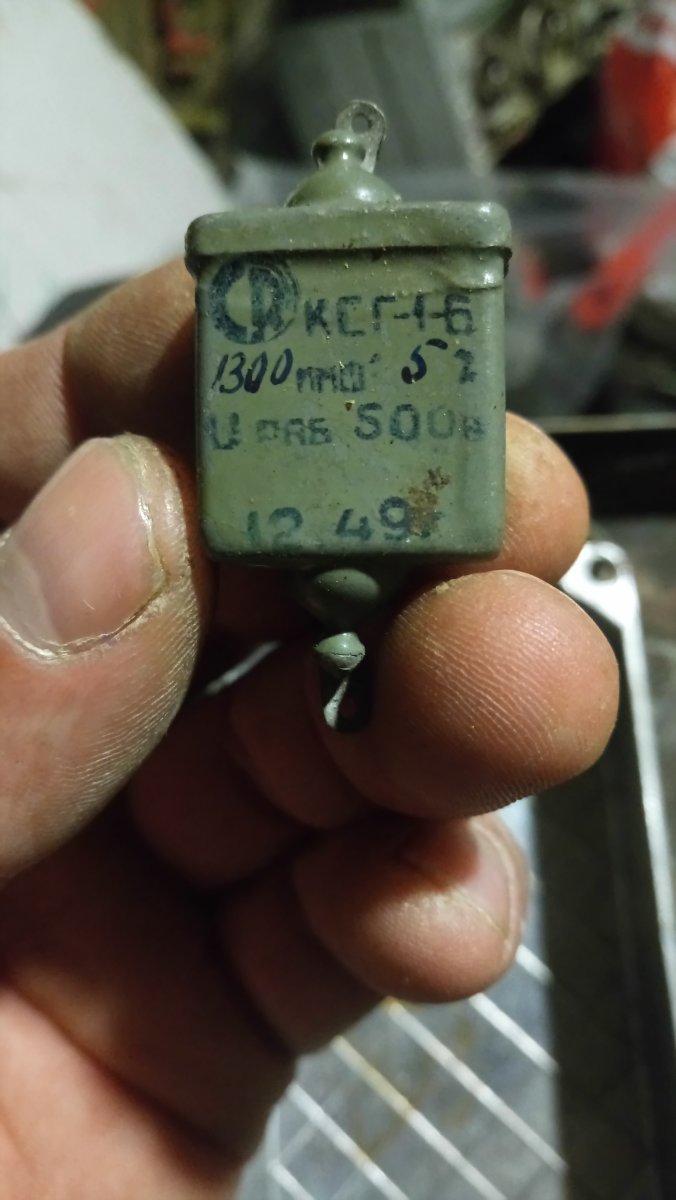

(фото Александра Назаренко)
 |
 |

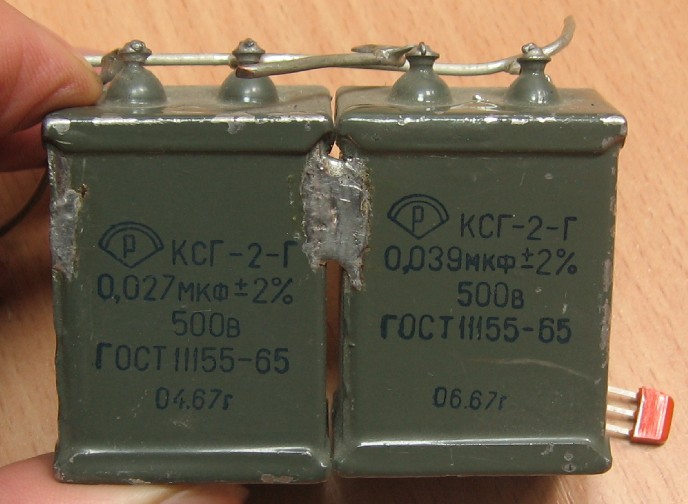

(фото с Форума радиодеталей)

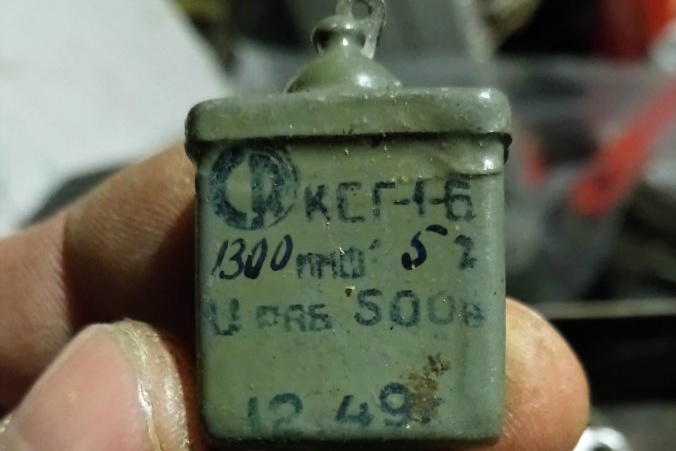

 (фото с форума Портативное ретрорадио) |
 (фото с форума Портативное ретрорадио) |
