КМК-50-0,1

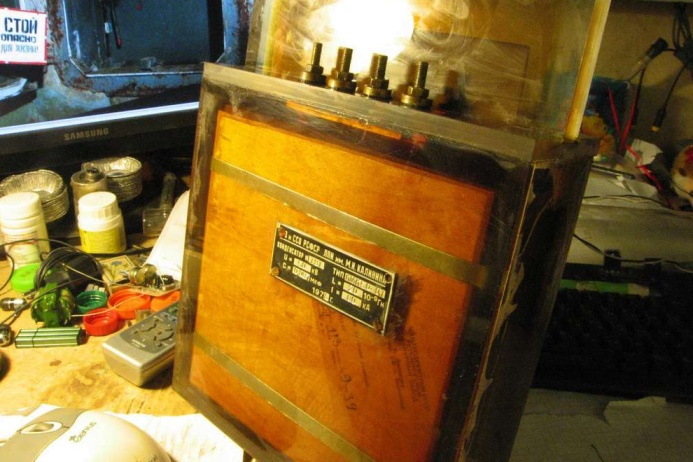

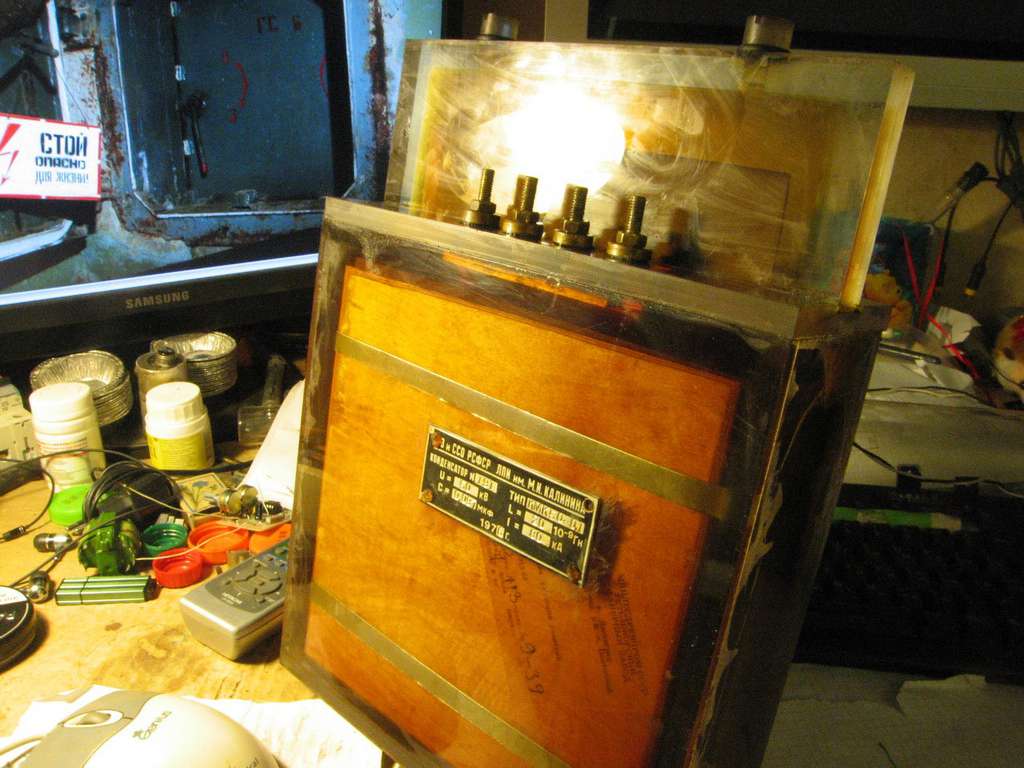

(фото с форума Flyback.org.ru)

Импульсный конденсатор большой мощности. Хоть таковые и не вполне относится к микроэлектронике, но некоторые из них прямо входят в стандартный ряд продукции МЭПа (можно вспомнить К40И-8 и т.п.). А значит можно посмотреть и на этот, тем более что он довольно необычен как по конструкции, так и по производителю.

Это (К)онденсатор (М)алоиндуктивный, с пропиткой (К)асторовым маслом, на номинальное напряжение 50 киловольт и ёмкостью 0,1 мкФ. Диэлектрик - бумага.

  Целый ряд подобных конденсаторов был разработан Ленинградским Политехническим Институтом (ныне он Санкт-Петербургский, а покровителем вместо Михаила Ивановича Калинина стал Пётр Великий), но выпускались они лишь опытными партиями. Это семейство отличалось повышенной частотой работы в разрядном режиме, за счёт снижения внутренней индуктивности конденсаторов. Уменьшение индуктивности было достигнуто применением специальной схемы соединения секций и организации выводов в секциях.

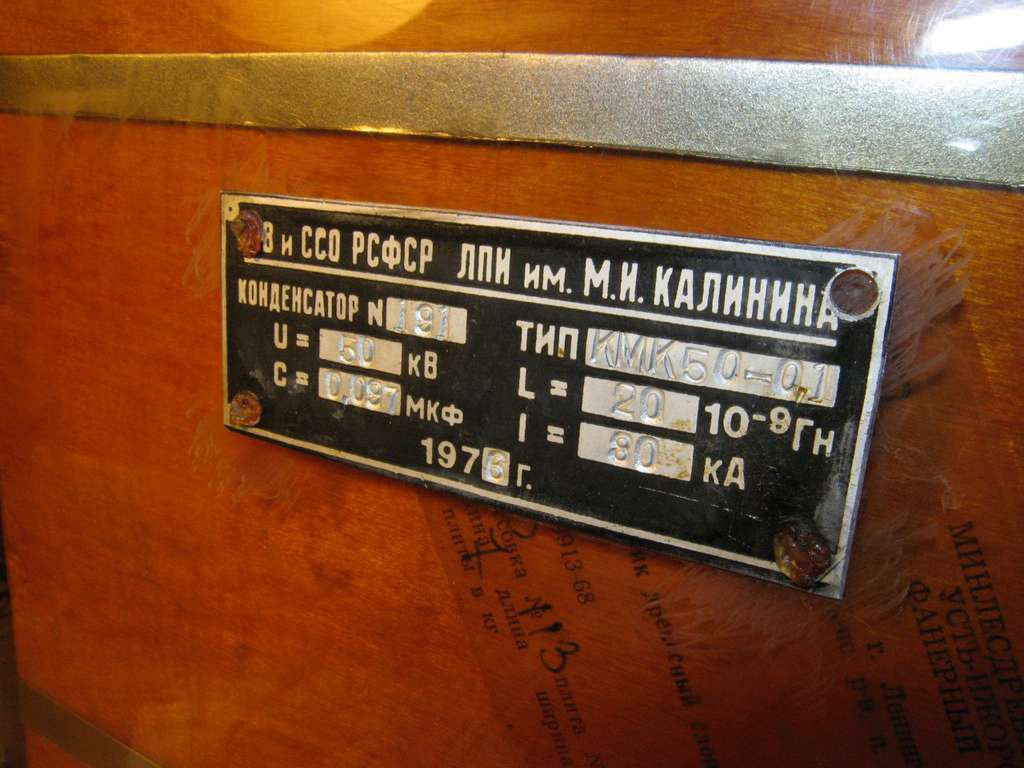

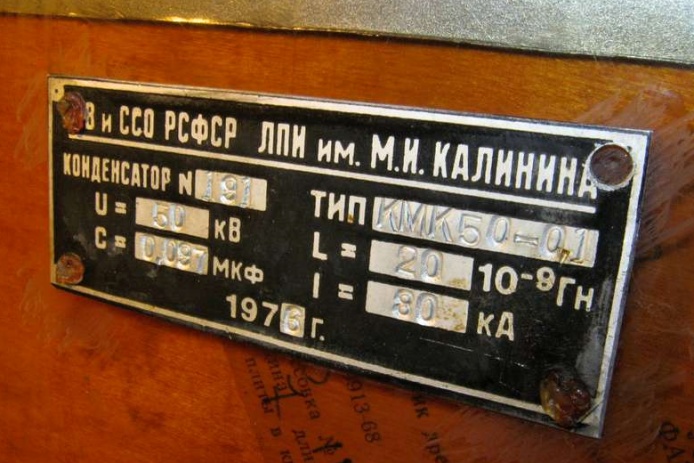

(фото с форума Flyback.org.ru)

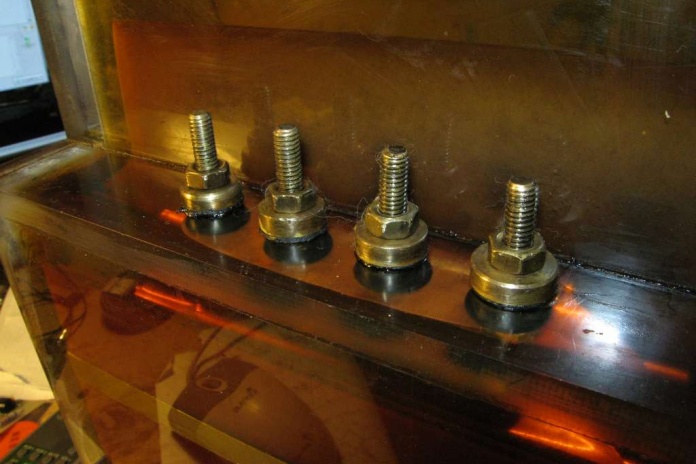

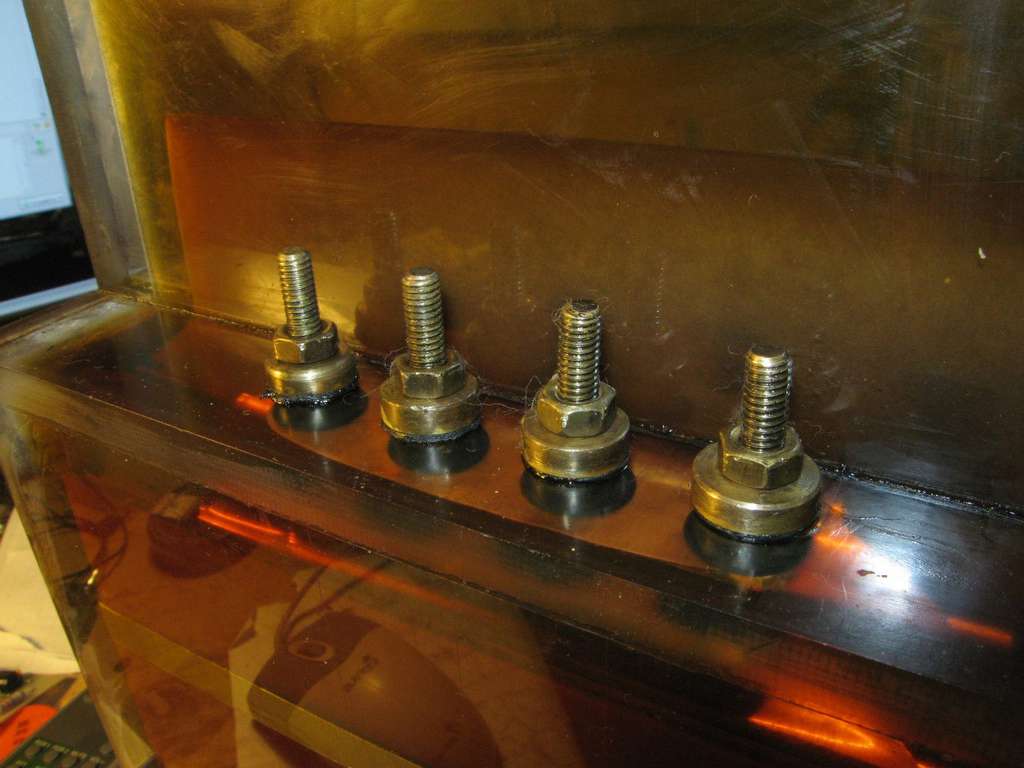

(фото с форума Flyback.org.ru)

Источники:

1. Электрические конденсаторы и конденсаторные установки: Справочник / В.П. Берзин, Б.Ю. Геликман, М.Н. Гураевский и др.; Под ред. Г.С. Кучинского.- М.: Энергоатомиздат, 1987.БикЮ 4. Конденсаторы: Справочник/И.И. Четвертков, М.Н. Дьяконов, В.И. Присняков и др.: Под ред. И.И. Четверткова, М.Н. Дьяконова. - М.: Радио и связь, 1993.
