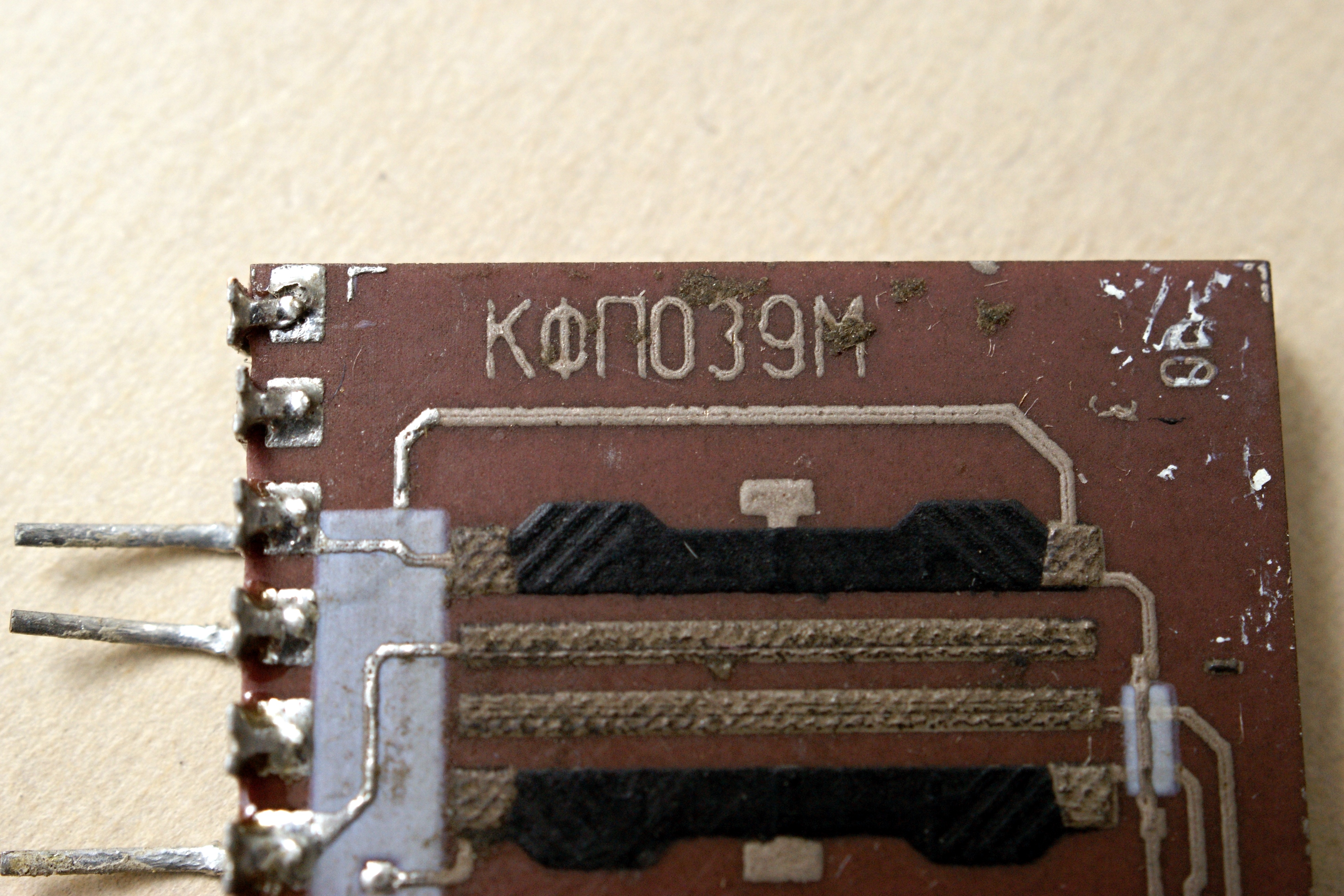

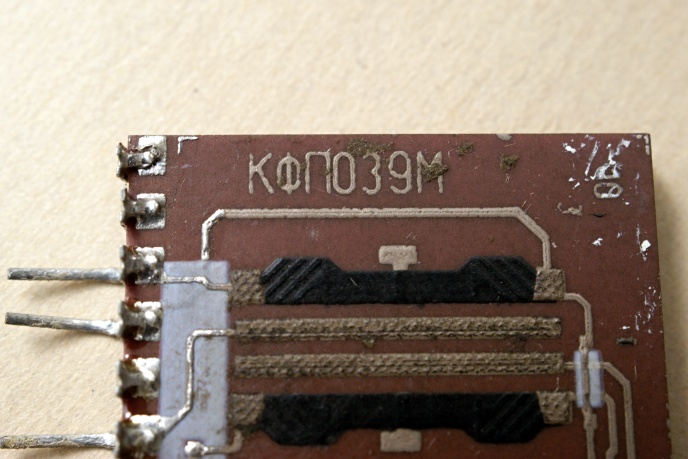

КФП039 + КФП039М

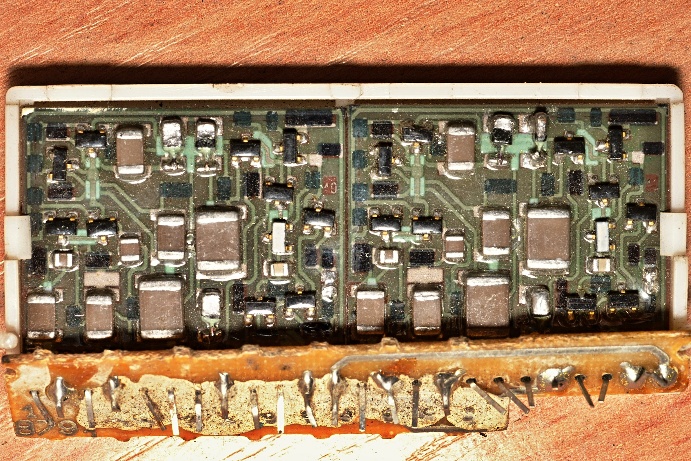

(фото Сергея aka Camuflage-Spb)

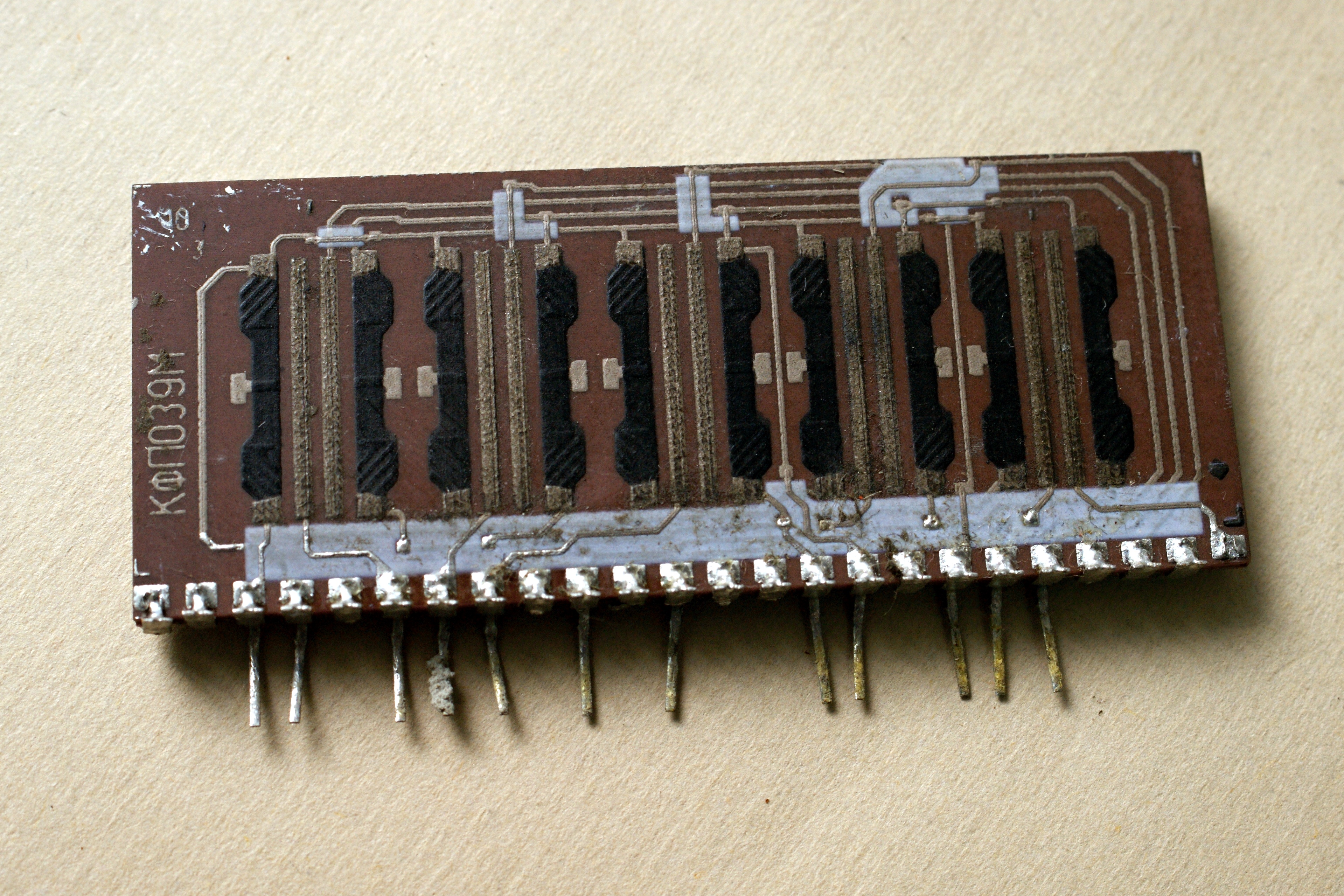

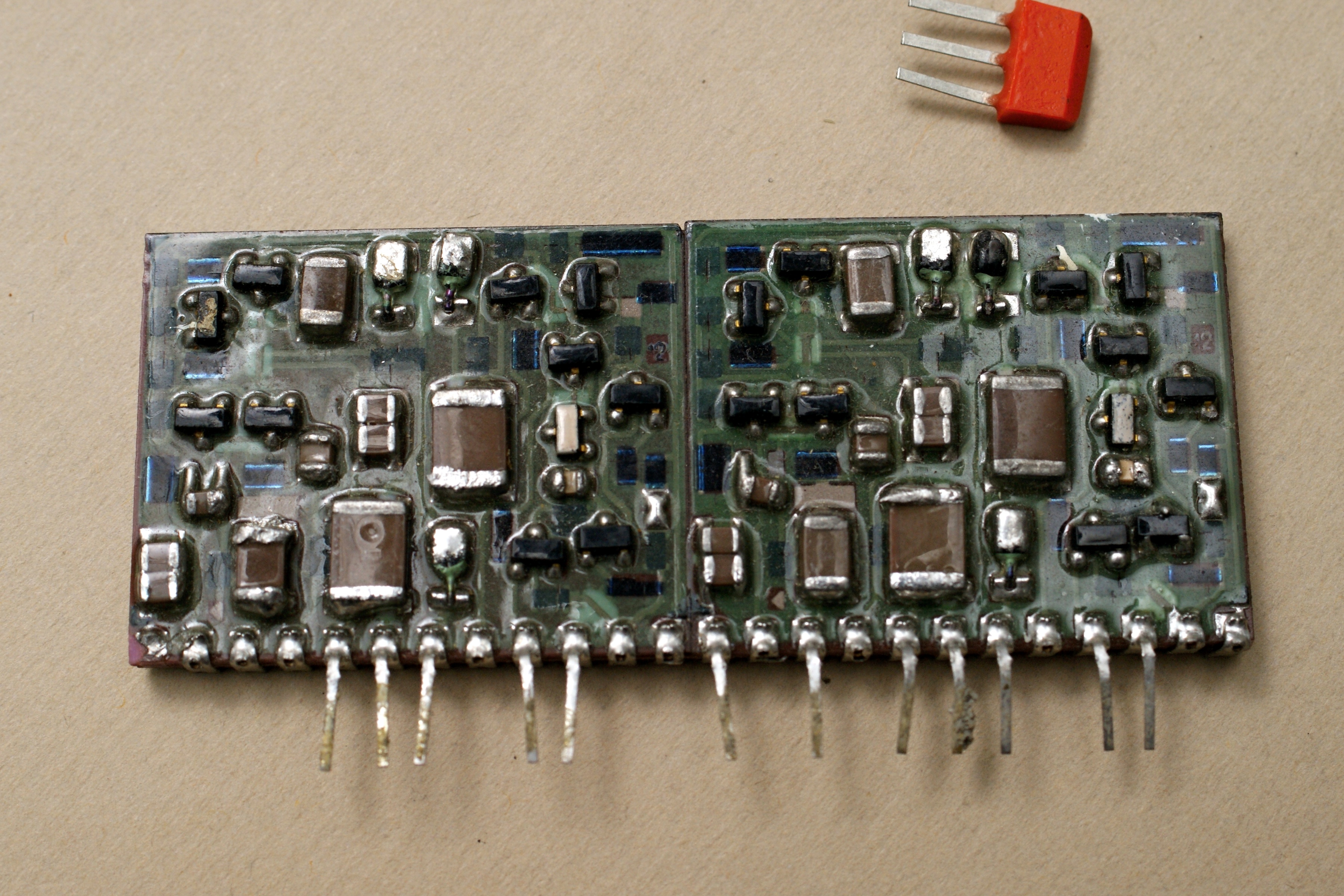

Гибридная микросборка - графический эквалайзер от усилителя "Вега 50У-122С".

В ее состав входят пять движковых резисторов, обеспечивающих регулировку АЧХ усилителя на частотах 100, 315, 1000, 3150 и 10000 Гц. Глубина регулировки ±9 дБ.

Производитель - ПО "Радиан", г.Иркутск.

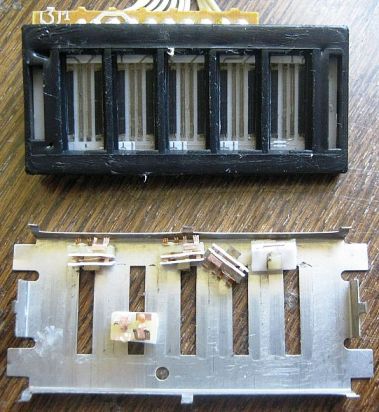

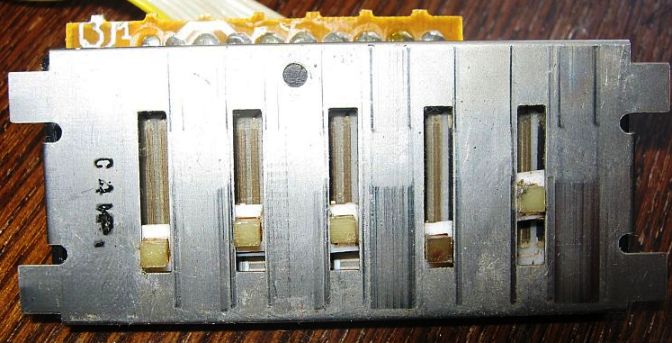

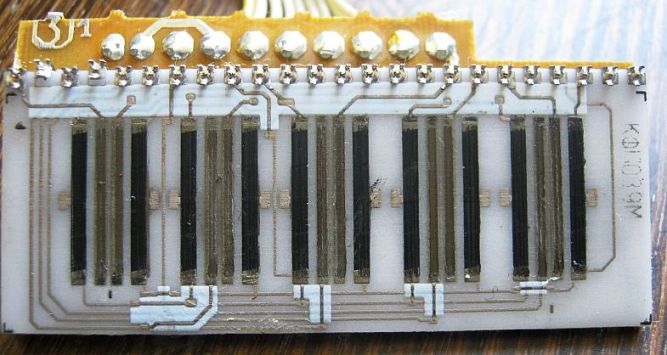

В качестве резистора, точнее сборки переменных резисторов, здесь используется НРП1-2.

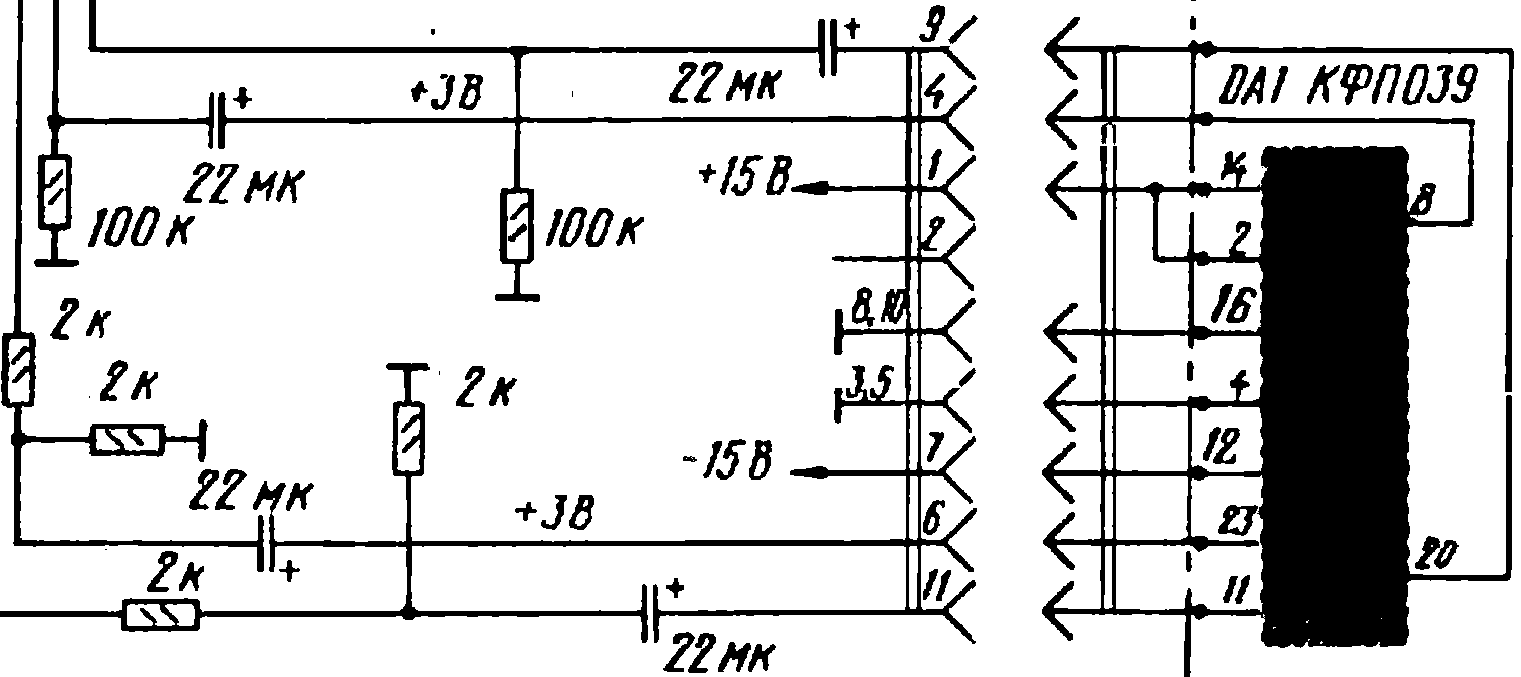

Справочные данные на неё, от Александра Перебаскина.

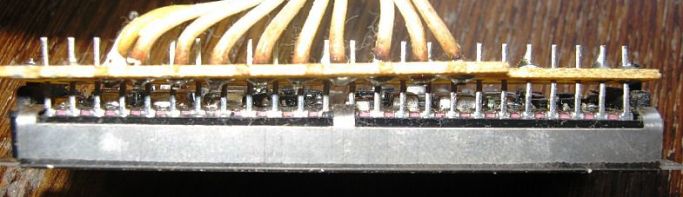

(фото Сергея aka Camuflage-Spb)

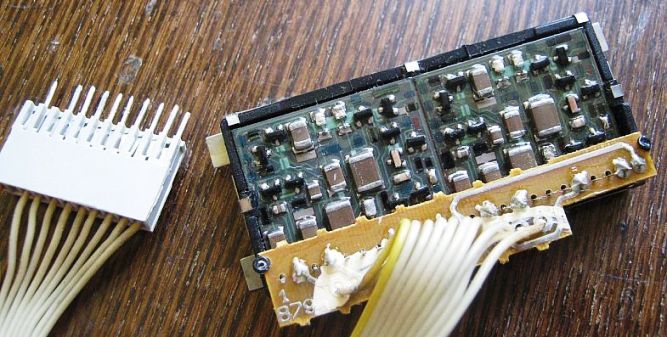

(фото Сергея aka Camuflage-Spb)

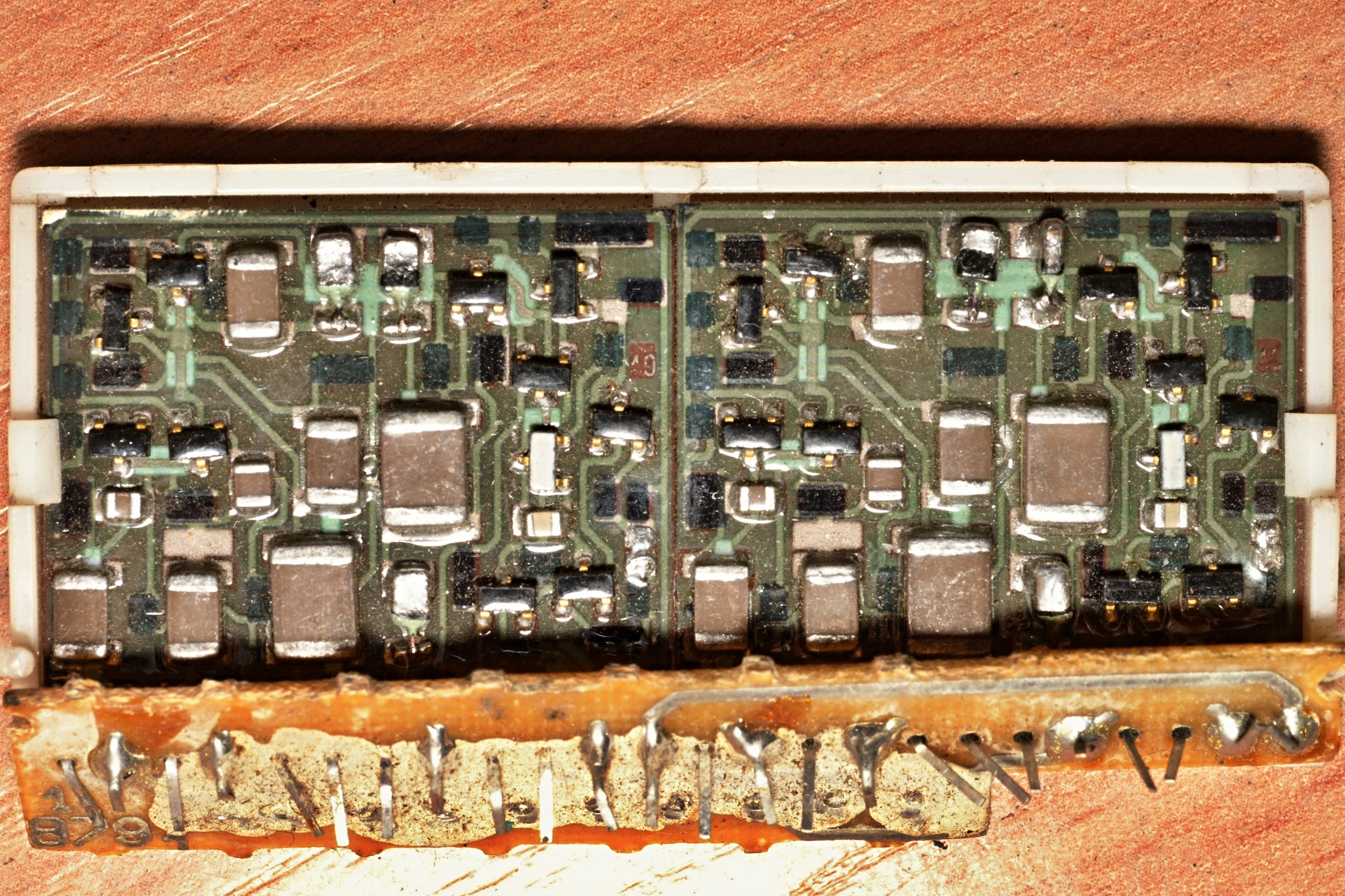

(фото Сергея aka Camuflage-Spb)


(фото Сергея aka Camuflage-Spb)

Источники:

1. Полный усилитель ЗЧ "ВЕГА 50У-122С" - "Радио" №5, 1992.
