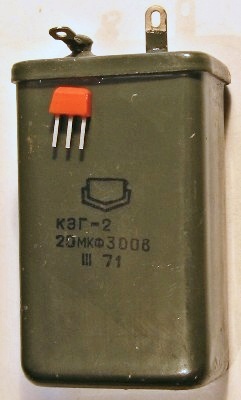

КЭГ-2

Старый тип конденсаторов, встречается в литературе с конца 40-х годов.

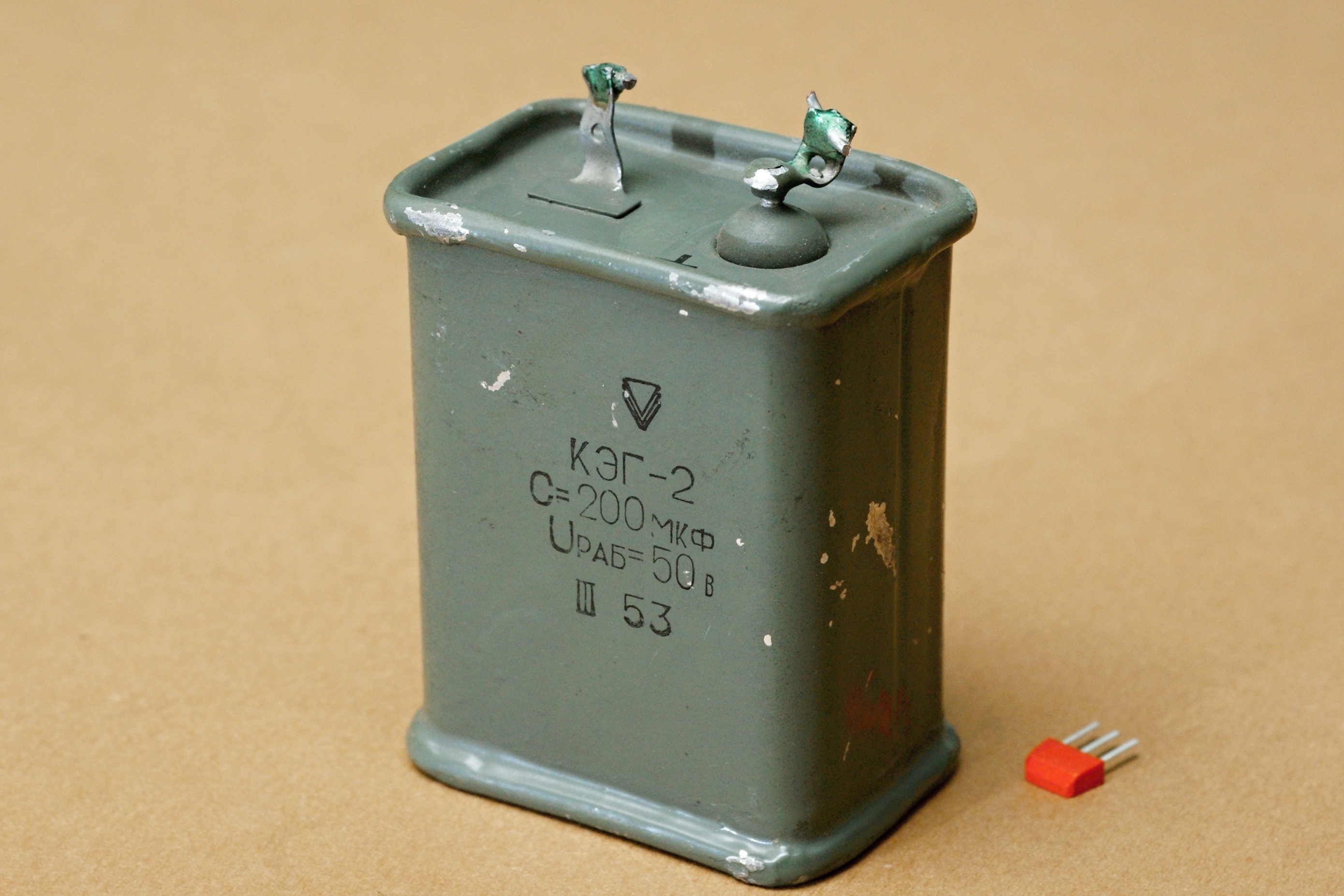

   Конденсатор Электролитический Герметизированный, 2-й тип (корпус нормальной конструкции).

   Корпус конденсатора выполнен из листовой стали и имеет такую же конструкцию, как у бумажных конденсаторов КБГ-МН.

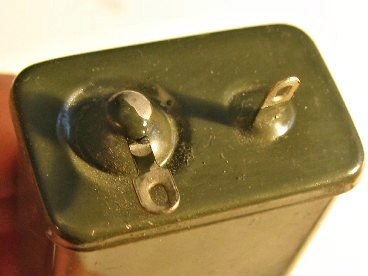

   Анод конденсатора выведен к контактному лепестку, расположенному на стеклянном изоляторе, а катод соединен с корпусом.

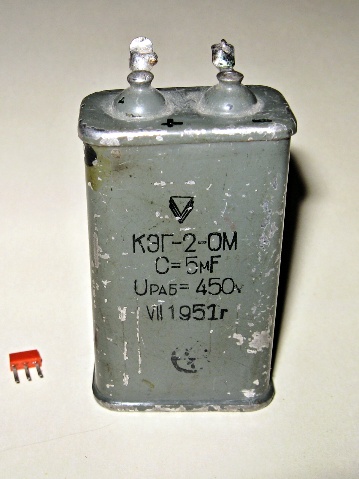

   Контактный лепесток для припайки монтажного проводника к корпусу (катоду) приваривается рядом с выводным изолятором (у ранних выпусков были варианты и с обоими изолированными выводами).

   Рекламный листок на них с Всесоюзной промышленной выставки 1956 года.

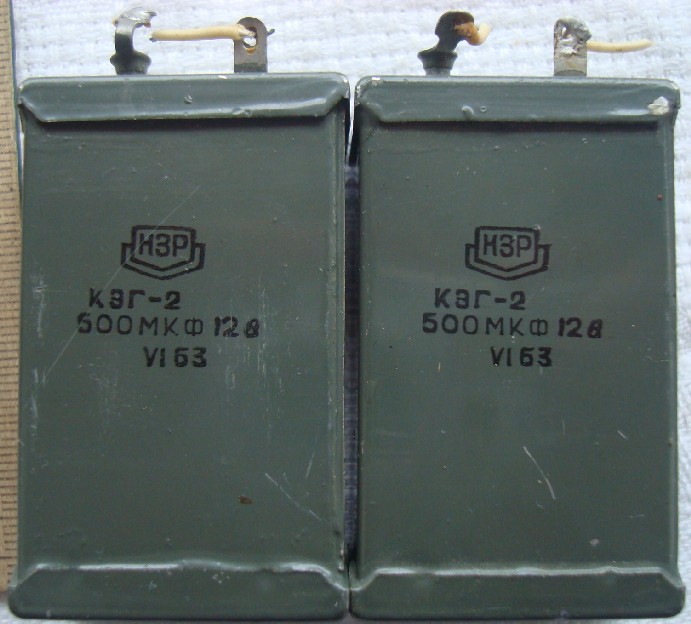

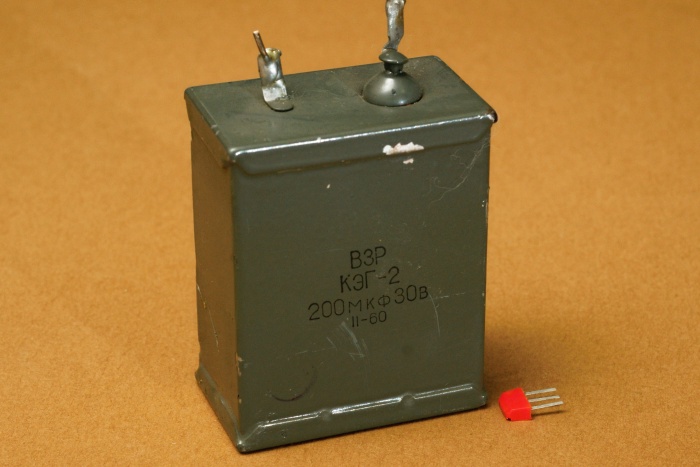

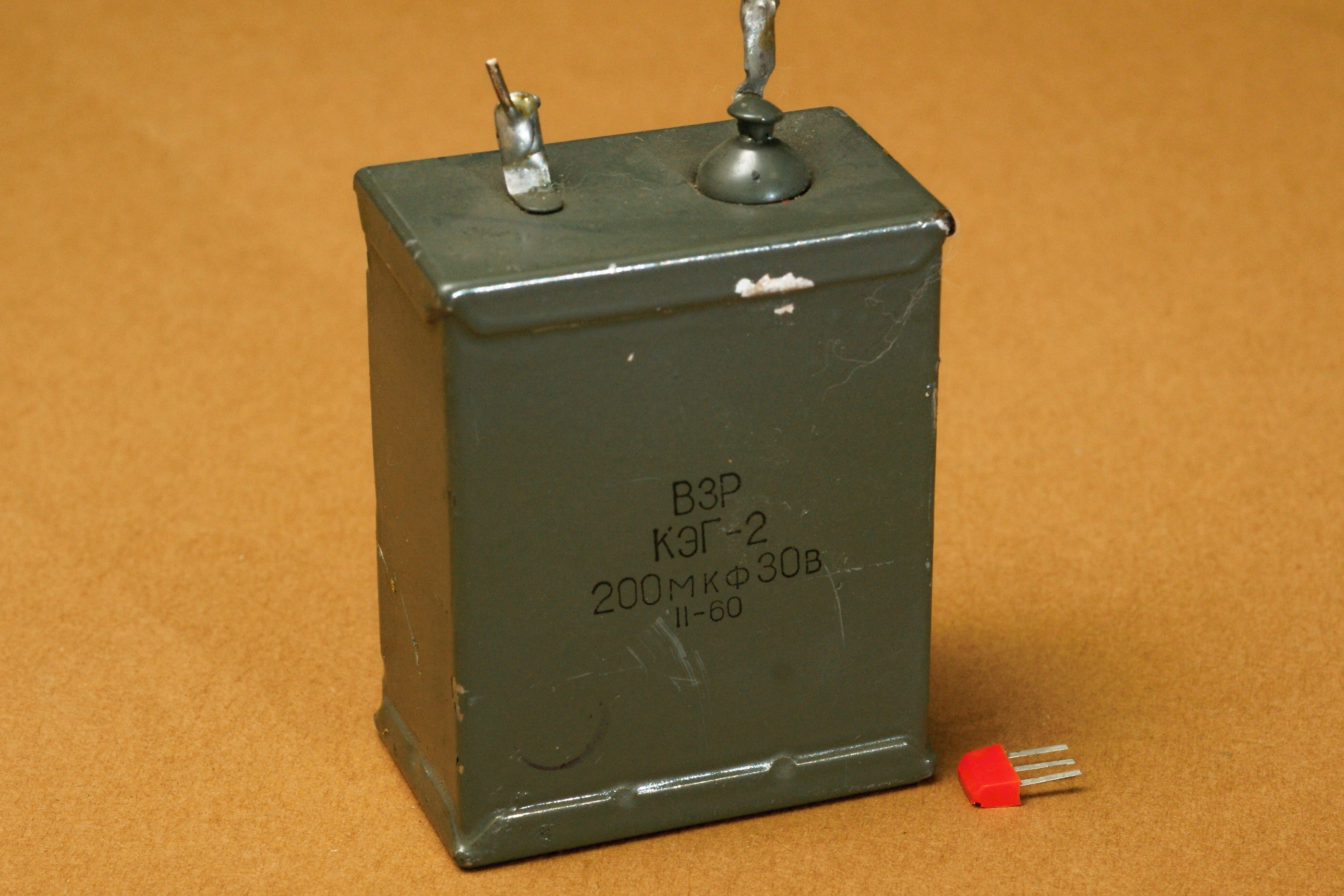

   Производители - у ранних выпусков питерский ГосНИИ резисторов и конденсаторов, известный нам как НИИ "Гириконд" (полагаю, он был и разработчиком), а затем и Новосибирский завод радиодеталей (ныне ПО "Оксид"); изредка встречаются образцы и от Воронежского завода радиодеталей (aka Воронежский конденсаторный завод).

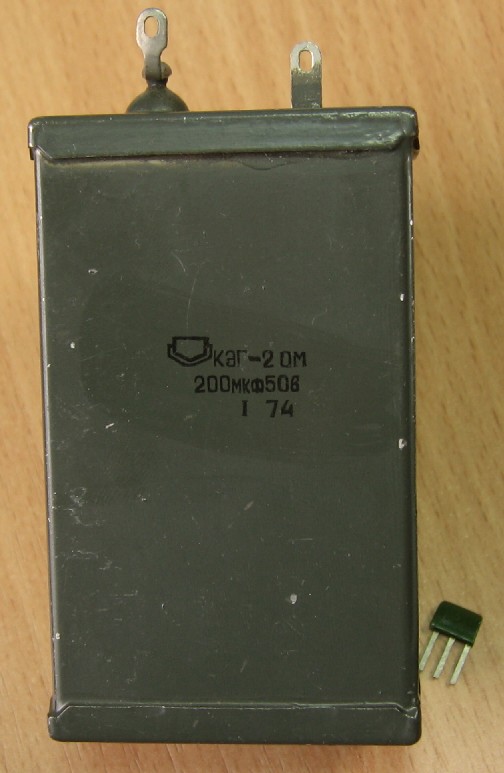

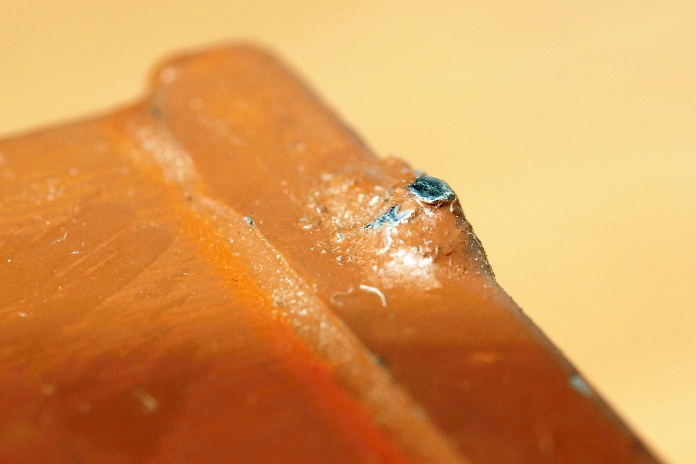

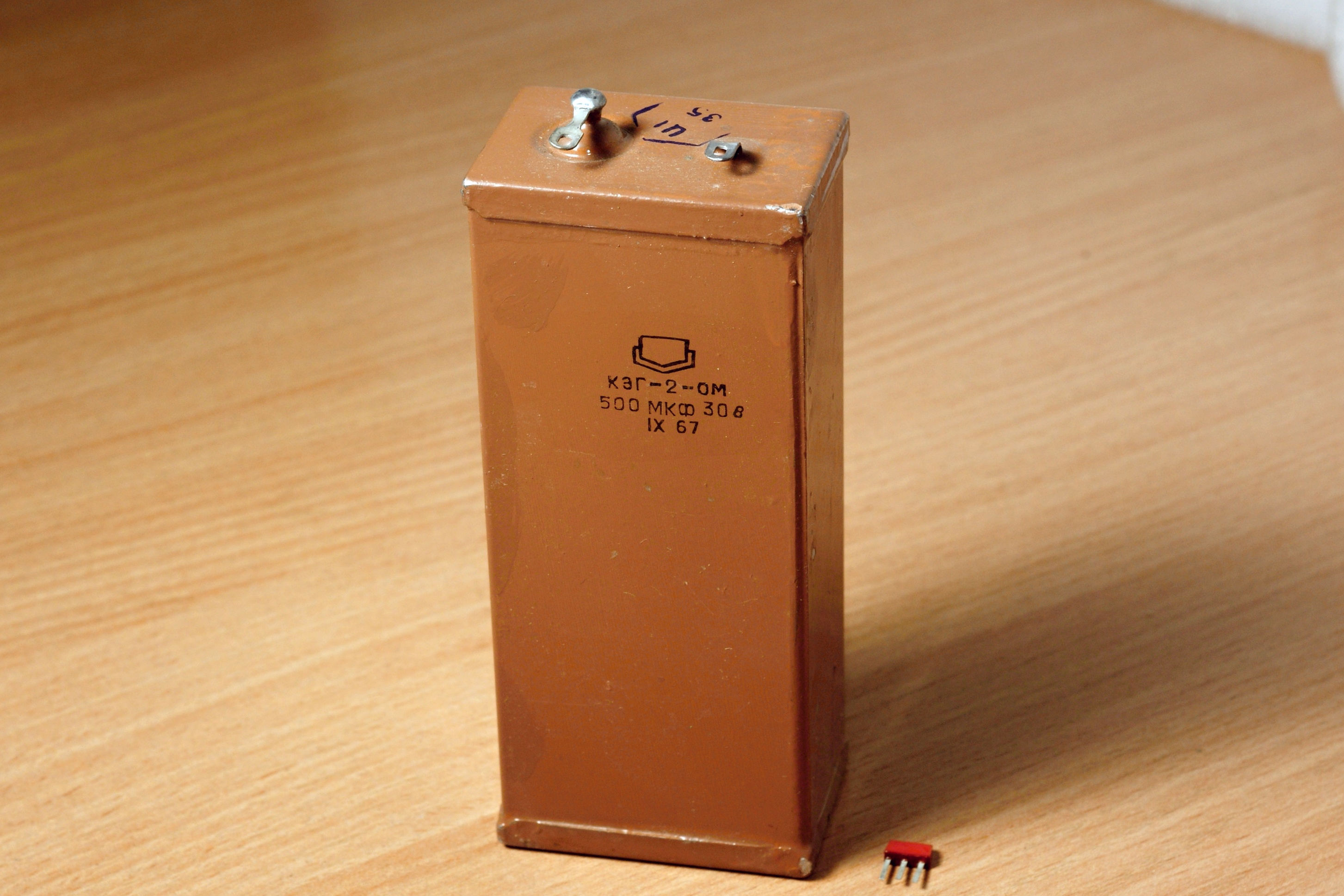

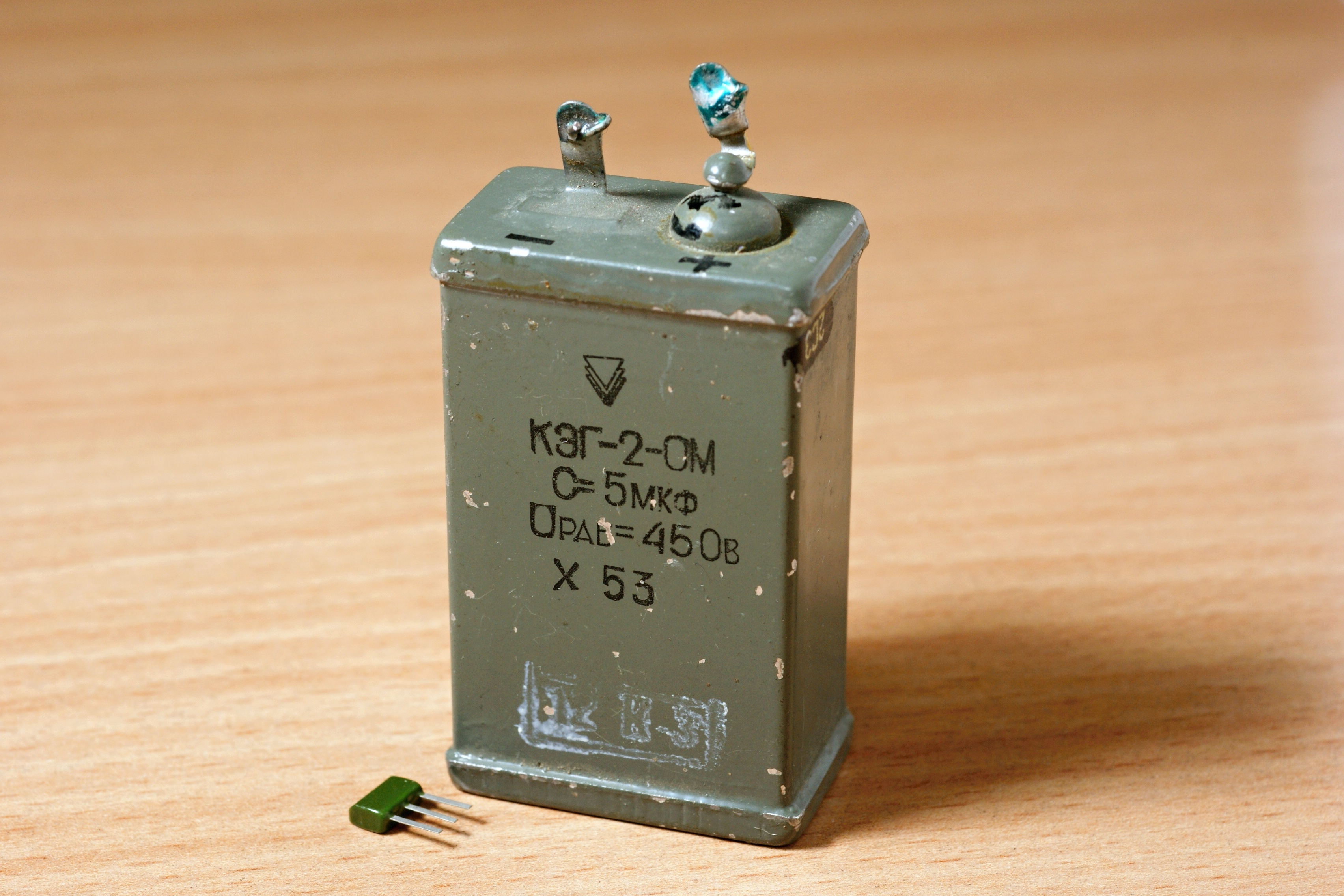

(О)собо (М)орозоустйчивый - редкий вариант этого конденсатора, работающий от -60°С :


(фото с форума Портативное ретрорадио)

Источники:

1. Левитин М.А. Конденсаторы и сопротивления. Каталог. Бюро технической информации. Москва, 1950.
2. А.С.Балакшин. Справочник по усилительным устройствам звукового кино. Под общей редакцией К.А.Ламагина. Издание 3-е, переработанное и дополненное. - Госкиноиздат, Москва, 1953.
3. Конденсаторы и сопротивления. Малинин Р.М.- М. Воениздат, 1959.
4. Алексеев Н.Г., Прохоров В.А., Чмутов К.В. Современные электронные приборы и схемы в физико-химическом исследовании, изд. 2-е, переработанное и дополненное. Изд. "Химия", 1971.
5. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977.
