КБВД

(К)онденсатор (Б)умажный, ВД - с (В)ыравниванием (Д)авления?

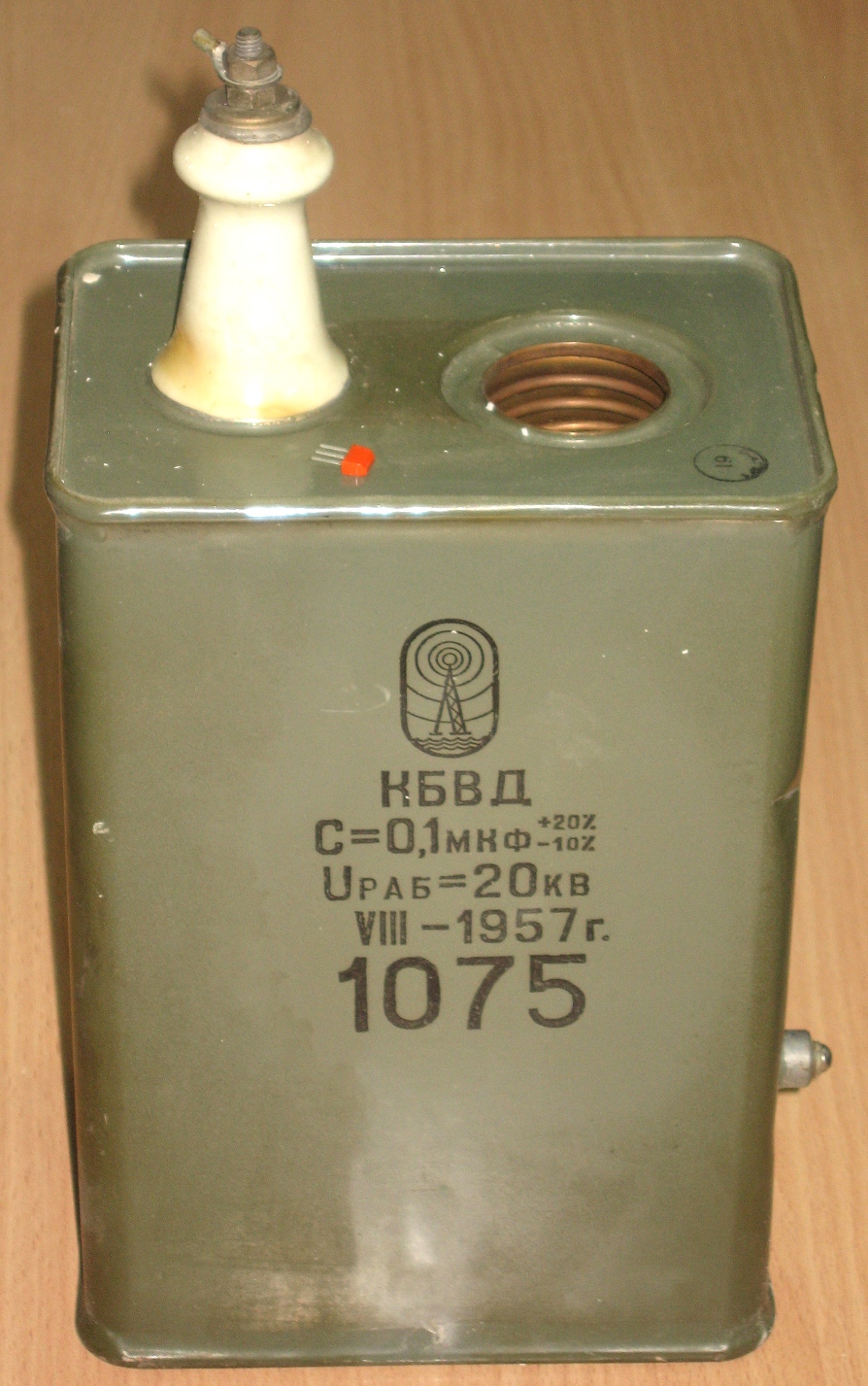

Высоковольтные бумаго-масляные конденсаторы.

Выпускались под заказ Московского Государственного Университета, на каждом свой индивидуальный номер. Любопытно, что известно всего два экземпляра, и оба - практически "соседи", выпущены одновременно.

В справочной литературе не встречаются. По характеристикам - примерные аналоги КБГ-П. Предназначены для работы в высоковольтных выпрямителях, умножителях и проч.; вероятнее всего, под слоем масла (судя по сильфону).

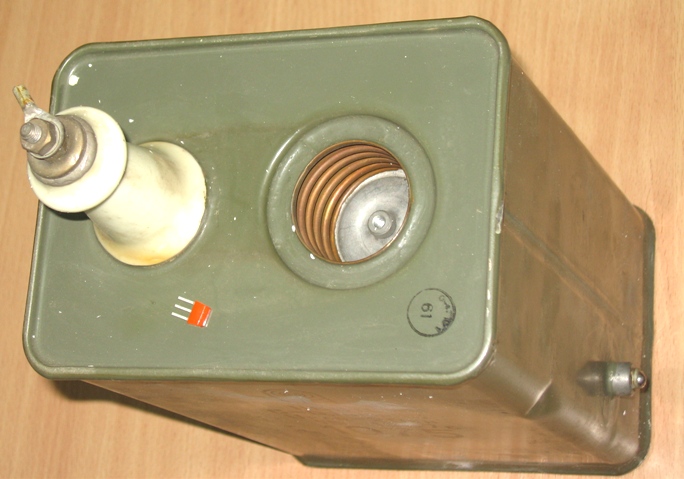

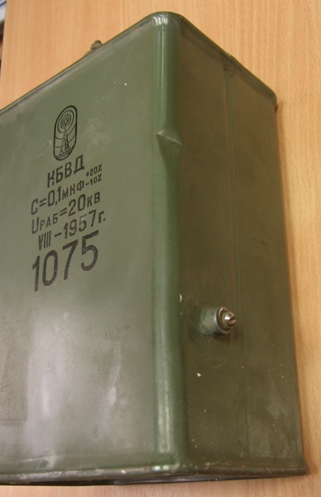

Один вывод идет на изолятор, второй вывод - корпус. Могут работать под давлением или в разреженной атмосфере (имеется гофра).

Производитель - ленинградский Опытный завод при НИИ-33, ныне завод "Прибой".

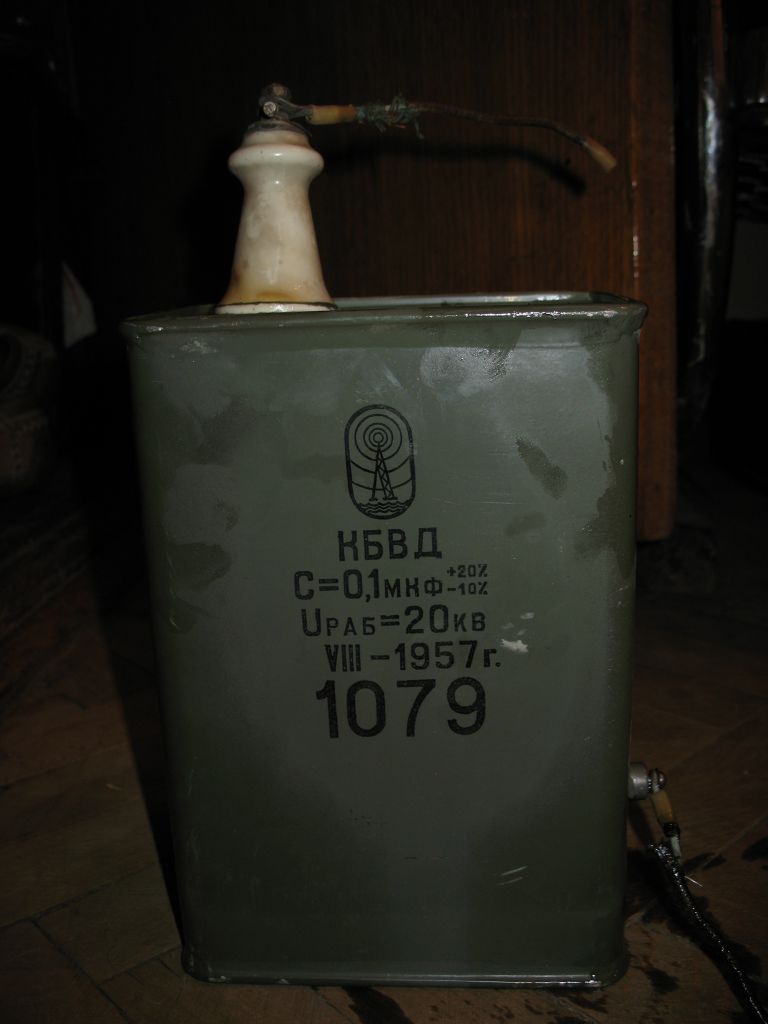

(фото с форума Flyback.org.ru)

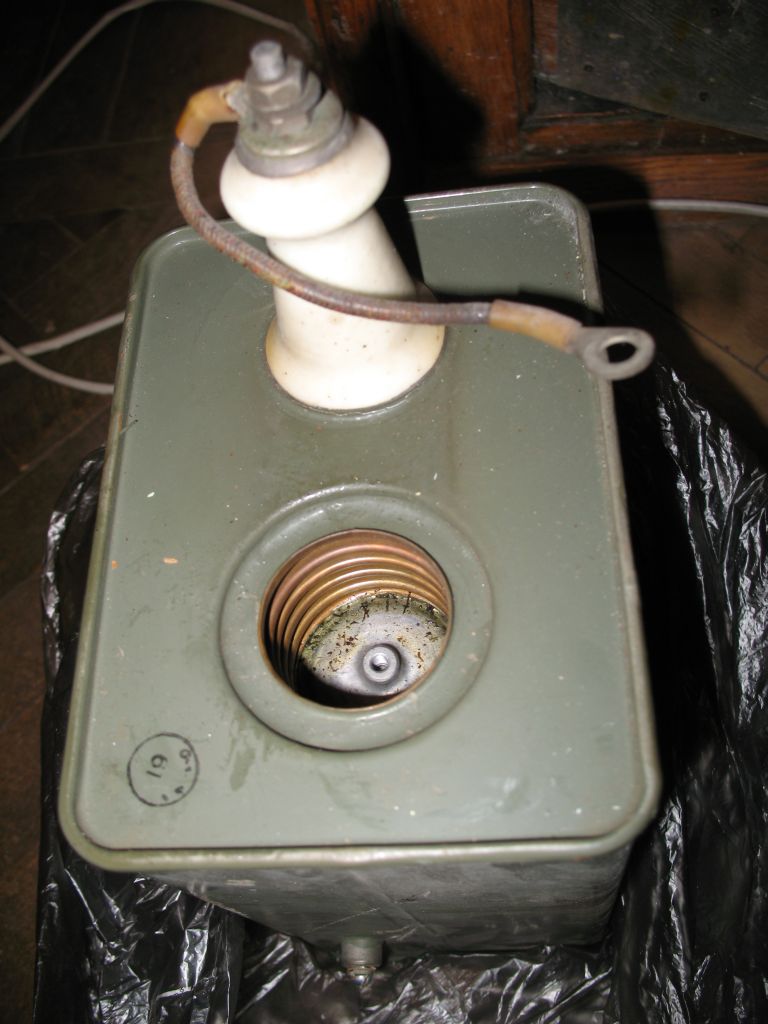

(фото с форума Flyback.org.ru)
