816ая серия

Серия состоит из различных аналоговых схем - усилителей и пр.

Разработчиком серии был питерский ВНИИ электроизмерительных приборов (ныне НИИ Электромера), производитель - "Микроприбор", г.Львов (Украина).

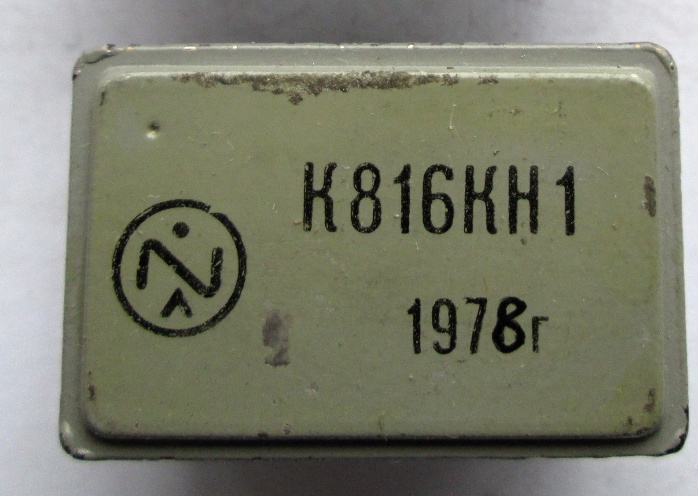

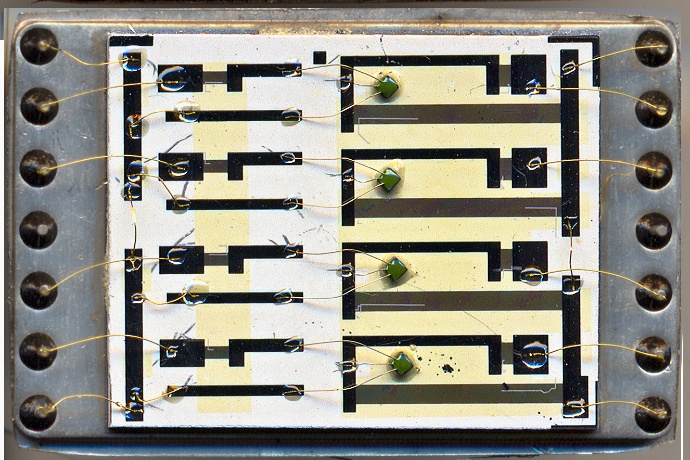

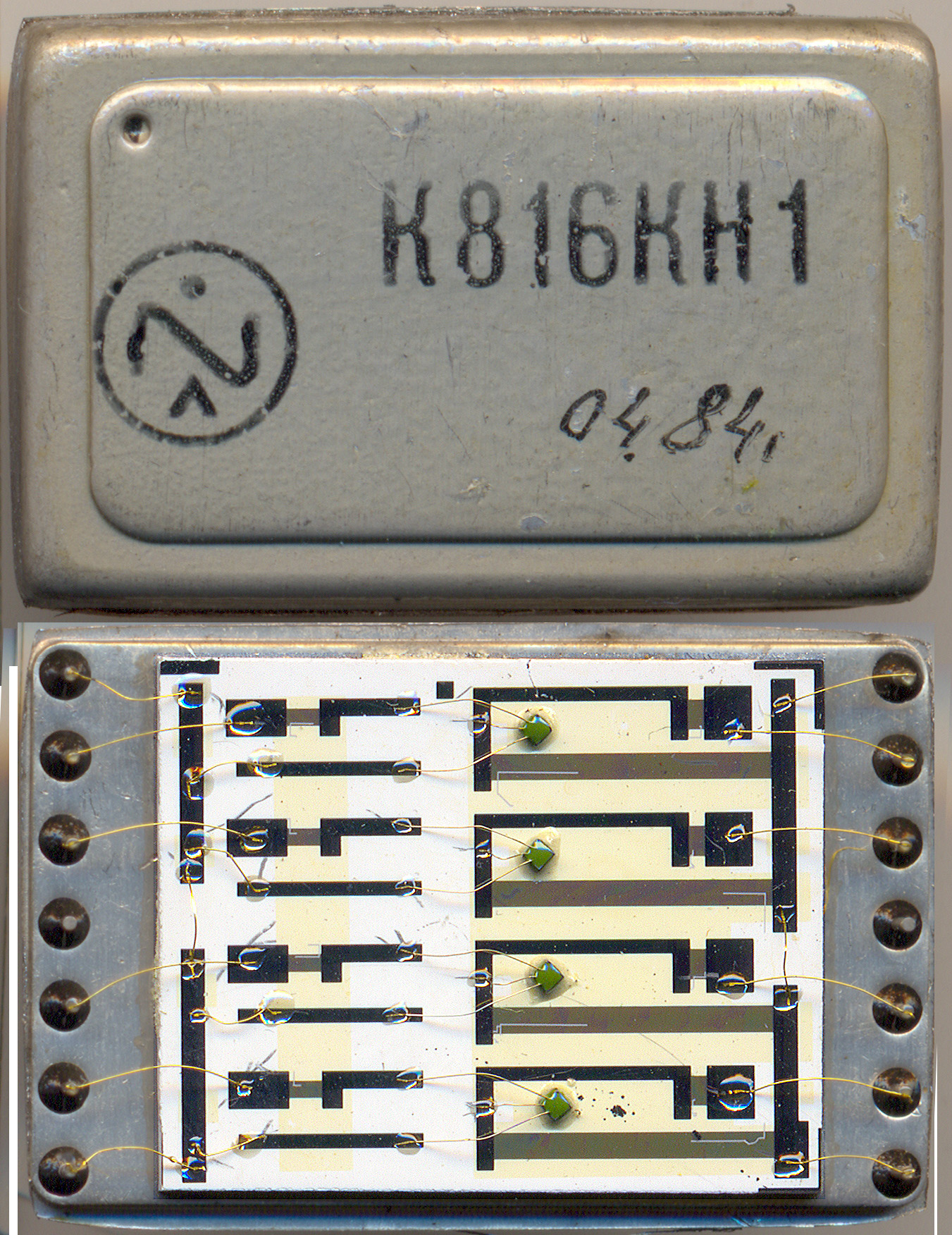

К816КН1


(фото с форума "Портативное ретрорадио")

Микросборка К816КН1 предназначена для преобразования входных сигналов, поступающих от цифровых элементов в ток положительной или отрицательной полярности, необходимый для управления переключателем опорных напряжений типа К814КН1.

Справочный лист на неё.


(фото Александра Назаренко)

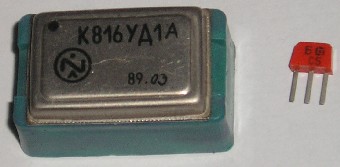

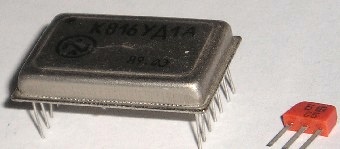

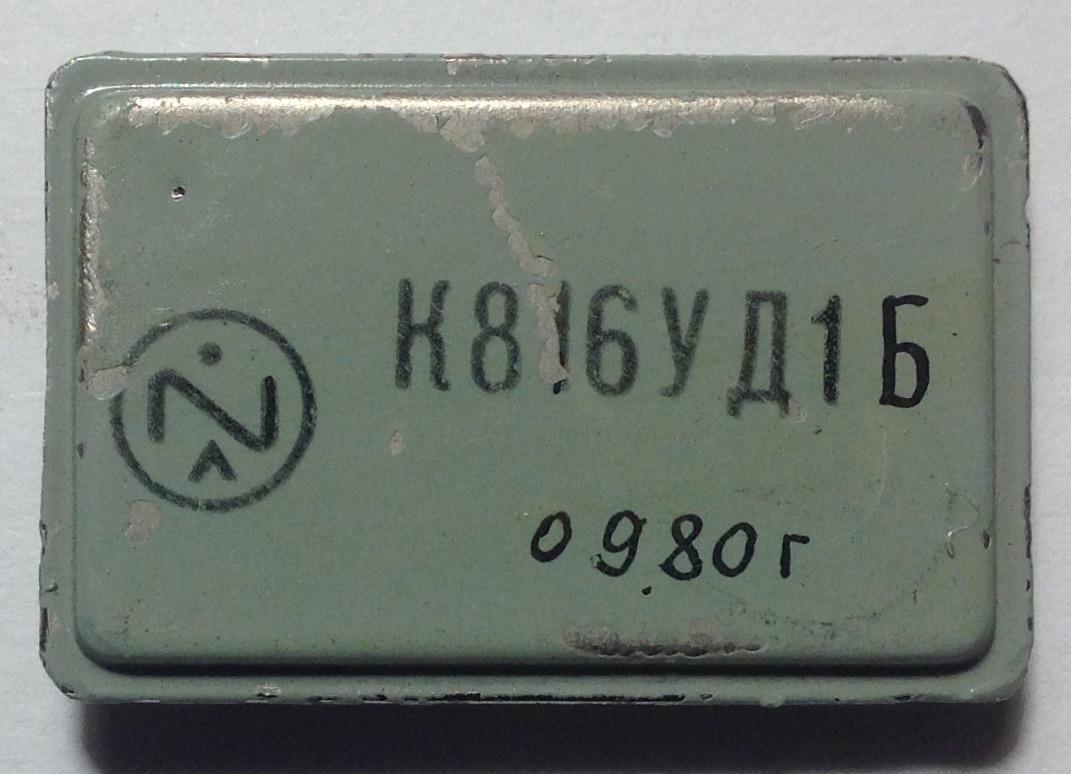

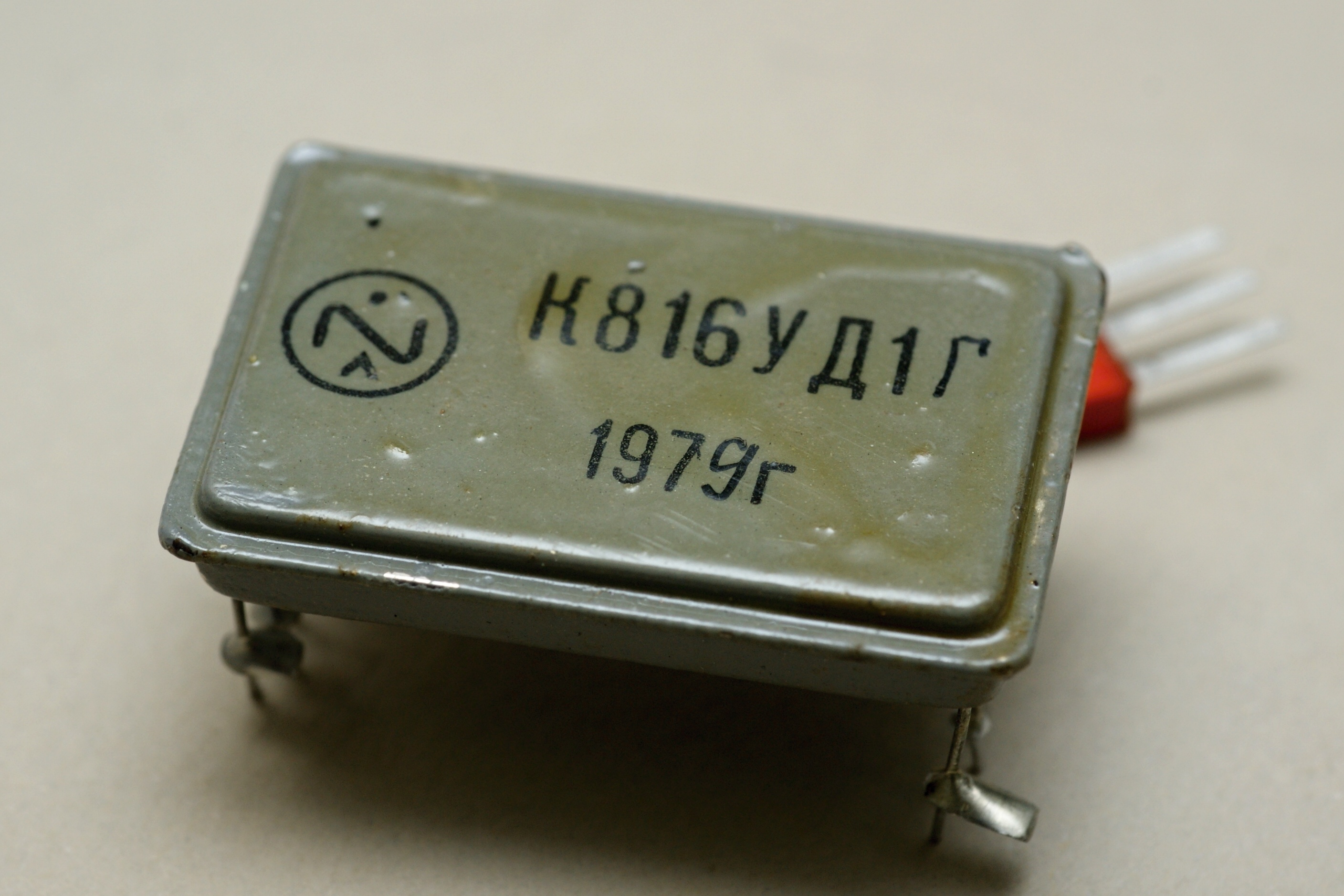

К816УД1А - К816УД1Д

Прецизионные операционные усилители. Самая старая микросхема серии, выпуск был начат в 1975 году.

Коэффициент усиления (1...4)х105 (в зависимости от буквы), напряжение смещения 0,5 мВ, входной ток 300 нА. Особенность - возможность работы с большими уровнями входных синфазных сигналов, до 10 В.

Копия паспорта, а также справочный листок на них (с разрешения Издательского Дома Додэка-XXI).

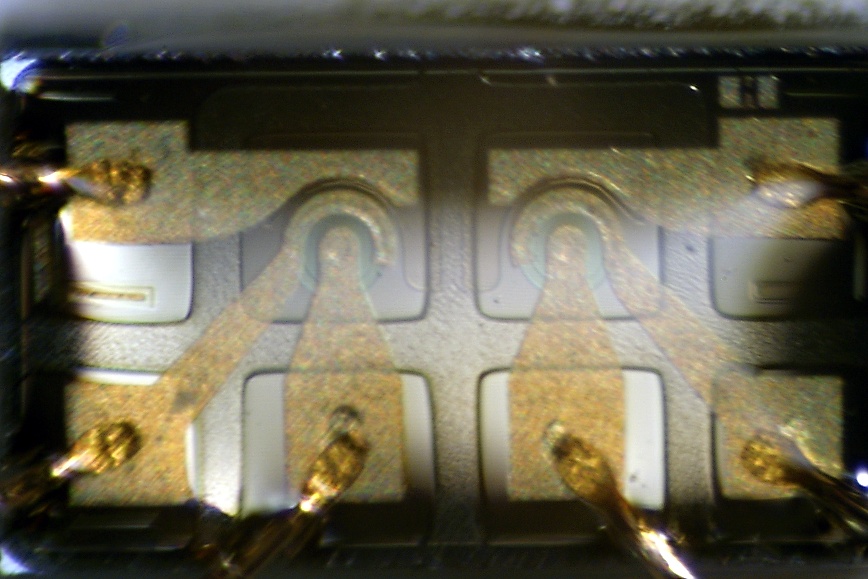

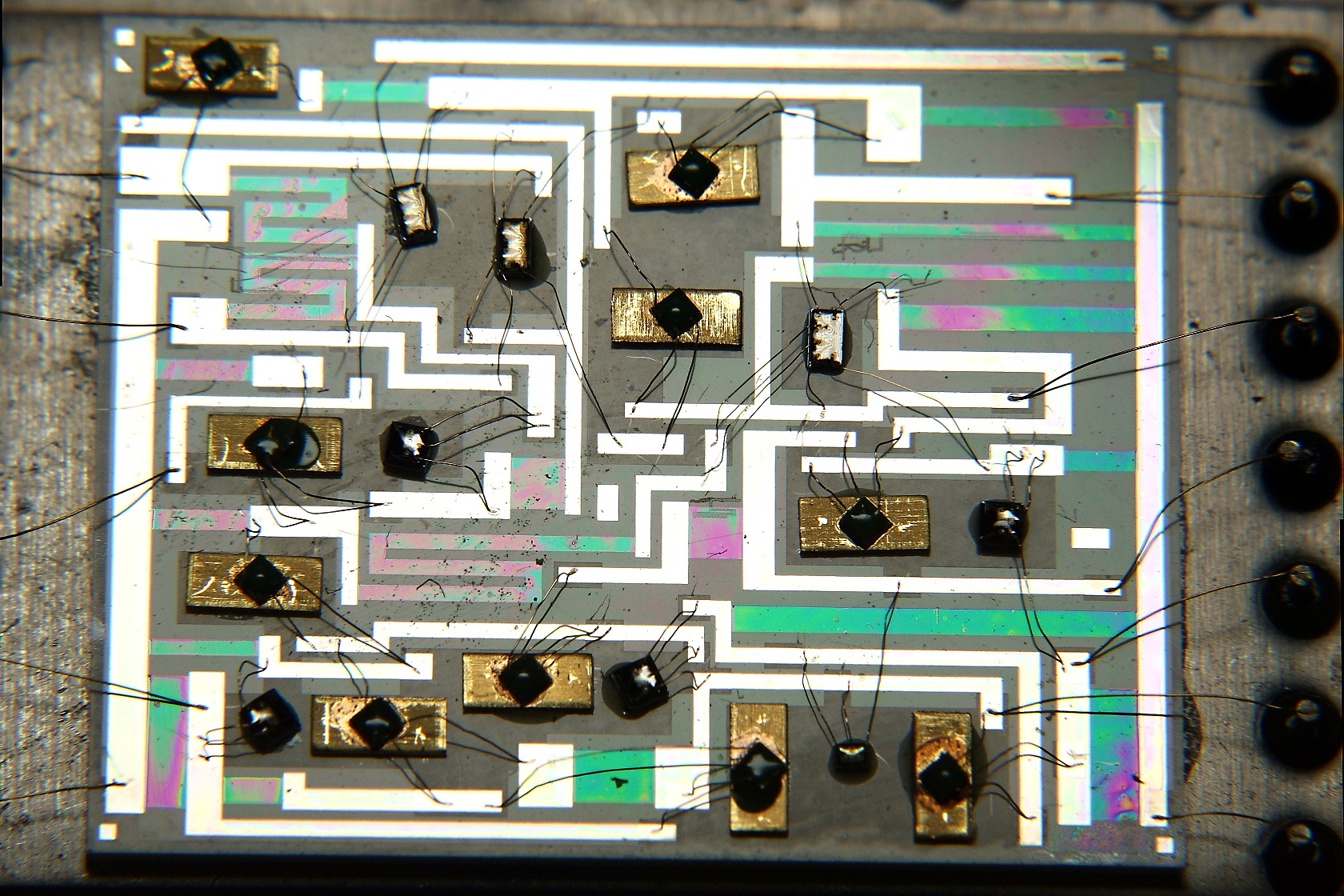

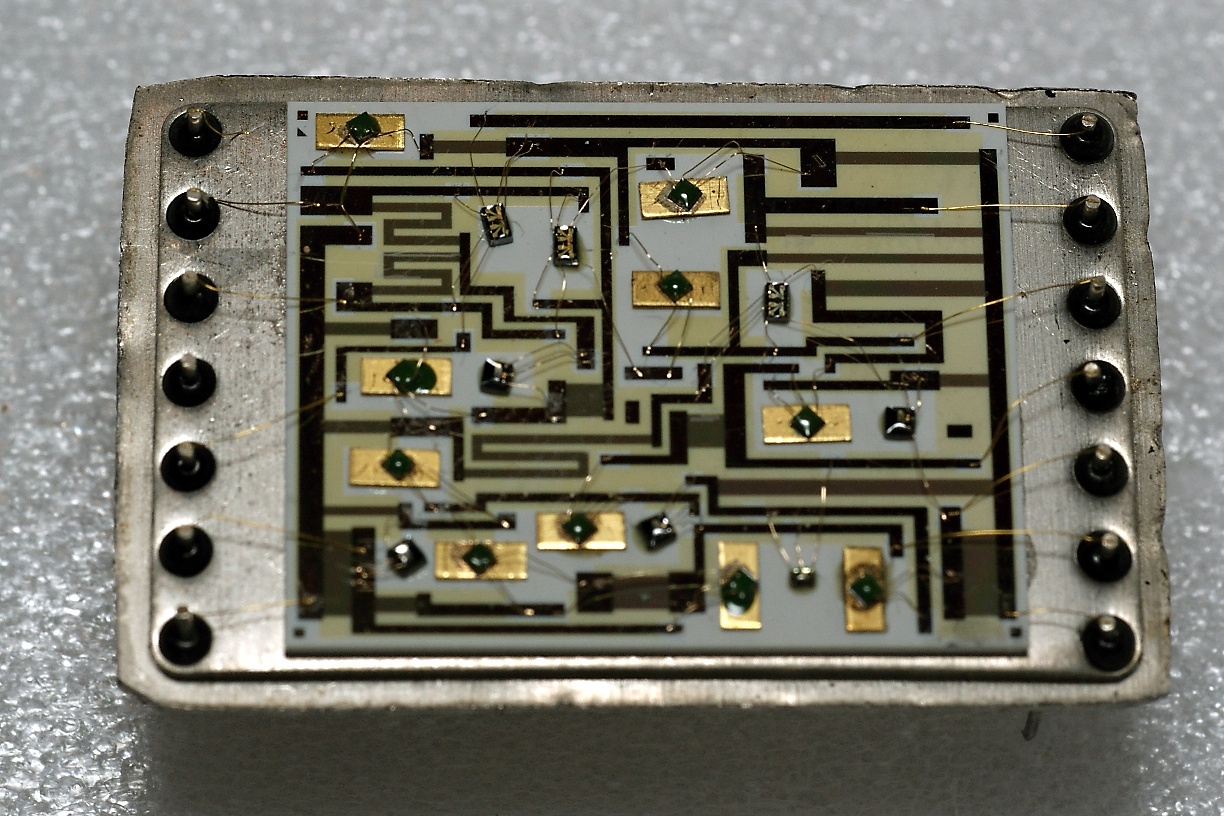

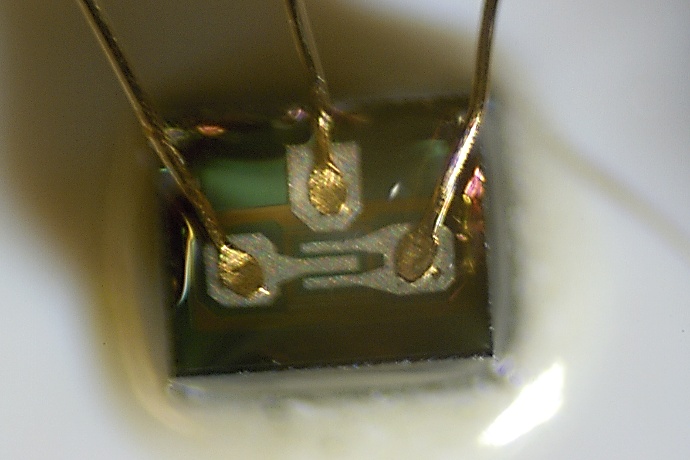

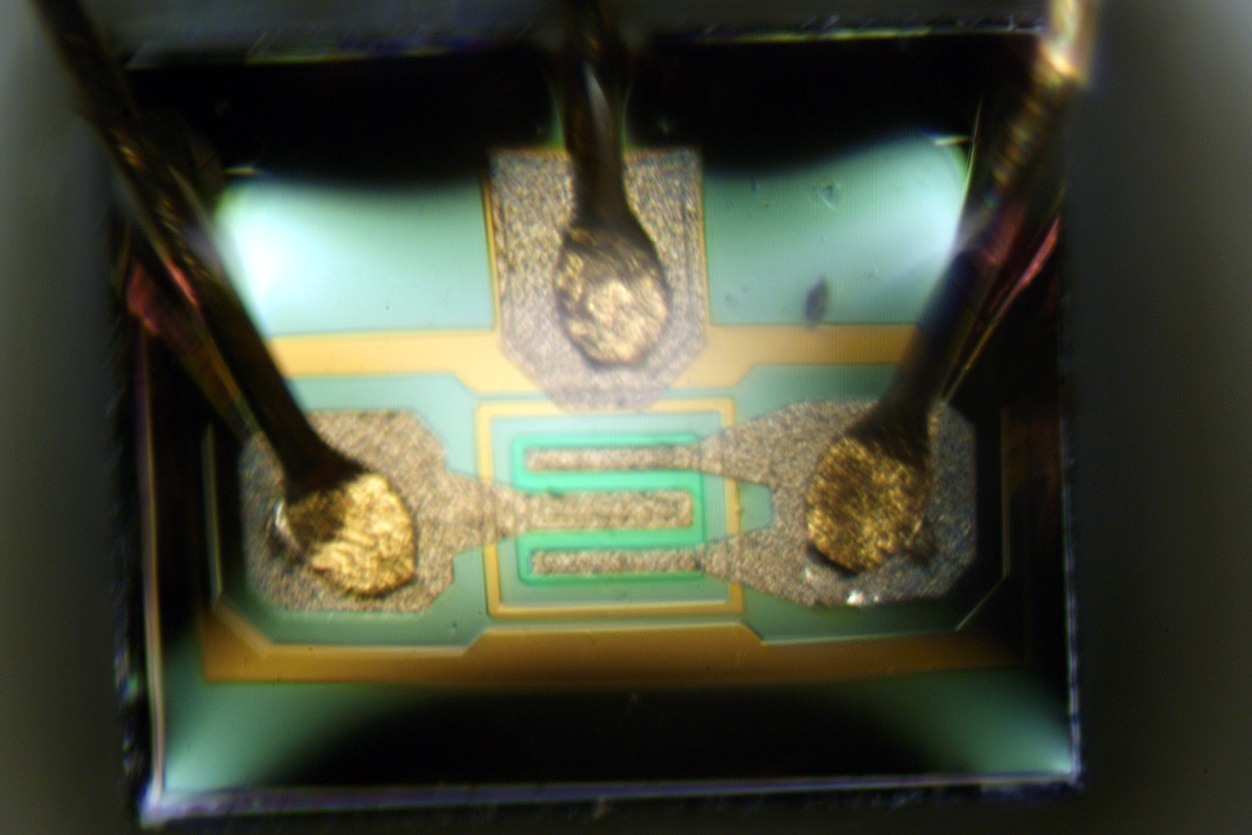

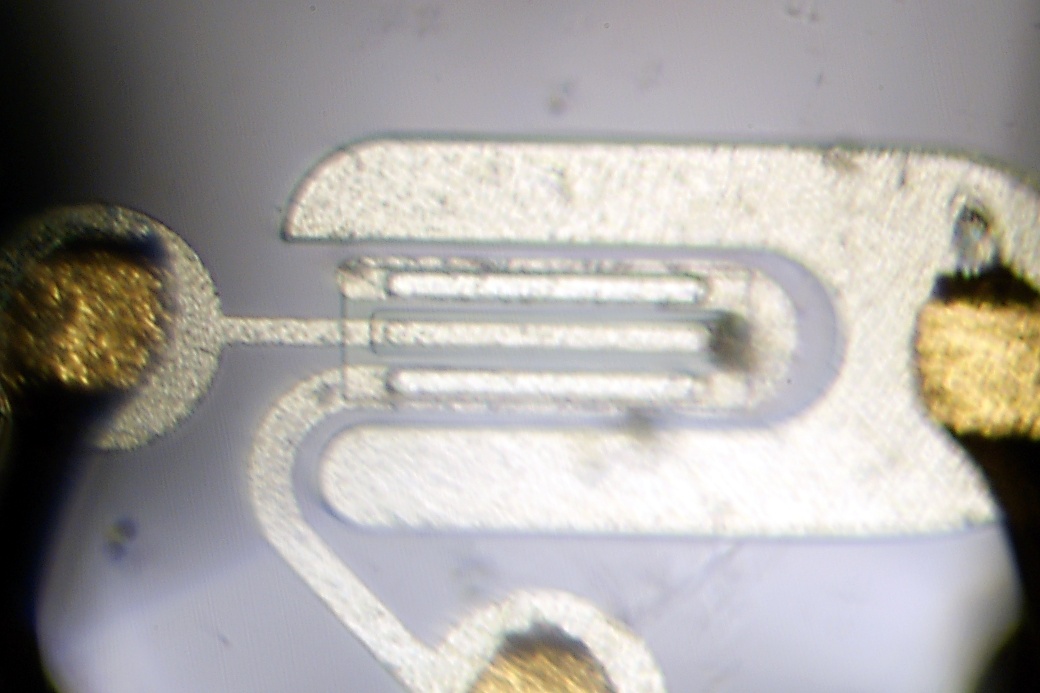

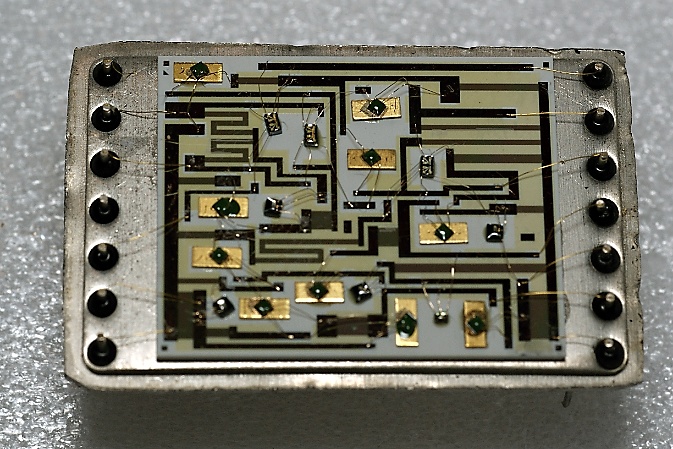

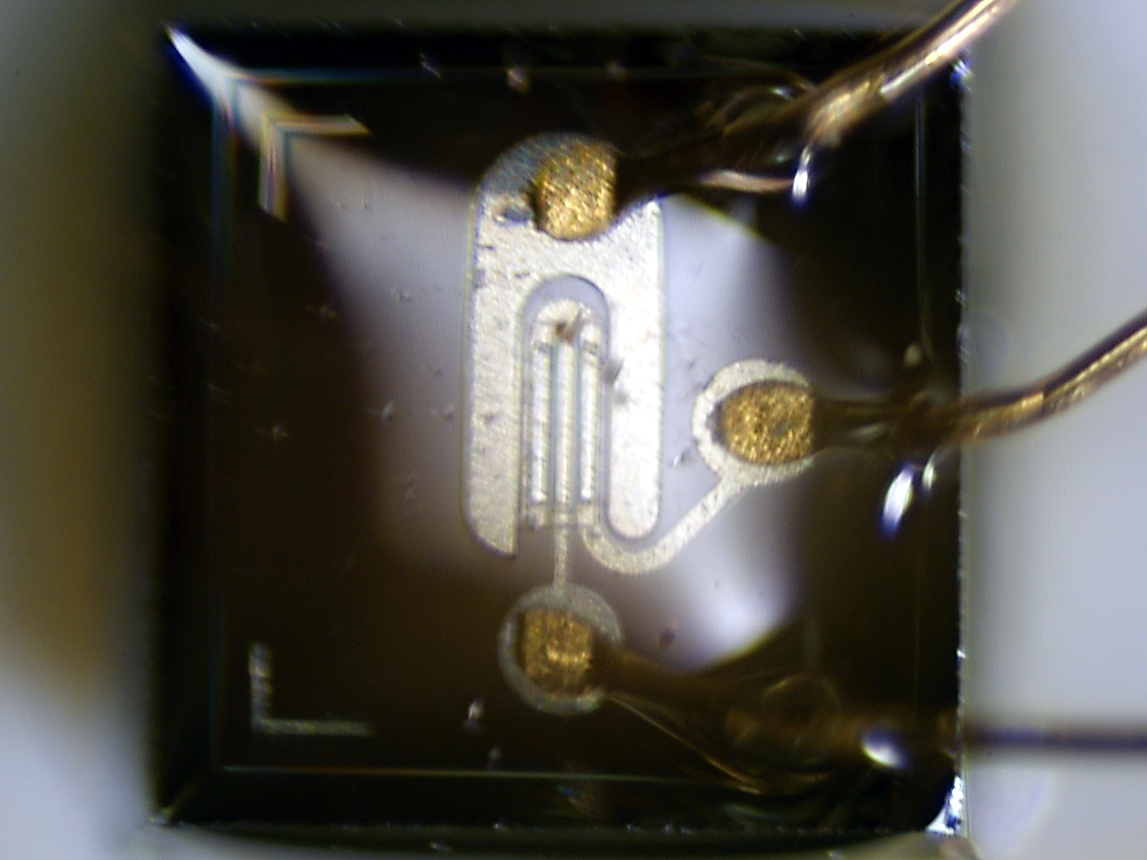

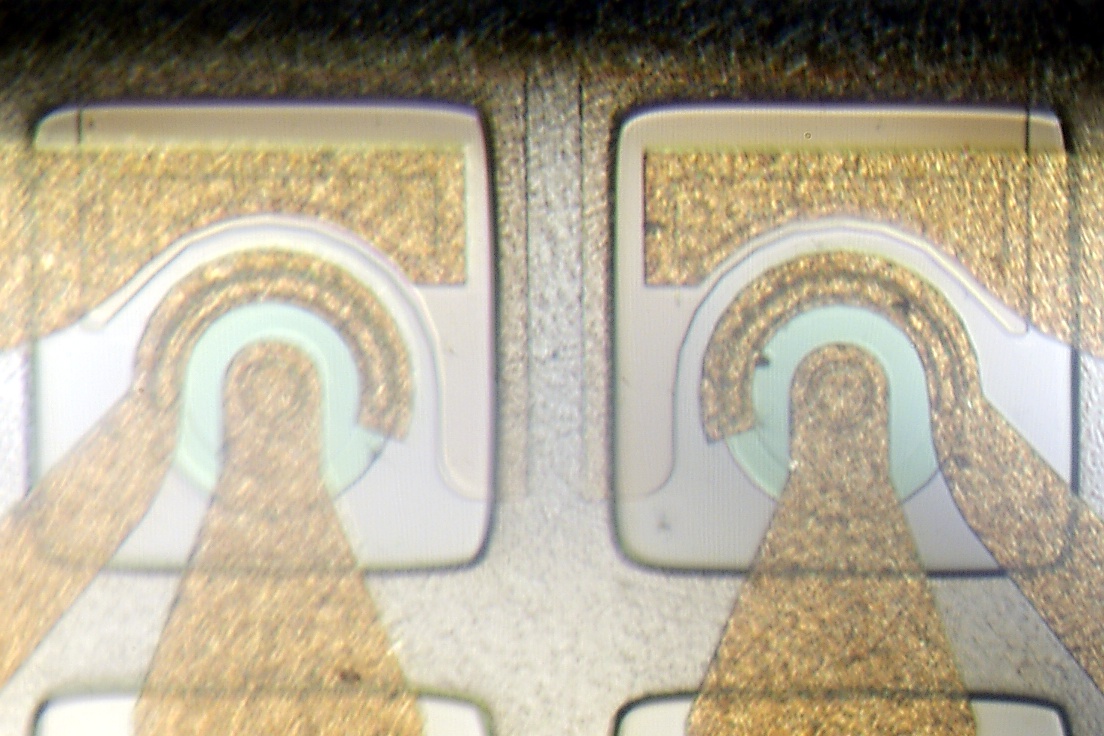

Усилитель реализован на дискретных транзисторах:


(фото с Форума радиодеталей)

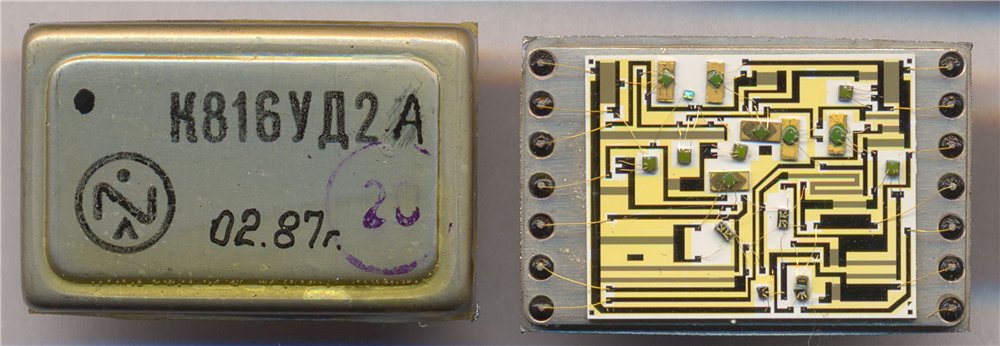

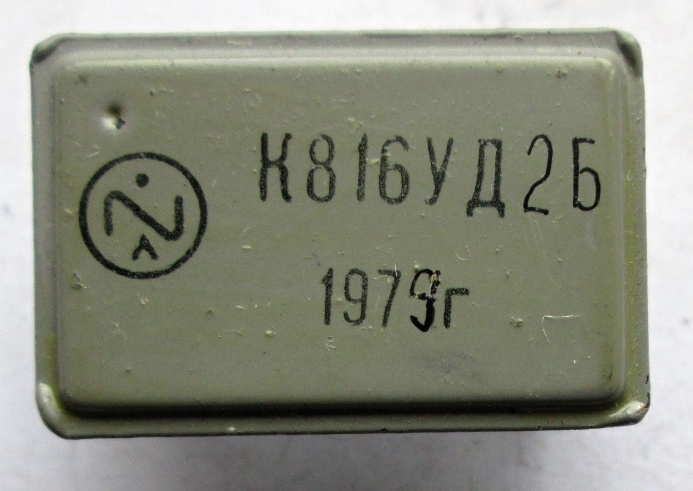

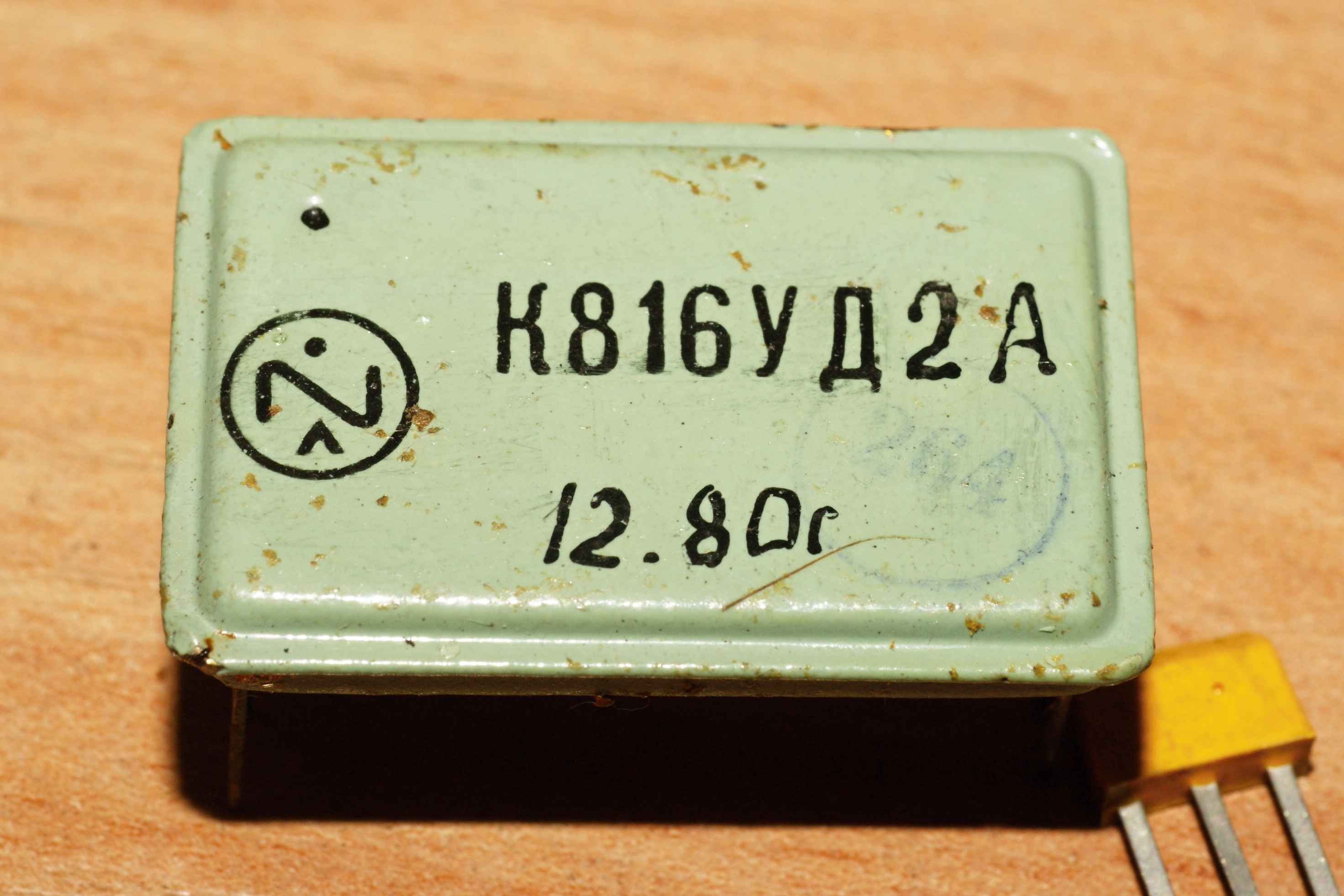

К816УД2

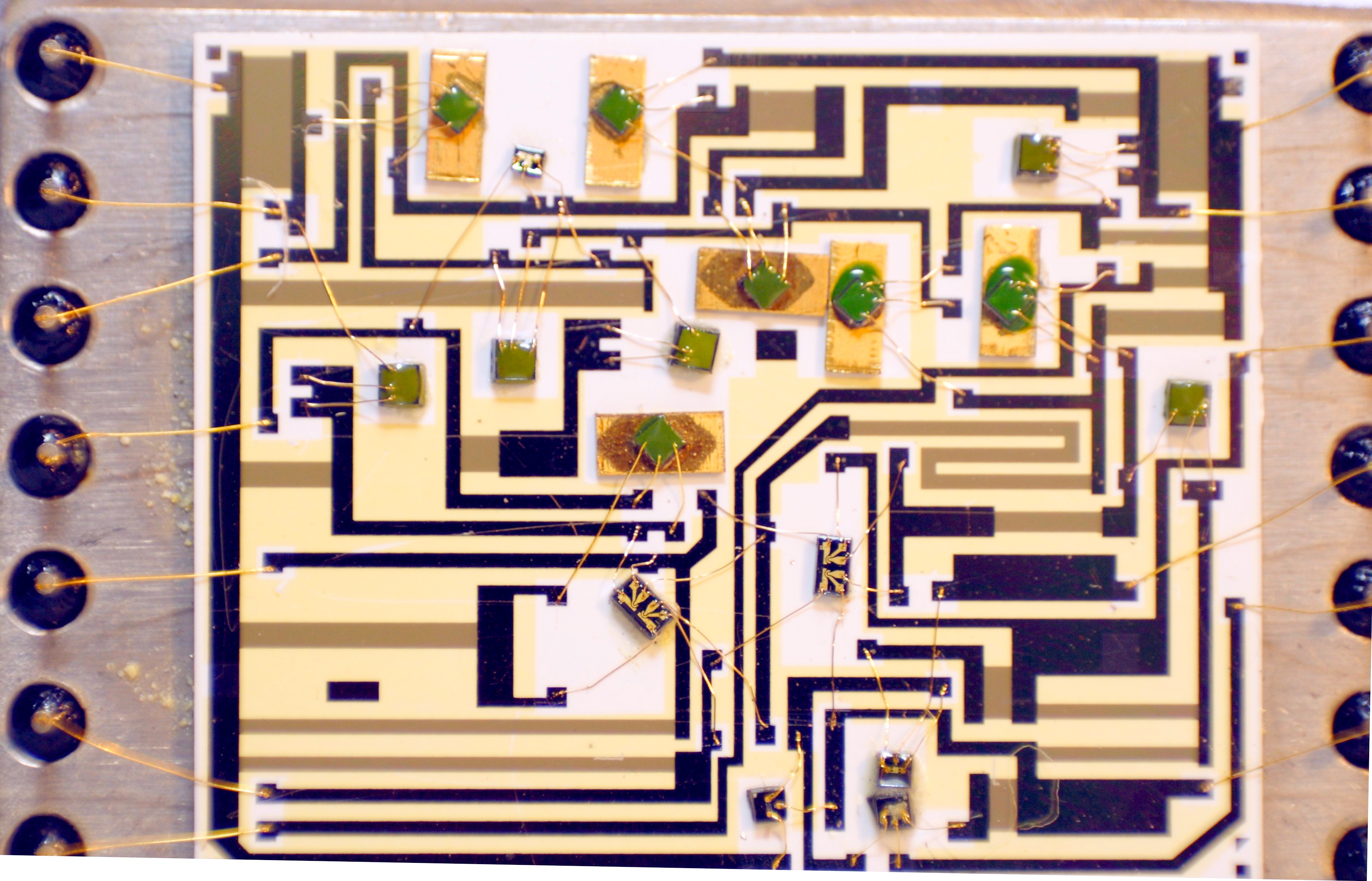

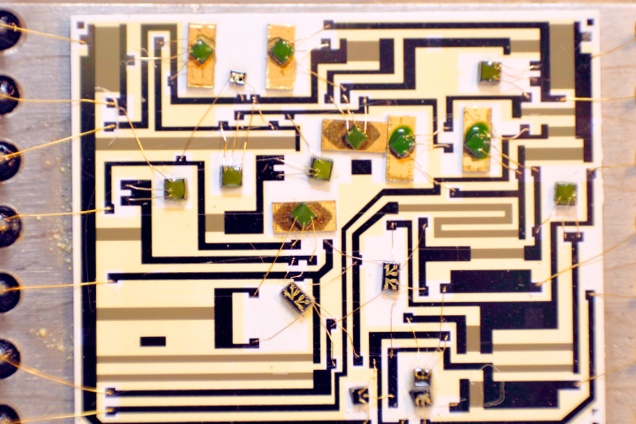

Операционный усилитель К816УД2 подобен К816УД1, с небольшим отличием - входной каскад УД1 выполнен на составных n-p-n транзисторах, а входной каскад УД2 выполнен с применением полевых n-канальных транзисторов с p-n-переходом. Подробности можно посмотреть в том же справочном листке (с разрешения Издательского Дома Додэка-XXI).


(фото с форума Отечественная радиотехника XX века)


(фото с форума Радиокартинки)


(фото с форума "Портативное ретрорадио")

Источники:

1. Операционные усилители с непосредственной связью каскадов/В.И. Анисимов, М.В. Капитонов, Н.Н. Прокопенко, Ю.М. Соколов. - Л.: Энергия. Ленингр. отд-ние, 1979 (Б-ка по радиоэлектронике; Вып. 63).
2. Микросхемы и микросборки специального назначения. Каталог. Под общей редакцией канд.техн.наук И.Д. Голото и канд.техн.наук Ю.В. Исаева. ЦНИИТЭИприборостроения, Москва, 1980.
3. Микроэлектронные устройства и элементы. Каталог. - Машприборинторг.
4. Операционные усилители и компараторы. - М., Издательский дом "Додэка-2000", 2002.
