Серия включает в себя пару бескорпусных микросхем - дифференциальных аналоговых МОП-ключей.
Информационный буклет 1975 года и вырезка из каталога про неё.

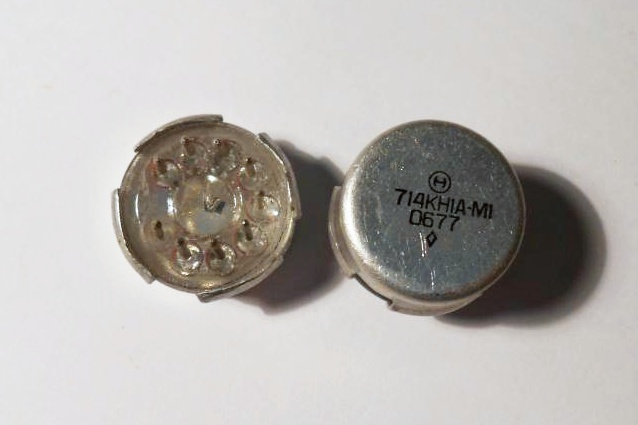

(фото Александра Назаренко)
Микросхемы представляют собой дифференциальный аналоговый ключ напряжения
со схемой управления. Содержат 6 интегральных элементов (3 полевых транзистора, 2 диода,
1 резистор).
Производитель - новосибирский "Восток".
Назначение выводов: 1 — управление 2; 2 — управление 1; 3 — выход 1; 4 — вход 1; 5 — свободный; 6 — выход 2; 7 — вход 2; 8 — управление 4; 9 — управление 3.

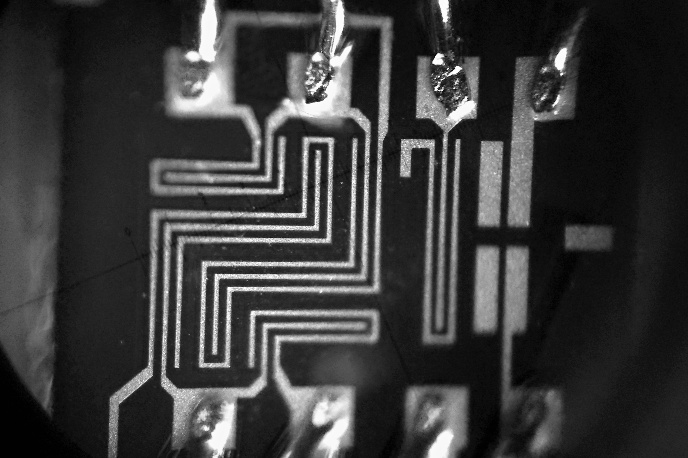

(фото Александра Назаренко)
 | Номинальное входное напряжение ± 10 В ±5% |
| Номинальное управляющее напряжение 15 В ± 5% |
| Номинальное управляющее напряжение 4...15 В ±5% |
| Ток потребления цепи управления 0,1...3 мА |
| Максимальный ток закрытой схемы < 10 нА |
| Сопротивление в открытом состоянии К714КН1А-1 40...80 Ом К714КН1Б-1 60...120 Ом К714КН1В-1 100...200 Ом |
| Разность сопротивлений в закрытом состоянии К714КН1 А-1, К714КН1Б-1 < 20 Ом К714КН1В-1 ; < 40 Ом |
| Время включения (выключения) < 0,5 мкс |

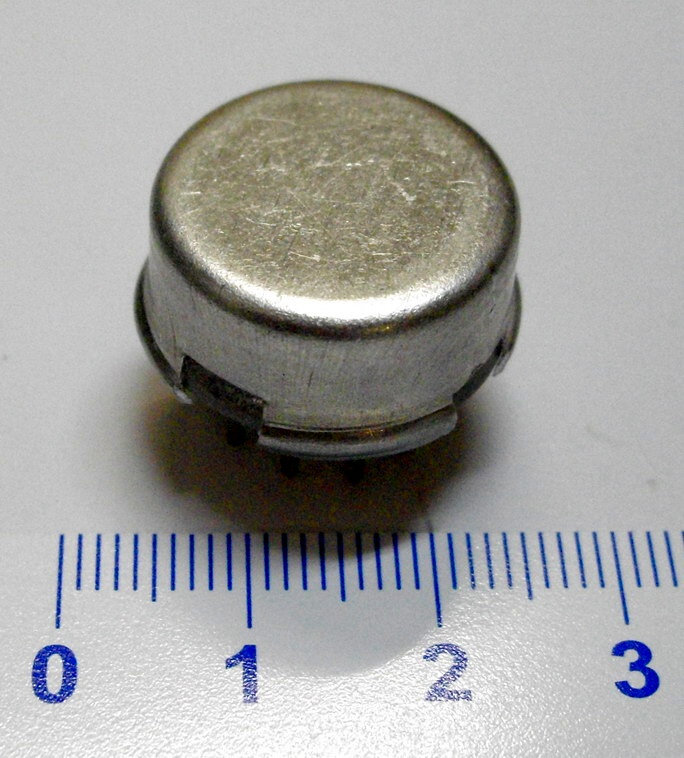

(фото Александра Назаренко)

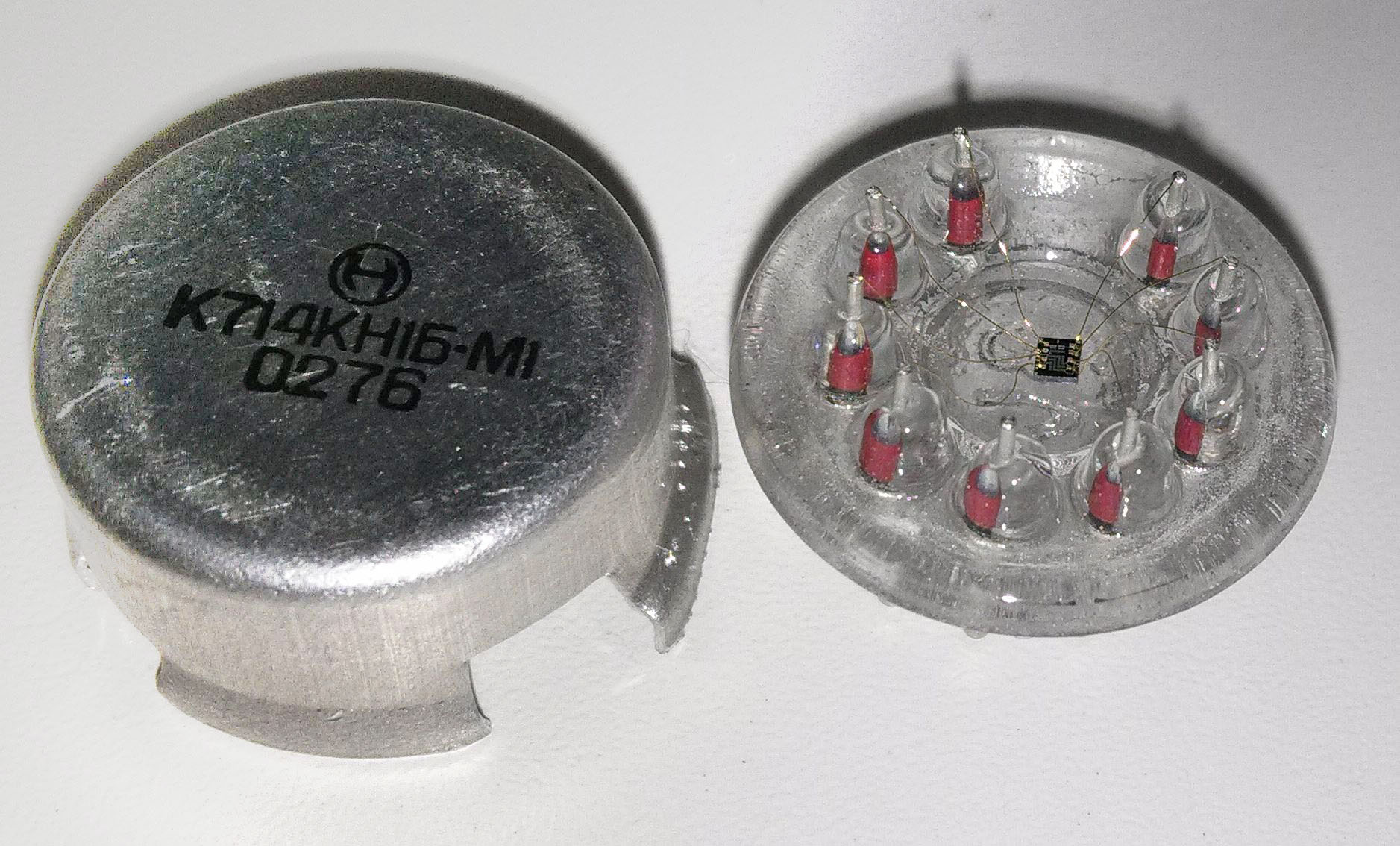

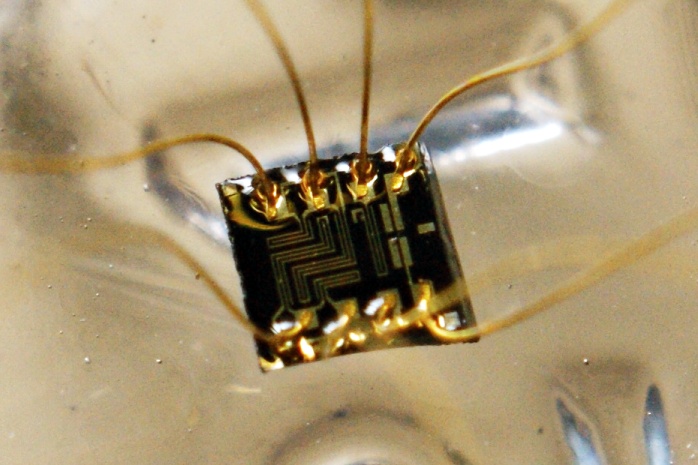

Интересен корпус в виде лампового цоколя. Собственно, это не корпус в обычном понимании, а всего лишь транспортировочный контейнер. А сама микросхема - небольшой кристалл - затем вынимается из него и устанавливается на плату гибридной микросборки.

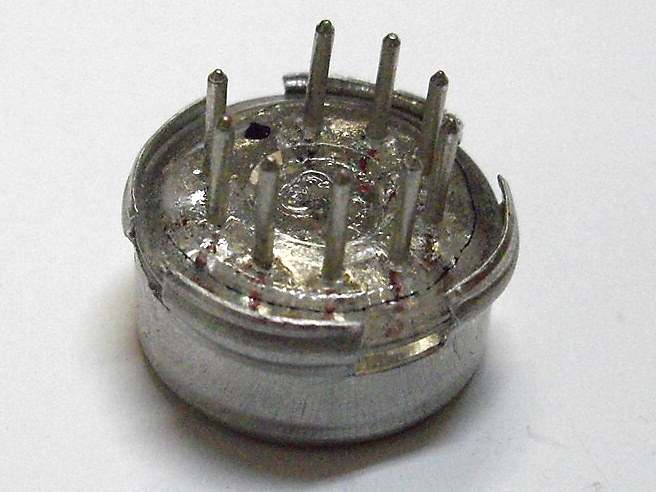

(фото Владимира Карева)

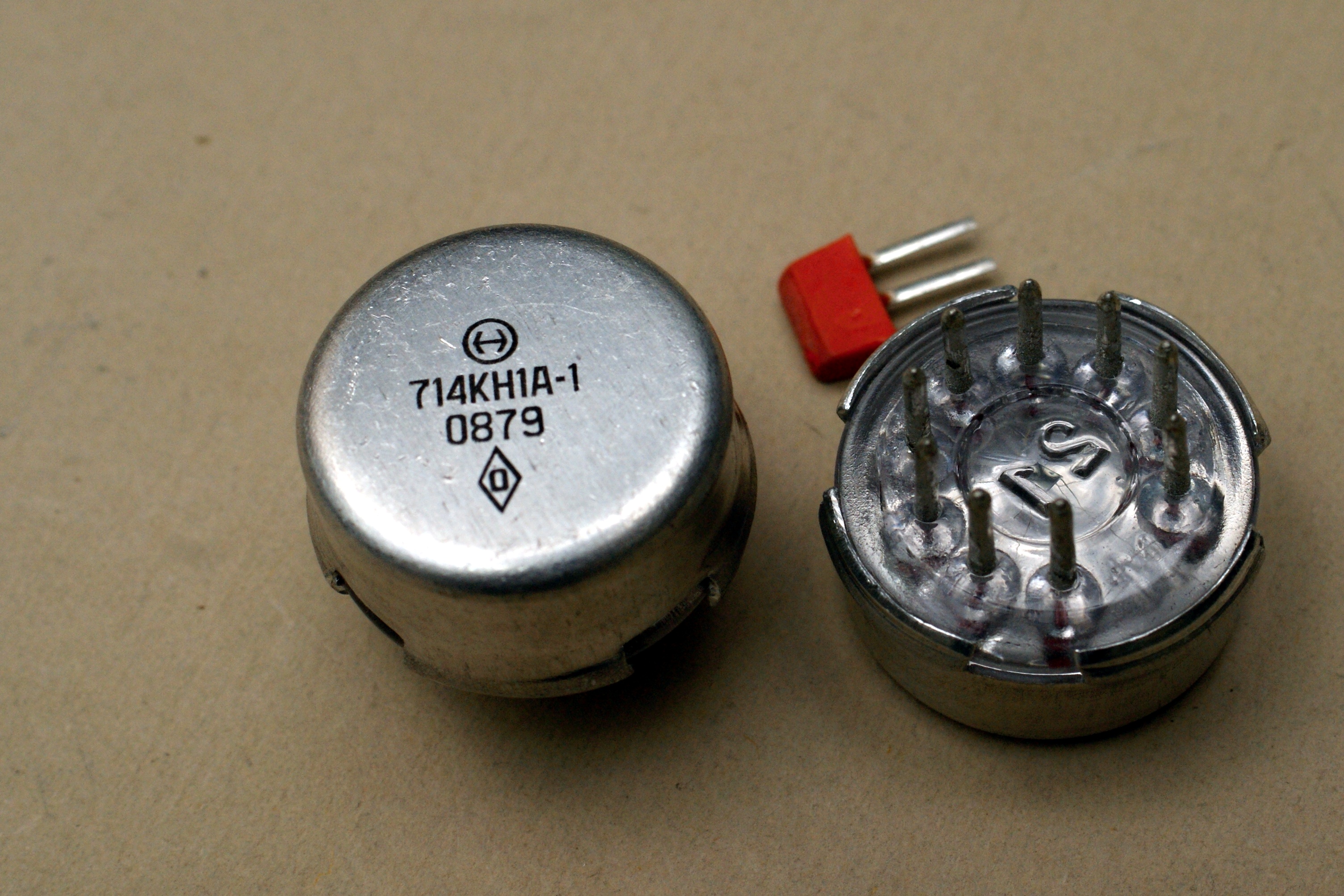

(фото Владимира Карева)
(фото с форума Радиокартинки)
Дифференциальный аналоговый ключ. Собственно, это просто пара МОП-транзисторов без схемы управления.
|
Остаточное напряжение на первом ключе 4...10 мВ |
|
Разность остаточных напряжений в открытом состоянии не более 2 мВ |
|
Максимальный ток в закрытом состоянии не более 10 нА |
 (фото с форума Радиокартинки) |
 (фото с форума Радиокартинки) |
Источники:
1. Интегральные микросхемы. Технический каталог. 1978.
2. Банк М.У. Аналоговые интегральные схемы в
радиоаппаратуре.- М.: Радио и связь, 1981.
3. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 6. - М.: КУбК-а, 2003.
