564ая серия

Очень распространенная КМОП серия, "военный" аналог К561ой. Она представляет собой комплекс микромощных интегральных микросхем II и III степени интеграции, обладающих повышенной помехоустойчивостью и повышенным быстродействием (для своего времени, конечно).

Микросхемы предназначены для применения в специальной аппаратуре цифровой автоматики и вычислительной техники с жесткими требованиями по быстродействию, потребляемой мощности, весу, габаритам и работающей в условиях повышенного воздействия помех и значительного изменения напряжения питания при работе от одного источника питания.

   В марте 1973 года по заданию НИИ автоматики и приборостроения Министерства общего машиностроения (общесоюзное министерство, отвечавшее за обеспечение всех космических работ в СССР) в ОКБ при Новосибирском заводе полупроводниковых приборов начались исследования по разработке конструкции и технологии изготовления интегральных микросхем на КМОП-транзисторах, способных сохранять работоспособность при изменении питающего напряжения в диапазоне от 3 до 15 В. Значения токов нагрузки должны были быть повышены до 0,25 мА.

   Общее техническое задание на разработку всей серии 564 появились на свет в сентябре 1975 года (тема "Набат"). Так как в таких микросхемах были заинтересованы многие предприятия оборонного комплекса, было принято решение о подключении к разработкам НИИТТ (г.Зеленоград) и ОКБ завода "Экситон" (г.Павловский Посад). В апреле 1976 года началось изготовление первых микросхем серии 564, которые нашли самое широкое применение в аппаратуре, где основным требованием было малое потребление энергии.

"Приказом МЭП от 16 января 1978 года во исполнение Постановления ЦК КПСС и Совмина СССР комиссия ВПК утвердила план — график создания комплекса «Гранат», для чего объединению «Изомер» предписана поставка микросхем серии 564 по согласованному с заказчиком графику.
...
Приказом МЭП от 25 апреля 1978 года для обеспечения разработки аппаратуры изделий «Гвоздика» и «К» для летательных аппаратов ВВС и МГА объединению «Изомер» поручено обеспечить поставки ИС серии 564 в необходимых количествах.
...
Для обеспечения элементной базы разработки изделий ПНК-10 для создаваемого истребителя СУ-27 приказом по организации п/я А-1501 от 26 апреля 1978 года организации п/я А-7124 запланировано обеспечить поставки цифровых ИС серии 564.
...
Указанием МЭП от 10 августа 1979 года для комплектации бортовой аппаратуры систем автономного управления объектов «Венера-81» объединению «Изомер» предписано обеспечить поставки изделий с индексом «MB», в т.ч. ... ИС 564 — 8 типов (Новосибирск) в соответствующих количествах."

Интересный документ - Руководство по применению микросхем 564 серии (отраслевой стандарт, 72 Мб).

564ИЕ10 ранние образцы поздние образцы 1К564... К564...П КФ564... Н564...
564КП1 КР564...
564РУ2
564ТВ1
564ТМ2

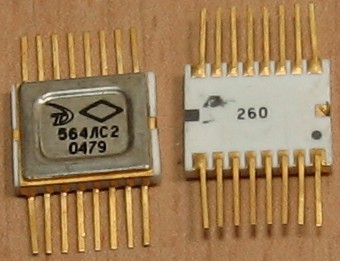

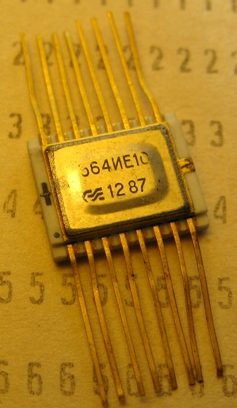

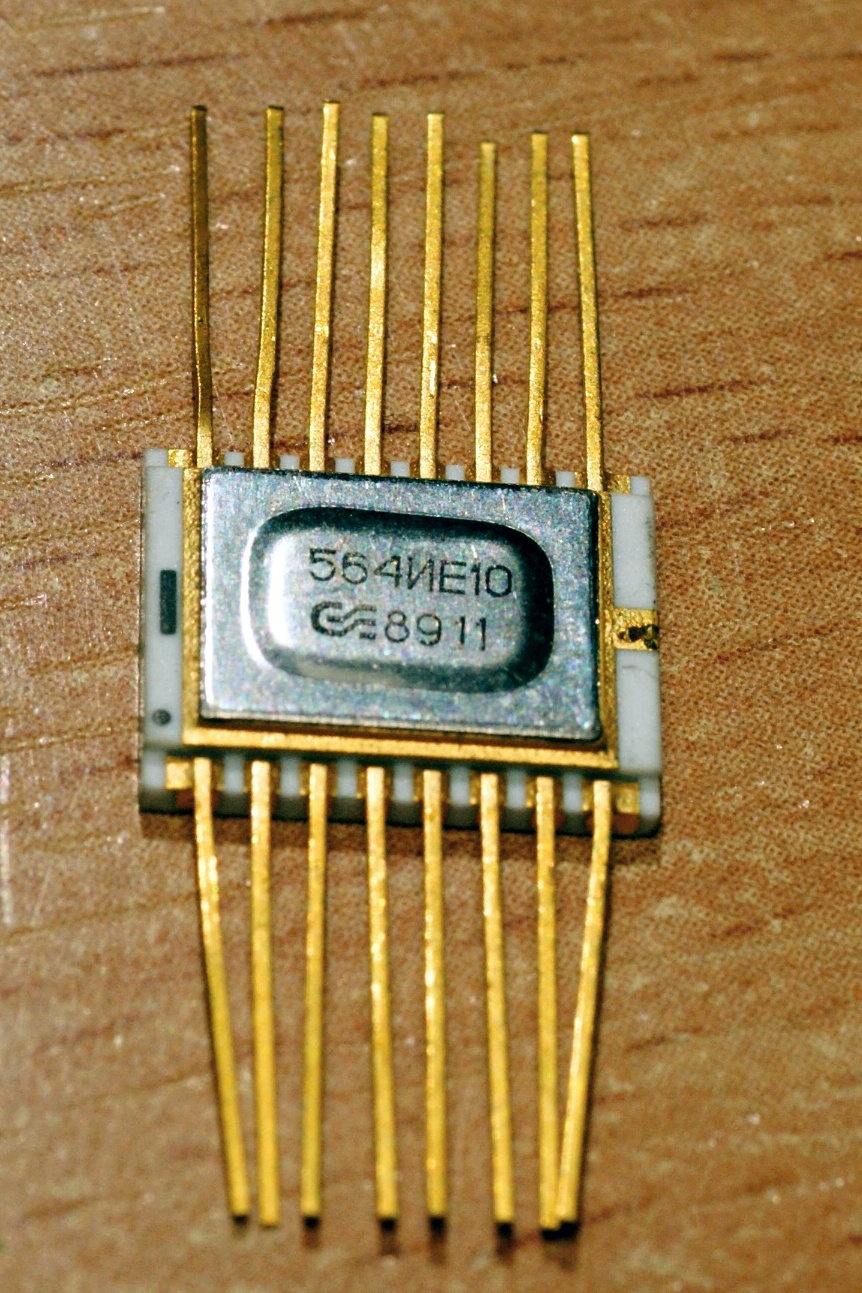

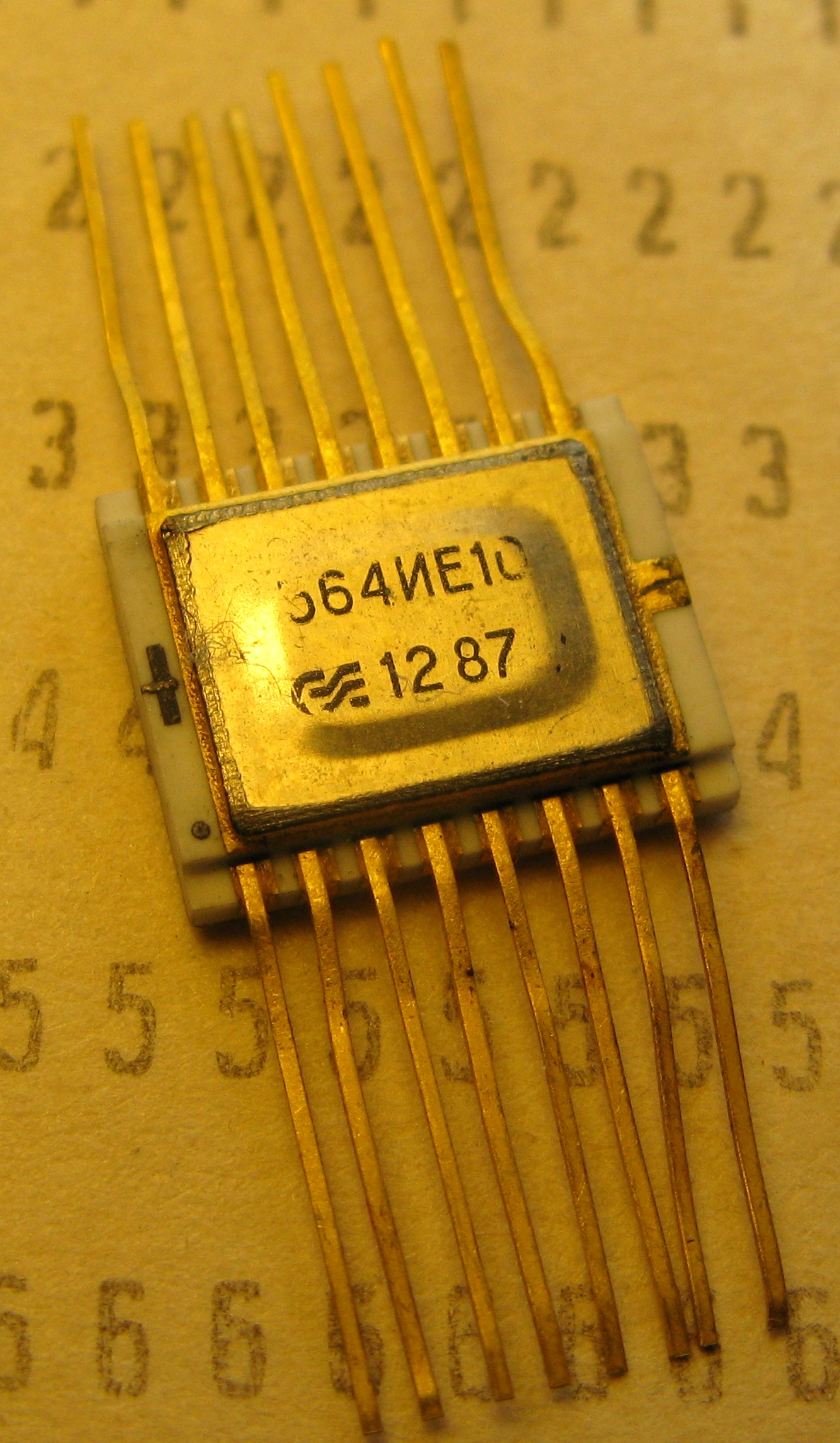

564ИЕ10

Микросхема как микросхема, но - неизвестного производителя!

Есть предположение, что это Солнечногорский электромеханический завод...


(фото Леонида aka RCgoff)

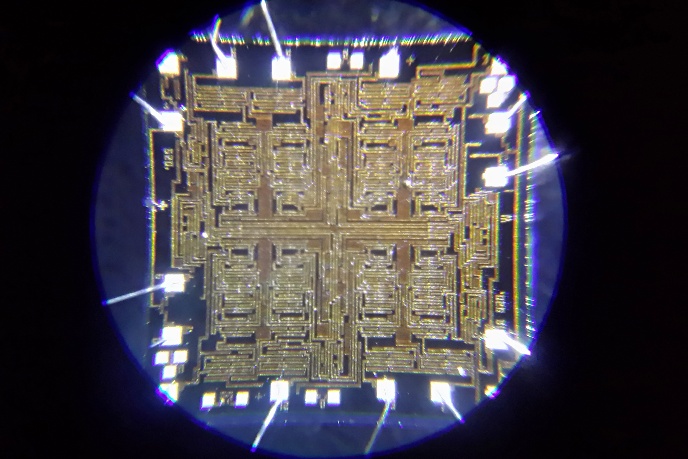

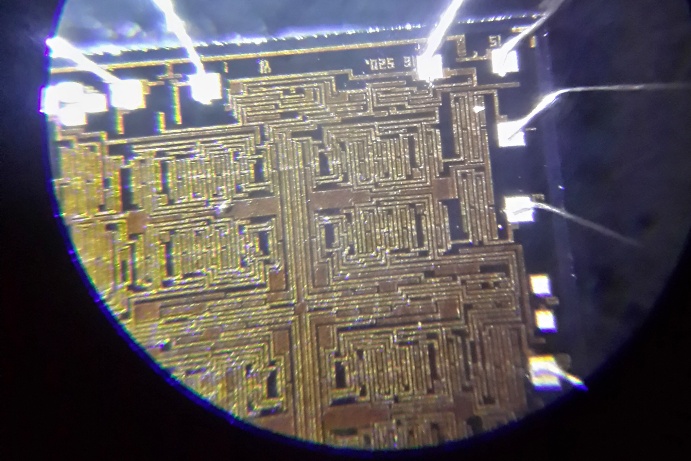

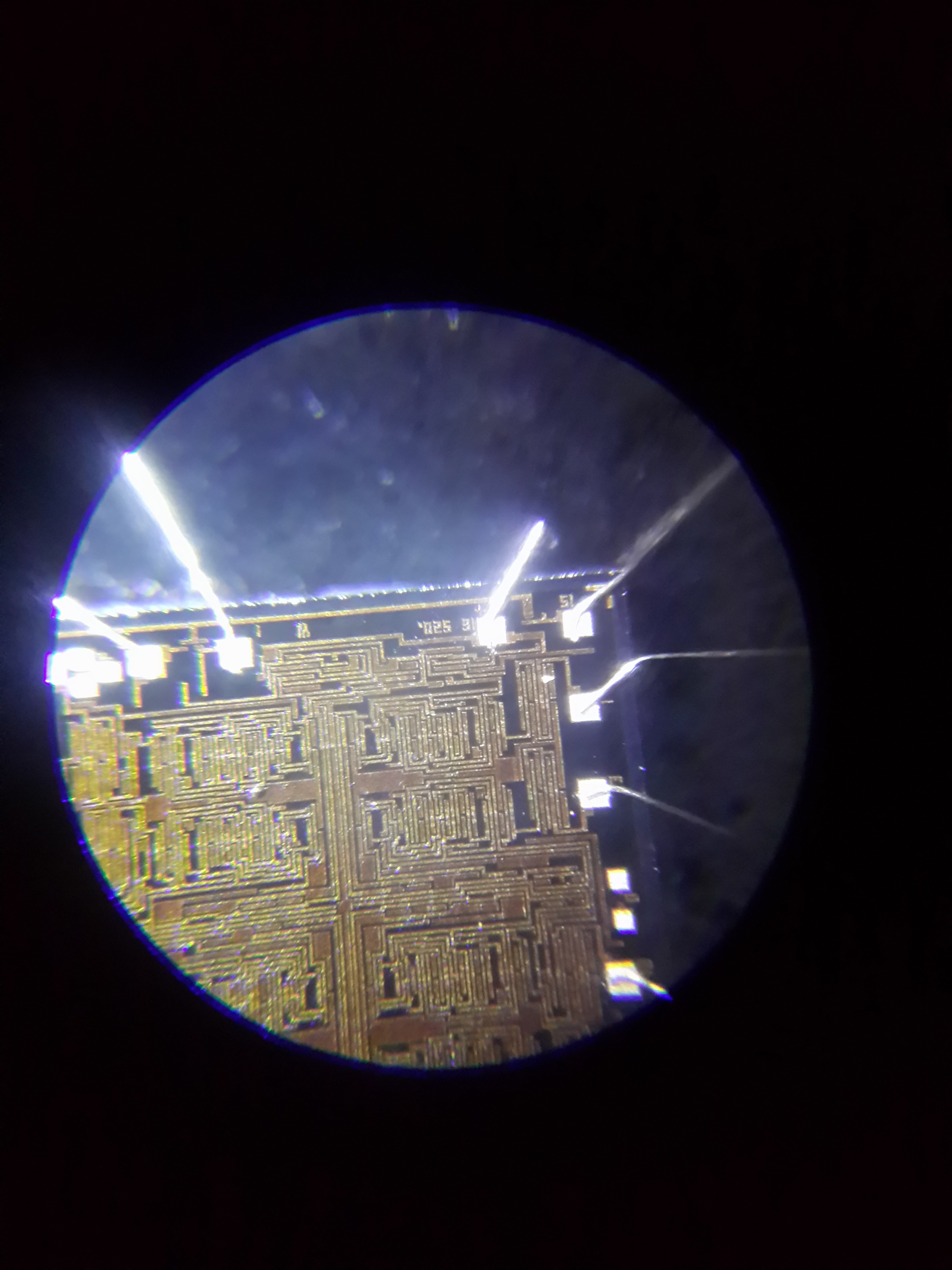

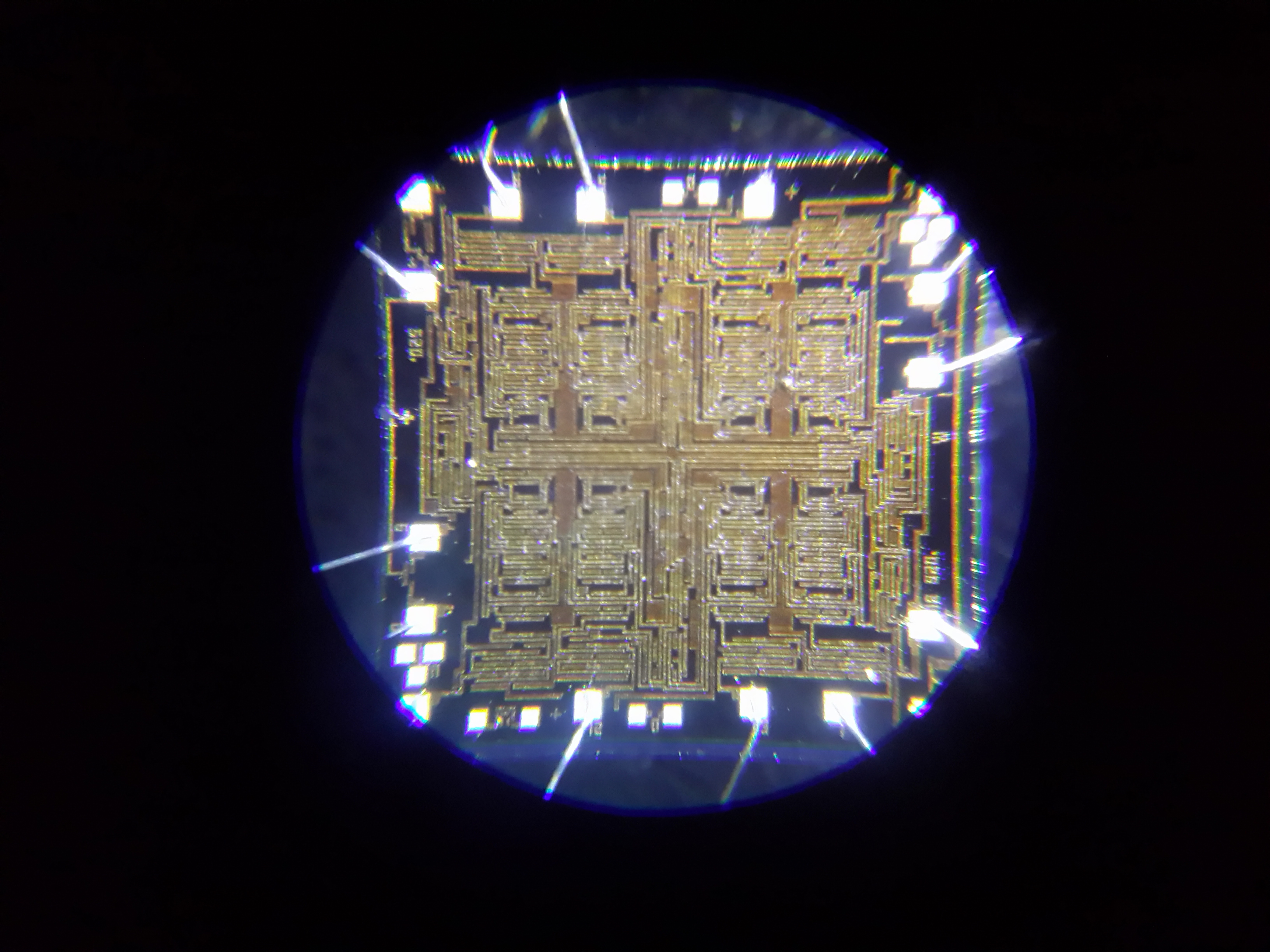

А вот как 564ИЕ10 выглядит внутри:


(фото Дмитрия aka KALDYH)


(фото Дмитрия aka KALDYH)

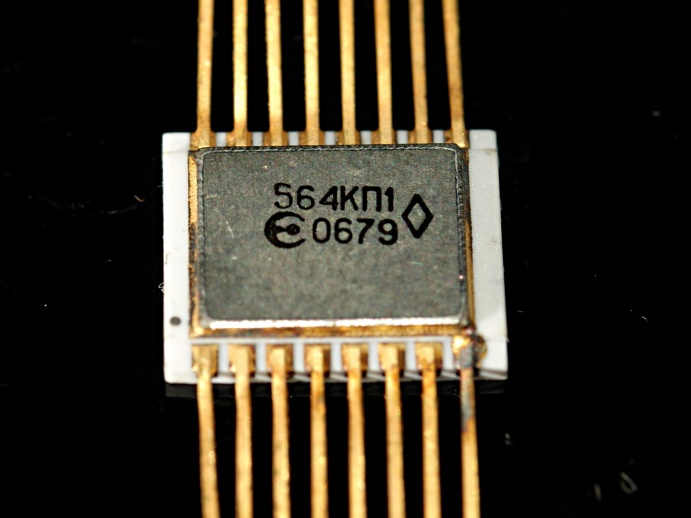

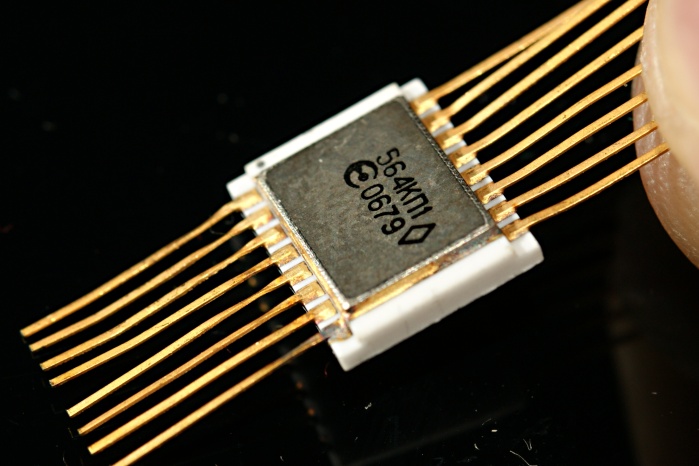

564КП1

Вот привычная микросхема, но в несколько необычном корпусе - с плоской крышкой!

Разработана она, была, кстати, именно в Новосибирске, в 1977 году по ОКР "Наречие 2" под руководством В.В. Синекаева

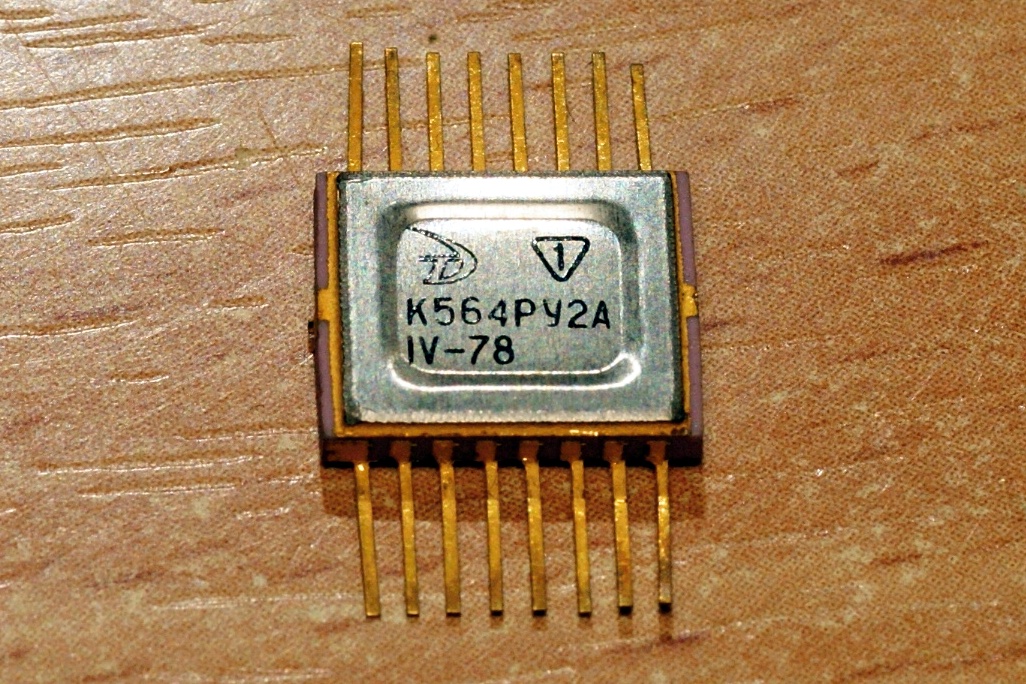

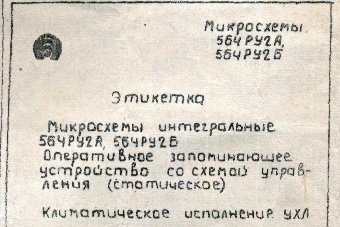

К564РУ2А

Микросхема статического ОЗУ 256х1. В общем-то, она здесь просто потому что довольно старая для этой серии.

Можно также отметить корпус 4112.16-1 - это единственная микросхема с таким корпусом...

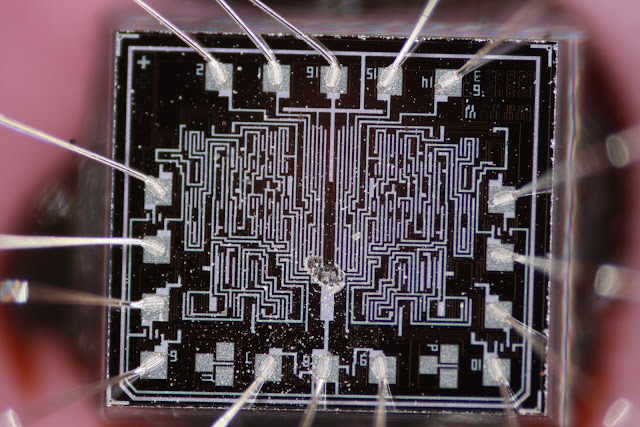

564ТВ1

Микросхема вполне обычна, просто мне понравились её макроснимки из фотоальбома Margel

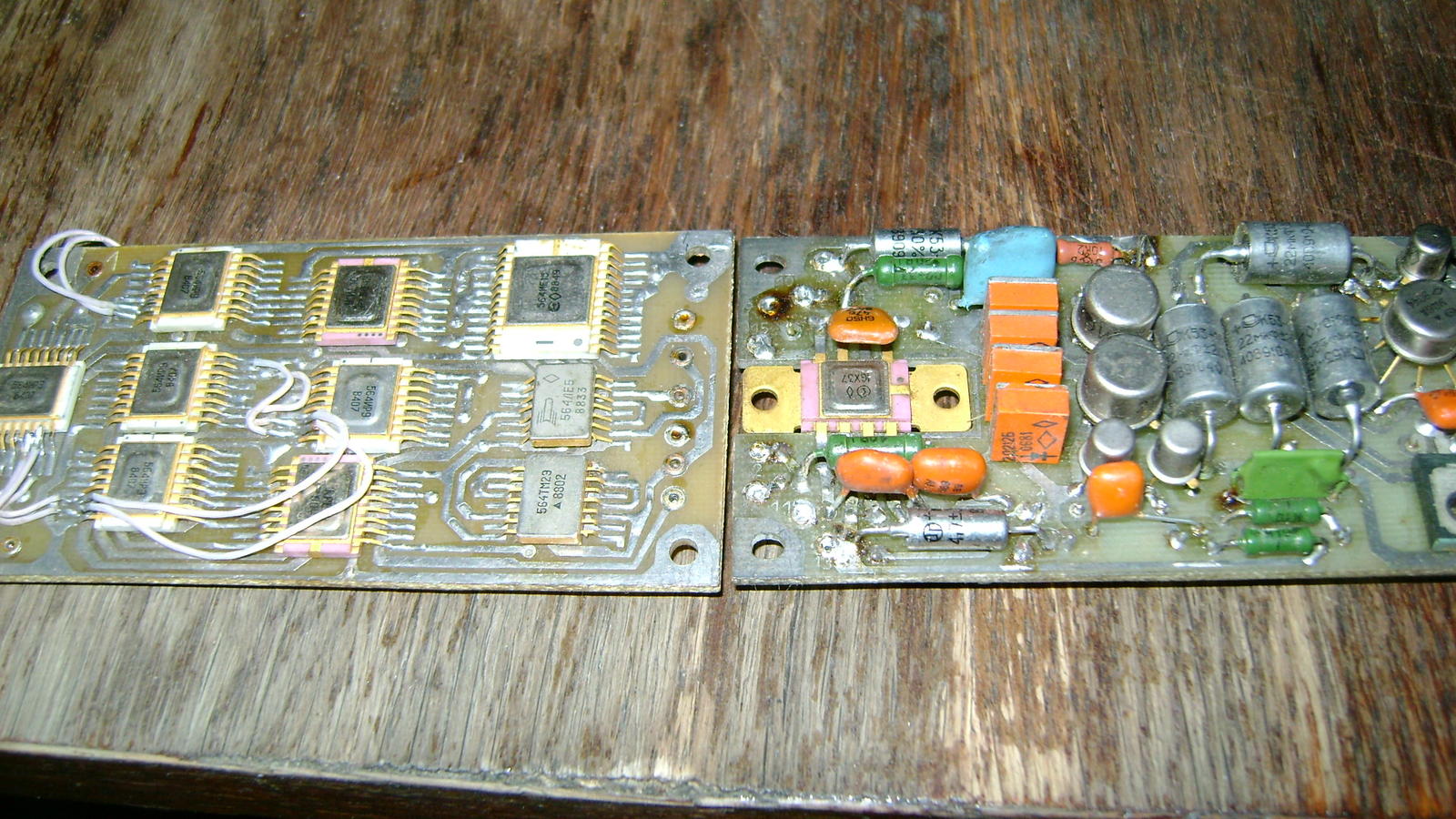

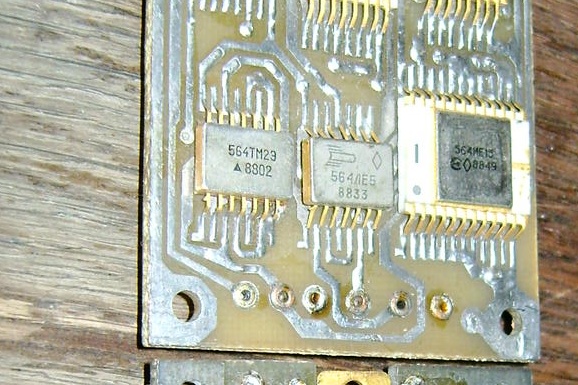

564ТМ2Э


(фото с Форума радиодеталей)

Любопытный образец в целом обычной микросхемы 564ТМ2 - с индексом "Э". По всей вероятности, так обозначено экспортное исполнение

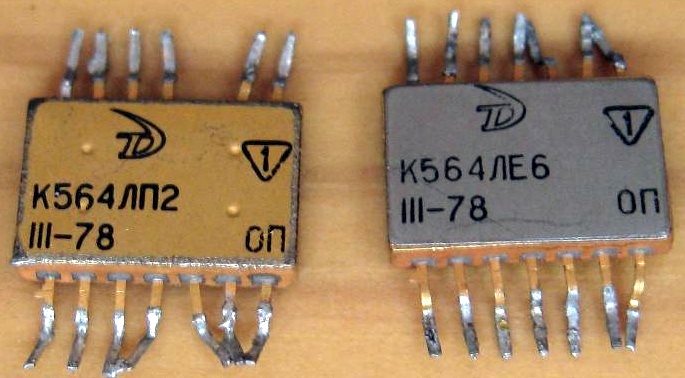

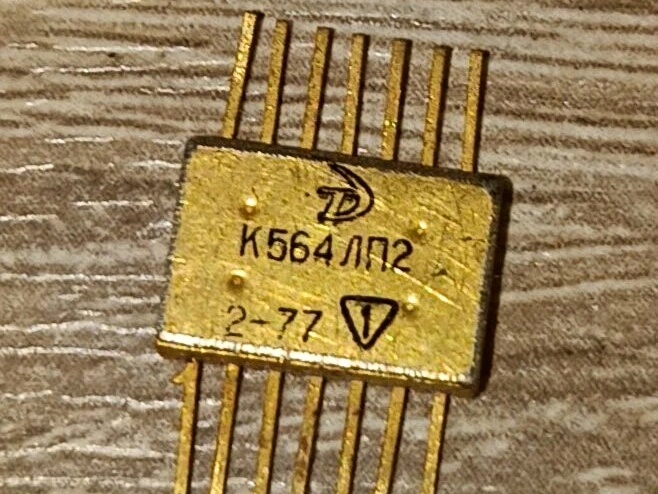

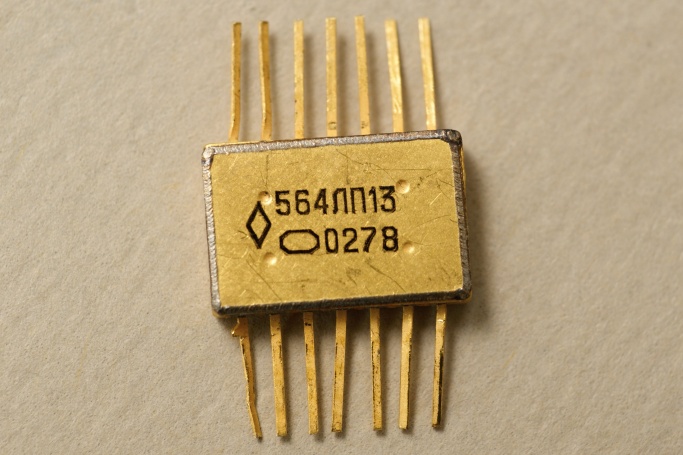

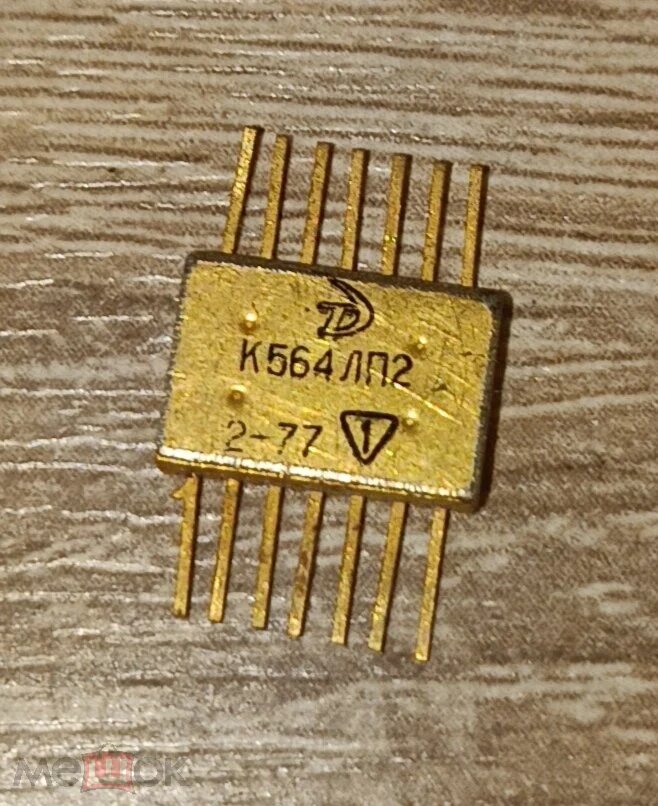

Ранние выпуски

Они иногда имели довольно причудливые корпуса:


(фото с форума "Портативное ретрорадио")


(фото с аукциона Мешок)

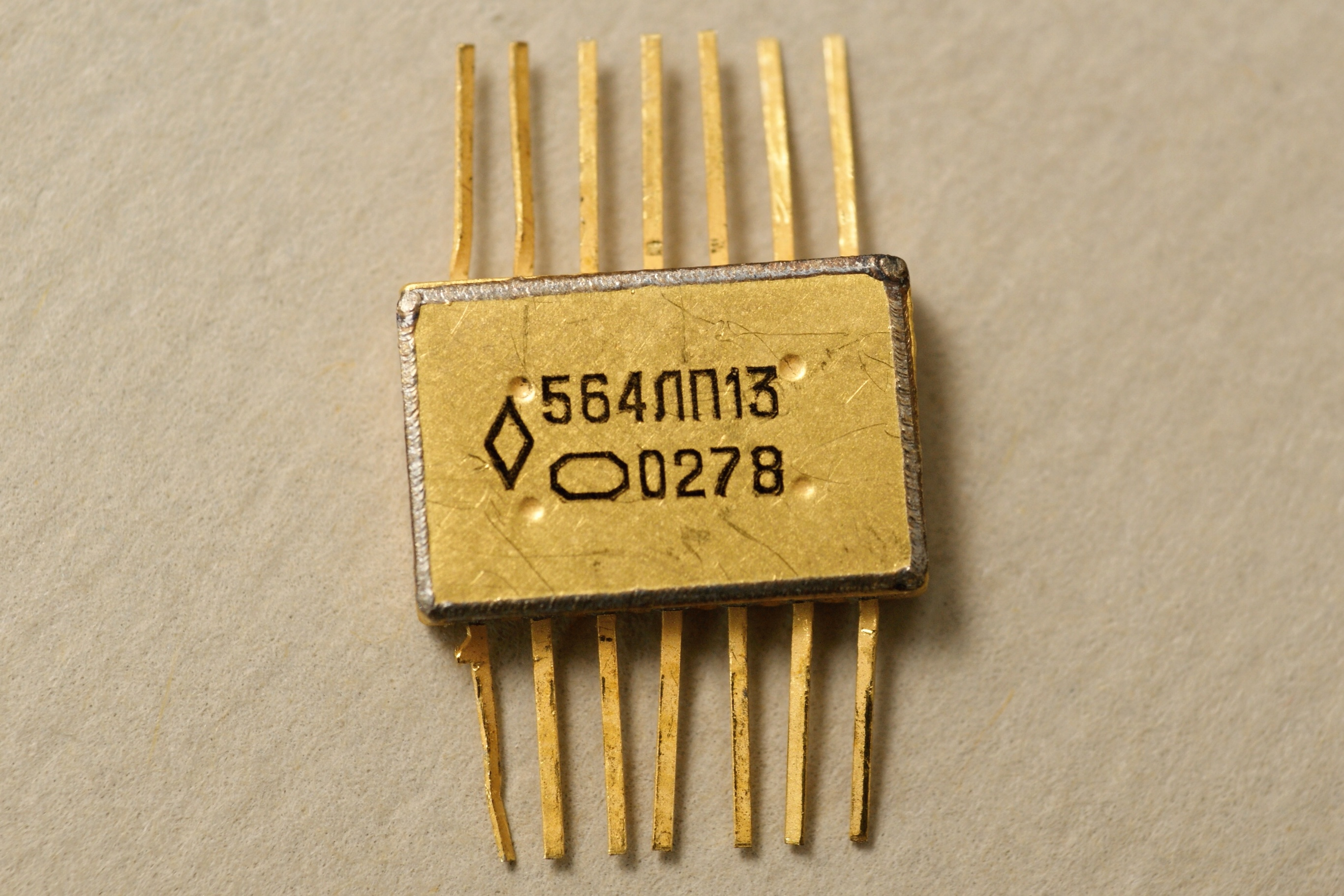

Поздние выпуски

В 2000х годах производство этой серии возобновили, причем зачастую новички, которые ранее не были замечены в таком. В частности, московская компания "Детест".

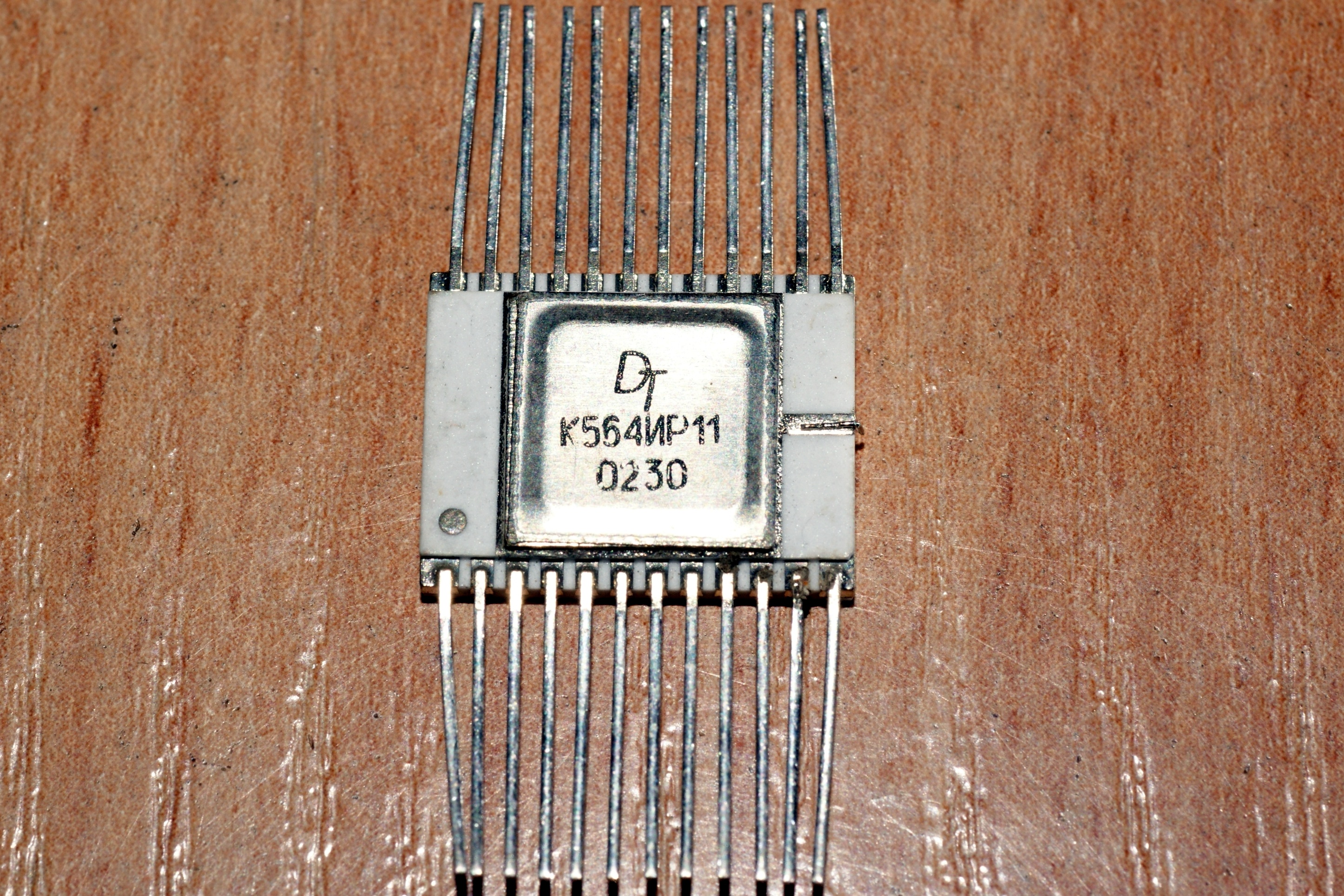

Из необычных черт этой К564ИР11 (банк регистров 4х8) - К-шное, т.е. гражданское исполнение.

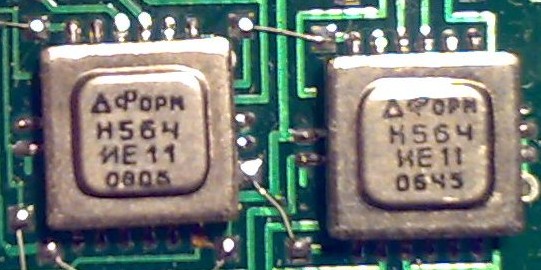

Вот еще микросхема неожиданного производителя, это "Компания ФОРМ". Никогда не встречал каких-либо упоминаний, что эта фирма выпускает мелкую логику...

Что характерно, несмотря на отсутствие префикса "К", микросхема не имеет ромба военной приёмки...

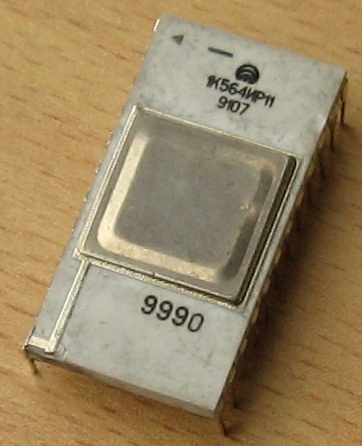

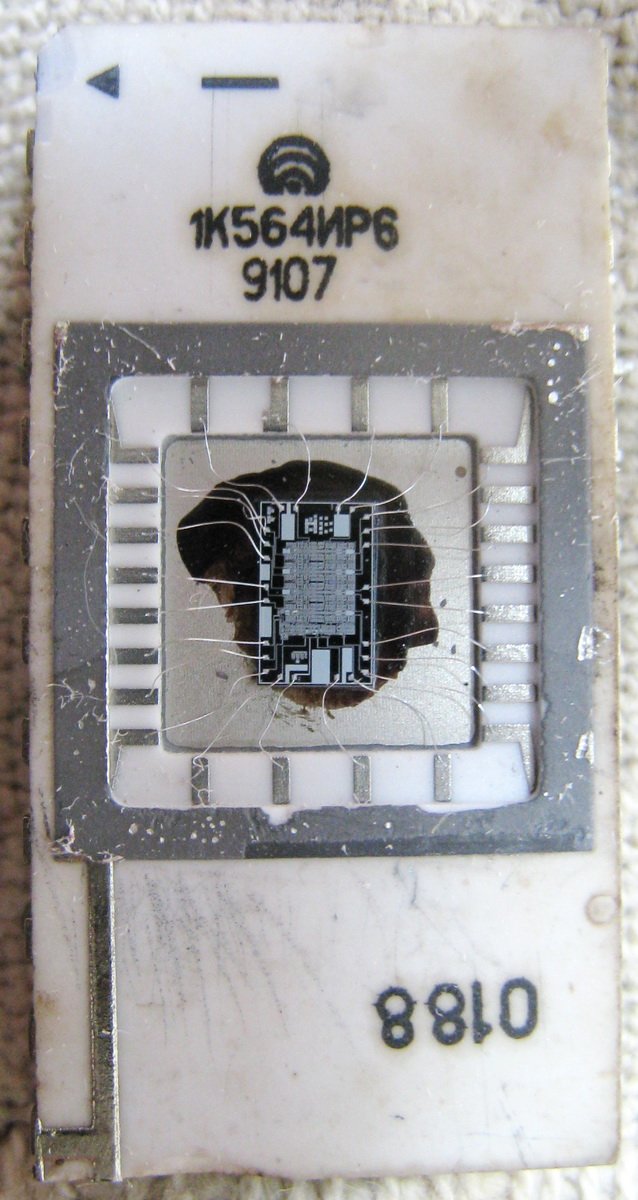

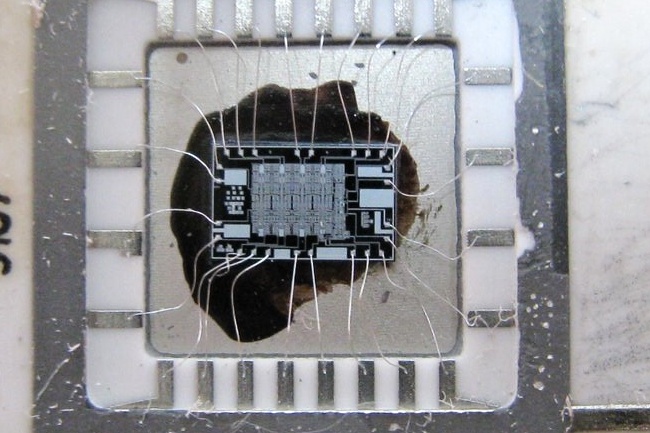

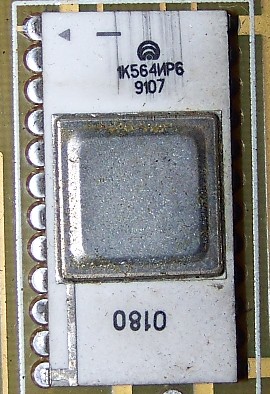

1К564...


(фото Леонида aka RCgoff)

Странные для этой серии микросхемы в DIP-корпусе, внешне неотличимые от КМ561ИР6.

Производитель - "Экситон", г.Павловский Посад.


(фото с
Форума радиодеталей)

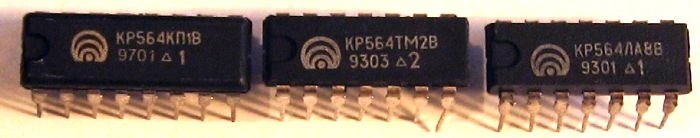

КР564...

Производитель - "Экситон", г.Павловский Посад.

Возникает вопрос - если есть К561ая серия, зачем понадобилось выпускать эту? Основное предположение - когда-то потребовалось корпусировать в DIP-корпус микросхемы 564_В (улучшенный функциональный аналог "классической" серии 564, имеющий повышенную устойчивость к воздействию статического электричества и лучшие эксплуатационные характеристики).

К564...П

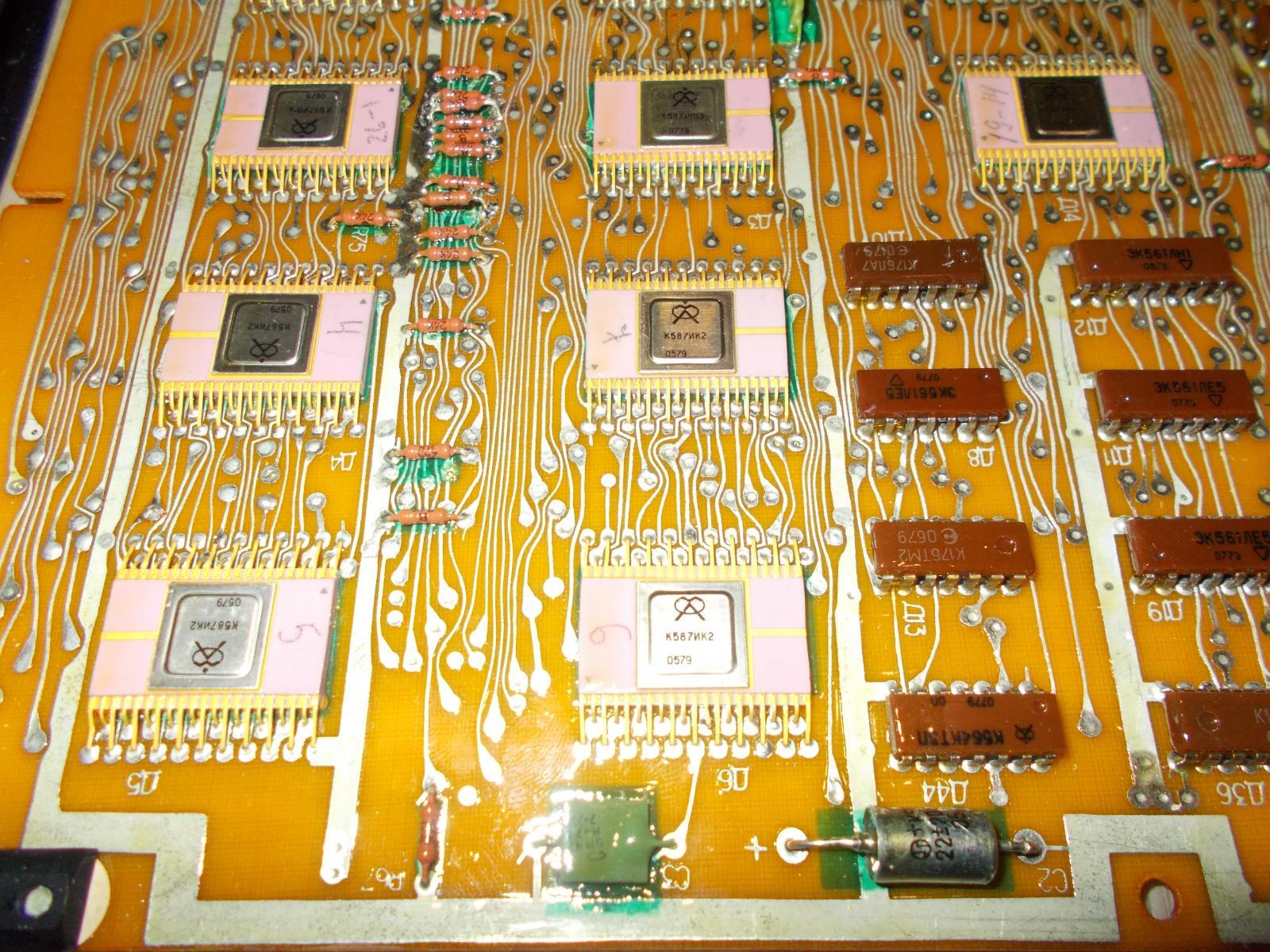

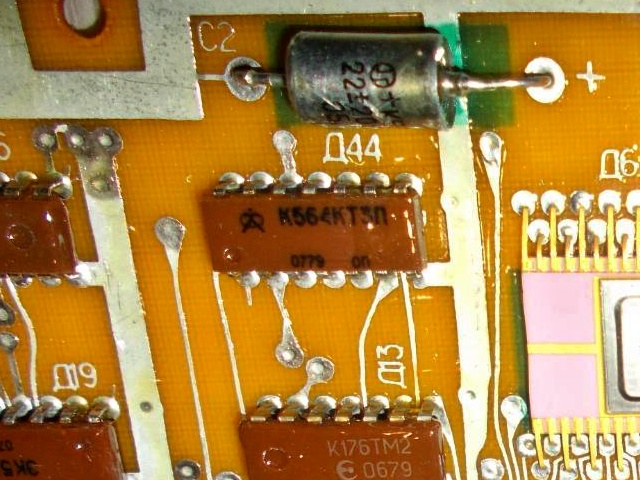

микросхема К564КТ3П
(фото с Форума радиодеталей)

Удивительно, но у КР564... был исторический предшественник! Пока единственный известный экземпляр, К564КТ3П. Не встречал каких-либо упоминаний о таком варианте...

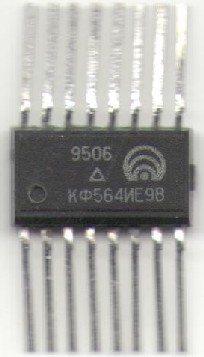

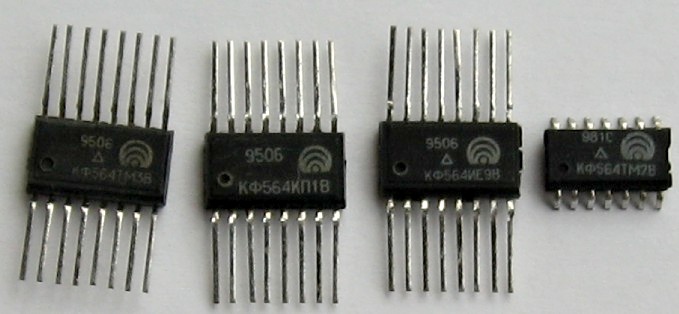

КФ564...

Непривычный вариант, в пластмассовом планарном корпусе.

Производитель - "Экситон", г.Павловский Посад.

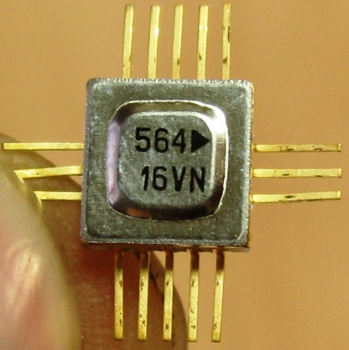

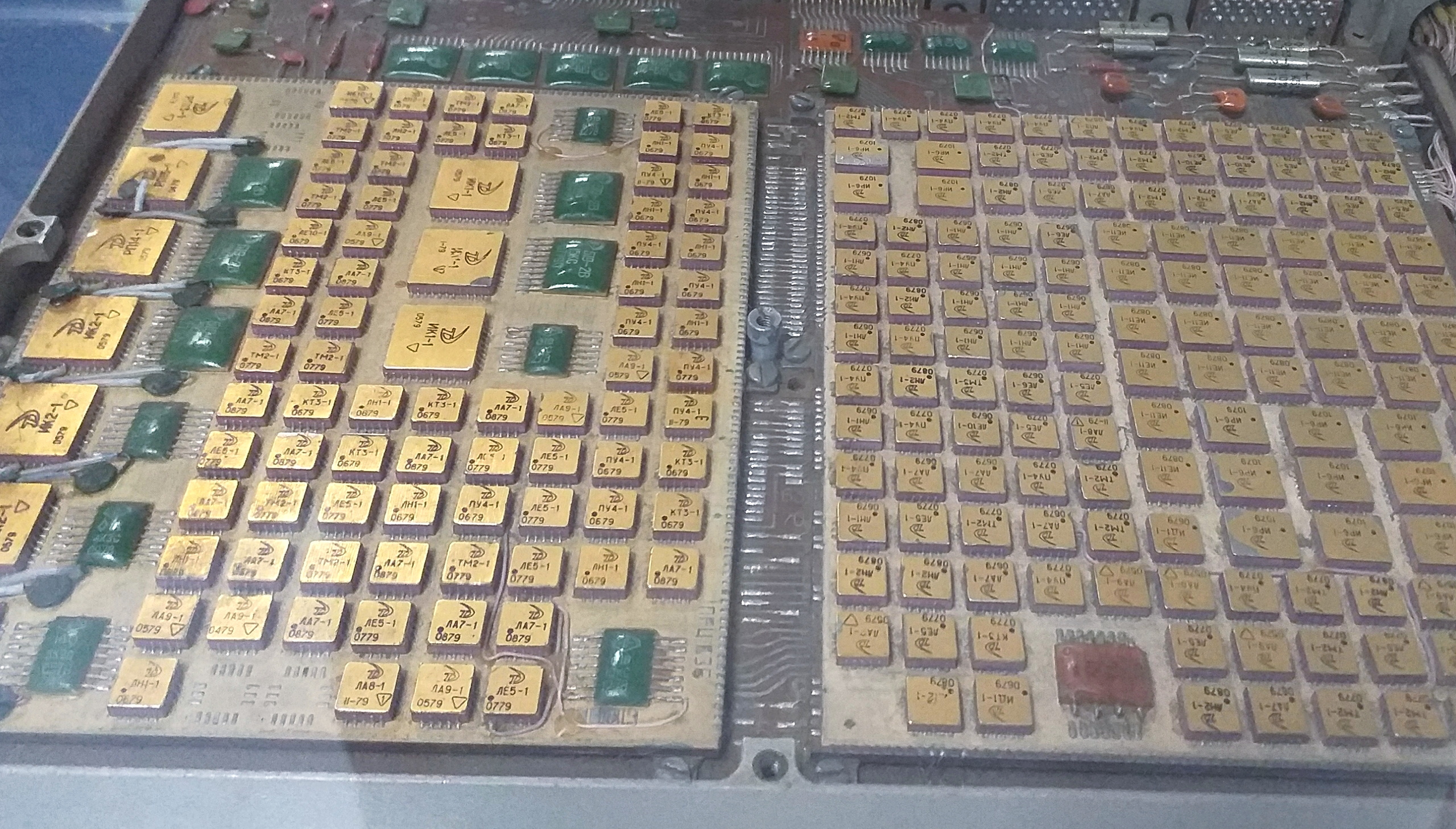

Н564...

Редко встречающийся вариант корпусирования этих микросхем. Назначение:

"Указанием МЭП от 14 января 1985 года в целях обеспечения аппаратуры ракетно-космической техники бескорпусными приборами повышенной надёжности с индексом «Н» заводам, в т.ч. ПО «Изомер», поручено обеспечить поставки в 1985-1986 гг. в соответствии с приложением к Указанию."

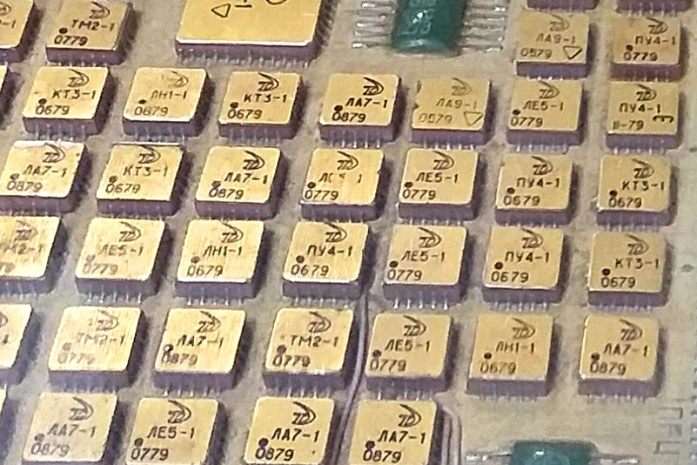

Изначально этот вариант разработан "Ангстремом", причём в несколько непривычном ныне корпусе:


(фото из альбомов ВКонтакте)

а в Новосибирске ассортимент этой серии разрабатывали в 1986 году под руководством Ю.М. Глазко, по ОКР "Носитель 2".

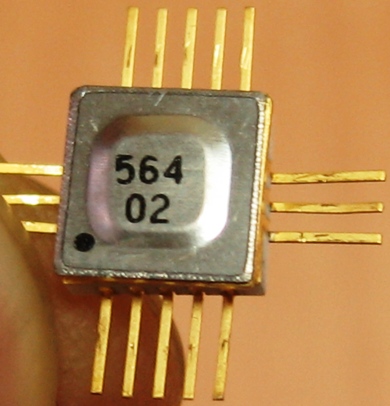

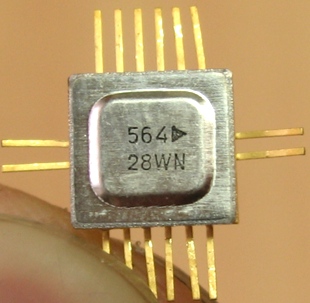

   На микросхемы зачастую ставилось не полное название, а кодовый номер. Например, 02 = Н564ЛА9; 17 = Н564ЛА8; 28 = Н564ИР2

   Полный список известных мне на сегодняшний день кодов Н564 серии.

Источники:

1. Перечень развиваемых серий ИС. Редакция 1978 г.
2. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро. 1982.
3. Каталог интегральных микросхем. 1983. Дополнение №1. Выпуск 1984. Центральное конструкторское бюро.
4. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
5. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
6. Александр Брыкин. «Я сын России двадцатого века» — Книга воспоминаний — Серия «Жизнь замечательных сибиряков» — Новосибирск — 2007 г.
7. Динамика радиоэлектроники/ Под общ. ред. Ю.И. Борисова - М.: Техносфера, 2007.
8. ЦКБ "Дейтон". 40 лет - Москва, Зеленоград, 2008.
