В состав серии К559 входят микросхемы, предназначенные для обмена информацией между цифровыми устройствами и блоками систем и для передачи данных на периферийные устройства, устройства отображения и индикации.

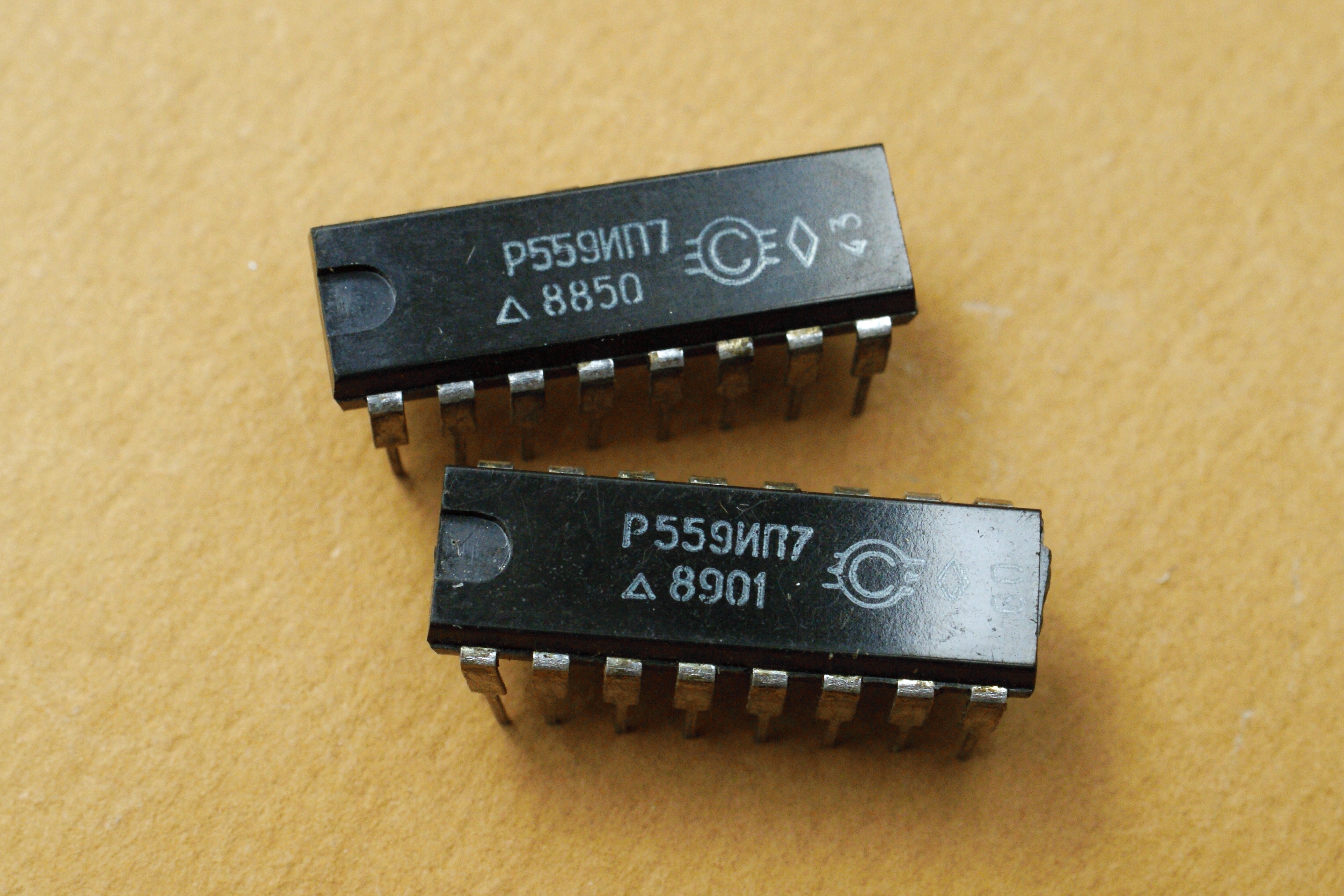

Сама-то по себе ИП7 не экзотика - довольно массовый трёхканальный приёмник сигналов с магистрали по спецификации IBM GA 22-6974.0. Это додревний интерфейс IBM System/360 и System/370; вероятно, ИП7 появилась как следствие копирования (её прямой источник - 8T24) в ходе создания ЭВМ Единой Серии.
А вот военное исполнение в пластмассовом корпусе, как по мне, необычно.
Данные из отраслевого каталога на КР559ИП7. Производитель - питерская "Светлана".
Разработаны КР559ИП7 примерно к 1982 году, Р559ИП7 немного позднее, в середине 80-х. Хотя к этому времени, по идее, они уже сильно устарели.

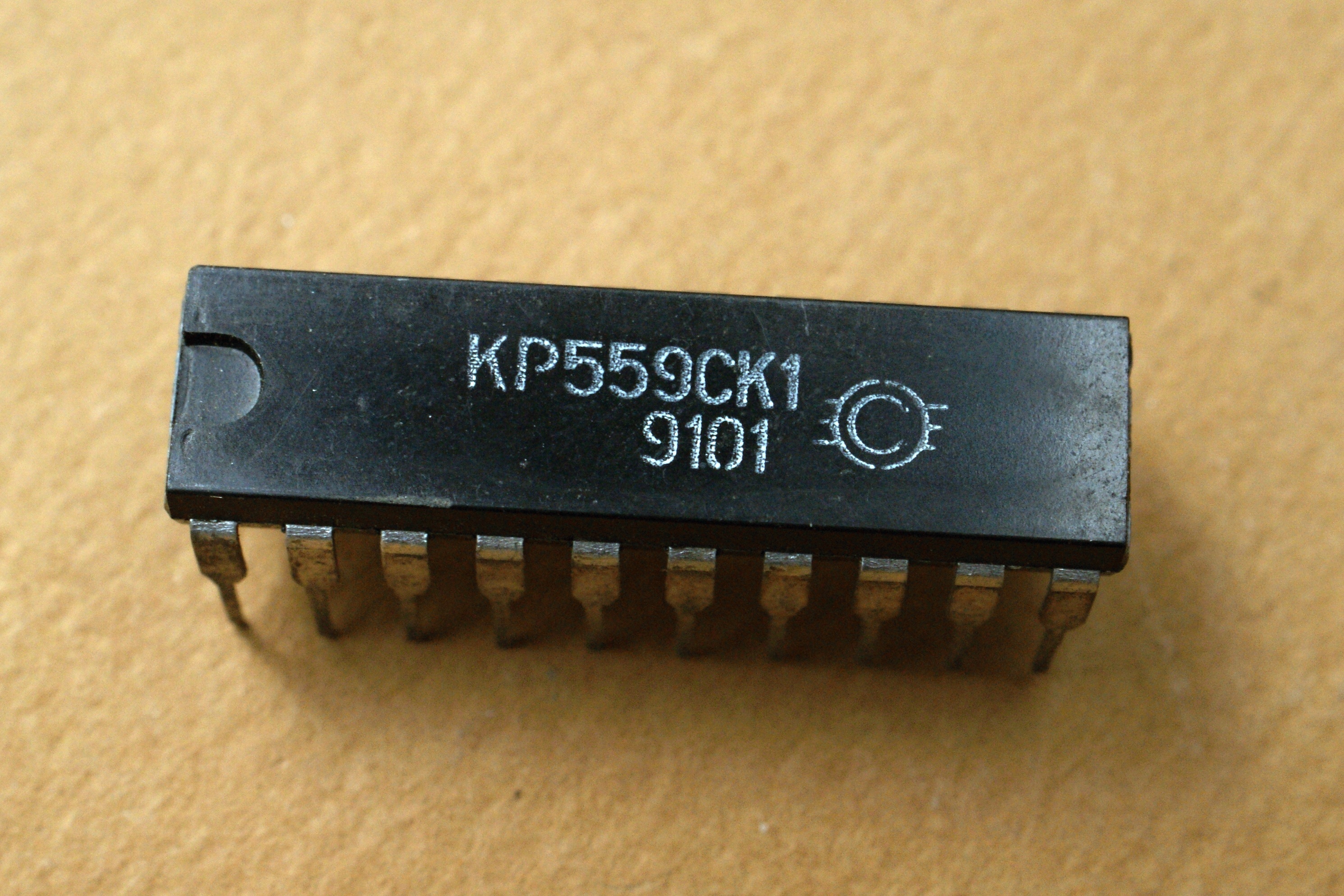

Довольно необычная микросхема для этой серии - компаратор сравнения двух 8-разрядных чисел. Возможно сравнение чисел произвольной разрядности за счёт объединения выходов микросхем.
Данные из отраслевого каталога и вырезка из справочника про неё. Производитель - питерская "Светлана".
Встречается она довольно редко, и скудно описана в литературе. Пишут, что это аналог западной DC102A от DEC; однако подробностей по такой микросхеме мне найти не удалось...

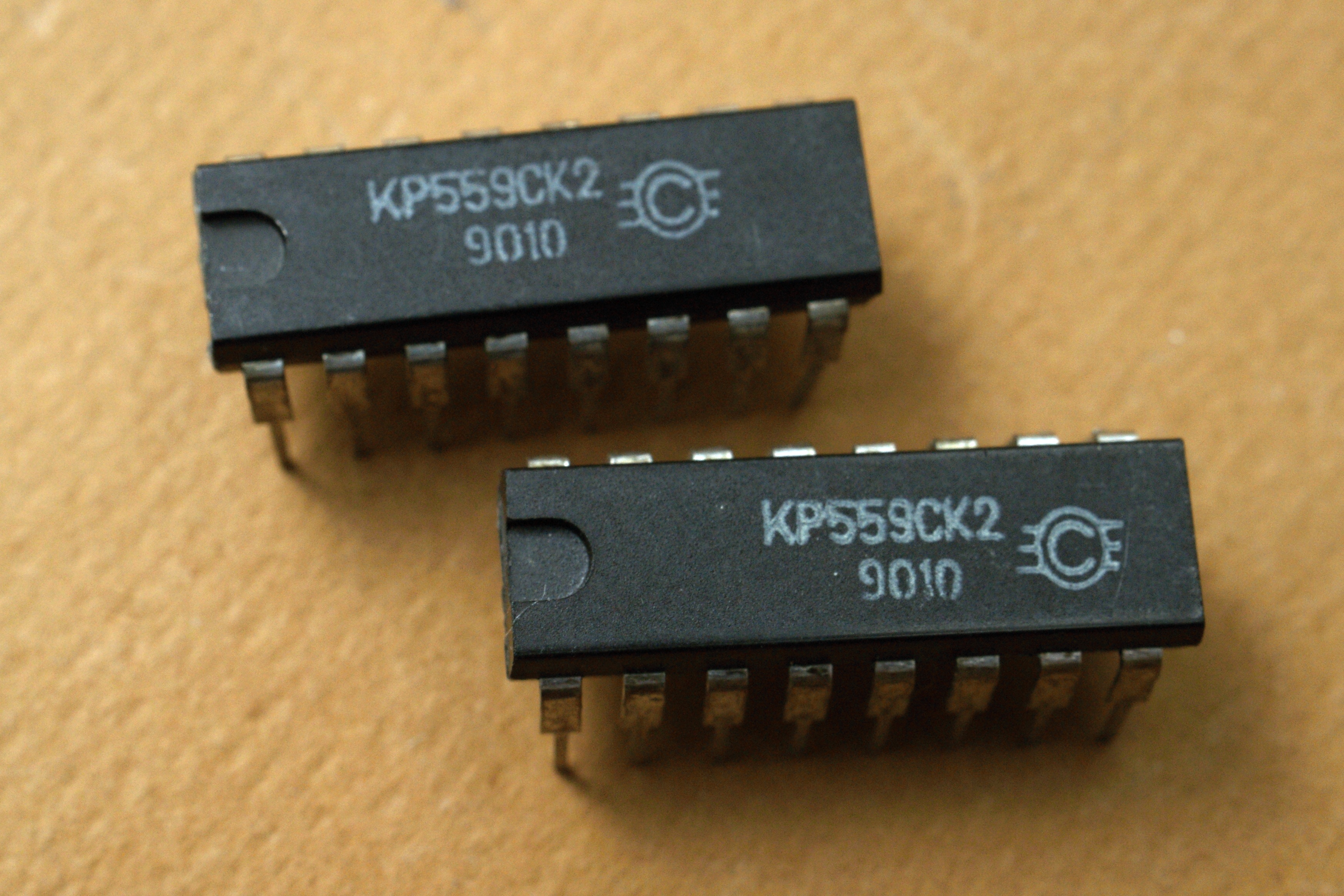

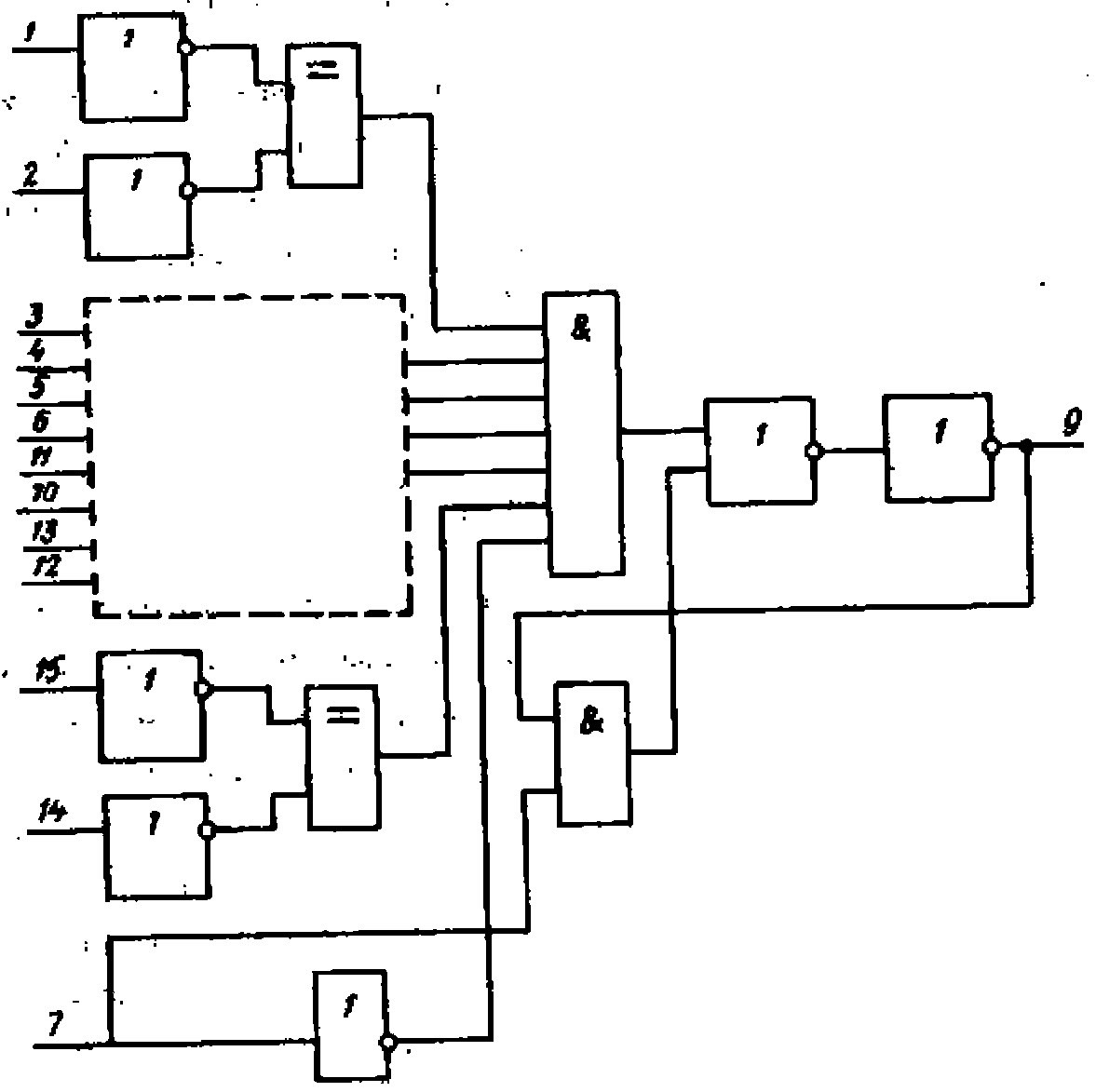

Подобная предыдущей схема - компаратор сравнения двух 6-разрядных чисел с открытым коллекторным выходом. Возможно сравнение чисел произвольной разрядности за счёт объединения выходов микросхем.
Логические уровни входов для первого числа соответствуют ТТЛ. Входы другого числа приходят с шины данных на высокоимпедансные приемники.
Микросхема предназначена для применения в качестве компаратора адреса в мнин-ЭВМ. Данные из отраслевого каталога и вырезка из справочника про неё. Производитель - питерская "Светлана".
Появилась она примерно в 1986-87 годах. КР559СК2 представляет собой копию западной DM8136N, что несколько странно - та микросхема появилась в начале 70-х годов, к моменту копирования она должна быть сильно устаревшей.
Интересно, что практически во всех справочниках эти два
типа отсутствуют! По всей вероятности, они не вышли за рамки малосерийного производства.

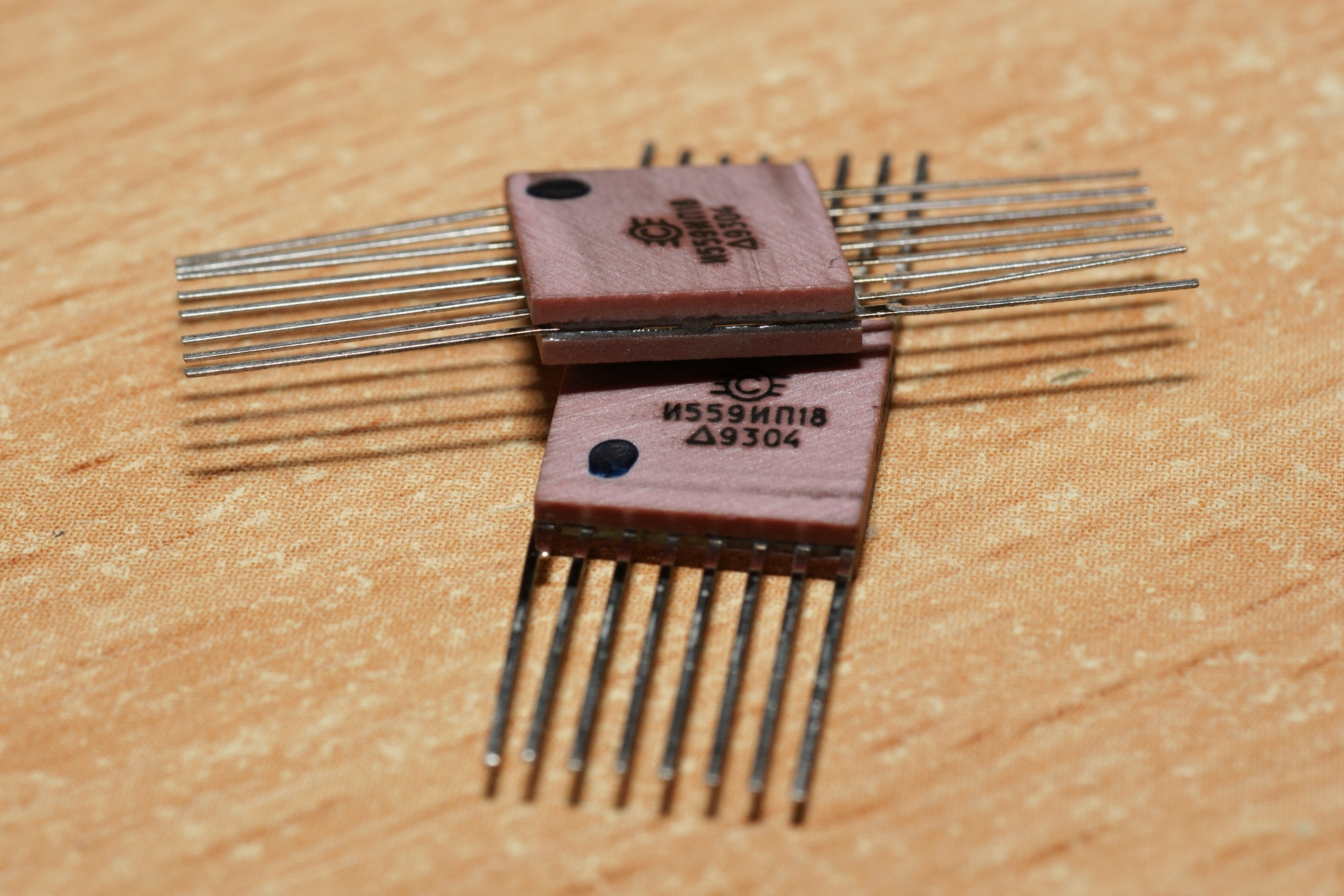

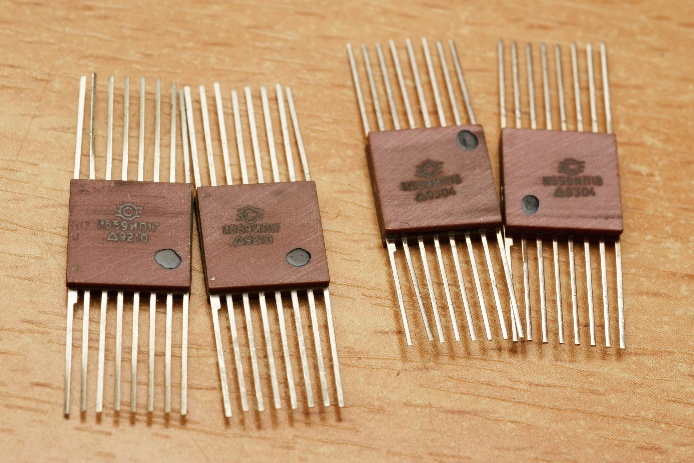

559ИП17 - четыре магистральных передатчика, 559ИП18 - семь приемников;
надо полагать, они составляют схемный комплект.
Производитель - питерская "Светлана".
Источники:
1. Каталог интегральных микросхем. Дополнение № 1 к базовому Каталогу ИС 1986г. Центральное конструкторское бюро. 1987.
2. Микросхемы интегральные народнохозяйственного назначения. Группа 6331. Сборник справочных листов РД 11 0435.4-90. Издание официальное. Всесоюзный научно-исследовательский институт "Электронстандарт". 1991.
3. Микросхемы интегральные серии КР556...КР573.
- Спб.: Издательство РНИИ "Электронстандарт".
1993.
4. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 5 - М.: КУбК-а,
1997.
