К началу 70-х годов значения мощности рассеивания и быстродействия микросхем ряда "Логика-2" (131, 133, 155 серии) уже не устраивали разработчиков радиоэлектронной аппаратуры. Необходимо было улучшать технические характеристики. Также возникла необходимость в повышении удельной плотности элементов на единицу площади кристалла, так как степень интеграции разрабатываемых схем непрерывно возрастала.
Для решения этих задач в 1972 году в НИИ молекулярной электроники ("Микрон") были разработаны ТТЛ-схемы с диодами Шоттки. Эти серии были двух видов - высокого быстродействия (530 и К531) и маломощные (533 и К555), с рассеиваемой мощностью 2 мВт и частотой 15 МГц.
Общие технические условия на эту серию и руководство по применению.

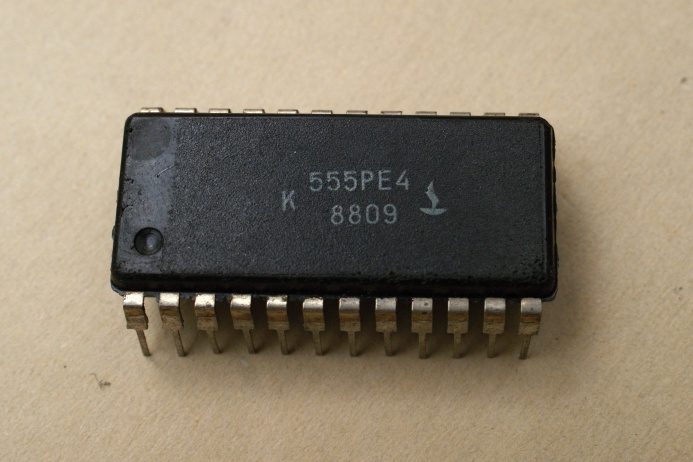

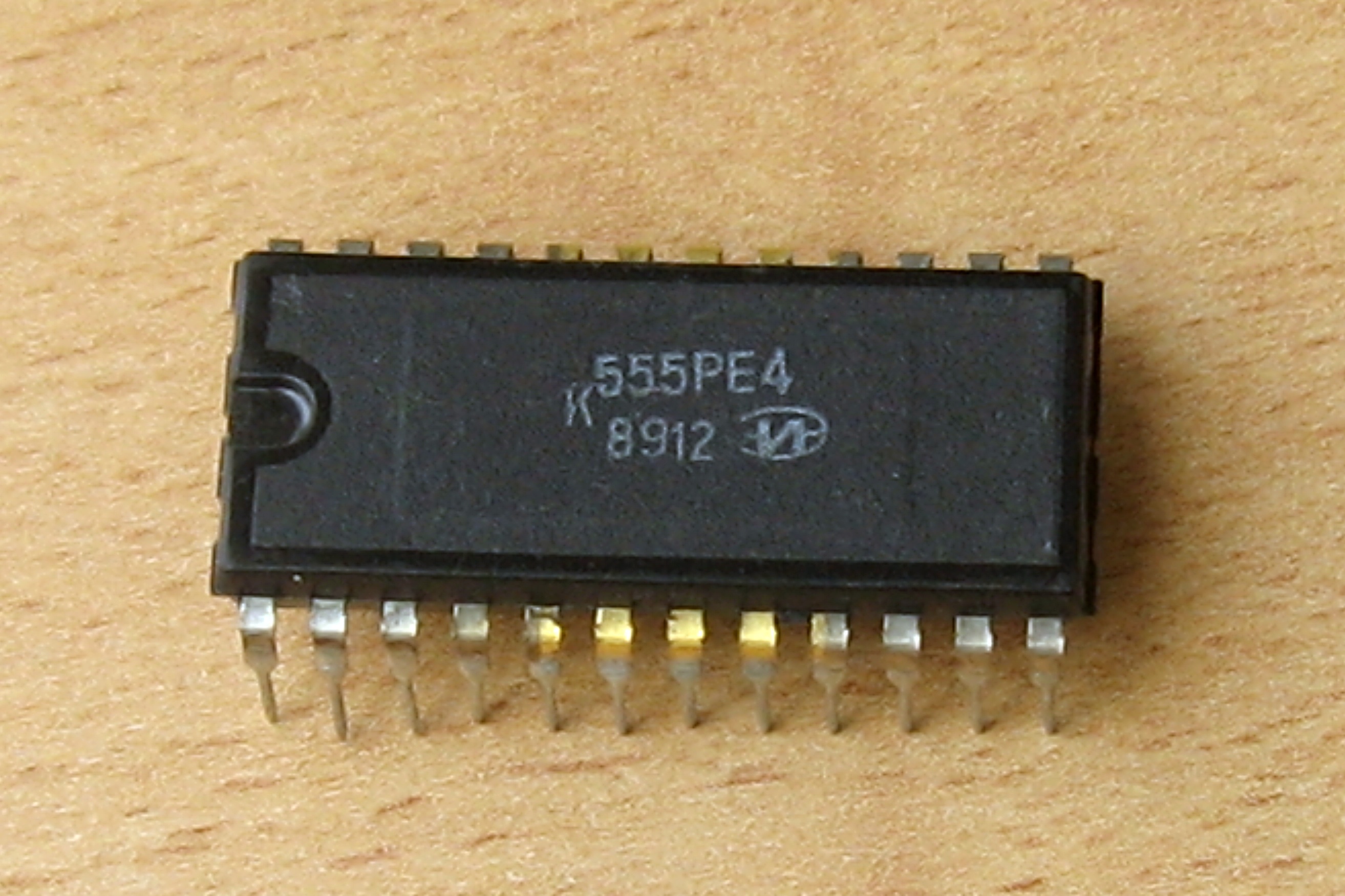

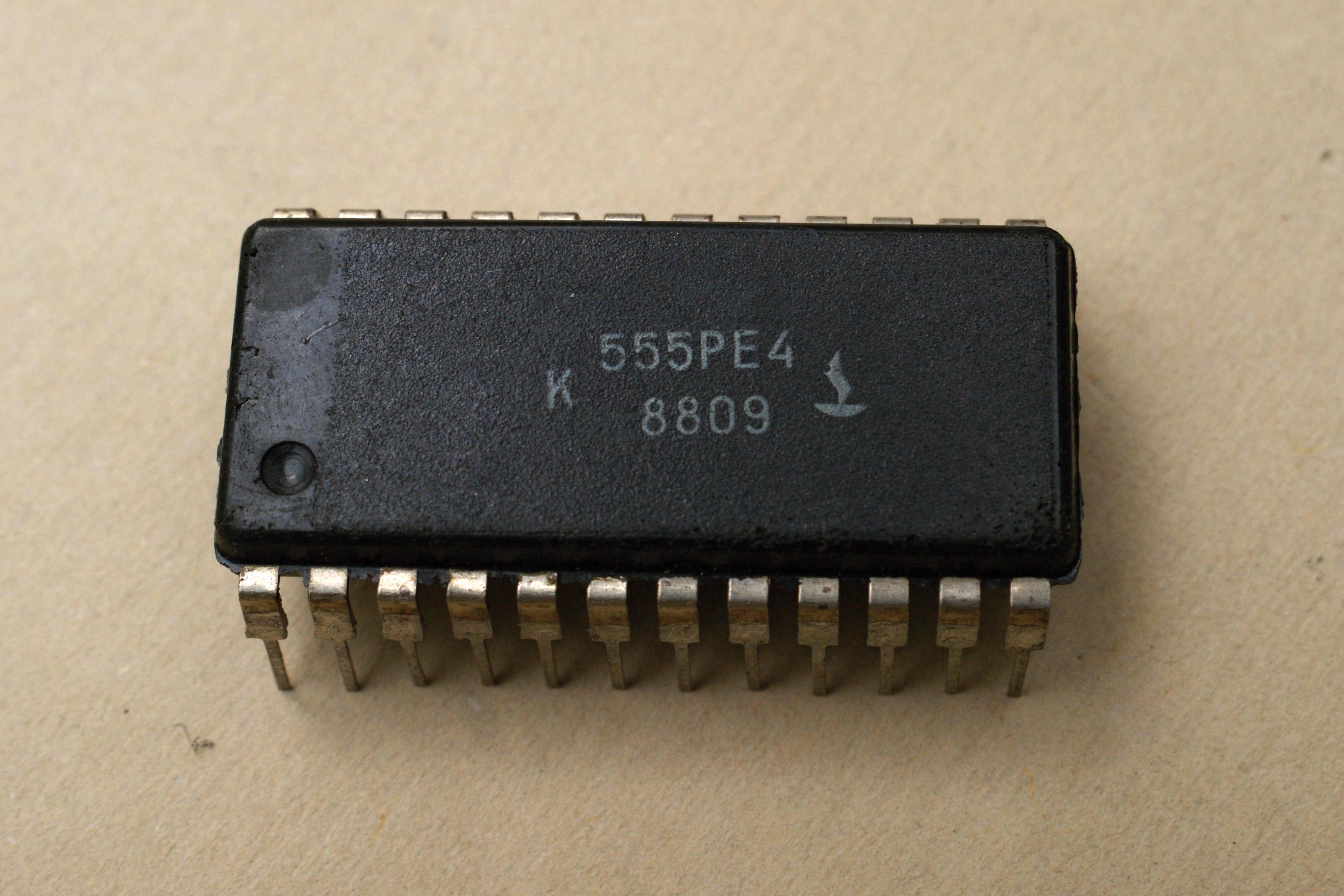

Тоже весьма распространенная ТТЛ-логика, аналог 74LSxx серии. Что же в ней необычного?

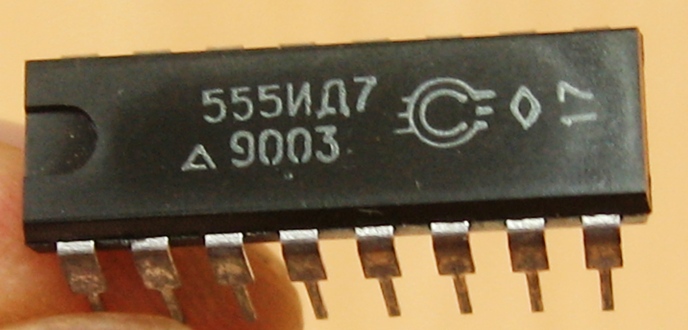

Довольно редкий вариант этой серии - с военной приёмкой!
ИД7 - дешифратор 3х8 (тема "Судак-1"). Производитель -
"Светлана", Санкт-Петербург.

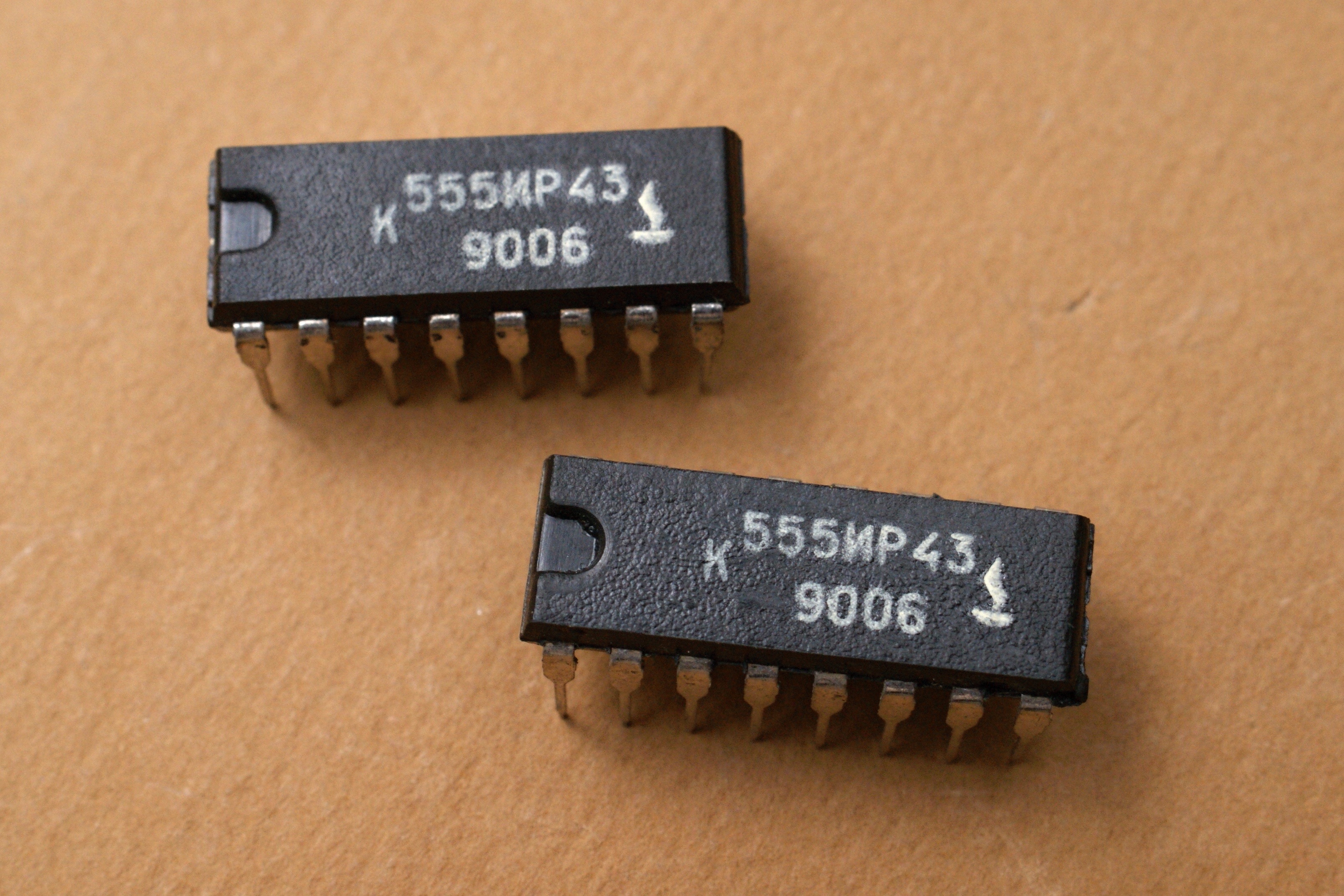

Похоже, это одна из последних разработок в 555 серии. Микросхема появилась, скорее всего, уже в середине 80-х годов; к тому времени серия уже была устаревшей. Тем не менее...
Это восьмиразрядный запоминающий регистр, с циклом записи в 2 такта (4-битное полуслово за один такт). Возможно это аналог западной 74LS396N, а может это и оригинальная разработка без аналога, пока не понятно.
Производитель - "Азон" (Баку, Азербайджан).

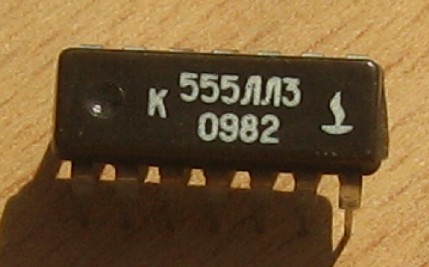

Микросхема интересна тем, что присутствует в одном-единственном справочнике и долгое время вообще считалась фейком. Но, как оказалось, такая всё же была. В дальнейшем она была переименована в К555ЛП12 и уже под этим названием была довольно распространена.

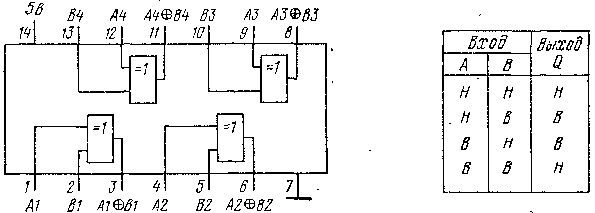

Представляет собой 4 элемента исключающее ИЛИ с открытым коллектором (аналог 74LS136). Ток потребления 10 мА, время задержки 30 нс.
Производитель - "Азон" (Баку, Азербайджан).
(фото с форума Портативное
ретрорадио)

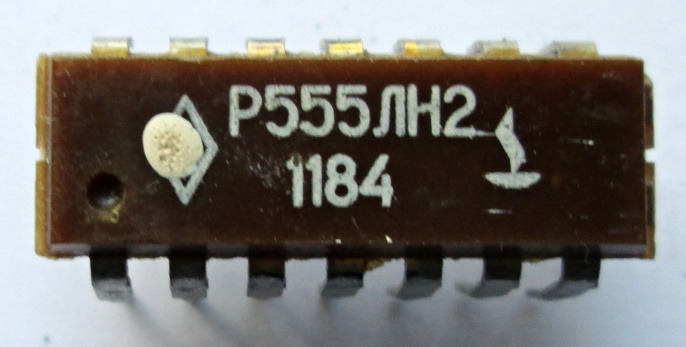

Интересный образец, с префиксом "Р"; никаких упоминаний о подобном варианте в литературе не встречается. Такое ощущение, что сделали робкую попытку привести обозначение серии в соответствие с новым ГОСТ, но моментально отыграли назад...
Производитель - "Азон" (Баку, Азербайджан).

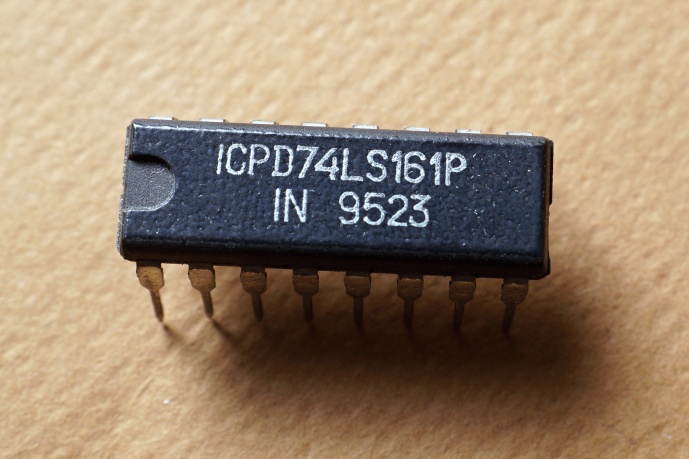

Зарубежная микросхема? Нет. Это К555ИЕ10
от минского "Интеграла",
маркированная под западный стандарт. То ли
для экспорта, то ли для мимикрии "под
фирму", кто сейчас разберёт...
Это отечественная КМ555ЛП5, маркированная для экспорта (вполне возможно, на Запад). Префикс EL ставился на микросхемы, экспортируемые по линии советского внешнеторгового объединения Электронинторг.
Товарный знак завода-производителя
на экспортную продукцию не ставился, так
что кто истинный "родитель" этой
микросхемы, узнать нельзя.
Источники:
1. Перечень развиваемых серий ИС. Редакция 1978 г.
2. Шило В.Л. Популярные цифровые микросхемы: Справочник. - М.: Радио
и связь, 1987. (Массовая радиобиблиотека. Вып. 1111).
3. Ю.Ю. Кокорев, И.А. Михеева, Ю.В. Труль, А.К. Цветков.
Интегральные микросхемы ТТЛ. Справочник. - Отдел геофизической техники
СКБ "Геофизприбор". Г. Киров, август 1989.
4. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги. Справочник. Т. 5.- М.: КУбК-а, 1997.
