Серия операционных усилителей, известная ещё с советских времён. Но производство и разработка новых элементов в ней продолжается и до сих пор.

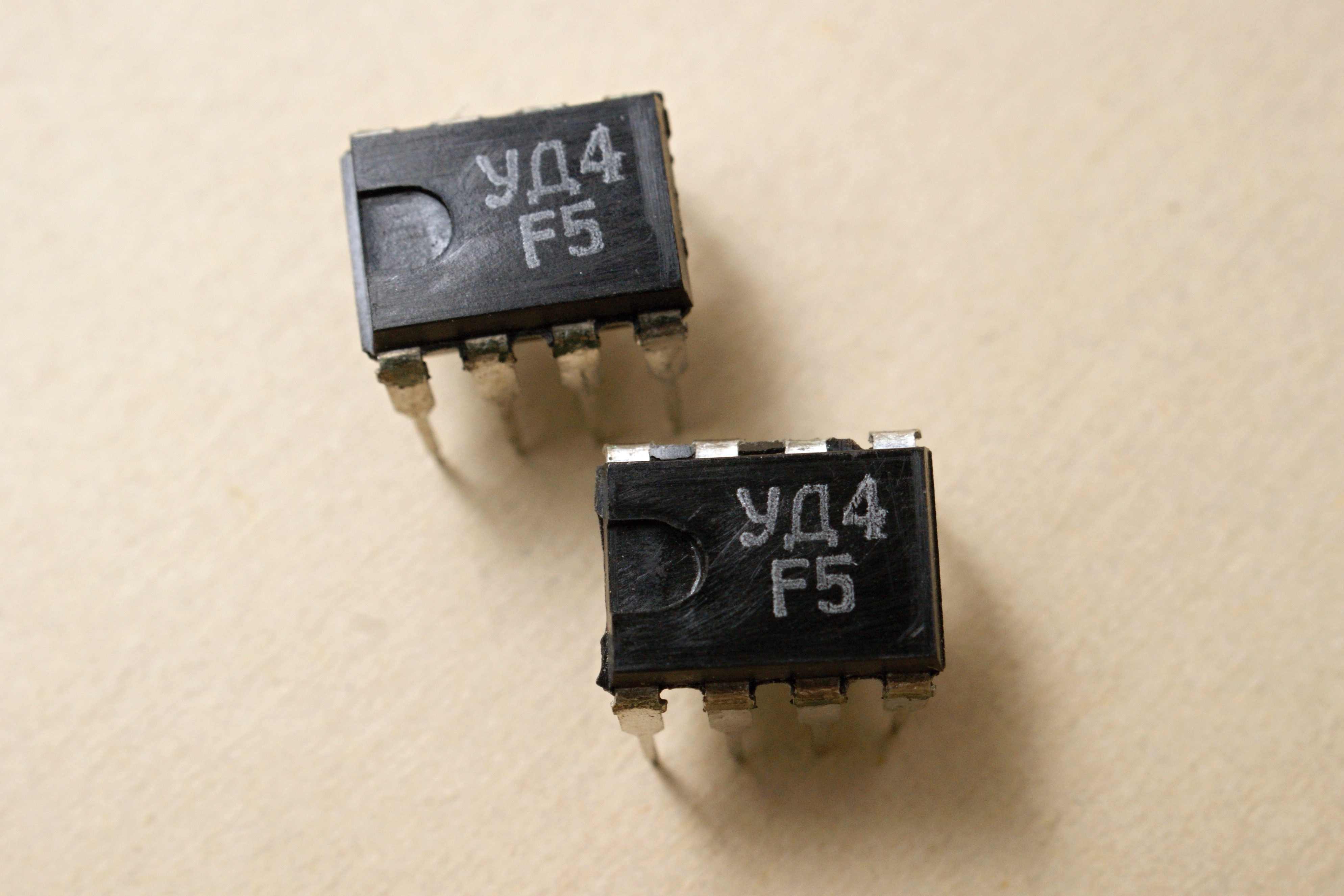

УД4 представляет собой сдвоенный вариант КР544УД1, с несколько сниженными параметрами. Разработан для замены прибалтийского КР574УД2.
Производитель - новосибирский "Восток". Краткий справочный лист на неё.
Это двухканальный операционный усилитель общего применения с полевыми транзисторами на входе. Из особенностей микросхемы можно упомянуть высокое входное сопротивление, пониженные значения напряжения смещения и температурного дрейфа. "Назначение выводов микросхемы КР544УД6 соответствует общепринятому за рубежом".
Схема подобна КР544УД1 и, как я понимаю, является её развитием. КР544УД6 выполнены по комбинированной биполярно-полевой технологии, формирующей на одном кристалле n-канальные полевые транзисторы с управляющим p-n-переходом, npn-транзисторы и вертикальные pnp-транзисторы. В процессе изготовления микросхемы производится технологическая подстройка напряжения смещения и температурного дрейфа.
Применение на входе n-канальных полевых транзисторов, а также схемы компенсации, обеспечивают существенно низкий входной ток, низкий входной шумовой ток, высокое входное сопротивление. Это упрощает работу с высокоомными датчиками, расширяет диапазон применений в сторону очень высокоомных датчиков, позволяет эффективно выполнять схемы преобразования малых токов в напряжение, зарядочувствительные усилители и другие подобные схемы.
Микросхема имеет полную внутреннюю частотную коррекцию, рассчитанную на все масштабные режимы отрицательной обратной связи, включая повторитель напряжения.
Производитель - новосибирский "Восток". Справочный лист от него.
Разрабатывалась микросхема в начале 90-х годов; поставки серийных образцов 2-3 квартал 1994 года, освоение серийного производства предполагалось в 4-м квартале 1994 года.
Первый образец из этой серии - не слишком экзотическая, но редкая 544УД7. Счетверённый ОУ высокой (по нынешним временам уже средней) точности.
Это военный аналог массовой LM324N для тех, кому никак нельзя использовать импорт. Ну и кому важен керамический корпус, температурная стойкость и прочие особенности.
Производитель - новосибирский "Восток".
Микросхема эта появилась уже поздно, наверное в "нулевые" годы, и не попала ни в один справочник. Справочный лист и заводской паспорт на нее.
Пока непонятна разница между Р1 и Р3 - только покрытие выводов?
Микросхема представляет собой половинку предыдущей - двухканальный операционный усилитель общего применения. Схема аналогична известной LM258N.
Производитель - новосибирский "Восток". Справочный лист от него.
Эта миниатюрная микросхема - счетверённый КМОП ОУ с высокими динамическими параметрами.
Отечественный аналог западной TS274. Интересно, что микросхема не военного назначения, что для российской микроэлектроники нового века большая редкость.
Производитель - новосибирский "Восток". Справочный лист от него.
Счетверённый ОУ с высоким входным сопротивлением. Схема представляет собой западную LF347, с добавкой диодной защиты выходного каскада от короткого замыкания.
Производитель - новосибирский "Восток".
Подробной информации о гражданском варианте у меня нет, и чем отличается исполнение "Б", не знаю. Есть заводской справочный лист на военную версию, 544УД14Р3.
Источники:
1. Нефедов А. В. Интегральные микросхемы и их зарубежные
аналоги: Справочник. Т. 5.— М.: КУбК-а, 1997.
2. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
3. Операционные усилители и
компараторы. - М.: Издательский дом "Додэка-XXI", 2002.
