517ая серия

Вот еще одна непонятная серия. Неясно для чего нужна была еще одна ТТЛ-серия, когда их и так уже немалое количество.

Напряжение питания - у части микросхем серии +3В, у части +5В, а часть имеет смешанное, двойное питание. Корпус типа 401 14-4.

Производитель - "Светлана", Санкт-Петербург.

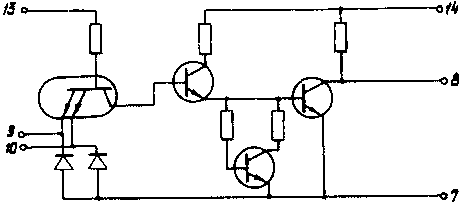

Основной базовый элемент 517ой серии:

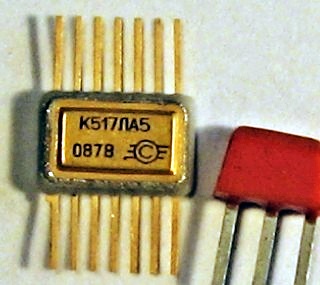

К517ЛА5

Назначение - два логических элемента 2И-НЕ с открытым коллекторным выходом.

	Выходное напряжение низкого уровня, не более 0,55 В
	Выходной ток высокого уровня не более 0,15 мА
	Потребляемая мощность не более 110 мВт
	Время задержки включения не более 11 нс
	Время задержки выключения не более 14 нс

1, 2, 9, 10 — входы Х1..Х4; 6, 8 — выходы Y1, Y2; 7 — общий; 14 — напряжение питания

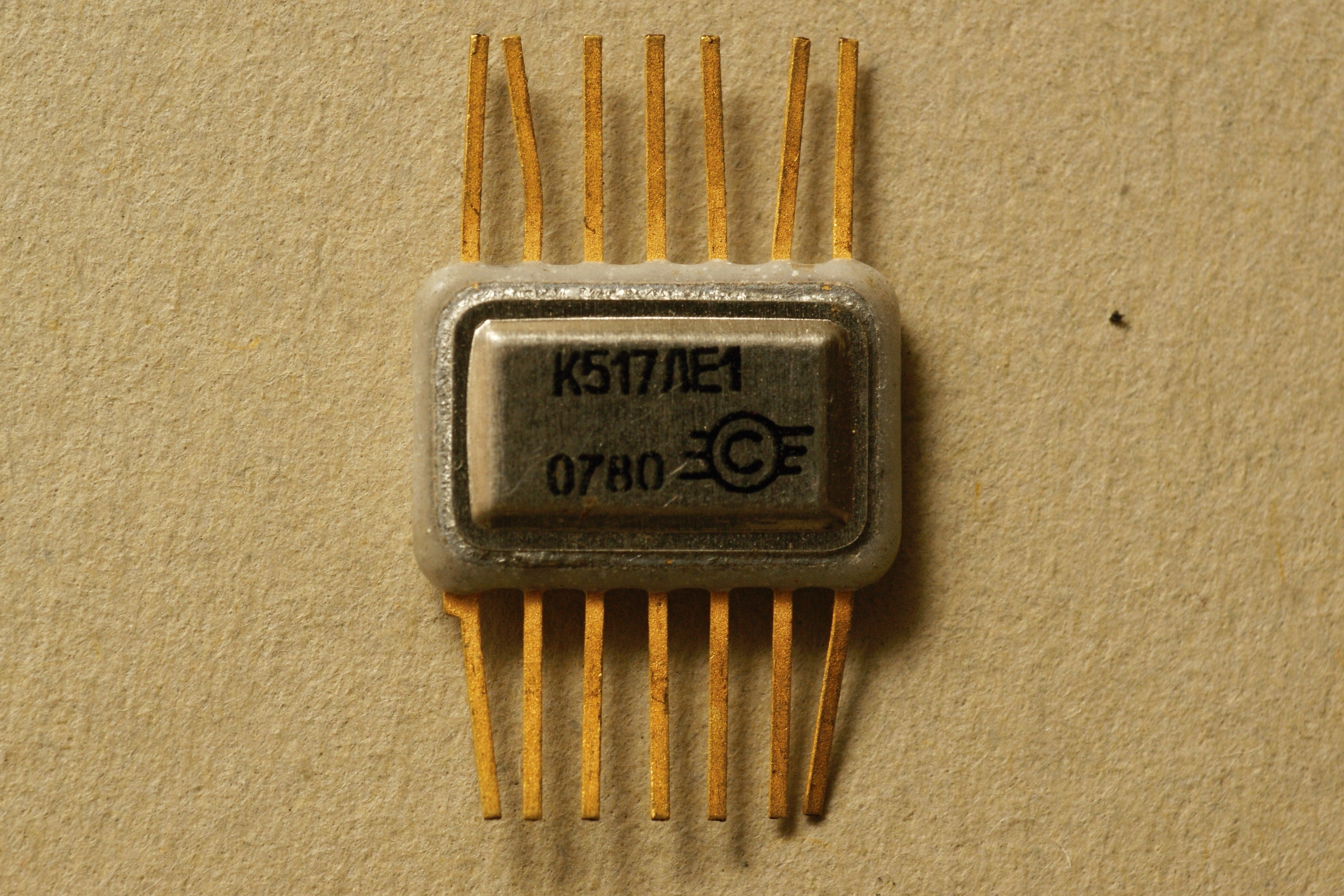

Два логических элемента 2ИЛИ-НЕ с дополнительным открытым эмиттерным выходом. Это позволяет увеличить нагрузочную способность.

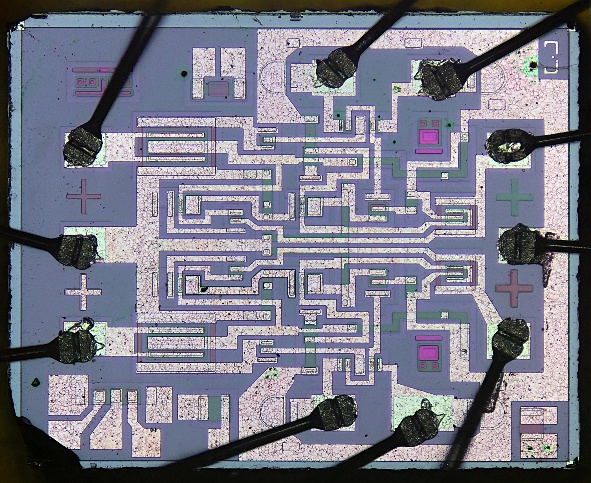

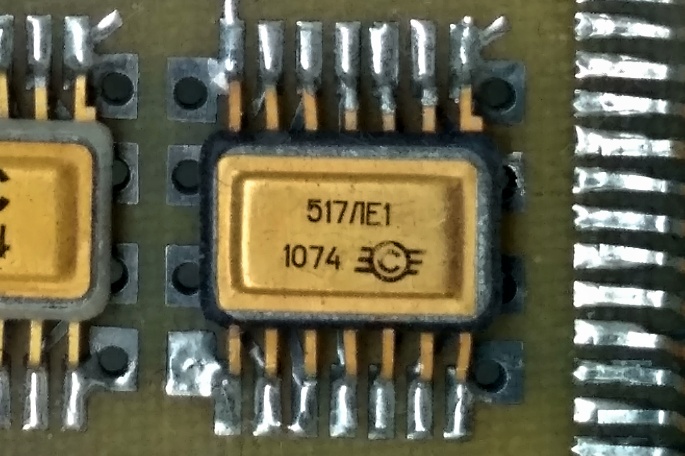

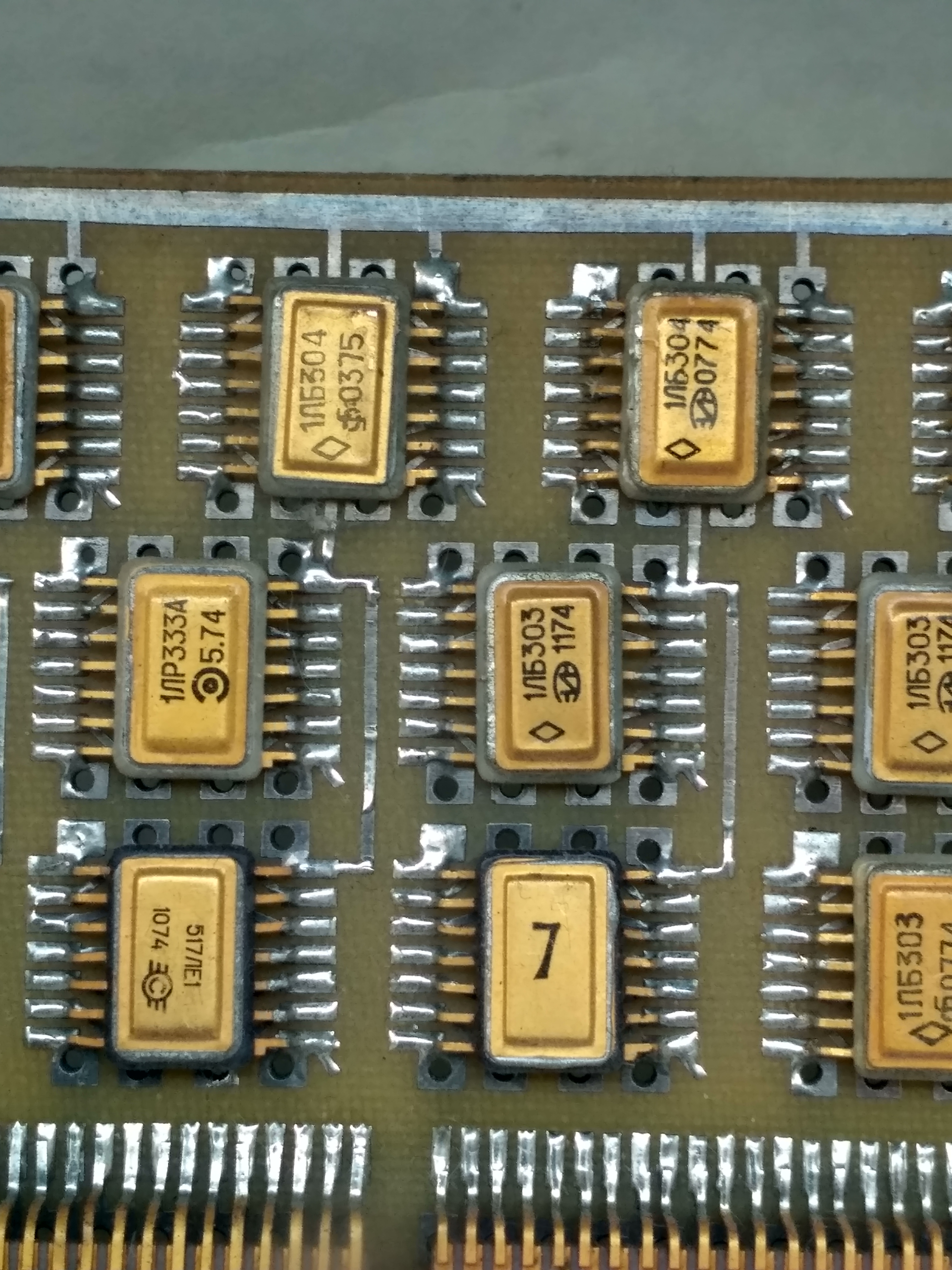

(фото с форума Радиокартинки)

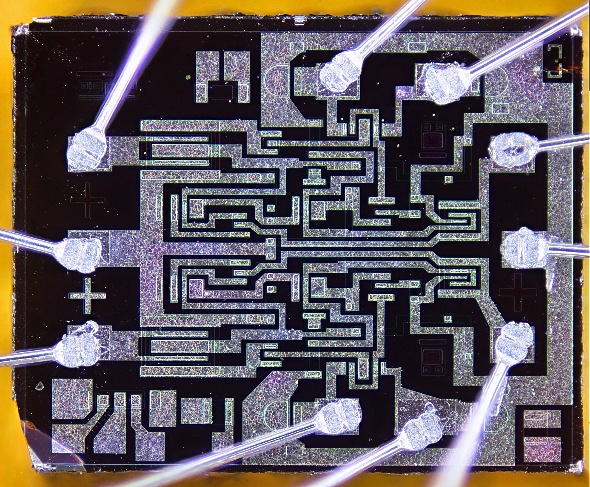

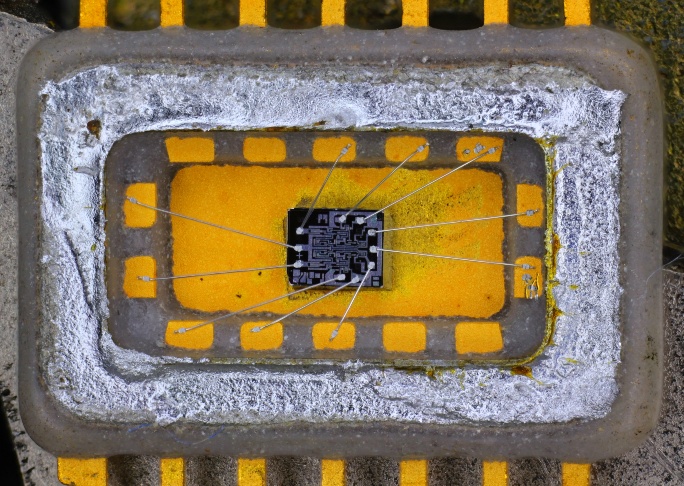

(фото Сергея Брылева)
