Серия выполнена по биполярной технологии с изоляцией p-n переходом и предназначена для применения в устройствах отображения цифровой, знаковой и буквенной информации.
Весьма широкое применение нашли 514ИД1 и 514ИД2, но в этой серии есть и иные, более редкие микросхемы.

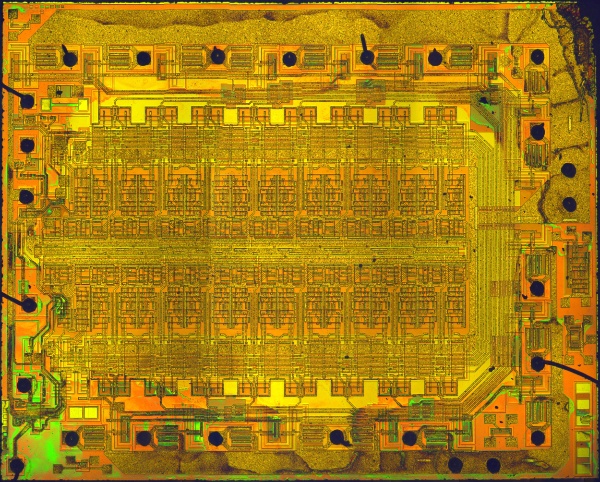

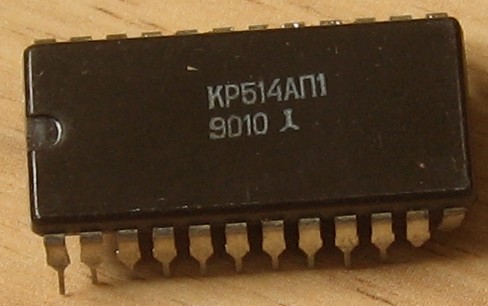

Назначение - управление светодиодными шкальными индикаторами с общим анодом (микросхема для цифровых тюнеров). Могла выдавать как сегментный код, так и гистограммный. Справочный лист на неё.
Производитель - ПО "Днепр", г.Херсон, Украина (ныне "Днепр-полупроводники").

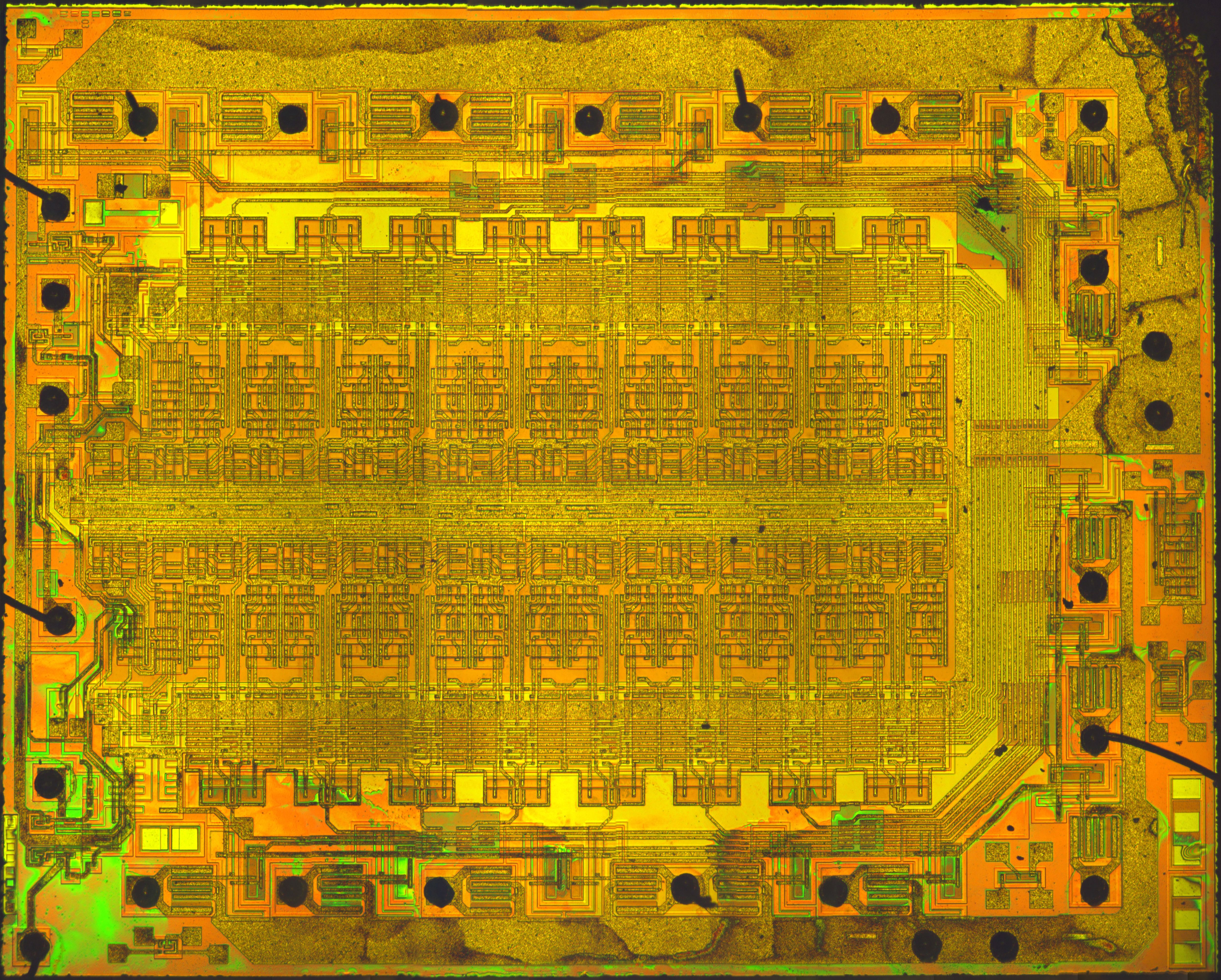

(фото от 1Ж24Б)

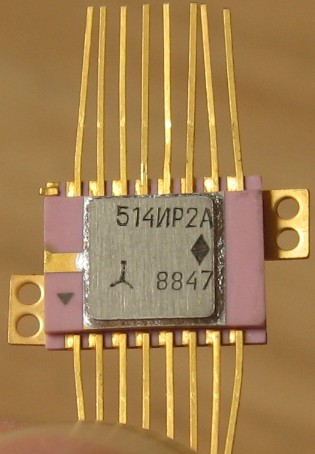

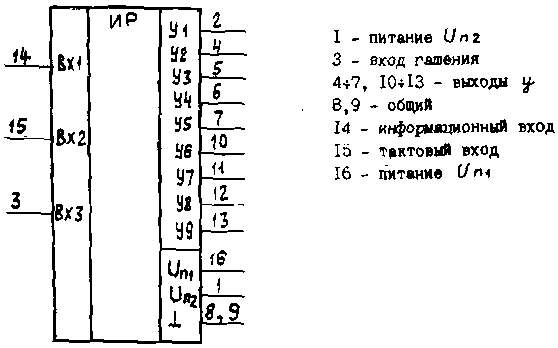

Сдвиговый регистр-формирователь мощных импульсов управления светодиодной матрицей 8х8. Справочный лист, заводской паспорт и данные из отраслевого справочника на неё. Производитель - ПО "Днепр", г.Херсон, Украина (ныне "Днепр-полупроводники").
|
 |
| Назначение -
сборка из девяти мощных (до 400 мА в импульсе) транзисторных ключей.
Справочный лист на неё. Производитель - завод им. 50-летия СССР (Фрязинское ПО "Электронприбор"). |

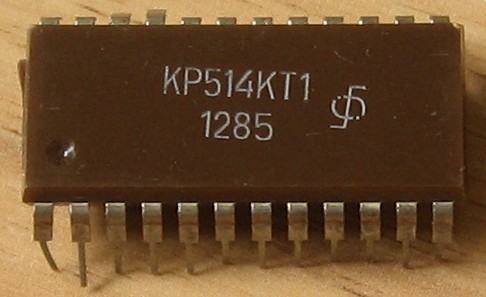

первые выпуски имели маркировку без буквы Р:
|

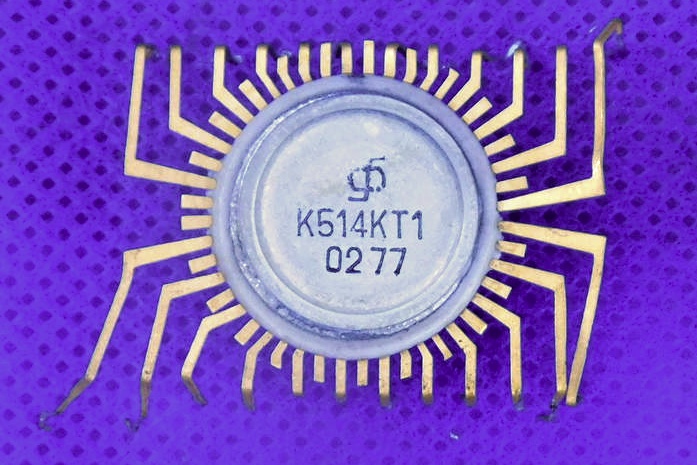

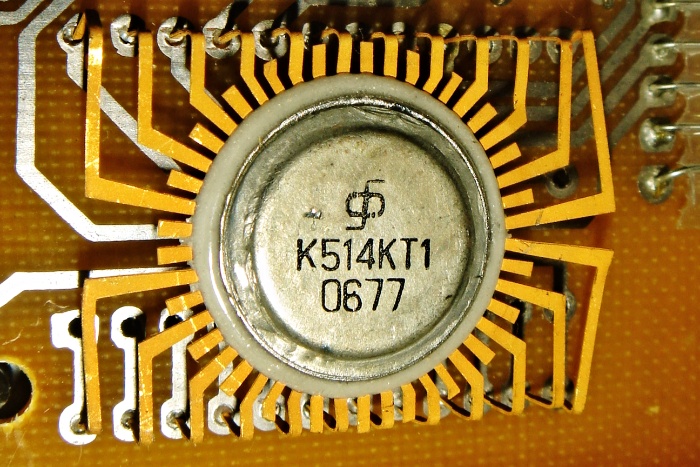

А самые-пресамые первые были ещё и в дивном корпусе:
(фото с Форума радиодеталей)
Нужно отметить, что в течении своей жизни микросхема претерпела значительные изменения. У ранних выпусков была иная топология транзисторов. При этом существовали различия и в обвязке - в образцах калькуляторов 1976 года (где она была ещё как Я150) и 1977 года установлены дополнительные внешние транзисторы. А в калькуляторах с 1978 года этих транзисторов уже нет. Хотя нет точной привязки к топологии кристаллов, но логичным выглядит объяснение, что ранний вариант не тянул нагрузку и его пришлось усиливать внешними ключами. Затем кристалл доработали и улучшили параметры. Возможно, это произошло одновременно с переводом его в пластмассовый корпус.

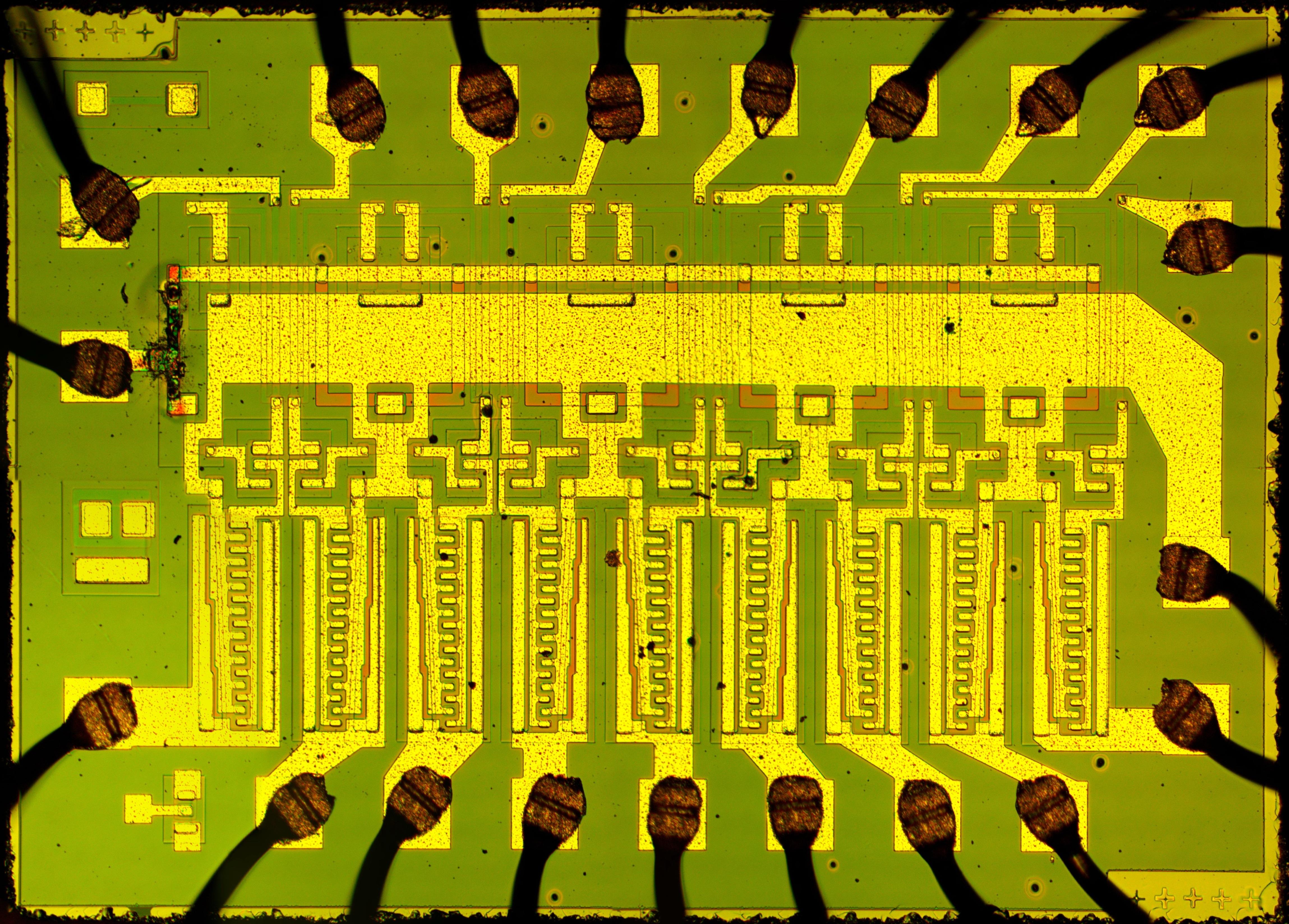

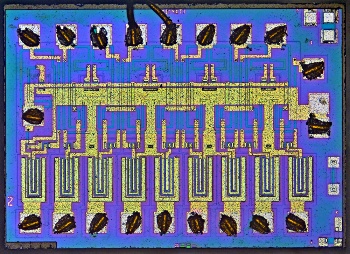

ранний вариант (фото от 1Ж24Б) |

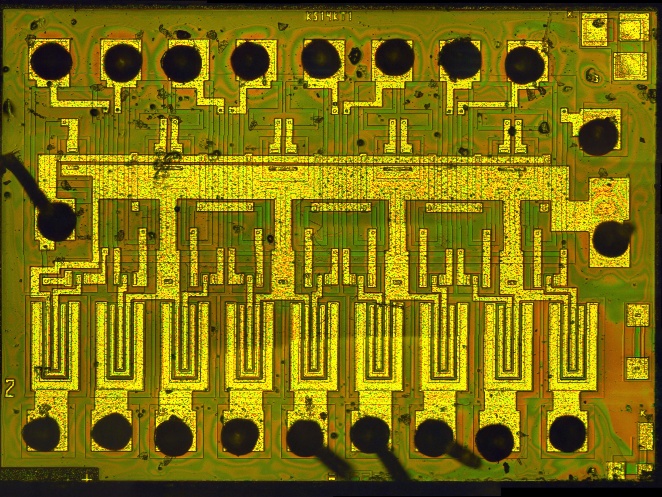

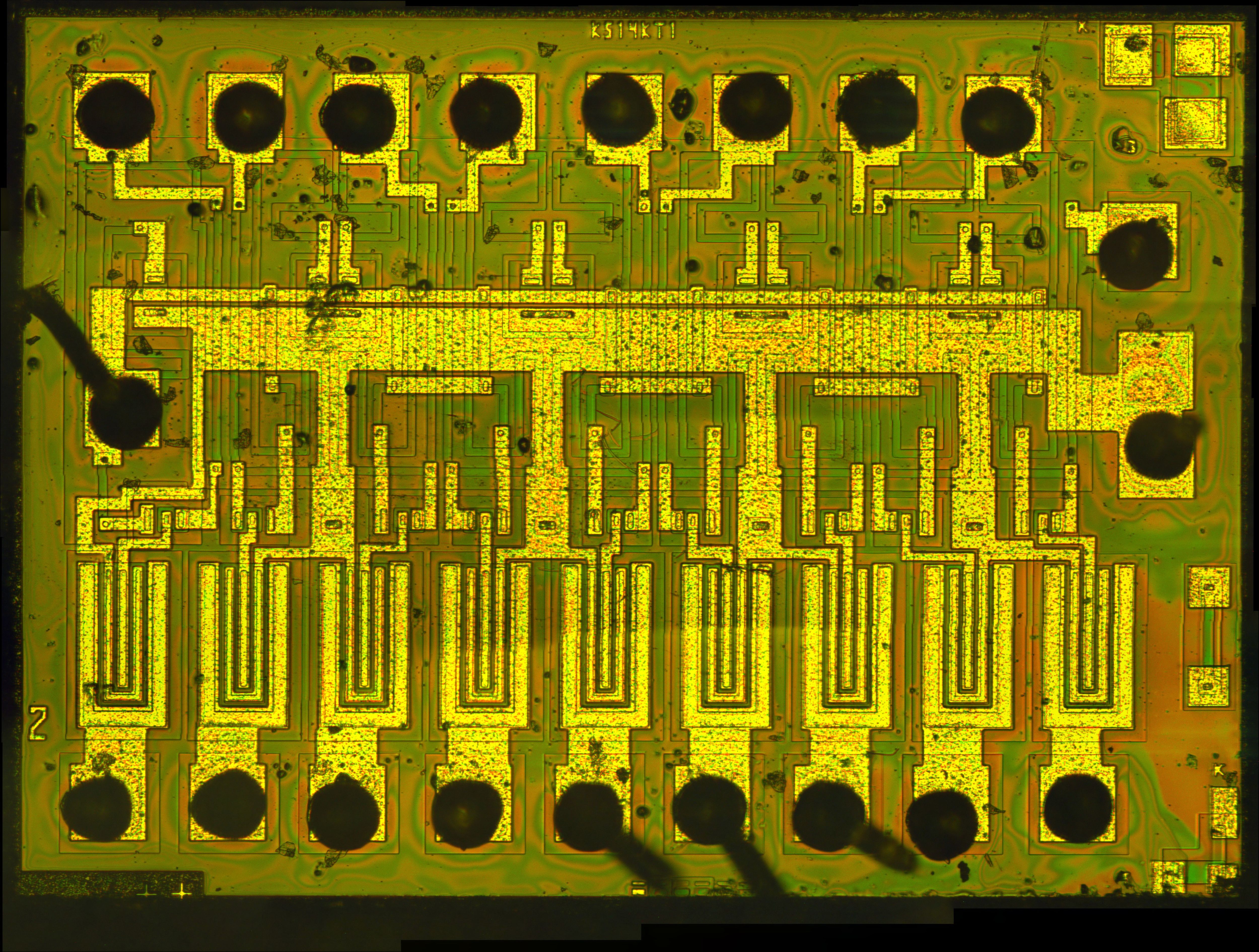

поздний вариант (фото от 1Ж24Б) |
| "Государственная аттестационная комиссия присвоила 16.02.79г. высшую категорию качества и Знак качества транзистору КТ704А,Б,В и интегральной схеме К514КТ1" |  |
 |

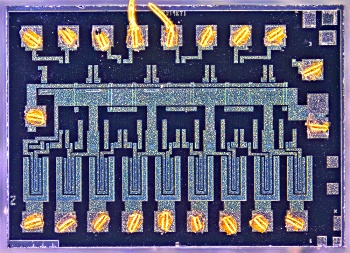

 (фото с форума Радиокартинки) |
 (фото с форума Радиокартинки) |
(фото с форума Портативное
ретрорадио)
А вот микросхема, которой практически нет ни в одном советском справочнике.

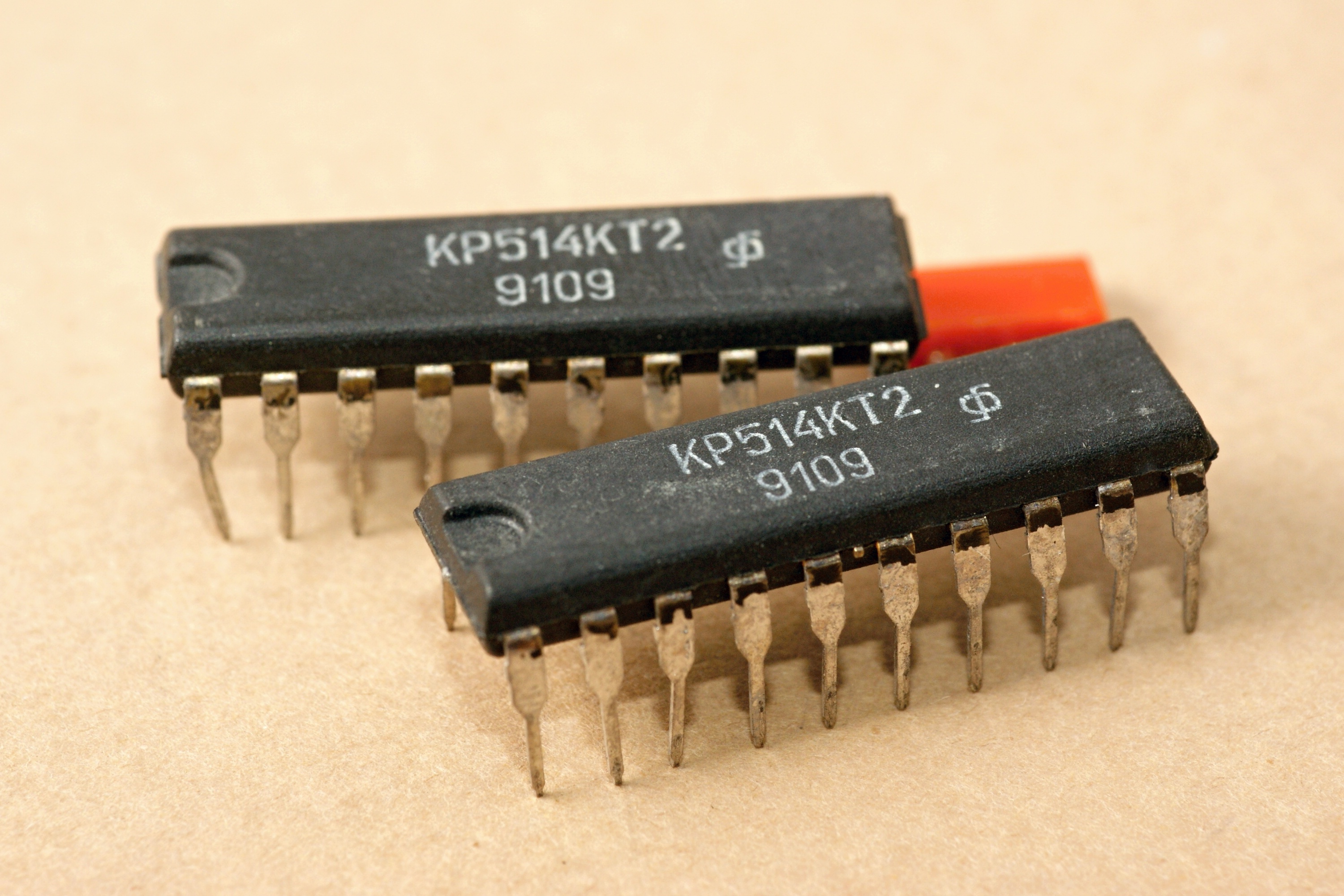

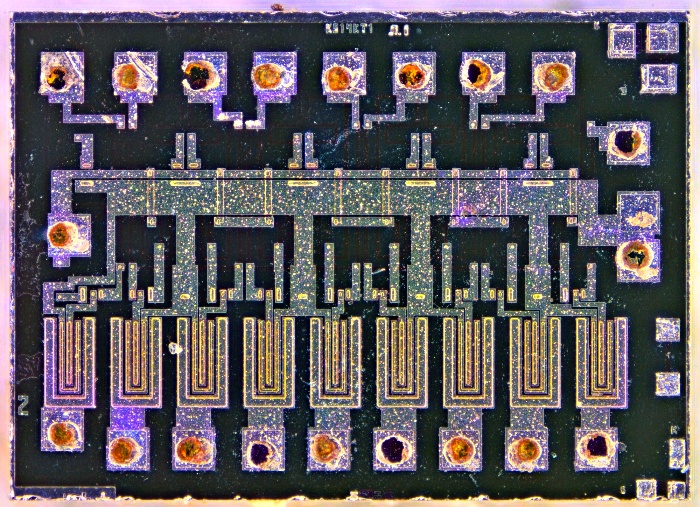

КР514КТ2 представляет собой модернизацию КР514КТ1 в более компактном корпусе.

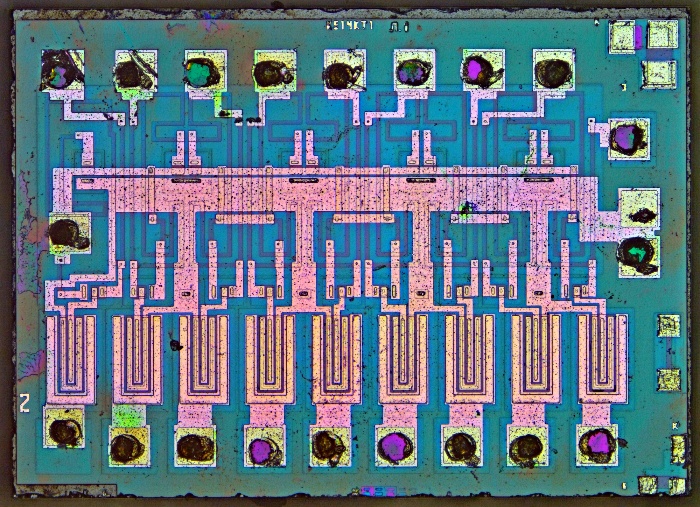

При этом кристалл внутри почти не отличается от КТ1.
Эта интегральная схема предназначена для создания интерфейса между
калькуляторными МОП-микросхемами и светодиодным индикатором с общим катодом,
работающим в мультиплексном режиме с током одного разряда до 40 мА.

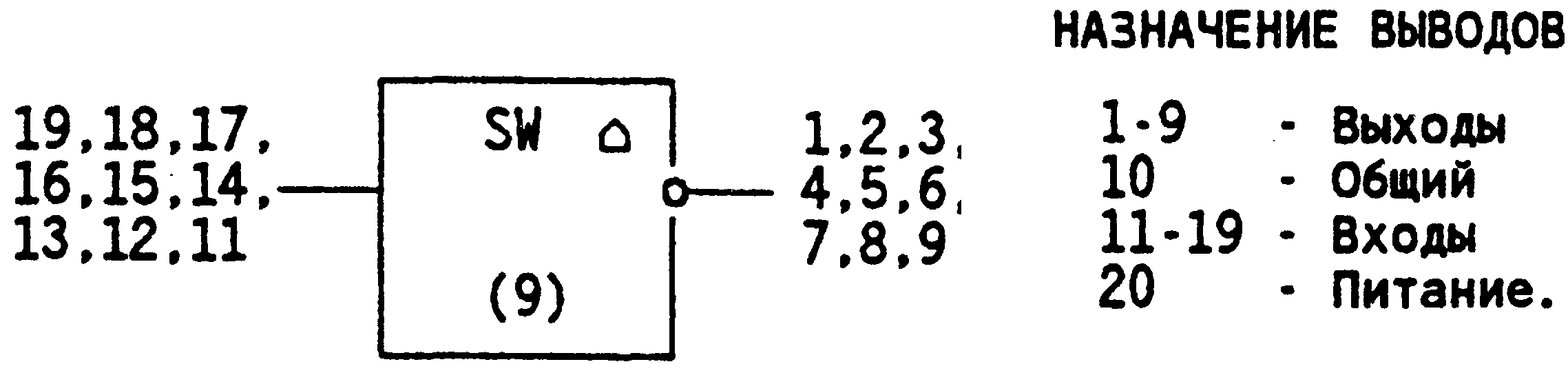

Микросхема содержит 9 биполярных ключей с общим питанием цепей смещения;
подробные данные можно посмотреть на сайте
Справочный портал по микросхемам.
Производитель - завод им. 50-летия СССР (Фрязинское ПО "Электронприбор").
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
