Микросхемы высокопороговой ТТЛ логики с напряжением питания +15 В. Эта серия отличается повышенной помехоустойчивостью и нагрузочной способностью и предназначена для применения в промышленном оборудовании.
В состав серии входит небольшой ассортимент логических схем малой интеграции, а также преобразователи уровней для согласования со схемами ТТЛ и КМОП. Исполнение у неё было только гражданское.
История 511ой серии началась в 1972 году с проведения НИР "Помеха". Это было исследование технологических методов создания базовых кристаллов для логических высокоуровневых микросхем с повышенной помехоустойчивостью. Итогом стало создание элементной базы отечественных систем числового программного управления станками.
В первую очередь микросхем этой серии вошли схемы мелкой логики и преобразователи уровней. Вторая очередь (ИЕ1, ИД1, ТВ1) появилась позже, примерно в 1976 году, и сильно от них отличается. Во-первых сложностью - первые состояли из 30-50 элементов, вторые из 100-150. Но даже не это главное; похоже, что для них была разработана иная технология - эти микросхемы имеют много бОльшую наработку и устойчивость к вибрации и ударным нагрузкам. Но и более "слабые" выходы, допустимая ёмкость нагрузки только 100 пФ (у микросхем первой очереди 680 пФ).
Судя по отечественным каталогам, прототипами этой серии были микросхемы H102...H156 от SGS (не удивлюсь, если микросхемы копировали вместе со станками; ну или наоборот). Параметры H100 и К511 несколько отличаются. Напряжение питания 10,8...16 В (у наших 13,5...16,5 В); выходной уровень логического "0" 14,5В (12 В); и т.п.
Выпуском микросхем занимался минский "Интеграл", а также подчинённые ему заводы "Транзистор" и "Изотрон" (г. Лида).
| 511ИД1 | 511ИЕ1 | 511ЛА1 | 511ЛБ6 | 511ЛИ1 |
| 511ЛА2 |

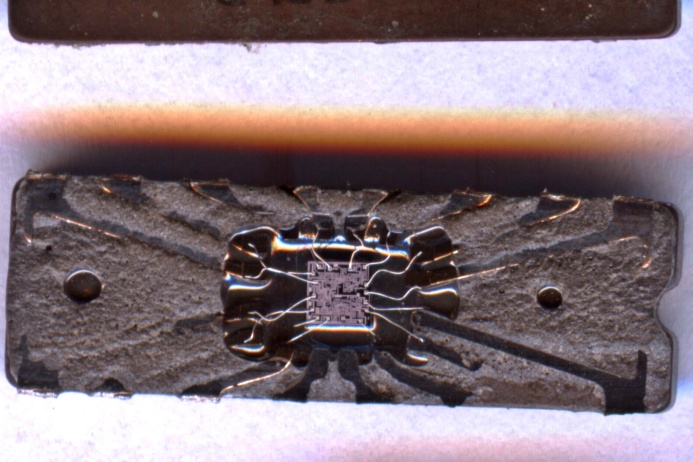

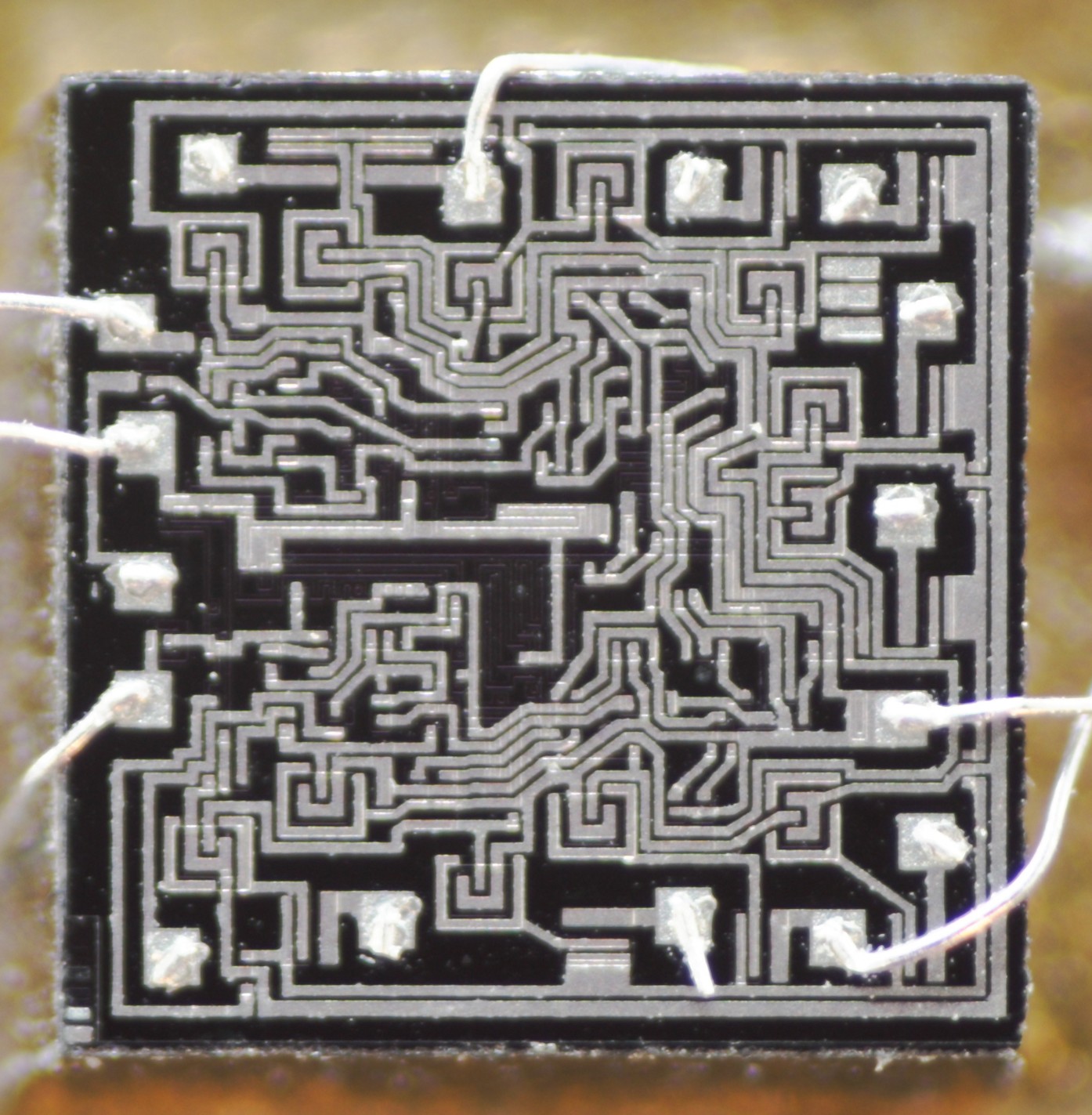

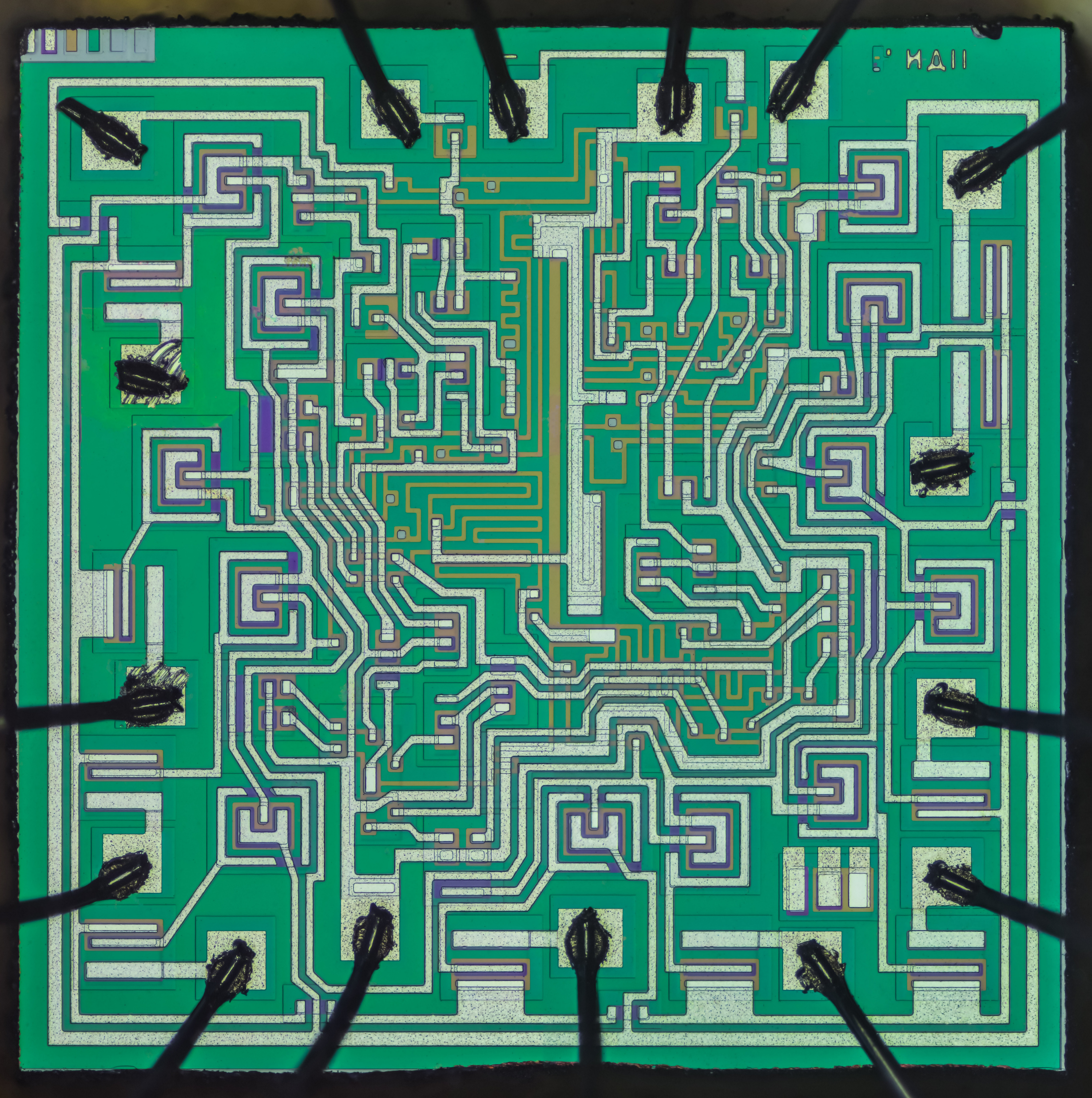

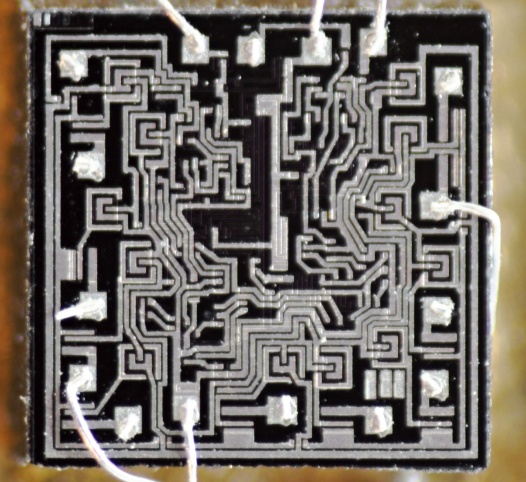

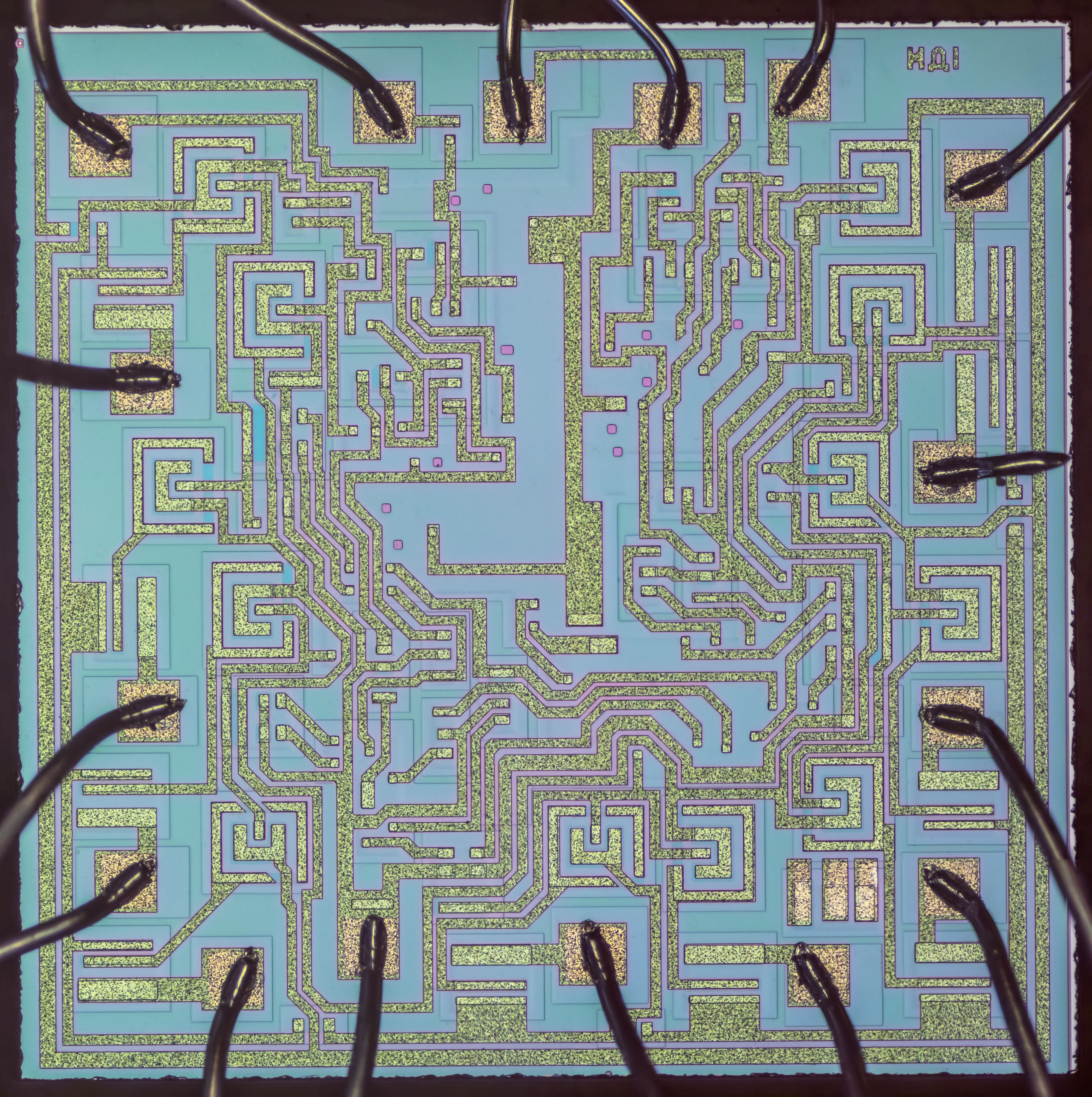

Схема дешифратора двоично-десятичного кода в десятичный для управления газоразрядными индикаторами, с выходным напряжением до +55 В. Данные из отраслевого каталога и заводской паспорт на неё.

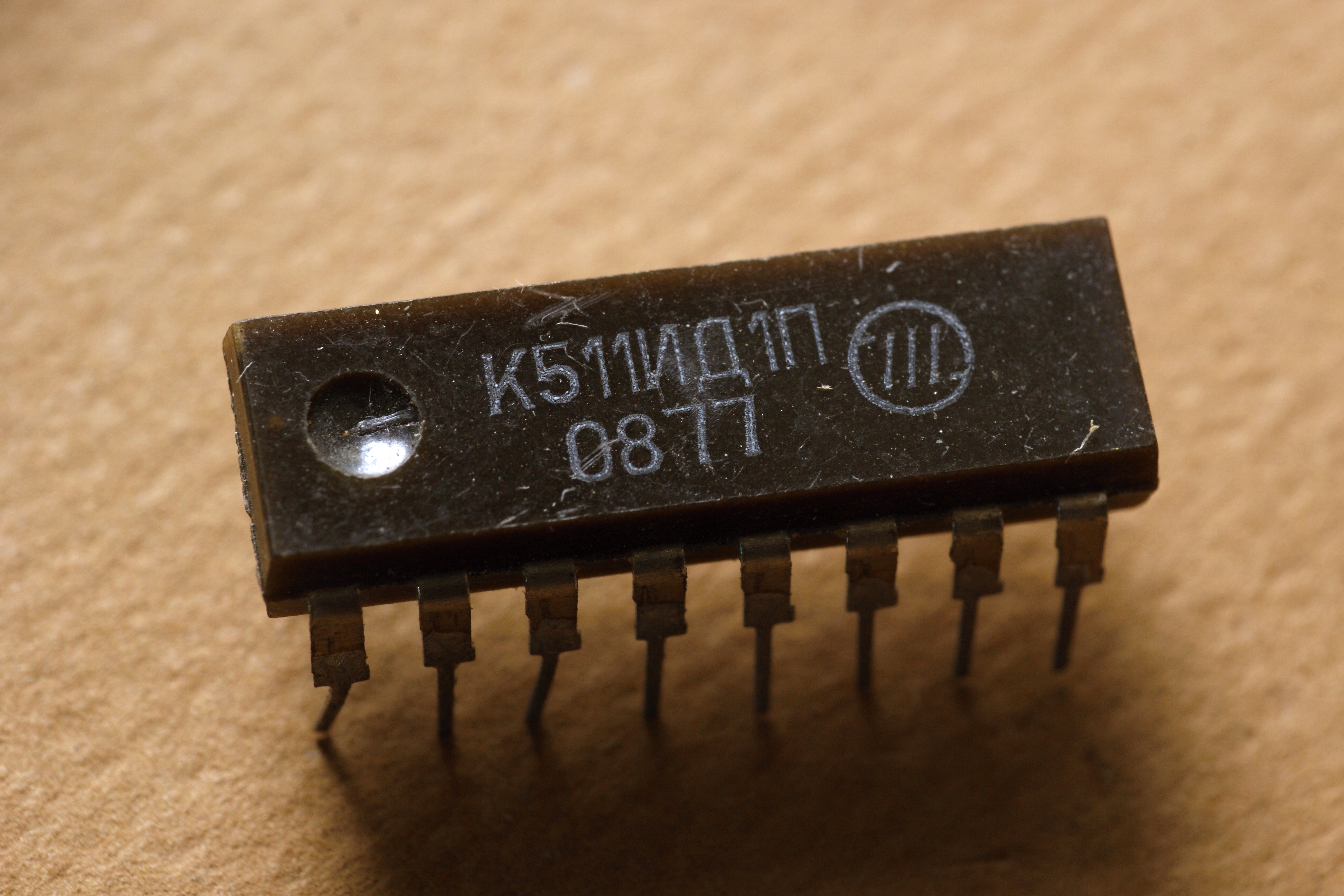

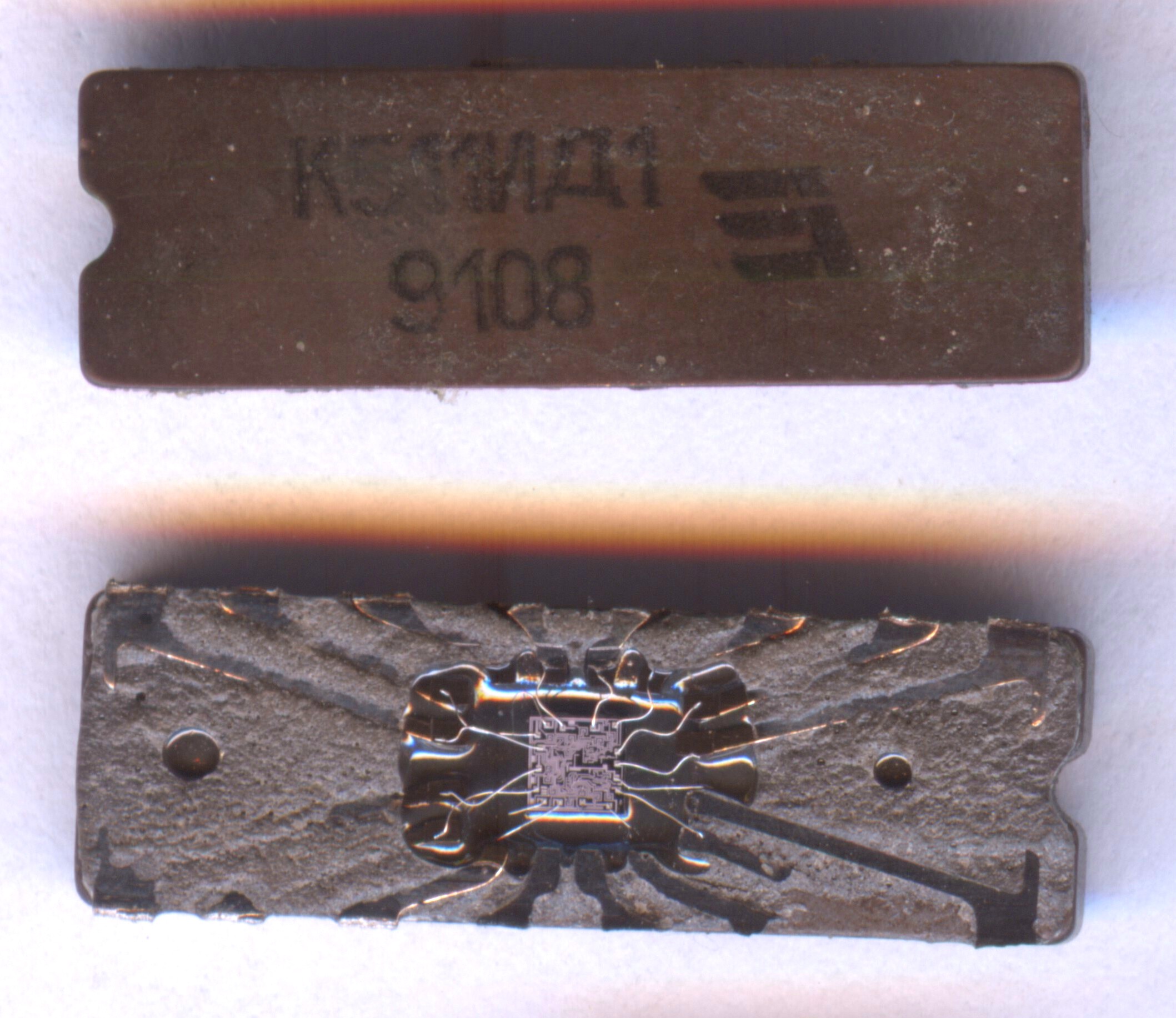

Обычно микросхемы этой серии паковались в металлокерамические корпуса; но, как видно, в конце 70-х пробовали и пластмассовые.
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
1983 год:
|
1991 год:
|

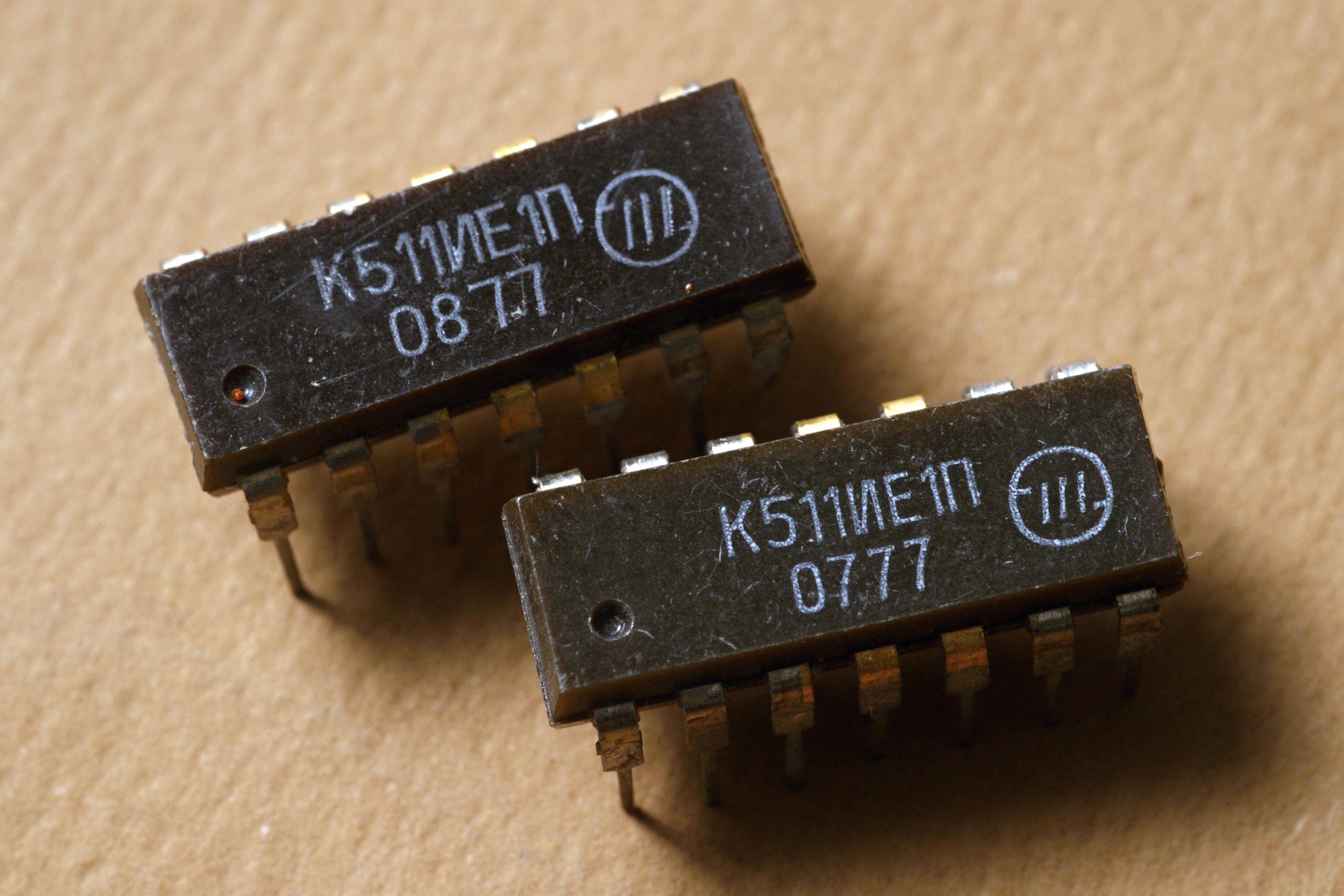

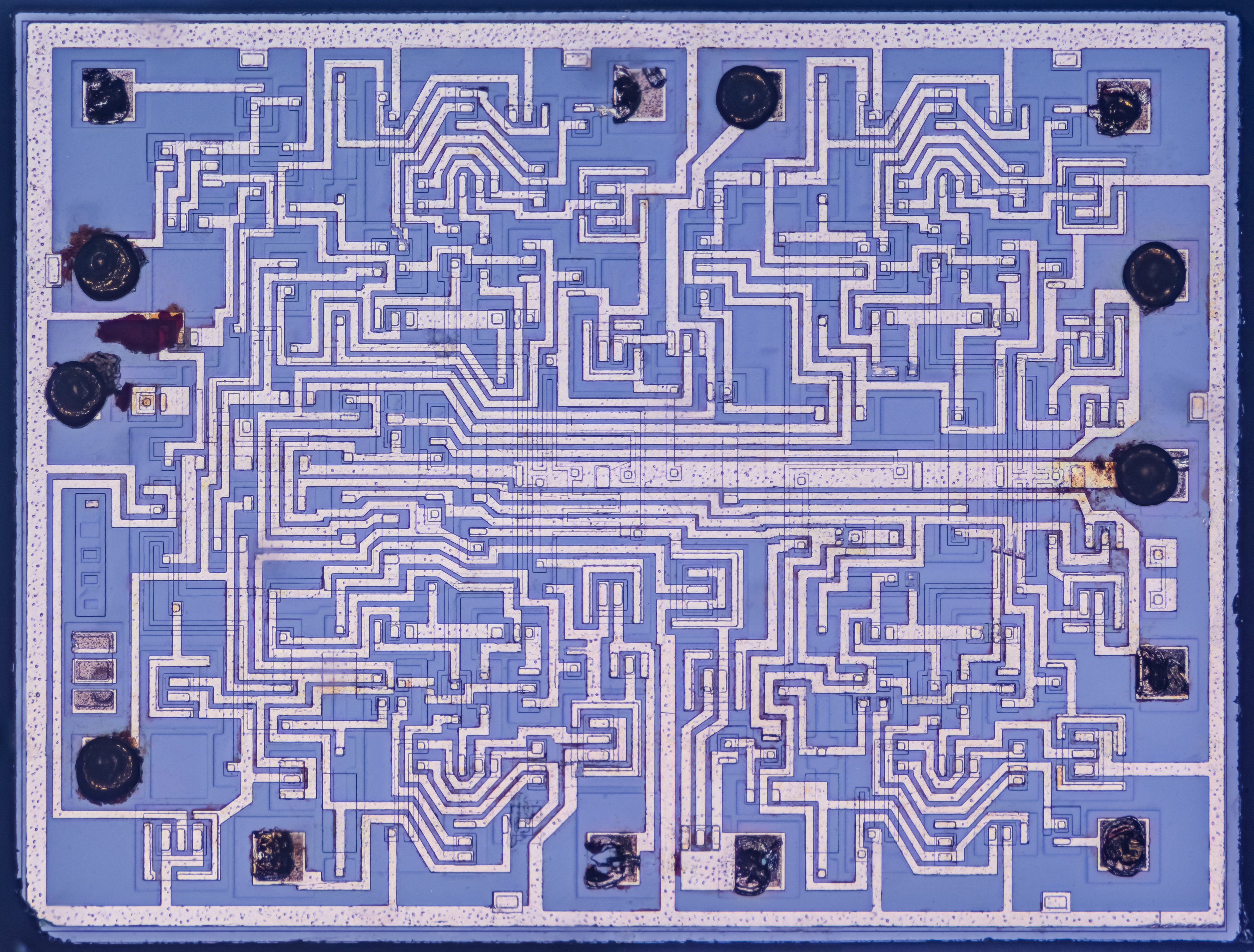

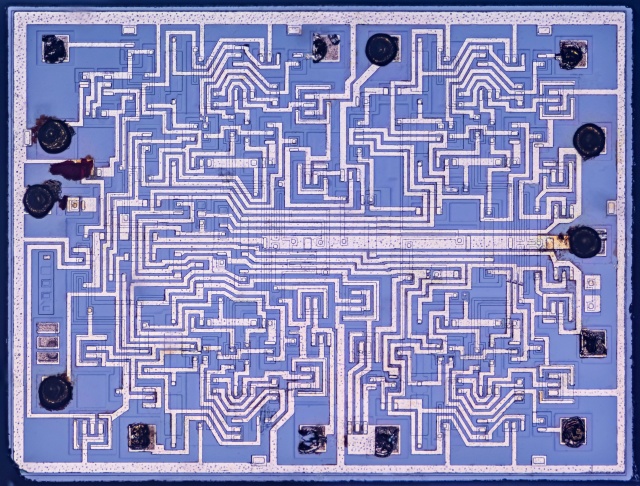

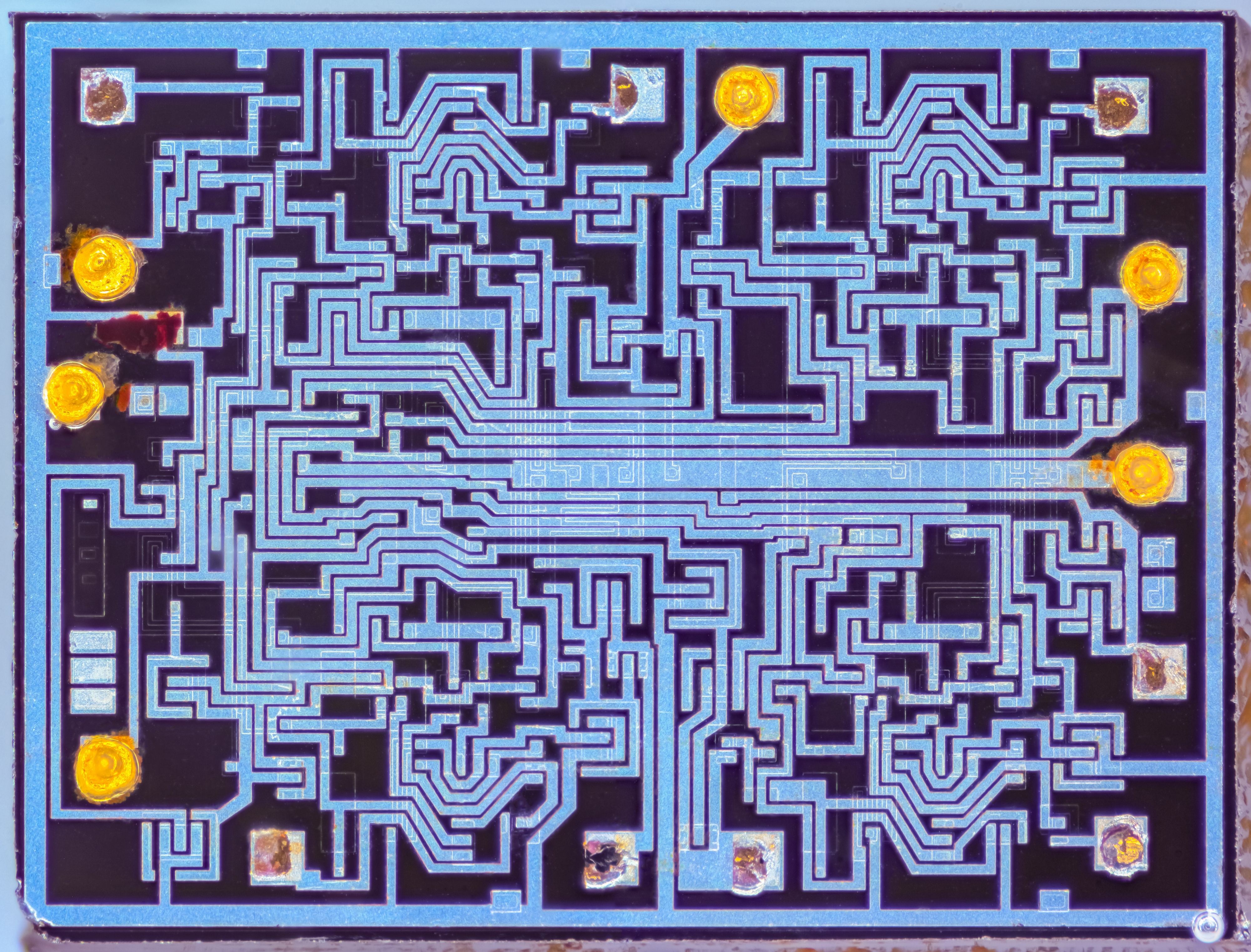

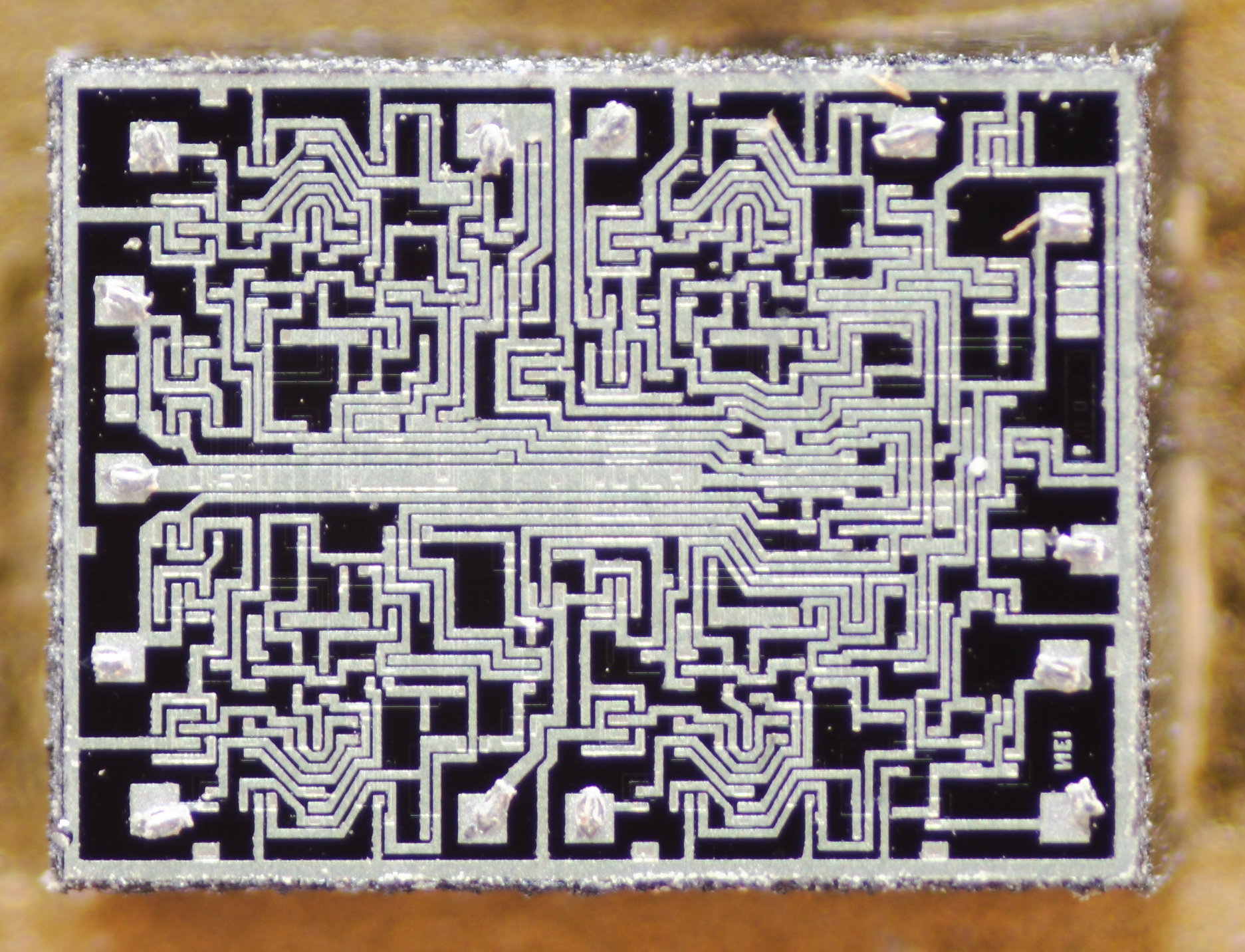

Двоично-десятичный счётчик с предустановом; время задержки 400/600 мкс. Справочный лист и заводской паспорт на неё.
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)

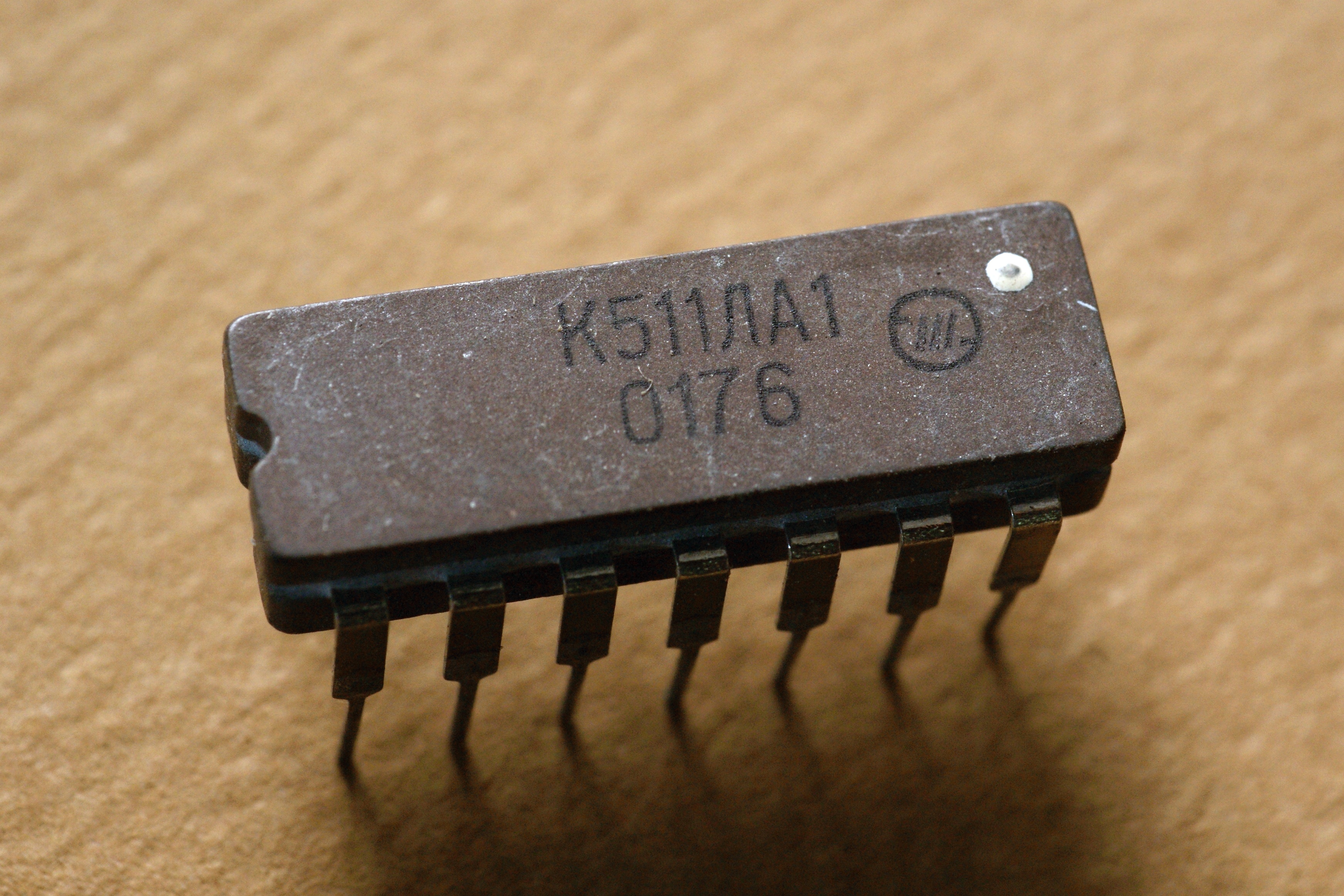

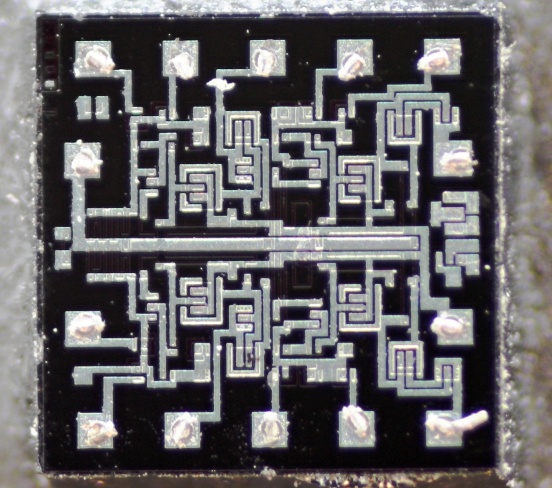

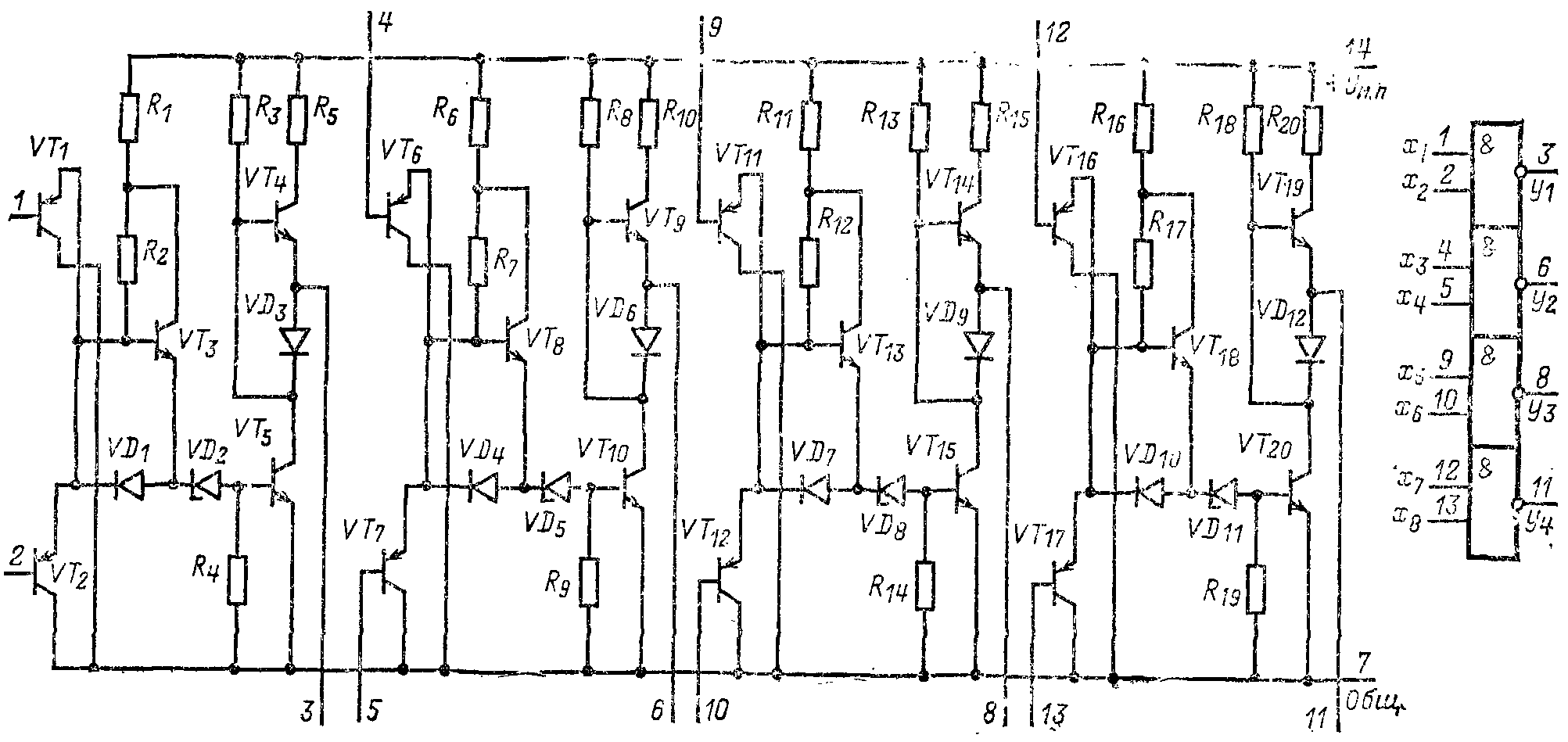

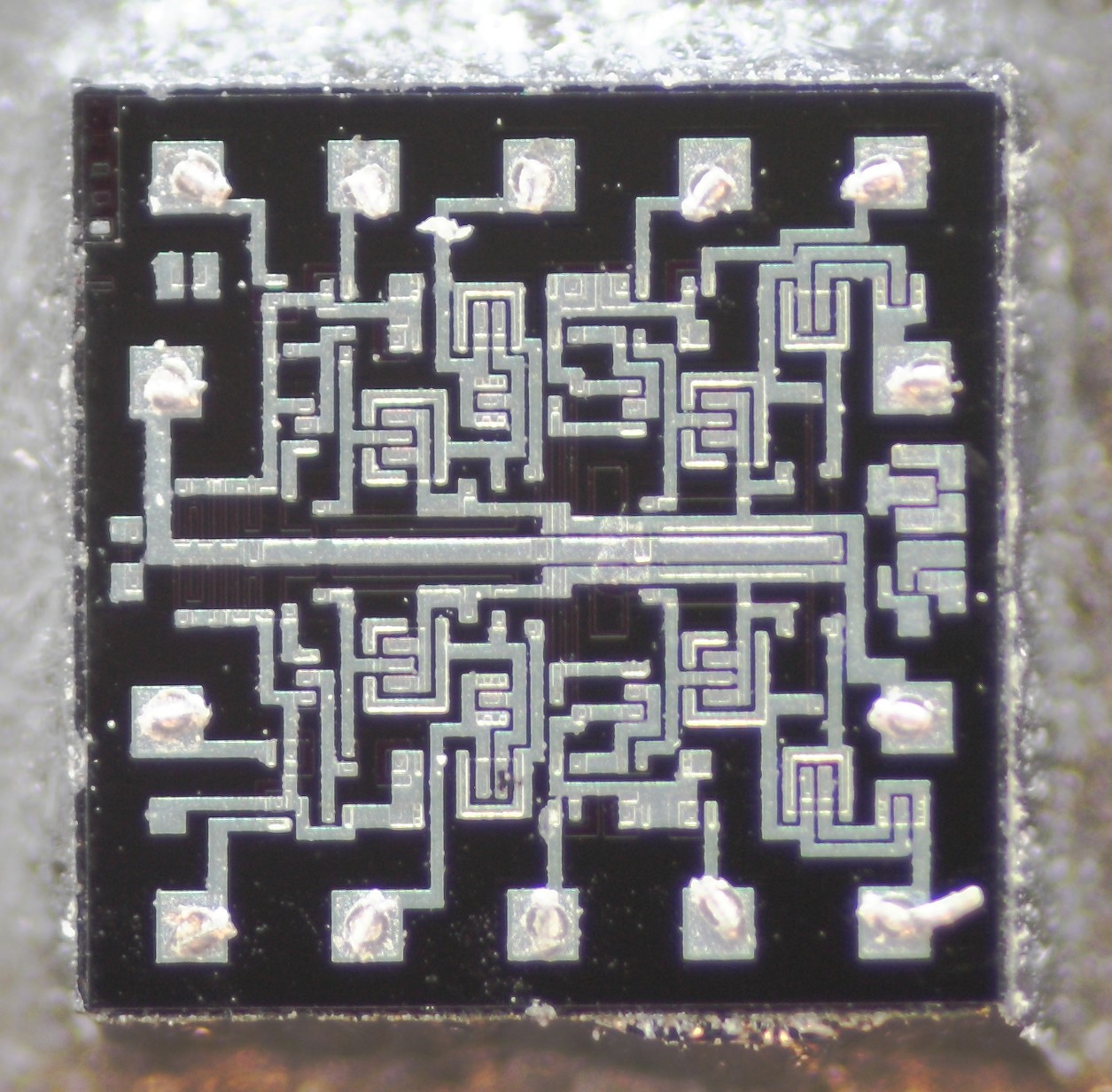

Четыре логических элемента 2И-НЕ. Данные из отраслевого каталога и заводские паспорта на неё, вариант 1 и вариант 2 (микросхемы "для АЭС").
(фото с форума Радиокартинки)

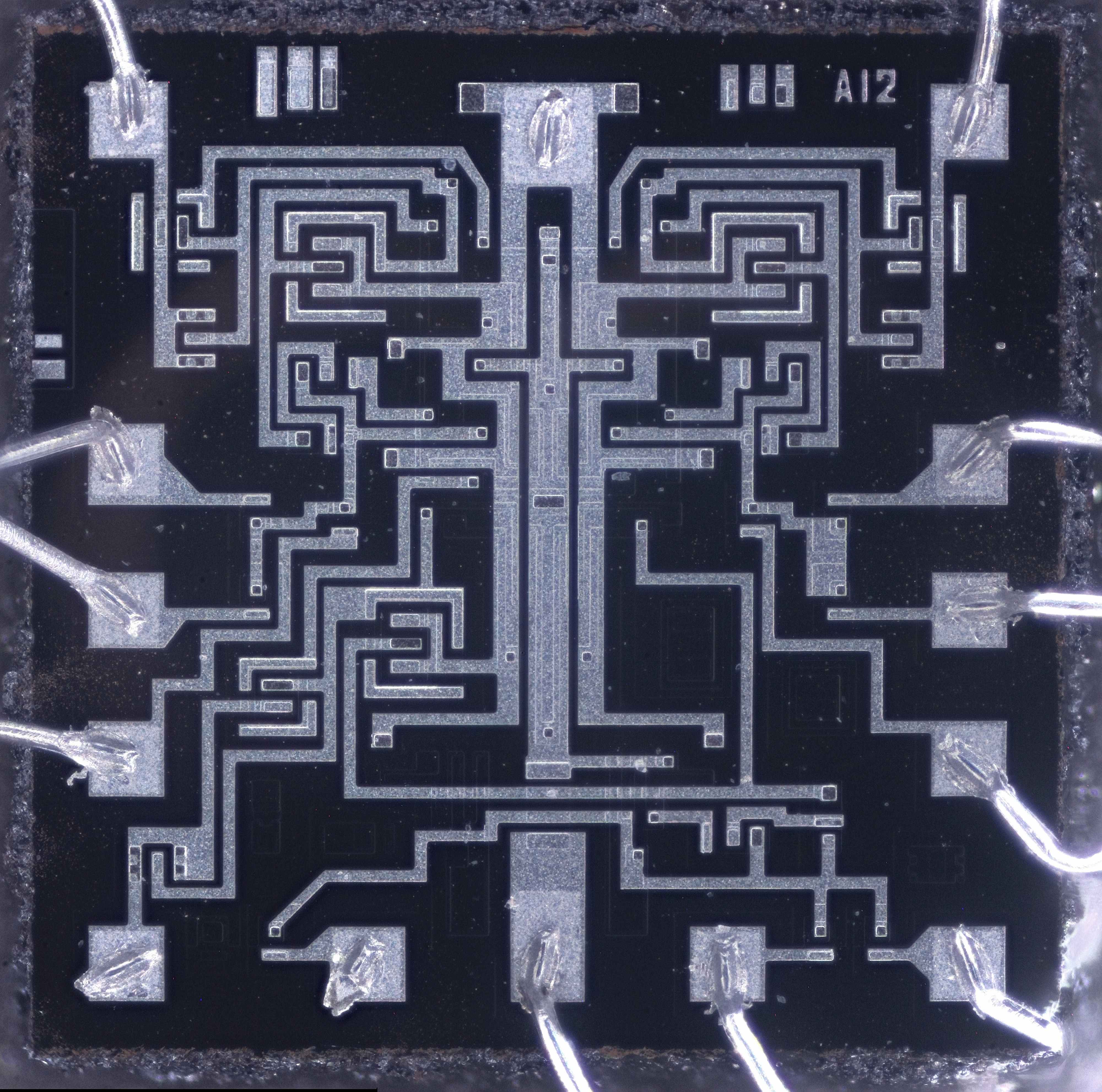

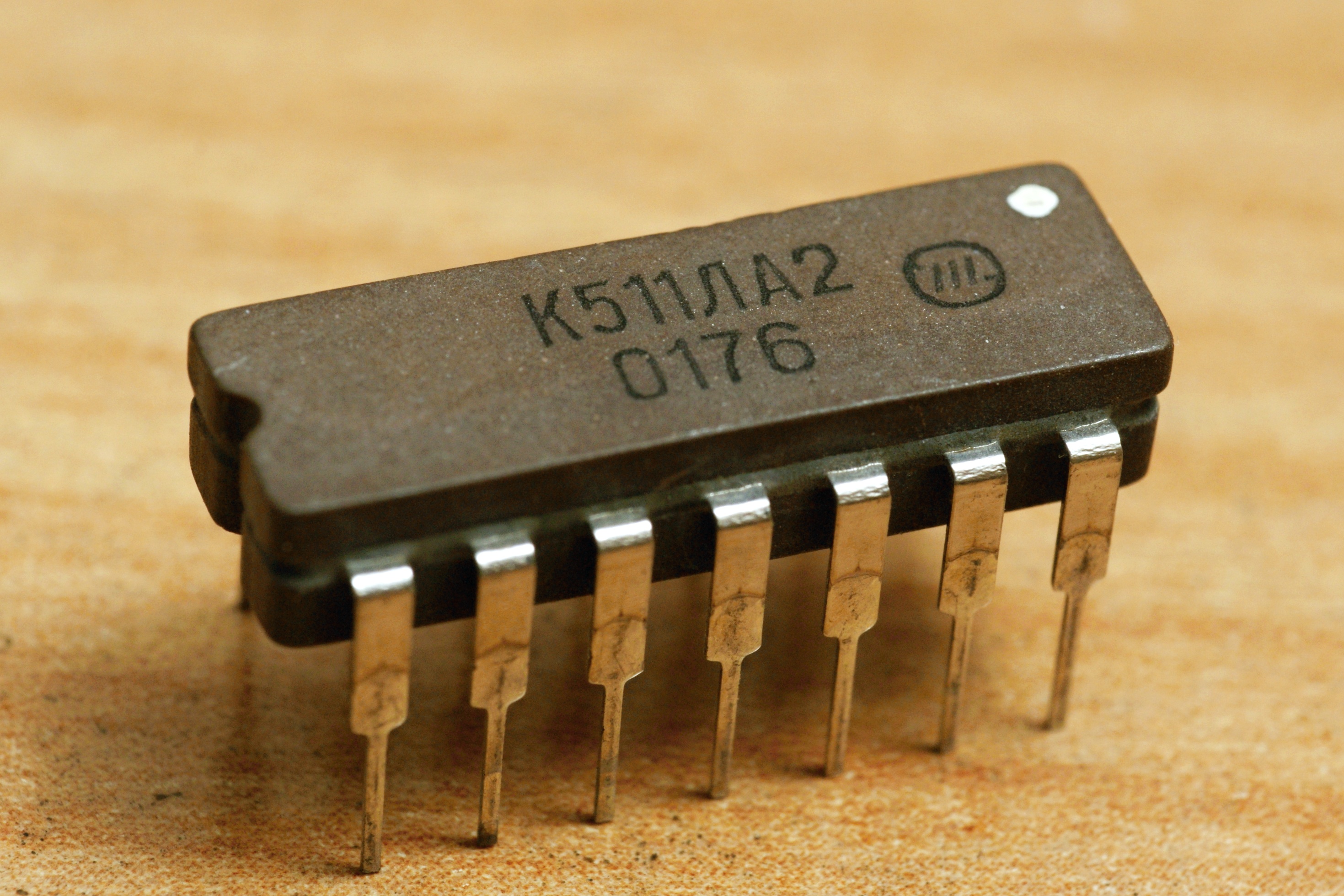

Три логических элемента 3И-НЕ. Данные из отраслевого каталога и заводской паспорт на неё.
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)

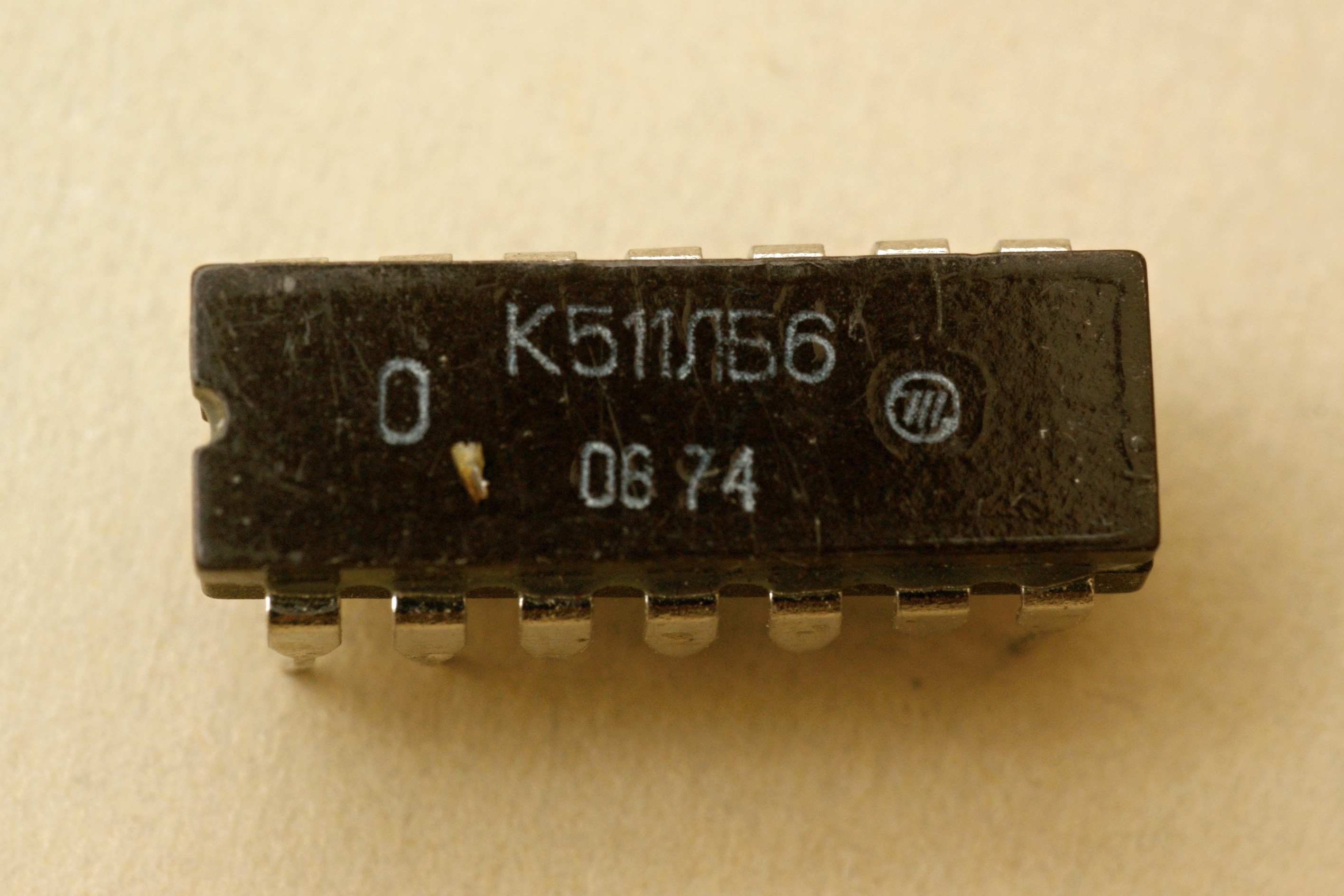

Микросхема-загадка. Нигде не
числится. Можно было бы предположить, что
потом ЛБ переименовали в ЛА, но нет - шестого
номера далее в серии вообще не было!

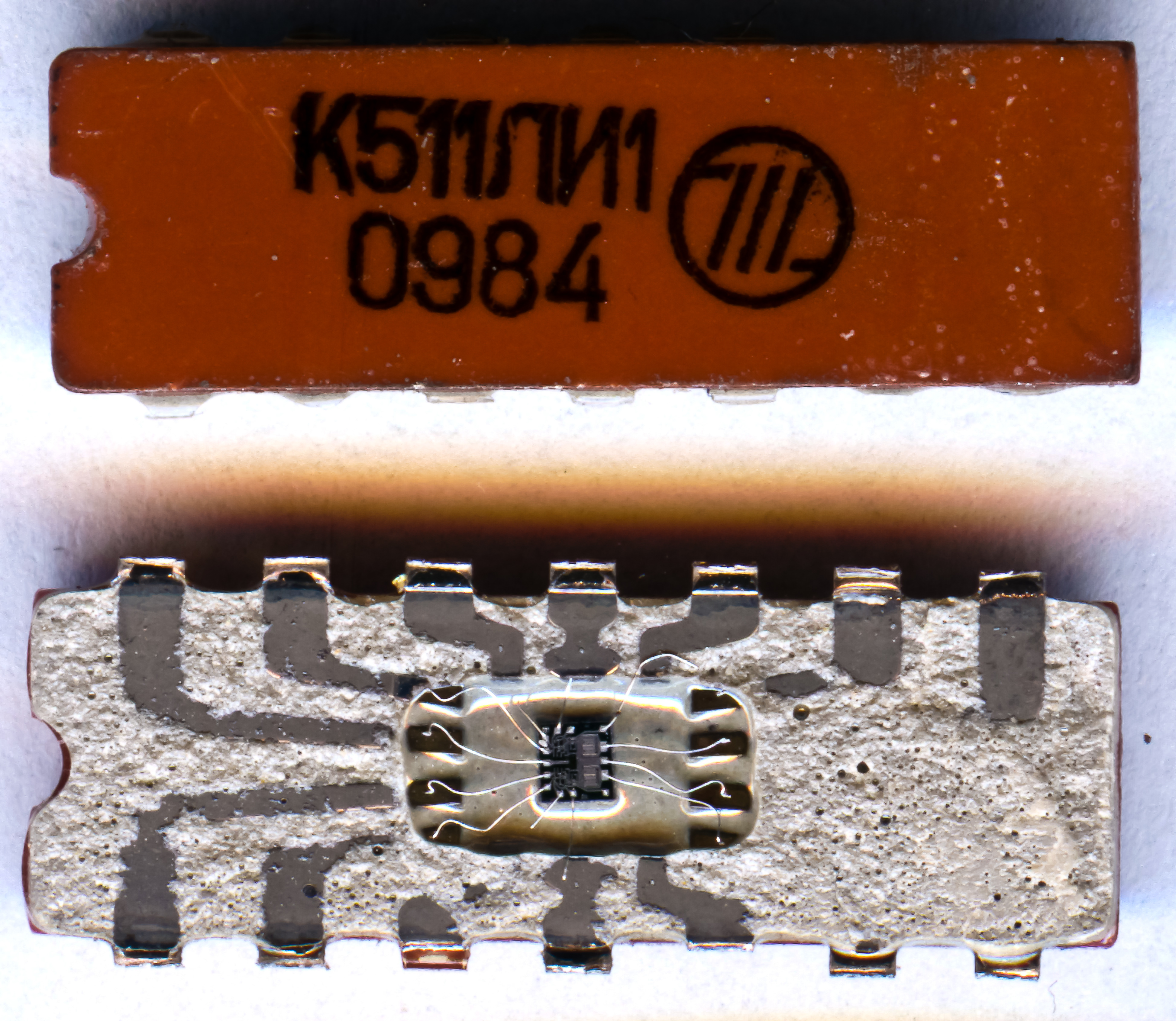

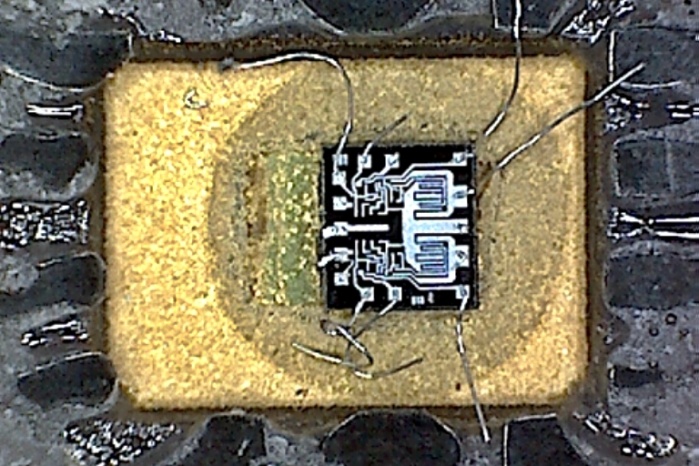

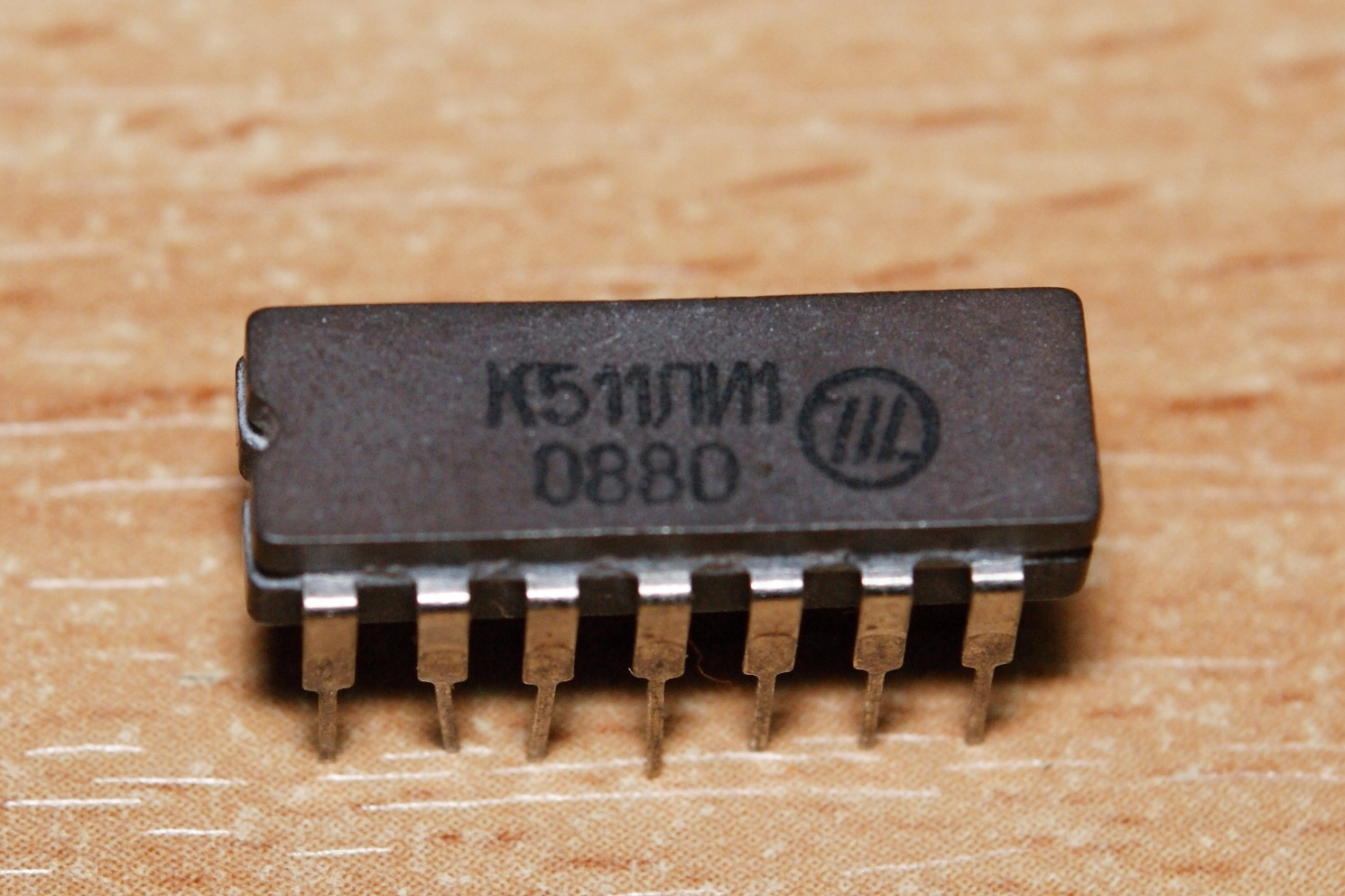

В составе микросхемы два логических элемента 4И с расширением по И и открытым коллекторным выходом. Данные из отраслевого каталога на неё, и заводской паспорт с примечательным штампиком "Для АЭС".
(фото с форума Радиокартинки)
(фото с форума Портативное
ретрорадио)
(фото с форума Радиокартинки)

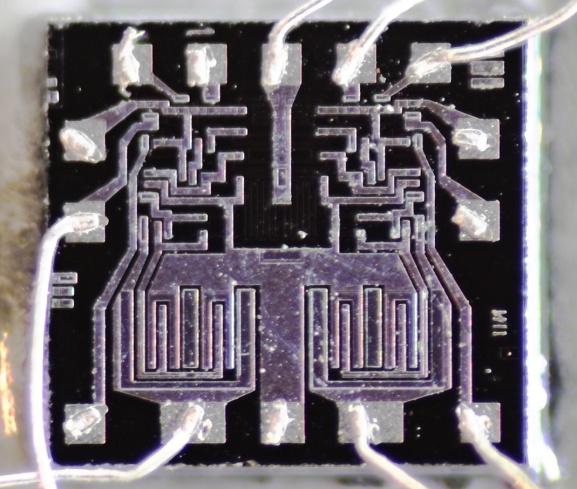

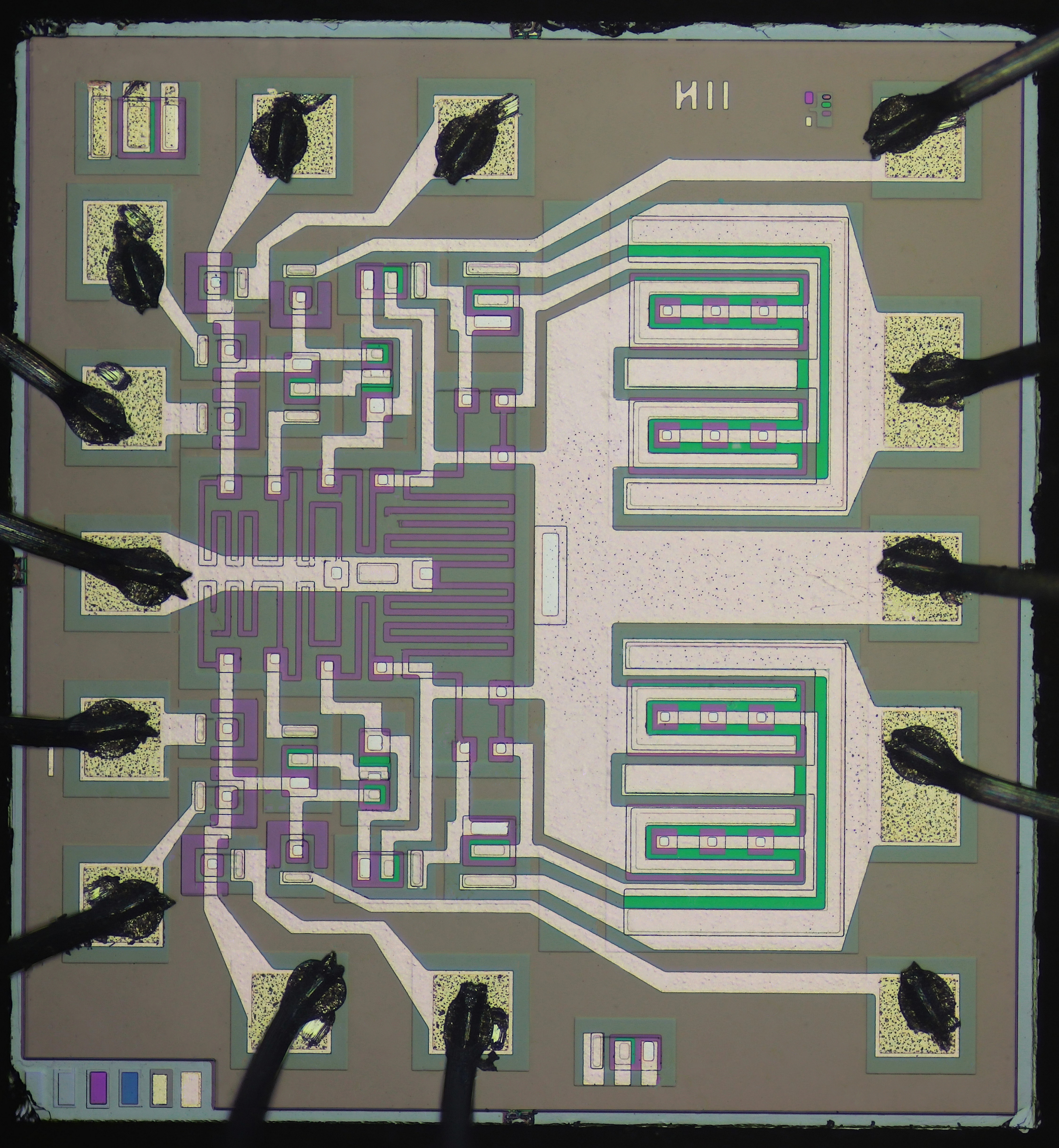

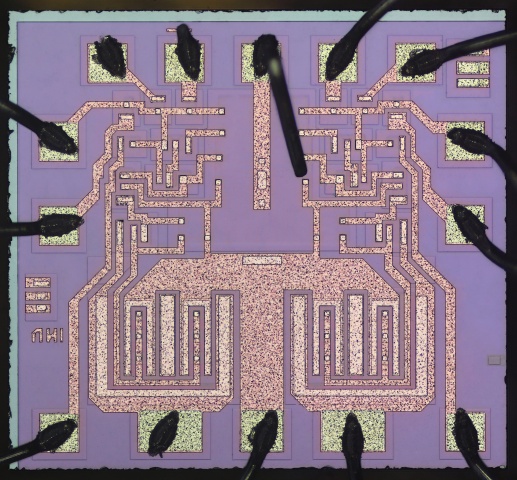

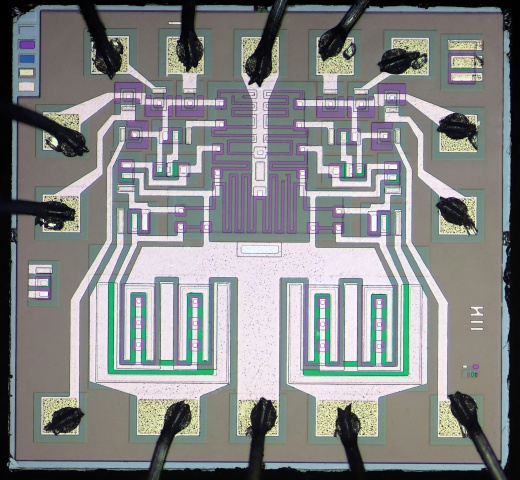

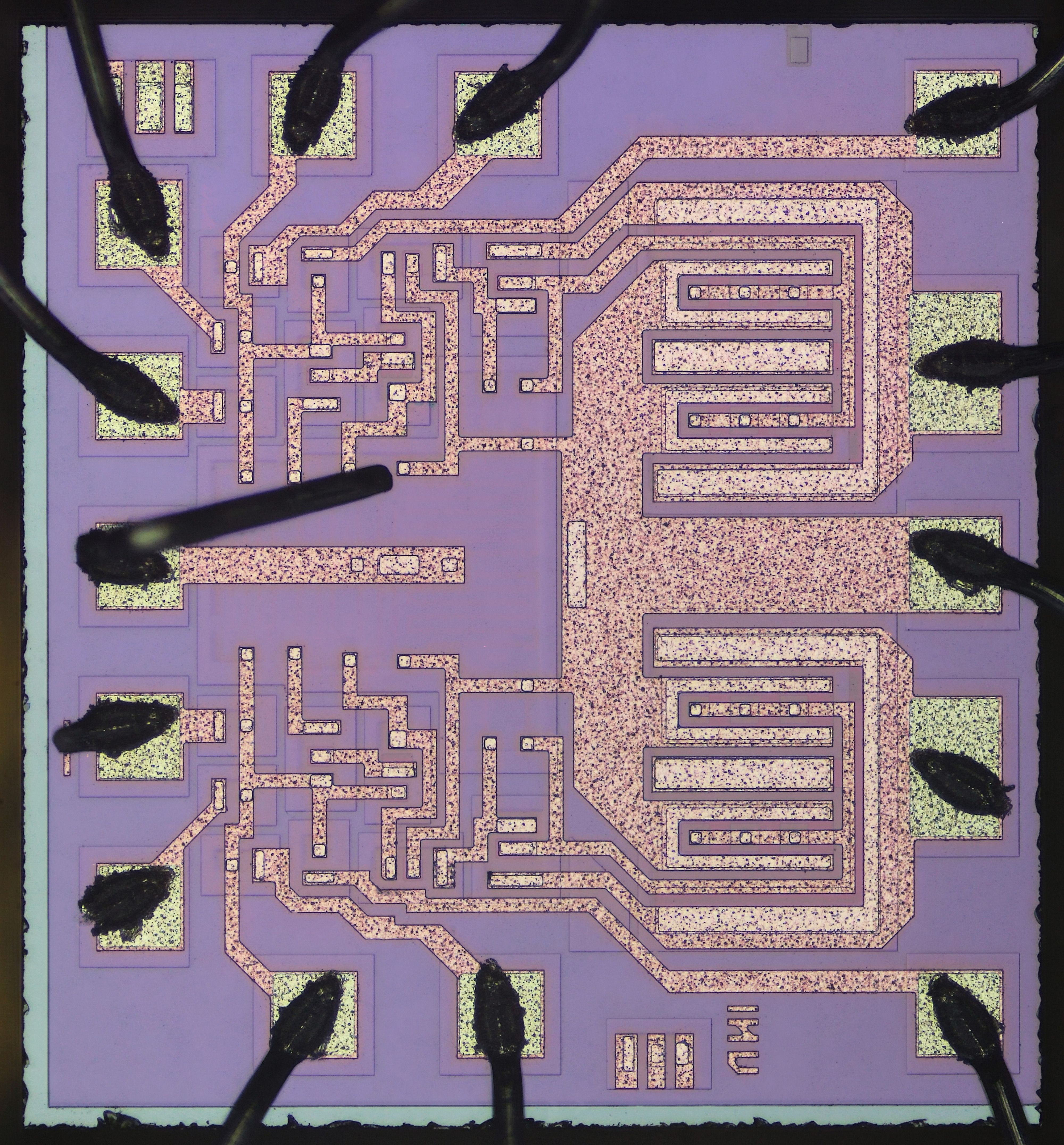

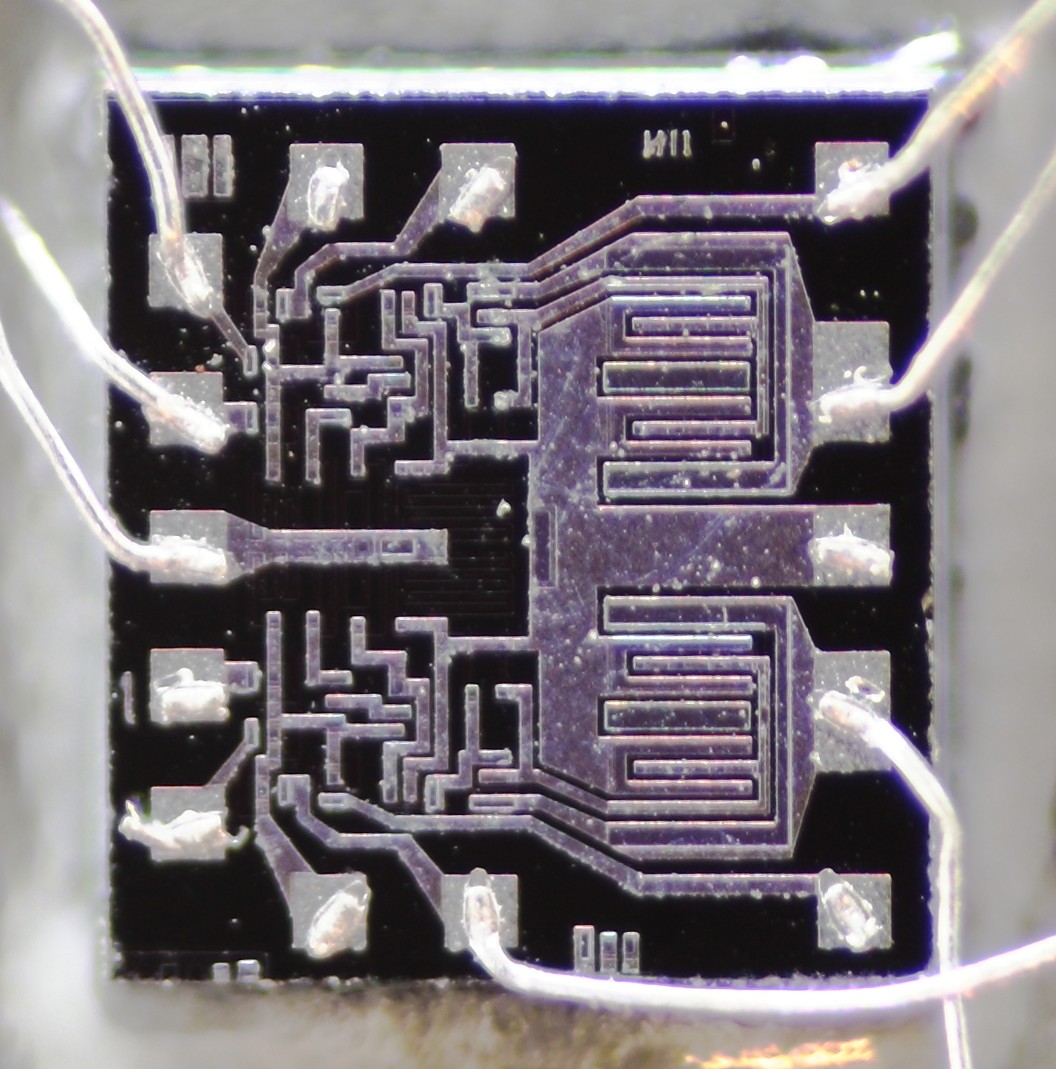

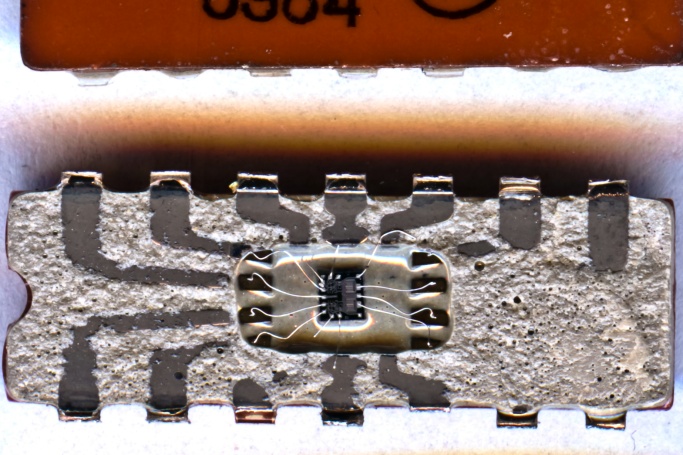

Все годы микросхема выпускалась в неизменном виде, и только к 1990 году у неё немного поменяли топологию кристалла:
(фото с форума Портативное
ретрорадио)
(фото с форума Радиокартинки)
Источники:
1. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное бюро применения. 1976.
2. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное бюро применения. 1977.
3. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.;
Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981
4. Микросхемы интегральные народнохозяйственного
назначения. Группа 6331. Сборник справочных листов. РД 11 0435.2-88.
Издание официальное. ВНИИ "Электронстандарт", 1989
5. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги:
Справочник. Т. 4. - М.: ИП РадиоСофт, 1999.
