Для создания быстродействующих микросхем, составляющих элементную базу вычислительного комплекса «Эльбрус», была разработана технология ЭСЛ микросхем с мелкими p-n-переходами (0,1-0,2) мкм, с полным эмиттером и двухслойной металлизацией, на основе которой выпускались микросхемы серий 100, 500 и 700 с быстродействием 2 нс. Была скопирована топология микросхем MECL-10000 фирмы Motorola, технологический процесс был разработан самомтоятельно.
500 серия - микросхемы, корпусированные в DIP, пластмассовый или керамический. Они разработаны в НИИ молекулярной электроники ("Микрон") в ходе НИР "Имитатор", ОКР "Имитатор-1Д", "Имитатор-2Д". Главный конструктор разработки - Луканов Н.М.
Этот вариант появился позже чем 100 и 700 серии - первые десять типов микросхем были освоены на серийном производстве в 1975-76 годах.

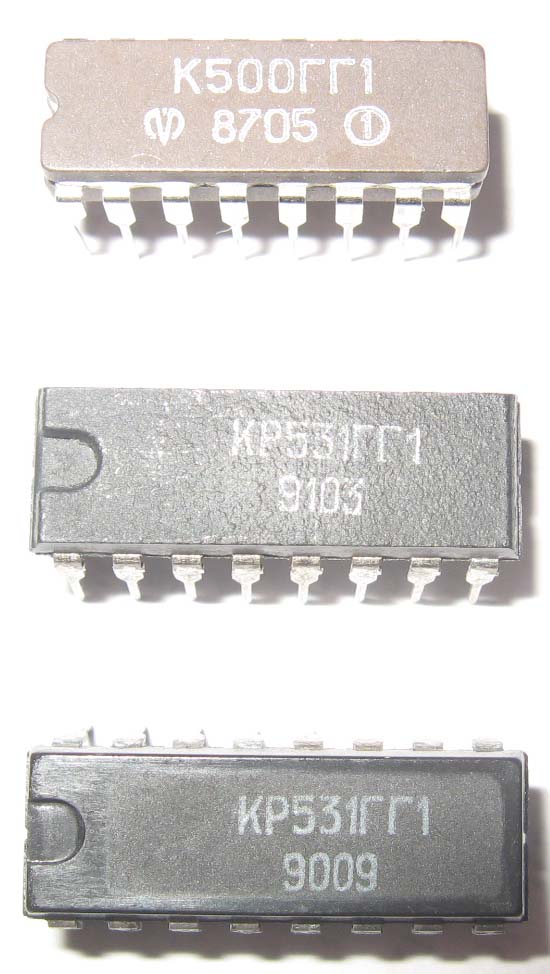

Высокочастотный управляемый генератор 130...175 МГц, для формирователей тактовой частоты и времязадающих устройств вычислительной техники. Установка частоты производится внешним конденсатором (от 5 до 100 000 пФ). Справочные данные на неё.
Производитель - вильнюсский НИИ "Вента" (ныне Vilniaus Ventos Pusladininkiai).

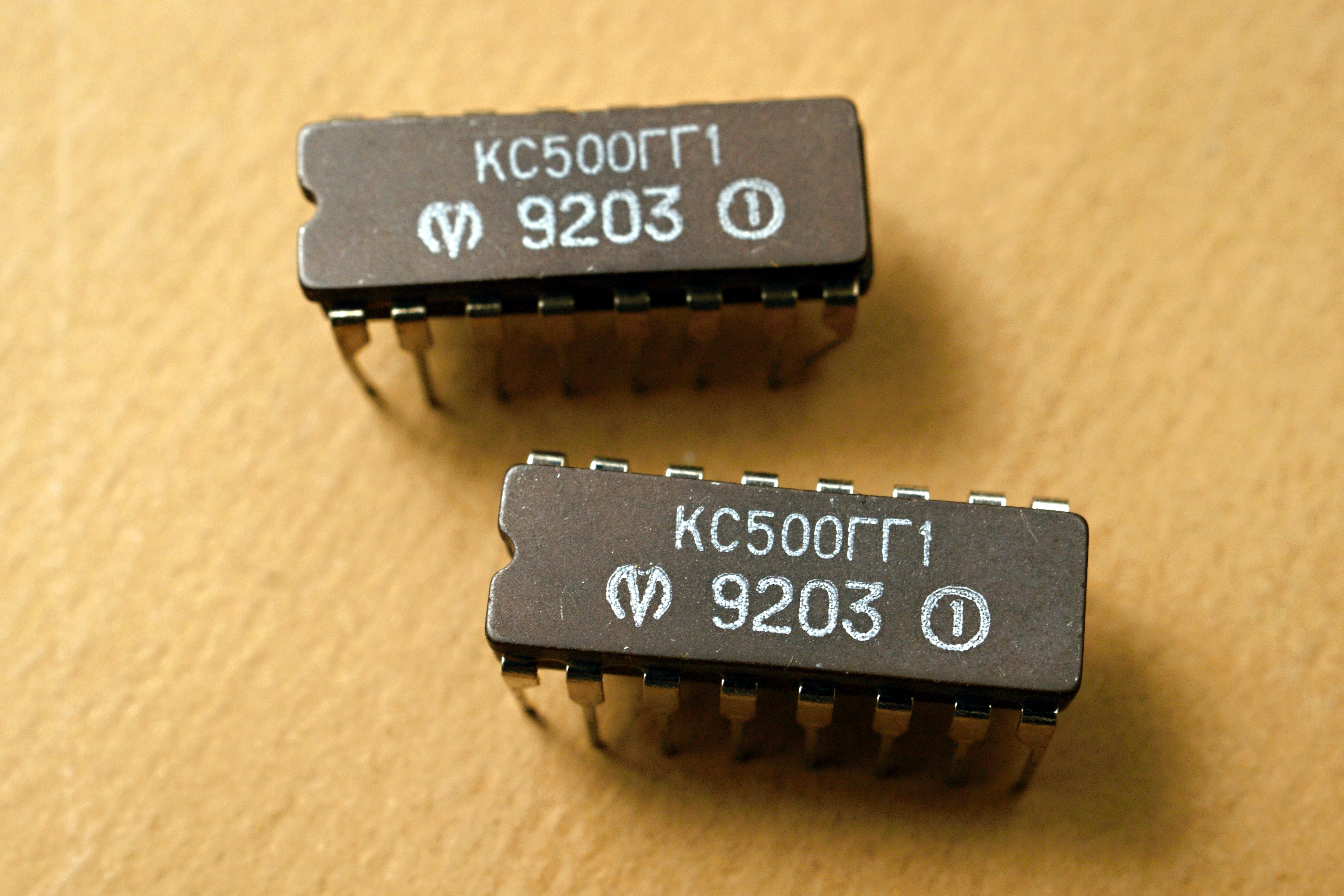

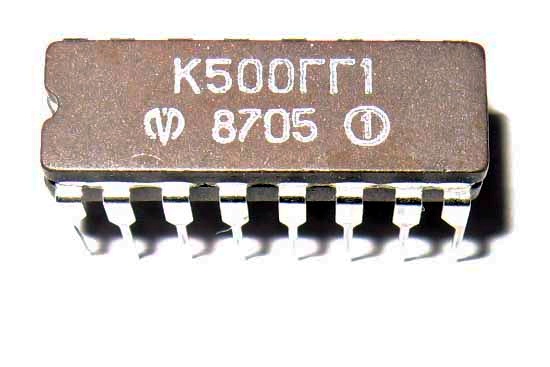

Что в ней интересно? Она почти не встречается в справочниках! Только в паре книг 1990 года. Причём, только в невоенном исполнении К500ГГ1 (не КС500ГГ1).
И нумерация у неё своя, не совпадает с общей системой для ЭСЛ (трёхзначные номера).
По одним данным, зарубежного аналога она не имеет, по другим - это копия (и ещё вопрос, насколько точная?) MC1658.

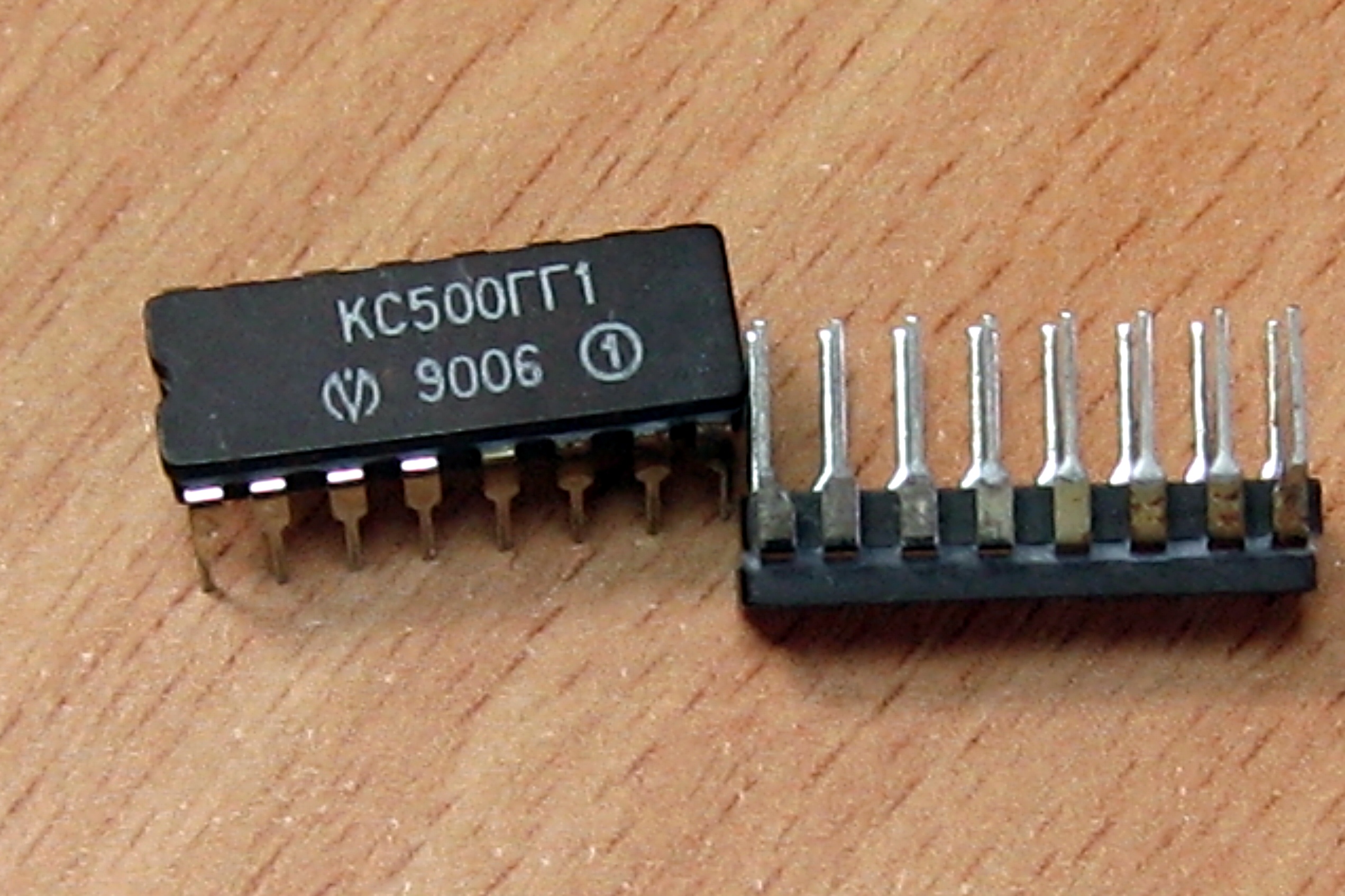

(фото Camuflage-Spb)

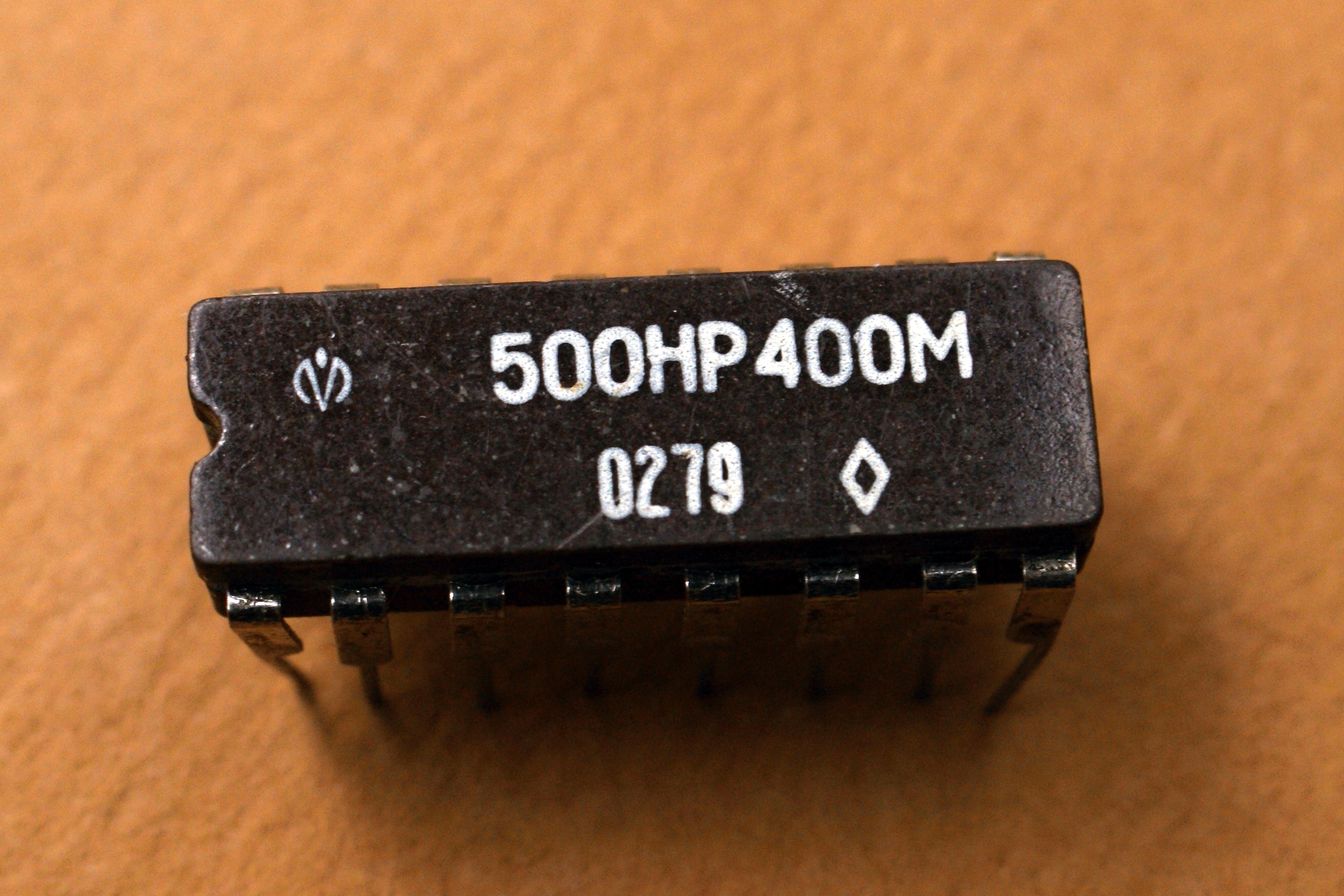

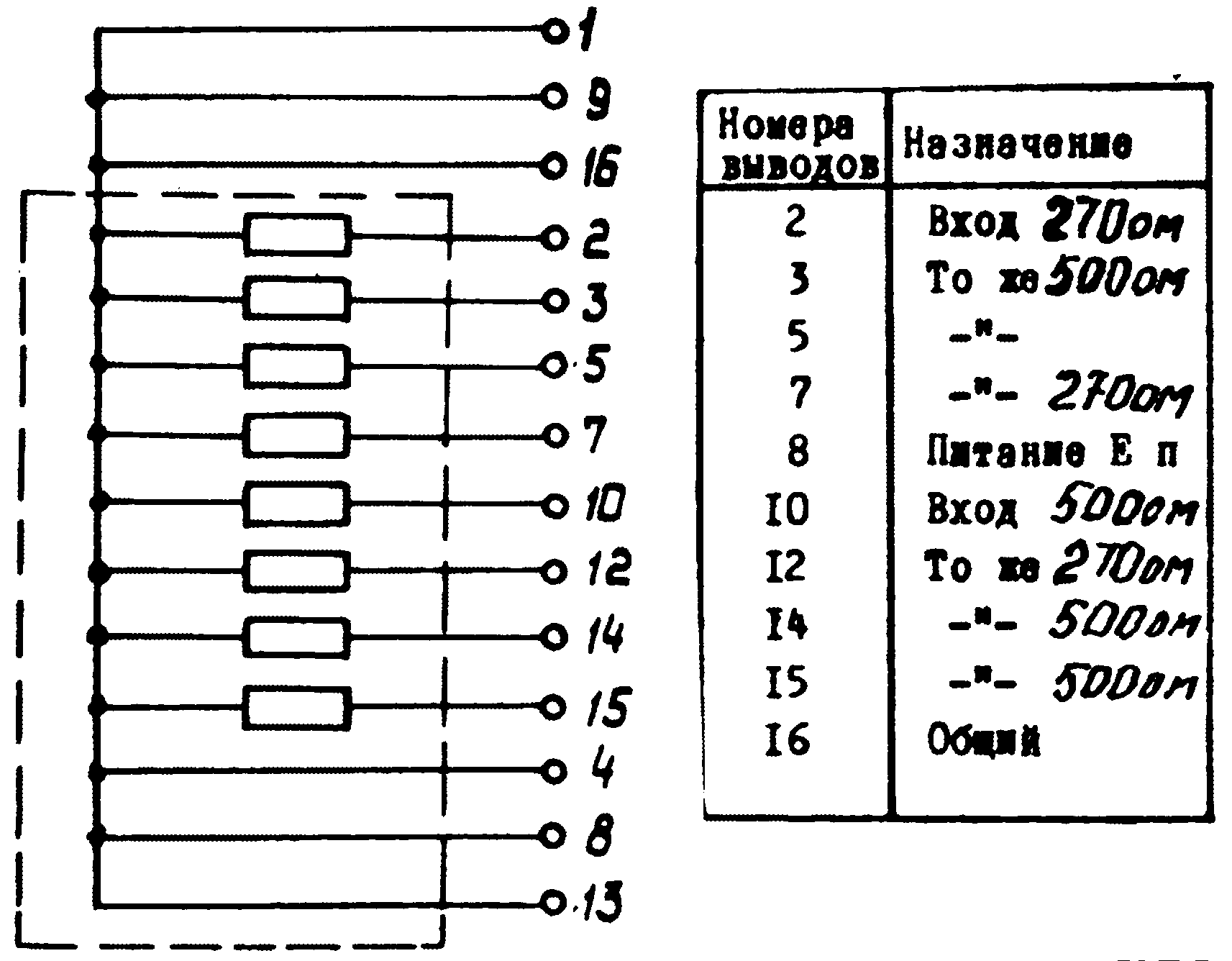

Нетипичная для этой серии микросхема - просто набор резисторов для согласующих делителей. К тому же она не имеет зарубежного прототипа. Справочные данные на 500НР400.
Производитель - вильнюсский НИИ "Вента" (ныне Vilniaus Ventos Pusladininkiai).
Два D-триггера с двухступенчатой структурой "мастер-помощник". Каждый триггер имеет собственные асинхронные входы сброса R и установки S, а также вход разрешения тактового импульса CE. Время задержки по входам R и S 4,3 нс, по входам CE и тактовому 4,5 нс. Справочные данные на 500ТМ131.

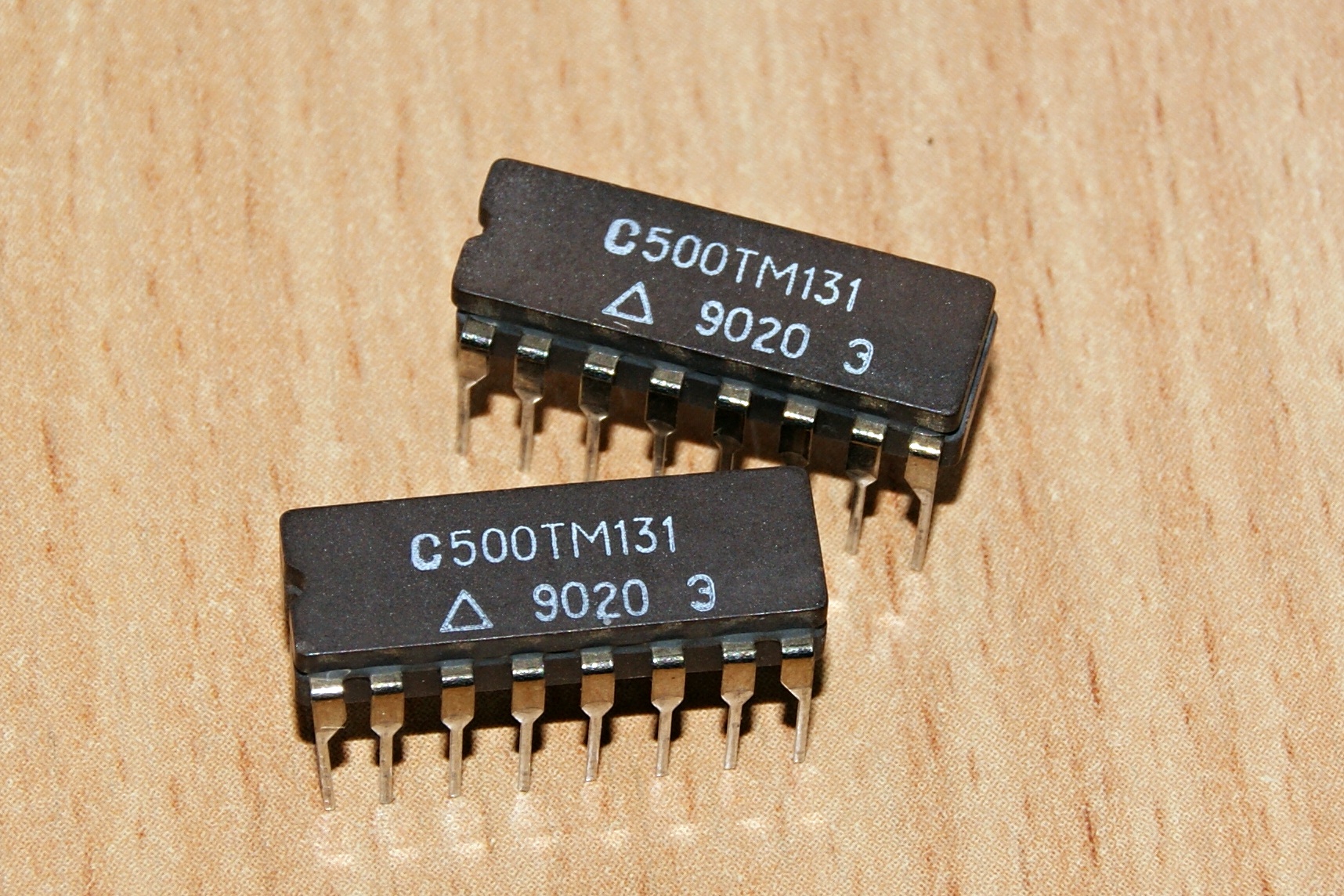

С500ТМ131, по идее, это новое название 500ТМ131М. Однако, такой вариант в справочниках не упомянут. И, похоже, эти микросхемы - в экспортном исполнении.

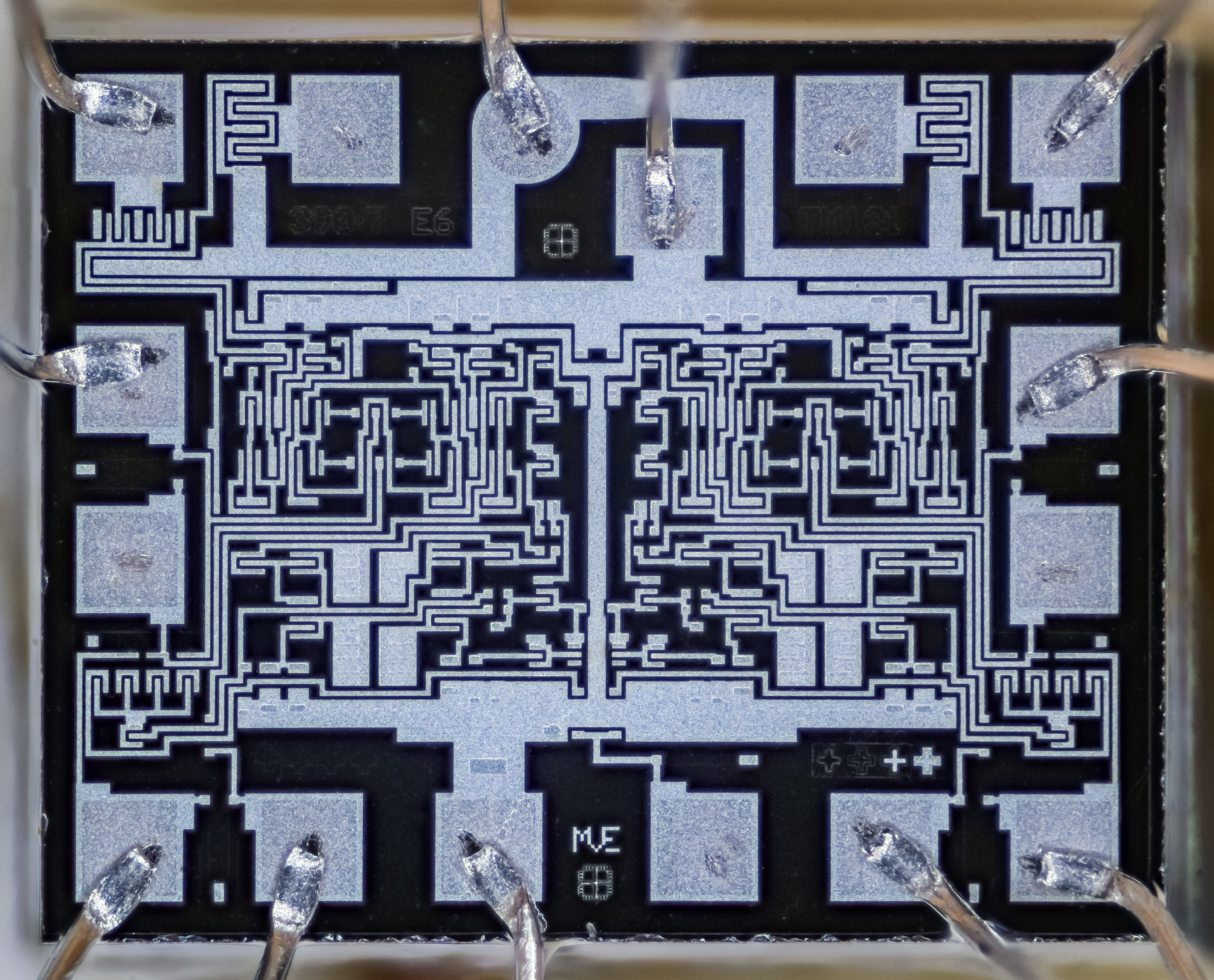

(фото с форума Радиокартинки)

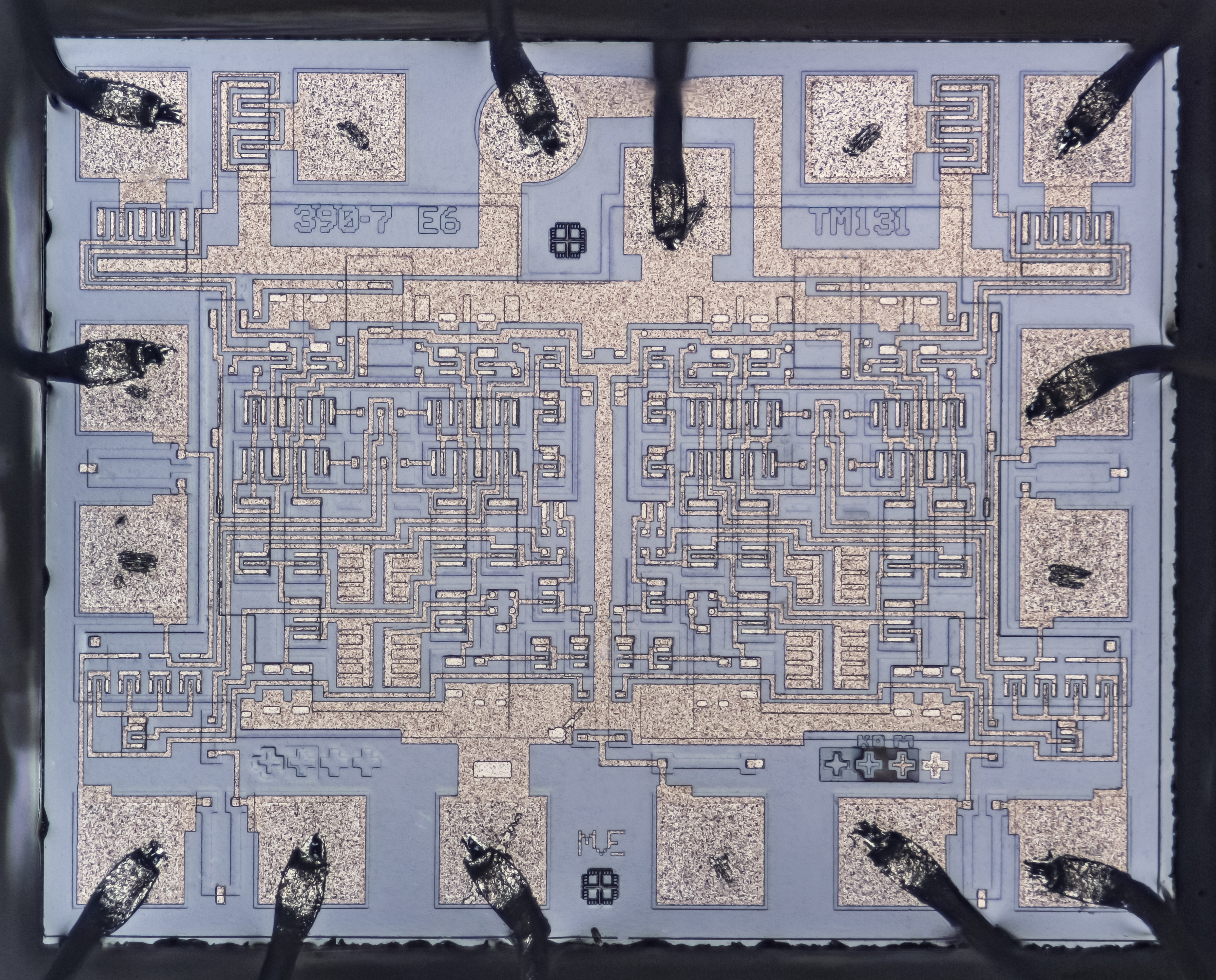

(фото с форума Радиокартинки)
Источники:
1. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное бюро применения. 1977.
2. Шило В.Л. Популярные цифровые микросхемы: Справочник. - М.: Радио и связь, 1987. (Массовая радиобиблиотека. Вып. 1111).
3. Микросхемы интегральные. Группа 6331. Сборник справочных листов. РД 11 0488.2-88. Издание официальное.
ВНИИ "Электронстандарт", 1989.
4. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3 - М.: КУбК-а, 1997.
