435ая серия

Серия предназначена для создания высококачественной радиоаппаратуры, работающей в диапазоне до 200 МГц.

Разработчик и производитель - Рижский ЗПП (в дальнейшем ПО "Альфа"). Начало серийного производства - 1975 год.

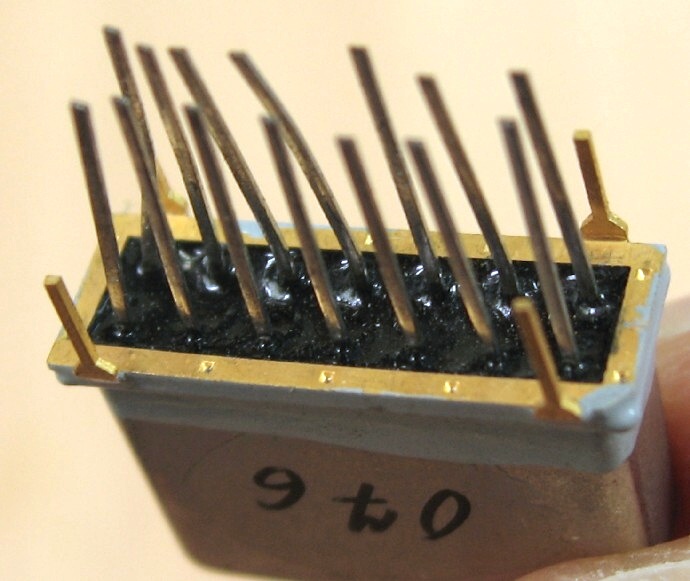

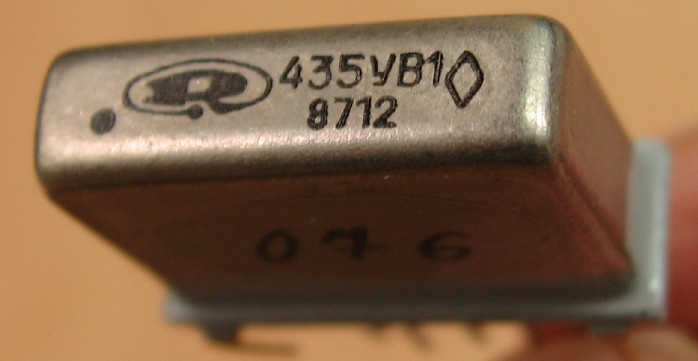

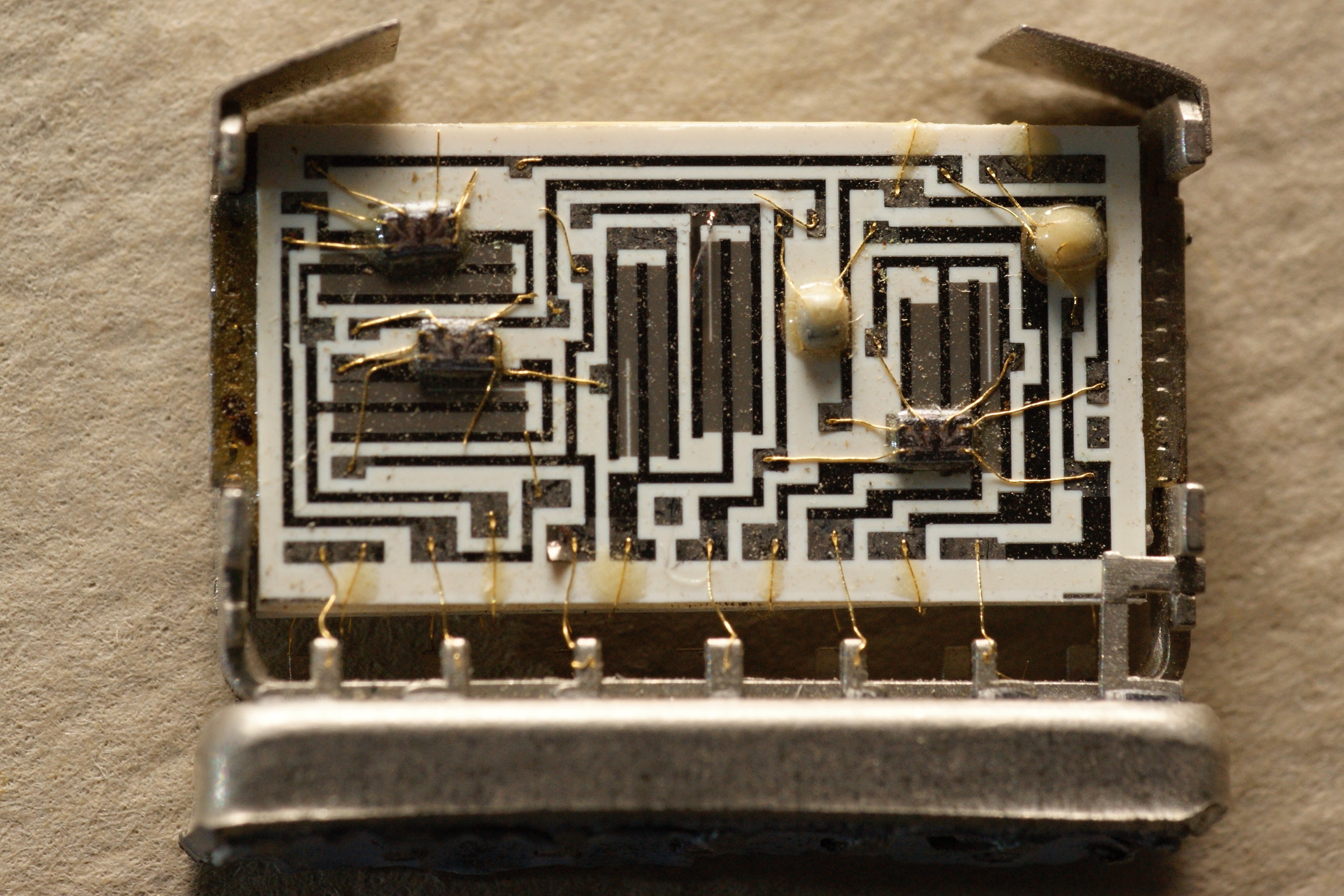

435УВ1

Усилитель ВЧ и ПЧ с АРУ, крутизна проходной характеристики 60 мА/В.

Справочный лист на неё из отраслевого каталога.

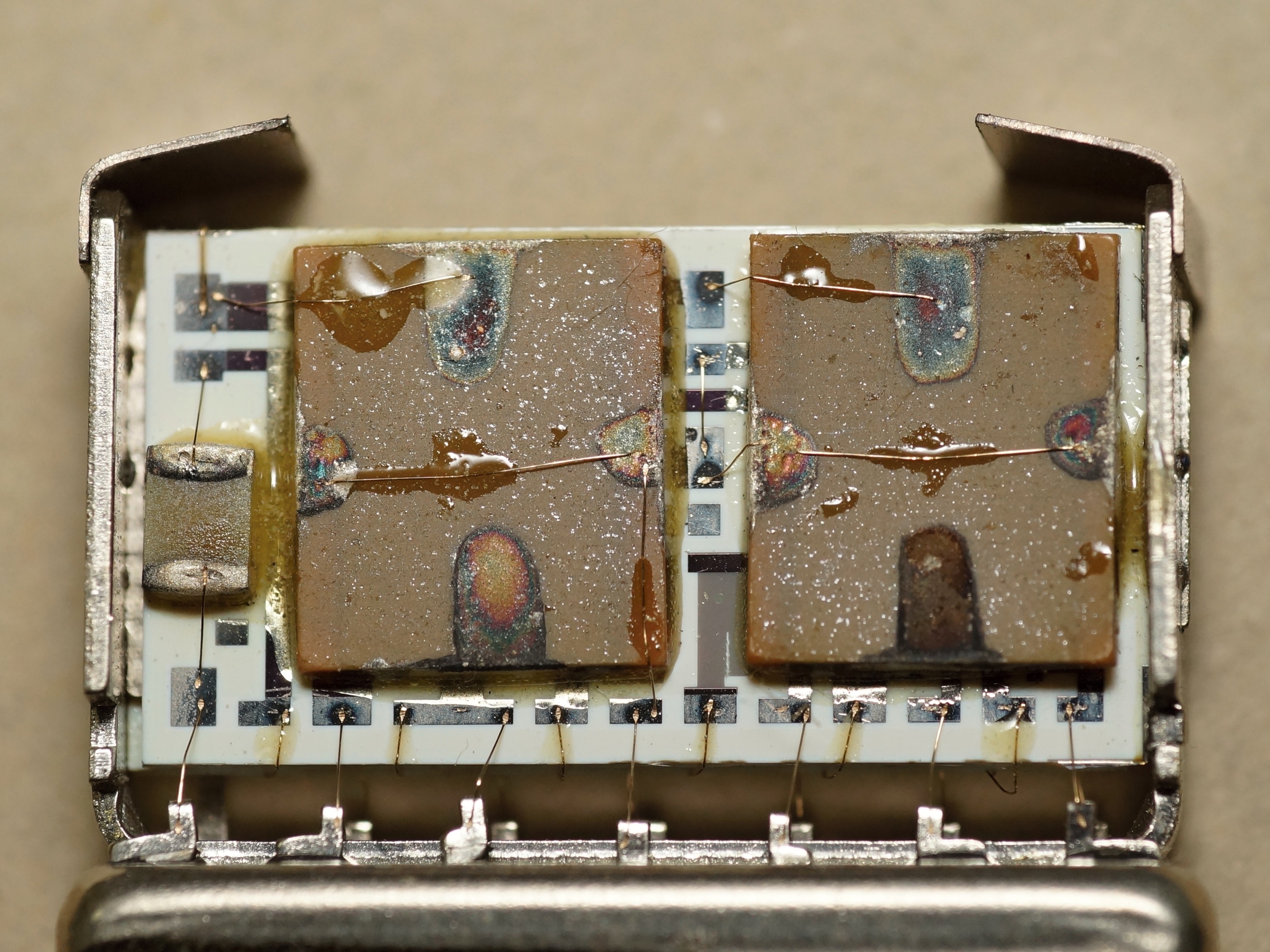

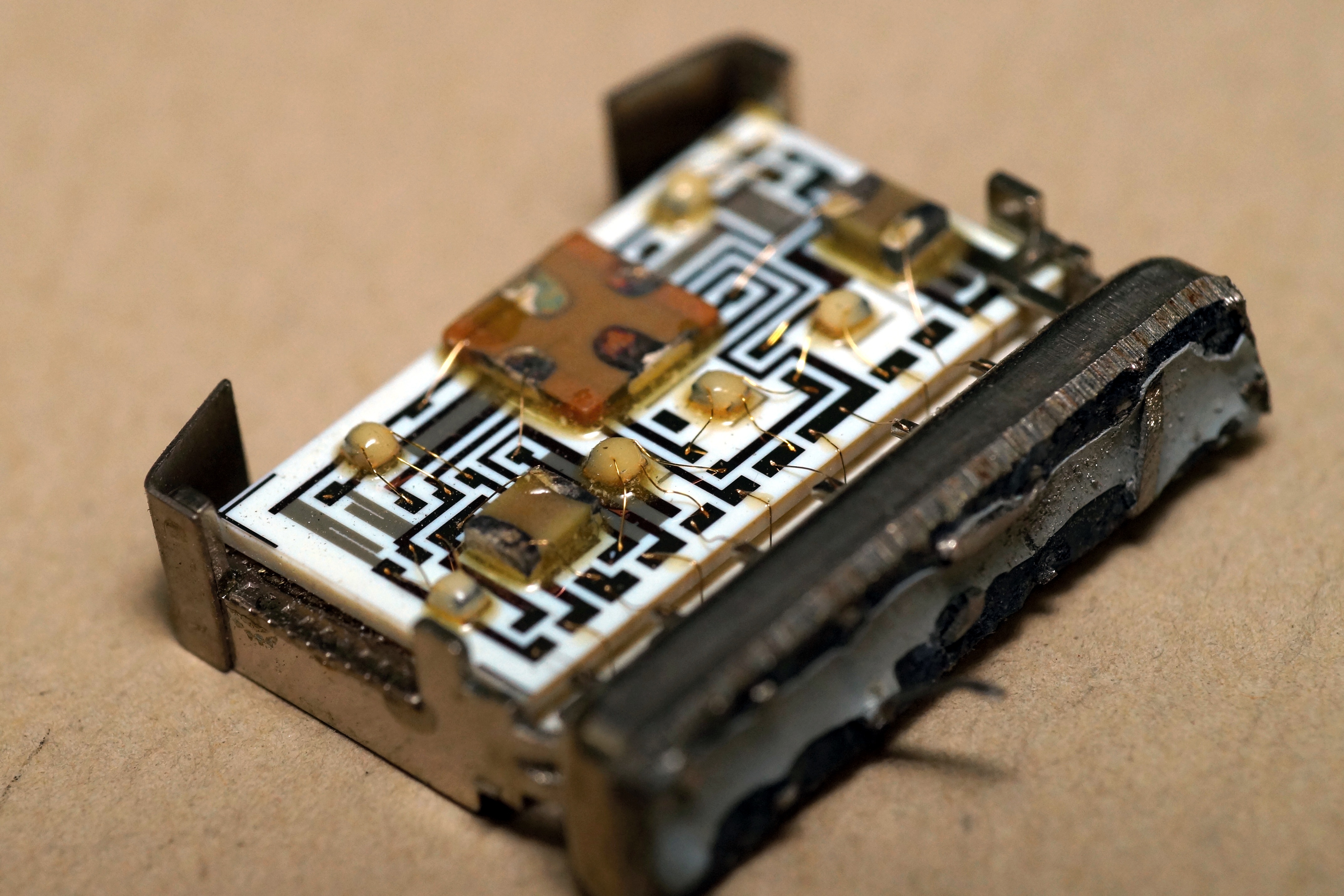

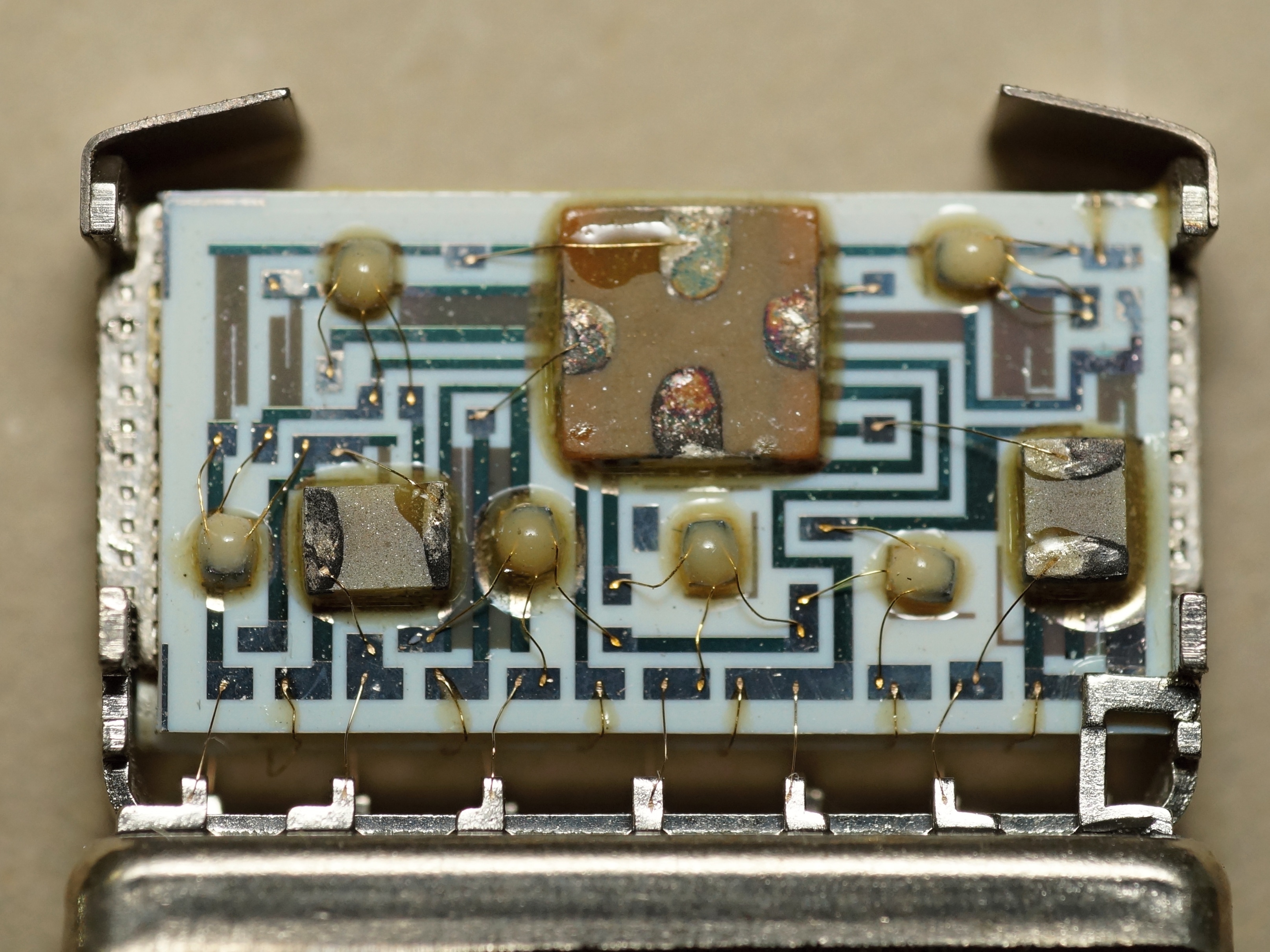

Примечательны конденсаторы в ней. Это двухсекционные ЧИП К10-27, довольно редкая вещь.

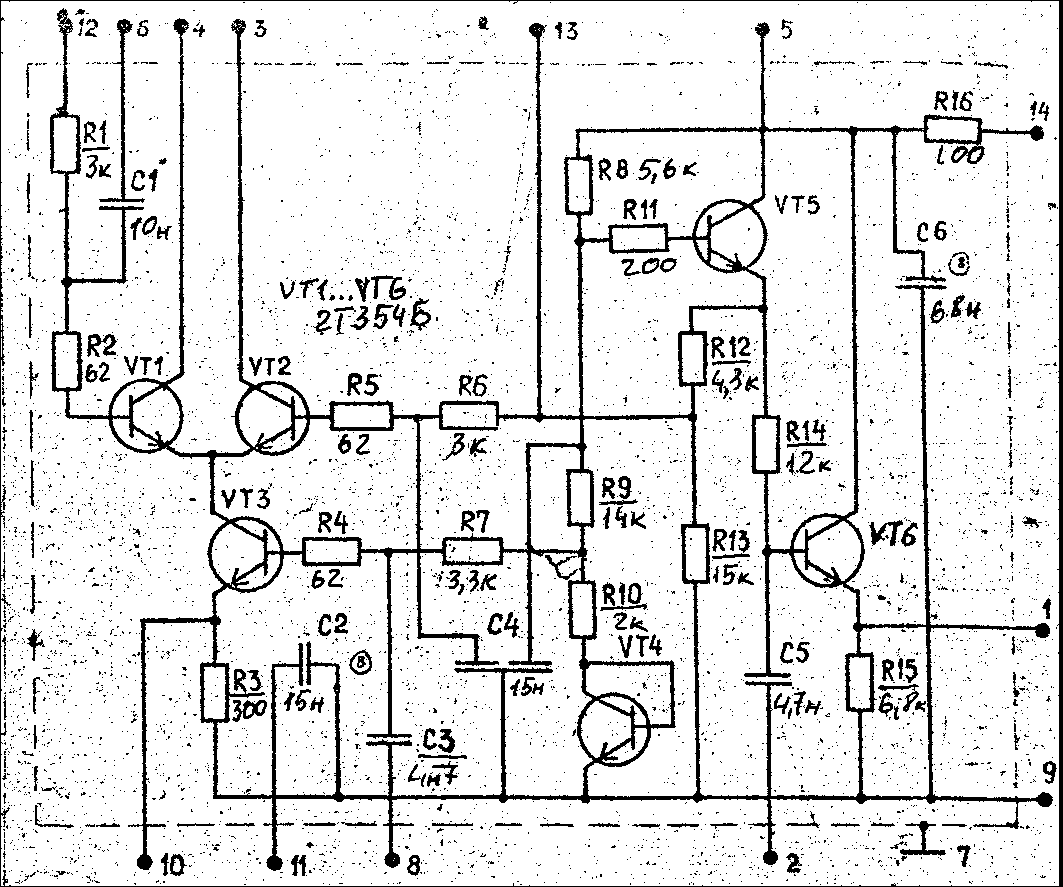

Микросхема содержит дифференциальный усилитель, эмиттерный повторитель и источник напряжения смещения.

Дифференциальный усилитель выполнен на транзисторах VT1—VT4. Функциональные параметры усилителя и различных узлов, создаваемых с использованием ИС 435УВ1, определяются, в основном, дифференциальной парой идентичных транзисторов VT1 и VT2. Улучшению подавления синфазных сигналов и повышению входного сопротивления усилителя способствует включение в эмиттерные цепи транзисторов генератора стабильного тока на транзисторе VT3. Кроме того этот транзистор может использоваться при создании каскодного усилителя. Для повышения устойчивости усилителя в базовые цепи транзисторов включены низкоомные антипаразитные резисторы с сопротивлением 62 Ом. Транзистор VT4 в диодном включении предназначен для термостабилизации базового смещения транзистора VT3.

Входной сигнал на дифференциальный усилитель может быть подан через выводы 6 или 8. Напряжение АРУ поступает на базу транзистора VT1 через вывод 12. Максимальная глубина регулирования по цепи АРУ не менее 54 дБ. Напряжение задержки АРУ составляет 2,3...3,15 В.

Эмиттерный повторитель выполнен на транзисторе VT6. Он не связан по сигнальным цепям с дифференциальным усилителем и может использоваться самостоятельно. Сигнал на эмиттерный повторитель подается через вывод 2. Транзистор VT5 используется для улучшения развязки базовых цепей обоих усилителей ИС.

В 435УВ1, как и в ряде других микросхем этой серии, предусмотрена возможность изменения режима работы по постоянному току. Наиболее экономичный режим достигается при номинальном напряжении источника питания 6 В и при отсутствии внешних элементов. Общий ток потребления в этом случае не превышает 3 мА. Крутизна проходной характеристики в экономичном режиме при сопротивлении нагрузки 100 Ом на частоте 1,6 МГц не хуже 25 мА/В, а на граничных частотах (0,1 и 70 МГц) не менее 10 мА/В.

Режим максимального тока основного усилителя достигается включением внешнего резистора с сопротивлением 62 Ом между выводами 9 и 10, а в эмиттерном повторителе включением резистора с сопротивлением 820 Ом между выводами 1 и 9. В этом режиме ток потребления может возрасти до 6,5 мА. Крутизна проходной характеристики увеличивается до 60 мА/В и более. Этот режим предусмотрен для расширения динамического диапазона усилителя.

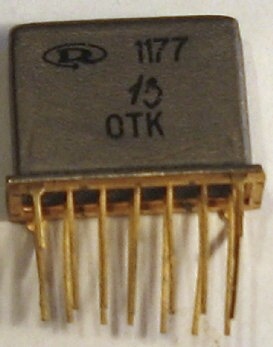

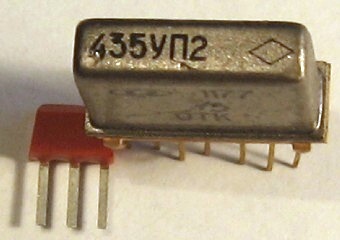

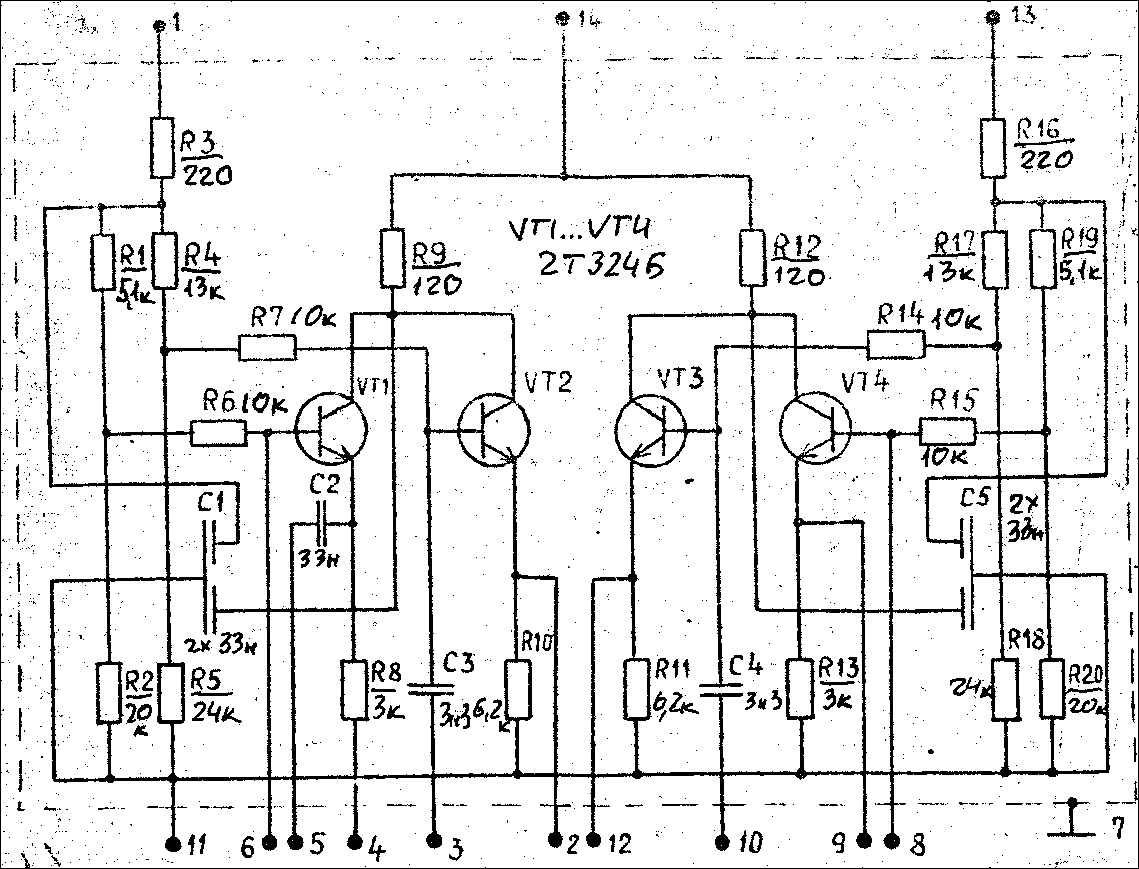

435УП2

Назначение - двухканальный усилитель-генератор. Предназначена для создания двух независимых генераторов или четырех коммутируемых эмиттерных повторителей.

Технические подробности (материал публикуется с любезного разрешения руководства AS "ALFA RPAR") и справочный лист из отраслевого каталога.

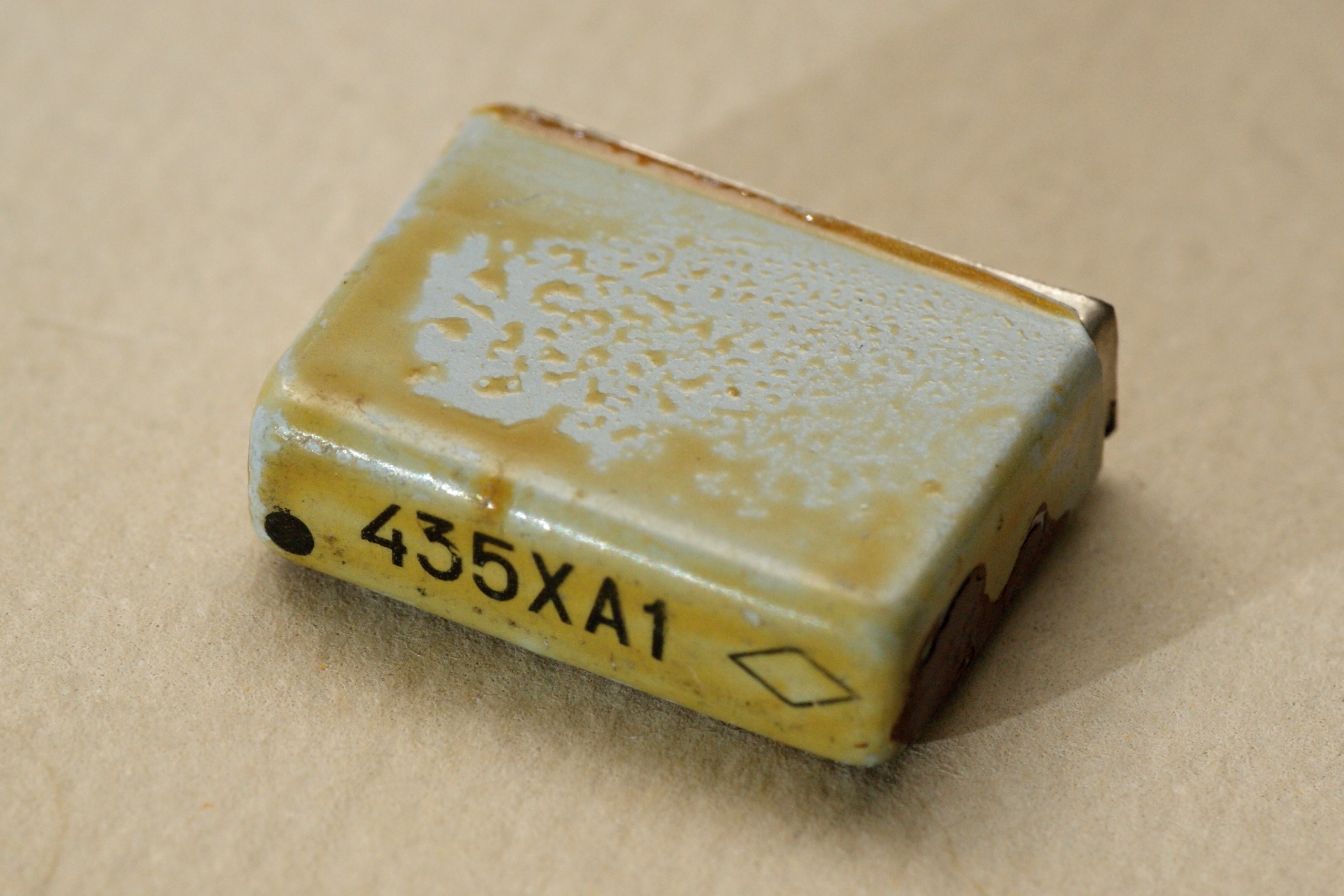

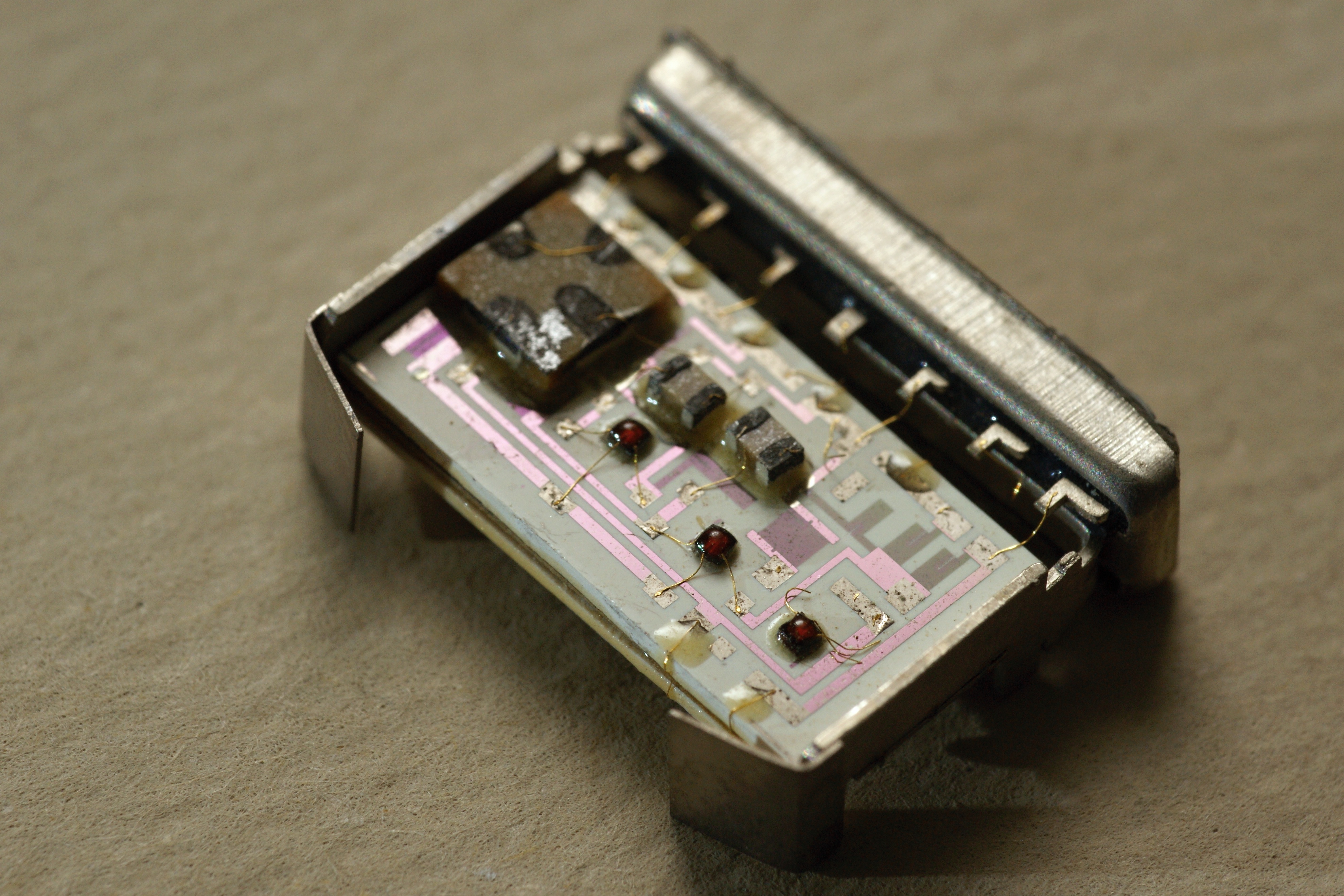

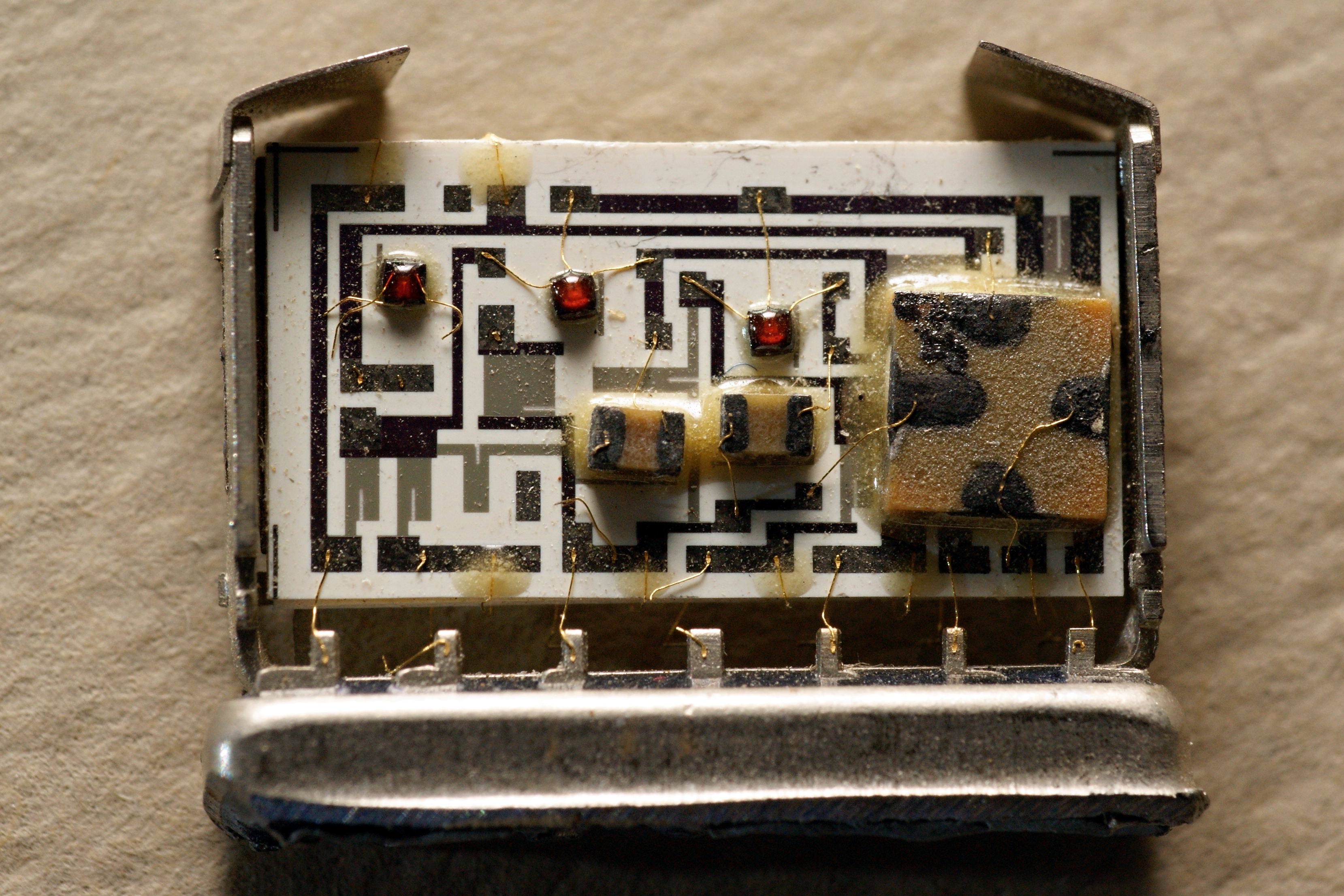

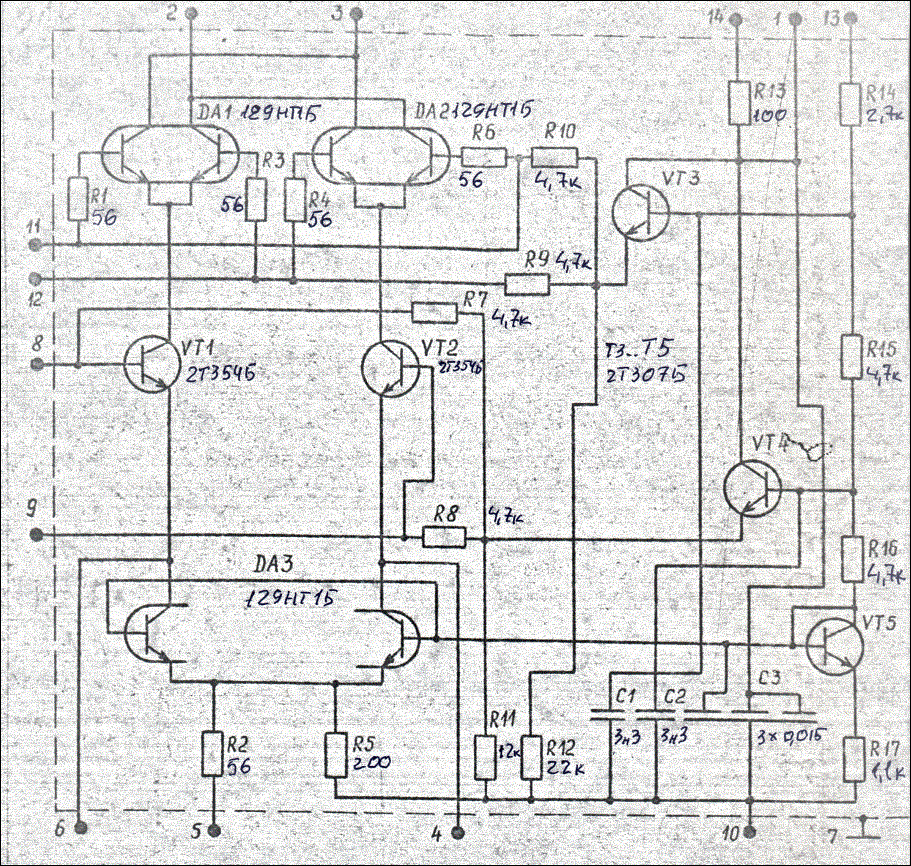

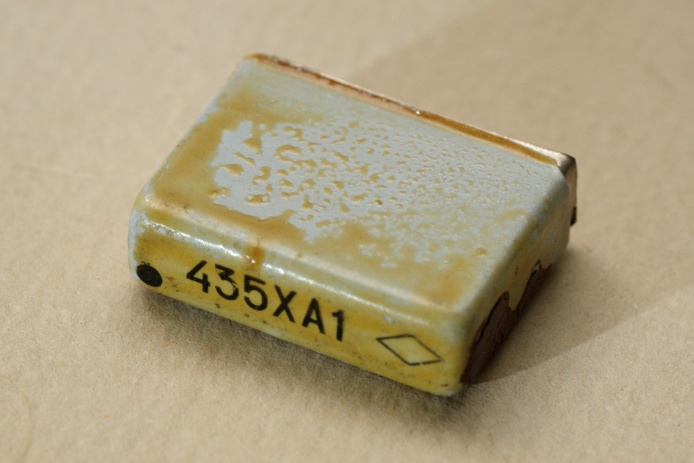

435ХА1

Микросборка двойного балансного смесителя.

Справочный лист на неё из отраслевого каталога.

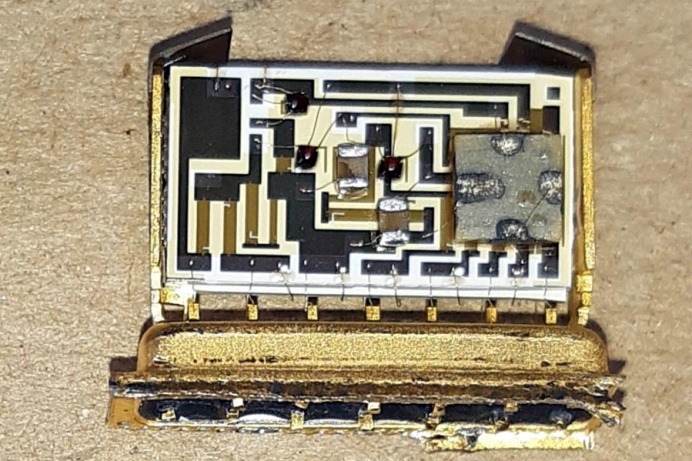

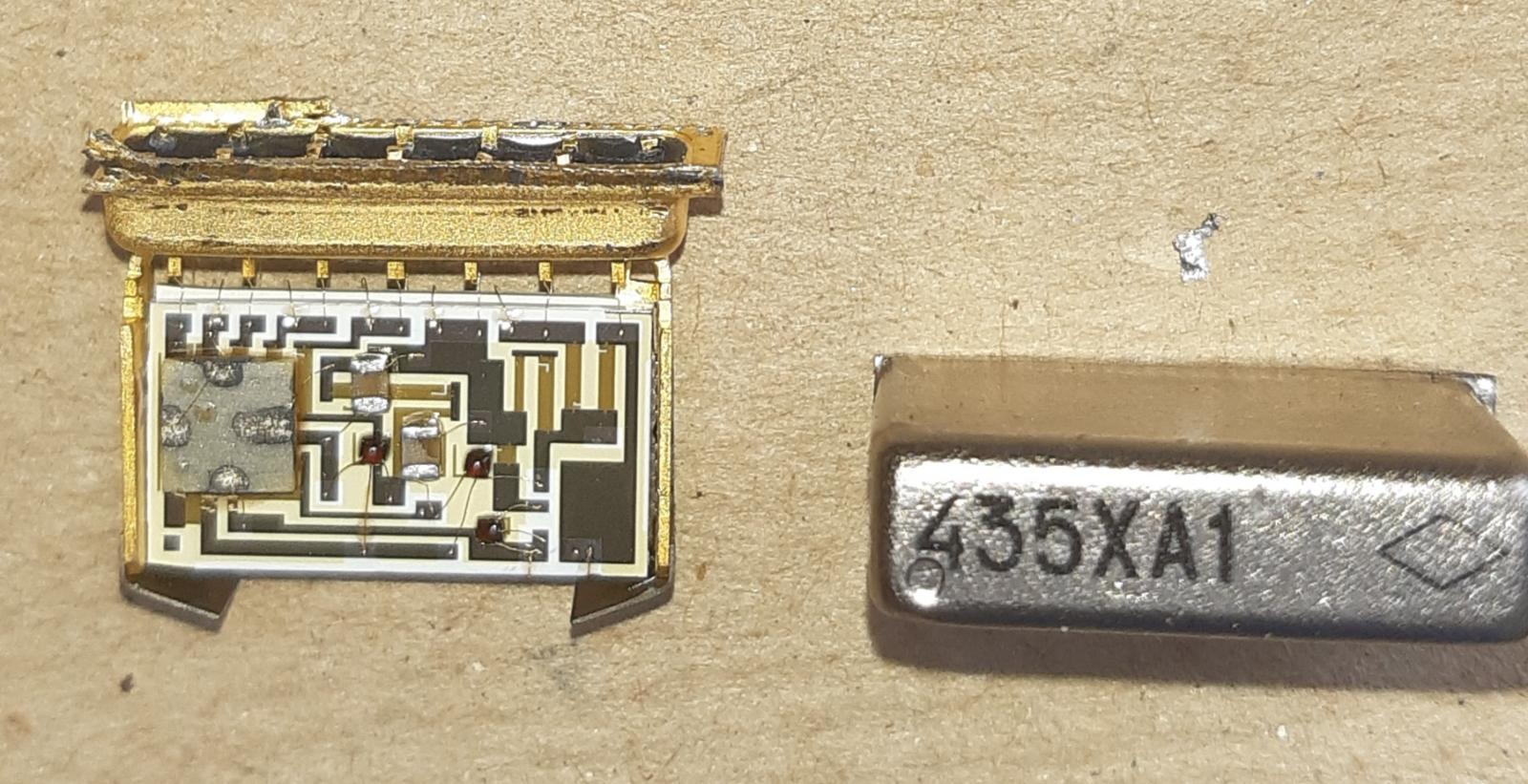

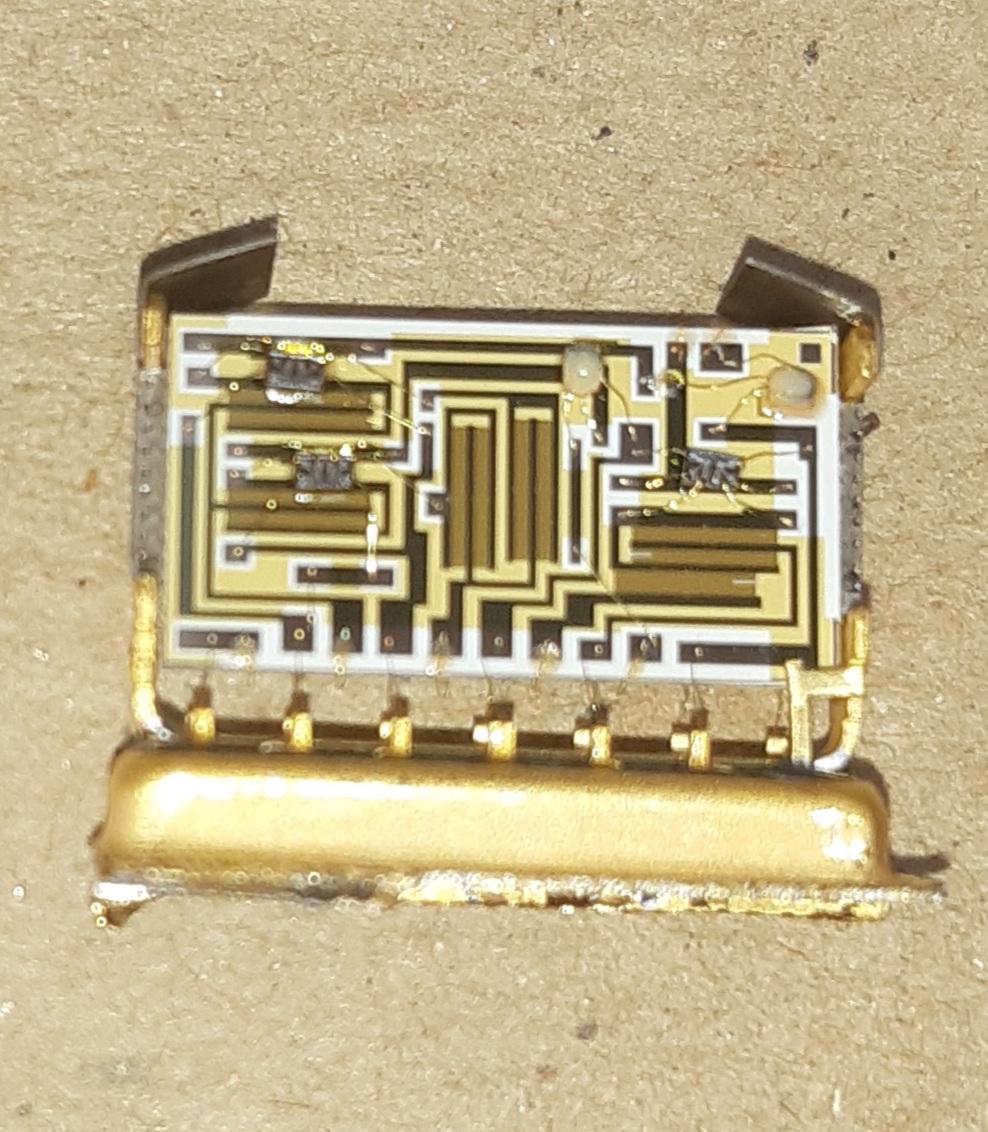

(фото с Форума радиодеталей)

(фото с Форума радиодеталей)

Источники:

1. Микросхемы и их применение: Справ. пособие/В. А. Батушев, В. Н. Вениаминов, В. Г. Ковалев, О. Н. Лебедев, А. И. Мирошниченко. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1983 (Массовая радиобиблиотека: Вып. 1070).
2. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
3. Вениаминов В.Н., Лебедев О.Н., Мирошниченко А.И. Микросхемы и их применение: Справ. пособие. - 3-е изд., перераб. и доп. - М.: Радио и связь, 1989 (Массовая радиобиблиотека: Вып. 1143).
4. Отраслевой руководящий документ. Микросхемы интегральные. Группа 6331. Сборник справочных листов РД 11 0488.2-88. Издание официальное. Всесоюзный научно-исследовательский институт "Электронстандарт". 1989.
