304ая серия

Тонкопленочные резисторные микросхемы, предназначены для использования в устройствах вычислительной и измерительной техники в качестве управляемых делителей напряжения.

304ИД3

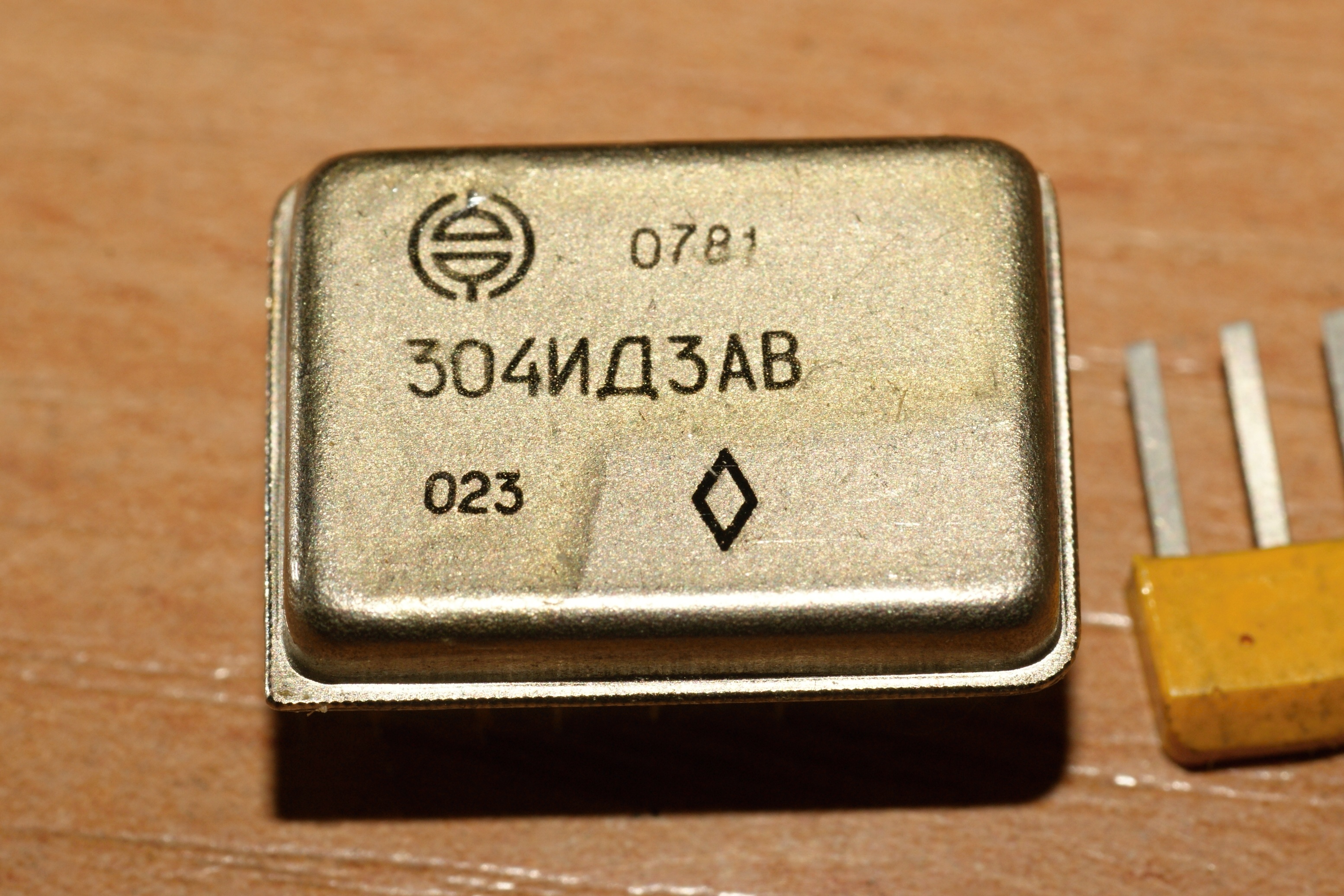

микросхема 304ИД3А

Семиразрядная декодирующая матрица R-2R. Номинальное сопротивление для варианта А 5 кОм (Б - 10 ком), отклонение от коэффициента деления не более +0,1%, отклонение сопротивления резистора от номинального значения +1,5%, входное напряжение 3...12 В.

Производитель здесь нечастый для микросхем - Абовянский завод "Ашвич"; а также ПО "Позистор" (Армения).

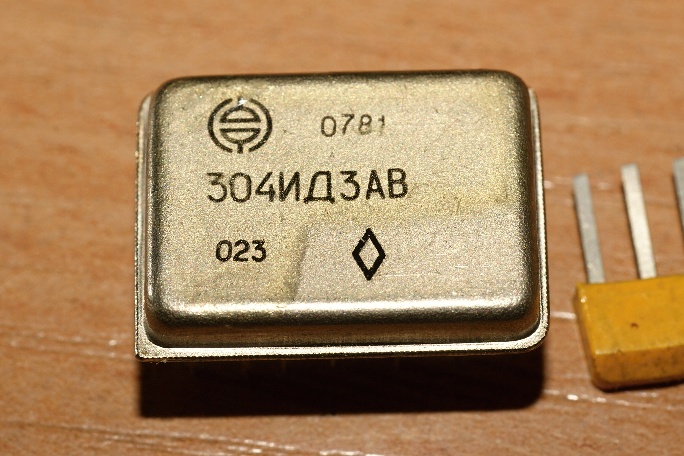

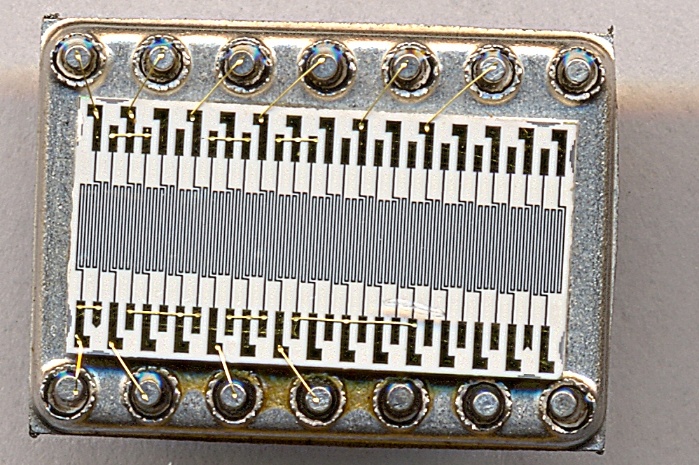

микросхема 304ИД3В
(фото с форума Радиокартинки)

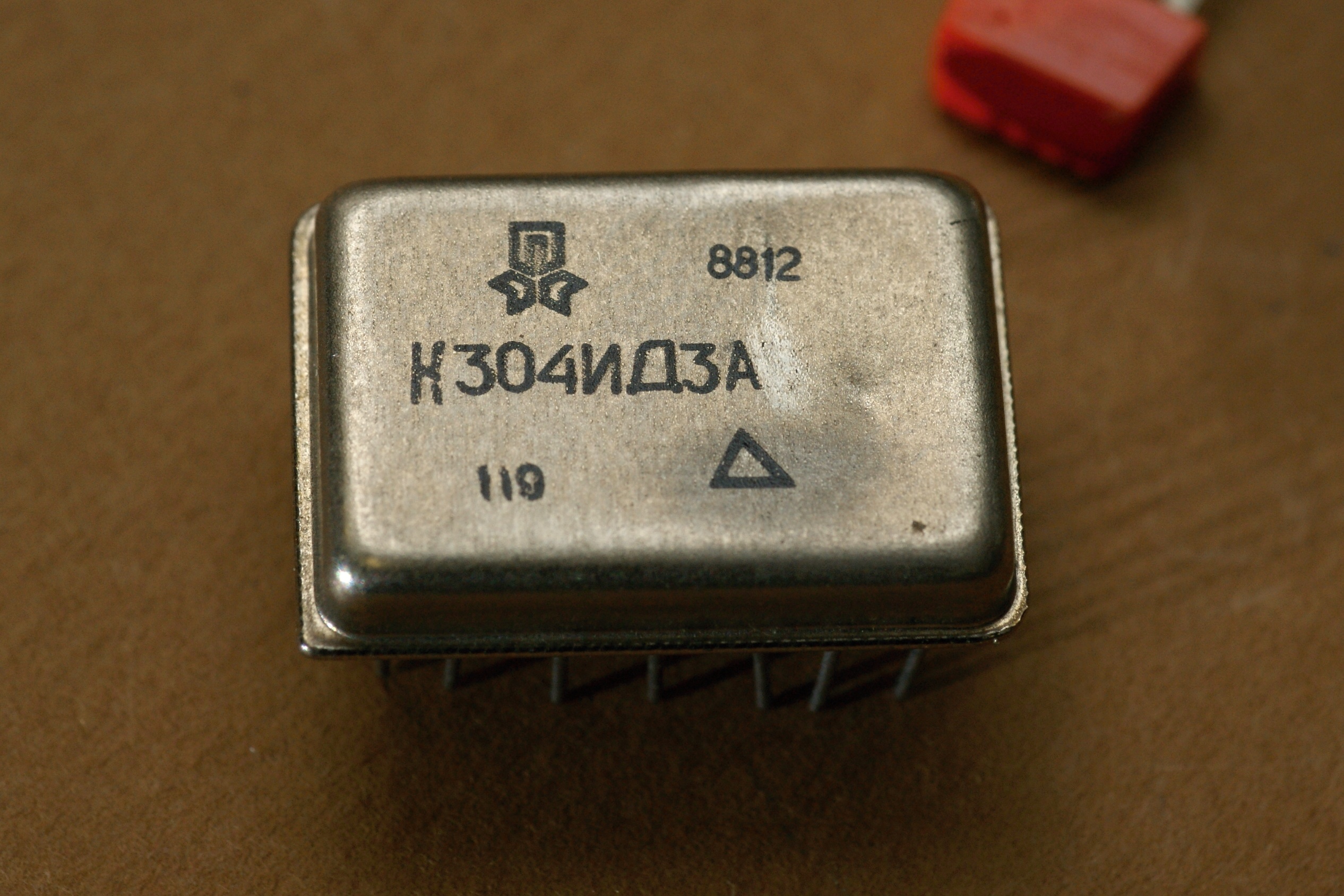

микросхема К304ИД3А

304ИД5

микросхема 304ИД5В

Девятиразрядная матрица R-2R. Заводской паспорт на неё.

Производители - ПО "Позистор", г.Абовян (Армения) и питерское ЛНПО "Позитрон".

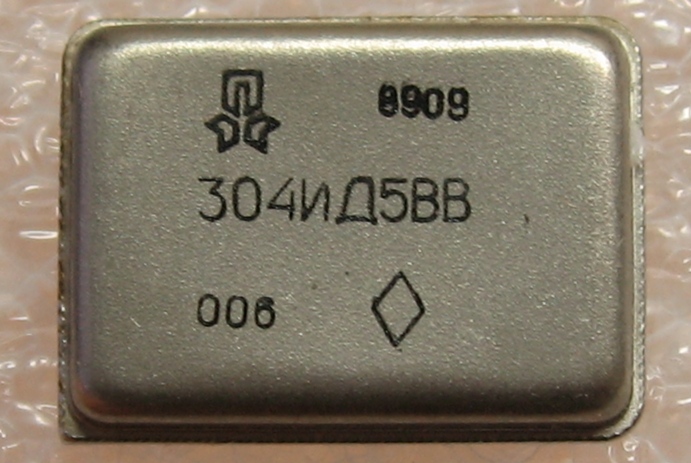

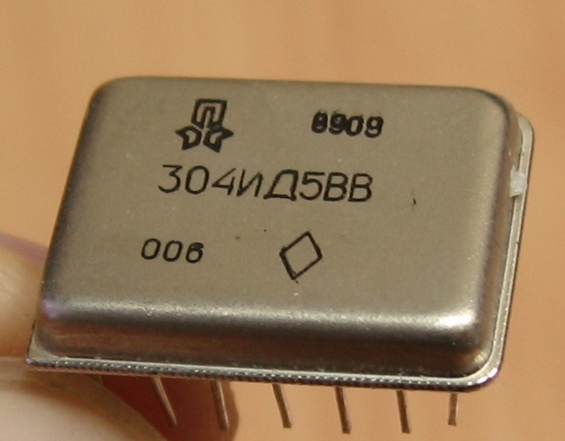

микросхема 304ИД5В

Экспонат предоставлен фирмой "Электронные системы контроля", г.Пермь.

микросхема 304ИД5А
(фото Александра Назаренко)

3ИД046, 304ИД6

микросхема 304ИД6А

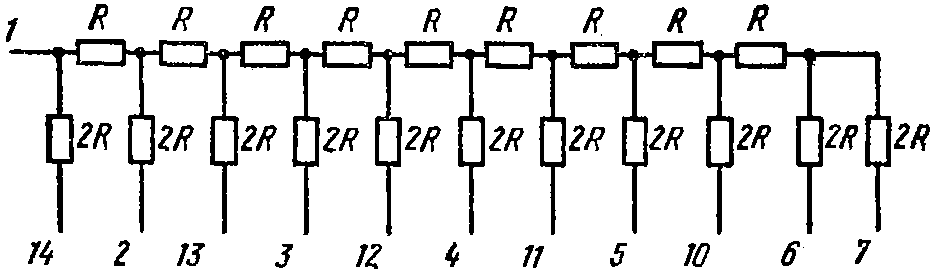

Десятиразрядная декодирующая матрица R-2R. Номинальное сопротивление для варианта А - 5 кОм, отклонение от коэффициента деления не более 0,033%, входное напряжение 12 В.
Заводской паспорт на неё.

Производитель - ПО "Позистор", г.Абовян (Армения).

История у неё небезынтересна. Судя по всему, первоначально она была разработана в ленинградском  НИИ "Гириконд". А в 1976 году СКТБ при заводе "Сириус" выполнило ОКР "Старт-2" - "расширение серии 304ИД6". Установочная партия этих "расширенных" микросхем выпущена на том же заводе "Сириус" в III квартале 1977 года.

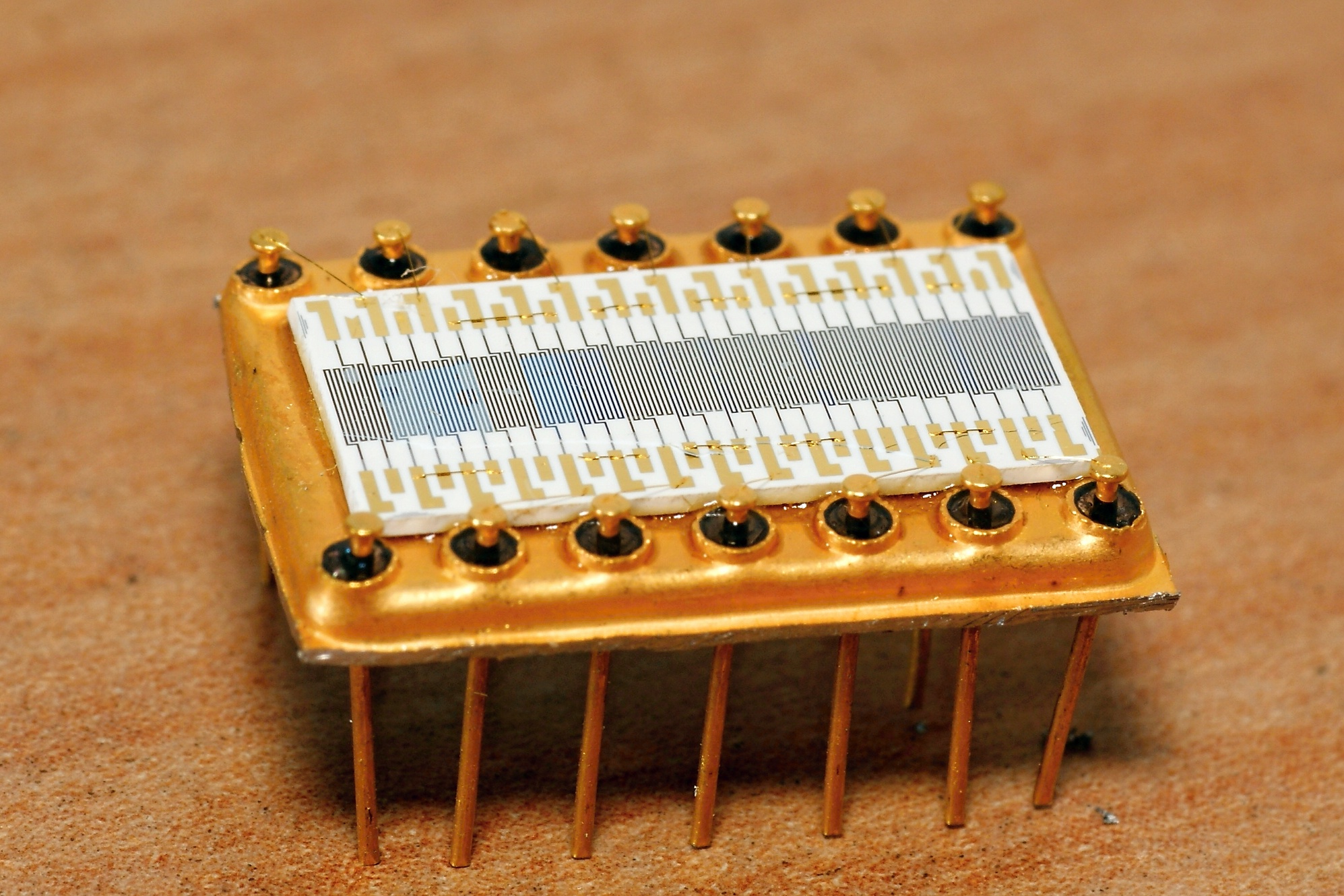

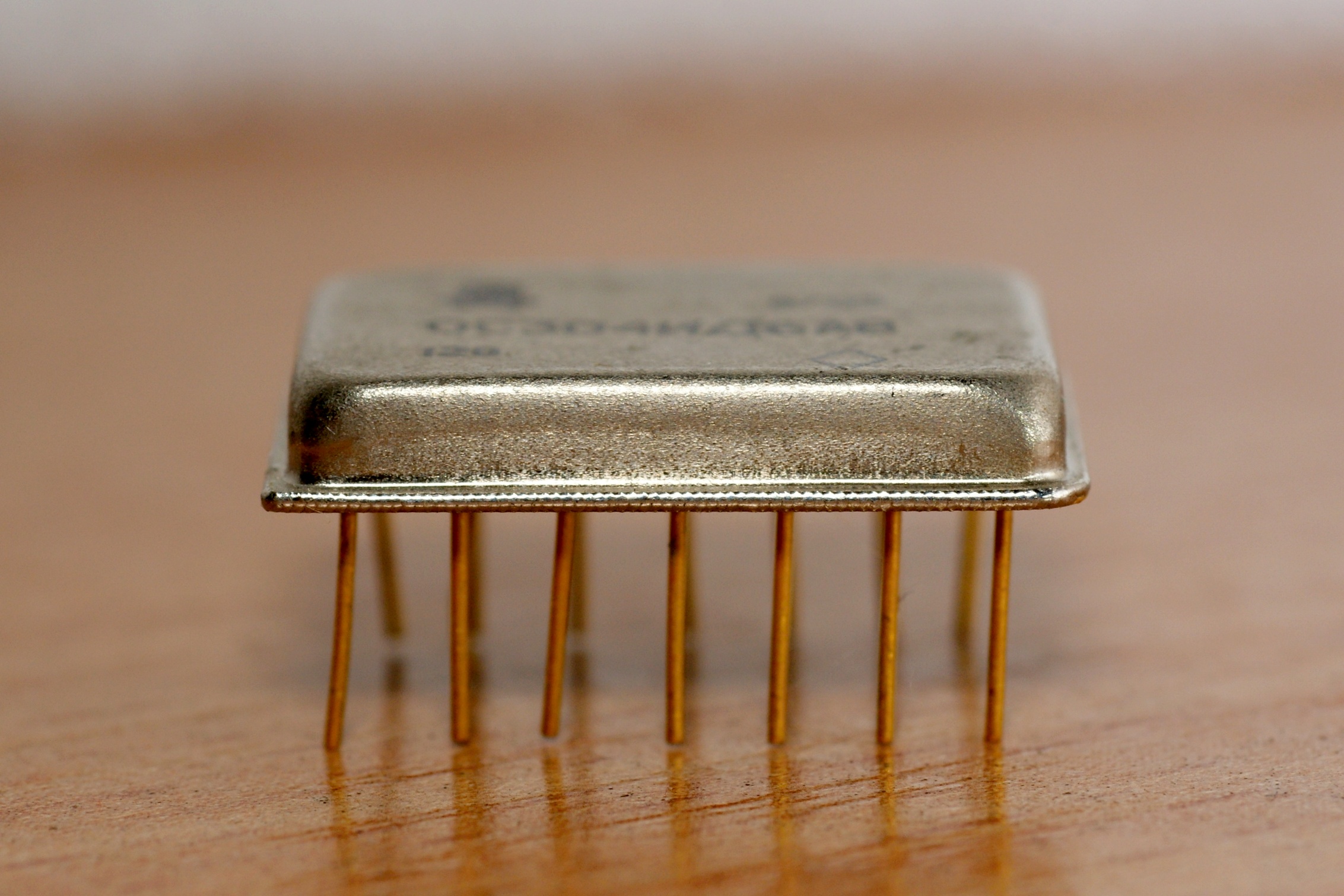

Корпус у неё не вполне обычный. Высота у него явно меньше, чем у стандартного 1203.15-1:

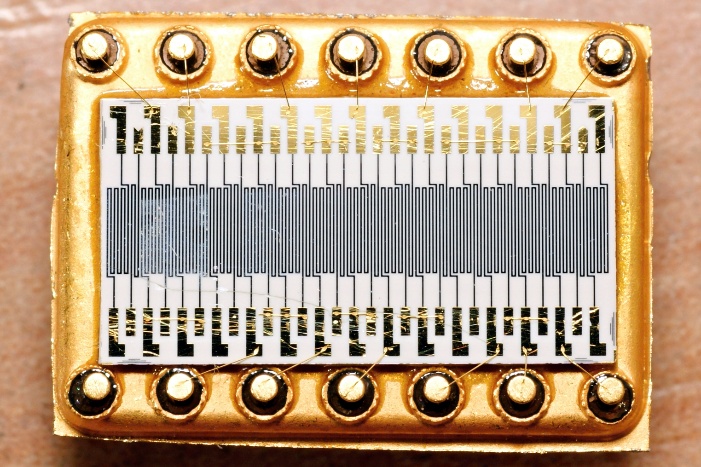

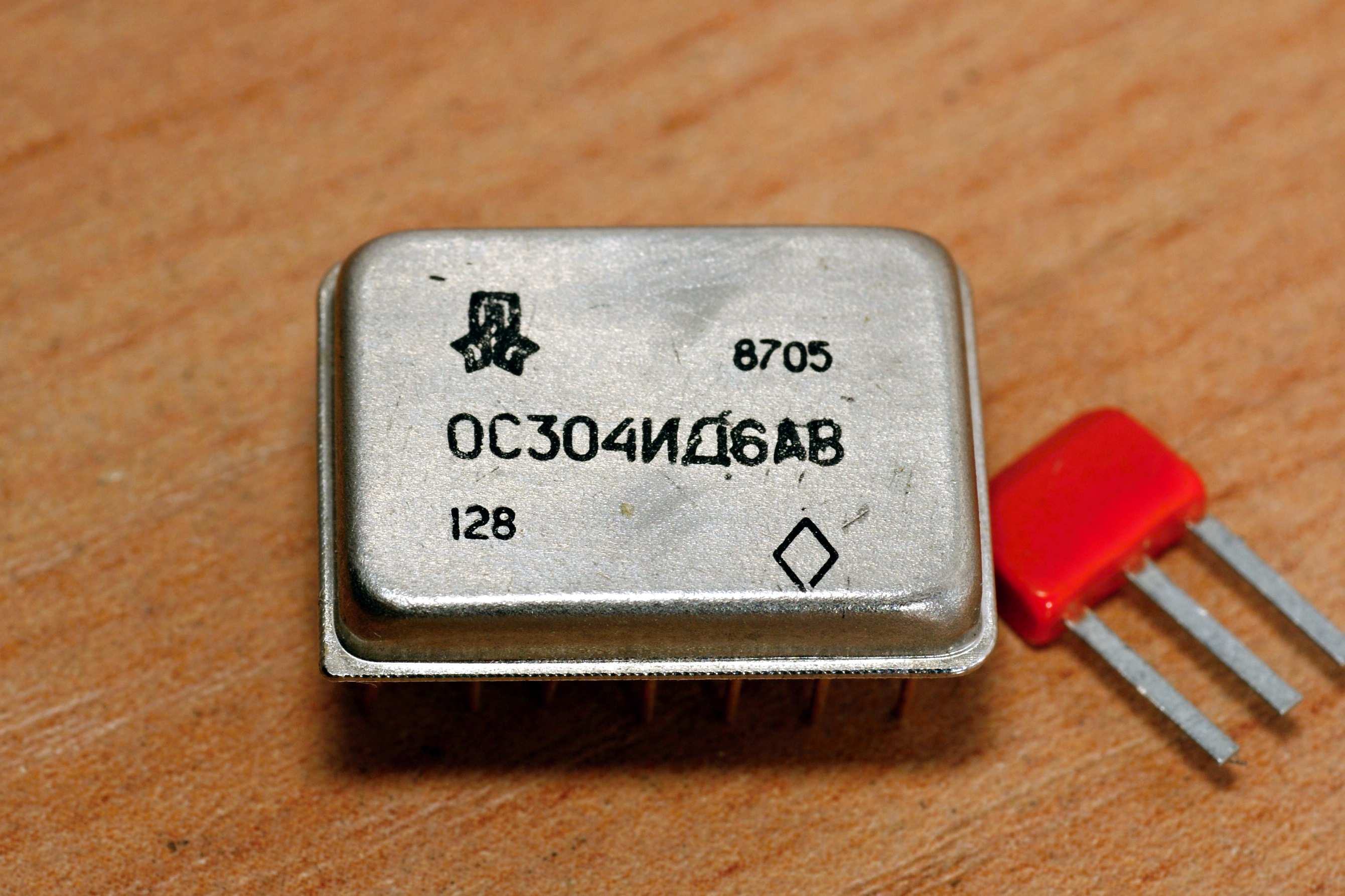

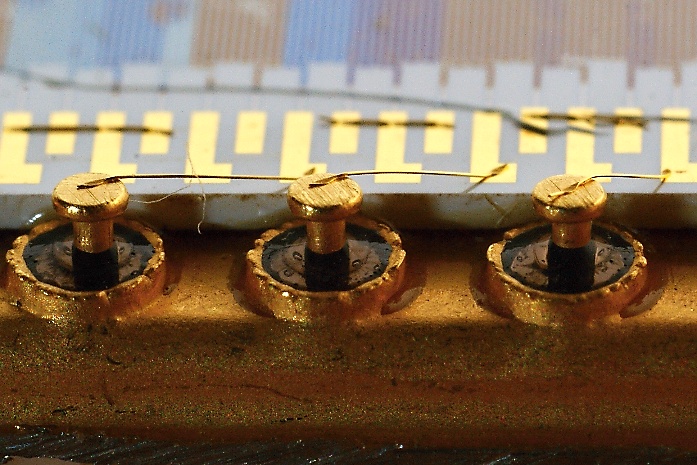

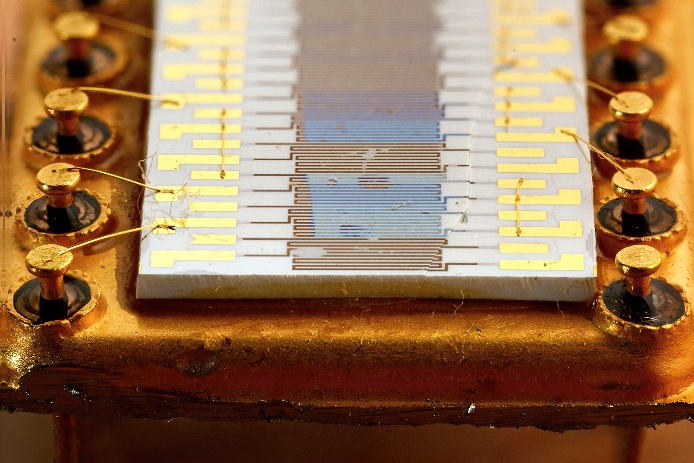

микросхема 304ИД6А

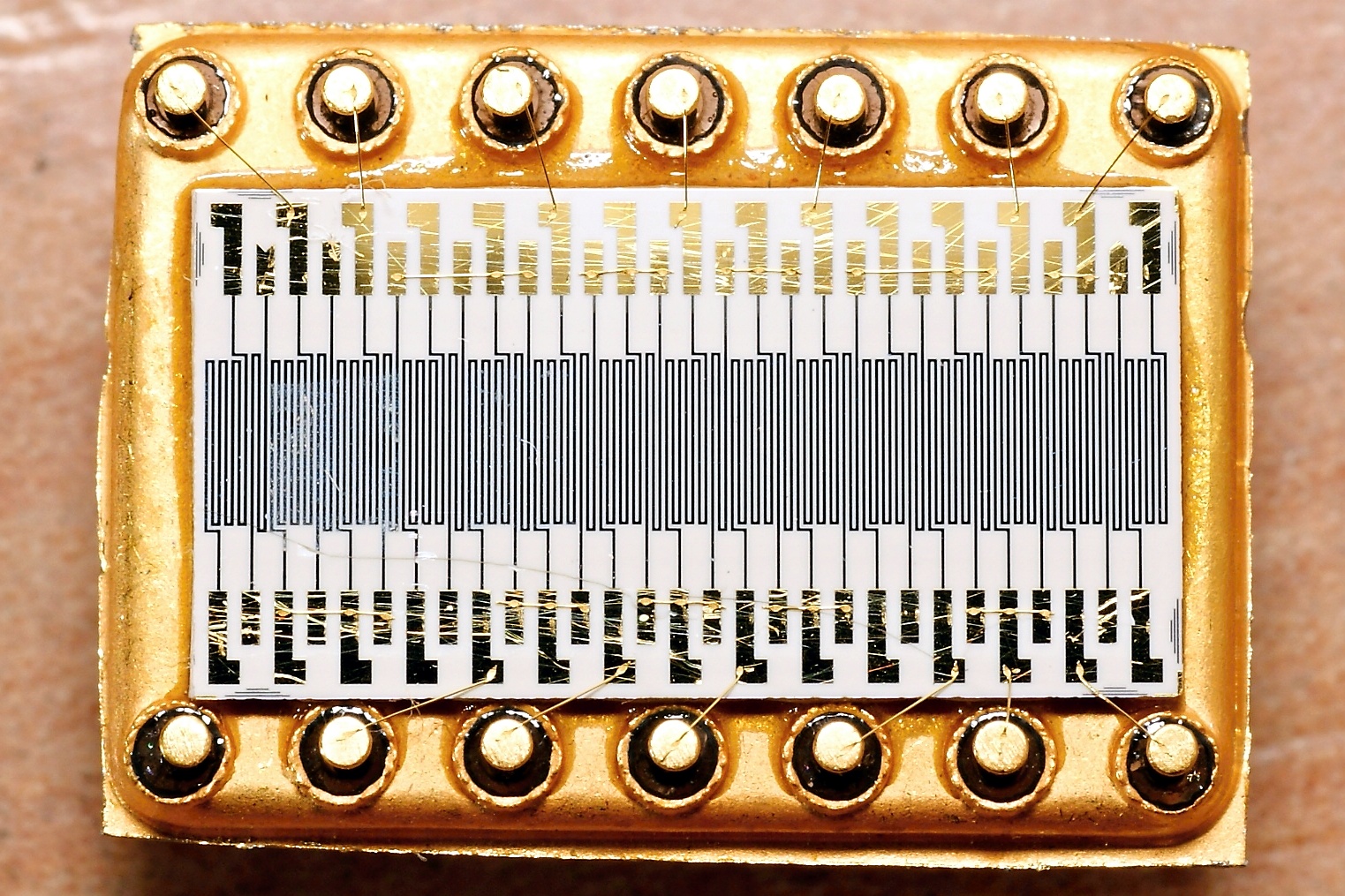

микросхема 304ИД6А

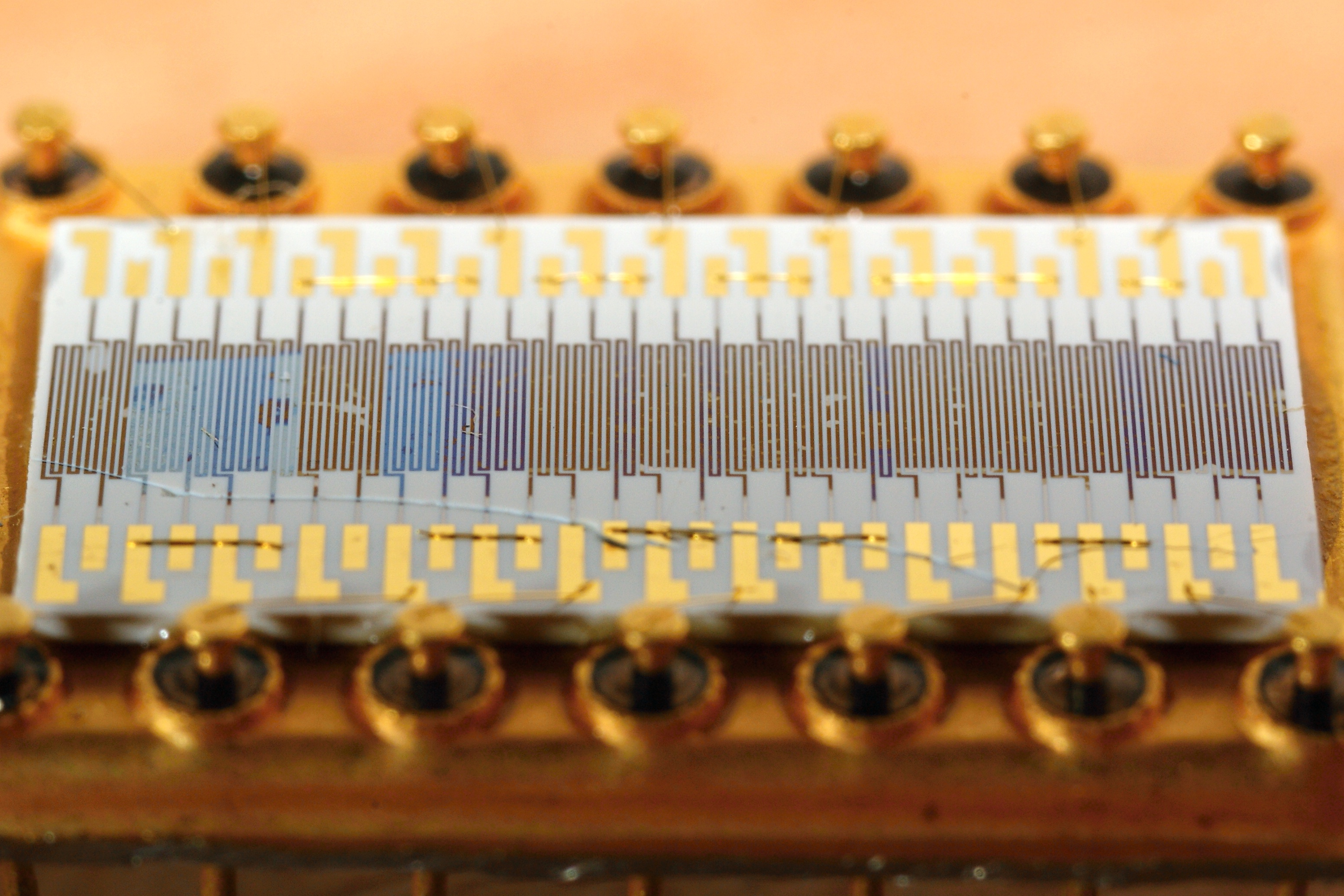

микросхема 304ИД6А

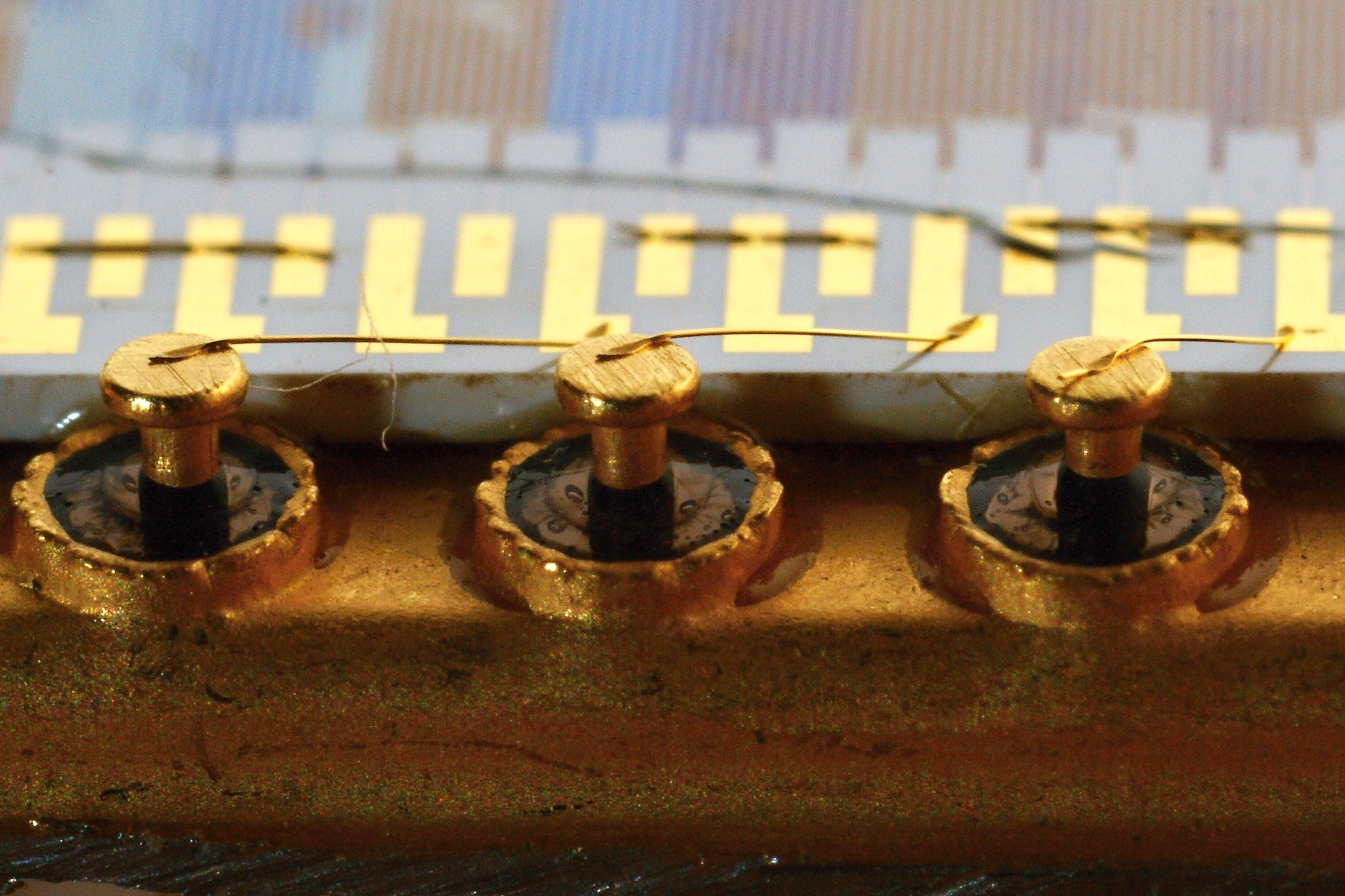

микросхема 304ИД6А

микросхема 304ИД6А

микросхема 304ИД6А

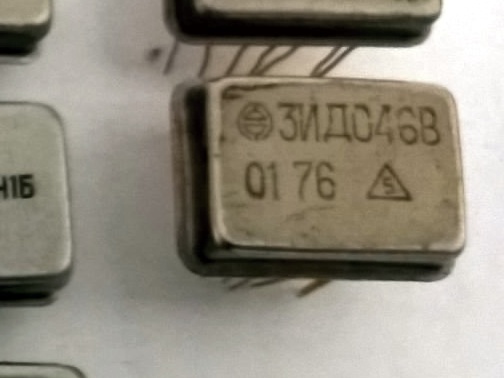

микросхема 3ИД046В

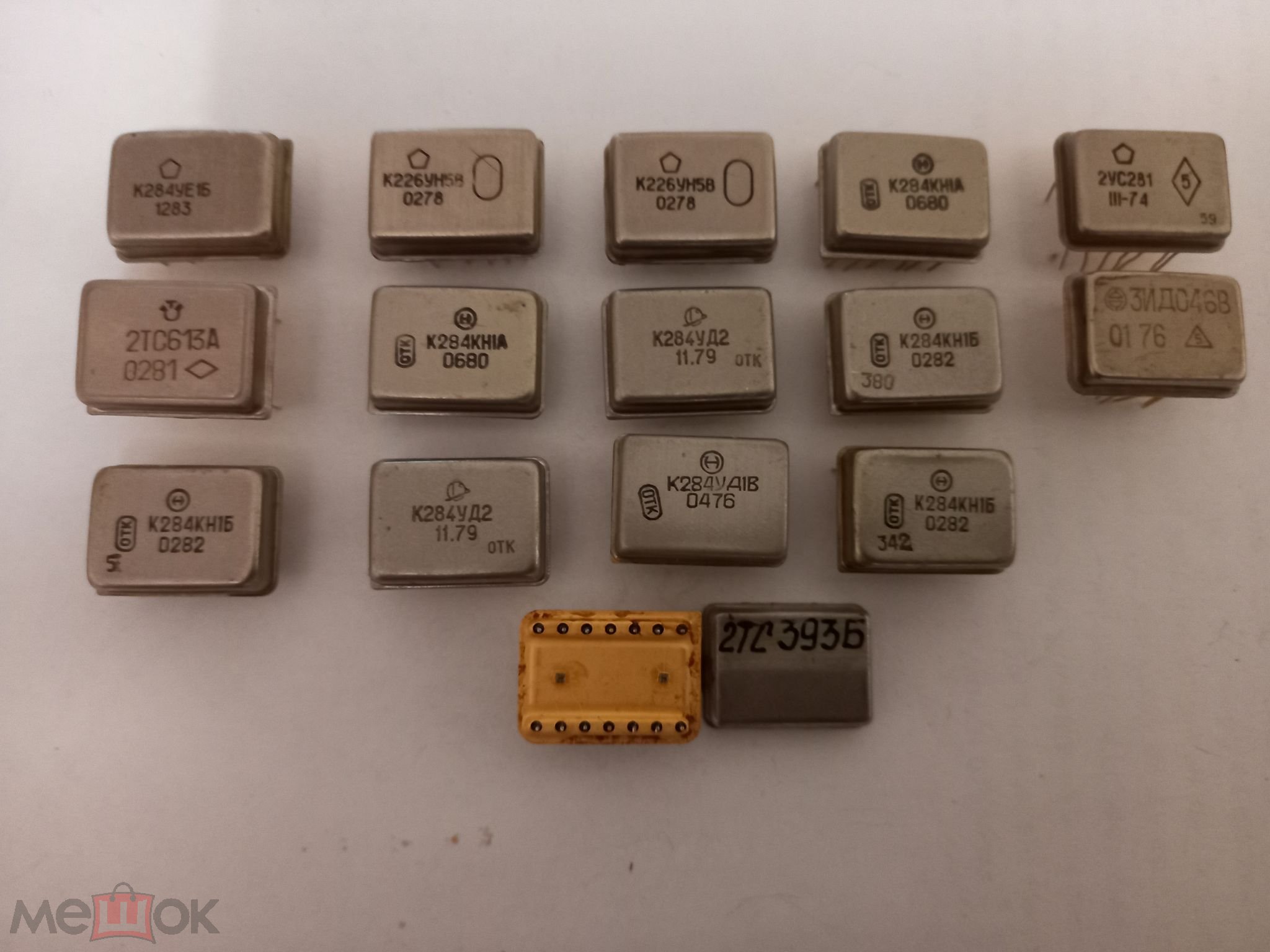

(фото с аукциона Мешок)

К304ИД8В

Микросхема неизвестного назначения.

Что интересно - а) во всех справочниках эта серия доходит максимум до 304ИД6 и б) согласно тем же справочникам, микросхемы этой серии выпускались только в корпусе 151.15-6.

Производитель - "Гириконд", Санкт-Петербург.

Экспонат предоставлен фирмой "Электронные системы контроля", г.Пермь.

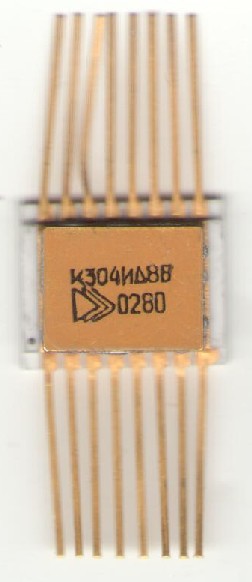

микросхема К304ИД8В

К304ИП1

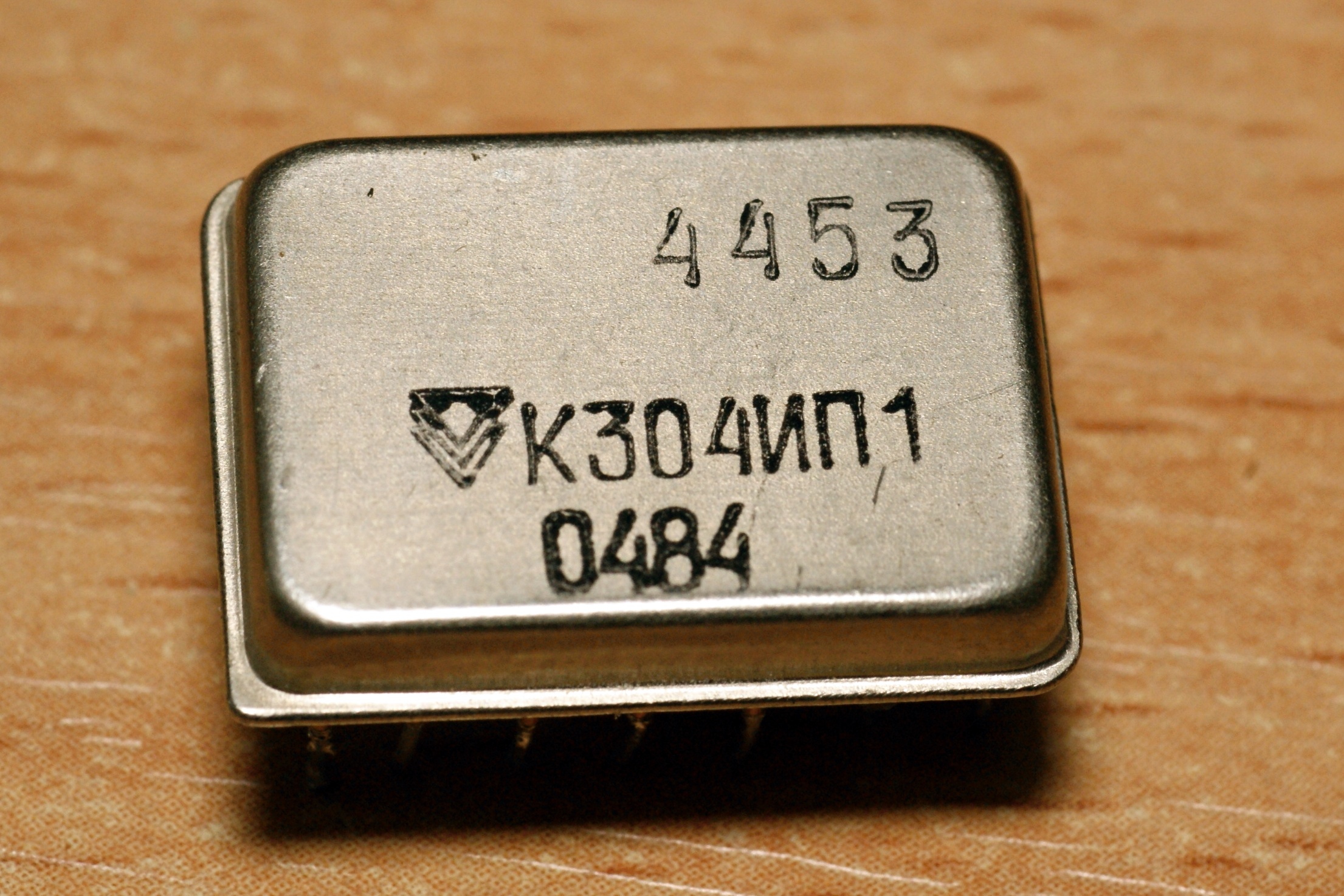

микросхема К304ИП1

Тоже почти неизвестная микросхема. Двоично-десятичный делитель, и это - всё...

Производитель - "Гириконд", Санкт-Петербург.

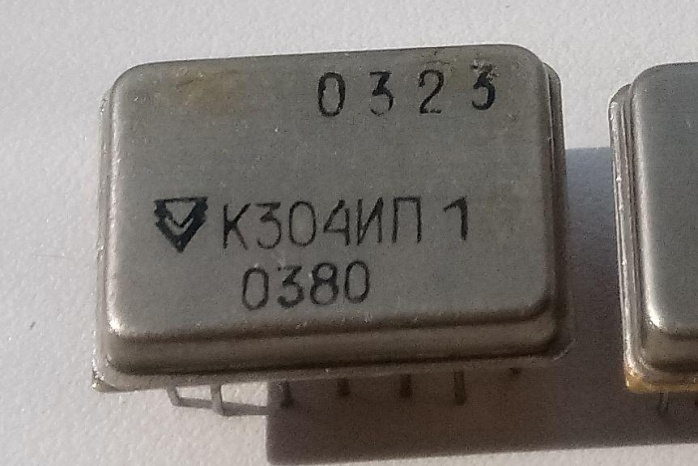

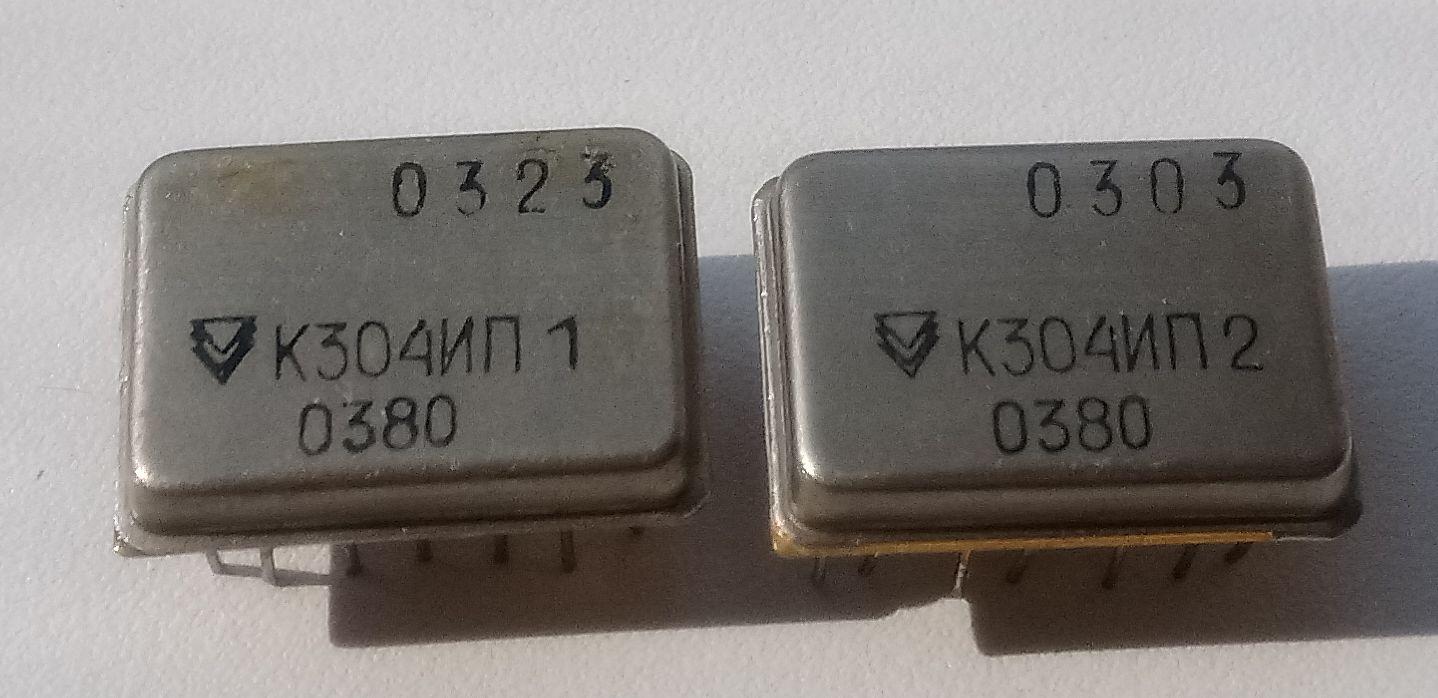

микросхема К304ИП1
(фото с форума "Портативное ретрорадио")

К304ИП2

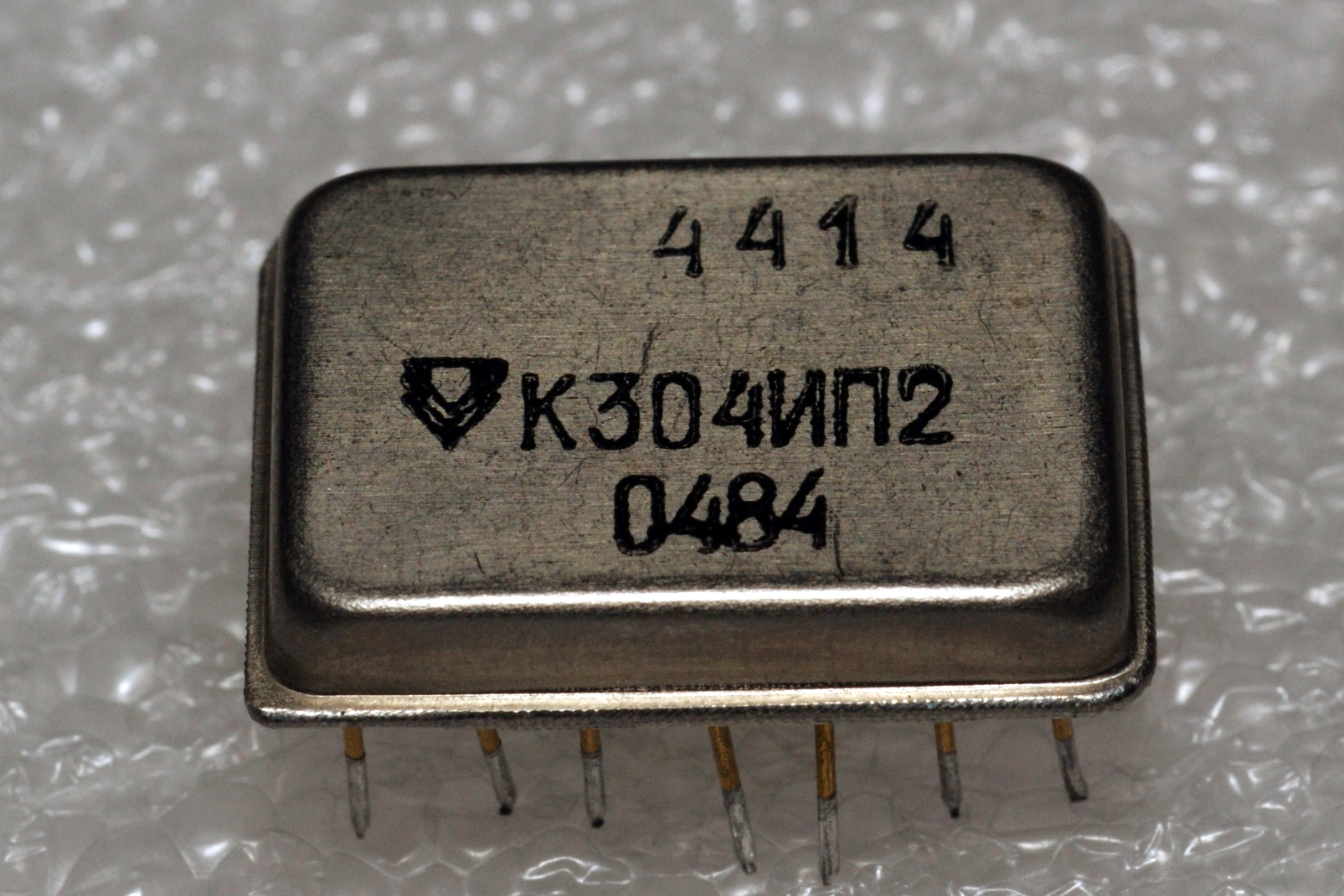

микросхема К304ИП2

Некий десятичный делитель. Производитель - "Гириконд", Санкт-Петербург.

Источники:

1. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное бюро применения. 1975.
2. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
3. Резисторы: Справочник/В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991.
4. Нефедов А. В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3.— М.: КУбК-а, 1997.
