В серии два элемента - выпрямители-умножители напряжения.
Производитель - "Фотон", г.Ташкент (Узбекистан)
(фото Дмитрия damian)

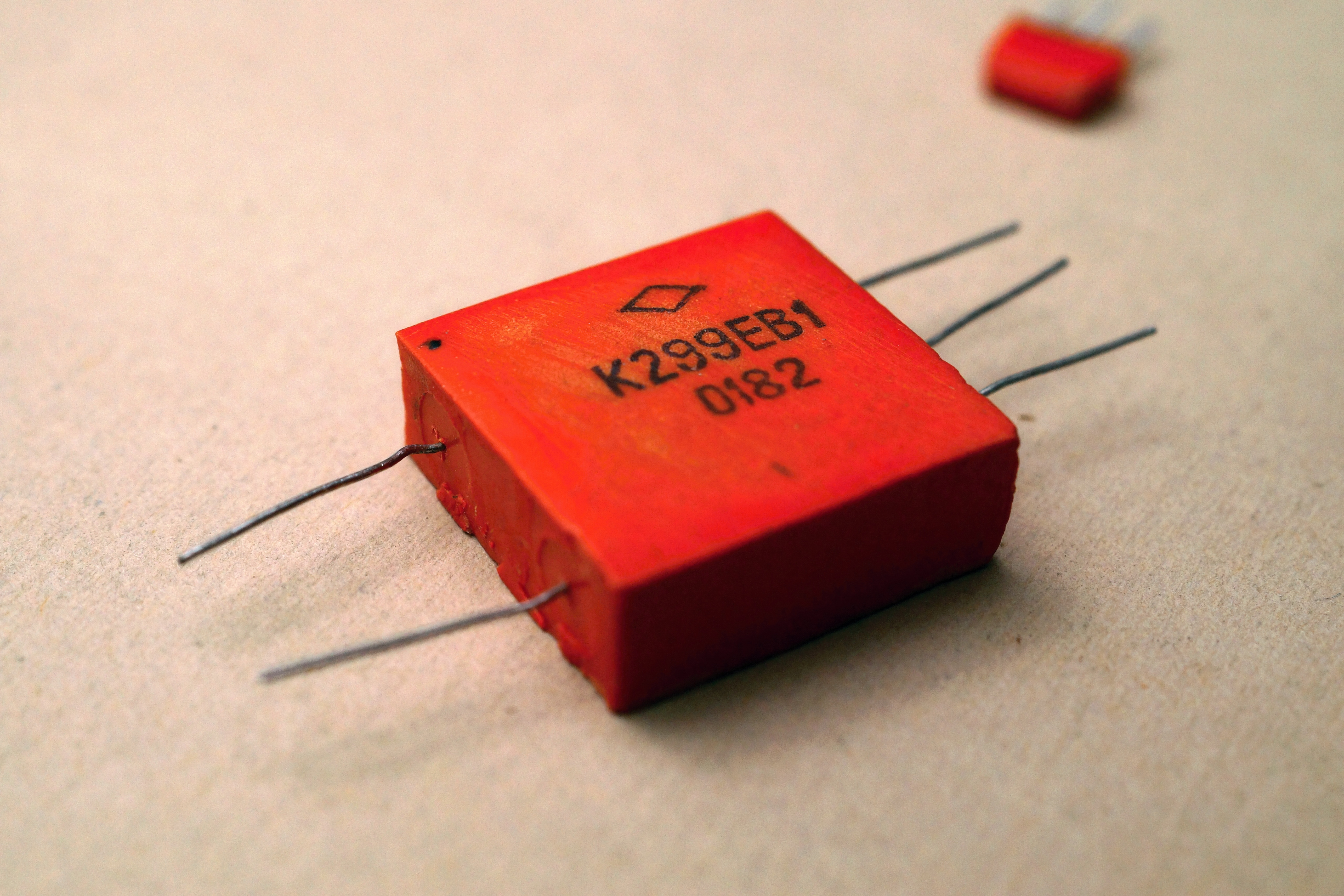

| Назначение - выпрямитель с умножением напряжения положительной полярности.
Использовалась в отечественной репортерской видеокамере. |

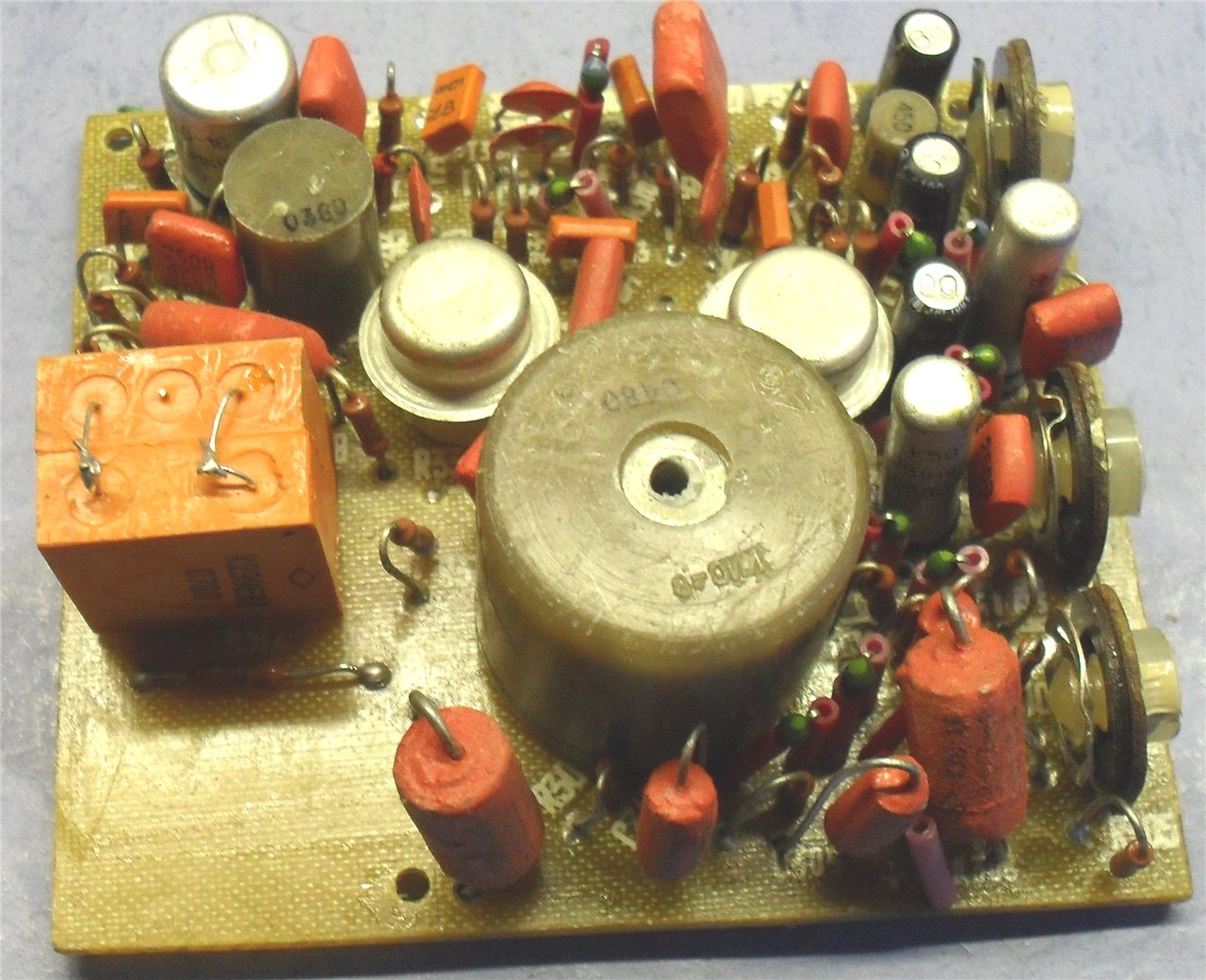

 (фото с форума Портативное ретрорадио) |

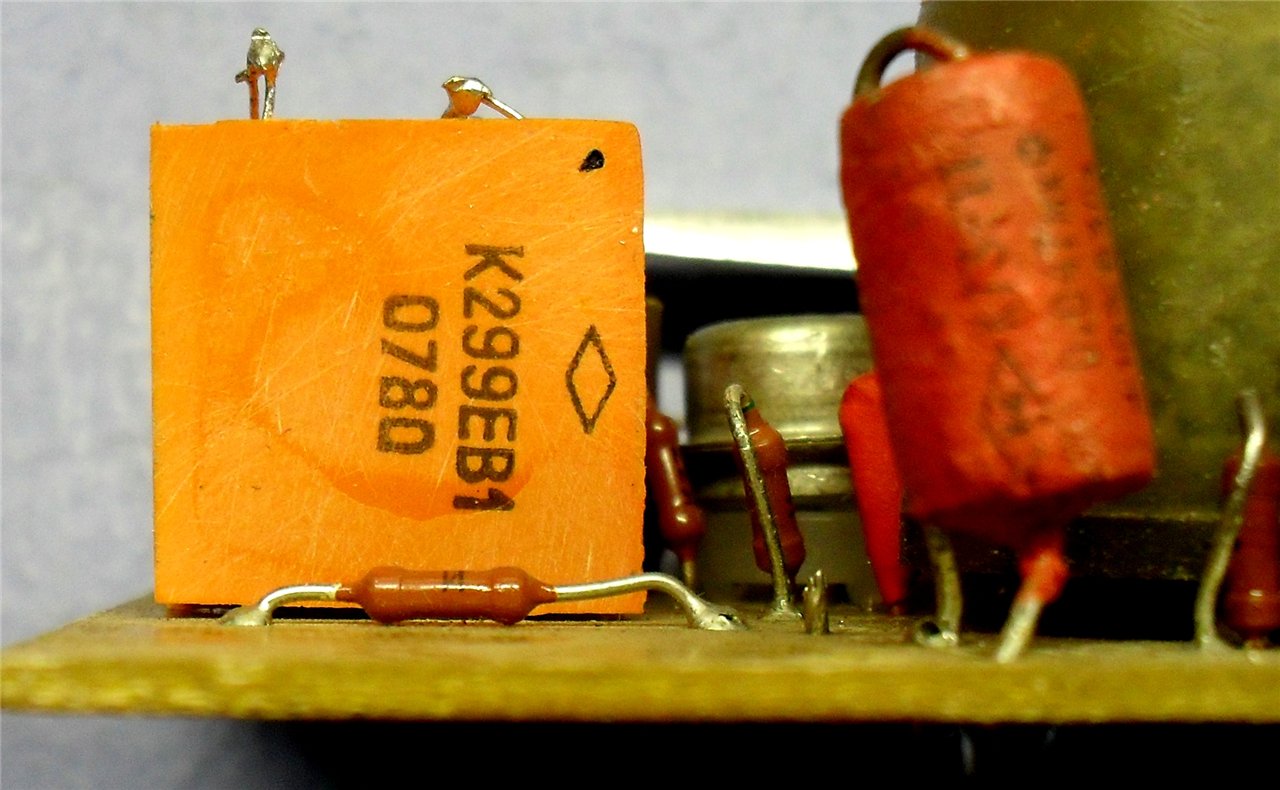

 (фото с форума Портативное ретрорадио) |

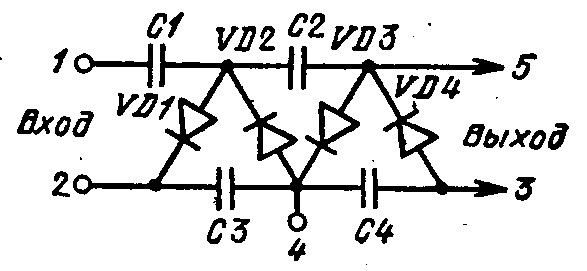

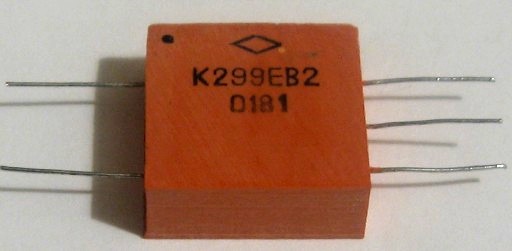

Назначение - выпрямитель с умножением напряжения отрицательной полярности
.
Микросхема работает при входном напряжении до 1200 В. Максимальное выходное напряжение может достигать 2 кВ, выходной ток - не более 0,2 мА. Для такого выходного тока напряжение пульсации составляет не более 100 В. Интегральная микросхема работает на нагрузку 10 МОм. Максимальная частота входного напряжения 20 кГц.
Источники:
1. Каталог интегральных микросхем. Часть II (аналоговые).
Центральное конструкторское бюро. 1978.
2. Микроэлектроника: Учеб. пособие для втузов. В 9 кн. / Под ред. Л.А.
Коледова. Кн. 4. Гибридные интегральные микросхемы / Л.А. Коледов, Э.М. Ильина. - М.: Высш. шк., 1987.
