Набор мощных ключевых схем, выполненных по многокристальной технологии. Справочные данные на эту серию.
Начало выпуска - ориентировочно, 1977 год. Выпускал её в советское время завод "Фотон", г.Ташкент (Узбекистан).
Схема для преобразователей напряжения. Фактически представляет собой мощную транзисторную сборку с дополнительными элементами, всё в интегральном исполнении.
 |
Коэффициент усиления по току 10...150 |
|
Ток утечки по каждому из выходов не более 10 мА |
|
Остаточное напряжение 1,5 В |
|
Максимальное коммутируемое напряжение 68 В |
|
Максимальный выходной ток 5 А |
|
Максимальная частота переключения 60 кГц |
|
Максимальная средняя мощность (с теплоотводом) 12,5 Вт |
|
Максимальная мощность в импульсе 200 Вт |
Заводские паспорта на нее, версия 1 и версия 2.
Интересно, что уже с 1980 года микросхема исчезает из справочников и каталогов. Хотя выпуск её продолжался. Более того, в новом веке её производство заново пришлось осваивать на московском "Пульсаре", хотя это явно непрофильная продукция для него.

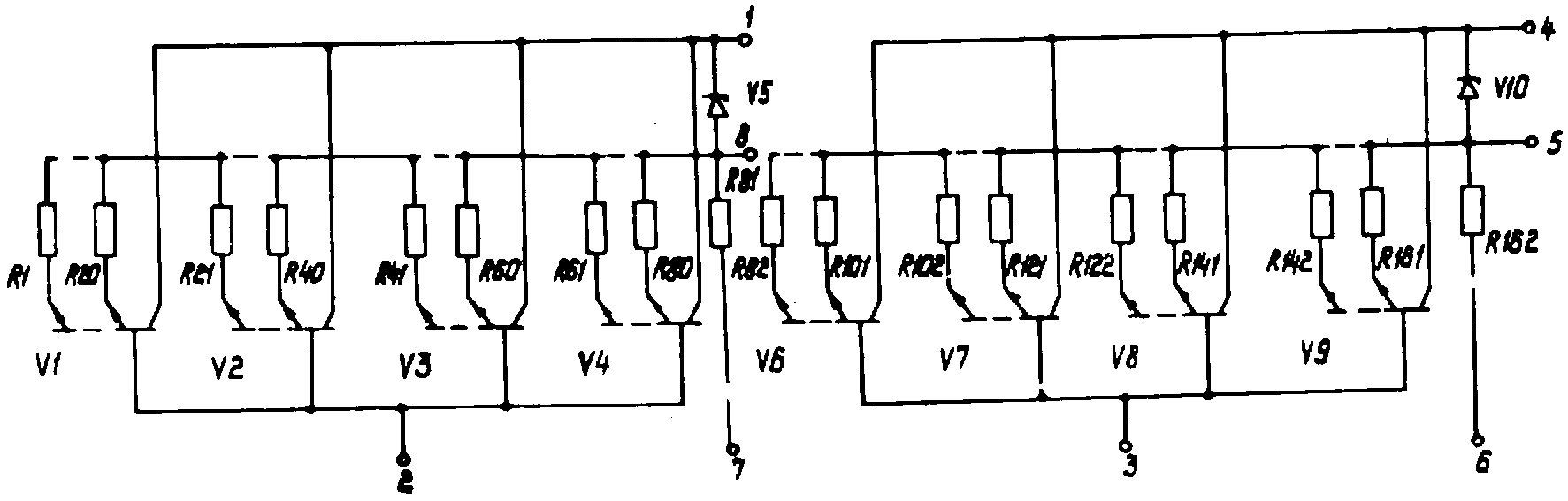

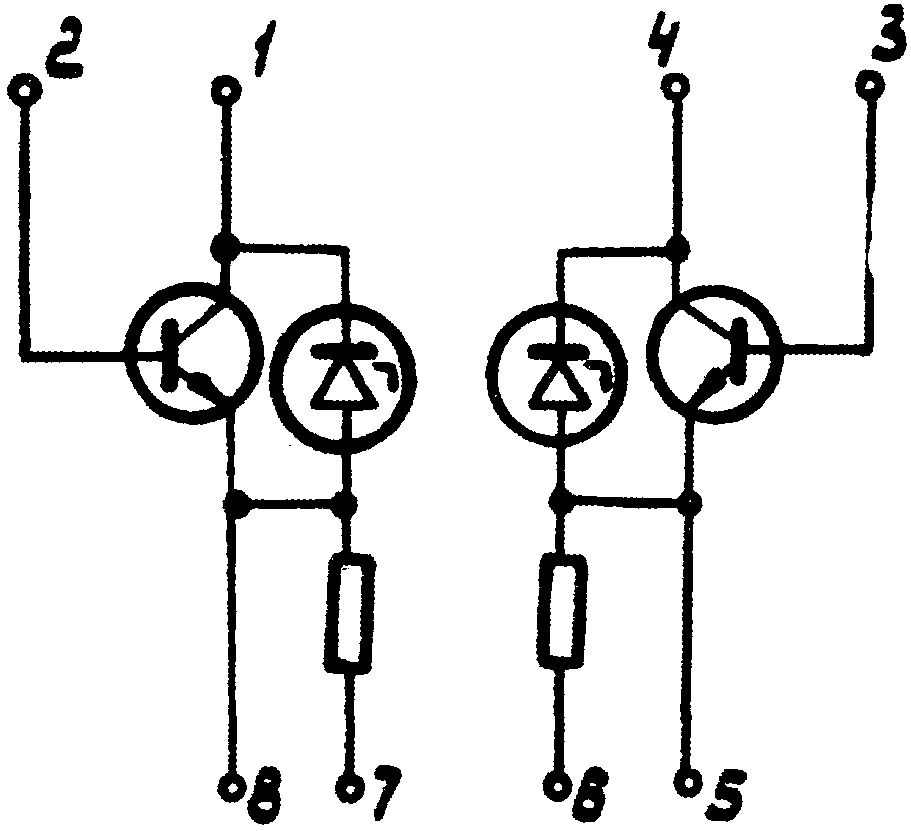

В разные годы её внутреннюю схему показывают по-разному. Возможно, поначалу не стали слишком уж вдаваться в детализацию, а возможно микросхема со временем эволюционировала.

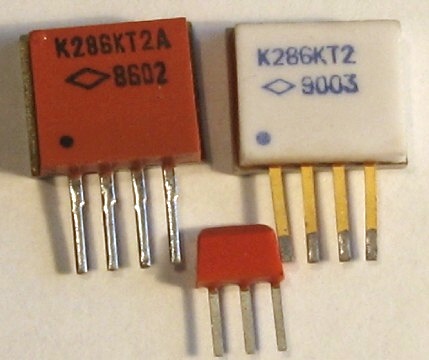

(фото с аукциона Ay.by)

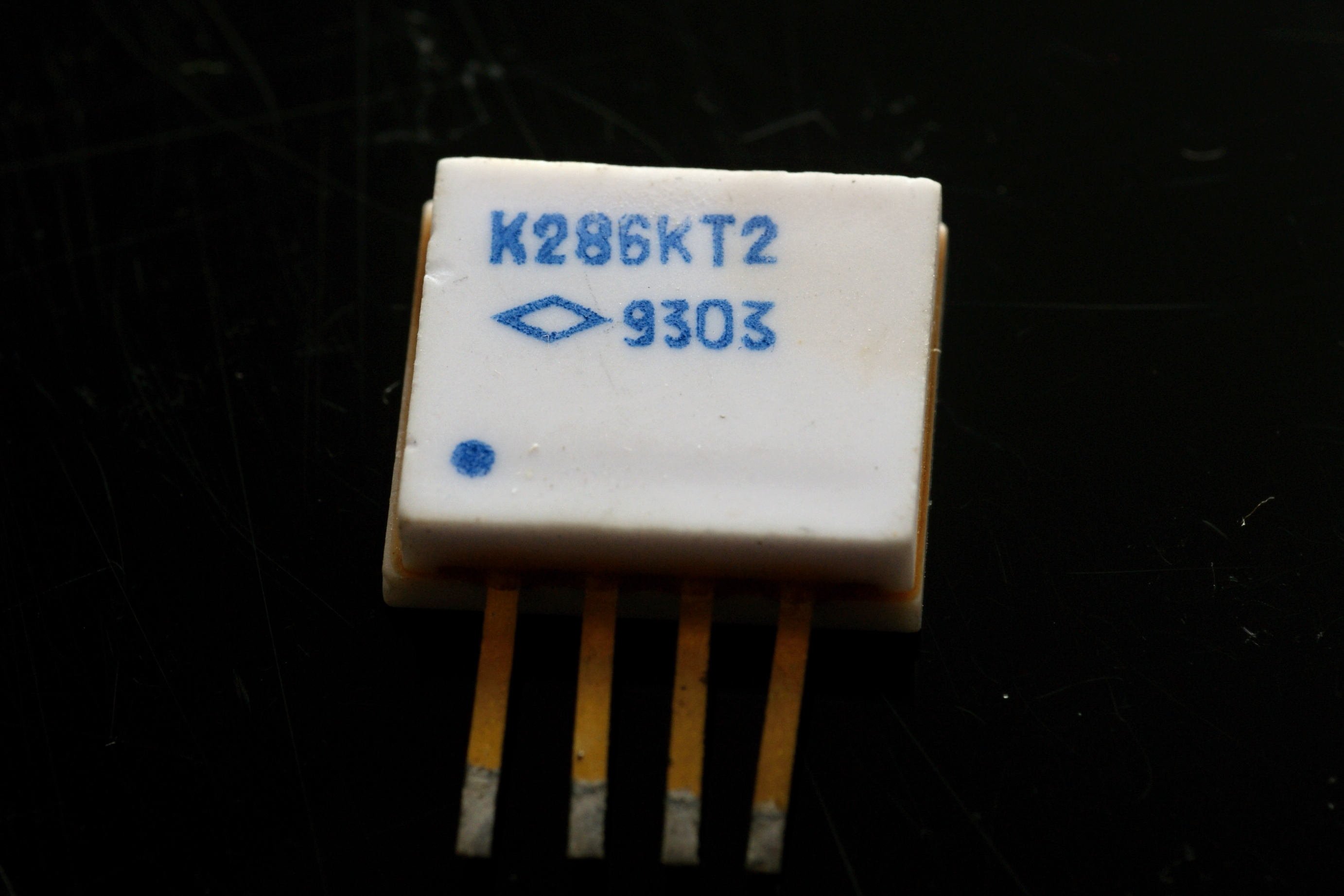

(фото от L-C)
(фото от L-C)
(фото от L-C)
|
|
 |
 |

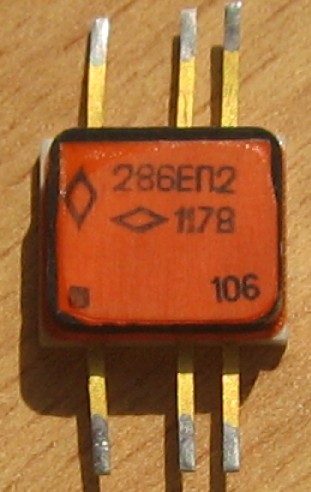

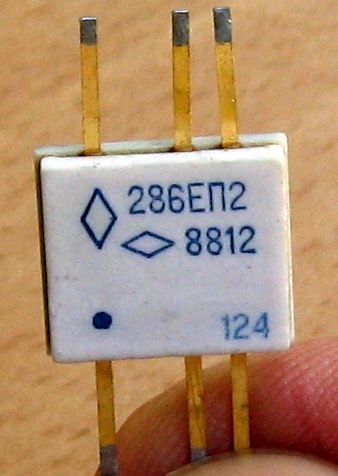

Мощная ключевая схема для преобразователей и стабилизаторов напряжения и тока. Например, для защиты потребителей от выбросов выходного напряжения.
Заводской паспорт на нее и справочные данные из каталога 1981 года. Что интересно - в таком же каталоге 1988 года ее уже нет.
(самый поздний известный мне экземпляр этой микросхемы)

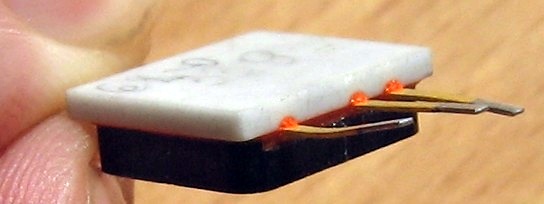

Назначение - мощный токовый ключ. Справочный лист на неё, паспорт и данные из отраслевого каталога 1988 года.
Интересно сравнить с каталогом 1981 года. Микросхема стала заметно лучше, расширился температурный диапазон, увеличилась наработка, срок сохраняемости, мощность в импульсе, частота переключения и еще ряд параметров...

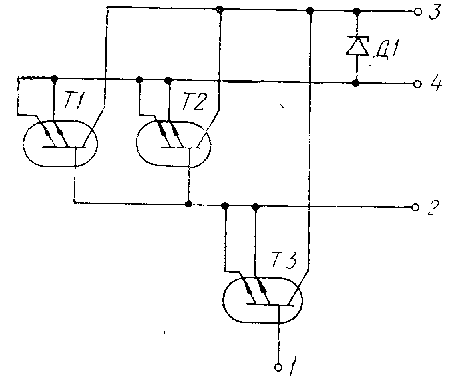

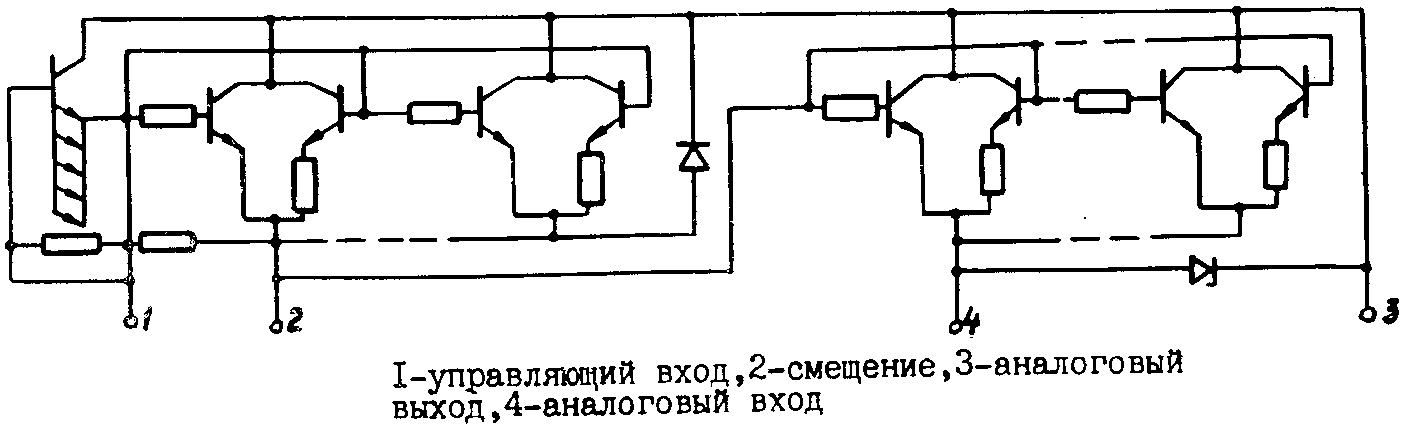

Надо сказать, что в справочниках описание этой микросхемы, как правило, приводится довольно невнятное. Вот, к примеру, электрическая схема из каталога 1981 года:
При этом у варианта с буквой "А" выводы 2 и 3 электрически соединены между собой. Но по приведенной схеме понять смысл такого соединения, на мой взгляд, невозможно.

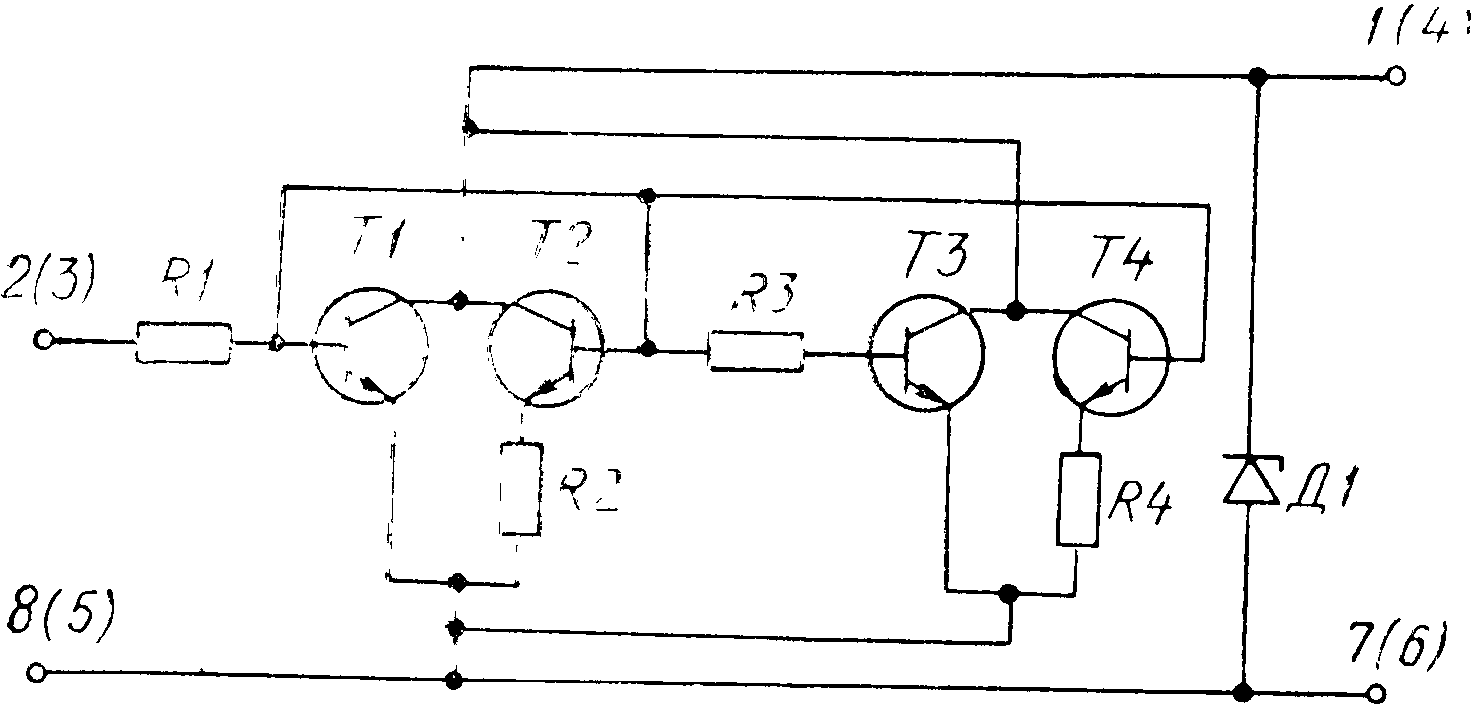

Несколько понятней выглядит чертеж 1984 года:
Получается, что у К286КТ2А закорочен левый многокристальный транзистор (не-аналоговый). То ли так нужно в работе, то ли отбраковка...

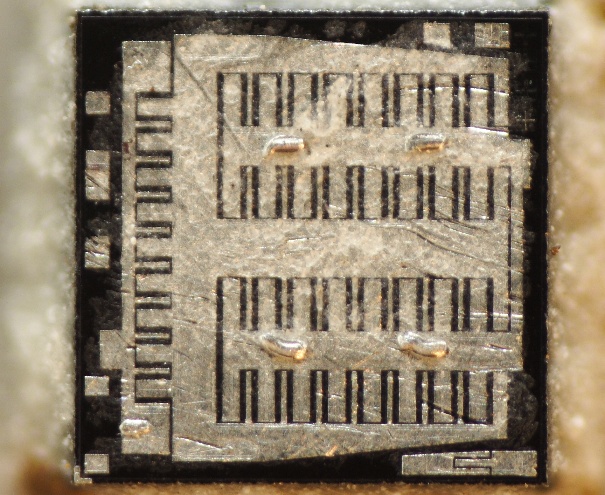

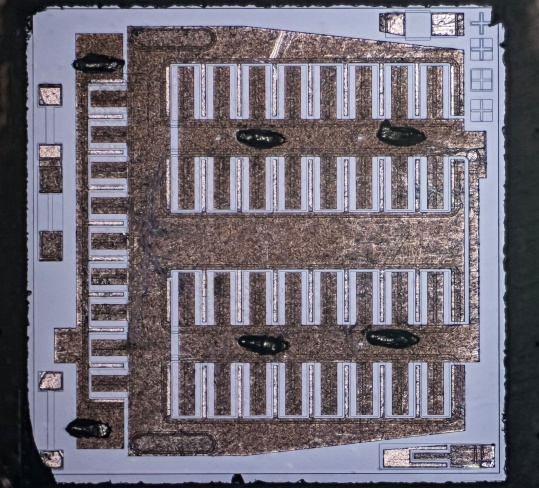

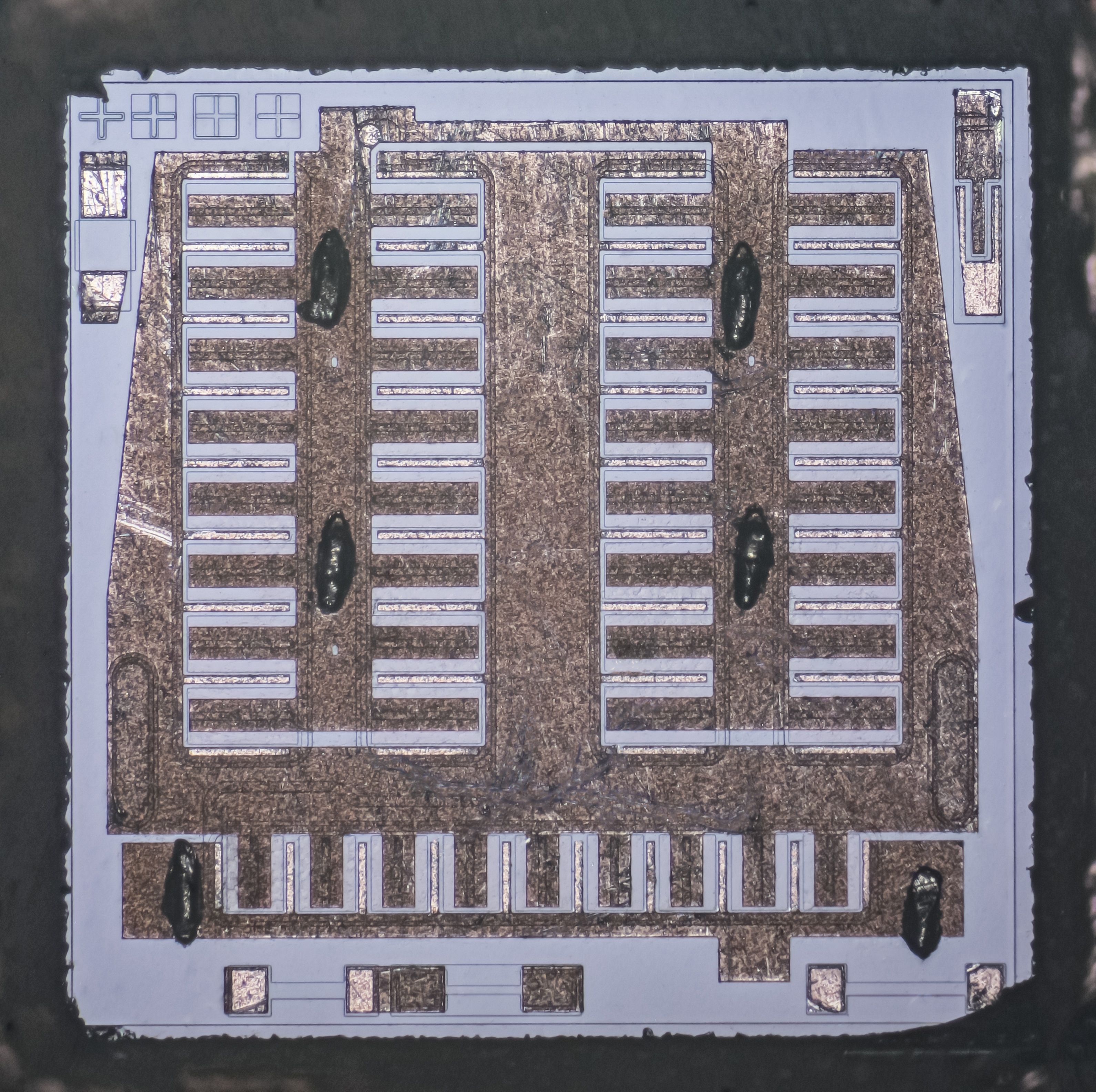

(фото с форума Радиокартинки)

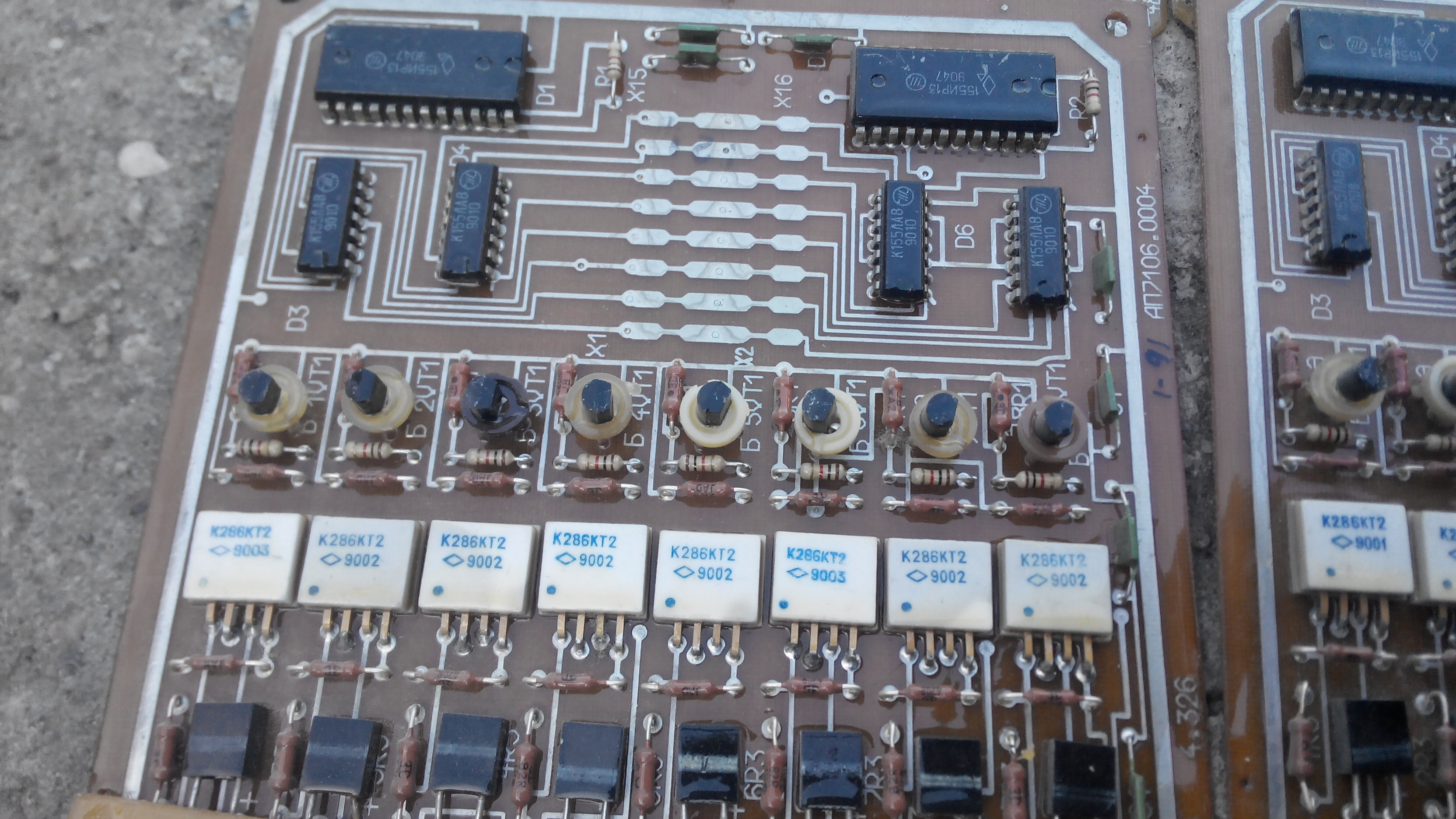

Про применение, из интернета "...ключи, которые управляли электромагнитами печати (питание 48V), в АЦПУ ЕС-7036 ЕС ЭВМ ". Также известно, что она применялась и в АЦПУ ЕС-7040.
