255ая серия

Редко встречающаяся серия, состоит из различных усилителей. Подробностей по ней, к сожалению, практически нет.

Серия гибридно-пленочных широкополосных усилителей универсального назначения (ОКР «Радикал-К», «Антей-1К») в стандартных металло-стеклянных корпусах с 16 выводами была разработана в КНИИМП. Микросхемы имели широкие функциональные возможности с различными вариантами включения. Внешние избирательные элементы, полоса рабочих частот 3-100 МГц, регулировка усиления в пределах 35-60 дБ, коэффициент шума менее 8 дБ позволяли реализовывать на основе микросхем 2УС551, 2УС552, 2УС553 УПЧ с автоматической регулировкой усиления, логарифмические и импульсные усилители.

Серийное производство микросхем серии 255 происходило на Винницком радиоламповом заводе ("Октябрь"), который в начале 70-х годов осваивал гибридно-пленочную технологию изготовления микросхем. В процессе внедрения микросхем в серийное производство возникла проблема - микросхемы не выдерживали испытания на безотказность при повышенной температуре в течение 1000 часов. Ситуация осложнилась тем, что ВНИИРА, г. Ленинград, заложил эти микросхемы в приемник навигационной аппаратуры «Курс-МП», которой комплектовались новые в то время транспортные самолеты ИЛ-76. В связи с этим была создана межведомственная комиссия, в которую входили представители Ленинграда, Москвы, военпреды Чуянов М.М., Дементьев Н.К., зам. главного инженера КНИИМП Кибальчич В.И.. В течение нескольких месяцев комиссия пыталась найти причину отказов, было проведено несколько циклов испытаний.
Причина отказов оказалась простой: технолог Мартынюк Э.А. применила для приклеивания подложек и транзисторов эпоксидный клей, который при длительном пребывании в замкнутом пространстве при высокой температуре выделял пары, которые приводили к разбуханию покрытия транзисторов и обрыву проволочных выводов. После замены клея испытания прошли успешно и ИЛ-76 «полетел».

Производитель - "Октябрь" (сейчас НИИ "Гелий"), г.Винница (Украина)

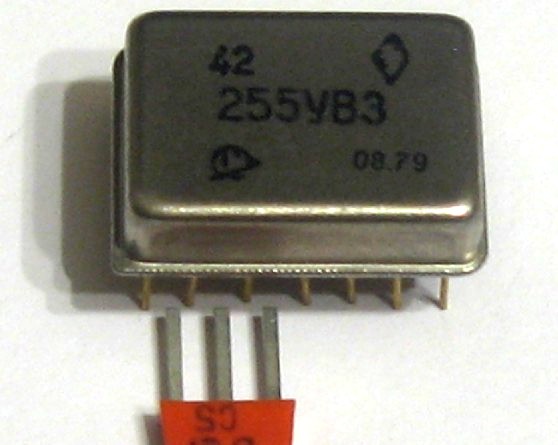

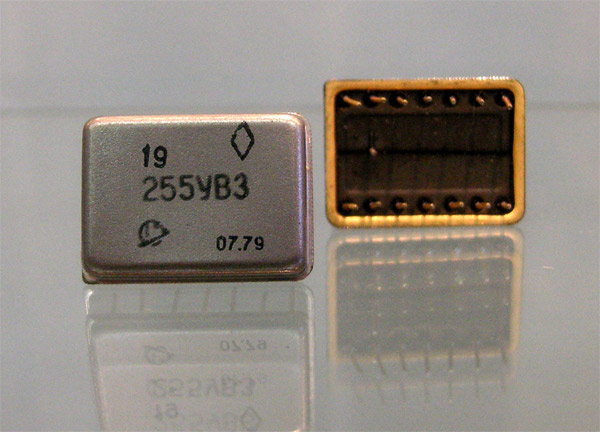

255УВ3


(фото Александра Махотина)

Назначение - УВЧ с регулируемым усилением.

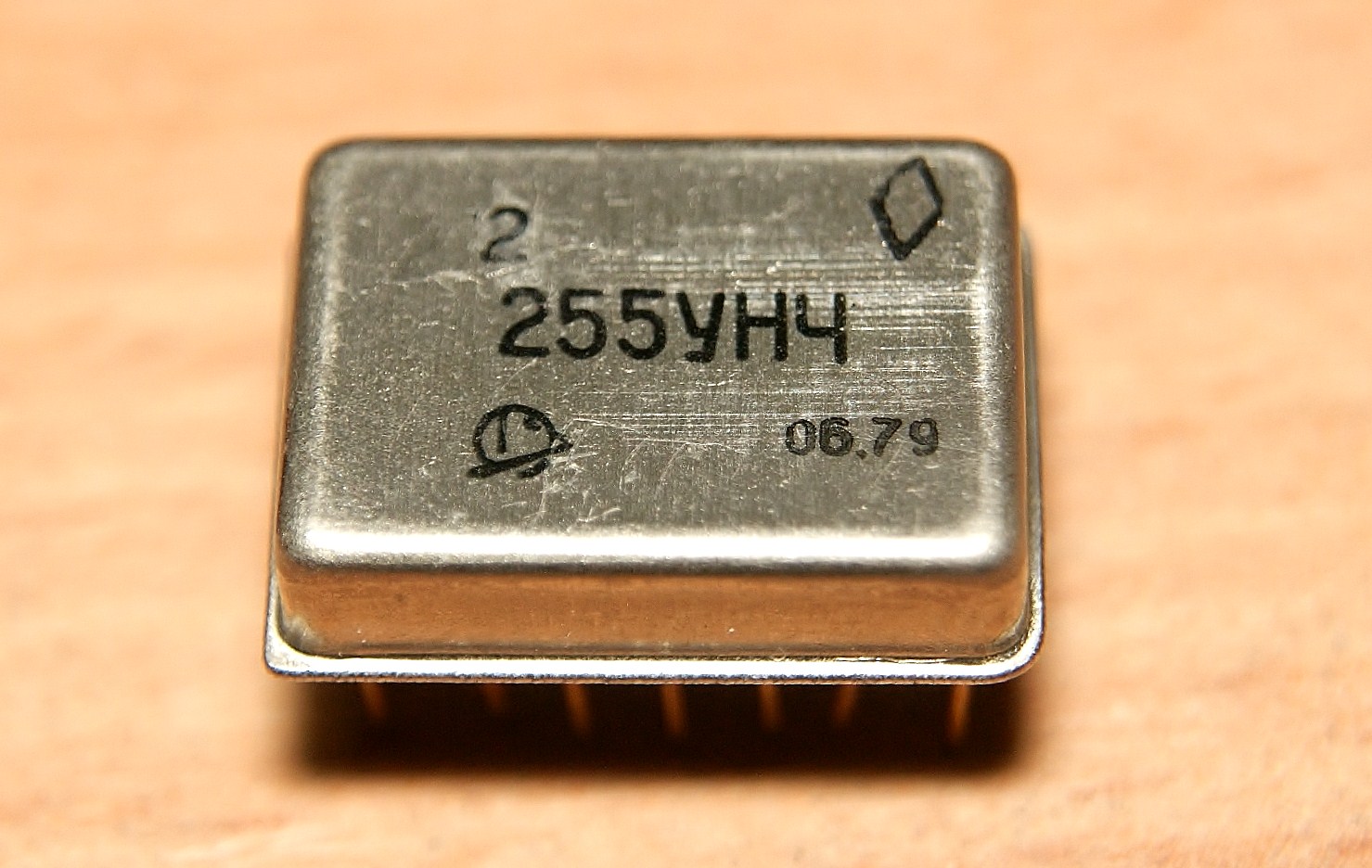

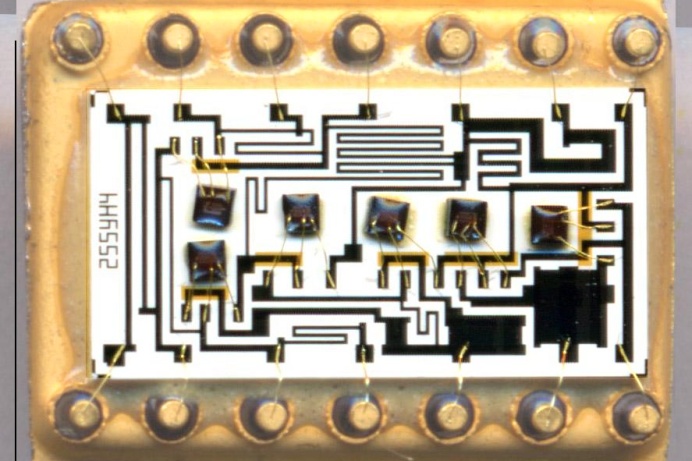

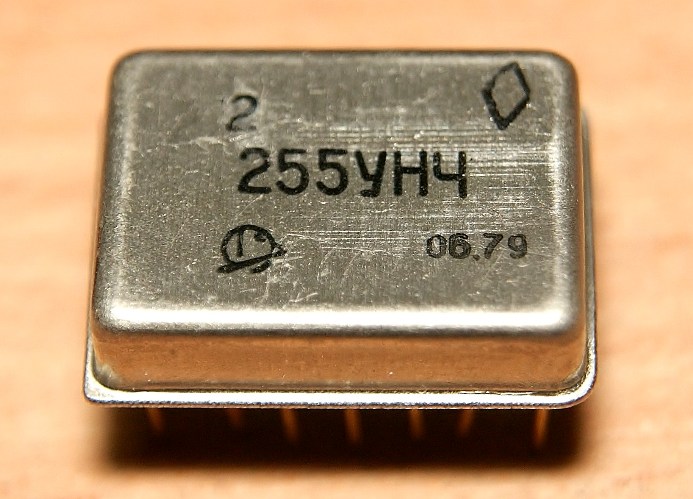

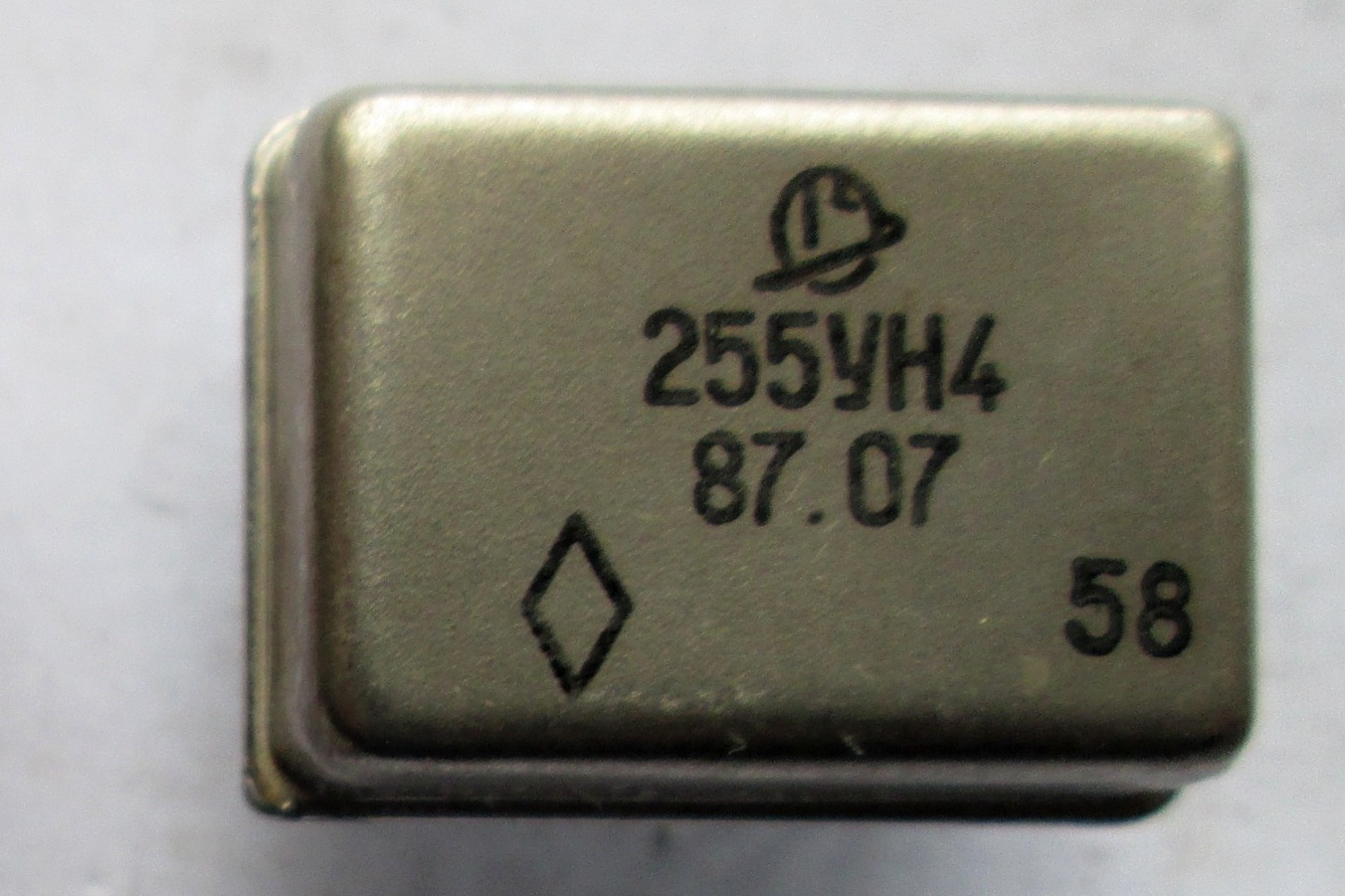

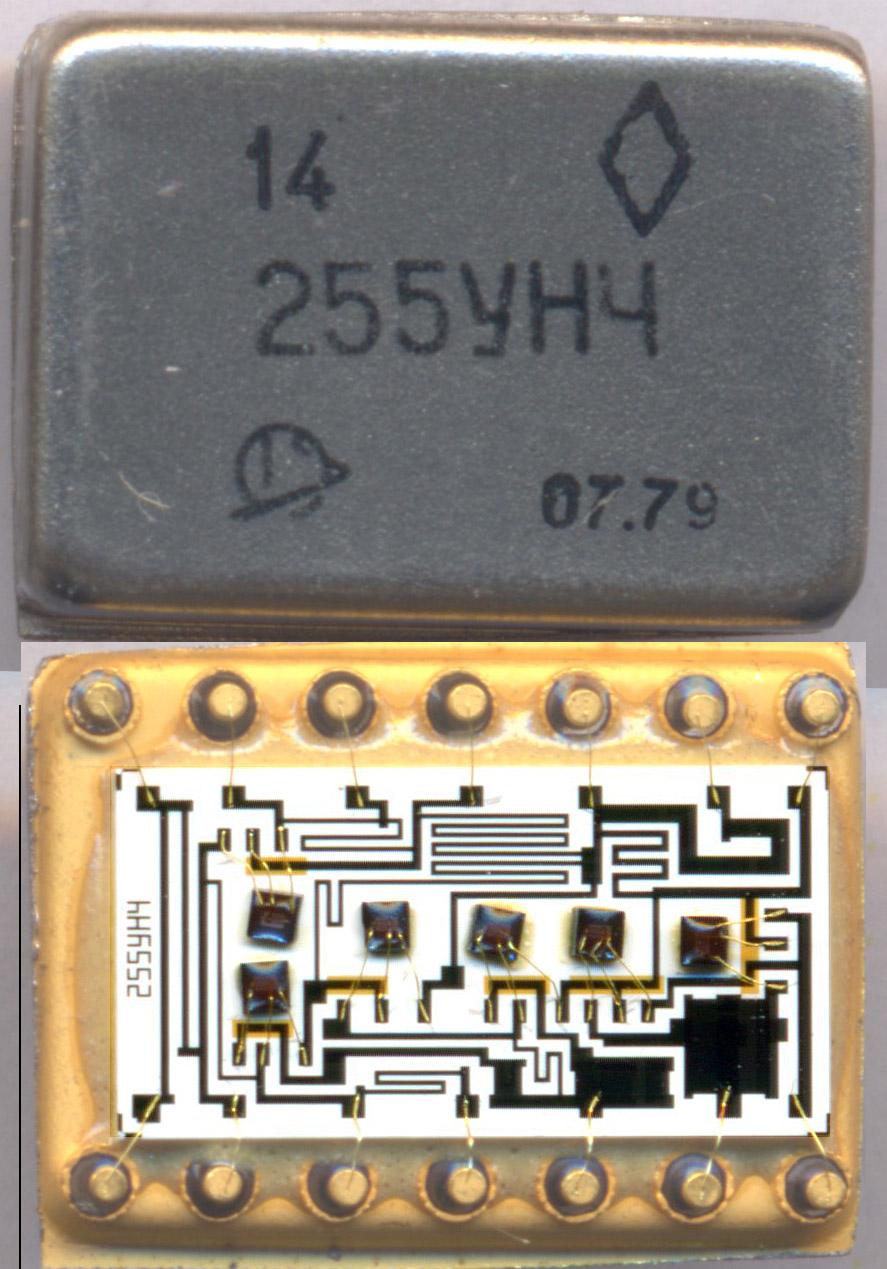

255УН4

Назначение - предварительный УНЧ.


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)

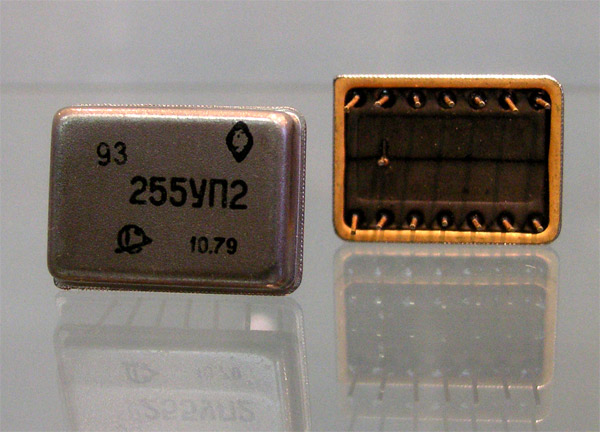

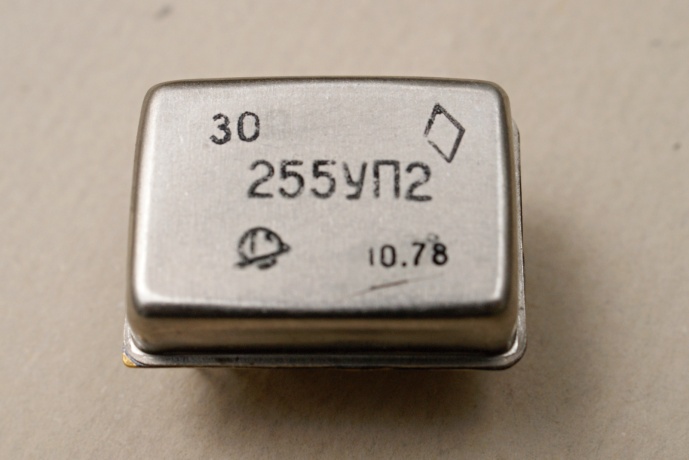

255УП2


(фото Александра Махотина)

Назначение - усилитель синусоидальных и импульсных сигналов.

Источники:

1. Стратегия выбора. - К.: "Корнiчук", 2012.
