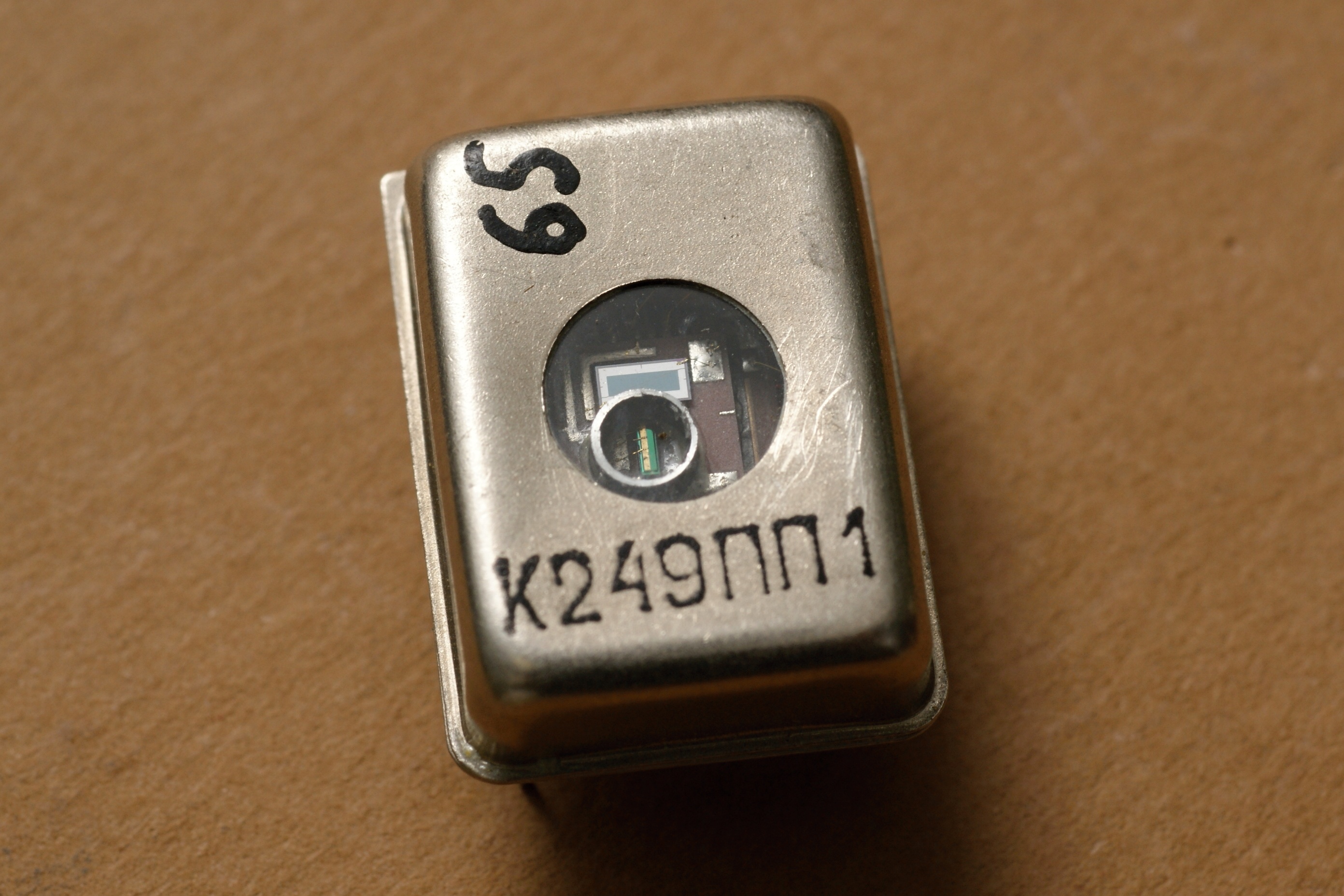

Микросхемы 249-ой серии - коммутаторы и переключатели с опторазвязкой - выпускаются довольно давно и известны. Однако есть одна схема, которая по всей видимости к этой серии отношения не имеет. Хотя и с тем же номером:
Нет ни даты, ни товарного знака завода. Что-то понять об этой микросхеме можно лишь по внешнему описанию.

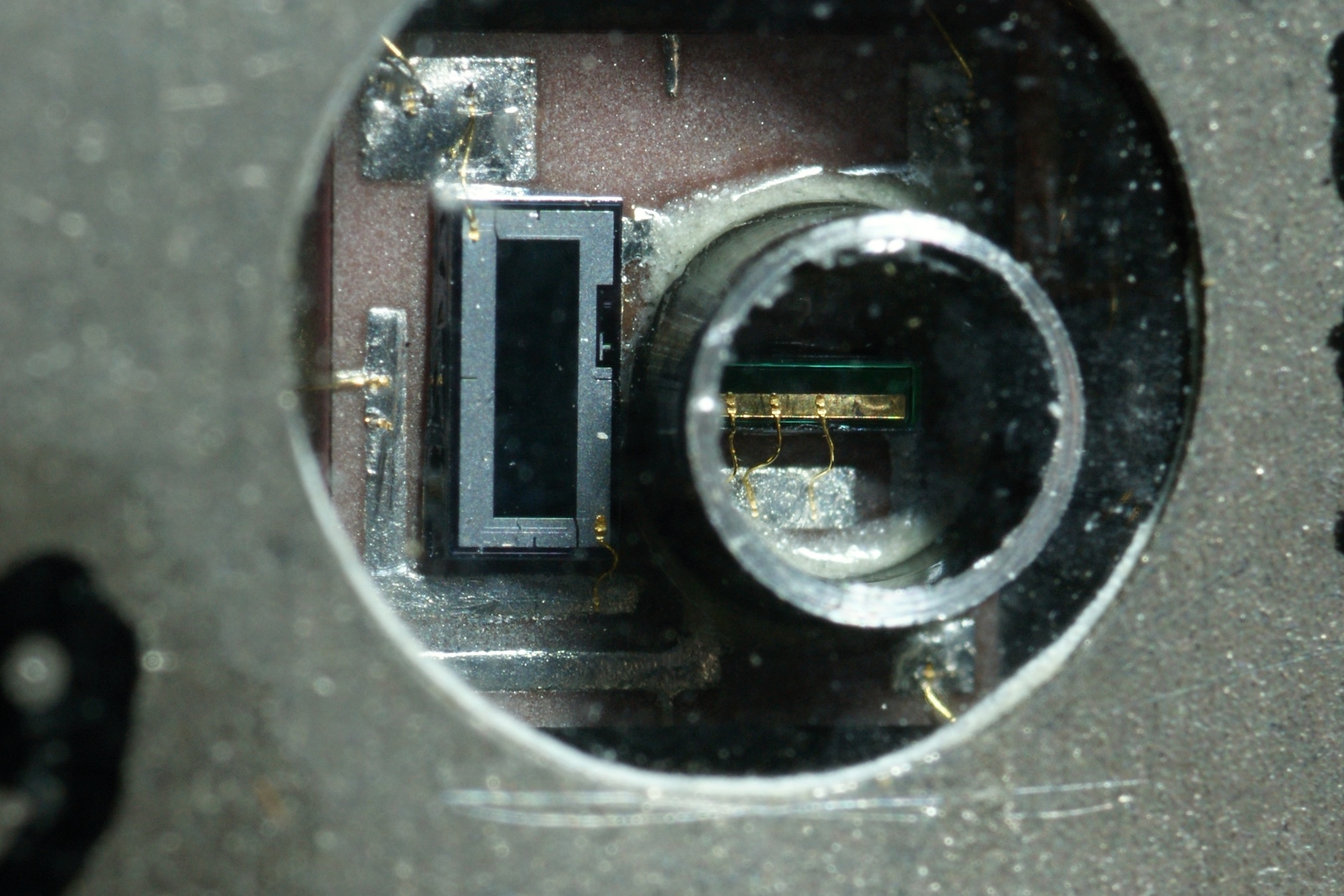

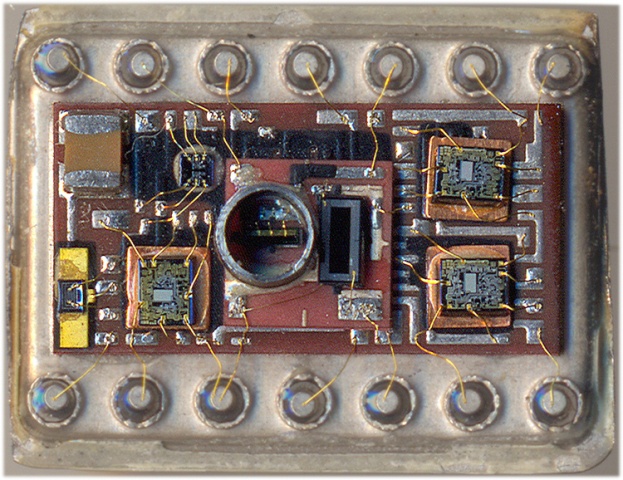

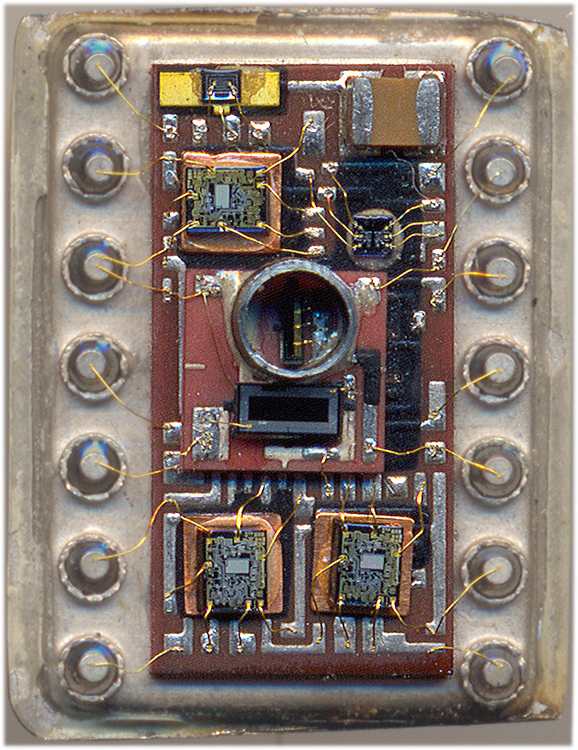

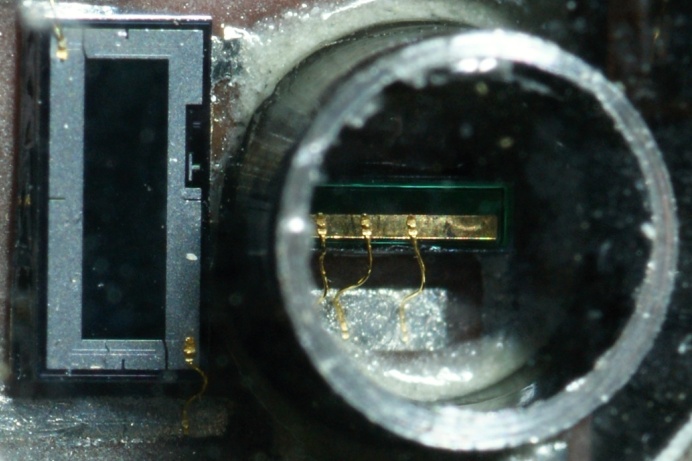

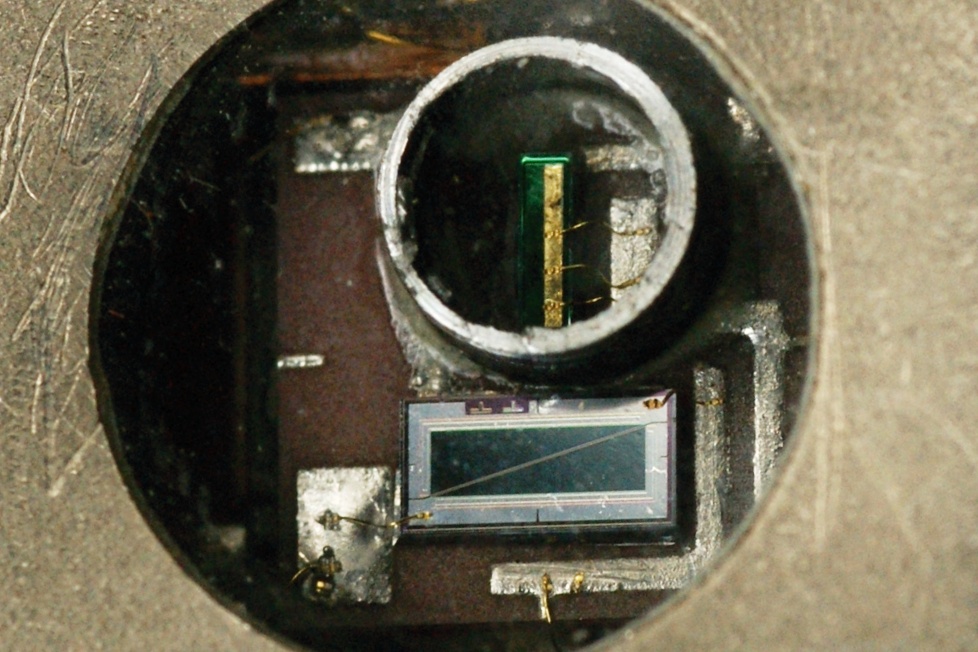

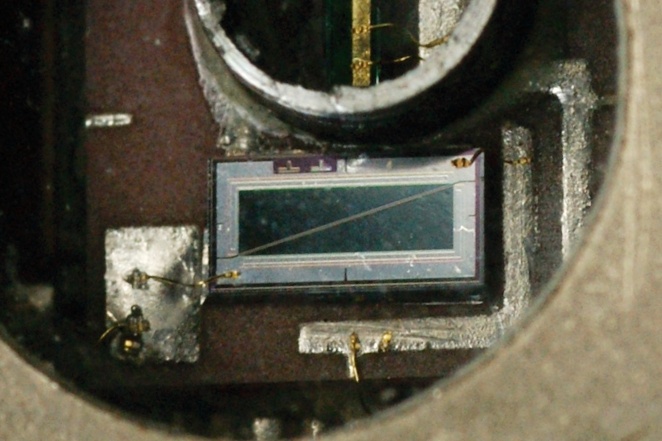

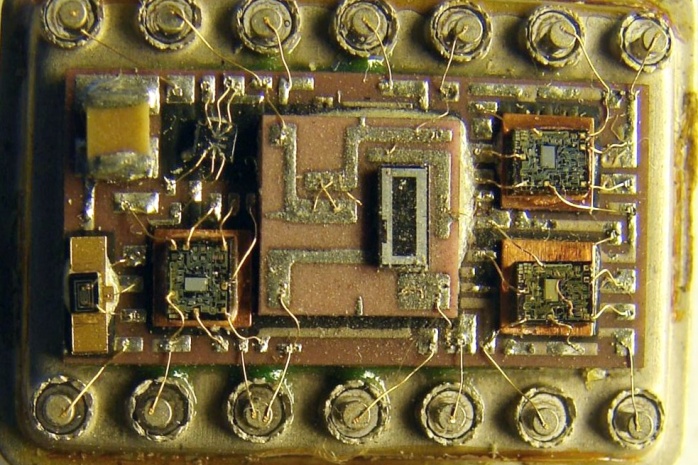

Похоже это оптрон, работающий на отражение, со вспомогательной обвеской у излучателя и фотоприемника. Для предотвращения паразитной засветки фотоприемника кристалл излучателя огорожен небольшой трубочкой. Схема содержит три кристалла 744УД1 и транзисторную пару.

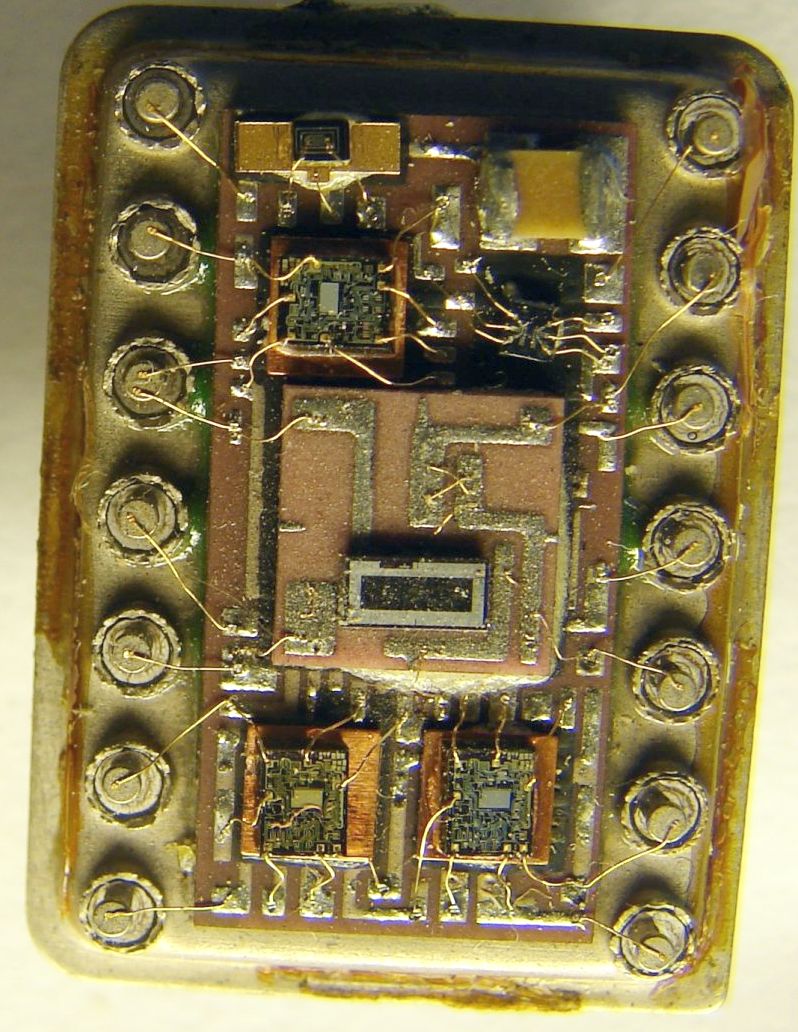

Микросхема чрезвычайно похожа на фоточувствительный преобразователь К849ПП1. Оптическая часть та же, есть изменения в электрической (у К849ПП1 на один кристалл ОУ меньше и нет мощного транзистора). Так что можно предположить, что назначение К249ПП1 такое же - это преобразователь линейного или углового перемещения контролируемого объекта в напряжение постоянного тока. Такие устройства применяются для высокоточного позиционирования в приборостроении, станкостроении, робототехнике и пр.
Интересно, что ныне выпускается микросхема почти с тем же названием, 249ПП1Р. Но это совсем другое.
(фото Александра Назаренко)
(фото с форума Портативное
ретрорадио)
