Довольно редкая серия, изготовленная по тонкопленочной технологии. Предназначена для видеомагнитофонов (узлы записи-воспроизведения), телекамер, телевидения (радиоканал, маломощная часть изображения и звука).
Производитель - "Гириконд", г.Санкт-Петербург.
Микросхемы рекомендуется устанавливать на печатную плату вплотную или с зазором не более 0,7 мм с прилакировкой или приклейкой клеями.
Формовку выводов (при необходимости) следует производить на расстоянии от корпуса до
центра окружности изгиба не менее 1 мм, радиус изгиба 0,2 мм.
Рекомендации
а) по лужению методом погружения в расплавленный припой:
температура расплавленного припоя не более 250° G; время погружения не более 2 с; расстояние от корпуса до зеркала припоя (по длине вывода) не менее 1 мм;
допустимое количество погружений не более двух; интервал между двумя погружениями не менее 5 мин; припои и флюсы по нормали
Н0.054.063;
б) по пайке на плате стержневым паяльником:
температура жала паяльника не более 280° С; время касания каждого вывода не более 3 с; интервал между пайками соседних выводов не менее 10 с;
расстояние от корпуса до места пайки (по длине вывода) не менее 1 мм;
в) по групповой пайке:
температура расплавленного припоя не более 265° С;
время воздействия (одновременно на все выводы) не более 3 с;
расстояние от корпуса до места пайки (по длине вывода) не менее 1мм;
интервал между двумя повторными пайками одной микросхемы не менее 5 мнн.
Для очистки от флюса рекомендуется применять жидкости по нормали
Н0.054.063; для влагозащиты — лакиУР-231 по СТУ
14.07-116-65 и Э-4100 по ЯН 3558—58; крепление рекомендуется производить клеем АК-20 по
Юг0.0.54.006 и мастикой «ЛН» по СТУ 62.02-42—64.

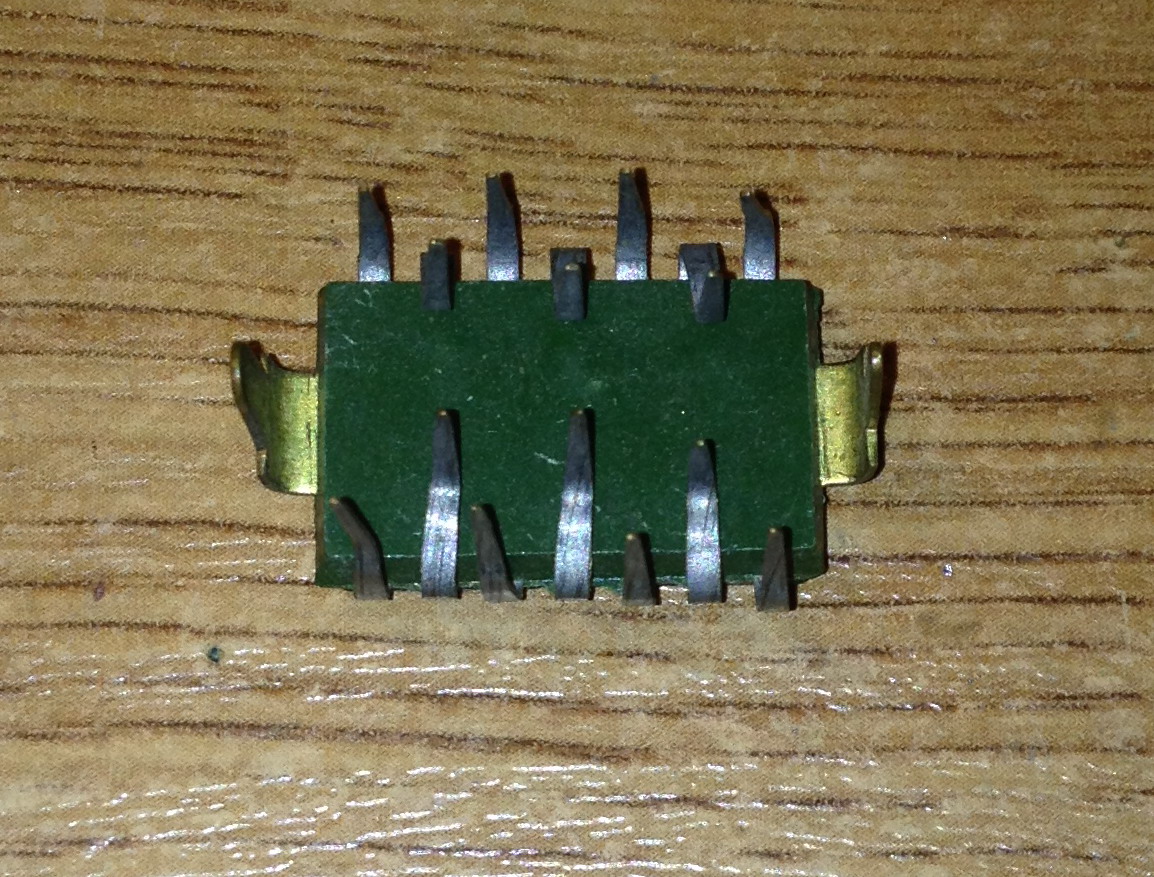

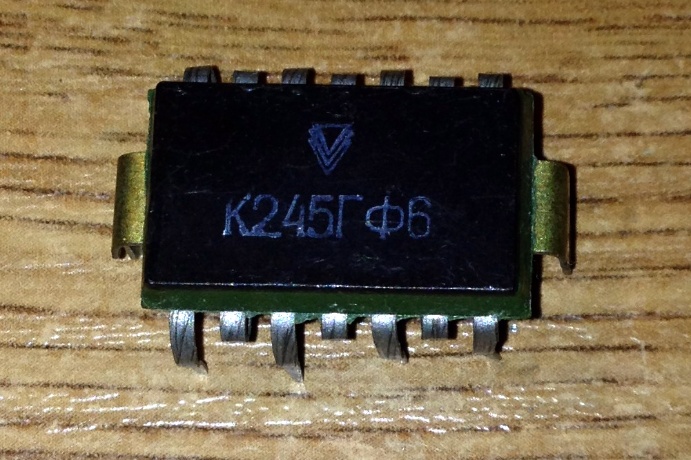

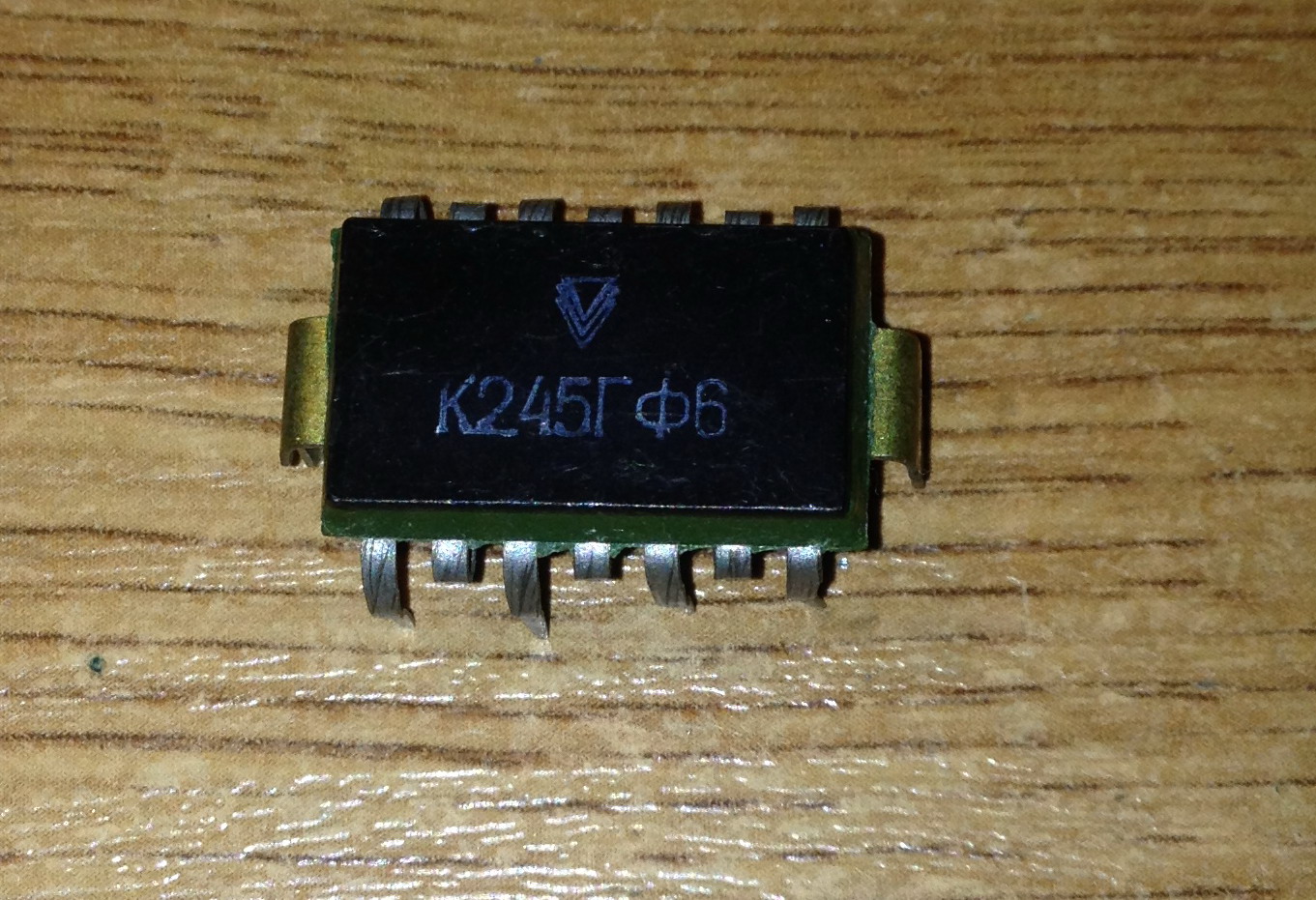

(фото с форума Портативное
ретрорадио)
Об этой микросхеме решительно ничего неизвестно. А вот К2ГФ456, её предположительный предшественник, применялась в схеме "микротелевизора "Электроника Ф1-01" и выполняла там роль амплитудного селектора и задающего генератора кадров/строк со схемами синхронизации.

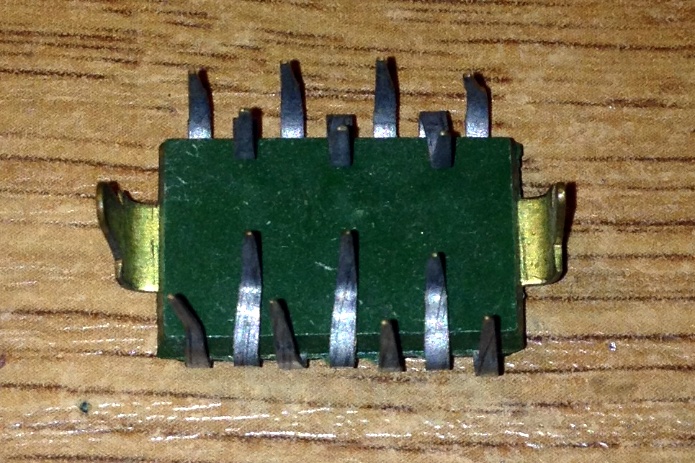

(фото с форума Портативное
ретрорадио)

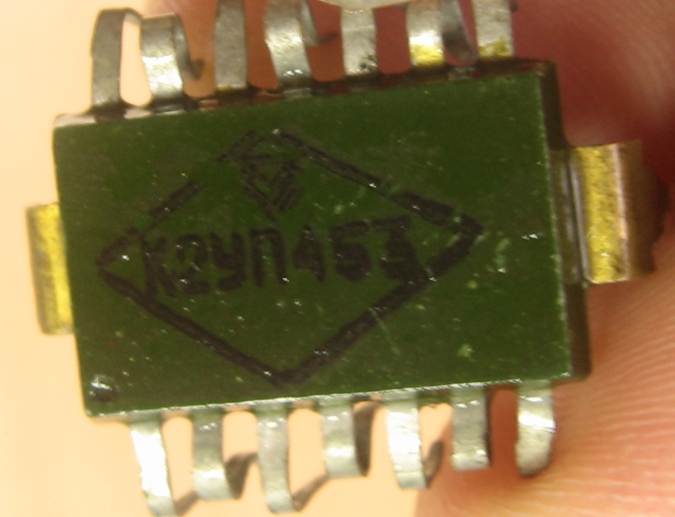

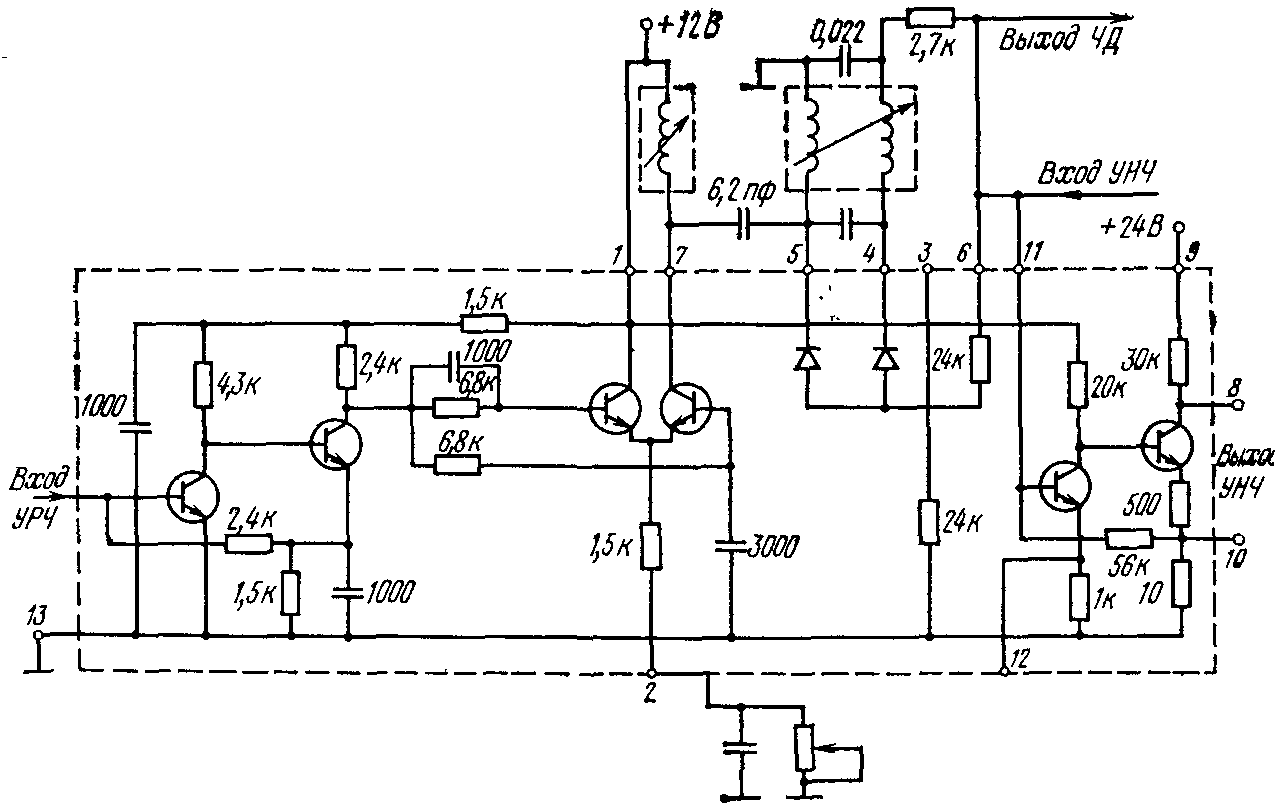

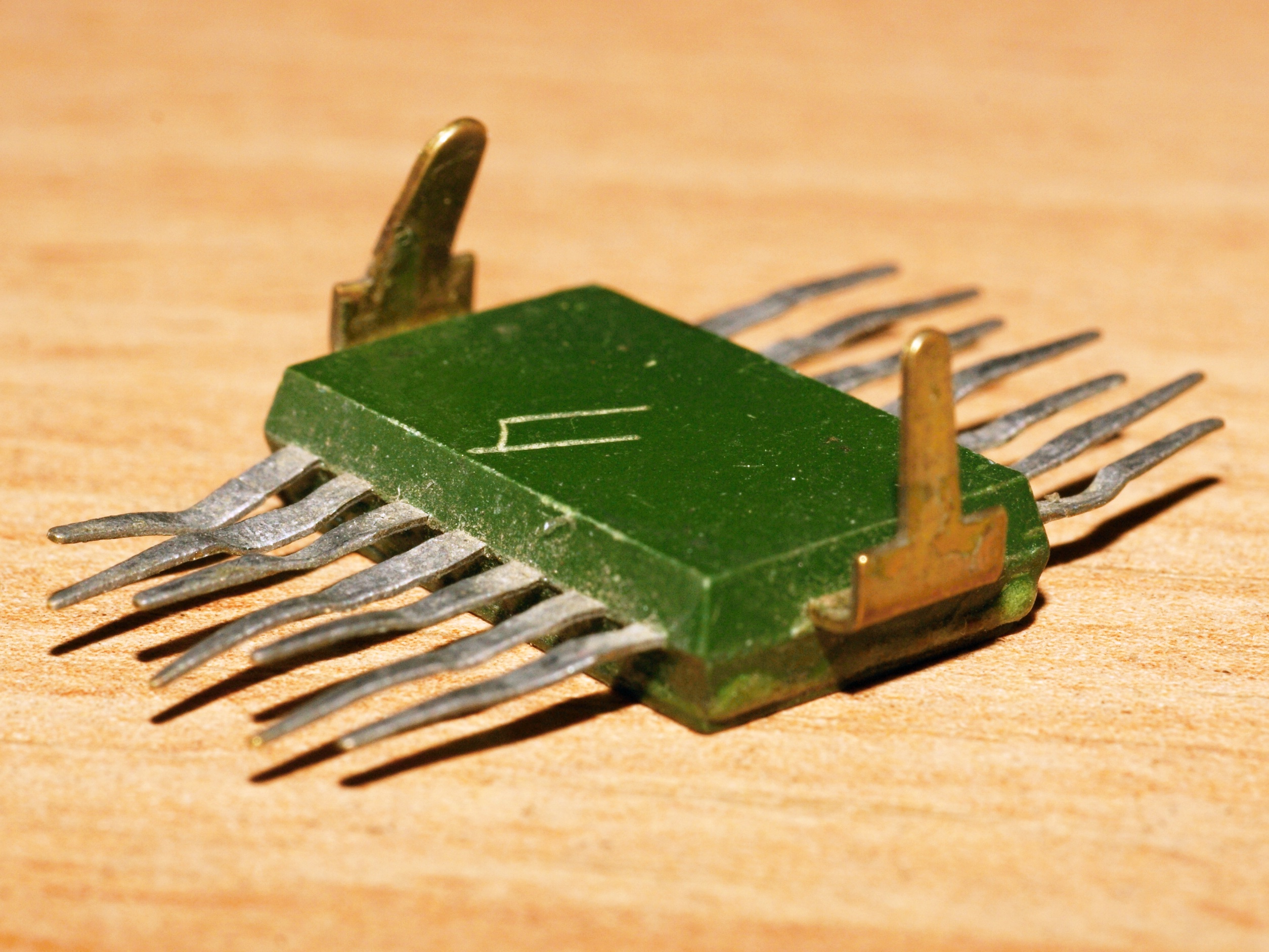

| Микросхема в необычном
корпусе... Она включает в себя усилитель-ограничитель разностной частоты,
частотный детектор и предварительный усилитель НЧ.
Усилитель разностной частоты обеспечивает коэффициент усиления не менее 60 дБ. Коэффициент усиления предварительного усилителя НЧ не менее 50 дБ. Он развивает на нагрузке максимальное напряжение не менее 4,2 В при коэффициенте нелинейных искажений не более 2%. В микросхеме предусмотрена возможность регулировки тембра. Для питания микросхемы необходимы напряжения 12 В±10 % и 24 В±10%. |
 |
 | от источника 12 В - не более 6 мА от источника 24 В - не более 2 мА |
| |
| |
| |
| |
|

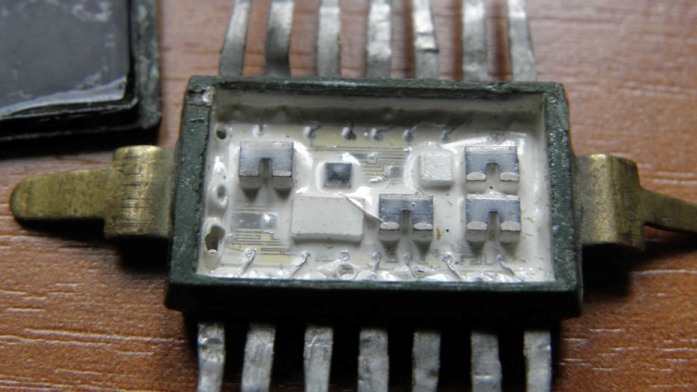

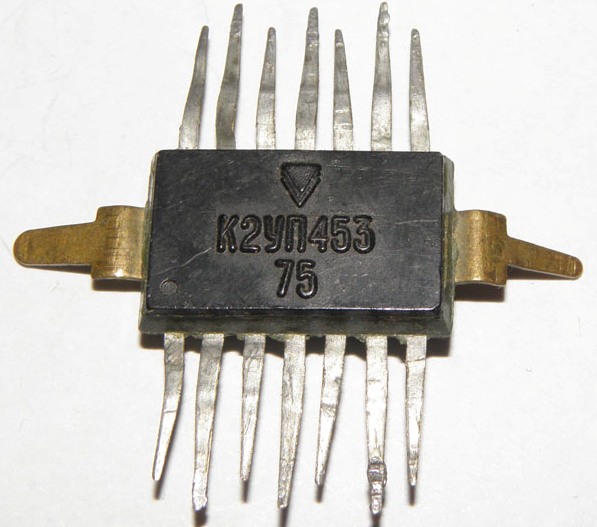

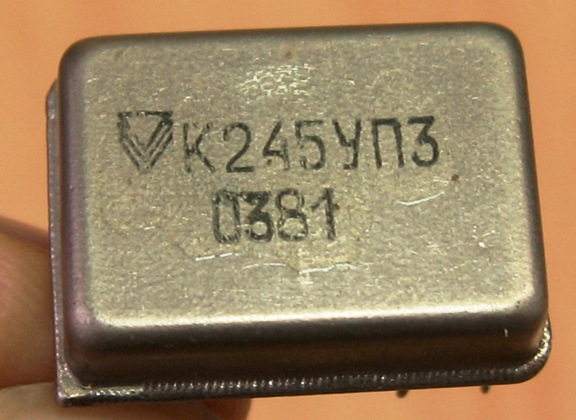

(фото Виктора Бахарева)
(фото Виктора Бахарева)

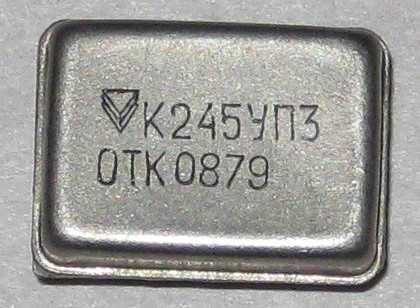

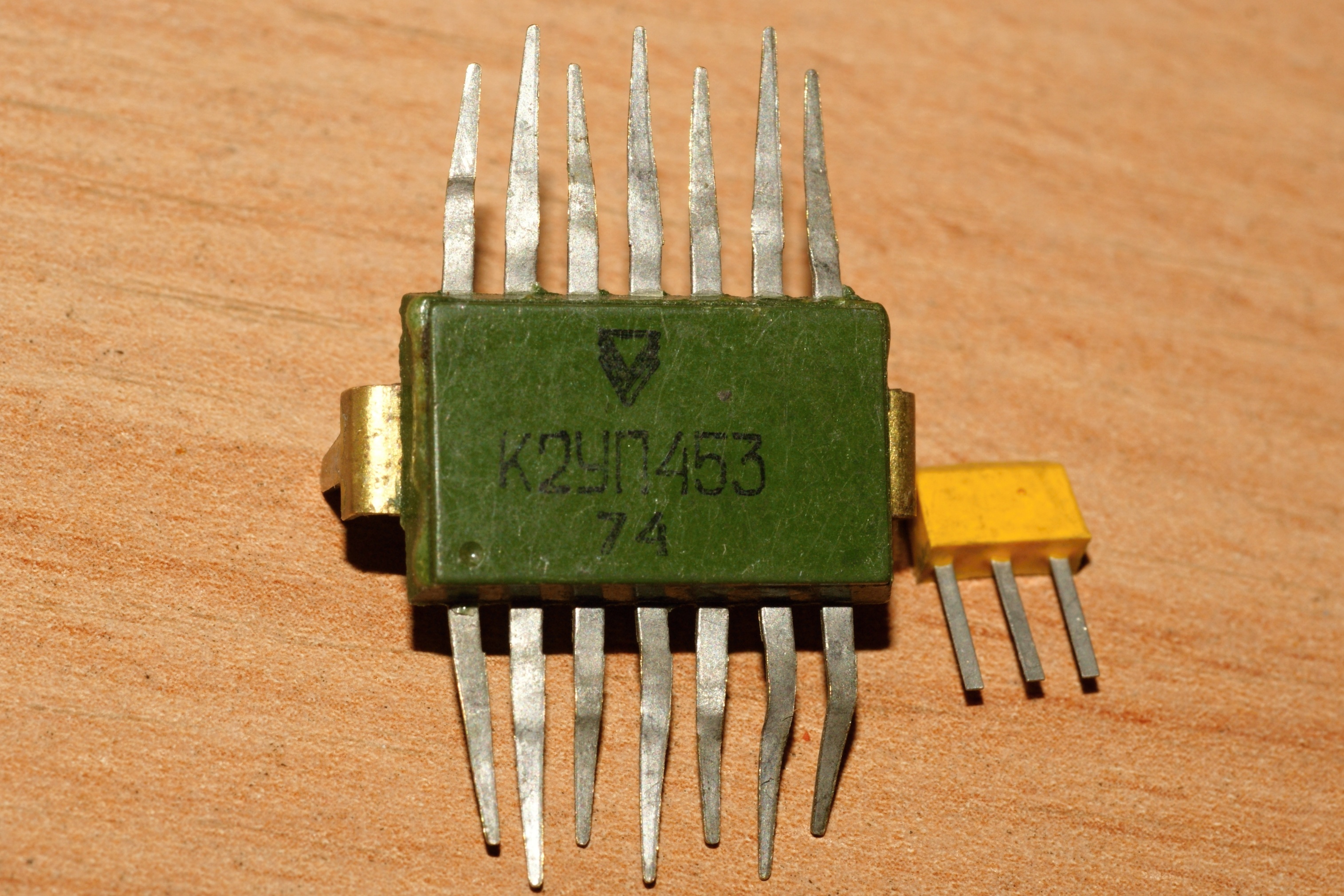

Неизвестно, является ли эта микросхема аналогом К2УП453...
(фото Андрея aka Пермяк)
