"параллельная" 201ая серия, молдавская

Пожалуй, самая известная из "параллельных" 201ых серий. В неё входят микросборки для портативных электроизмерительных приборов, от завода "Микропровод", Кишинёв, Молдавия.

С этими сериями - К201ххх - странная ситуация. Существует "нормальная" 201-ая серия, она есть во всех справочниках - логические микросхемы, другой корпус, другой производитель...

А Минприбор тоже решил взять этот номер для своих микросборок!

КМП201ПН1 КМП201УП1, УП1А, УП1Б-М1 КМП201ХП1

КМП201ПН1

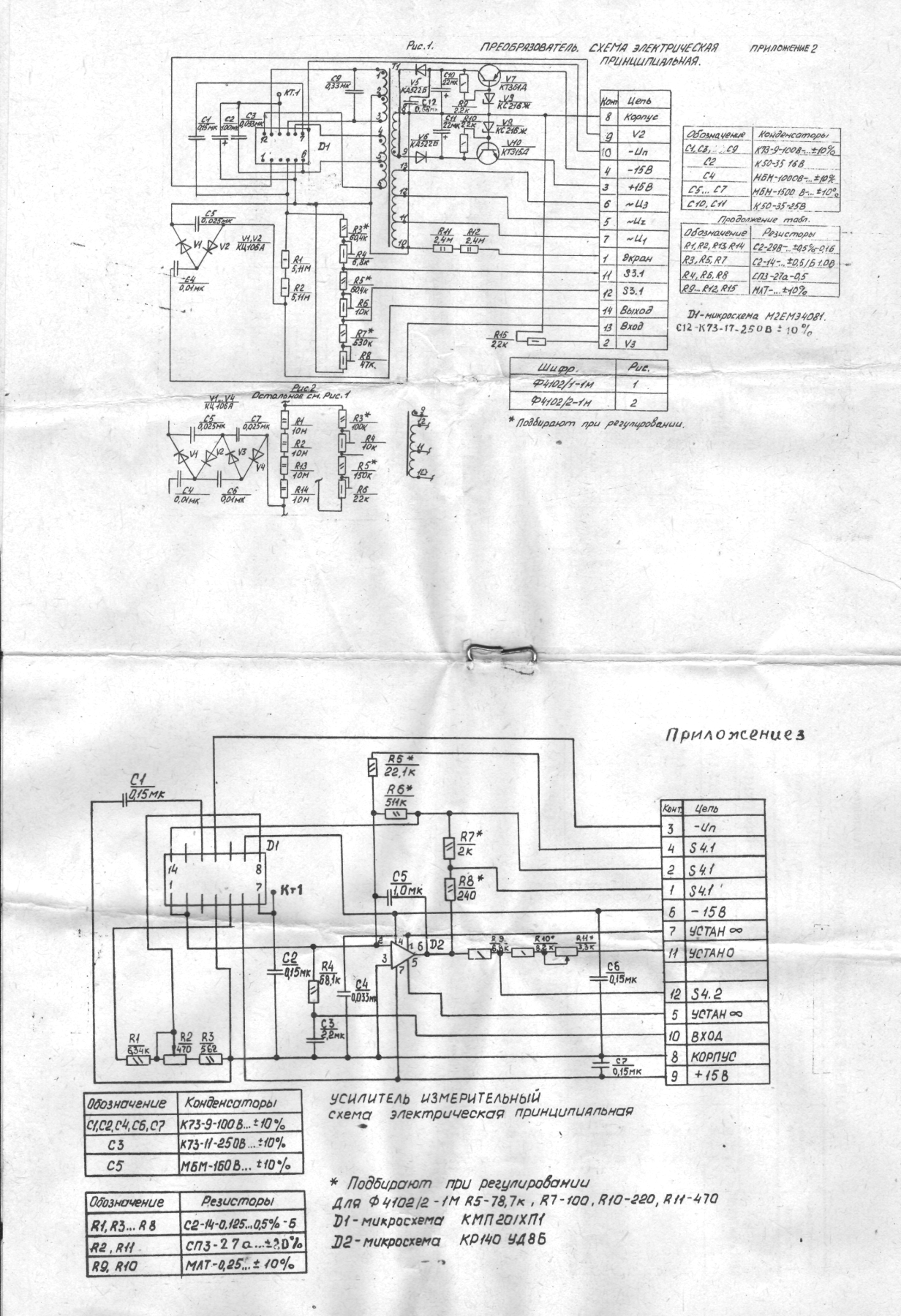

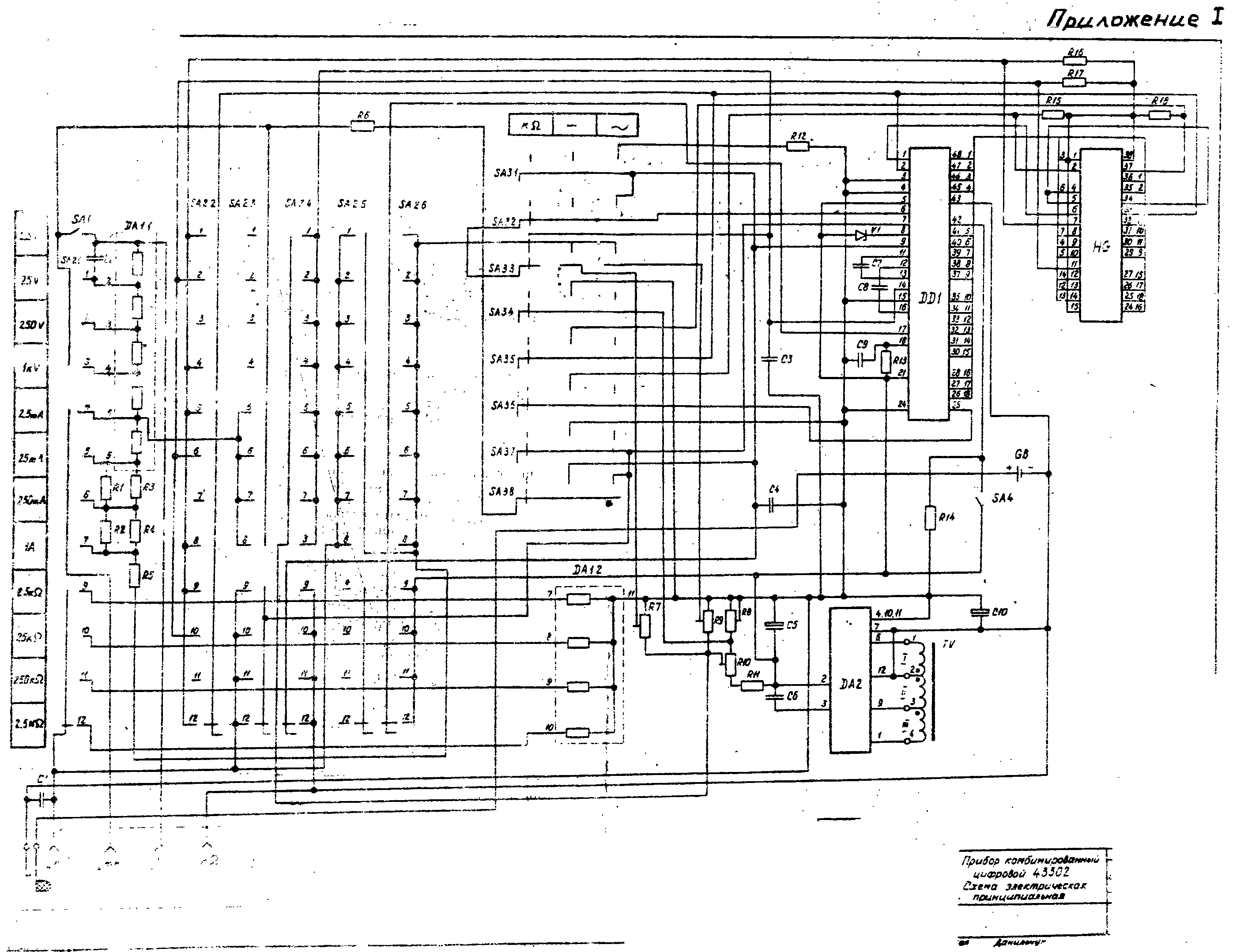

Назначение - преобразователь напряжения для питания комбинированных цифровых измерительных приборов (например, 43302). Пример использования; вот схема от этого прибора.

К 201ПН1 не имеет никакого отношения, это совсем другая микросборка.

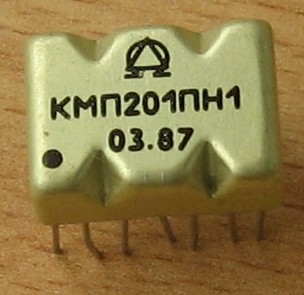

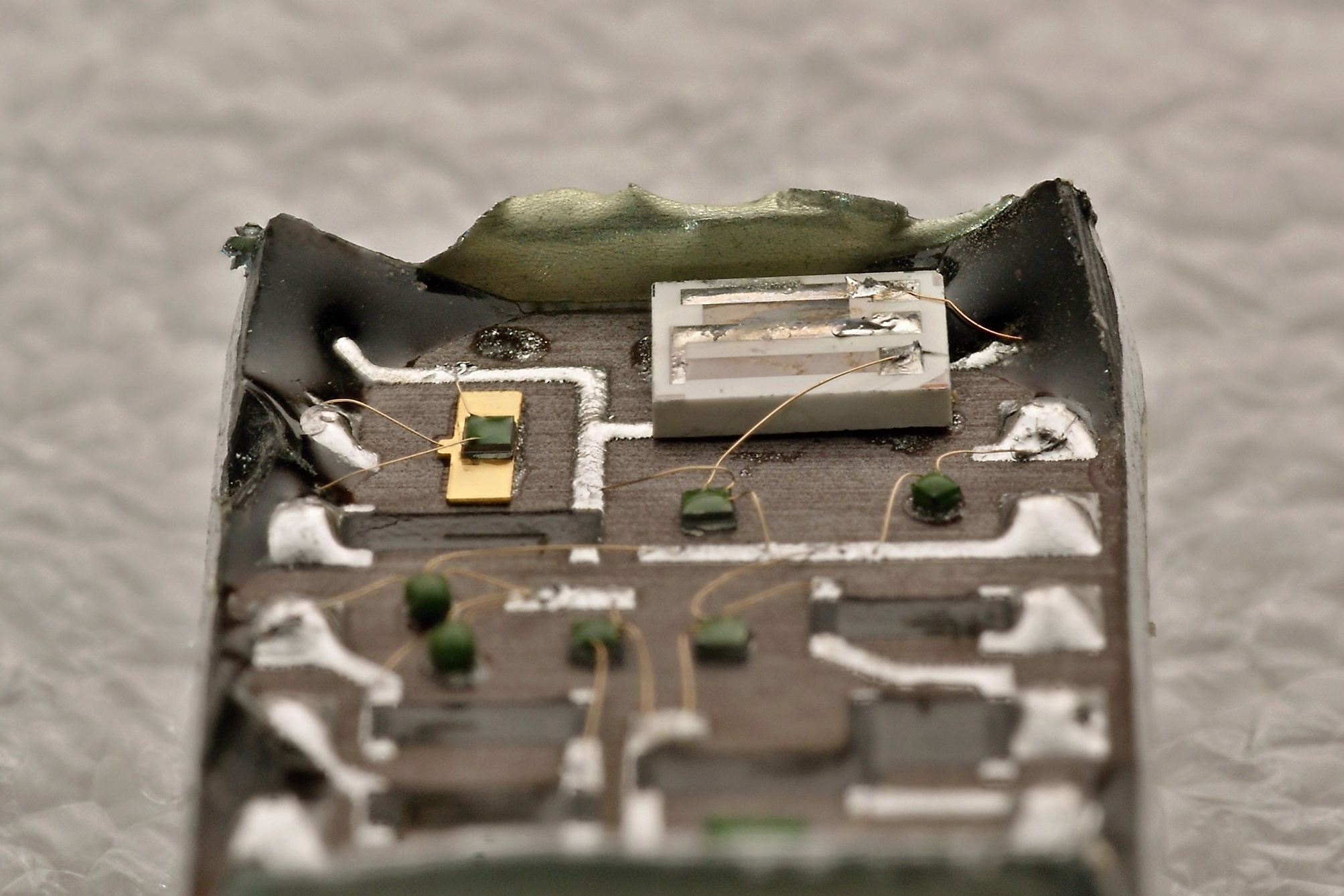

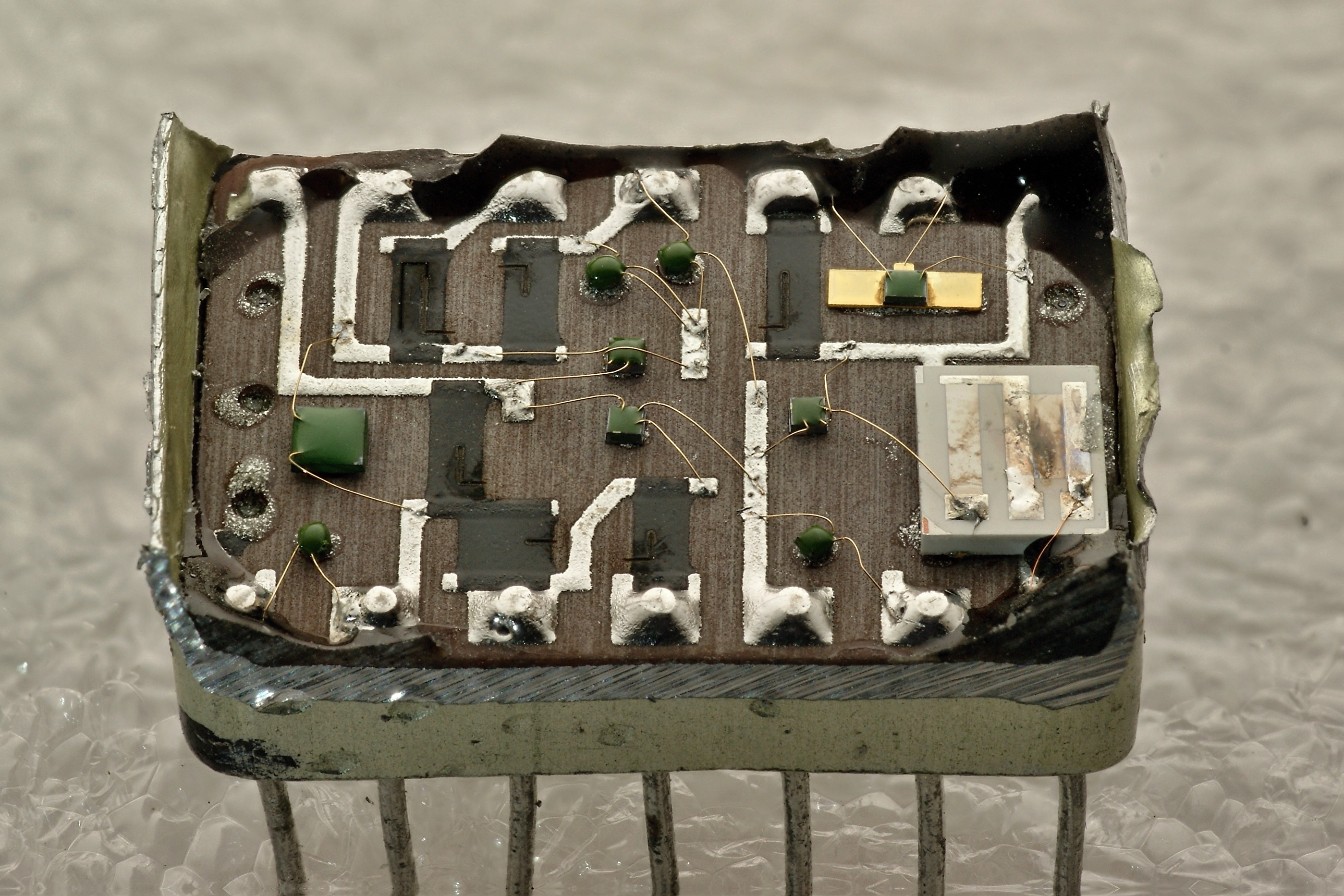

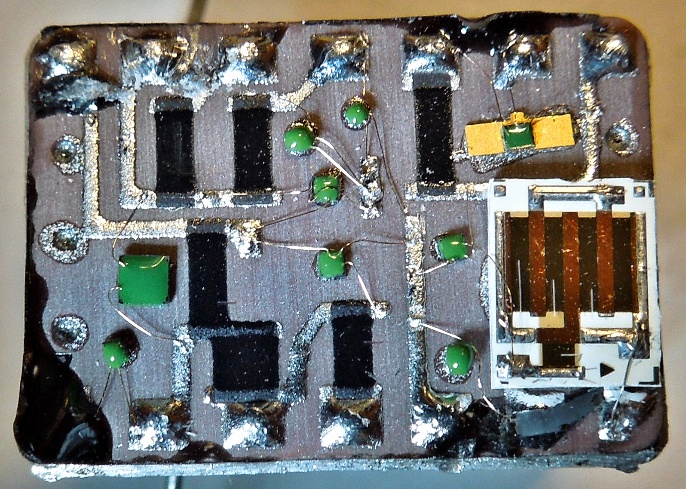

(фото с форума Портативное ретрорадио)

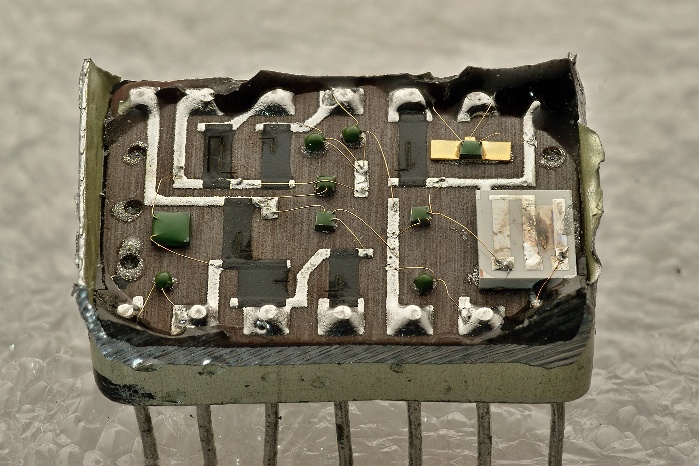

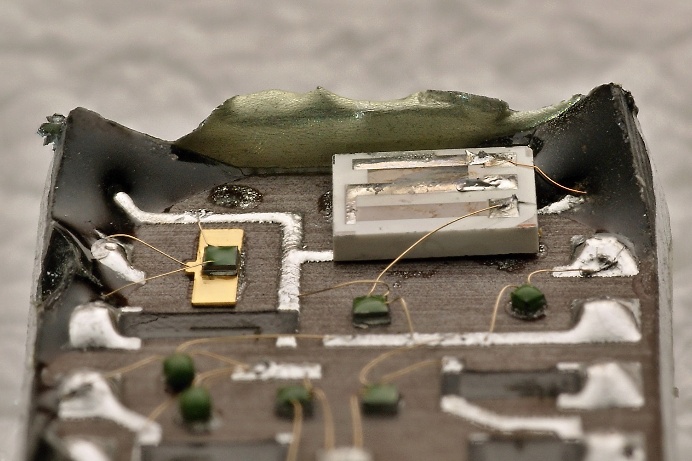

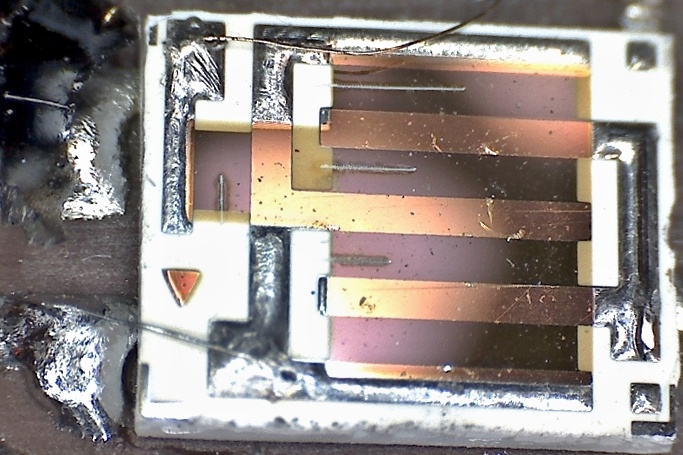

(фото с форума Портативное ретрорадио)

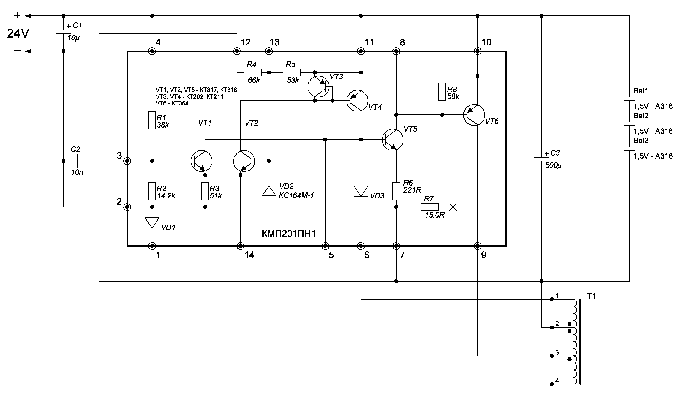

Принципиальная схема, отрисованная по вскрытому экземпляру (соответствие элементов смотреть здесь) :

КМП201УП1, КМП201УП1А, КМП201УП1А-М1, КМП201УП1Б-М1

Назначение - узел защиты комбинированных электроизмерительных приборов от электрических перегрузок. Работает в комплекте с поляризованным реле. Выполнен по гибридной толстопленочной технологии. Тип корпуса - керамикополимерный 1203.14-1 (более известный как "Трапеция").

Краткая справка на КМП201УП1 и КМП201УП1-М1.

Разработана эта микросборка была приблизительно в 1978 году Кишиневским НИИ Электроприборостроения (входящим в НПО "Микропровод"). Этот же "Микропровод" и выпускал её в дальнейшем. Впрочем, изредка встречаются и экземпляры от ПО Ужгородприбор (ныне ОАО "Модуль").

Электрические параметры

Минимальное напряжение срабатывания при минимальном напряжении тока питания:
- для КМП201УП1 0,6В
- для КМП201УП1А не более 0,53 В
Ток утечки на входе:
- для КМП201УП1 0,02 мкА
- для КМП201УП1-М не более 0,015 мкА
Полоса пропускания:
- для КМП201УП1 0...20000 Гц
- для КМП201УП1-М не менее 20...50000 Гц
Выходной ток:
- для КМП201УП1 20 мА
- для КМП201УП1-М не менее 30 мА (при сопротивлении нагрузки 54 Ом)
Ток потребления:
- для КМП201УП1 100 мкА
- для КМП201УП1-М не более 25 мкА (при максимальном напряжении питания)
Максимально допустимое входное напряжение 1000 В
Максимально допустимое напряжение тока питания 20 В
Вероятность безотказной работы в течение 1000 ч составляет 0,97 (для КМП201УП1)
Наработка на отказ не менее 15000 ч (для КМП201УП1-М)
Гарантийный срок эксплуатации 18 мес
Рабочий диапазон температур:
- для КМП201УП1 -10...+50°С
- для КМП201УП1-М -45...+55°С

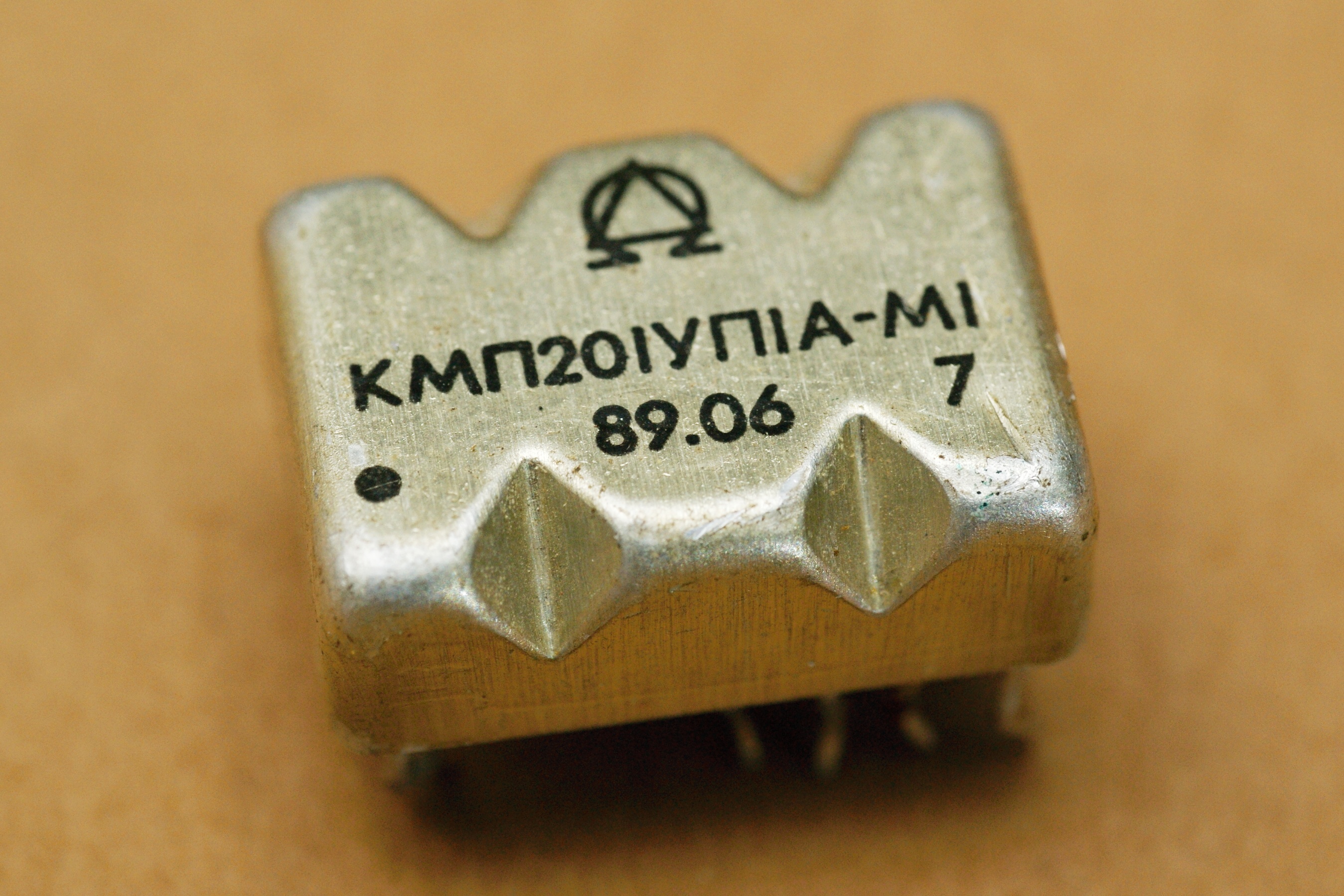

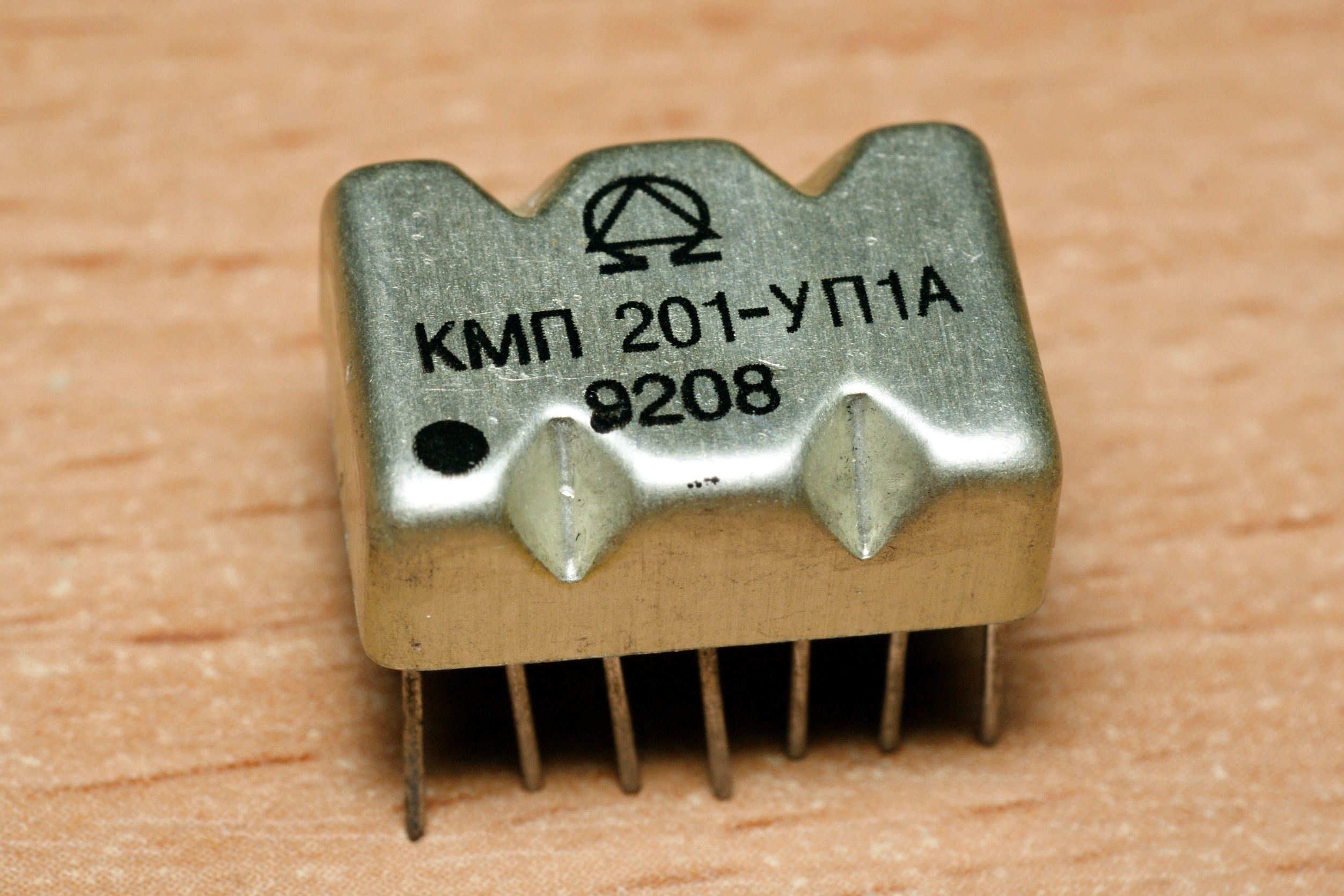

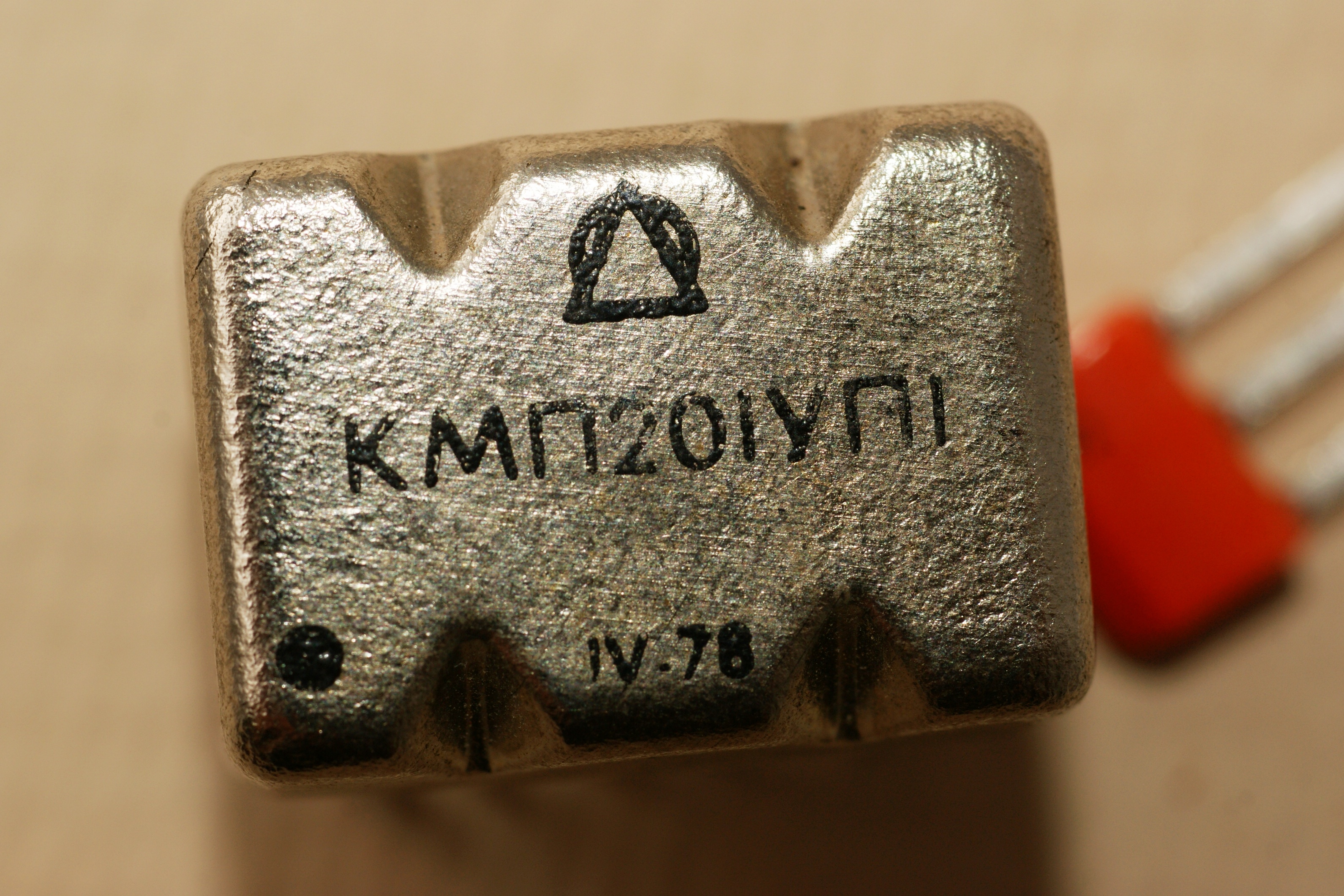

(фото с форума Портативное ретрорадио)

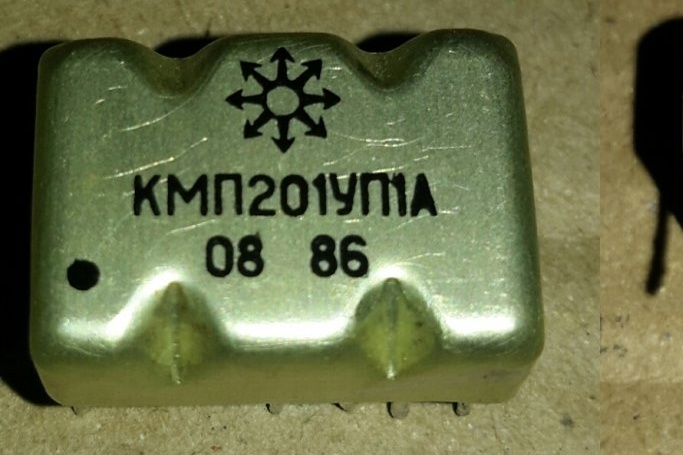

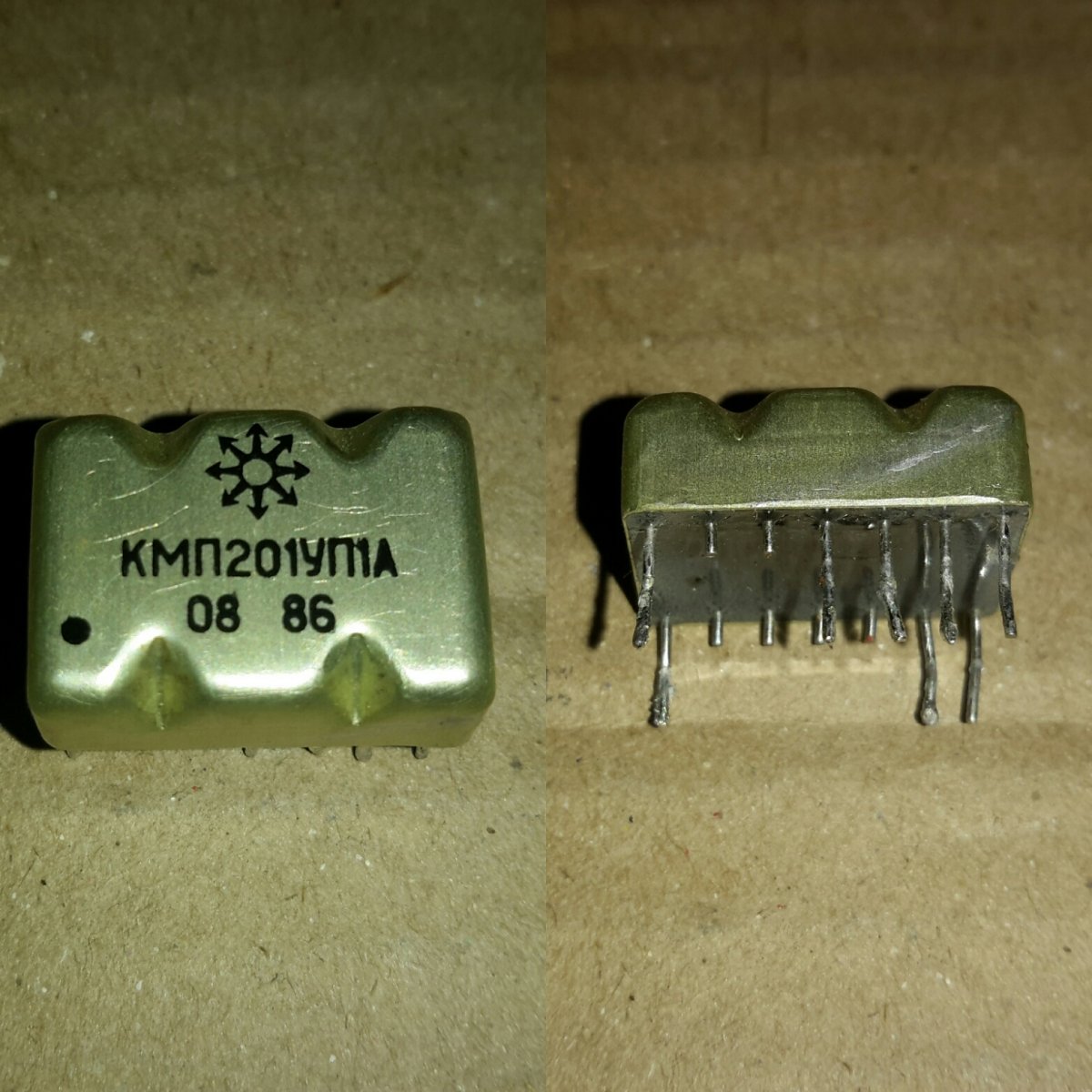

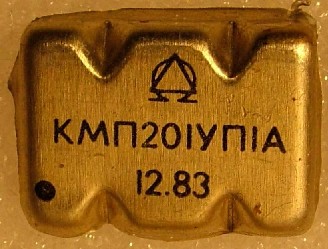

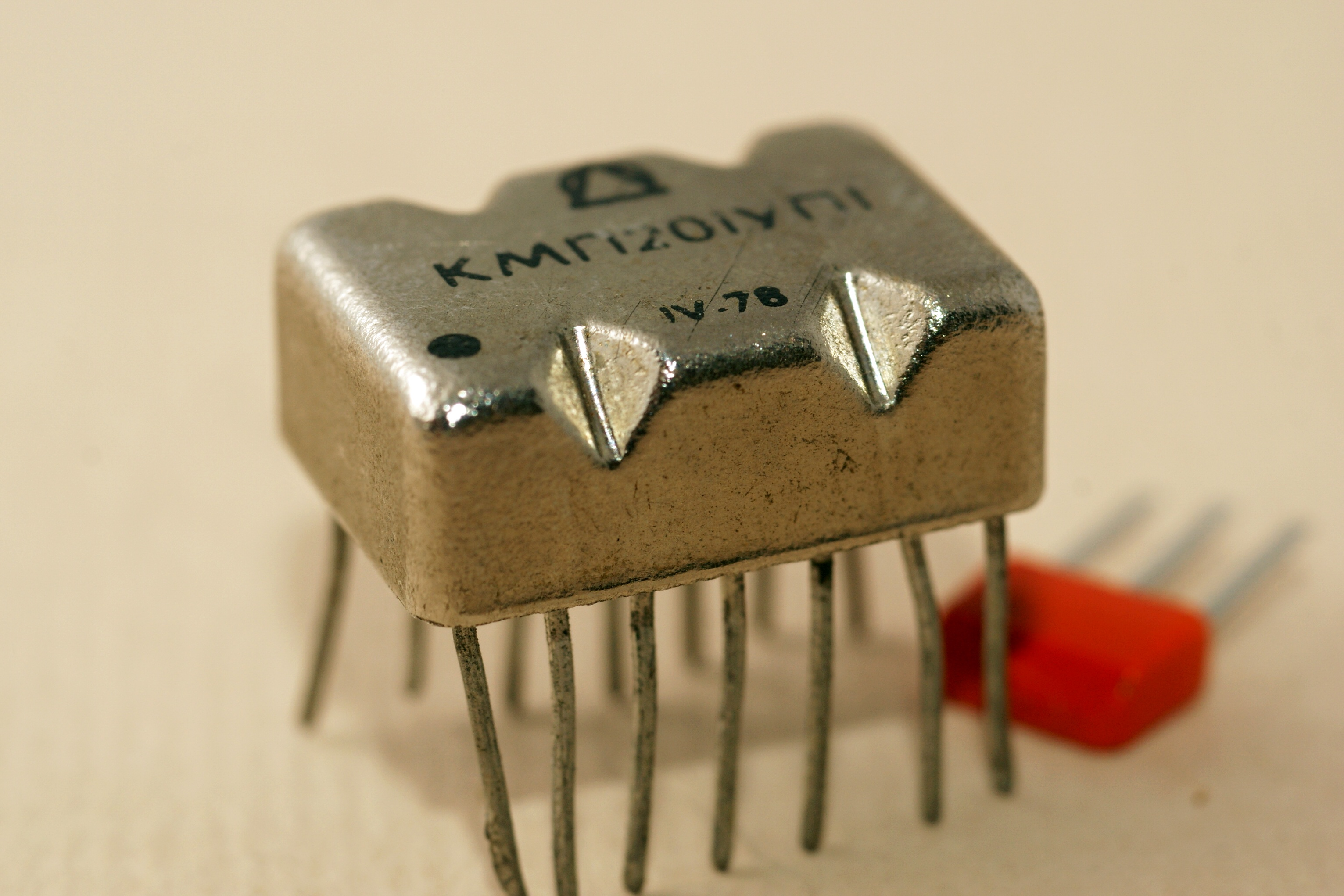

(фото с форума Портативное ретрорадио)

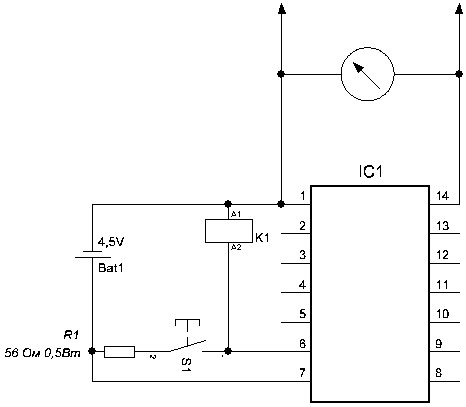

Схема включения

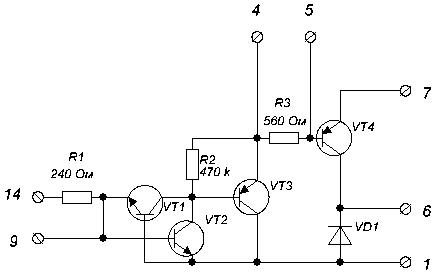

Схема, составленная Вячелавом Миловановым:

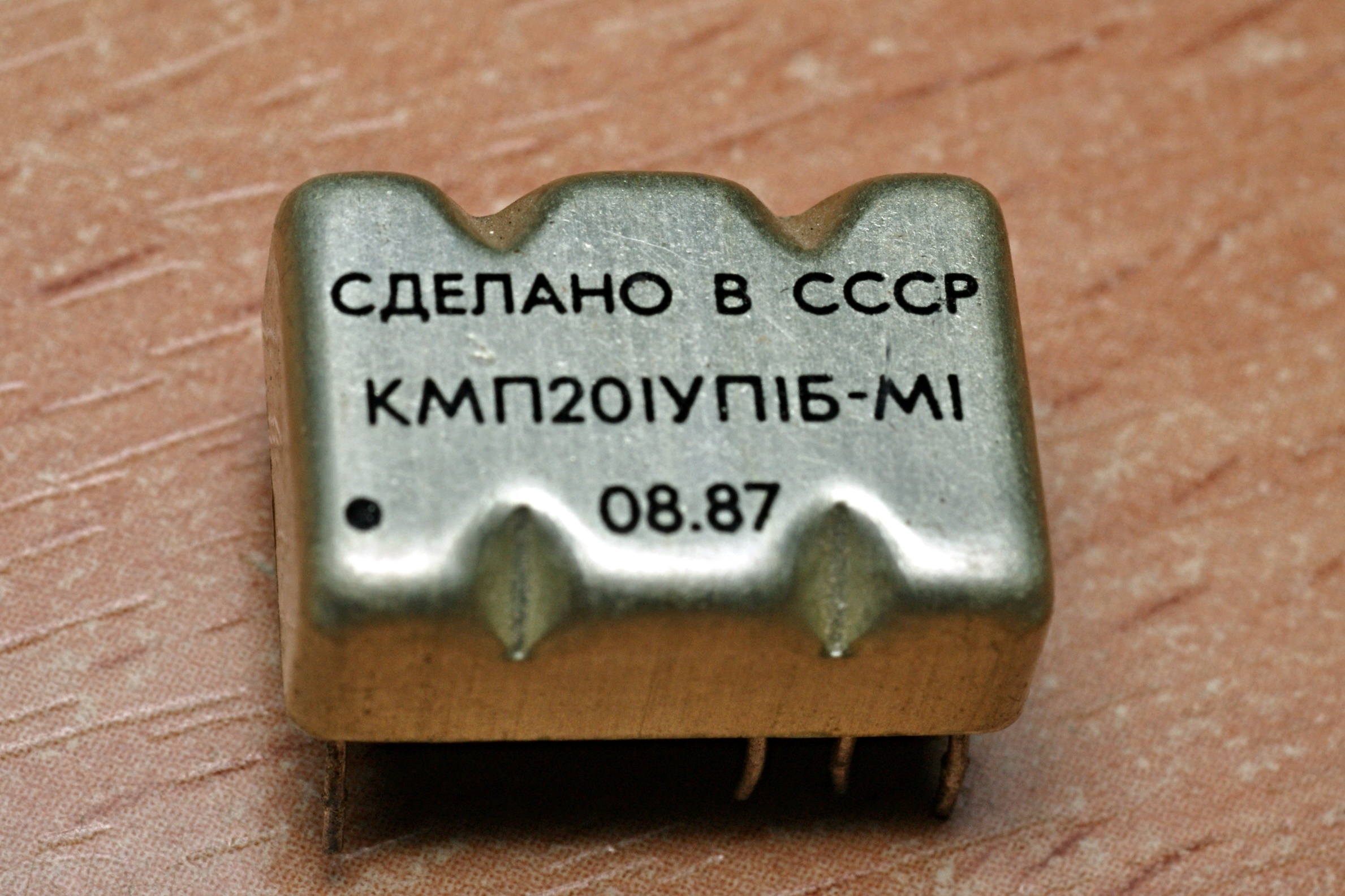

(фото с Форума покупки радиодеталей)

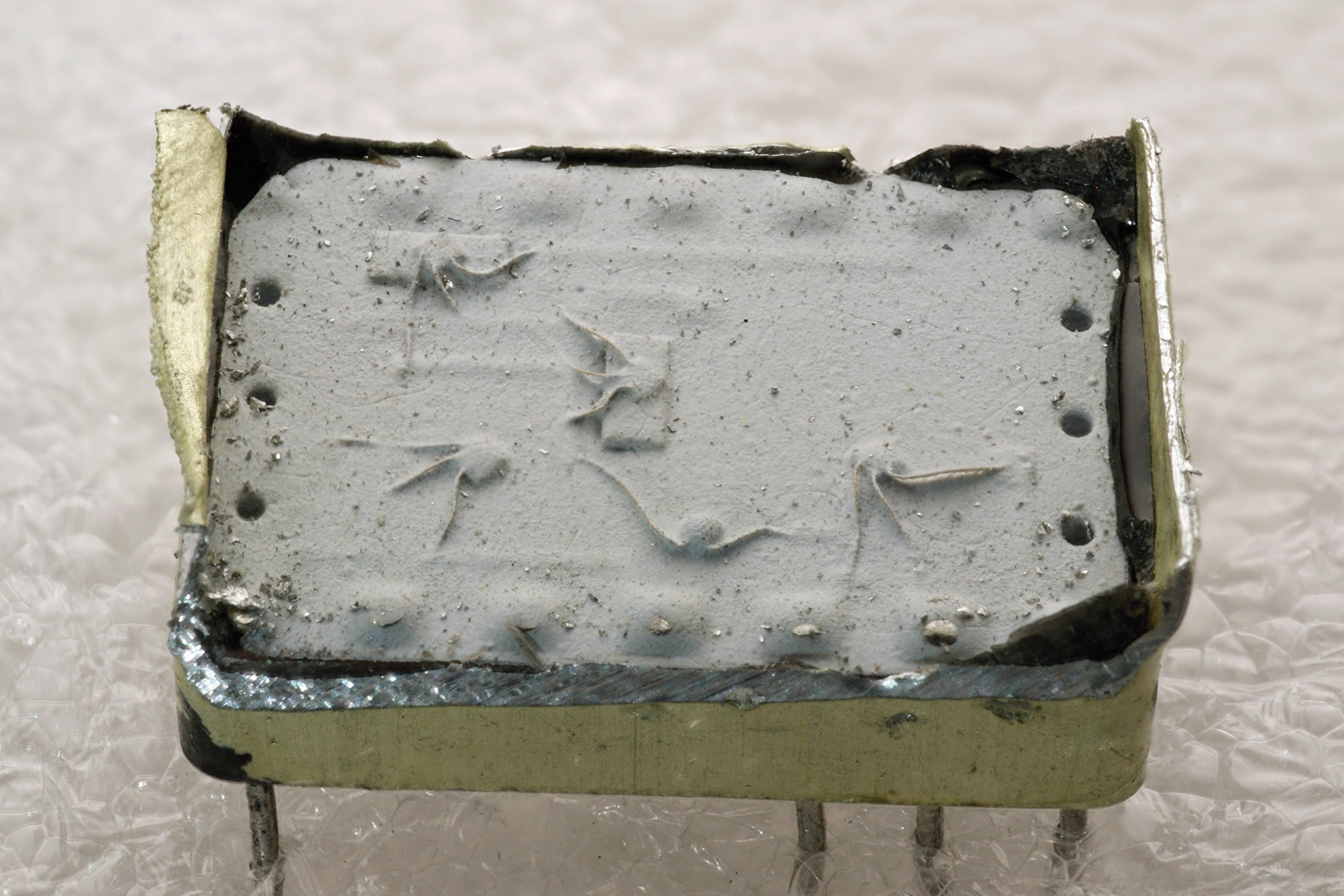

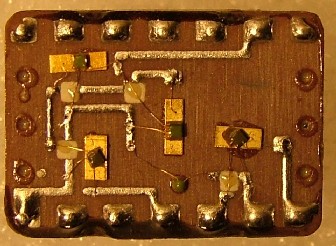

Версия Б-М1 внутри:

КМП201ХП1

Назначение - изолированный термостатированный транзистор для логарифмического усилителя. Использовалась только в мегомметрах Ф4102.

Любопытно, что схемы в микросборках КМП201ХП1 разных годов выпуска отличаются друг друга.

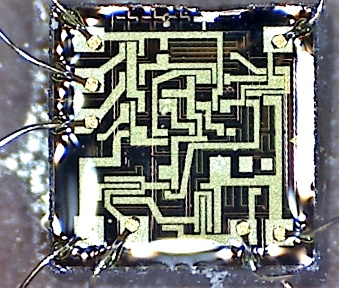

В частности, как минимум: образцы 84 года - отсутствием в схеме одного транзистора; образцы 89 года - наличием в схеме терморезистора и конструкцией подложки (прямоугольник) использованного ОУ.

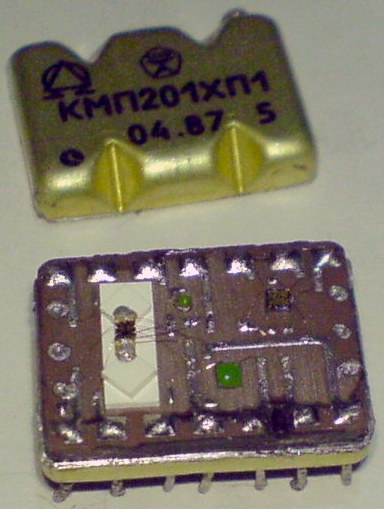

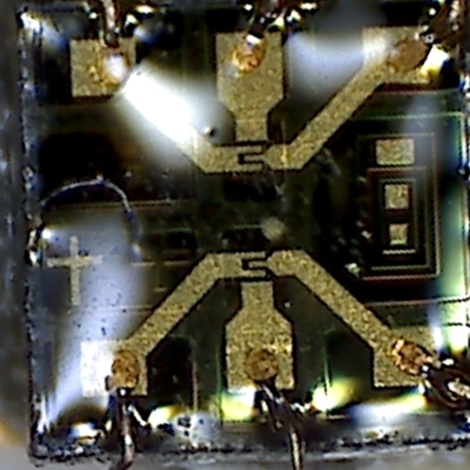

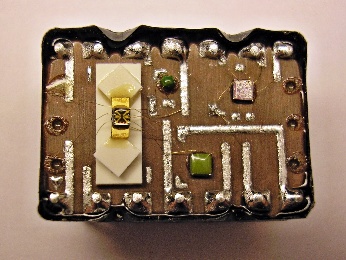

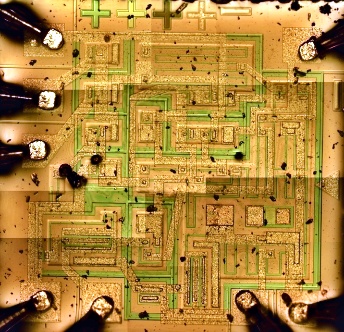

(фото с форума Портативное ретрорадио)

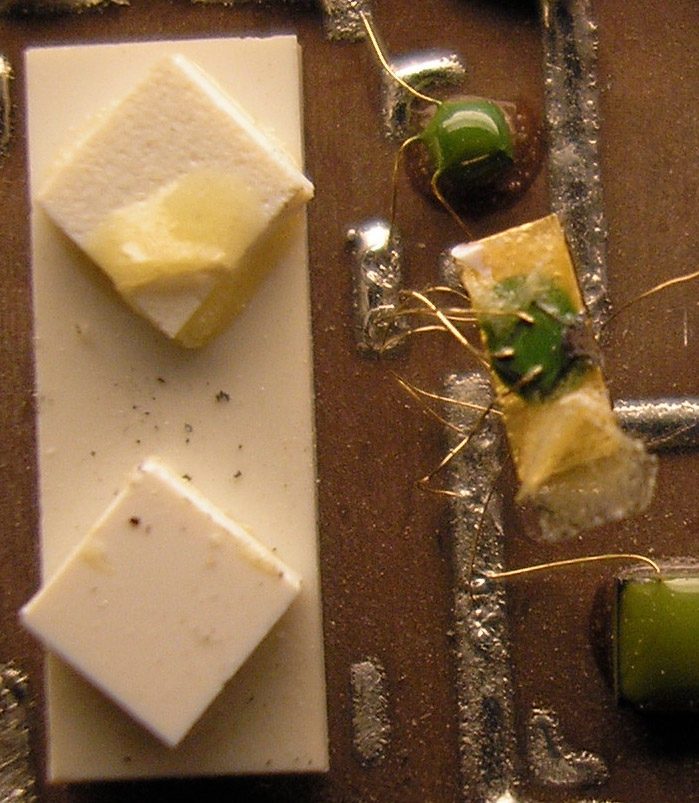

Были разные варианты также и по транзисторным сборкам:

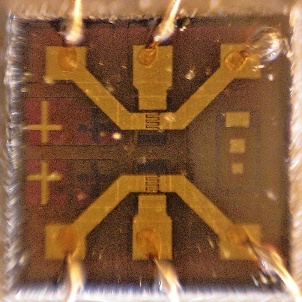

(фото с форума "Портативного ретрорадио")

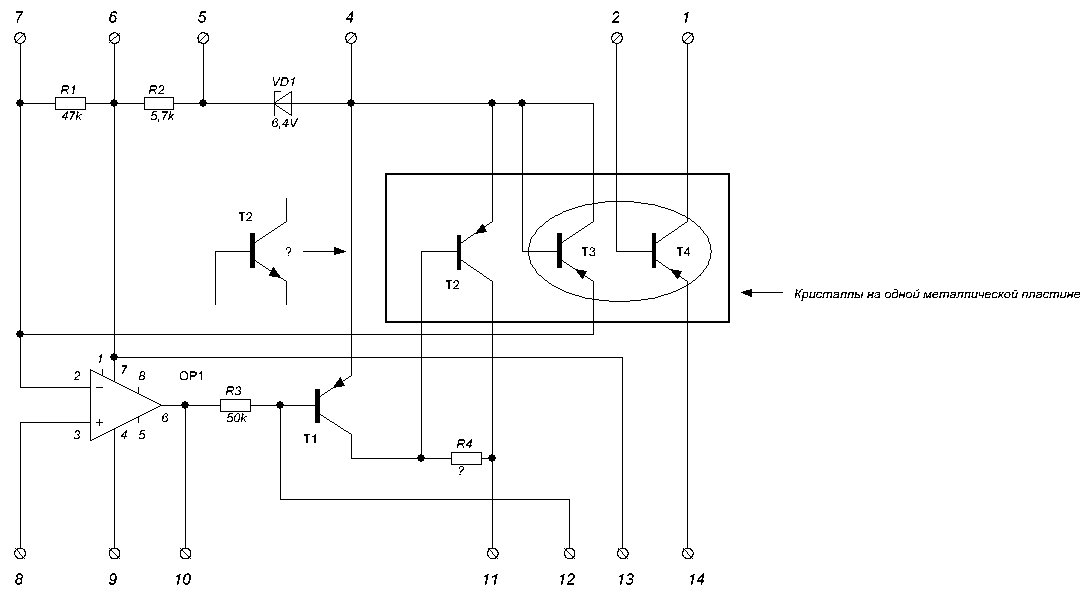

Схема, составленная Вячеславом Миловановым:

Источники:

1. Микросхемы и микросборки специального назначения. Каталог. Под общей редакцией канд.техн.наук И.Д. Голото и канд.техн.наук Ю.В. Исаева. ЦНИИТЭИприборостроения, Москва, 1980.
2. Приборы и средства автоматизации. Отраслевой каталог 3.6 Принадлежности, запасные части к электроизмерительным приборам. Москва, Всесоюзный Научно-Исследовательский Институт Информации и Экономики (ИНФОРМПРИБОР), 1992.
